Unidade de Avaliação IFM DD2503

Pré-visualizar: DD2503 IFM - Unidade de Avaliação IFM Monitoramento de Velocidade 110-240V 2 Relés

DD2503 IFM - Unidade de Avaliação IFM Monitoramento de Velocidade 110-240V 2 Relés

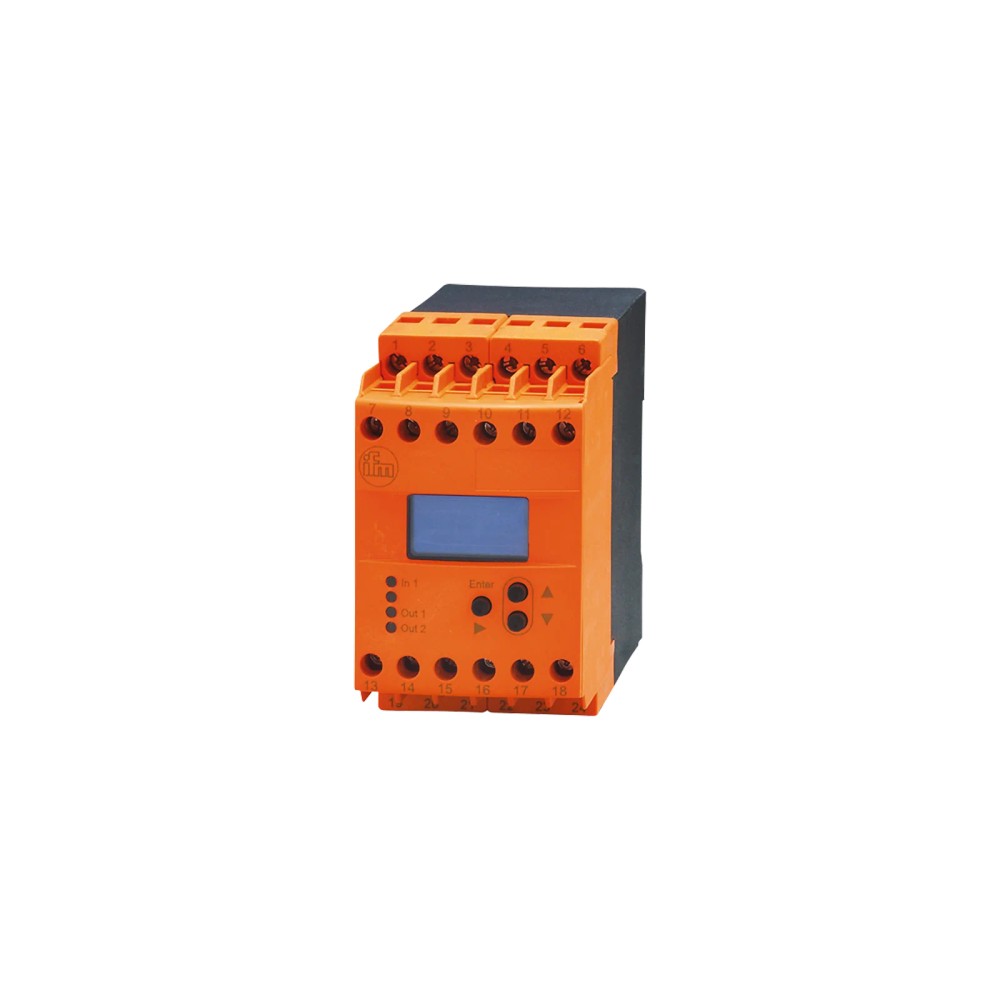

Imagem meramente ilustrativa

R$ 3.987,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: DD2503
EAN: 4021179270144
NCM do produto: 90292010

Destaques do Produto Alimentação 110...240...mais

Fechar menu

Saiba mais sobre: "DD2503 IFM - Unidade de Avaliação IFM Monitoramento de Velocidade 110-240V 2 Relés"

Destaques do Produto

Alimentação

110...240 V AC ou 27 V DC

Faixa de ajuste

1...60.000 Imp/min; 0,1...1.000 Hz

Saídas de comutação

2 relés; capacidade indicada de 6 A (250 V AC, 30 V DC) para carga ôhmica

Saída analógica

1 saída de 4...20 mA; carga máx. 500 Ω e mín. 20 Ω

Montagem

Trilho DIN TH35 (EN 60715)

Conexão elétrica

Bornes de câmara dupla, 2 × 2,5 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Unidade de avaliação IFM DD2503 para monitoramento de velocidade de rotação, 110–240 V AC, 2 saídas a relé

A IFM DD2503 é uma unidade de avaliação de pulsos para monitorar frequência, rotação, velocidade, compassos e ciclos de máquina. Possui faixa de ajuste de 1 a 60.000 impulsos/min, duas saídas a relé e uma saída analógica de 4–20 mA. Opera com alimentação nominal de 110–240 V AC ou 27 V DC e dispõe de display OLED de 128 × 64 pixels.

PRINCIPAIS ESPECIFICAÇÕES

Função	Avaliação de pulsos para monitoramento de velocidade de rotação
Faixa de ajuste	1...60.000 Imp/min
Faixa de frequência	0,1...1.000 Hz
Alimentação nominal	110...240 V AC ou 27 V DC
Saídas	2 saídas a relé e 1 saída analógica de 4...20 mA
Capacidade de comutação	6 A (250 V AC, 30 V DC), carga ôhmica
Display	OLED, 128 × 64 pixels
Montagem	Trilho DIN TH35 (EN 60715)
Proteção	IP50 no invólucro; IP20 nos terminais
Dimensões e peso	78 × 45 × 124,7 mm; 381,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas que forneçam pulsos para avaliação de frequência, rotação, velocidade, compassos ou ciclos de máquina, dentro das faixas indicadas na ficha.
Painéis de controle com montagem em trilho DIN TH35 e alimentação disponível de 110...240 V AC ou 27 V DC.
Aplicações que utilizem duas saídas a relé e/ou uma saída analógica de 4...20 mA, respeitando os limites de carga especificados.

⚠ Considere outro se precisa de:

Aplicações que exijam grau de proteção IP superior ao IP50 do invólucro ou IP20 dos terminais, sem proteção adicional apropriada.
Circuitos que exijam capacidade de comutação acima de 6 A nas condições de 250 V AC ou 30 V DC para carga ôhmica.
Instalações que não disponham de alimentação compatível ou que exijam protocolo de comunicação não informado na ficha.

APLICAÇÕES E USO

Uso declarado: avaliação de pulsos para monitorar frequência, rotação, velocidade, compassos e ciclos de máquina. A faixa indicada é 1...60.000 Imp/min, equivalente à área de ajuste de 0,1...1.000 Hz especificada na ficha.
Possibilidade de uso em painéis de controle com montagem DIN TH35, desde que alimentação, sinal de entrada e condições ambientais estejam de acordo com o datasheet. A ficha não identifica sensores ou tipos específicos de sinal compatíveis.
Para uso das saídas, respeite a capacidade do relé indicada para carga ôhmica e os limites de carga da saída analógica. Não deduza compatibilidade com cargas ou interfaces não especificadas.

COMO ESCOLHER

Antes de comprar o Unidade de avaliação IFM DD2503 para monitoramento de velocidade de rotação, 110–240 V AC, 2 saídas a relé, verifique estes pontos:

Escolha a DD2503 quando

A aplicação requer avaliação de pulsos para frequência, rotação, velocidade, compassos ou ciclos de máquina, com ajuste entre 1 e 60.000 Imp/min (0,1 a 1.000 Hz), alimentação de 110...240 V AC ou 27 V DC e as saídas disponíveis no equipamento.

Considere outra unidade quando

A aplicação exigir uma faixa de medição fora dos limites indicados, saída diferente de duas saídas a relé e uma saída de 4...20 mA, ou condições de alimentação e proteção incompatíveis. Confirme no datasheet os detalhes da entrada de sinal e da ligação antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Função e aplicação
Tipo de produto	Unidade de avaliação para monitoramento da velocidade de rotação	Identificação funcional declarada na ficha.
Funções de avaliação	Frequência, rotação, velocidade, compassos e ciclos da máquina	Sistema de avaliação de pulsos com microprocessador, conforme descrição do produto.

Alimentação e dados elétricos
Tensão nominal AC	110...240 V	Faixa de alimentação nominal em corrente alternada.
Frequência nominal AC	50...60 Hz	Frequência especificada para alimentação AC.
Tensão nominal DC	27 V	Valor nominal de alimentação em corrente contínua.
Tolerância da tensão nominal	< 10 %	Tolerância informada para a tensão nominal.
Consumo de potência	3 W	Consumo declarado.
Categoria de sobretensão	II	Categoria especificada na ficha.
Grau de sujidade	2	Grau de poluição declarado.
MTTF	152 anos	Valor MTTF informado na ficha; não representa garantia ou vida útil assegurada.

Entrada e alimentação auxiliar de sensores
Energia auxiliar para sensores DC	19,6...27,7 V; SELV, ≤ 15 mA	Limites e condição de segurança indicados para a alimentação auxiliar de sensores DC.
Conexão elétrica	Bornes de câmara dupla, 2 × 2,5 mm²; AWG 14	Tipo e capacidade de conexão informados; consulte o diagrama do fabricante para a atribuição dos bornes.

Faixa de medição e ajuste
Alcance de ajuste	1...60.000 Imp/min	Faixa de ajuste declarada para a avaliação de impulsos.
Área de ajuste em frequência	0,1...1.000 Hz	Faixa de frequência declarada na ficha.

Saídas
Quantidade de saídas a relé	2	Número de saídas a relé disponíveis.
Poder de corte	6 A (250 V AC, 30 V DC); B300, R300; carga ôhmica	Limites de comutação e categorias declarados; observar a condição de carga indicada.
Quantidade de saídas analógicas	1	Número de saídas analógicas disponíveis.
Corrente da saída analógica	4...20 mA	Faixa de corrente da saída analógica.
Carga da saída analógica	Máx. 500 Ω; mín. 20 Ω	Limites de carga informados para a saída analógica.

Displays e elementos de operação
Display	OLED, 128 × 64 pixels, autoiluminado	Tipo e resolução de display descritos na ficha.
Status de chaveamento	LED verde	Indicação visual do estado de chaveamento.

Condições ambientais
Temperatura ambiente	-40...60 °C	Faixa de temperatura operacional especificada.
Temperatura de armazenamento	-40...85 °C	Faixa de temperatura permitida para armazenamento, conforme ficha.
Umidade relativa máxima	80 %; a 40 °C: 50 %	Limites de umidade relativa indicados.
Proteção do invólucro	IP50	Grau de proteção declarado para o invólucro.
Proteção dos terminais	IP20	Grau de proteção declarado especificamente para os terminais.

Dados mecânicos e montagem
Dimensões	78 × 45 × 124,7 mm	Dimensões físicas informadas.
Peso	381,5 g	Peso declarado.
Material do invólucro	Plástico	Material especificado para o invólucro.
Formato do invólucro	Retangular	Formato declarado.
Tipo de montagem	Trilho DIN TH35 (EN 60715)	Padrão de montagem indicado na ficha.

Normas e conformidade informadas
Normas	EN 61010 2011; EMV 89/336/EWG; EN 61000-6-2 2005; EN 61000-6-4 2007	Referências reproduzidas conforme os dados da ficha; consulte o datasheet para escopo e edição aplicáveis.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolos de comunicação digital; não atribuir compatibilidade com redes ou protocolos não especificados.

• A unidade avalia pulsos para frequência, rotação, velocidade, compassos e ciclos de máquina; consulte o datasheet para confirmar os requisitos elétricos do sinal de entrada.

Conexões

Elétrica Bornes de câmara dupla para condutores de até 2 × 2,5 mm² (AWG 14, conforme informação da ficha). Alimentação nominal: 110...240 V AC, 50...60 Hz, ou 27 V DC. A ficha também indica energia auxiliar para sensores DC de 19,6...27,7 V, SELV, ≤15 mA. Verifique o esquema do fabricante para identificar bornes e ligações; não conecte sem confirmar a configuração aplicável.

Processo Não há conexão de processo mecânica especificada. O equipamento é uma unidade para montagem em trilho DIN TH35 (EN 60715), com conexões elétricas por bornes.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Painel com trilho DIN TH35 e alimentação de 110...240 V AC ou 27 V DC	✓	Essas opções de alimentação e o tipo de montagem estão especificados na ficha.
Monitoramento de pulsos dentro de 1...60.000 Imp/min ou 0,1...1.000 Hz	✓	As faixas de ajuste informadas cobrem esses limites; confirme também os requisitos do sinal de entrada no datasheet.
Saída analógica ligada a uma carga entre 20 Ω e 500 Ω	✓	A ficha informa carga mínima de 20 Ω e máxima de 500 Ω para a saída analógica de 4...20 mA.
Comutação de carga ôhmica dentro de 6 A a 250 V AC ou 30 V DC	✓	A capacidade indicada é 6 A nas condições informadas; não extrapole esses valores.
Instalação em local que exige proteção IP maior que IP50 no invólucro ou IP20 nos terminais	✗	Os graus de proteção especificados são IP50 para o equipamento e IP20 para os terminais; a ficha não declara proteção superior.
Integração que depende de um protocolo de comunicação digital específico	✗	Nenhum protocolo digital está informado na ficha do produto.

INSTALAÇÃO

Como instalar o Unidade de avaliação IFM DD2503 para monitoramento de velocidade de rotação, 110–240 V AC, 2 saídas a relé

Confirme no datasheet que a alimentação disponível corresponde a 110...240 V AC ou 27 V DC e que as condições da instalação estão dentro dos limites ambientais especificados.
Monte a unidade em trilho DIN TH35 (EN 60715), verificando espaço e dimensões no desenho do fabricante.
Consulte o diagrama do datasheet para identificar os bornes de alimentação, entrada de pulsos, alimentação auxiliar e saídas; a ficha resumida não informa a numeração dos terminais.
Conecte os condutores aos bornes de câmara dupla respeitando a capacidade indicada de até 2 × 2,5 mm² e as instruções do fabricante.
Configure a avaliação conforme a aplicação e os limites de ajuste de frequência ou impulsos; confirme no manual os parâmetros e o tipo de entrada exigido.
Antes de energizar, verifique a tensão, as ligações e os limites de carga das saídas; valide a leitura e a comutação durante a colocação em serviço.

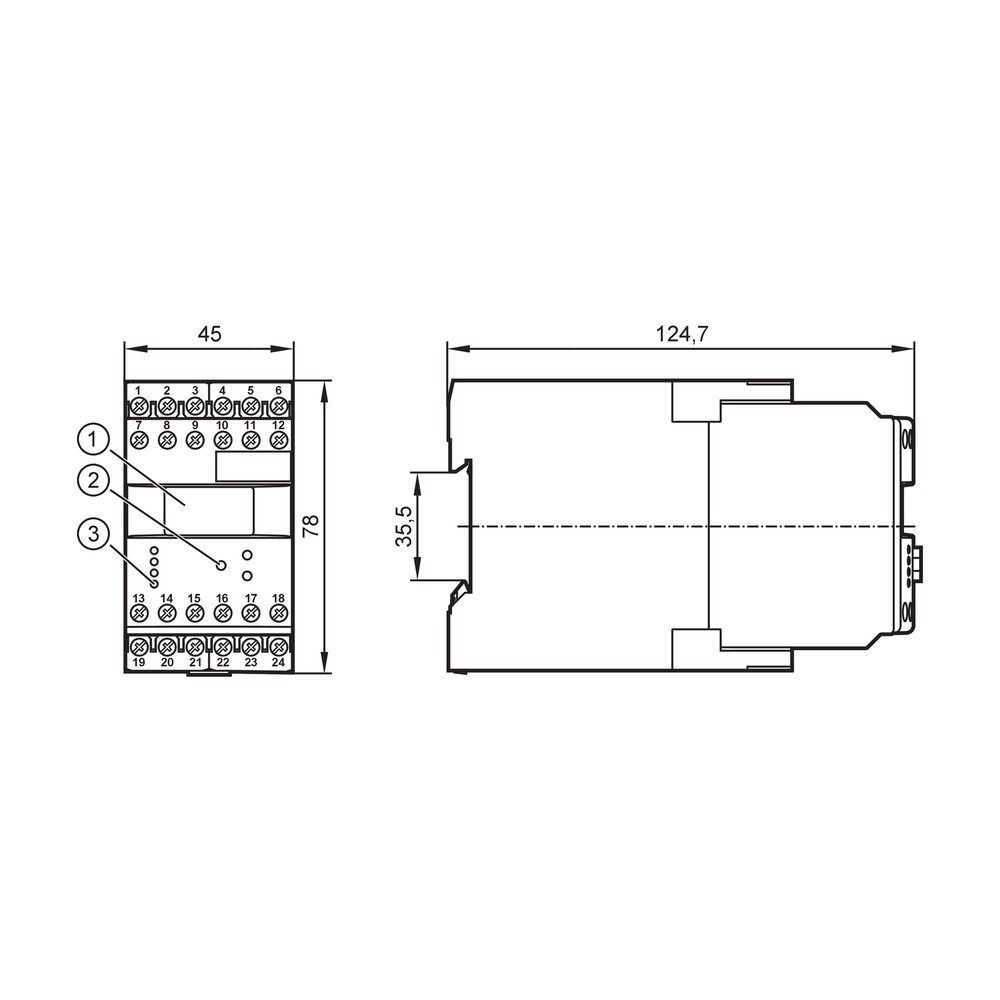

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A unidade não liga ou o display permanece apagado.	Alimentação ausente, incorreta ou ligada a bornes diferentes dos previstos.	Meça a alimentação nos bornes conforme o diagrama do datasheet e confirme se corresponde a 110...240 V AC ou 27 V DC.
A leitura de frequência ou rotação não corresponde ao processo.	Sinal de pulsos ou parametrização não compatível com a faixa e os requisitos de entrada configurados.	Compare o sinal recebido e os parâmetros selecionados com a aplicação; consulte o datasheet para confirmar os requisitos elétricos da entrada.
A saída a relé não comuta como esperado.	Condição de saída, ligação ou carga fora dos limites declarados, ou configuração inadequada.	Verifique a configuração e os bornes no datasheet; confirme se a carga respeita 6 A nas condições especificadas para carga ôhmica.
A saída analógica apresenta valor instável ou não esperado.	Carga conectada fora do intervalo permitido ou ligação incorreta da saída de 4...20 mA.	Meça a carga do circuito e confirme que está entre 20 Ω e 500 Ω; revise a ligação conforme o esquema do fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM DD2503 em português (Datasheet) Desenho em escala IFM DD2503 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM DD2503 e para que serve?

É uma unidade de avaliação de pulsos para monitorar frequência, rotação, velocidade, compassos e ciclos de máquina. A ficha indica ajuste de 1...60.000 Imp/min e 0,1...1.000 Hz.

Quais são as saídas disponíveis na DD2503?

O equipamento possui duas saídas a relé e uma saída analógica de 4...20 mA. Observe os limites elétricos especificados para cada saída.

O que acompanha o produto?

A ficha não relaciona acessórios ou itens incluídos além da unidade de avaliação. Confirme o conteúdo comercial do fornecimento com o vendedor.

A DD2503 funciona com qualquer sensor de pulsos?

Não é possível afirmar compatibilidade com qualquer sensor: a ficha resumida não especifica tipos de saída ou todos os requisitos elétricos da entrada. Compare o sensor com o diagrama e as instruções do datasheet antes da ligação.

Posso usar a DD2503 em uma instalação que exige IP65?

A ficha declara IP50 para o invólucro e IP20 para os terminais, portanto não declara atendimento a IP65. Avalie a proteção necessária para o local e consulte o fabricante sobre a instalação.

A unidade é compatível com um protocolo de rede industrial?

A ficha não informa protocolo de comunicação digital. Não selecione a DD2503 para uma integração dependente de protocolo sem confirmar essa necessidade com o fabricante.

O display está apagado; o que devo verificar antes de substituir a unidade?

Verifique a alimentação diretamente nos bornes e confirme que está dentro das opções nominais especificadas: 110...240 V AC ou 27 V DC. Confira também a ligação com o diagrama do datasheet.

A saída analógica está instável; preciso trocar a unidade?

Antes da substituição, meça a carga do circuito e revise a ligação. A ficha estabelece carga mínima de 20 Ω e máxima de 500 Ω para a saída analógica.

Como decidir entre a DD2503 e outra unidade de avaliação?

Selecione a DD2503 se a faixa de pulsos, alimentação e combinação de saídas atenderem à aplicação. Se forem necessários outros limites, tipos de saída ou protocolo não informado, compare o datasheet de outra unidade antes da compra.

Como instalar a DD2503 no painel?

A montagem especificada é em trilho DIN TH35 (EN 60715), com conexão elétrica por bornes. Use o desenho dimensional e o datasheet para planejar a montagem e identificar corretamente os terminais.

GLOSSÁRIO TÉCNICO

Impulsos por minuto (Imp/min)

Unidade de frequência de pulsos usada para expressar a faixa de ajuste da avaliação.

Saída analógica 4–20 mA

Saída de corrente cujo intervalo nominal informado é de 4 a 20 mA.

MTTF

Tempo médio até uma falha, indicado como dado estatístico do produto; não equivale a garantia de vida útil.

IP50

Grau de proteção declarado para o invólucro; os terminais têm grau de proteção indicado separadamente.

Trilho DIN TH35

Tipo de montagem em trilho normalizado especificado para a instalação da unidade.
