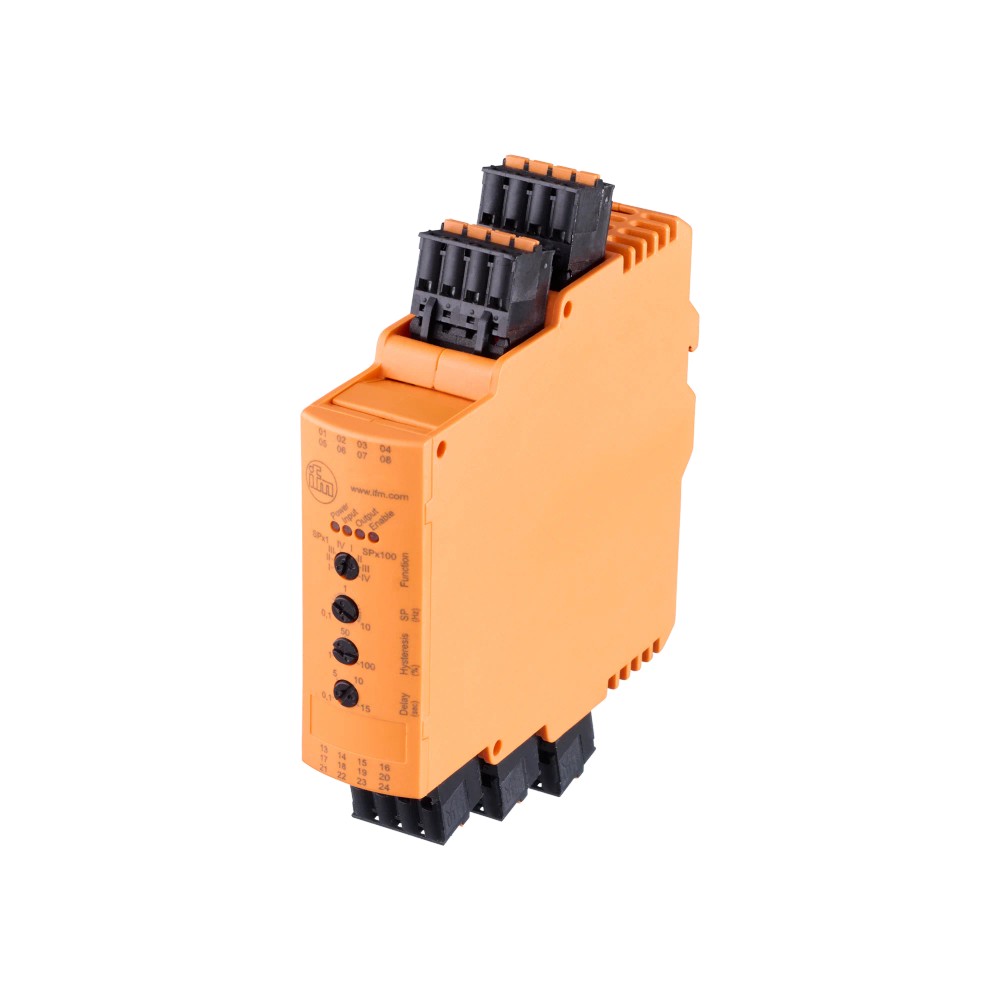

Sobre o Unidade de avaliação IFM DD0203 para monitoramento da velocidade de rotação, 0,1–1000 Hz, 110–240 V AC
A IFM DD0203 é uma unidade de avaliação para monitorar a velocidade de rotação a partir de sequências de pulsos. Avalia se a frequência está acima ou abaixo do valor nominal e oferece uma saída a relé e uma saída digital PNP. Permite ajuste de frequência entre 0,1 e 1000 Hz e montagem em trilho DIN TH35. A alimentação indicada na ficha é 110–240 V AC ou até 27 V DC, conforme as condições especificadas pelo fabricante.
PRINCIPAIS ESPECIFICAÇÕES
| Função | Monitoramento da velocidade de rotação por avaliação de sequências de pulsos |
| Faixa de ajuste de frequência | 0,1…1000 Hz |
| Alimentação | 110…240 V AC ou até 27 V DC; tolerância indicada: −20% / +10%; funcionamento DC em SELV |
| Entradas digitais | 2: frequência e sinal de liberação; circuito PNP, tipo 2 conforme IEC 61131-2 |
| Saídas | 1 saída a relé com contato inversor e 1 saída digital PNP |
| Montagem | Trilho DIN TH35, conforme EN 60715 |
| Conexão elétrica | Terminais; grampos de gaiola de mola para condutores de até 2,5 mm² |
| Dimensões | 93 × 25,4 × 109 mm |
| Proteção | IP20, quando montado |
| Temperatura de operação | −25…60 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de velocidade de rotação com sinal de entrada por pulsos compatível com as entradas PNP especificadas.
- Aplicações que exigem avaliação da frequência em relação a um valor nominal, com indicação de condição acima ou abaixo do limite ajustado.
- Instalações em trilho DIN TH35 com alimentação compatível com os dados elétricos do equipamento.
⚠ Considere outro se precisa de:
- Não selecione para sinais de entrada que não atendam aos níveis elétricos especificados para entrada baixa e alta; confirme a interface do sensor e o circuito no datasheet.
- Não utilize fora da faixa de frequência ajustável de 0,1…1000 Hz ou da temperatura de operação de −25…60 °C.
- Não trate o equipamento como sensor de rotação: ele é uma unidade de avaliação e requer um sinal de pulsos apropriado na entrada.
APLICAÇÕES E USO
- Aplicação declarada pelo fabricante: avaliação de sequências de pulsos para determinar a passagem acima ou abaixo de um valor nominal, no monitoramento da velocidade de rotação.
- Pode ser considerada em sistemas que forneçam sinal de pulsos dentro da faixa ajustável de 0,1…1000 Hz e com níveis elétricos compatíveis com as entradas PNP especificadas; confirme a interface do sensor no esquema do fabricante.
- A instalação deve respeitar a temperatura de operação de −25…60 °C, o grau de proteção IP20 quando montado e os requisitos de alimentação e montagem indicados.
- A ficha não documenta uma aplicação específica por tipo de motor, sensor ou máquina; valide o sinal de entrada e o circuito de saída para cada instalação.
COMO ESCOLHER
Antes de comprar o Unidade de avaliação IFM DD0203 para monitoramento da velocidade de rotação, 0,1–1000 Hz, 110–240 V AC, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Produto | Unidade de avaliação para monitoramento da velocidade de rotação | Função declarada para avaliação de sequências de pulsos. |
| Fabricante | IFM | Marca indicada no anúncio. |
| Modelo | D200/FR1A 110-240VAC 24VDC | Designação de modelo informada no catálogo; confirme a tensão DC pela especificação elétrica do produto. |
| Código do produto / SKU | DD0203 | Identificador do produto. |
| Part number | DD0203 | Código de referência do fabricante informado no anúncio. |
| GTIN | 4021179278621 | Identificador comercial informado no anúncio. |
| Aplicação | Avaliação de sequências de pulsos quanto à passagem acima ou abaixo do valor nominal; monitoramento da velocidade de rotação | Aplicação declarada na ficha. |
| Alimentação e dados elétricos | ||
|---|---|---|
| Tensão de operação | 110…240 V AC / até 27 V DC | A ficha informa tolerância de −20% / +10%; funcionamento DC em SELV. O título do anúncio destaca 110–240 V AC. |
| Frequência nominal AC | 50…60 Hz | Referente à alimentação AC. |
| Consumo de corrente em AC | Máx. 8 A | Inclui a alimentação AC máxima para dispositivos adicionais, conforme ficha. |
| Consumo energético máximo em DC | 4 W | Valor máximo informado para funcionamento DC. |
| Categoria de sobretensão / isolamento | II | Categoria indicada na ficha. |
| Energia auxiliar para sensores | 18,5…30 V DC, SELV, proteção contra curto-circuito, ≤100 mA | Alimentação auxiliar especificada para sensores. |
| Grau de sujidade | 2 | Condição ambiental declarada na ficha. |
| Altitude máxima | 2000 m | Altitude máxima de instalação informada. |
| Faixa de medição e ajustes | ||
|---|---|---|
| Faixa de ajuste de frequência | 0,1…1000 Hz | Faixa ajustável para monitoramento da frequência dos pulsos. |
| Retardo de partida | 0,1…15 s | Ajustável por potenciômetro, conforme ficha. |
| Histerese | 1…100% de Sp | Faixa indicada em relação ao ponto de comutação Sp. |
| Ajuste de parâmetros | Função de comutação, ponto de comutação, histerese e retardo de partida por potenciômetros | Método de ajuste declarado pelo fabricante. |
| Nível de comutação baixo | 0…5 V | Faixa de nível indicada para entrada baixa. |
| Corrente de entrada baixa | 0…5 mA | Faixa de corrente indicada para entrada baixa. |
| Nível de comutação alto | 11…30 V | Faixa de nível indicada para entrada alta. |
| Corrente de entrada alta | 6…10 mA | Faixa de corrente indicada para entrada alta. |
| Entradas | ||
|---|---|---|
| Quantidade de entradas digitais | 2: 1 entrada de frequência e 1 entrada de sinal de liberação | Funções de entrada indicadas na ficha. |
| Circuito das entradas digitais | PNP, tipo 2 conforme IEC 61131-2 | Tipo de circuito e referência normativa declarados. |
| Saídas | ||
|---|---|---|
| Saída a relé | 1, contato inversor | Saída de relé indicada para comutação. |
| Capacidade de comutação do relé | 6 A; máximo de 240 V AC / 30 V DC | Limites de tensão e corrente declarados; a ficha informa B300: 6000 ciclos. |
| Corrente mínima do relé | 10 mA (>12 V) | Condição mínima informada para a corrente de saída do relé. |
| Saída digital | 1, circuito PNP | Saída digital especificada na ficha. |
| Capacidade de carga da saída digital | 0,1 A | Limite de carga indicado. |
| Proteção contra curto-circuito da saída digital | Sim | Proteção informada para a saída digital. |
| Proteção contra curto-circuito do relé | Não | A ficha indica ausência dessa proteção na saída a relé. |
| Separação elétrica do relé | Sim | Saída a relé indicada como eletricamente separada. |
| Separação elétrica da saída digital | Não | A ficha indica que a saída digital não é eletricamente separada. |
| Frequência de comutação AC | <0,1 Hz | Limite de frequência de comutação declarado para AC. |
| Frequência de comutação DC | <0,1 Hz | Limite de frequência de comutação declarado para DC. |
| Conexões e montagem | ||
|---|---|---|
| Tipo de conexão | Terminais com grampos de gaiola de mola | Conexão elétrica declarada. |
| Seção de condutor | Até 2,5 mm² | Capacidade indicada para os grampos de gaiola de mola. |

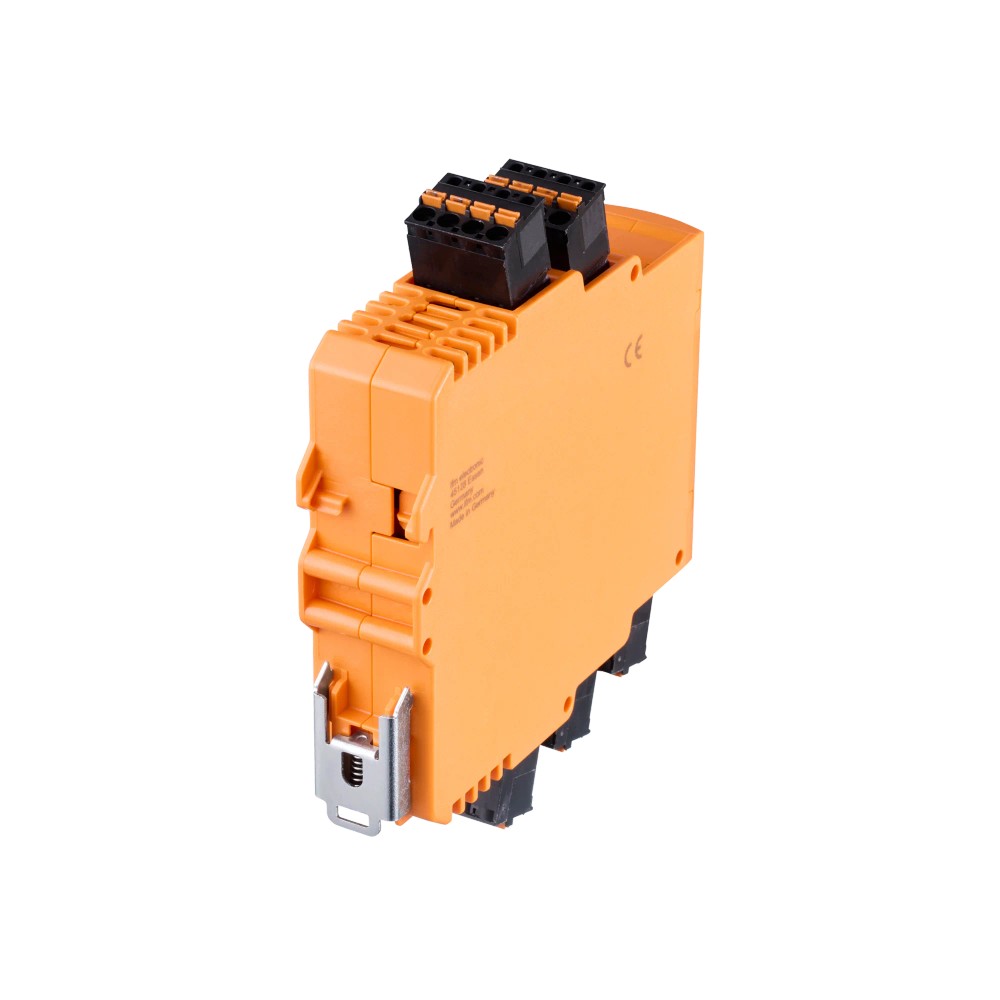

| Método de montagem | Trilho DIN TH35 conforme EN 60715 | Padrão de montagem informado pelo fabricante. |
| Conexão de processo | Não especificada | O produto é uma unidade elétrica de avaliação, sem conexão de processo indicada. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura de operação | −25…60 °C | Faixa de operação declarada. |
| Temperatura de armazenamento | −25…70 °C | Faixa de armazenamento declarada. |
| Grau de proteção | IP20 quando montado | Proteção informada para o equipamento montado; não indica proteção contra água. |
| Grau de proteção dos terminais | IP20 | Grau indicado para os terminais. |
| Umidade relativa máxima | 80% a 40 °C; 50% sem condensação | Condição ambiental declarada. |
| Dados mecânicos | ||
|---|---|---|

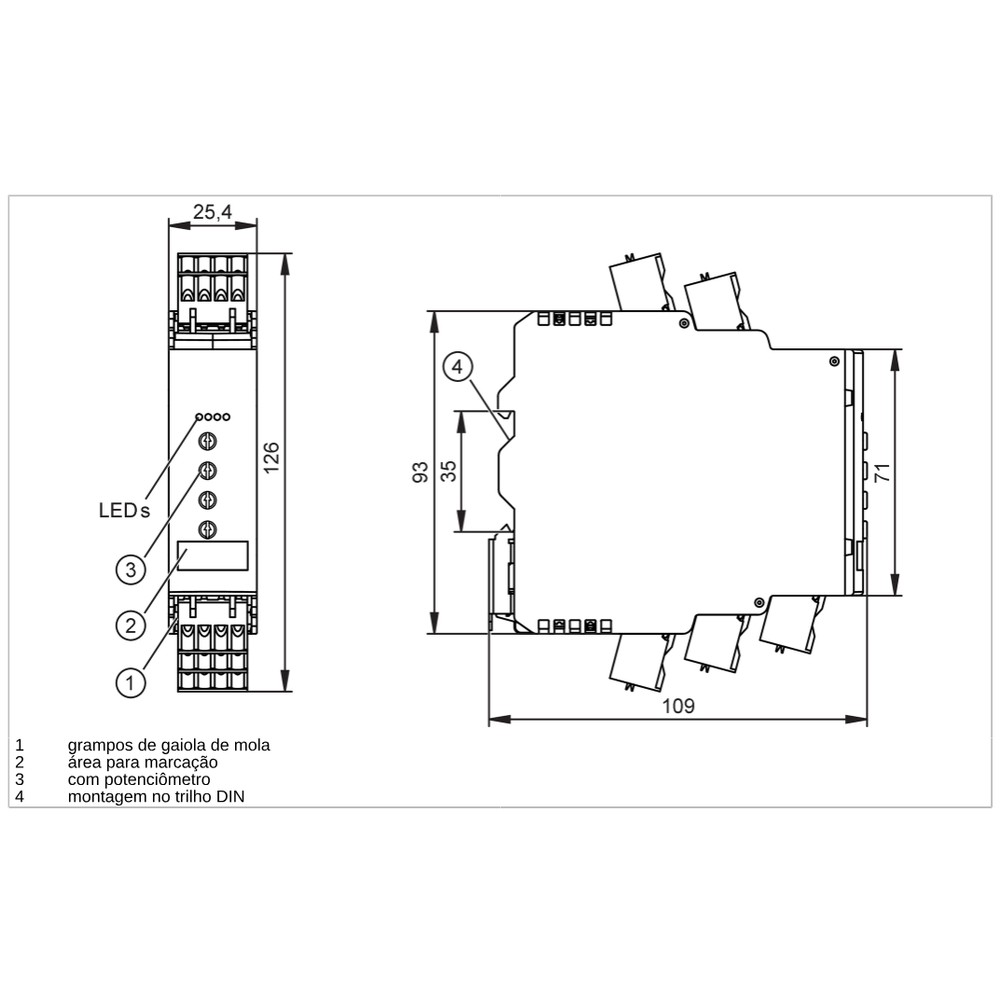

| Dimensões | 93 × 25,4 × 109 mm | Dimensões do invólucro informadas na ficha. |
| Formato do invólucro | Retangular | Formato declarado. |
| Material do invólucro | PC-GF20 | Material informado no catálogo. |
| Peso | 242 g | Peso informado no conjunto de dados do produto. |
| Indicadores e elementos de operação | ||
|---|---|---|

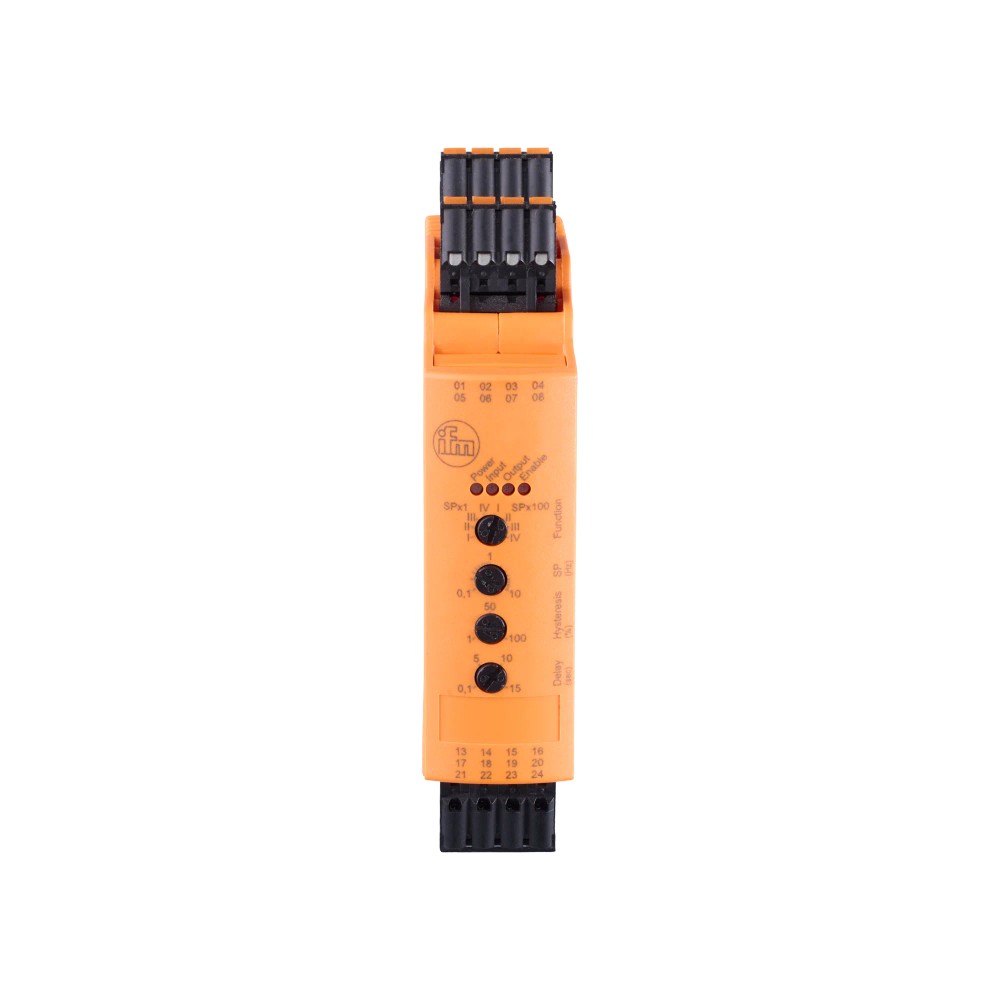

| Indicação de alimentação | 1 LED verde | Indicador de fonte de alimentação informado na ficha. |
| Indicação de pulsos de entrada | 1 LED amarelo | Indicador de pulsos de entrada. |
| Indicação de saída | 1 LED verde | Indicador de estado da saída. |
| Indicação de sinal de liberação | 1 LED amarelo | Indicador do sinal de liberação. |
| Ajustes | Potenciômetros para função de comutação, ponto de comutação, histerese e retardo de partida | Elementos de ajuste descritos na ficha. |
| Conformidade e confiabilidade | ||
|---|---|---|
| Compatibilidade eletromagnética | EN 61000-6-2 e EN 61000-6-3 | Normas declaradas para EMC. |
| Segurança elétrica | EN 61010-1 e EN 61010-2-201 | Normas de segurança elétrica declaradas. |
| Marcações | CE e UKCA | Marcações indicadas no catálogo. |
| MTTF | 190 anos | Valor informado pelo catálogo; não representa vida útil garantida. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Avaliar pulsos de frequência de 0,1 a 1000 Hz com entrada elétrica compatível | ✓ | A ficha especifica faixa de ajuste de 0,1…1000 Hz e entradas digitais para frequência e sinal de liberação. |
| Montagem em trilho DIN TH35 | ✓ | A montagem é indicada conforme DIN TH35 (EN 60715). |
| Aplicação que exige comunicação por protocolo, como uma interface de rede industrial | ✗ | A ficha não informa protocolo ou interface de comunicação para este modelo. |
| Instalação exposta a água ou poeira que exija proteção superior a IP20 | ✗ | O grau informado é IP20 quando montado; não há indicação de proteção superior. |
| Comutação de carga acima dos limites especificados para relé ou saída PNP | ✗ | A ficha limita a saída a relé a 6 A e a saída digital a 0,1 A; devem ser respeitados também os limites de tensão declarados. |
INSTALAÇÃO
Como instalar o Unidade de avaliação IFM DD0203 para monitoramento da velocidade de rotação, 0,1–1000 Hz, 110–240 V AC
- Confirme no datasheet a tensão de alimentação disponível e os requisitos de SELV para funcionamento DC.
- Monte a unidade em trilho DIN TH35, conforme EN 60715, dentro de um invólucro e ambiente compatíveis com IP20.
- Verifique a identificação dos terminais e conecte a alimentação, a entrada de frequência e o sinal de liberação conforme o diagrama oficial.
- Conecte a carga à saída a relé ou à saída digital PNP, sem exceder os limites elétricos especificados para cada saída.
- Ajuste por potenciômetros a função de comutação, o ponto de comutação, a histerese e o retardo de partida conforme a aplicação.
- Antes da operação, confira a indicação dos LEDs e valide a resposta do equipamento com o sinal de pulsos e as condições reais do circuito.
ACESSÓRIOS
- 5 grampos de gaiola de mola, indicados como material incluído.
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O equipamento não liga ou não indica alimentação. | Alimentação ausente, tensão fora da faixa especificada ou ligação incorreta nos terminais. | Meça a tensão nos terminais de alimentação e compare com os requisitos AC ou DC do datasheet; confira também a ligação antes de substituir o equipamento. |
| A frequência de entrada não é reconhecida ou a avaliação oscila. | Sinal de pulsos fora da faixa ajustável ou níveis de tensão/corrente incompatíveis com a entrada PNP. | Verifique a frequência do sinal e meça os níveis elétricos na entrada; compare com as faixas de entrada baixa e alta indicadas na ficha. |
| A saída não comuta no ponto esperado. | Ajuste incorreto do ponto de comutação, da função, da histerese ou do retardo de partida. | Confira as posições dos potenciômetros e valide o sinal de frequência em relação ao valor nominal configurado. |
| A saída digital para de funcionar após uma condição de sobrecarga. | Carga conectada acima da capacidade especificada para a saída digital ou curto-circuito no circuito conectado. | Desenergize e inspecione a carga e a fiação; confirme que a carga não excede 0,1 A e que não há curto-circuito. |
