Controlador IFM CR721S - Automação Móvel 124 I/O

Pré-visualizar: CR721S IFM - IFM ecomatController Máq. Móveis 124 I/O Eth CAN RS232

CR721S IFM - IFM ecomatController Máq. Móveis 124 I/O Eth CAN RS232

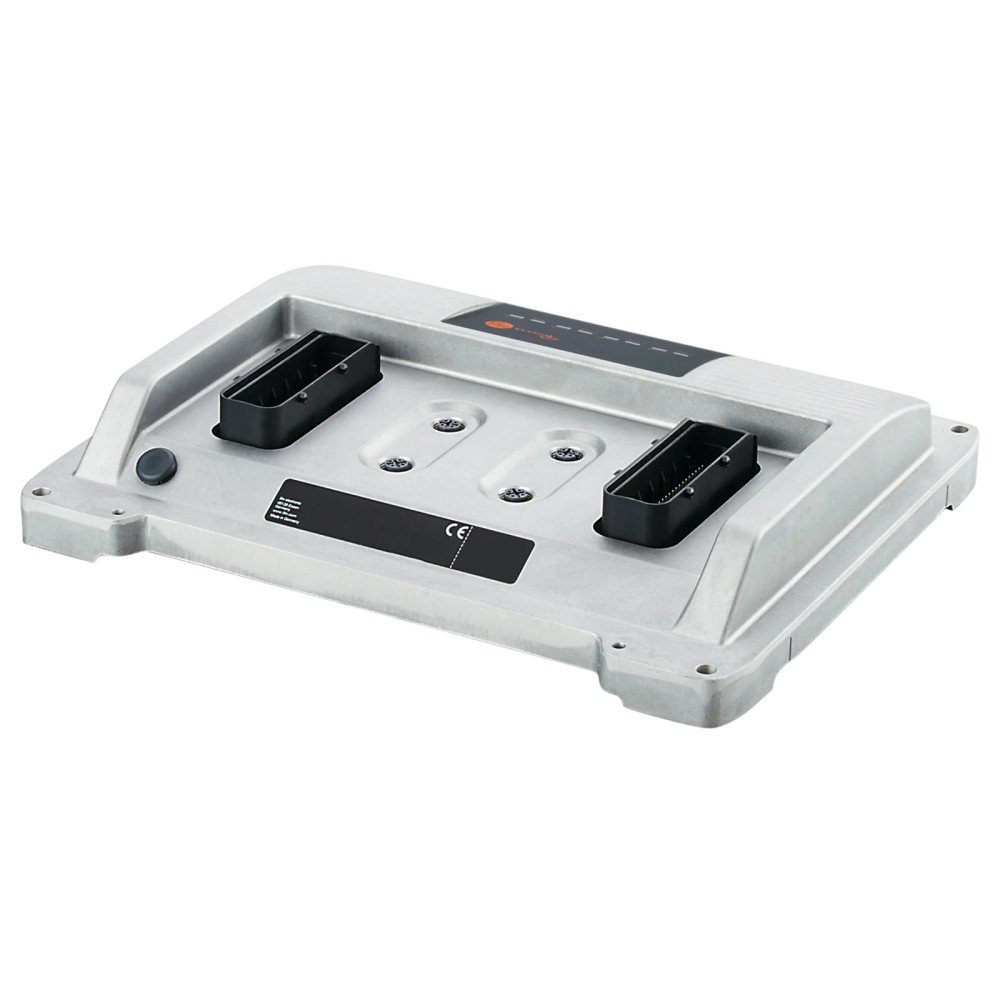

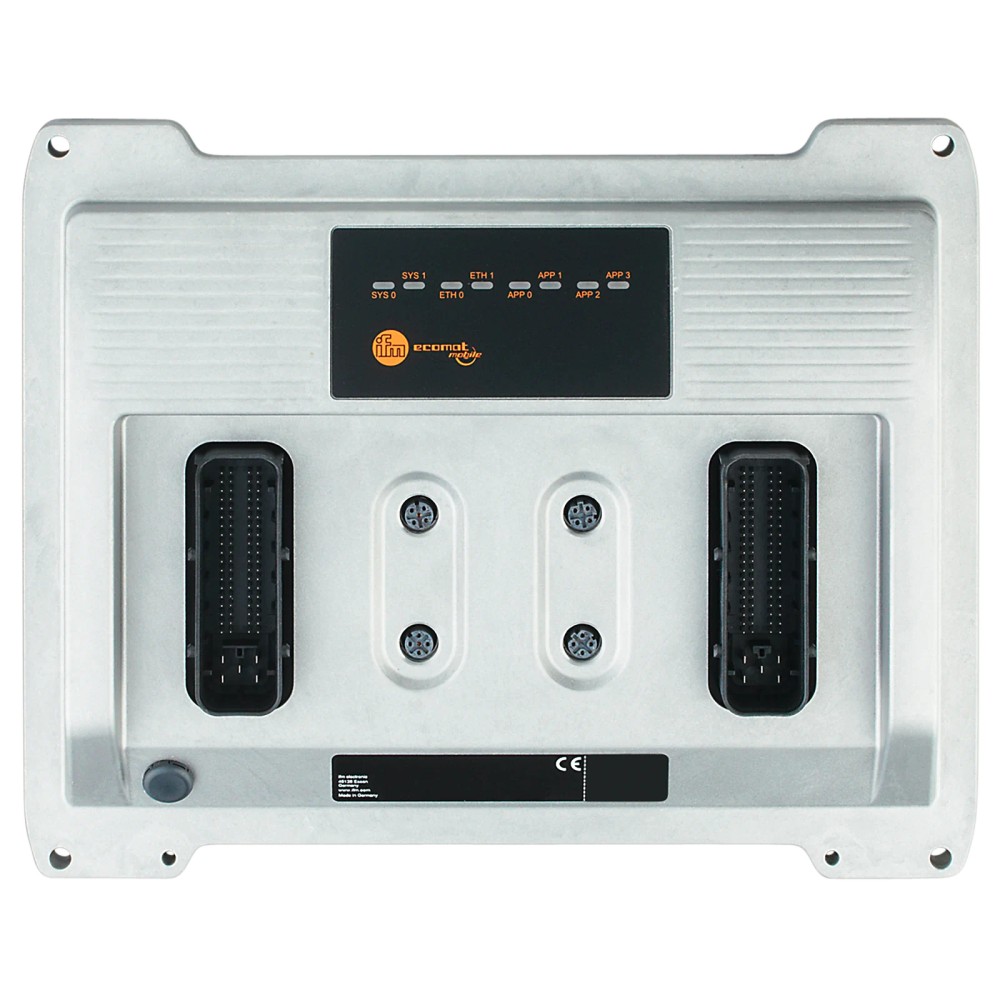

Imagem meramente ilustrativa

R$ 25.070,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR721S
EAN: 4021179320252
NCM do produto: 85371020

Destaques do Produto Aplicação Automação...mais

Fechar menu

Saiba mais sobre: "CR721S IFM - IFM ecomatController Máq. Móveis 124 I/O Eth CAN RS232"

Destaques do Produto

Aplicação

Automação de máquinas móveis

Total de I/Os

124 entradas/saídas

Comunicação

Ethernet, CAN e RS232

Alimentação nominal

12/24 V DC

Proteção do invólucro

IP 65/IP 67

Programação

CODESYS 3.5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM CR721S ecomatController/124 — controlador programável para máquinas móveis, 124 entradas/saídas, Ethernet, CAN e RS232

O IFM CR721S é um controlador programável da linha ecomatController/124 para automação de máquinas móveis. Reúne 124 entradas/saídas totais e interfaces Ethernet, CAN e RS232. Opera com alimentação nominal de 12/24 V DC e possui grau de proteção IP 65/IP 67, conforme especificação do produto.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	CR721S — ecomatController/124
Tipo	Controlador programável para máquinas móveis
Entradas/saídas totais	124
Interfaces de comunicação	Ethernet, CAN e RS232
Tensão nominal	12/24 V DC
Faixa de tensão de operação	8...32 V DC
Grau de proteção	IP 65 / IP 67
Temperatura de operação	-40...85 °C
Dimensões	219 × 271 × 47 mm
Montagem	Montagem roscada, 4 × M6

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Projetos de controle programável para máquinas móveis que necessitem de até 124 entradas/saídas totais e utilizem interfaces Ethernet, CAN ou RS232.
Instalações cuja alimentação esteja dentro da faixa especificada de 8...32 V DC.
Aplicações que exijam a faixa de temperatura de operação de -40...85 °C e proteção IP 65/IP 67, observadas as condições de instalação do fabricante.
Projetos que utilizem programação CODESYS 3.5.

⚠ Considere outro se precisa de:

Não selecionar quando o projeto exigir mais de 124 entradas/saídas totais ou interfaces de comunicação diferentes das informadas sem confirmar a arquitetura no datasheet.
Não alimentar fora da faixa de operação especificada de 8...32 V DC.
Não assumir que o grau IP permite qualquer método de lavagem, exposição química ou condição de montagem; verificar as condições e limitações do fabricante.
Não presumir que o controlador inclui sensores, chicotes, conectores ou acessórios: a ficha não informa itens inclusos.

APLICAÇÕES E USO

Aplicação documentada: controle programável de máquinas móveis. A configuração deve respeitar as interfaces disponíveis, o limite total de 124 I/Os e a faixa de alimentação de 8...32 V DC.
Possibilidade de projeto: integração de sinais digitais, analógicos e de frequência conforme as quantidades indicadas na ficha. A adequação depende das características elétricas dos sensores e atuadores e deve ser validada no datasheet.
Possibilidade de projeto: uso em ambientes cuja temperatura de operação esteja entre -40 e 85 °C e cuja instalação atenda às condições associadas às classificações IP 65/IP 67. A ficha não especifica resistência a agentes químicos, lavagem ou métodos particulares de limpeza.

COMO ESCOLHER

Antes de comprar o IFM CR721S ecomatController/124 — controlador programável para máquinas móveis, 124 entradas/saídas, Ethernet, CAN e RS232, verifique estes pontos:

Escolha o CR721S quando

O projeto for de automação de máquina móvel, requerer até 124 I/Os, comunicação Ethernet, CAN ou RS232 e alimentação dentro de 8...32 V DC. A programação indicada na ficha é CODESYS 3.5.

Verifique outra configuração quando

A contagem de sinais, o tipo de interface, a tensão disponível ou os requisitos de instalação não corresponderem às especificações documentadas. Compare o projeto com o datasheet oficial antes de definir outro modelo, pois a ficha não identifica um substituto específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada para o controlador.
Modelo	CR721S	Código do produto.
Linha	ecomatController/124	Modelo identificado na ficha do produto.
Tipo de produto	Controlador programável para máquinas móveis	Categoria funcional indicada pelo fabricante.
Aplicação	Máquinas móveis	Aplicação informada na ficha do anúncio.
Aplicação com requisitos de segurança	Informada na ficha de atributos	A ficha não detalha funções de segurança, níveis ou normas; consultar o datasheet para determinar a adequação.
SKU	CR721S	Código de identificação comercial.
GTIN	4021179320252	Identificador global do produto.
Part number	CR721S	Número de peça informado no anúncio.
NCM	8537.10.20	Código fiscal informado nos dados do produto.

Processamento e memória
Processador	32-Bit Triple-Core	Arquitetura do processador indicada na ficha.
Sistema operacional	Sistema operacional em tempo real	Descrição informada nos atributos do produto.
Software de programação	CODESYS 3.5	Ambiente de programação informado na ficha.
Memória RAM	2,7 MByte	Capacidade indicada nos dados técnicos.
Memória Flash	9 MByte	Capacidade indicada nos dados técnicos.
Memória remanente	10 kByte	Capacidade indicada nos dados técnicos.

Dados elétricos
Tensão nominal	12/24 V DC	Valores nominais de alimentação informados.
Faixa de tensão de operação	8...32 V DC	Limites de operação especificados.
Consumo de potência	12 W (VBB30)	Valor informado com a referência VBB30; consultar o datasheet para as condições de medição.
Proteção contra polaridade reversa	Sim	Recurso indicado na ficha; não substitui a conferência da ligação elétrica.

Entradas e saídas
Total de entradas/saídas	124	Total informado para o modelo.
Entradas digitais	68	Quantidade indicada nos dados técnicos.
Entradas analógicas	40	Quantidade indicada nos dados técnicos.
Entradas de frequência	16	Quantidade indicada nos dados técnicos.
Entradas de resistência	4	Quantidade indicada nos dados técnicos.
Saídas digitais	54	Quantidade indicada nos dados técnicos.
Saídas PWM	54	Quantidade indicada nos dados técnicos.
Saídas PWM/I	36	Quantidade indicada nos dados técnicos; consultar o datasheet para a definição e as condições de uso.
Saídas analógicas	2	Quantidade indicada nos dados técnicos.
Saídas em ponte H	6	Quantidade indicada nos dados técnicos.

Interfaces
Interfaces de comunicação	Ethernet; CAN; RS232	Interfaces listadas na ficha; versões e protocolos específicos não foram detalhados nos dados fornecidos.

Condições ambientais e proteção
Grau de proteção	IP 65; IP 67	Classificações informadas nos dados do produto; observar montagem e condições especificadas pelo fabricante.
Temperatura de operação	-40...85 °C	Faixa de operação indicada na ficha.
Temperatura de armazenamento	-40...85 °C	Faixa de armazenamento indicada na ficha.

Dados mecânicos
Material do invólucro	Fundição de alumínio revestido com pó	Material e acabamento informados nos dados técnicos.
Dimensões	219 × 271 × 47 mm	Dimensões externas indicadas na ficha.
Método de montagem	Montagem roscada, 4 × M6	Fixação informada pelo fabricante.
Peso	1921,5 g	Peso indicado nos atributos do produto.

COMPATIBILIDADE

Comunicação

• Ethernet; CAN; RS232. A ficha não especifica versões, taxas, topologias ou protocolos de aplicação adicionais; confirme esses parâmetros no datasheet e na documentação de projeto.

Conexões

Elétrica Alimentação nominal de 12/24 V DC; faixa de tensão de operação de 8...32 V DC. A ficha informa montagem roscada com 4 × M6, mas não detalha aqui pinagem, conectores ou distribuição elétrica; consulte o datasheet antes da ligação.

Processo Não aplicável: trata-se de um controlador programável para máquinas móveis, não de um instrumento com conexão de processo. A interface mecânica informada é montagem roscada por 4 × M6.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquina móvel com alimentação DC dentro de 8...32 V e necessidade de até 124 I/Os	✓	A faixa de tensão e o total de entradas/saídas estão informados na ficha do CR721S.
Projeto que utiliza Ethernet, CAN ou RS232	✓	As três interfaces constam como interfaces de comunicação do produto; confirme os requisitos de protocolo e configuração no datasheet.
Instalação com temperatura ambiente entre -40 e 85 °C	✓	Essa é a faixa de temperatura de operação indicada na ficha.
Sistema com alimentação fora de 8...32 V DC	✗	A tensão ficaria fora da faixa de operação especificada.
Projeto que exige mais de 124 entradas/saídas no mesmo controlador	✗	A ficha informa 124 entradas/saídas totais; não documenta capacidade acima desse total.
Aplicação que exige protocolo ou interface não informados na ficha	✗	A compatibilidade não pode ser confirmada sem documentação adicional do fabricante.

INSTALAÇÃO

Como instalar o IFM CR721S ecomatController/124 — controlador programável para máquinas móveis, 124 entradas/saídas, Ethernet, CAN e RS232

Confirme que o modelo CR721S e a quantidade de entradas e saídas atendem à arquitetura da máquina.
Verifique se a alimentação DC disponível permanece dentro da faixa de 8...32 V DC e siga as instruções elétricas do datasheet.
Planeje a conexão dos dispositivos usando somente interfaces e características elétricas compatíveis; consulte a documentação para pinagem e requisitos de ligação.
Fixe o controlador pelos quatro pontos roscados M6, respeitando o desenho dimensional e as instruções do fabricante.
Conecte Ethernet, CAN ou RS232 conforme a arquitetura e os requisitos de comunicação documentados para o projeto.
Configure e valide o programa em CODESYS 3.5; antes da operação, verifique entradas, saídas e condições ambientais dentro dos limites especificados.

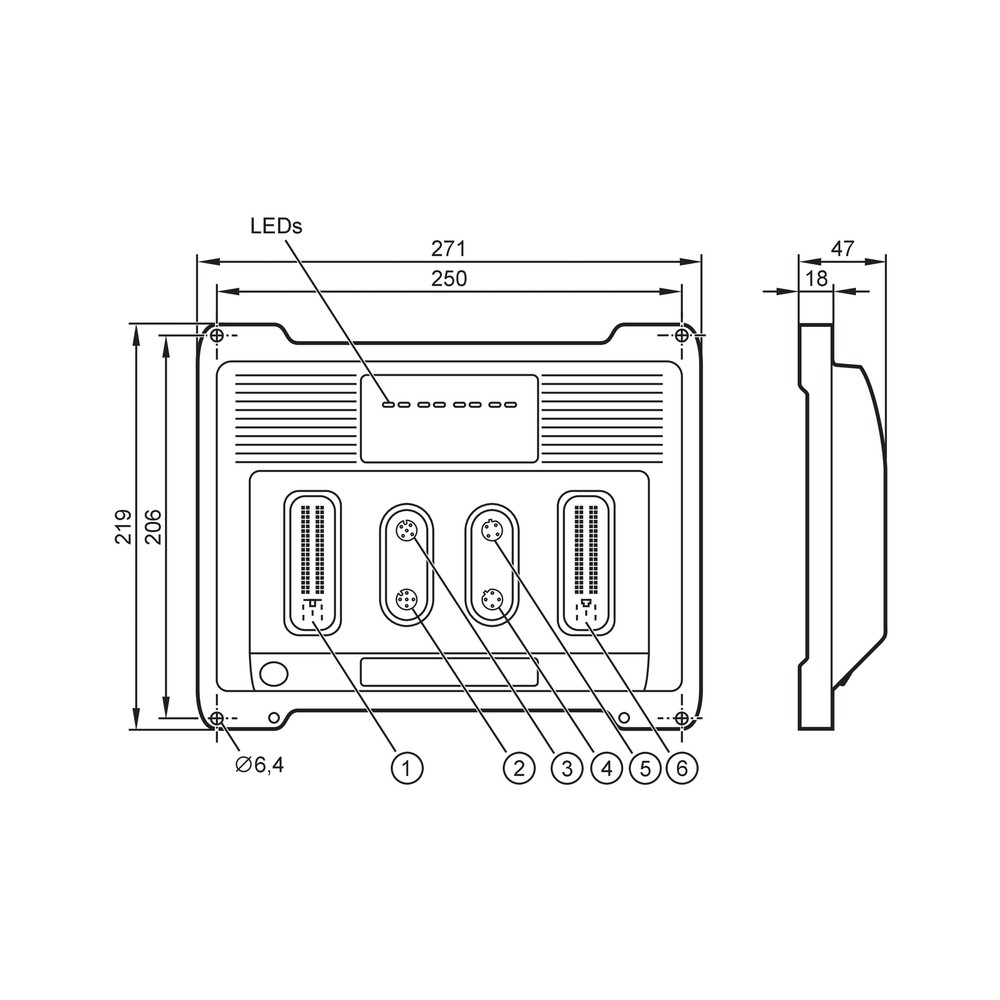

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não inicializa ou apresenta funcionamento intermitente.	Alimentação fora da faixa de operação, ligação incorreta ou polaridade inadequada.	Meça a tensão nos pontos de alimentação conforme o esquema do fabricante e confirme que está dentro de 8...32 V DC; revise a ligação e a polaridade.
Um dispositivo conectado não aparece na comunicação.	Configuração ou ligação da interface Ethernet, CAN ou RS232 incompatível com os requisitos do sistema.	Identifique a interface utilizada, confira cabeamento e parâmetros configurados e compare protocolo e configuração com o datasheet e a documentação do dispositivo conectado.
Uma entrada não muda de estado como esperado.	Tipo de sinal ou ligação incompatível com a entrada utilizada, ou configuração incorreta no programa.	Confirme no datasheet o tipo de entrada e sua ligação, meça o sinal no ponto correspondente e verifique a configuração e leitura no programa.
Uma saída não aciona a carga conectada.	Ligação, carga ou configuração da saída incompatível com as especificações elétricas do canal.	Identifique o tipo de saída, compare os requisitos elétricos da carga com os limites do datasheet e verifique alimentação, fiação e comando no programa.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM CR721S, português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM CR721S e para quem ele serve?

É um controlador programável ecomatController/124 para automação de máquinas móveis. Destina-se a projetos que atendam à quantidade de I/Os, alimentação e interfaces especificadas para o modelo.

Quais interfaces de comunicação o CR721S oferece?

A ficha informa Ethernet, CAN e RS232. Versões, protocolos de aplicação e parâmetros de comunicação devem ser confirmados no datasheet.

O que acompanha o controlador?

A ficha fornecida não especifica acessórios ou itens inclusos. Confirme o conteúdo do fornecimento com o vendedor antes da compra.

Posso usar o CR721S com alimentação fora de 8...32 V DC?

Não: a ficha especifica 8...32 V DC como faixa de tensão de operação. Uma alimentação fora desse intervalo não corresponde às condições documentadas.

Ele serve para um sistema que exige mais de 124 entradas e saídas?

A ficha informa 124 entradas/saídas totais e não documenta capacidade acima desse valor. Para uma arquitetura que exceda esse total, confirme outra configuração com o fabricante.

O controlador liga, mas a comunicação não funciona; o que verifico?

Confira qual interface está sendo usada, a ligação física e os parâmetros de comunicação. Compare os requisitos do outro dispositivo com a documentação do CR721S, pois a ficha resumida não informa protocolos ou taxas.

Uma entrada ou saída parou de responder; preciso trocar o controlador?

Não necessariamente: primeiro verifique a ligação, o tipo de sinal ou carga e a configuração do programa. Compare as características elétricas do circuito com o datasheet antes de concluir que o controlador falhou.

Devo comprar o controlador avulso ou um kit?

A ficha identifica o CR721S, mas não informa a composição de um kit nem acessórios incluídos. Compare o conteúdo efetivamente oferecido com os componentes exigidos pelo projeto.

Como faço a montagem mecânica do CR721S?

A ficha informa montagem roscada em quatro pontos M6. Consulte o desenho dimensional e as instruções oficiais para posicionamento e demais requisitos de instalação.

Posso substituir outro controlador por este modelo sem alterar o projeto?

Não é possível confirmar substituição direta apenas com a ficha do CR721S. Compare quantidade e tipo de I/Os, interfaces, alimentação, requisitos de programação e dimensões com o controlador existente.

GLOSSÁRIO TÉCNICO

I/O

Abreviação de entradas e saídas usadas para receber sinais e comandar dispositivos. (Ref.: total de 124 entradas/saídas)

Ethernet

Interface de comunicação disponível no controlador; os protocolos e parâmetros específicos precisam ser confirmados na documentação. (Ref.: interfaces de comunicação)

CAN

Interface de comunicação listada para o CR721S; a ficha resumida não detalha protocolo ou configuração. (Ref.: interfaces de comunicação)

IP 65/IP 67

Graus de proteção do invólucro informados pelo fabricante; as condições de instalação e aplicação devem seguir o datasheet. (Ref.: grau de proteção)

CODESYS

Ambiente de programação indicado para configurar o controlador. (Ref.: software de programação CODESYS 3.5)
