- Referência do fabricante: CR721S
- EAN: 4021179320252
- NCM do produto: 85371020
Destaques do Produto
Aplicação
Máquinas...mais
Saiba mais sobre: "CR721S IFM - Controlador Programável IFM para Máquinas Móveis 124 I/O Ethernet CAN"
Destaques do Produto
Aplicação
Máquinas móveis
Quantidade total de I/O
124
Alimentação nominal
12/24 V DC
Interfaces disponíveis
Ethernet, CAN e RS232
Faixa de tensão operacional
8...32 V DC
Montagem
4 x M6
Por que comprar IFM na Melhor Indústria?
Sobre o CR721S IFM – Controlador programável para máquinas móveis ecomatController/124, 124 entradas/saídas, Ethernet, CAN e RS232
O IFM CR721S é um controlador programável destinado à automação de máquinas móveis. Reúne 124 entradas/saídas totais, interfaces Ethernet, CAN e RS232 e alimentação nominal de 12/24 V DC. Seu invólucro de alumínio e grau de proteção IP 65/IP 67 são especificados para o produto; consulte o datasheet para confirmar as condições de instalação e operação.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | ecomatController/124 |
| Entradas/saídas totais | 124 |
| Interfaces | Ethernet, CAN e RS232 |
| Alimentação nominal | 12/24 V DC |
| Faixa de tensão de operação | 8...32 V DC |
| Grau de proteção | IP 65 / IP 67 |
| Temperatura de operação | -40...85 °C |
| Dimensões | 219 x 271 x 47 mm |
| Montagem | Rosqueada, 4 x M6 |
| Programação | CODESYS 3.5 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Projetos de controle programável para máquinas móveis que requeiram até 124 entradas/saídas totais, respeitando as características individuais de cada canal descritas no datasheet.
- Aplicações cujo projeto utilize Ethernet, CAN ou RS232 e cuja alimentação esteja dentro da faixa operacional indicada pelo fabricante.
- Instalações que possam acomodar as dimensões do controlador e sua fixação por 4 parafusos M6.
⚠ Considere outro se precisa de:
- Não selecione sem validar a função elétrica e os limites de cada entrada e saída no datasheet; o total de 124 I/O não significa que todos os canais tenham a mesma função ou capacidade.
- Não aplique tensão de alimentação fora da faixa operacional de 8...32 V DC.
- Não conclua que o equipamento atende a uma função de segurança específica apenas pela indicação de aplicação em sistemas com requisitos de segurança; valide a função e as certificações requeridas no datasheet e na documentação do fabricante.
APLICAÇÕES E USO
- Uso declarado: controle programável de máquinas móveis. A seleção deve considerar a quantidade e o tipo de I/O necessários, as interfaces de comunicação e os requisitos elétricos do sistema.
- Possibilidade de aplicação: integração de sinais digitais, analógicos, de frequência e resistência, além de acionamentos por saídas PWM ou ponte H, desde que a função e os limites de cada canal sejam confirmados no datasheet.
- A faixa de temperatura de operação indicada é de -40...85 °C. Para exposição a água, poeira, vibração ou outras condições ambientais, verifique as condições de montagem e as limitações associadas às classificações IP na documentação do fabricante.
- A ficha menciona aplicações com requisitos de segurança, mas não identifica função de segurança, nível de desempenho ou certificação. A adequação a uma função específica precisa ser confirmada com a IFM e a documentação oficial.
COMO ESCOLHER
Antes de comprar o CR721S IFM – Controlador programável para máquinas móveis ecomatController/124, 124 entradas/saídas, Ethernet, CAN e RS232, verifique estes pontos:
Escolha o CR721S quando
O projeto exigir um controlador programável para máquina móvel com 124 I/O totais, interfaces Ethernet, CAN e RS232 e alimentação compatível com 8...32 V DC.
Valide antes de especificar
Confira no datasheet a distribuição e as características de cada canal, a pinagem, a carga admissível e os requisitos de comunicação. Esses detalhes não podem ser deduzidos apenas pela quantidade total de I/O ou pelos nomes das interfaces.
Busque outra configuração quando
A alimentação disponível estiver fora de 8...32 V DC, a instalação não comportar as dimensões e a fixação indicadas ou o projeto exigir interfaces ou características de canal não confirmadas para este modelo.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Controlador programável para máquinas móveis | Categoria funcional declarada para o produto. |
| Modelo | ecomatController/124 | Designação do modelo informada no catálogo. |
| Aplicação | Máquinas móveis | Aplicação indicada na fonte primária. |
| Aplicação adicional registrada | Aplicações com requisitos de segurança | Atributo do catálogo; não especifica função de segurança ou certificação. |
| Marca | IFM | Marca indicada no anúncio. |
| SKU / Part Number | CR721S | Identificadores do produto. |
| GTIN | 4021179320252 | Identificador comercial informado. |
| Categoria | Automação móvel | Categoria do produto no catálogo. |
| NCM | 8537.10.20 | Classificação fiscal registrada no contexto. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Tensão nominal | 12/24 V DC | Valores nominais informados. |
| Faixa de tensão de operação | 8...32 V DC | Limites operacionais declarados. |
| Consumo de potência | 12 W (VBB30) | Valor informado com a condição VBB30. |
| Proteção contra polaridade inversa | Sim | Recurso declarado na ficha; não substitui a validação da ligação conforme o fabricante. |
| Entradas | ||
|---|---|---|
| Entradas totais | 68 | Quantidade total informada. |
| Entradas digitais | 68 | Quantidade declarada; consulte o datasheet para características e limites elétricos. |
| Entradas analógicas | 40 | Quantidade declarada; consulte o datasheet para características e limites elétricos. |
| Entradas de frequência | 16 | Quantidade declarada; consulte o datasheet para características e limites elétricos. |
| Entradas de resistência | 4 | Quantidade declarada; consulte o datasheet para características e limites elétricos. |
| Saídas | ||
|---|---|---|
| Saídas totais | 56 | Quantidade total informada. |
| Saídas digitais | 54 | Quantidade declarada; consulte o datasheet para características e limites elétricos. |
| Saídas PWM | 54 | Quantidade declarada; consulte o datasheet para condições e limites de uso. |
| Saídas PWM/I | 36 | Quantidade declarada no contexto; consulte o datasheet para definição e características. |
| Saídas analógicas | 2 | Quantidade declarada; consulte o datasheet para características e limites elétricos. |
| Saídas em ponte H | 6 | Quantidade declarada; consulte o datasheet para características e limites elétricos. |
| Interfaces e programação | ||
|---|---|---|
| Interfaces de comunicação | Ethernet; CAN; RS232 | Interfaces informadas; versões e protocolos de aplicação não especificados no contexto. |
| Software de programação | CODESYS 3.5 | Ambiente de programação registrado na ficha. |
| Sistema operacional | Sistema operacional em tempo real | Característica indicada no catálogo. |
| Processamento e memória | ||
|---|---|---|
| Processador | 32-Bit Triple-Core | Arquitetura informada no catálogo. |
| Memória RAM | 2,7 MByte RAM | Capacidade indicada na ficha. |
| Memória Flash | 9 MByte Flash | Capacidade indicada na ficha. |
| Memória remanente | 10 kByte | Capacidade indicada na ficha. |
| Condições ambientais e proteção | ||
|---|---|---|
| Grau de proteção | IP 65; IP 67 | Classificações informadas; a aplicabilidade depende das condições de montagem e instalação previstas pelo fabricante. |
| Temperatura de operação | -40...85 °C | Faixa declarada para operação. |
| Temperatura de armazenamento | -40...85 °C | Faixa declarada para armazenamento. |
| Dados mecânicos | ||
|---|---|---|

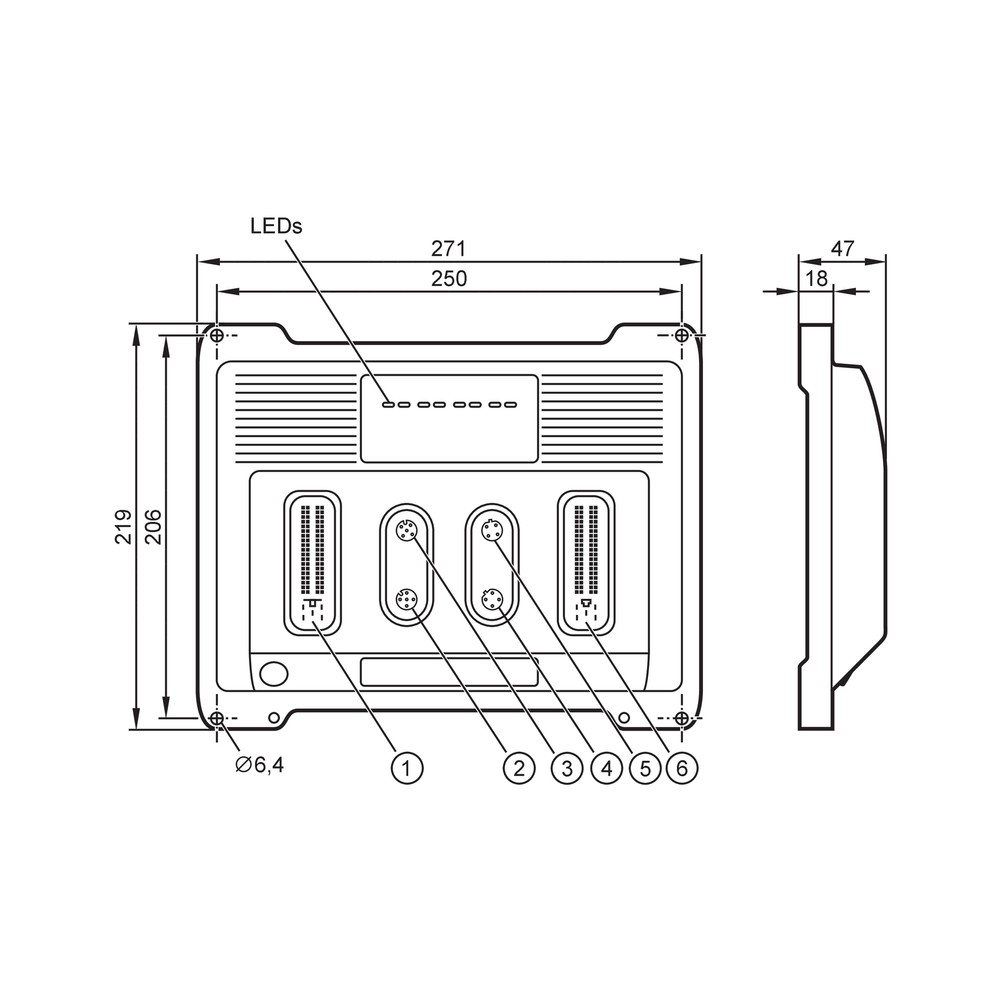

| Dimensões | 219 x 271 x 47 mm | Dimensões informadas como largura x comprimento x altura. |
| Método de montagem | Montagem roscada (4 x M6) | Fixação mecânica indicada; não representa especificação de conexão elétrica. |
| Material do invólucro | Fundição de alumínio revestido com pó | Material informado no catálogo. |
| Material do invólucro, descrição complementar | Alumínio injetado | Descrição do catálogo; consulte o datasheet para a especificação construtiva oficial. |
| Peso | 1921,5 g | Peso registrado nos atributos do catálogo. |
COMPATIBILIDADE
Comunicação
• Ethernet; CAN; RS232. O contexto não especifica versões, protocolos de aplicação, taxas de comunicação ou topologia; confirme esses parâmetros na documentação do fabricante.
• Programação indicada: CODESYS 3.5.
Conexões
Elétrica
Alimentação nominal de 12/24 V DC e faixa de operação de 8...32 V DC. A ficha informa conexão, mas não detalha conector, pinagem ou chicote; consulte o datasheet antes da ligação. Proteção contra polaridade inversa: sim.
Processo
Não há conexão de processo indicada para este controlador. A ficha informa montagem roscada por 4 x M6; isso é uma característica mecânica de fixação, não uma conexão elétrica ou de processo.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistema de máquina móvel com alimentação DC dentro da faixa operacional e interfaces requeridas Ethernet, CAN ou RS232. | ✓ | As interfaces e a faixa de tensão estão declaradas na ficha; os protocolos e parâmetros detalhados devem ser conferidos no datasheet. |
| Projeto que requer 124 entradas/saídas totais e cujas necessidades por canal correspondem à configuração especificada pelo fabricante. | ✓ | A ficha informa 124 I/O totais; é necessário validar a função e os limites de cada canal no datasheet. |
| Sistema alimentado fora de 8...32 V DC. | ✗ | A tensão ficaria fora da faixa operacional informada. |
| Projeto que exige protocolo de aplicação, pinagem ou capacidade elétrica de canal não confirmados na documentação consultada. | ✗ | A ficha fornecida não confirma esses requisitos; não é possível atestar compatibilidade sem consultar o datasheet. |
INSTALAÇÃO
Como instalar o CR721S IFM – Controlador programável para máquinas móveis ecomatController/124, 124 entradas/saídas, Ethernet, CAN e RS232
- Confirme no datasheet que o modelo CR721S e a configuração de I/O atendem aos requisitos do projeto.
- Verifique a alimentação DC disponível e assegure que permaneça dentro da faixa operacional especificada.
- Planeje a fixação considerando as dimensões do produto e os quatro pontos roscados M6; consulte o desenho dimensional.
- Consulte o datasheet para identificar conectores, pinagem e requisitos de cablagem antes de realizar qualquer ligação.
- Conecte alimentação, sinais e interfaces de comunicação conforme os diagramas e instruções oficiais do fabricante.
- Após a instalação, valide a alimentação, a comunicação e a operação dos canais usando o procedimento de comissionamento definido para o sistema.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O controlador não inicia ou reinicia durante a operação. | Alimentação ausente, instável ou fora da faixa operacional; também pode haver erro de ligação. | Meça a tensão no ponto de alimentação do controlador e compare com a faixa de 8...32 V DC; confira a ligação no datasheet. |
| Uma entrada não apresenta o estado esperado. | Sinal conectado ao canal incorreto ou incompatível com o tipo e os limites daquela entrada. | Identifique o canal e sua função na documentação do fabricante e compare o sinal medido com os requisitos especificados. |
| Uma saída não aciona a carga prevista. | Canal configurado ou conectado incorretamente, ou carga fora das condições elétricas permitidas para a saída. | Confira a função do canal, a cablagem e as especificações de carga no datasheet antes de substituir o controlador. |
| Não há comunicação com outro equipamento. | Interface, configuração de comunicação, cablagem ou parâmetros de rede incompatíveis. | Confirme qual interface está sendo usada, revise conexões e parâmetros nos dois dispositivos e valide os protocolos suportados na documentação oficial. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o CR721S e para que tipo de máquina ele serve?
É um controlador programável IFM da linha ecomatController/124, destinado à automação de máquinas móveis. A ficha informa 124 entradas/saídas totais e interfaces Ethernet, CAN e RS232.
Quais interfaces de comunicação e software de programação são informados?
A ficha informa Ethernet, CAN e RS232, além de CODESYS 3.5 para programação. Versões e protocolos de aplicação devem ser confirmados no datasheet.
O CR721S serve para alimentação de 12 V ou 24 V?
A tensão nominal informada é 12/24 V DC, com faixa de operação de 8...32 V DC. Verifique também os requisitos da instalação no datasheet.
O produto é indicado para uso fora da faixa de 8...32 V DC?
Não, a faixa operacional informada é de 8...32 V DC. Não aplique uma tensão fora desses limites.
Posso considerar o CR721S certificado para qualquer função de segurança?
Não é possível concluir isso com os dados disponíveis. A ficha menciona aplicações com requisitos de segurança, mas não especifica função ou certificação; confirme a adequação com a documentação oficial do fabricante.
O controlador não liga: o que devo verificar antes de trocar?
Verifique a alimentação no ponto de conexão e compare a medição com a faixa de operação de 8...32 V DC. Confira também a cablagem conforme o datasheet.
Uma saída não aciona a carga; isso significa que o controlador está danificado?
Não necessariamente. Confirme a configuração e a ligação do canal e verifique se a carga atende aos limites especificados para aquela saída antes de substituir o controlador.
O CR721S já vem com cabos, conectores ou outros acessórios?
A ficha fornecida não lista acessórios incluídos. Confirme o conteúdo de fornecimento com o vendedor ou com a documentação do fabricante.
Como decidir entre o CR721S e outro controlador?
Compare a quantidade e os tipos de I/O, a alimentação e as interfaces requeridas com as especificações do projeto. A ficha disponível não informa modelos alternativos para comparação.
Como instalar e fixar o CR721S?
A ficha indica montagem roscada com quatro pontos M6. Consulte o desenho dimensional e o datasheet para posicionamento, pinagem e procedimento de ligação.
GLOSSÁRIO TÉCNICO
I/O
Abreviação de entradas e saídas usadas para receber sinais e comandar dispositivos. (Ref.: total de 124 entradas/saídas)
CAN
Interface de comunicação indicada para integração do controlador em sistemas compatíveis; o protocolo de aplicação não está detalhado na ficha. (Ref.: interfaces de comunicação)
RS232
Interface serial informada para comunicação; parâmetros de configuração devem ser conferidos na documentação do fabricante. (Ref.: interfaces de comunicação)
PWM
Técnica de modulação por largura de pulso indicada para parte das saídas do controlador. (Ref.: saídas PWM)
Grau de proteção IP
Classificação de proteção do invólucro declarada pelo fabricante; as condições de montagem e uso devem ser observadas. (Ref.: IP 65 / IP 67)
