Controlador Programável IFM CR720S

Pré-visualizar: CR720S IFM - Controlador Programável IFM para Máquinas Móveis 60 Entradas 39 Saídas

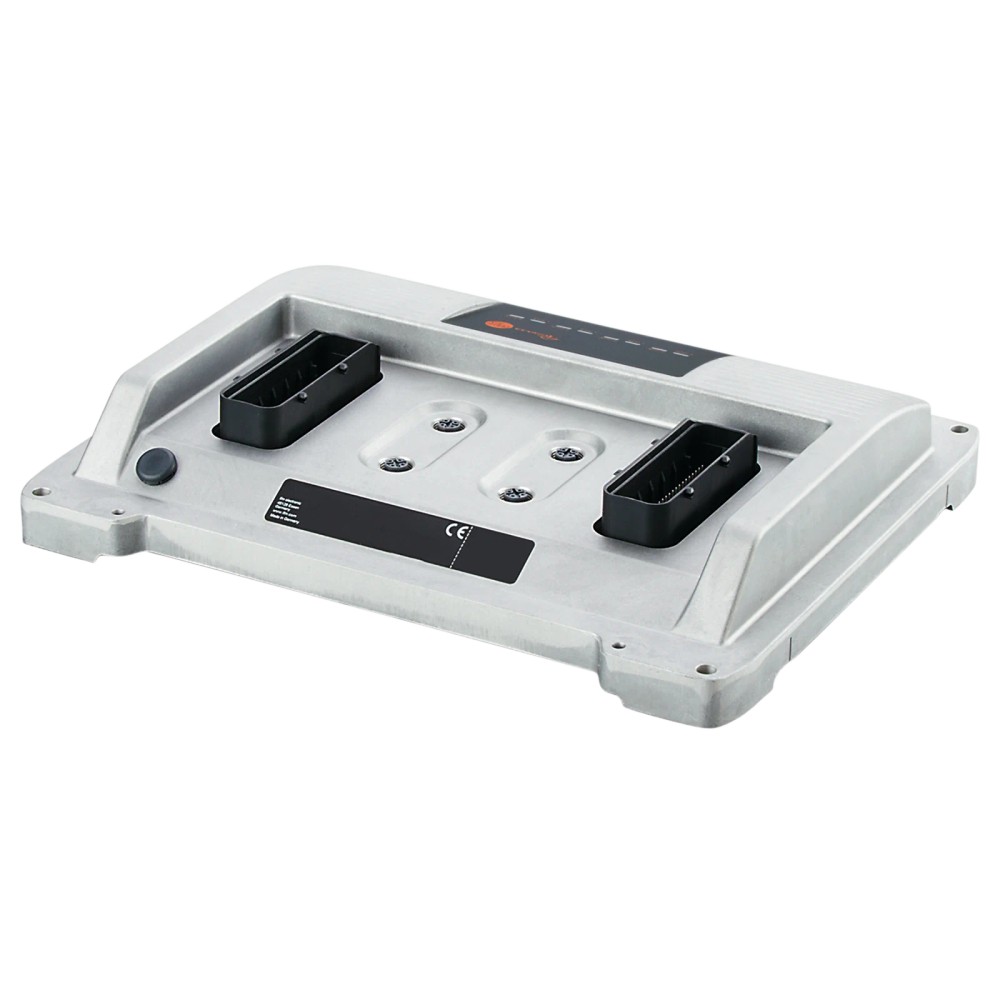

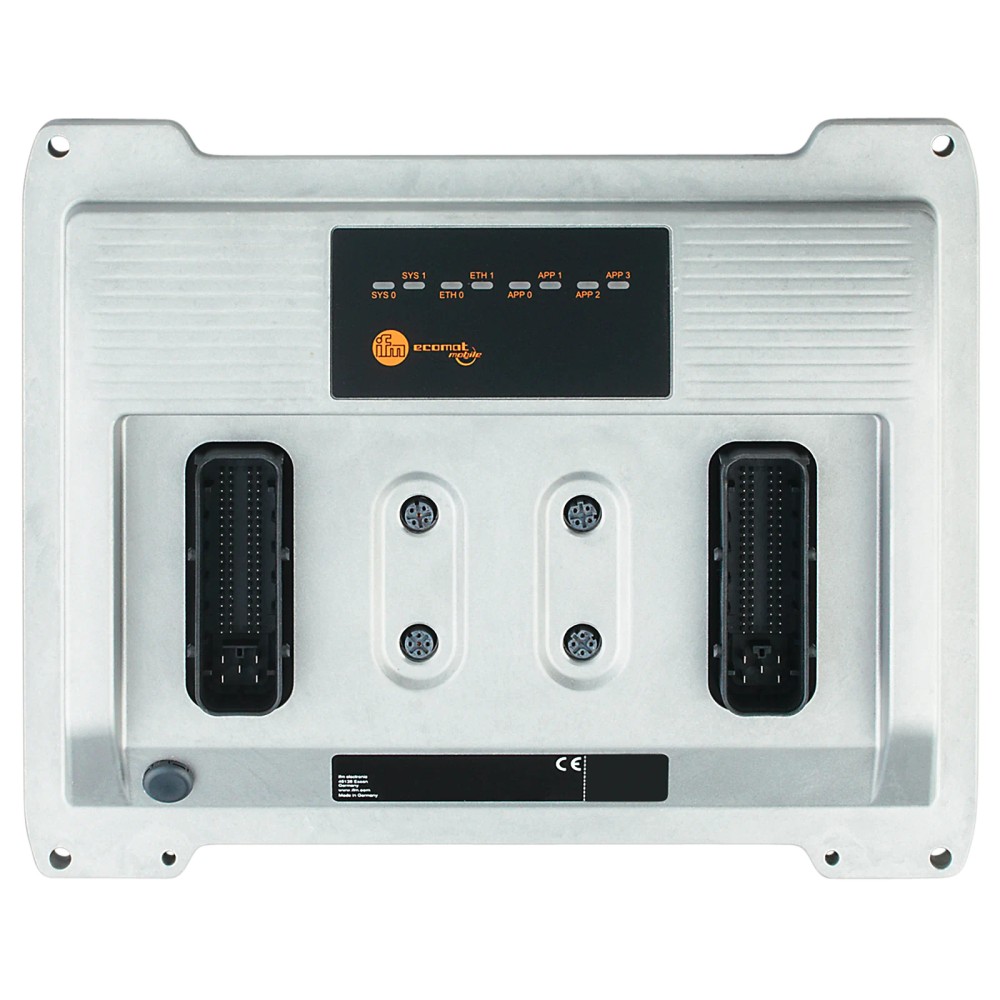

CR720S IFM - Controlador Programável IFM para Máquinas Móveis 60 Entradas 39 Saídas

Imagem meramente ilustrativa

R$ 19.467,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR720S
EAN: 4021179320245
NCM do produto: 85371020

Destaques do Produto Quantidade de entradas...mais

Fechar menu

Saiba mais sobre: "CR720S IFM - Controlador Programável IFM para Máquinas Móveis 60 Entradas 39 Saídas"

Destaques do Produto

Quantidade de entradas

60 entradas

Quantidade de saídas

39 saídas

Alimentação

12/24 V DC nominal; operação de 8...32 V DC

Interfaces de comunicação

2 Ethernet, 4 CAN e 1 RS232

Ambiente e proteção

-40...85 °C; IP 65 e IP 67

Montagem

Montagem roscada, 4 x M6

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Controlador Programável IFM CR720S para Máquinas Móveis, 60 Entradas e 39 Saídas

O IFM CR720S é um controlador programável da linha ecomatController para automação de máquinas móveis. Possui 60 entradas e 39 saídas, com comunicação por Ethernet, CAN e RS232. Opera com alimentação nominal de 12/24 V DC e programação em CODESYS 3.5.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	CR720S
Aplicação	Controlador programável para máquinas móveis
Entradas	60
Saídas	39
Comunicação	2 Ethernet, 4 CAN e 1 RS232
Tensão de operação	8...32 V DC
Grau de proteção	IP 65; IP 67
Dimensões	219 x 271 x 47 mm
Temperatura de operação	-40...85 °C
Programação	CODESYS 3.5

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Máquinas móveis que precisam de um controlador programável com 60 entradas, 39 saídas e interfaces Ethernet, CAN e RS232.
Projetos de automação que utilizem programação CODESYS 3.5 e estejam dentro da faixa de alimentação e temperatura especificadas.
Instalações compatíveis com dimensões de 219 x 271 x 47 mm e fixação roscada em 4 pontos M6.

⚠ Considere outro se precisa de:

Não selecione este modelo se a aplicação exigir tensão de operação fora de 8...32 V DC.
Não selecione este modelo quando forem necessárias mais de 60 entradas ou mais de 39 saídas; a ficha não informa expansão para ampliar esses totais.
A ficha não confirma compatibilidade com protocolos, redes ou ferramentas de programação diferentes dos recursos informados; valide a arquitetura e os requisitos no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: controle programável de máquinas móveis. A seleção deve considerar as quantidades de I/O, interfaces e condições ambientais especificadas.
Uso em sistema de máquina móvel com alimentação DC entre 8 e 32 V e temperatura ambiente de operação entre -40 e 85 °C, respeitando os requisitos de instalação e proteção descritos no datasheet.
Possibilidade de integração a uma arquitetura que utilize Ethernet, CAN ou RS232. A compatibilidade com protocolo, perfil de rede e dispositivos específicos não é confirmada pelos dados disponíveis e deve ser validada no projeto.

COMO ESCOLHER

Antes de comprar o Controlador Programável IFM CR720S para Máquinas Móveis, 60 Entradas e 39 Saídas, verifique estes pontos:

Escolha o CR720S

Quando a aplicação em máquina móvel requer até 60 entradas e 39 saídas, comunicação por Ethernet, CAN e RS232, programação CODESYS 3.5 e alimentação dentro de 8...32 V DC.

Avalie outro controlador

Quando o projeto ultrapassa a quantidade de entradas ou saídas disponível, requer alimentação fora da faixa especificada ou depende de protocolos e funções não confirmados na ficha. Consulte o fabricante para validar os requisitos não documentados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante indicada no anúncio.
Modelo	CR720S	Código do controlador.
Linha	ecomatController; modelo ecomatController/98	Família indicada nos dados do produto.
Tipo de produto	Controlador programável para máquinas móveis	Categoria funcional do equipamento.
Aplicação	Máquinas móveis; automação móvel	Aplicação informada na ficha.
Função de CLP	IEC 61131-3	Padrão de programação indicado nos dados técnicos.
Software de programação	CODESYS 3.5	Ambiente de programação informado.
Sistema operacional	Sistema operacional em tempo real	Característica informada para o sistema do controlador.

Dados elétricos
Tensão nominal	12/24 V DC	Valores nominais informados na ficha.
Tensão de operação	8...32 V DC	Faixa de operação especificada.
Consumo de potência	12 W	Valor de consumo informado; verificar condições de medição no datasheet.

Entradas
Total de entradas	60	Quantidade total informada.
Entradas digitais	60	Quantidade indicada na ficha.
Entradas analógicas	40	Quantidade indicada na ficha; confirmar configuração e possível sobreposição de funções no datasheet.
Entradas de frequência	16	Quantidade indicada na ficha; confirmar configuração e possíveis funções compartilhadas no datasheet.
Entradas de resistência	4	Quantidade indicada na ficha; consultar o datasheet para condições e faixa de medição.

Saídas
Total de saídas	39	Quantidade total informada.
Saídas digitais	36	Quantidade indicada na ficha.
Saídas PWM	36	Quantidade indicada na ficha; consultar o datasheet para condições elétricas de uso.
Saídas PWM I	24	Quantidade indicada como atributo; o significado específico da designação não está detalhado na ficha fornecida.
Saídas em ponte H	4	Quantidade indicada na ficha.
Saídas analógicas	2	Quantidade indicada na ficha.
Total de entradas e saídas	89	Total informado nos dados técnicos do produto.

Interfaces
Interfaces Ethernet	2	Quantidade de interfaces físicas informada.
Interfaces CAN	4	Quantidade de interfaces informada; protocolo ou perfil específico não detalhado.
Interfaces RS232	1	Quantidade de interfaces físicas informada.
Interfaces de comunicação	Ethernet; CAN; RS232	Tipos de interface informados para comunicação.

Processamento e memória
Processador	32-Bit Triple-Core	Arquitetura do processador informada.
Memória RAM	2.7 MByte	Capacidade indicada na ficha.
Memória Flash	9 MByte	Capacidade indicada na ficha.
Memória remanescente	10 kByte	Capacidade indicada para memória remanescente.

Condições ambientais e proteção
Temperatura de operação	-40...85 °C	Faixa de temperatura informada.
Grau de proteção	IP 65; IP 67	Classificações informadas; condições de ensaio e montagem devem ser verificadas no datasheet.

Dados mecânicos
Dimensões	219 x 271 x 47 mm	Dimensões informadas; conferir desenho dimensional para orientação e detalhes de montagem.
Método de montagem	Montagem roscada, 4 x M6	Configuração de fixação informada.
Material	Fundição de alumínio revestido com pó	Material do corpo indicado nos dados do produto.
Peso	1989.8 g	Peso informado no conjunto de atributos do produto.

COMPATIBILIDADE

Comunicação

• Ethernet: 2 interfaces informadas.

• CAN: 4 interfaces informadas.

• RS232: 1 interface informada.

• Protocolo ou perfil específico sobre essas interfaces: não especificado na ficha; validar no datasheet e na documentação do projeto.

Conexões

Elétrica Alimentação nominal de 12/24 V DC; faixa de operação informada de 8...32 V DC. A ficha indica conexão, mas não detalha pinagem ou tipo de conector; consultar o datasheet antes da ligação.

Processo Não se aplica como conexão de processo de sensor ou atuador. Trata-se de um controlador para máquinas móveis; a ficha não especifica conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquina móvel com alimentação DC dentro de 8...32 V e requisitos de I/O dentro dos totais indicados.	✓	A faixa de operação e os totais de 60 entradas e 39 saídas estão informados para o CR720S.
Rede que utilize Ethernet, CAN ou RS232, sem requisito de protocolo específico não documentado.	✓	As interfaces físicas são informadas, mas a ficha fornecida não identifica protocolos ou perfis de comunicação específicos; valide-os para a rede pretendida.
Aplicação que exige mais de 60 entradas ou mais de 39 saídas no controlador.	✗	Os totais informados são 60 entradas e 39 saídas; não há informação fornecida que confirme expansão desses totais.
Alimentação abaixo de 8 V DC ou acima de 32 V DC.	✗	A faixa de tensão de operação indicada é 8...32 V DC.

INSTALAÇÃO

Como instalar o Controlador Programável IFM CR720S para Máquinas Móveis, 60 Entradas e 39 Saídas

Confirme que a alimentação prevista está dentro da faixa de operação de 8...32 V DC e que a arquitetura do sistema atende aos requisitos do controlador.
Verifique as dimensões de 219 x 271 x 47 mm e reserve espaço adequado para instalação conforme o desenho dimensional.
Fixe o controlador pelos quatro pontos roscados M6, conforme a disposição indicada no desenho do fabricante.
Planeje a conexão de alimentação, entradas, saídas e interfaces utilizando a identificação de terminais do datasheet; a pinagem não está descrita nos dados fornecidos.
Conecte Ethernet, CAN e/ou RS232 somente conforme a interface e a configuração previstas no projeto; confirme os detalhes elétricos e de comunicação na documentação do fabricante.
Antes de colocar em operação, confira a ligação, a configuração do programa e a faixa de alimentação; valide temperatura e condições de proteção conforme o datasheet.

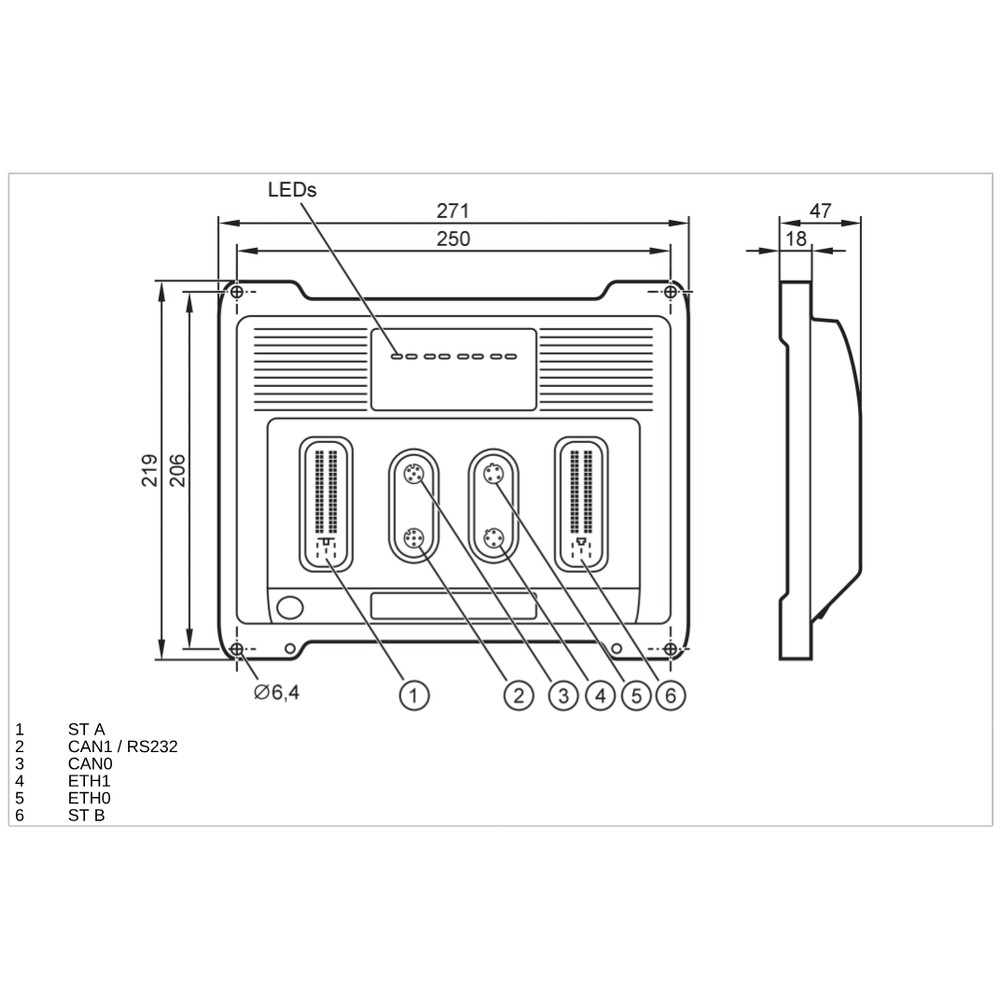

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Controlador não inicializa ou reinicia durante a operação.	Alimentação fora da faixa de operação especificada ou ligação de alimentação incorreta.	Meça a tensão nos terminais de alimentação durante a operação e confira se permanece entre 8 e 32 V DC; valide a ligação com o datasheet.
Uma ou mais entradas não mudam de estado como esperado.	Sinal de campo ligado ao canal incorreto, configuração inadequada ou incompatibilidade entre o sinal e o tipo de entrada utilizado.	Compare a ligação e a configuração do canal com o programa e as especificações de entrada do datasheet; verifique o sinal diretamente no ponto de conexão.
Atuador conectado não responde a uma saída.	Canal configurado incorretamente, ligação elétrica inadequada ou carga fora das condições permitidas pela saída.	Confirme a atribuição do canal no programa e compare a carga e a ligação com os limites elétricos do datasheet antes de substituir o controlador.
Não há comunicação com outro equipamento pela interface utilizada.	Interface física, configuração ou protocolo não correspondente entre os dispositivos; os protocolos específicos não estão descritos nos dados fornecidos.	Confirme que ambos os equipamentos usam a mesma interface e configuração de comunicação e consulte o datasheet e a documentação da rede para validar o protocolo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados CR720S em português (Datasheet) Desenho em escala CR720S (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM CR720S e para quem ele serve?

É um controlador programável da linha ecomatController destinado à automação de máquinas móveis. Atende projetos cuja arquitetura de I/O e comunicação seja compatível com as interfaces e quantidades especificadas.

Quais interfaces de comunicação o CR720S oferece?

A ficha informa 2 interfaces Ethernet, 4 CAN e 1 RS232. Os protocolos ou perfis suportados não estão detalhados nos dados fornecidos e devem ser confirmados no datasheet.

O produto acompanha cabos ou acessórios?

A ficha fornecida não lista acessórios inclusos. Confirme o conteúdo do fornecimento com o vendedor antes de concluir a compra.

Este controlador funciona com alimentação de 5 V DC?

A ficha informa faixa de operação de 8...32 V DC. Portanto, 5 V DC está fora da faixa especificada.

Posso usar o CR720S em uma máquina fixa que não seja móvel?

A aplicação indicada é automação de máquinas móveis. A ficha não confirma uma aplicação específica em máquinas fixas; valide requisitos, ambiente e arquitetura com o fabricante antes da seleção.

O controlador inicia, mas reinicia quando a máquina opera. O que devo verificar?

Verifique a tensão nos terminais durante a operação e confirme que permanece dentro de 8...32 V DC. Também confira a ligação de alimentação conforme o datasheet antes de considerar a substituição.

Uma saída não aciona o atuador; o controlador pode estar danificado?

Não necessariamente. Antes de substituir, confira a configuração e a atribuição do canal no programa, a ligação elétrica e se a carga atende às condições especificadas para a saída no datasheet.

Como decidir entre o CR720S e outro controlador?

Escolha o CR720S se os totais de 60 entradas e 39 saídas, a faixa de alimentação e as interfaces disponíveis atenderem ao projeto. Avalie outro modelo se algum desses requisitos exceder os dados especificados ou se for necessário um protocolo não confirmado.

Como deve ser feita a fixação do CR720S?

A ficha indica montagem roscada em quatro pontos M6. Consulte o desenho dimensional para conferir a disposição dos pontos e as dimensões antes de preparar a superfície de montagem.

O que fazer se o equipamento conectado não se comunica por CAN ou Ethernet?

Confirme a interface física e a configuração dos dois dispositivos e verifique se utilizam o mesmo protocolo ou perfil. A ficha fornecida não identifica protocolos específicos; consulte a documentação do fabricante para essa validação.

GLOSSÁRIO TÉCNICO

CLP

Controlador lógico programável usado para executar lógica de controle em uma máquina. (Ref.: função de CLP IEC 61131-3)

I/O

Abreviação de entradas e saídas usadas para receber sinais e comandar dispositivos. (Ref.: 60 entradas e 39 saídas)

CAN

Interface de comunicação indicada para conexão em arquiteturas de controle; a ficha fornecida não especifica protocolo ou perfil. (Ref.: 4 interfaces CAN)

PWM

Modulação por largura de pulso, função indicada para parte das saídas do controlador. (Ref.: 36 saídas PWM)

Classificação de proteção do invólucro conforme a designação informada pelo fabricante; as condições de instalação devem ser consultadas no datasheet. (Ref.: IP 65; IP 67)
