Controlador Programável IFM CR711S

Pré-visualizar: CR711S IFM - Controlador Programável IFM Para Máquinas Móveis 60 E/S Ethernet CAN RS232

CR711S IFM - Controlador Programável IFM Para Máquinas Móveis 60 E/S Ethernet CAN RS232

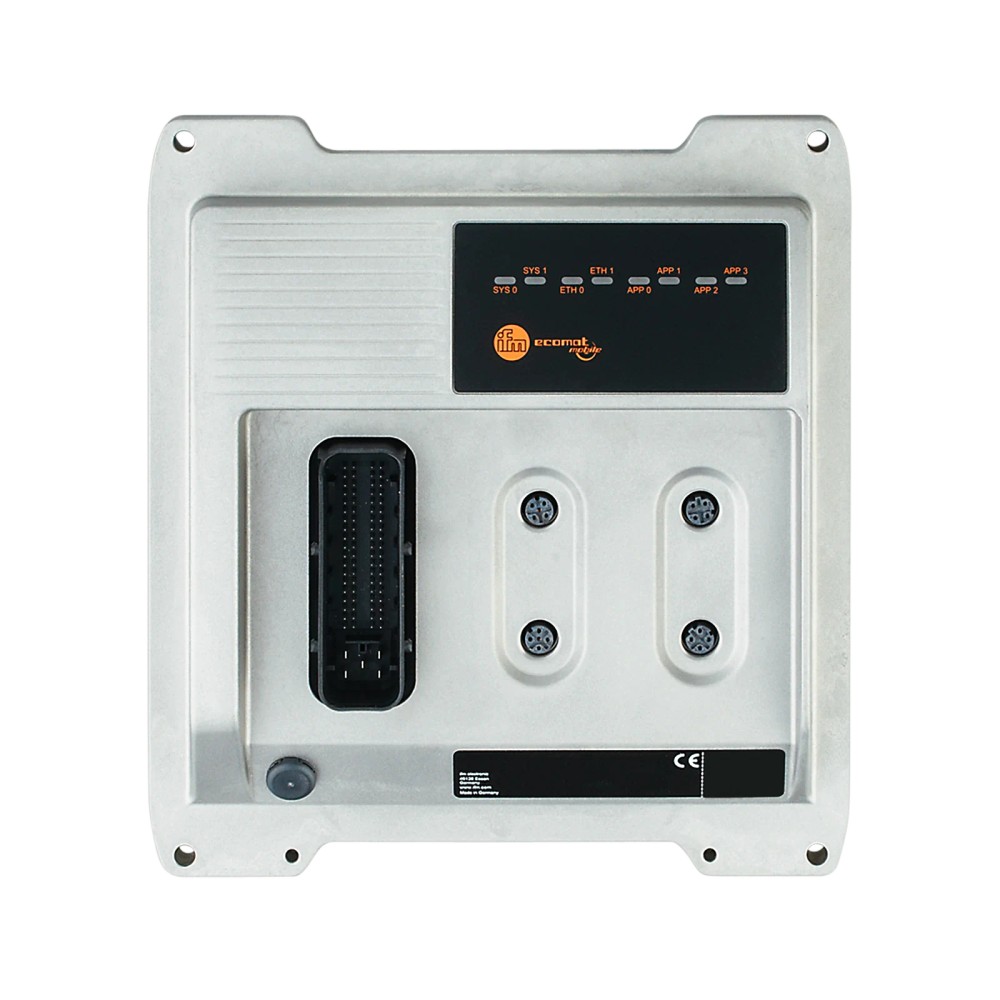

Imagem meramente ilustrativa

R$ 13.866,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR711S
EAN: 4021179320238
NCM do produto: 85371020

Destaques do Produto Total I/O 60...mais

Fechar menu

Saiba mais sobre: "CR711S IFM - Controlador Programável IFM Para Máquinas Móveis 60 E/S Ethernet CAN RS232"

Destaques do Produto

Total I/O

Tensão

12/24V DC

Comunicação

Ethernet/CAN/RS232

Software

CODESYS 3.5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o CR711S IFM - Controlador Programável Para Máquinas Móveis 60 E/S

O CR711S é um controlador programável da família ecomatController/60, desenvolvido para automação robusta em máquinas móveis. Ele gerencia até 60 entradas e saídas, contando com interfaces Ethernet, CAN e RS232. Destaca-se pelo processador Triple-Core de 32 bits e invólucro em alumínio com proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Modelo	CR711S
Entradas Totais	32
Saídas Totais	28
Interfaces	2x Ethernet, 4x CAN, 1x RS232
Temperatura	-40 a 85 °C
Proteção	IP65/IP67
Dimensões	219 x 203 x 47 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação para máquinas móveis (tratores, guindastes, veículos agrícolas)
Aplicações que demandam comunicação robusta via CAN e Ethernet
Ambientes com temperaturas extremas (-40 a 85 °C)

⚠ Considere outro se precisa de:

Instalação em locais com vibração excessiva sem suporte de montagem especificado
Ambientes com tensão de alimentação superior a 32V DC
Aplicações que exigem submersão contínua em fluidos não compatíveis com a vedação IP67

APLICAÇÕES E USO

Sistemas hidráulicos de máquinas agrícolas
Controle de estabilidade em guindastes e plataformas elevatórias
Automação de veículos de construção civil
Monitoramento de sensores e acionamento de atuadores em ambientes com poeira e umidade

COMO ESCOLHER

Antes de comprar o CR711S IFM - Controlador Programável Para Máquinas Móveis 60 E/S, verifique estes pontos:

Quando escolher

Ideal para projetos que necessitam de alta contagem de I/O em máquinas móveis exigindo resistência a vibração e intempéries (IP67) e comunicação avançada via Ethernet/CAN.

Quando evitar

Evite se a aplicação exigir menos de 10 I/Os ou se o ambiente for puramente industrial (fixo), onde controladores de gabinete com menores índices de proteção seriam mais econômicos.

ESPECIFICAÇÕES TÉCNICAS

Processamento e Software
Processador	32-Bit Triple-Core	Capacidade de processamento para lógica complexa em tempo real
Software de Programação	CODESYS 3.5	Interface de desenvolvimento padrão industrial

Entradas e Saídas
Entradas Totais	32	Capacidade de leitura de sensores e sinais externos
Saídas Totais	28	Capacidade de acionamento de atuadores
Entradas Analógicas	24	Leitura de sinais de precisão variável

Dados Elétricos
Tensão Nominal	12 / 24 V DC	Tensão de operação padrão
Faixa de Tensão	8...32 V DC	Limite de operação sob variações da bateria
Consumo de Energia	12 W	Eficiência energética em regime nominal

COMPATIBILIDADE

Comunicação

• Ethernet

• CAN

• RS232

Conexões

Elétrica Conectores específicos para máquinas móveis IFM

Processo Montagem roscada (4 x M6)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente Móvel com Umidade	✓	O invólucro possui proteção IP65/IP67, ideal para aplicações externas.
Rede Industrial sem CAN	✓	Possui múltiplas interfaces incluindo Ethernet e RS232, permitindo versatilidade de comunicação.
Tensão de rede 110/220V AC	✗	O equipamento opera estritamente em corrente contínua de 8 a 32V.

INSTALAÇÃO

Como instalar o CR711S IFM - Controlador Programável Para Máquinas Móveis 60 E/S

Verifique se a fonte de alimentação está desligada.
Fixe o controlador em uma superfície plana utilizando os 4 furos de montagem M6.
Conecte os periféricos de entrada e saída conforme diagrama de pinagem.
Conecte o barramento de comunicação (Ethernet/CAN) aos respectivos conectores.
Certifique-se de que todos os conectores estejam devidamente inseridos para garantir IP67.
Ligue a alimentação e inicie a comunicação via software CODESYS.

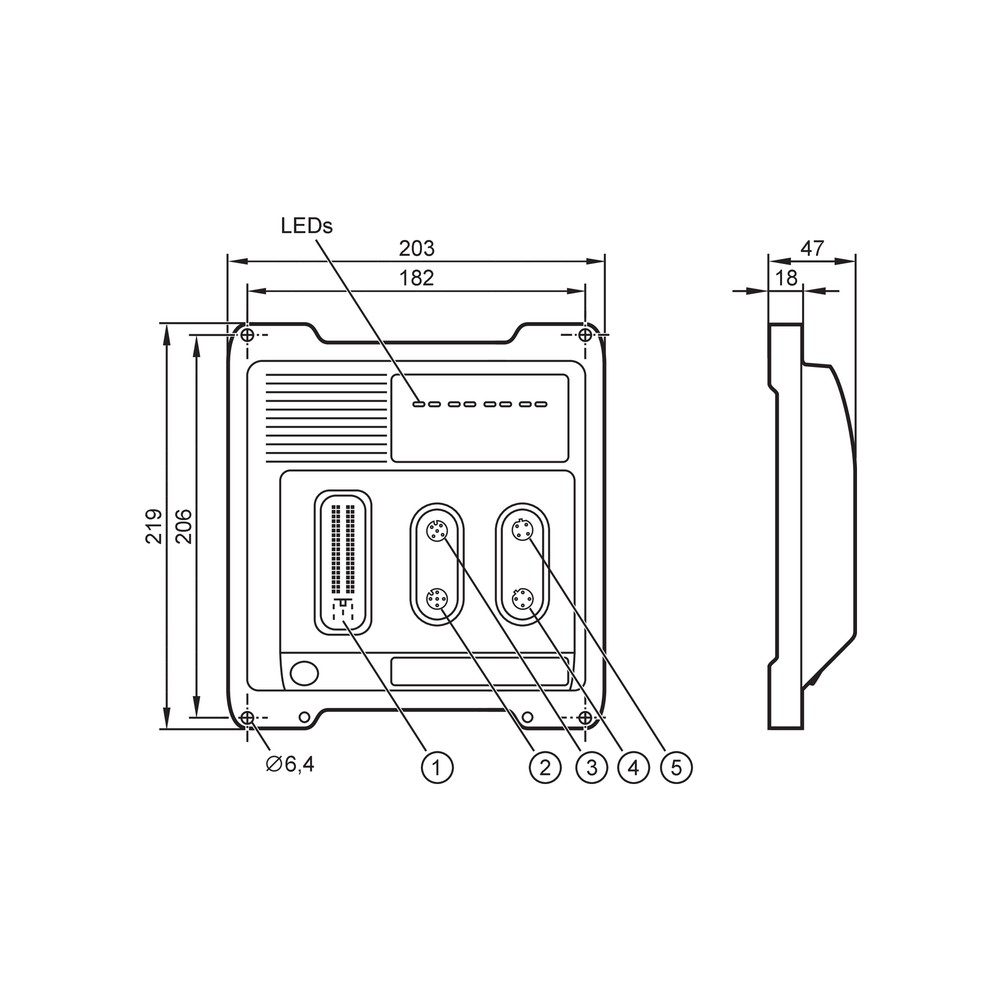

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Controlador não inicializa ou reinicia intermitentemente	Tensão fora da faixa especificada (abaixo de 8V ou acima de 32V)	Medir a tensão nos terminais de alimentação do CLP
Erros de comunicação ou perda de pacotes entre módulos	Falha de terminação ou ruído no barramento CAN	Verificar resistência de 120 ohms nas extremidades da rede CAN
Leituras erráticas em entradas analógicas ou digitais	Umidade ou corrosão nos conectores	Inspecionar visualmente os conectores e o grau de estanqueidade
Controlador em estado de falha ou 'stop' não intencional	Erro na lógica do CODESYS	Verificar o log de diagnóstico via software de programação

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico Oficial (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o controlador CR711S e qual a sua finalidade principal?

O CR711S é um controlador programável da linha ecomatController/60, projetado especificamente para automação de máquinas móveis, centralizando o processamento de entradas e saídas em ambientes severos.

O que acompanha o controlador ao ser adquirido?

O produto acompanha o controlador, mas não inclui cabos de conexão, conectores de campo ou ferramentas de programação, que devem ser adquiridos separadamente conforme a necessidade da infraestrutura do seu projeto.

Existem limitações de aplicação para o CR711S?

Este controlador não é adequado para aplicações industriais estacionárias que exigem tensões acima de 32V DC ou ambientes que demandam certificações específicas não listadas na norma IEC 61131-3 para aplicações móveis.

Posso utilizar este controlador em qualquer tipo de instalação de automação?

O CR711S foi projetado para máquinas móveis; ele não é compatível com sistemas que requerem tensões de alimentação superiores a 32V DC ou que operam fora da faixa de temperatura de -40 a 85 °C.

Como diagnosticar falhas de comunicação no controlador?

Sintomas como falhas na comunicação CAN ou Ethernet podem indicar perda de integridade nos barramentos ou falha na alimentação. Verifique a tensão nominal de 12/24V DC e o correto aterramento do invólucro.

O que verificar se o equipamento não apresenta sinais de vida após a instalação?

Se o controlador não liga, verifique se a tensão de entrada está entre 8...32 V DC e confirme a proteção de polaridade. A causa comum é a inversão dos cabos de alimentação ou queda de tensão excessiva.

Este controlador oferece vantagens sobre modelos de núcleo simples?

O CR711S utiliza processador 32-Bit Triple-Core com CODESYS 3.5, oferecendo maior redundância e capacidade de processamento em comparação com controladores de núcleo simples da mesma família.

Por que escolher este modelo de 60 I/O em vez de usar múltiplos CLPs menores?

Para automação móvel de alta densidade de I/O, o CR711S com 60 pontos é superior a modelos compactos, pois elimina a necessidade de múltiplos módulos expansores, simplificando a topologia da rede.

Quais os cuidados necessários na montagem física do controlador?

A montagem deve ser realizada através dos 4 pontos roscados M6, garantindo que o invólucro de alumínio tenha contato mecânico firme para dissipação térmica, mantendo a proteção IP65/IP67 com conectores inseridos.

Qual a procedência e suporte do equipamento?

O produto é faturado diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência oficial e suporte técnico alinhado com as especificações do fabricante.

GLOSSÁRIO TÉCNICO

CODESYS

Ambiente de desenvolvimento de software conforme norma IEC 61131-3 (Ref.: Software de programação)

CAN

Protocolo de comunicação de rede industrial (Controller Area Network) utilizado para integração de dispositivos (Ref.: Interfaces CAN)

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água (Ref.: Grau de proteção IP)

PWM

Modulação por largura de pulso, utilizada para controle analógico de atuadores como válvulas proporcionais (Ref.: Saídas PWM)

Memória Remanente

Memória que retém dados após a desenergização do equipamento (Ref.: 10 kByte)
