Controlador Programável IFM CR710S

Pré-visualizar: CR710S IFM - Controlador Programável IFM Máquinas Móveis 37 I/O Ethernet CAN RS232

CR710S IFM - Controlador Programável IFM Máquinas Móveis 37 I/O Ethernet CAN RS232

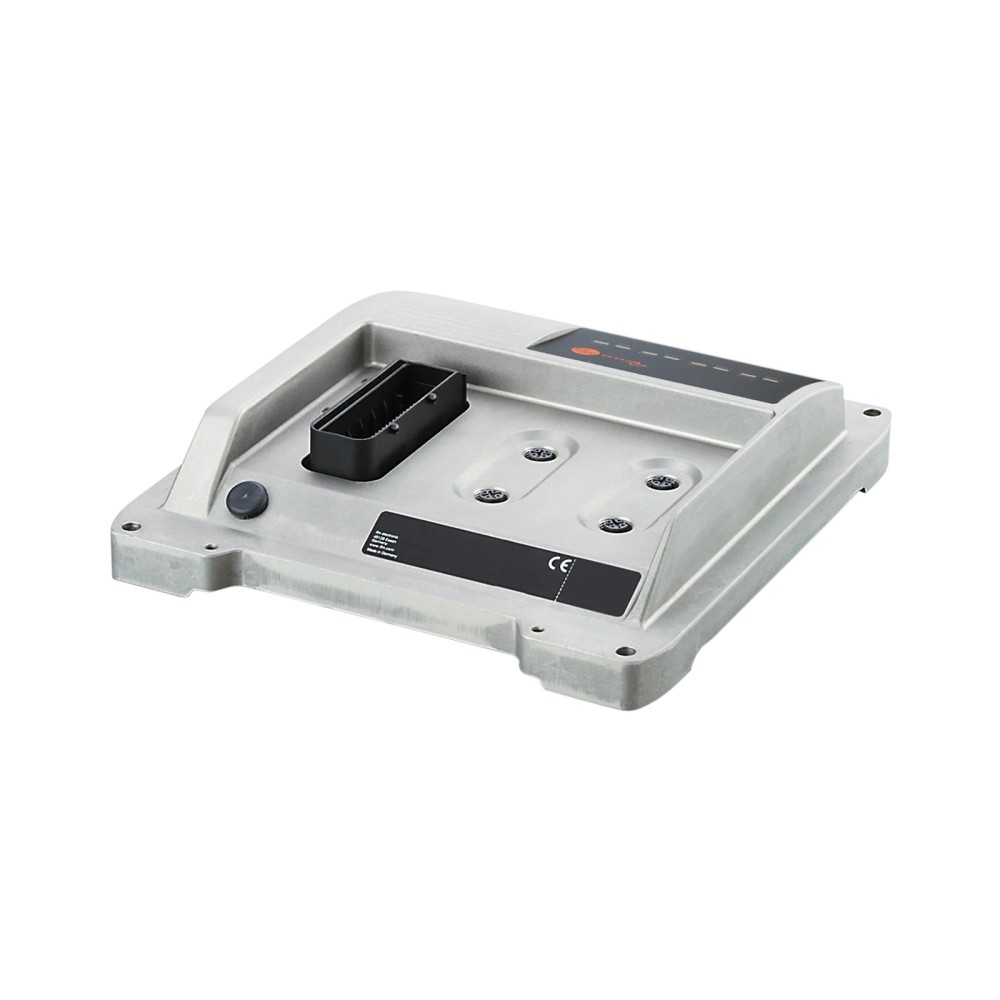

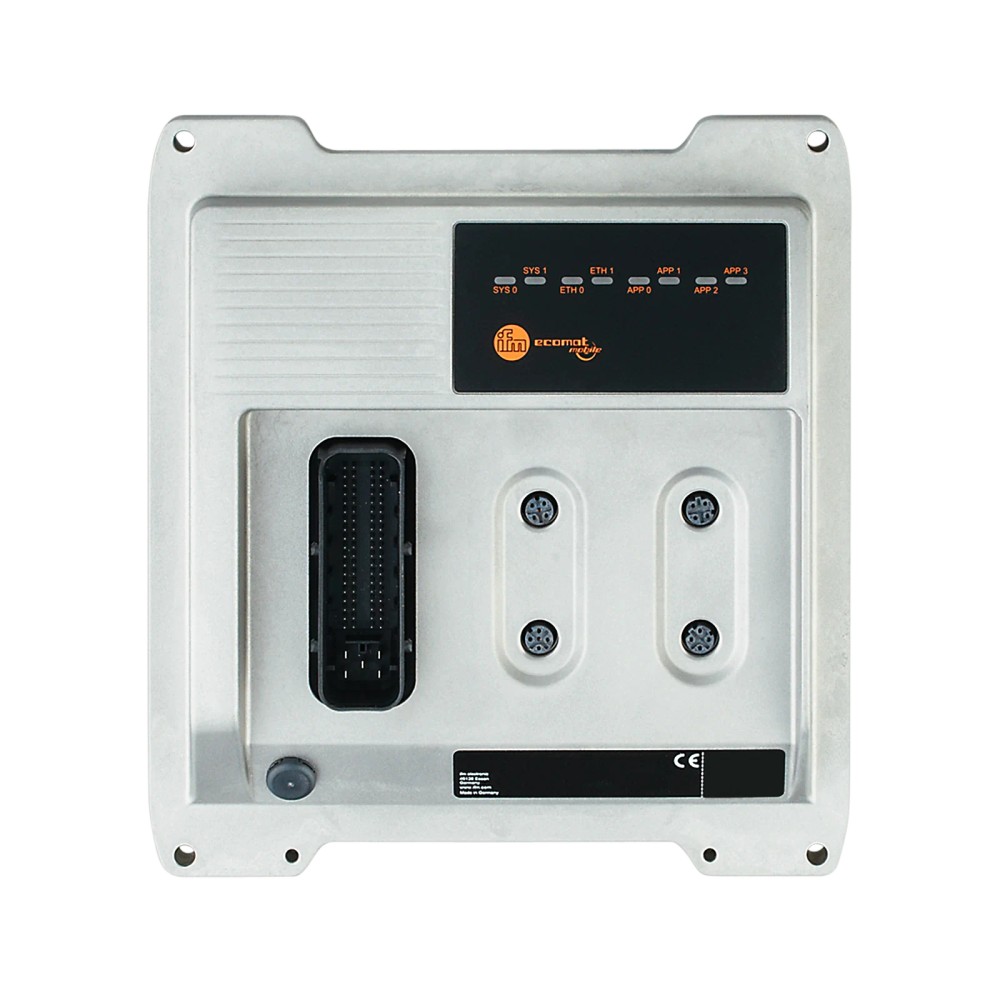

Imagem meramente ilustrativa

R$ 10.155,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR710S
EAN: 4021179320221
NCM do produto: 85371020

Destaques do Produto Aplicação Máquinas...mais

Fechar menu

Saiba mais sobre: "CR710S IFM - Controlador Programável IFM Máquinas Móveis 37 I/O Ethernet CAN RS232"

Destaques do Produto

Aplicação

Máquinas móveis

Quantidade de I/O

37 entradas e saídas no total

Alimentação

12 / 24 V DC nominal; operação de 8...32 V DC

Comunicação

Ethernet, CAN e RS232

Programação

CODESYS 3.5

Proteção do invólucro

IP 65 / IP 67

Por que comprar IFM na Melhor Indústria?

Sobre o Controlador Programável IFM para Máquinas Móveis ecomatController/37 CR710S

O IFM CR710S é um controlador programável destinado à automação de máquinas móveis. Reúne 37 entradas e saídas, interfaces Ethernet, CAN e RS232, e programação em CODESYS 3.5. Seu invólucro de alumínio revestido com pó possui grau de proteção IP 65/IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	CR710S
Total de entradas e saídas	37
Interfaces	2 Ethernet, 4 CAN e 1 RS232
Tensão nominal	12 / 24 V DC
Tensão de operação	8...32 V DC
Grau de proteção	IP 65 / IP 67
Temperatura de operação	-40...85 °C
Programação	CODESYS 3.5
Dimensões	219 x 203 x 47 mm
Montagem	Roscada, 4 x M6

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Projetos de automação de máquinas móveis que necessitam de controlador programável com 37 entradas e saídas no total.
Sistemas que utilizem alimentação DC dentro da faixa operacional informada de 8...32 V e interfaces Ethernet, CAN ou RS232.
Instalações cuja montagem roscada em quatro pontos M6 e dimensões de 219 x 203 x 47 mm sejam compatíveis com o espaço disponível.

⚠ Considere outro se precisa de:

Não especificado na ficha: não é possível afirmar incompatibilidade com uma aplicação, veículo ou dispositivo específico sem validar requisitos elétricos, de comunicação, montagem e programação do projeto.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: controle programável de máquinas móveis. A ficha informa operação entre -40 e 85 °C, alimentação de 8...32 V DC e proteção IP 65/IP 67; confirme se as condições reais da instalação e os requisitos do projeto estão dentro desses limites.
Possibilidade de uso em arquitetura de controle que empregue Ethernet, CAN ou RS232, desde que o protocolo e a configuração necessários coincidam com os especificados. Essa aplicação deve ser validada com o datasheet e o projeto de integração; a ficha não identifica máquinas ou modelos específicos.
A instalação pode ser avaliada em ambientes cuja montagem aceite quatro pontos M6 e as dimensões de 219 x 203 x 47 mm. A adequação mecânica ao equipamento depende do espaço e dos pontos de fixação disponíveis.

COMO ESCOLHER

Antes de comprar o Controlador Programável IFM para Máquinas Móveis ecomatController/37 CR710S, verifique estes pontos:

Escolha o CR710S quando

A aplicação for de máquinas móveis e exigir 37 entradas e saídas no total, programação CODESYS 3.5 e comunicação por Ethernet, CAN ou RS232, respeitando os limites elétricos, ambientais e de montagem informados.

Avalie outra configuração quando

O projeto exigir quantidade ou tipos de I/O, protocolos, alimentação, dimensões ou interfaces diferentes dos especificados. A ficha não identifica um modelo alternativo; compare os requisitos com o datasheet oficial antes de selecionar outro controlador.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Controlador programável para máquinas móveis	Classificação e aplicação informadas para o produto.
Família	ecomatController/37	Família indicada no cadastro do produto.
Descrição	ecomatController	Designação de produto fornecida no anúncio.
Modelo / SKU / Part number	CR710S	Código de identificação do produto.
GTIN	4021179320221	Identificador comercial informado.
Marca	IFM / ifm electronic	Fabricante indicado no cadastro.

Alimentação e dados elétricos
Tensão nominal DC	12 / 24 V	Valores nominais declarados.
Tensão de operação DC	8...32 V DC	Faixa operacional declarada; não extrapolar esses limites.
Consumo de potência	12 W (VBB30)	Valor e condição de referência indicados no cadastro técnico.
Proteção contra inversão de polaridade	Sim	Recurso elétrico declarado na ficha.

Entradas
Entradas digitais	20	Quantidade declarada.
Entradas analógicas	16	Quantidade declarada.
Entradas de frequência	8	Quantidade declarada.
Entradas de resistência	4	Quantidade declarada.
Quantidade total de entradas	20	Quantidade total apresentada no cadastro; consulte o datasheet para distribuição e configuração dos canais.

Saídas e total de I/O
Quantidade total de entradas e saídas	37	Total de I/O informado na descrição do produto.
Saídas totais	17	Quantidade total declarada.
Saídas digitais	16	Quantidade declarada.
Saídas analógicas	1	Quantidade declarada.
Saídas PWM	16	Quantidade declarada.
Saídas PWM-I	10	Quantidade declarada no cadastro técnico.
Saídas em ponte H	2	Quantidade declarada no cadastro técnico.

Processamento e memória
Processador	32-Bit Triple-Core	Arquitetura de processamento declarada.
Memória Flash	9 MByte	Capacidade de memória não volátil indicada.
Memória RAM	2.7 MByte	Memória de trabalho indicada.
Memória remanescente	10 kByte	Capacidade declarada no cadastro técnico.
Sistema operacional	Sistema operacional em tempo real	Tipo de sistema operacional informado.
Tempo de inicialização	< 3 s	Tempo informado no cadastro técnico.

Interfaces e protocolos
Interfaces Ethernet	2	Quantidade declarada.
Padrões de transmissão Ethernet	10Base-T; 100Base-TX	Padrões Ethernet informados.
Protocolos Ethernet	TCP/IP; UDP/IP; Modbus TCP	Protocolos listados para Ethernet.
Interfaces CAN	4	Quantidade declarada.
Protocolos CAN	CANopen; SAE J1939; CANopen Safety	Protocolos listados para CAN.
Taxa de transmissão CAN	20 kBit/s...1 MBit/s	Faixa de transmissão informada.
Interface RS232	1	Quantidade declarada.
Função de CLP IEC 61131-3	Sim	Compatibilidade funcional declarada.
Software de programação	CODESYS 3.5	Ambiente de programação informado.

Condições ambientais e proteção
Grau de proteção	IP 65 / IP 67	Classificações de proteção declaradas para o produto; consulte o fabricante para condições de ensaio e instalação aplicáveis.
Temperatura de operação	-40...85 °C	Faixa ambiental de operação declarada.
Temperatura de armazenamento	-40...85 °C	Faixa ambiental de armazenamento declarada.
Umidade relativa máxima	90% sem condensação	Limite informado para umidade relativa do ar.
Altitude máxima	3000 m acima do nível do mar	Limite de altitude informado.

Dados mecânicos
Dimensões	219 x 203 x 47 mm	Dimensões informadas no cadastro.
Montagem	Roscada, 4 x M6	Método e quantidade de pontos de montagem declarados.
Material do invólucro	Fundição de alumínio revestido com pó	Material e acabamento especificados.
Peso	1546.3 g	Peso indicado no cadastro técnico.

Certificações e normas
Certificações e normas declaradas	UN/ECE-R10; DIN EN 61000-6-2; DIN EN 61000-6-4; ISO 7637-2; EN 45545-2; EN 50121-3-2; ISO 16750-3; EN 60068-2-6; EN 60068-2-30; EN 60068-2-78; EN 60068-2-52; IEC 61010-1; IEC 61010-2-201; ISO 13849-1 PL d; IEC 61508 SIL 2; IEC 62061 SIL 2; ISO 25119 AgPLd; ISO 26262 ASIL C	Relação de certificações e normas fornecida no cadastro; verifique no datasheet o escopo aplicável ao projeto.

Dados comerciais e classificação
NCM	8537.10.20	Código fiscal informado no cadastro.

COMPATIBILIDADE

Comunicação

• Ethernet: 2 interfaces; padrões 10Base-T e 100Base-TX; protocolos TCP/IP, UDP/IP e Modbus TCP.

• CAN: 4 interfaces; protocolos CANopen, SAE J1939 e CANopen Safety; taxa de transmissão informada de 20 kBit/s a 1 MBit/s.

• RS232: 1 interface.

• Programação em CODESYS 3.5; função de CLP conforme IEC 61131-3.

Conexões

Elétrica Alimentação em corrente contínua: tensão nominal de 12 / 24 V DC e faixa de operação de 8...32 V DC. A ficha informa proteção contra inversão de polaridade. Consulte o datasheet para identificação de pinos e requisitos completos de ligação.

Processo Não há conexão de processo de fluido especificada. O produto é um controlador programável; a conexão mecânica informada é montagem roscada em 4 x M6.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com alimentação DC dentro de 8...32 V e interfaces Ethernet, CAN ou RS232 requeridas	✓	As faixas de tensão e interfaces estão especificadas para o CR710S; confira os protocolos e requisitos detalhados do sistema.
Rede Ethernet que utiliza TCP/IP, UDP/IP ou Modbus TCP	✓	Esses protocolos Ethernet constam na ficha do produto.
Rede CAN que utiliza CANopen, SAE J1939 ou CANopen Safety	✓	Esses protocolos CAN constam na ficha; a taxa informada é de 20 kBit/s a 1 MBit/s.
Projeto que exige alimentação fora da faixa de 8...32 V DC	✗	A tensão de operação declarada é de 8...32 V DC; não há suporte declarado para operação fora desse intervalo.
Instalação que requer montagem em 4 x M6 e dispõe de espaço para 219 x 203 x 47 mm	✓	A montagem e as dimensões informadas permitem verificar a compatibilidade mecânica com o projeto; confirme também os espaços de instalação necessários.
Aplicação que depende de tipos de I/O ou pinagem não confirmados no datasheet	✗	A compatibilidade específica não pode ser confirmada apenas pelo total de I/O. Verifique a distribuição dos canais e a pinagem no documento oficial.

INSTALAÇÃO

Como instalar o Controlador Programável IFM para Máquinas Móveis ecomatController/37 CR710S

Confirme no projeto a tensão DC disponível e se ela está dentro da faixa de operação de 8...32 V DC.
Verifique dimensões, posição dos quatro pontos M6 e espaço disponível antes de fixar o controlador.
Consulte o datasheet oficial para identificar conectores, pinagem e requisitos de ligação; não conecte cabos com base apenas na descrição resumida.
Planeje as ligações de alimentação, entradas, saídas e comunicação conforme os diagramas e a configuração do sistema.
Conecte Ethernet, CAN ou RS232 somente conforme os requisitos de rede, protocolo e pinagem definidos para a aplicação.
Configure e valide o programa em CODESYS 3.5; confira alimentação, comunicação e estados de I/O na colocação em serviço.

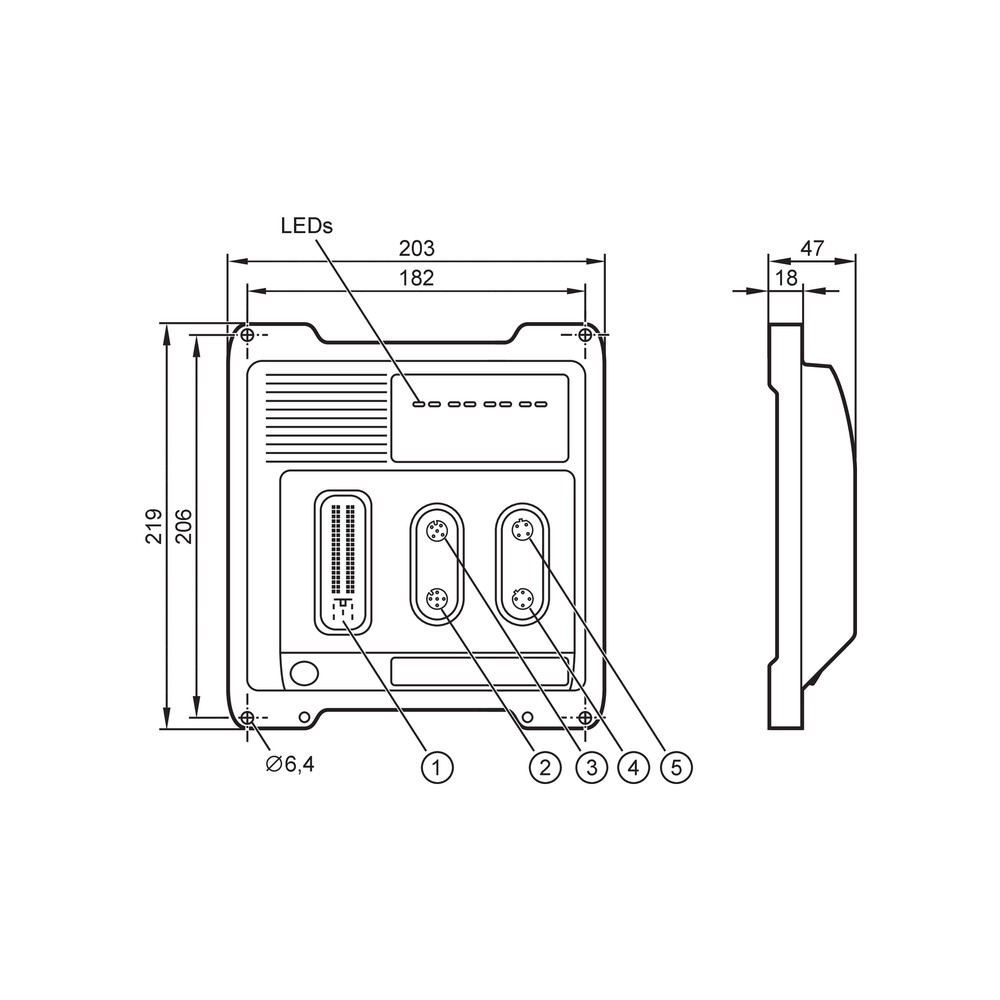

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não inicializa.	Alimentação ausente ou tensão fora da faixa operacional declarada.	Meça a tensão DC nos pontos de alimentação conforme a pinagem oficial e confirme se está entre 8 e 32 V DC.
A comunicação Ethernet não é estabelecida.	Configuração de rede, protocolo ou ligação incompatível com os parâmetros do sistema.	Confirme cabeamento e configuração de rede e verifique se a aplicação utiliza TCP/IP, UDP/IP ou Modbus TCP, conforme aplicável.
A comunicação CAN não funciona ou apresenta falhas.	Protocolo, taxa de transmissão ou ligação configurados de forma diferente entre os dispositivos.	Compare protocolo e taxa configurada com os requisitos da rede; a faixa CAN informada para o controlador é 20 kBit/s a 1 MBit/s.
Uma entrada ou saída não apresenta o comportamento esperado.	Canal, tipo de sinal, configuração de programa ou ligação não correspondentes à aplicação.	Confira a distribuição e a pinagem no datasheet, verifique a ligação do canal e valide a configuração no programa CODESYS 3.5.

DOCUMENTAÇÃO TÉCNICA

Folha de dados CR710S em português (Datasheet) Desenho em escala CR710S (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o CR710S e para quem ele serve?

É um controlador programável IFM da família ecomatController/37, destinado à automação de máquinas móveis. Reúne 37 entradas e saídas no total e interfaces Ethernet, CAN e RS232.

Quais protocolos de comunicação ele suporta?

A ficha lista TCP/IP, UDP/IP e Modbus TCP para Ethernet, além de CANopen, SAE J1939 e CANopen Safety para CAN. Também informa uma interface RS232.

O produto acompanha cabos ou conectores?

A ficha fornecida não informa acessórios incluídos. Consulte o datasheet ou o fornecedor para confirmar o conteúdo fornecido com a unidade.

Posso usar o controlador com alimentação fora de 8 a 32 V DC?

A faixa de operação especificada é de 8...32 V DC. A ficha não declara operação fora desse intervalo.

O CR710S é indicado para uma instalação que não permite quatro pontos M6?

A montagem indicada é roscada em 4 x M6. Se a instalação não atender a essa configuração, a compatibilidade mecânica não está confirmada e deve ser avaliada antes da seleção.

O controlador é adequado para comunicação com um dispositivo que usa um protocolo não listado?

A ficha lista os protocolos Ethernet e CAN informados na descrição técnica, além de uma interface RS232. A compatibilidade com outro protocolo não pode ser confirmada com os dados disponíveis; verifique o datasheet e os requisitos do dispositivo.

O que verificar se o CR710S não liga?

Verifique primeiro se a alimentação está conectada corretamente e se a tensão está dentro de 8...32 V DC. Consulte a pinagem oficial antes de medir nos terminais.

O que conferir se uma entrada ou saída não responder?

Verifique a ligação e a identificação do canal na pinagem e confirme se o programa e a configuração correspondem ao tipo de sinal usado. Consulte a distribuição de canais no datasheet.

Como decidir entre o CR710S e outro controlador?

Compare primeiro o total e os tipos de I/O, a alimentação, os protocolos e a montagem requeridos pelo projeto com as especificações do CR710S. A ficha não fornece uma alternativa de modelo para comparação.

Que cuidados devo ter na instalação e configuração?

Confira dimensões e pontos M6, respeite a faixa de alimentação e consulte o datasheet para pinagem e ligações. A programação indicada é feita em CODESYS 3.5.

GLOSSÁRIO TÉCNICO

I/O

Conjunto de entradas e saídas usado para receber sinais e comandar dispositivos no sistema de controle (Ref.: quantidade total de 37 entradas e saídas).

CANopen

Protocolo de comunicação para redes CAN listado para o controlador (Ref.: protocolos CAN).

SAE J1939

Protocolo de comunicação CAN listado na ficha do produto (Ref.: protocolos CAN).

Modbus TCP

Protocolo de comunicação Ethernet listado para o controlador (Ref.: protocolos Ethernet).

IP 65 / IP 67

Graus de proteção declarados para o invólucro; as condições de aplicação devem ser verificadas no datasheet (Ref.: grau de proteção).
