- Referência do fabricante: CR3122
- EAN: 4021179348171
- NCM do produto: 85176299
Destaques do Produto
Tipo de Interface
CAN...mais
Saiba mais sobre: "CR3122 IFM - Gateway ISOBUS ifm Automação móvel IP67, 2x CAN, 12-27V"
Destaques do Produto
Tipo de Interface
CAN / ISOBUS
Tensão
12...27 V DC
Grau de Proteção
IP67
Número de Interfaces CAN
2
Conexão
M12
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

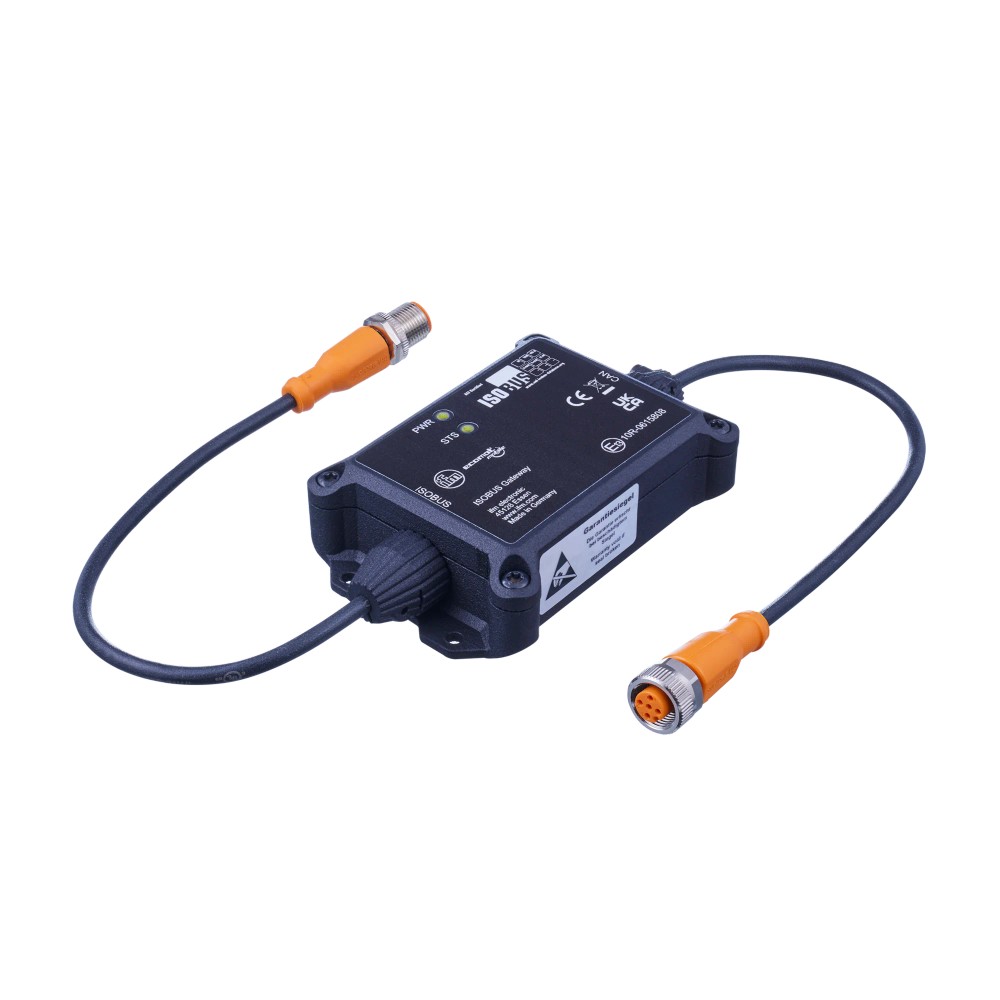

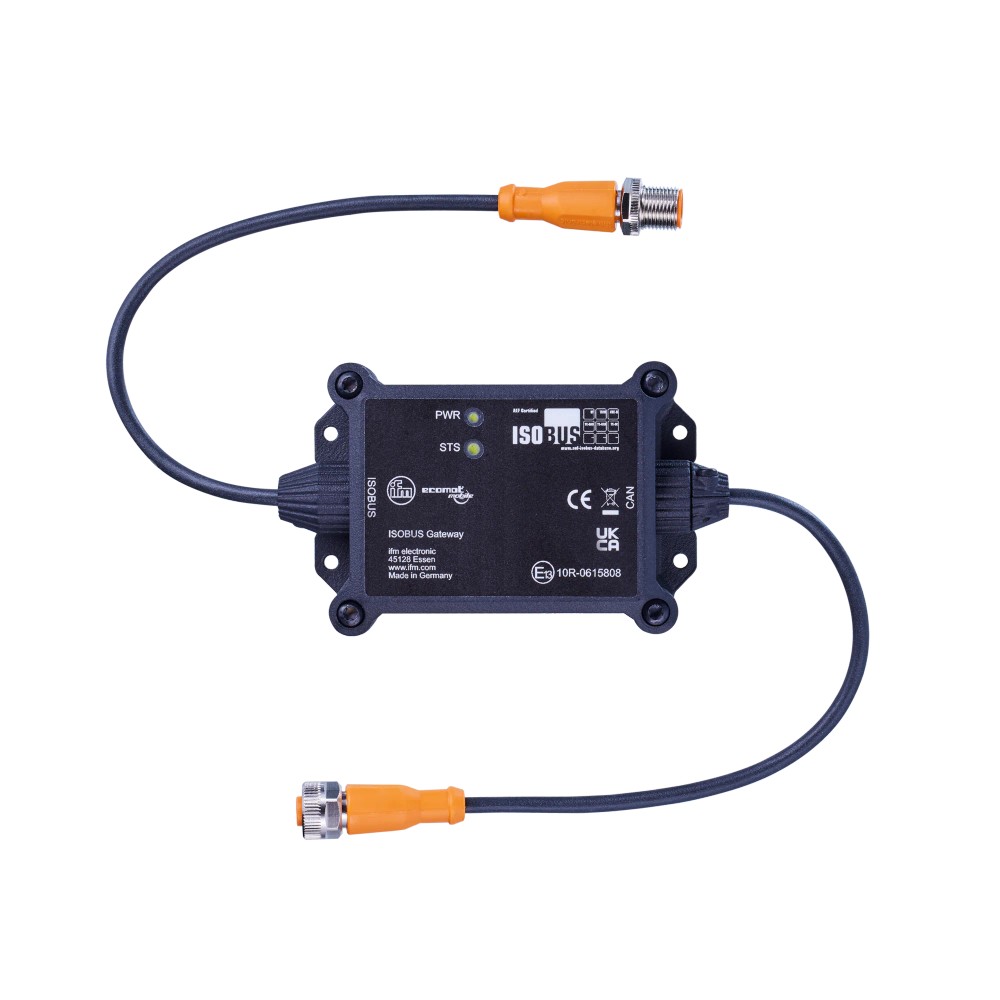

Sobre o CR3122 IFM - Gateway ISOBUS ifm Automação móvel IP67
O Gateway ISOBUS CR3122 é uma solução robusta da ifm projetada para a integração de sistemas em máquinas móveis e agrícolas. Através de duas interfaces CAN independentes e compatibilidade ISO 11783, ele atua na conversão e gerenciamento de dados críticos de barramento. O dispositivo destaca-se pelo grau de proteção IP67, ampla faixa de temperatura operacional e processamento baseado em ARM Cortex M4.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | CR3122 |
| Marca | IFM |
| Interface de comunicação | CAN Interface 2.0 A/B |
| Tensão de operação | 12...27 V DC |
| Temperatura operacional | -40...80 °C |
| Grau de proteção | IP67 |
| Dimensões | 72 x 120 x 29 mm |
| Material | PA 12 preto |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Sistemas de automação móvel baseados no protocolo ISO 11783 (ISOBUS).
- Integração entre dispositivos CAN 2.0 A/B e redes ISOBUS.
- Aplicações que requerem alto grau de proteção IP67 e resistência a temperaturas extremas (-40...80 °C).
⚠ Considere outro se precisa de:
- Instalações expostas a tensões fora do intervalo de 12...27 V DC.
- Ambientes que exijam resistência de terminação ISOBUS interna integrada (o modelo não possui).
- Aplicações que demandem taxas de transmissão fora da faixa de 125...1000 kBaud.
APLICAÇÕES E USO
- Sistemas de controle ISOBUS em tratores e maquinário agrícola.
- Integração entre diferentes barramentos CAN em veículos de automação móvel.
- Conversão de dados entre protocolos de máquinas pesadas para monitoramento via rede ISOBUS.
- Aplicações em ambientes externos agressivos que exigem alta resistência térmica e mecânica.
COMO ESCOLHER
Antes de comprar o CR3122 IFM - Gateway ISOBUS ifm Automação móvel IP67, verifique estes pontos:
Quando escolher o CR3122
Utilize este gateway quando houver necessidade de conectar dispositivos ou redes CAN 2.0 A/B ao ecossistema ISOBUS (ISO 11783) em máquinas móveis e agrícolas.
Quando buscar outra alternativa
Se a aplicação não requer comunicação via protocolo ISOBUS ou se o projeto necessita de resistência de terminação ISOBUS interna (que o CR3122 não possui), avalie outros controladores de automação móvel específicos para I/O básico ou modelos com topologia de terminação distinta.
ESPECIFICAÇÕES TÉCNICAS
| Processamento e Memória | ||
|---|---|---|
| Processador | ARM Cortex M4 32 bit | Capacidade de processamento central para execução de lógica e gerenciamento de gateway. |
| Memória Programa | 1,5 MB Flash | Espaço disponível para armazenamento de firmware e lógica de aplicação. |
| Memória RAM | 320 kB | Memória de trabalho para processamento dinâmico de dados. |
| Memória FRAM | 16 kB | Armazenamento não volátil para parâmetros críticos. |
| Interfaces e Comunicação | ||
|---|---|---|
| Interfaces CAN | 2 | Quantidade física de portas de comunicação CAN disponíveis. |
| Interface CAN | CAN 2.0 A/B ISO 11898 | Padrão de barramento de comunicação suportado. |
| Interface ISOBUS | CAN Interface ISO 11783 | Compatibilidade com padrão ISOBUS para máquinas agrícolas. |
| Taxa de transmissão CAN | 250 (125...1000) kBaud | Velocidade de transferência de dados configurável. |
| Resistência de terminação CAN | 120 Ohm (interna) | Integrado na interface CAN para estabilização de rede. |
| Dados Elétricos | ||
|---|---|---|
| Tensão de operação | 12...27 DC V | Faixa de alimentação DC permitida para operação contínua. |
| Consumo de corrente | 11...48 mA | Faixa de consumo energético do dispositivo em operação. |
| Display status | 1 x LED, verde/vermelho | Indicador visual de diagnóstico e estado da operação. |
| Dados Mecânicos e Ambientais | ||
|---|---|---|
| Grau de proteção | IP 67 | Proteção contra poeira e imersão temporária. |
| Temperatura ambiente | -40...80 °C | Faixa de temperatura operacional permitida. |
| Invólucro | PA 12 preto, retangular | Material e formato da carcaça do dispositivo. |

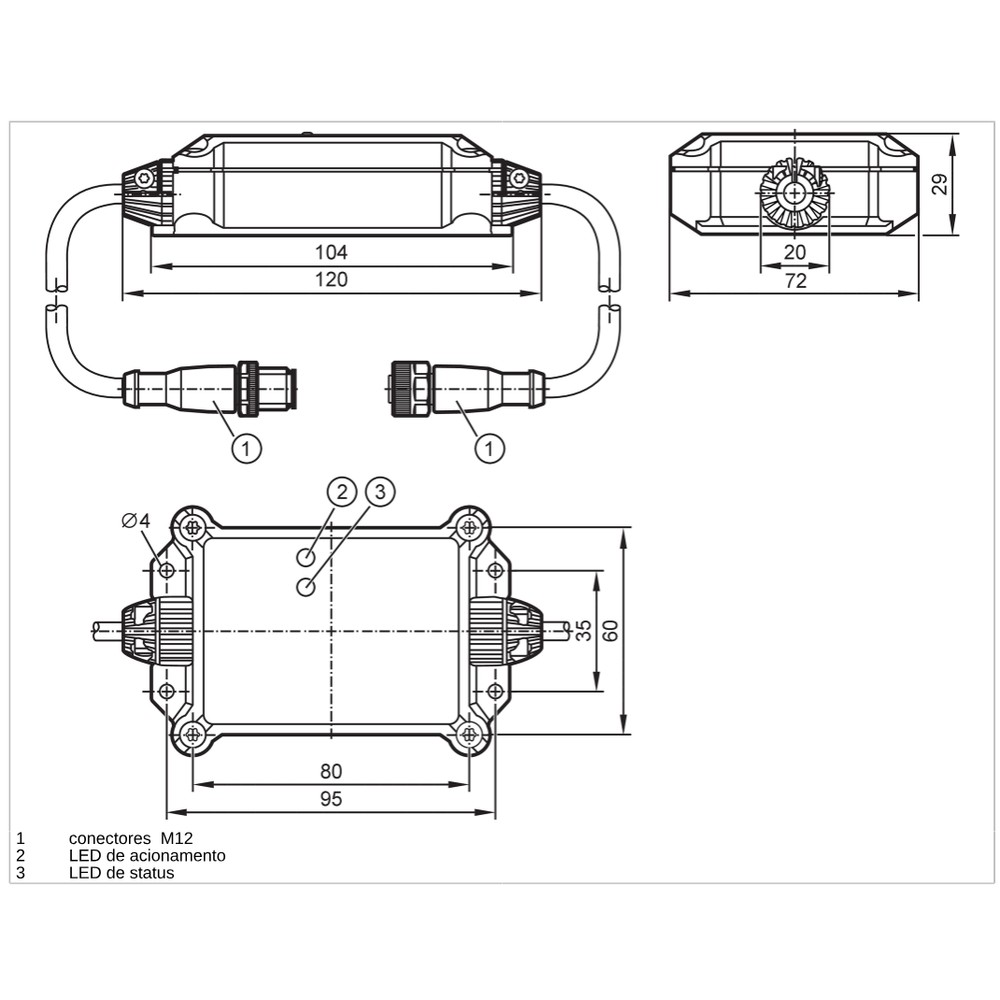

| Dimensões | 72 x 120 x 29 mm | Dimensões físicas externas para montagem. |
COMPATIBILIDADE
Comunicação
• CAN Interface 2.0 A/B ISO 11898
• ISOBUS (ISO 11783)
Conexões
Elétrica
1 x M12 (CAN), 1 x M12 (ISOBUS)
Processo
M12, 5 polos, codificação A
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Redes baseadas em ISO 11783 (ISOBUS) | ✓ | O produto possui interface dedicada conforme padrão ISO 11783. |
| Redes CAN padrão 2.0 A/B | ✓ | Possui duas interfaces integradas compatíveis com este padrão. |
| Aplicações com alta vibração e temperatura (-40 a 80°C) | ✓ | Especificado com alto grau de proteção e materiais resistentes para ambientes móveis. |
| Aplicações sem terminação externa | ✗ | O modelo não possui terminação ISOBUS interna; requer terminação externa. |
INSTALAÇÃO
Como instalar o CR3122 IFM - Gateway ISOBUS ifm Automação móvel IP67
- Verifique se a rede CAN está desenergizada antes de realizar as conexões.
- Fixe o CR3122 em local com vibração controlada e que permita o acesso aos conectores.
- Conecte o cabo ISOBUS (M12, 5 pinos) na porta designada, observando a pinagem do manual.
- Conecte a interface CAN (M12, 5 pinos) nos dispositivos CAN da máquina.
- Certifique-se de que a terminação de 120 Ohm na rede CAN esteja instalada nas extremidades do barramento.
- Após a conexão física, ligue a alimentação (12-27V DC) e verifique o LED de status para confirmar a operação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Erros de comunicação intermitentes no barramento CAN. | Terminação de barramento CAN ausente ou incorreta (diferente de 120 Ohm). | Medir a resistência entre CAN_H e CAN_L com o barramento desenergizado. |
| O dispositivo não liga ou LED de status não acende. | Falha na alimentação de tensão dentro da faixa nominal (12-27V). | Verificar a tensão de alimentação nos terminais de entrada com um multímetro. |
| Perda de sinal ou comportamento errático do Gateway. | Umidade ou oxidação nos contatos do conector M12. | Inspecionar visualmente os pinos do conector M12 quanto a sinais de corrosão ou entrada de água. |
| Gateway não é reconhecido pelos outros nós da rede. | Configuração de taxa de transmissão (Baud rate) incompatível com a rede. | Verificar se a taxa configurada (ex: 250 kBaud) coincide com a dos demais dispositivos da rede. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o Gateway ISOBUS CR3122 da ifm?
O CR3122 é um Gateway ISOBUS projetado pela ifm para conversão e integração de dados em máquinas móveis, servindo como ponte de comunicação entre dispositivos CAN e a rede ISOBUS.
Para quais aplicações o CR3122 é indicado?
Ele é destinado principalmente para aplicações de automação móvel e controle agrícola que demandam conformidade com o padrão ISO 11783.
O CR3122 possui resistência de terminação ISOBUS interna?
O dispositivo não possui resistência de terminação ISOBUS integrada; o usuário deve garantir a terminação adequada da rede externamente segundo a norma ISO 11783.
O gateway suporta tensões superiores a 27V DC?
Não, este modelo não é compatível com tensões de operação fora da faixa de 12 a 27V DC, e o uso fora deste intervalo pode comprometer o funcionamento do componente.
Como diagnosticar falhas de comunicação CAN neste gateway?
Sintomas como falhas de comunicação intermitentes no barramento CAN podem indicar um erro de terminação ou degradação da linha; verifique se a resistência de terminação de 120 Ohm está corretamente aplicada conforme a topologia do barramento.
O que significa o LED de status do dispositivo estar vermelho?
Observe o status do LED (verde/vermelho). Um LED vermelho fixo ou piscante pode indicar erro de barramento ou falha na configuração de software; consulte o manual para códigos de erro específicos.
Quantas interfaces CAN o CR3122 oferece?
Sim, este Gateway possui duas interfaces CAN independentes (CAN 2.0 A/B ISO 11898) integradas, permitindo uma comunicação versátil em redes de máquinas móveis.
Este gateway substitui controladores de I/O convencionais?
O CR3122 é uma solução dedicada ao gateway ISOBUS. Se sua aplicação exige apenas controle de I/O simples sem necessidade de integração ISOBUS, avalie outros controladores da linha de automação móvel da ifm.
Quais cuidados tomar durante a instalação elétrica?
A instalação deve garantir a vedação correta do conector M12 para manter o grau de proteção IP67, evitando a entrada de umidade em ambientes severos de automação móvel.
Qual a procedência deste produto?
O faturamento é realizado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência oficial do equipamento e suporte técnico direto do fabricante.
GLOSSÁRIO TÉCNICO
ISOBUS
Protocolo de comunicação padronizado (ISO 11783) para sistemas de controle e transferência de dados entre máquinas agrícolas e implementos.
CAN 2.0 A/B
Protocolo de comunicação de rede serial robusto, amplamente utilizado em veículos e máquinas móveis para troca de dados entre módulos (Ref.: ISO 11898).
IP67
Grau de proteção que garante vedação total contra poeira e proteção contra imersão temporária em água.
Resistência de terminação
Resistor de 120 Ohm posicionado nas extremidades do barramento CAN para evitar reflexão de sinal e garantir a integridade da comunicação.
FRAM
Memória de acesso aleatório ferroelétrica; memória não volátil usada para armazenar parâmetros críticos do sistema que devem ser preservados sem energia.
