Módulo E/S IFM CR3008 - PWM para Analógico 4-20mA

Pré-visualizar: CR3008 IFM - Módulo E/S IFM Máquinas Móveis PWM p/ Analógico 4-20mA

CR3008 IFM - Módulo E/S IFM Máquinas Móveis PWM p/ Analógico 4-20mA

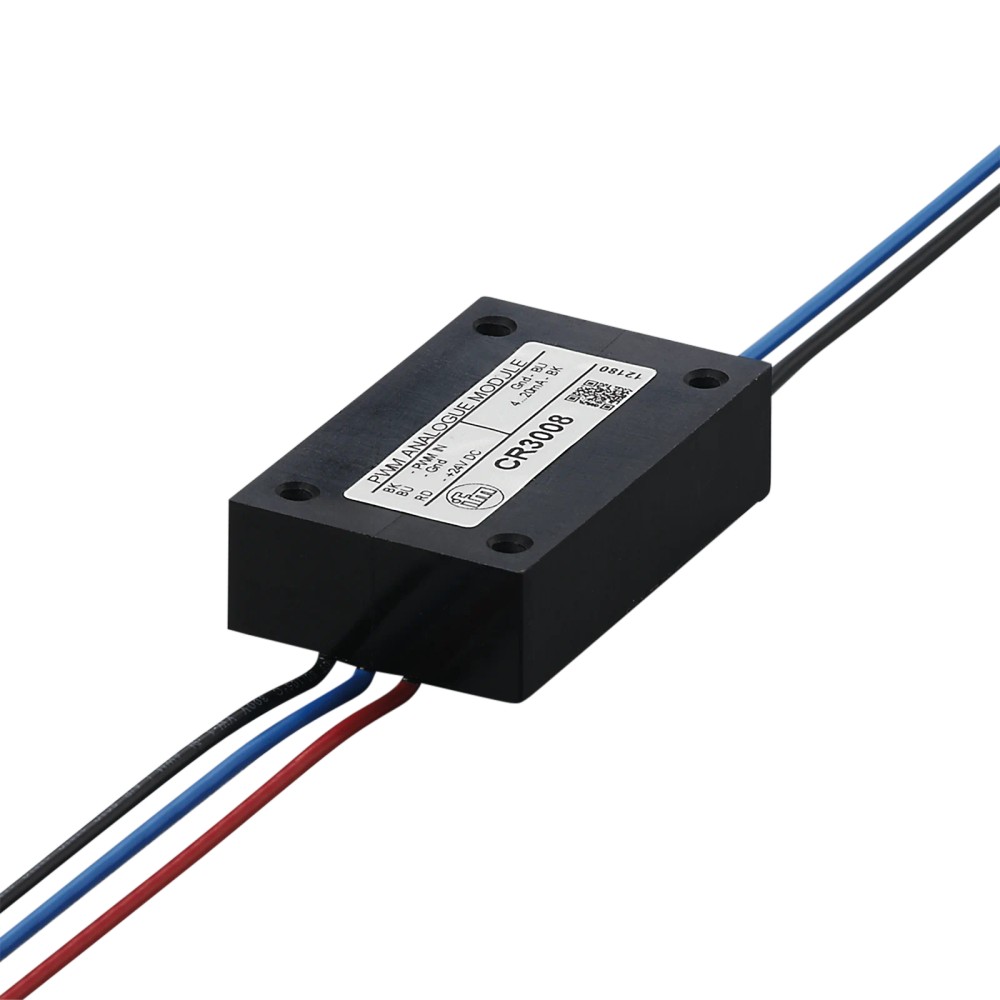

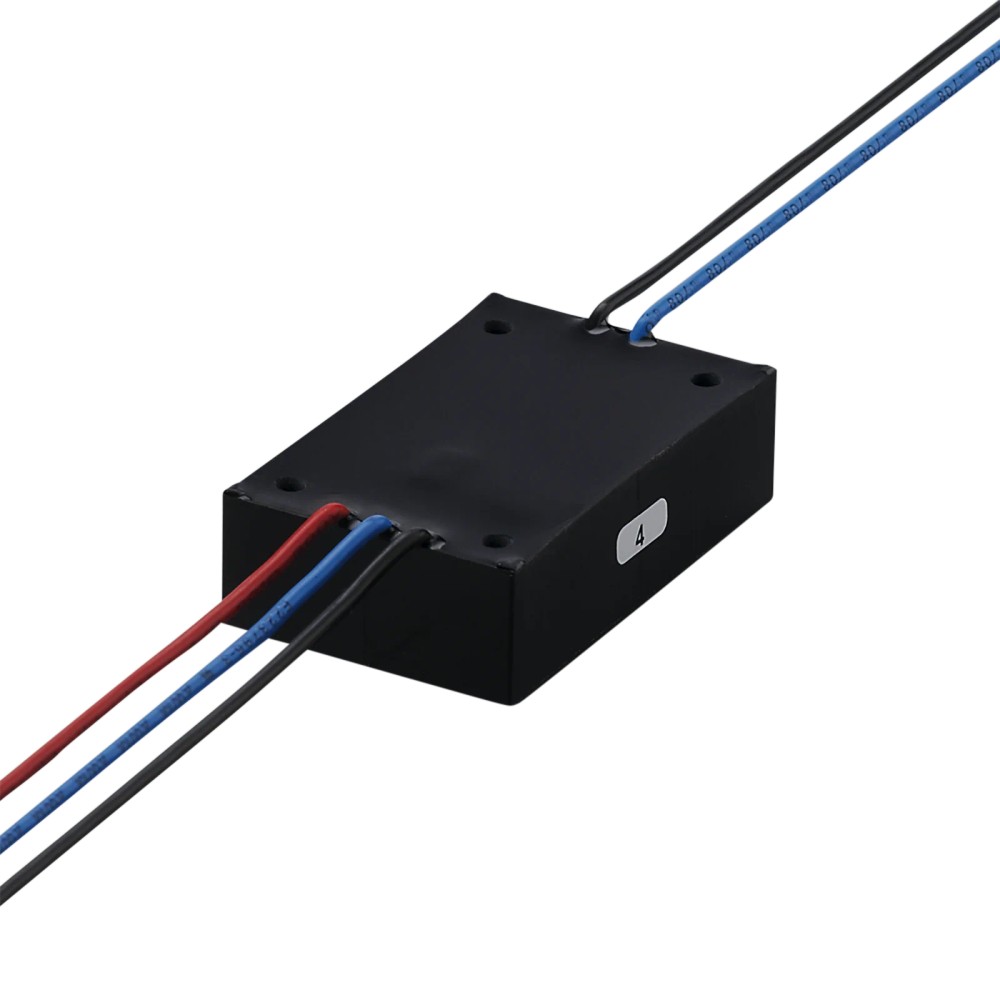

Imagem meramente ilustrativa

R$ 1.202,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR3008
EAN: 4021179295697
NCM do produto: 85371090

Destaques do Produto Entrada 1 sinal PWM;...mais

Fechar menu

Saiba mais sobre: "CR3008 IFM - Módulo E/S IFM Máquinas Móveis PWM p/ Analógico 4-20mA"

Destaques do Produto

Entrada

1 sinal PWM; 24 V DC ± 20%

Frequência PWM

122 Hz

Saída

1 saída analógica de 4–20 mA

Alimentação

19,2–28,8 V DC

Proteção

IP 67

Instalação

Cabo de ligação de 0,28 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo E/S IFM CR3008 para máquinas móveis, entrada PWM e saída analógica de 4–20 mA

O IFM CR3008 é um módulo de entrada e saída para máquinas móveis que converte um sinal PWM em uma saída analógica de 4–20 mA. Possui uma entrada PWM e uma saída analógica, com frequência PWM indicada de 122 Hz. Opera com alimentação de 19,2 a 28,8 V DC e tem proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Código do produto	CR3008
Função	Conversão de sinal PWM para saída analógica
Entradas	1 entrada PWM; sinal de 24 V DC ± 20%
Frequência PWM	122 Hz
Saída analógica	1 saída, 4–20 mA
Alimentação	19,2–28,8 V DC
Grau de proteção	IP 67
Dimensões	54 × 34 × 15 mm
Conexão elétrica	Cabo de 0,28 m com extremidades equipadas com mangas de extremidade

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em máquinas móveis que necessitem converter um sinal PWM compatível em uma corrente analógica de 4–20 mA.
Instalações em que a alimentação disponível esteja entre 19,2 e 28,8 V DC e a entrada seja um sinal PWM de 24 V DC ± 20%, com frequência indicada de 122 Hz.
Montagens que atendam às condições ambientais e de conexão indicadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecione para obter uma saída de tensão ou uma saída analógica diferente de 4–20 mA.
Não selecione quando o sinal de entrada exigido não for PWM ou quando os valores de alimentação e sinal não atenderem às especificações do produto.
A ficha não informa compatibilidade com protocolos de comunicação, motores específicos ou modelos particulares de máquinas; confirme esses requisitos no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: uso como módulo E/S em máquinas móveis, com entrada PWM e saída analógica de 4–20 mA.
Possibilidade condicionada à validação do sistema: integração do sinal de corrente com uma entrada analógica compatível do equipamento de controle. A ficha não identifica controladores ou modelos específicos.
A operação deve respeitar a alimentação, o sinal de entrada e as faixas ambientais especificadas. A ficha não descreve cenários de máquina ou condições adicionais de montagem.

COMO ESCOLHER

Antes de comprar o Módulo E/S IFM CR3008 para máquinas móveis, entrada PWM e saída analógica de 4–20 mA, verifique estes pontos:

Escolha o CR3008

Quando a aplicação exigir uma entrada PWM e uma saída de corrente analógica de 4–20 mA, com alimentação de 19,2–28,8 V DC. Confira também a frequência indicada de 122 Hz e a faixa do sinal PWM de 24 V DC ± 20%.

Avalie outra solução

Quando o sistema exigir saída de tensão, outro tipo de entrada ou uma frequência e sinal PWM diferentes dos informados. A ficha não identifica modelos alternativos; valide a seleção com os requisitos do sistema e a documentação IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante.
Código do artigo / SKU / part number	CR3008	Código de identificação do produto.
Tipo de produto	Módulo E/S para máquinas móveis; módulo de invólucro	Categoria funcional e construção informadas na ficha.
Função	PWM / módulo analógico	Conversão indicada entre entrada PWM e saída analógica.
GTIN	4021179295697	Identificador comercial do produto.
NCM	8537.10.90	Classificação fiscal informada no cadastro.

Dados elétricos
Tensão de operação	19,2–28,8 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 30 mA	Consumo indicado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado pelo fabricante.
Carga máxima	600 Ω	Limite de carga informado para a saída.

Entradas e saídas
Quantidade de entradas PWM	1	Número de entradas indicado na ficha.
Sinal da entrada PWM	24 V DC ± 20%	Condição elétrica especificada para a entrada PWM.
Frequência PWM	122 Hz	Frequência informada no cadastro técnico.
Quantidade de saídas analógicas	1	Número de saídas indicado na ficha.
Corrente da saída analógica	4–20 mA	Tipo e faixa de saída especificados.

Conexão elétrica e pinagem
Cabo	0,28 m	Comprimento informado para o condutor de ligação.
Terminação dos fios	Extremidades equipadas com mangas de extremidade	Preparação do cabo indicada na ficha.
Pinagem da entrada	Vermelho: +24 V DC; preto: PWM IN; azul: GND	Identificação dos condutores da entrada conforme ficha.
Pinagem da saída	Preto: 4–20 mA; azul: GND	Identificação dos condutores da saída conforme ficha.

Condições ambientais e proteção
Grau de proteção	IP 67	Grau de proteção declarado para o produto.
Temperatura ambiente	−40 a 85 °C	Faixa ambiente informada para o módulo.
Temperatura dos fios em movimento	−5 a 105 °C	Limite informado especificamente para fios em movimento.
Temperatura dos fios em repouso	−30 a 105 °C	Limite informado especificamente para fios em repouso.

Dados mecânicos e materiais
Dimensões	54 × 34 × 15 mm	Dimensões externas informadas no cadastro.
Material do invólucro	Poliamida reforçada com fibra de vidro	Material de construção informado.
Peso	72 g	Peso indicado nos atributos técnicos do produto.

Fornecimento
Acessório incluído	Condutor de ligação	Item indicado como incluso no cadastro.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Entrada de sinal PWM; frequência indicada: 122 Hz.

• A ficha não especifica protocolo de comunicação de rede.

Conexões

Elétrica Cabo de 0,28 m com extremidades equipadas com mangas de extremidade. Entrada: vermelho = +24 V DC, preto = PWM IN, azul = GND. Saída: preto = 4–20 mA, azul = GND. Alimentação de operação: 19,2–28,8 V DC. Consulte o datasheet para confirmar a identificação dos condutores antes da ligação.

Processo Não há conexão de processo mecânica especificada na ficha; o produto é um módulo elétrico com cabo de ligação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com sinal PWM de 24 V DC ± 20% e necessidade de saída analógica de 4–20 mA	✓	A ficha informa uma entrada PWM e uma saída analógica de 4–20 mA.
Instalação com alimentação entre 19,2 e 28,8 V DC	✓	Essa é a faixa de tensão de operação especificada para o módulo.
Sistema que exige saída analógica de tensão	✗	A saída especificada é de corrente, 4–20 mA.
Sistema que exige protocolo de rede ou comunicação digital específico	✗	A ficha fornecida não especifica protocolo de comunicação de rede para este produto.
Montagem que depende de uma conexão mecânica de processo específica	✗	A ficha não informa conexão de processo mecânica; a ligação indicada é por cabo.

INSTALAÇÃO

Como instalar o Módulo E/S IFM CR3008 para máquinas móveis, entrada PWM e saída analógica de 4–20 mA

Confirme que a função requerida é converter uma entrada PWM em uma saída analógica de 4–20 mA.
Verifique a alimentação disponível e confirme que está dentro da faixa especificada no datasheet.
Desenergize o circuito antes de realizar as ligações elétricas.
Identifique os condutores da entrada e da saída pela pinagem indicada no datasheet; não presuma que fios da mesma cor tenham a mesma função nos dois lados.
Conecte a entrada PWM e a saída de corrente aos circuitos correspondentes, observando o GND e a carga da saída.
Antes de colocar o conjunto em operação, confira as ligações, as condições ambientais e os limites elétricos na documentação do fabricante.

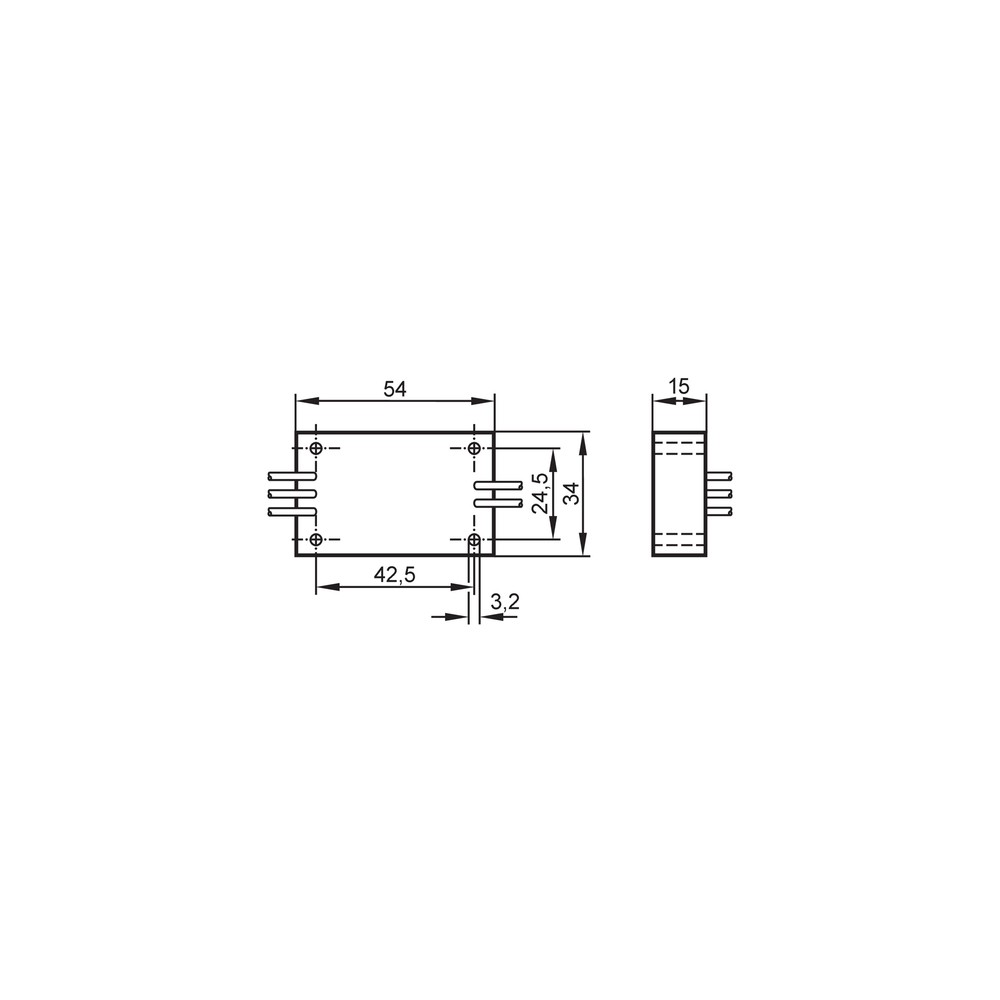

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Condutor de ligação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há saída de corrente no circuito analógico.	Pode haver falta de alimentação, ligação incorreta dos condutores ou ausência de sinal PWM na entrada.	Com o circuito desenergizado, confira a pinagem no datasheet; depois verifique a alimentação e a presença do sinal PWM com instrumentos adequados.
A corrente de saída não corresponde ao esperado.	A entrada PWM pode não corresponder às condições especificadas, ou a carga conectada pode exceder o limite informado.	Meça o sinal PWM e confira sua frequência e nível; verifique também a carga da saída em relação ao limite de 600 Ω.
O módulo apresenta funcionamento intermitente.	Pode haver conexão elétrica instável, condutor danificado ou condição ambiental fora da faixa especificada.	Inspecione as terminações e o estado do cabo; compare a temperatura de operação com os limites informados para o módulo e para os fios.
O sinal analógico parece ausente ou instável após a instalação.	A pinagem da saída pode ter sido confundida com a da entrada, ou o GND pode não estar corretamente conectado.	Compare cada condutor com a pinagem do datasheet e verifique a continuidade e a referência GND, sempre com procedimentos elétricos seguros.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM CR3008 — português (Datasheet) Desenho em escala IFM CR3008 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM CR3008 e para quem ele serve?

É um módulo E/S para máquinas móveis que recebe sinal PWM e fornece saída analógica de 4–20 mA. É indicado para sistemas que atendam às condições elétricas especificadas na ficha.

O que acompanha o módulo?

A ficha lista um condutor de ligação como acessório incluído. O produto é informado como uma peça por embalagem.

O CR3008 serve para um sistema que precisa de saída analógica de tensão?

Não, a saída especificada para este modelo é de corrente, entre 4 e 20 mA. Para uma saída de tensão, selecione uma solução cuja ficha declare esse tipo de saída.

Posso usar o CR3008 com qualquer sinal PWM?

Não é possível afirmar compatibilidade com qualquer sinal: a ficha especifica entrada PWM de 24 V DC ± 20% e frequência de 122 Hz. Compare os requisitos do sistema com o datasheet antes da seleção.

O módulo não apresenta corrente na saída; o que devo verificar antes de trocar?

Verifique primeiro a alimentação, a presença do sinal PWM e a ligação dos condutores conforme a pinagem do datasheet. A ficha também indica uma carga máxima de 600 Ω.

A leitura analógica está instável; como faço o diagnóstico?

Confira a estabilidade do sinal PWM, as conexões de GND e a pinagem, além da carga conectada à saída. Verifique também se a instalação está dentro das condições ambientais especificadas.

É melhor comprar o CR3008 em kit ou como peça avulsa?

A ficha informa uma peça por embalagem e um condutor de ligação incluído. Não há informação sobre kits; confirme os demais componentes necessários para a montagem no projeto.

Quando devo escolher o CR3008 em vez de outro módulo?

Escolha-o quando precisar de uma entrada PWM e uma saída de corrente de 4–20 mA, respeitando as condições elétricas declaradas. Se o sistema exigir outro tipo de sinal, compare com um modelo cuja ficha confirme essa necessidade.

Como devo ligar os fios do CR3008?

Use a pinagem do datasheet para distinguir entrada e saída: na entrada, vermelho é +24 V DC, preto é PWM IN e azul é GND; na saída, preto é 4–20 mA e azul é GND. Desenergize o circuito antes de fazer a instalação.

O CR3008 informa protocolo de comunicação ou conexão mecânica de processo?

A ficha fornecida não especifica protocolo de rede nem conexão mecânica de processo. Consulte o datasheet IFM para confirmar se a configuração atende aos requisitos da instalação.

GLOSSÁRIO TÉCNICO

PWM

Sinal de modulação por largura de pulso usado como entrada do módulo. (Ref.: entrada PWM, 24 V DC ± 20%; frequência indicada de 122 Hz.)

Saída analógica 4–20 mA

Saída de corrente analógica especificada para transmitir o sinal convertido. (Ref.: corrente da saída analógica, 4–20 mA.)

GND

Condutor de referência elétrica indicado na pinagem da entrada e da saída. (Ref.: pinagem do CR3008.)

IP 67

Grau de proteção informado para o produto. (Ref.: proteção IP, IP 67.)

Carga máxima

Limite de carga indicado para a saída do módulo. (Ref.: carga máxima, 600 Ω.)
