Módulo E/S IFM CR2052 - Compacto para Máquinas

Pré-visualizar: CR2052 IFM - Módulo E/S CompactModule para Máquinas Móveis 8 Entradas 8 Saídas

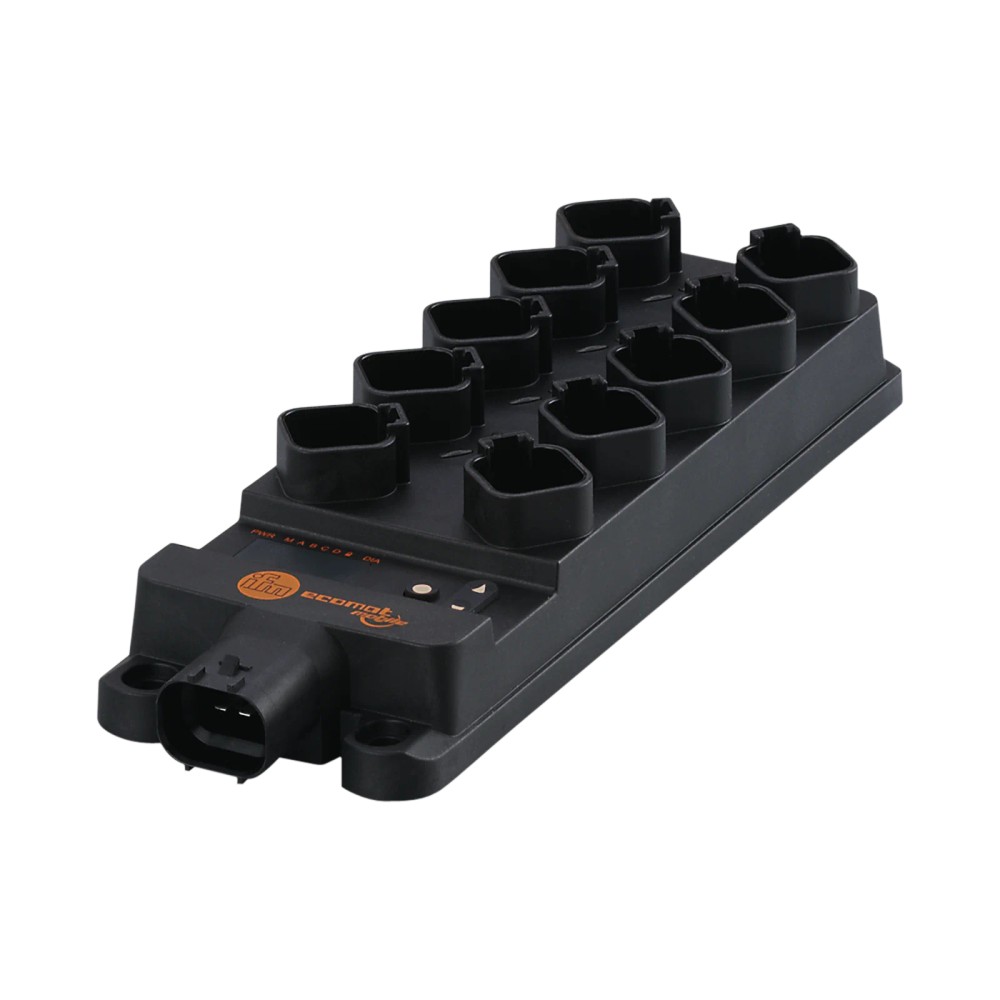

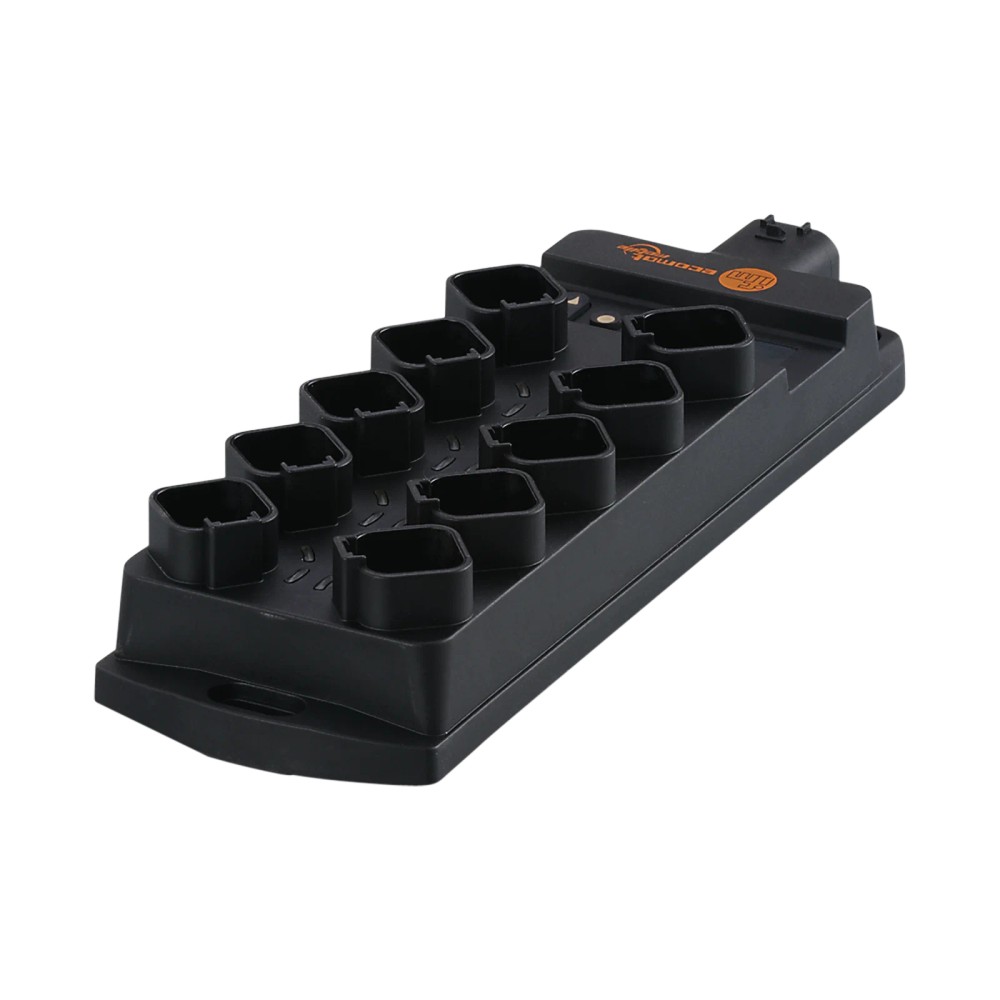

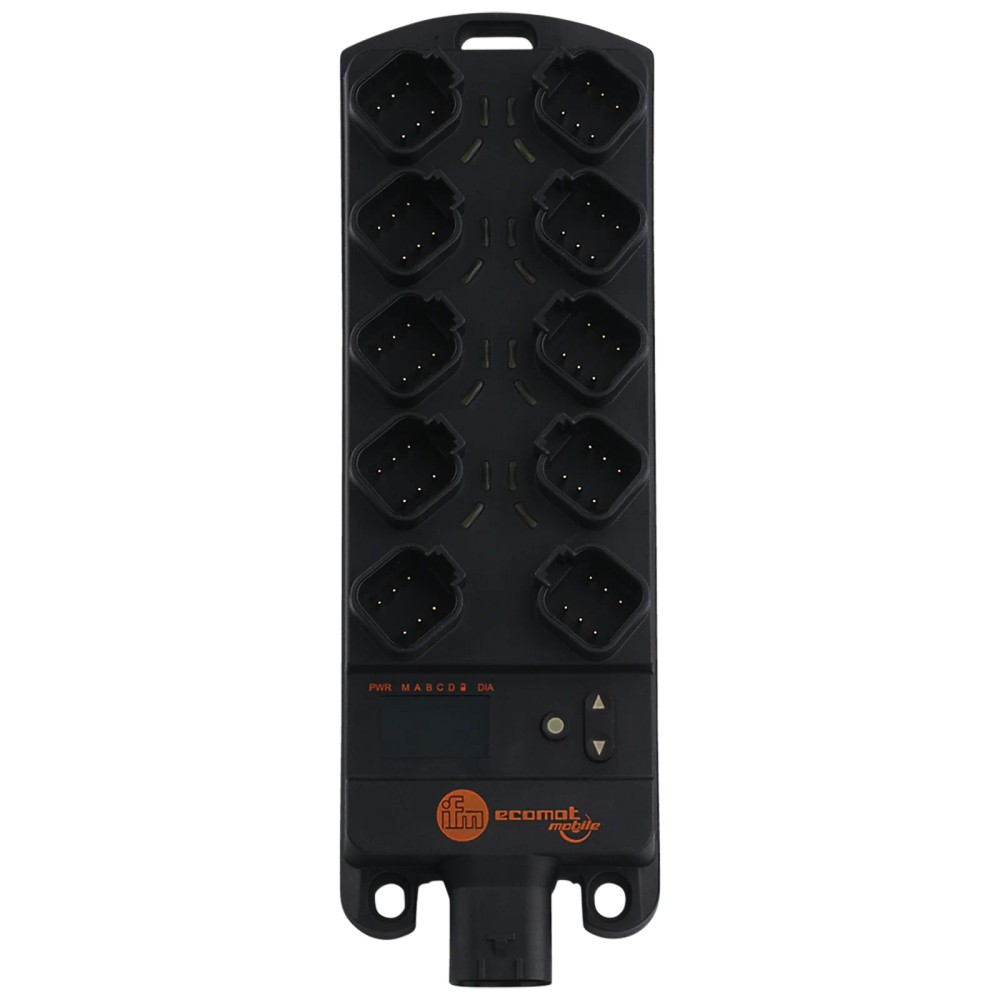

CR2052 IFM - Módulo E/S CompactModule para Máquinas Móveis 8 Entradas 8 Saídas

Imagem meramente ilustrativa

R$ 4.591,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR2052
EAN: 4021179323734
NCM do produto: 85371090

Destaques do Produto Número de entradas 8...mais

Fechar menu

Saiba mais sobre: "CR2052 IFM - Módulo E/S CompactModule para Máquinas Móveis 8 Entradas 8 Saídas"

Destaques do Produto

Número de entradas

Número de saídas

Tensão DC de operação

8 a 32 V DC

Interfaces CAN

Proteção do invólucro

IP 65; IP 67

Dimensões

234,2 x 76 x 40,5 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo E/S IFM CR2052 CompactModule para máquinas móveis, 8 entradas e 8 saídas

O IFM CR2052 é um módulo de entradas e saídas com função de CLP, destinado a máquinas móveis. Reúne 8 entradas e 8 saídas, duas interfaces CAN e alimentação de 8 a 32 V DC. Possui grau de proteção IP 65 e IP 67 e faixa de temperatura de operação de -40 a 85 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	CR2052 CompactModule
Aplicação declarada	Máquinas móveis
Entradas / saídas	8 entradas e 8 saídas
Interfaces CAN	2
Tensão de operação	8 a 32 V DC
Grau de proteção	IP 65; IP 67
Temperatura de operação	-40 a 85 °C
Dimensões	234,2 x 76 x 40,5 mm
Conexões	2 conectores DEUTSCH para CAN; 8 conectores DEUTSCH para E/S; 1 conector AMP para alimentação/CAN
Display	LED de 10 segmentos e 4 dígitos, vermelho/verde

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Máquinas móveis cuja arquitetura de controle requer um módulo IFM com 8 entradas e 8 saídas.
Instalações com alimentação DC dentro da faixa especificada de 8 a 32 V e necessidade de duas interfaces CAN.
Aplicações que precisam considerar temperatura operacional entre -40 e 85 °C e proteção IP 65/IP 67, observadas as condições de instalação do fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir mais de 8 entradas ou mais de 8 saídas neste módulo, sem confirmar expansão ou arquitetura externa compatível.
Não alimentar fora da faixa especificada de 8 a 32 V DC.
Não presumir compatibilidade com um protocolo CAN específico, pinagem ou controlador sem conferir o datasheet e os requisitos da rede e do sistema.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: uso em máquinas móveis como módulo de entradas e saídas; verificar no projeto a quantidade e o tipo de sinais requeridos.
Possibilidade de uso em uma arquitetura de controle que necessite de função de CLP, 8 entradas e 8 saídas, desde que a alimentação esteja entre 8 e 32 V DC. A adequação específica depende dos requisitos de sinal e da configuração documentada pelo fabricante.
Para ambientes cuja temperatura de operação esteja entre -40 e 85 °C, considerar também as condições de montagem, conexão e proteção indicadas no datasheet; não inferir adequação a condições não especificadas.

COMO ESCOLHER

Antes de comprar o Módulo E/S IFM CR2052 CompactModule para máquinas móveis, 8 entradas e 8 saídas, verifique estes pontos:

Escolha o CR2052 quando

A aplicação for em máquina móvel e exigir a configuração informada de 8 entradas, 8 saídas, função de CLP e duas interfaces CAN, com alimentação DC entre 8 e 32 V.

Avalie outra configuração quando

O projeto exceder a quantidade de E/S ou exigir parâmetros de comunicação, pinagem, capacidade elétrica das saídas ou recursos não confirmados nesta ficha. Compare esses requisitos com o datasheet oficial antes de definir outro módulo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM electronic	Marca declarada para o produto.
Modelo	CR2052 CompactModule	Identificação do módulo.
Designação do modelo	ioControl/In 8/Out 8/DT6	Designação informada na ficha.
Aplicação	Máquinas móveis	Aplicação declarada.
Tipo de produto	Módulo E/S para máquinas móveis	Categoria funcional declarada.
Função CLP	Sim; função CLP IEC 61131-3 indicada na ficha	Recurso declarado; consultar documentação do fabricante para funções e configuração.

Alimentação elétrica
Tensão DC de operação	8 a 32 V DC	Faixa de alimentação informada.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Proteção contra curto-circuito	Sim	Proteção declarada na ficha; condições e limites não detalhados nos dados disponíveis.

Entradas
Quantidade de entradas	8	Total de entradas informado.
Entradas digitais	8	Quantidade declarada.
Entradas analógicas	4	Quantidade declarada; verificar configuração e modos de uso no datasheet.
Entradas de frequência	4	Quantidade declarada; verificar condições de sinal no datasheet.
Entradas de resistência	4	Quantidade declarada; verificar condições de medição no datasheet.
Tensão de entrada analógica	0 a 32 V	Faixa declarada para entrada analógica.
Corrente de entrada analógica	0 a 20 mA	Faixa declarada para entrada analógica.

Saídas
Quantidade de saídas	8	Total de saídas informado.
Saídas digitais	8	Quantidade declarada.
Saídas PWM	8	Quantidade declarada; parâmetros elétricos e de operação devem ser consultados no datasheet.

Interfaces e conexões
Interfaces CAN	2	Quantidade declarada; protocolo e parâmetros de comunicação não especificados nos dados disponíveis.
Conexões CAN	2 x conector DEUTSCH	Conexões indicadas para CAN.
Conexão de entradas/saídas	8 x conector DEUTSCH	Quantidade e tipo de conectores informados.
Conexão de alimentação/CAN	1 x conector para ligação AMP	Conexão indicada na ficha; confirmar pinagem no documento do fabricante.

Display e operação
Display	LED de 10 segmentos, vermelho/verde, 4 dígitos	Indicação visual declarada.
Ajuste de parâmetros	Funções de entrada/saída	Informação de configuração indicada na ficha.

Condições ambientais e proteção
Temperatura de operação	-40 a 85 °C	Faixa operacional declarada.
Temperatura de armazenamento	-40 a 85 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 65; IP 67	Classificações informadas; respeitar condições de montagem e conexão do fabricante.
Certificações	DIN EN 61000-6-2; DIN EN 61000-6-4	Normas declaradas na ficha.

Dados mecânicos

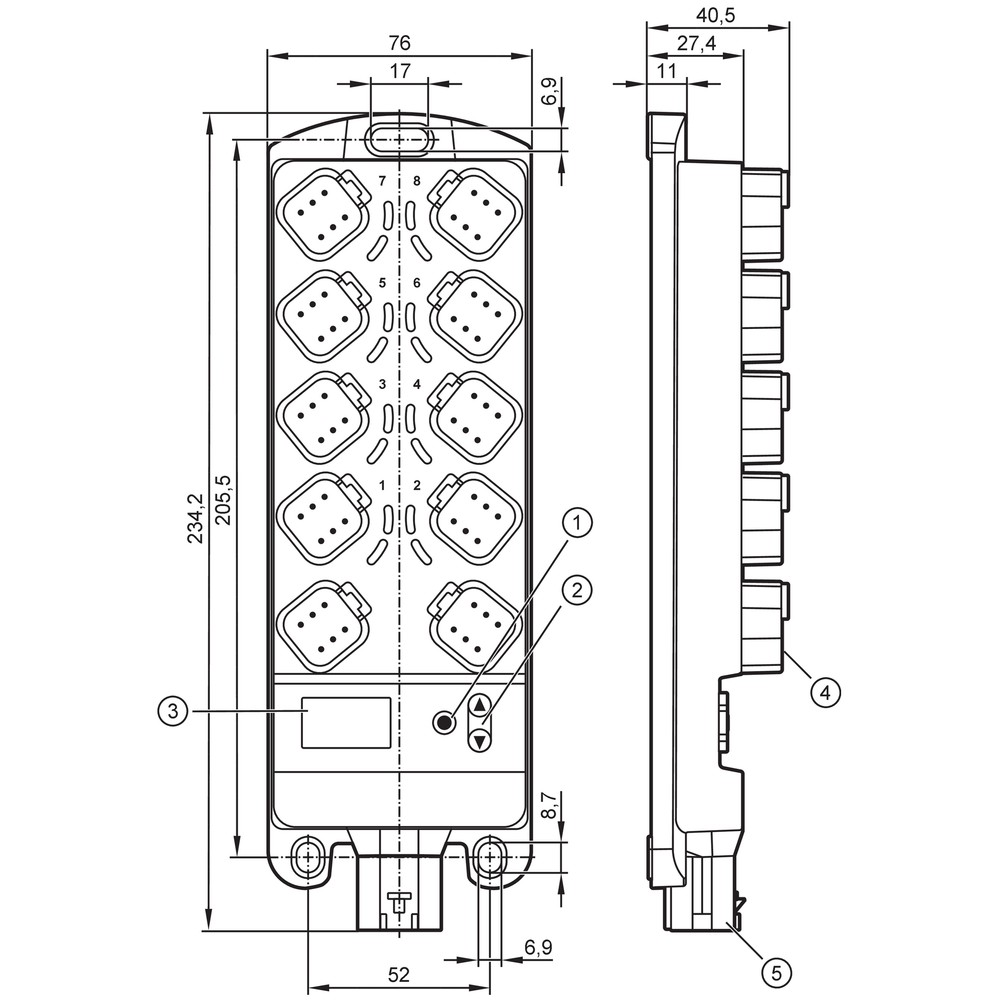

Dimensões	234,2 x 76 x 40,5 mm	Dimensões informadas; consultar desenho dimensional para montagem.
Método de montagem	Montagem da parede traseira	Método indicado na ficha.
Invólucro	Retangular	Formato declarado.
Material	PA reforçado com fibra de vidro	Material indicado nos dados do produto.
Peso	707,5 g	Valor indicado nos atributos do catálogo.
Quantidade por embalagem	1 peça	Quantidade informada.
MTTF	88 anos	Valor declarado nos dados do catálogo; verificar condições e método de cálculo na documentação do fabricante.
Código NCM	8537.10.90	Classificação indicada nos dados do produto.

COMPATIBILIDADE

Comunicação

• Duas interfaces CAN estão indicadas na ficha. O protocolo, a taxa de comunicação e os parâmetros de rede não estão especificados nos dados fornecidos; validar no datasheet e na documentação do sistema.

Conexões

Elétrica Alimentação DC de 8 a 32 V. A ficha indica 2 conectores DEUTSCH para CAN, 8 conectores DEUTSCH para entradas/saídas e 1 conector AMP para alimentação/CAN. Confirmar pinagem e ligações no datasheet antes da instalação.

Processo Não há conexão de processo especificada. As conexões informadas são elétricas: conectores DEUTSCH e AMP; verificar os detalhes de montagem e pinagem na documentação oficial.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquina móvel com alimentação DC dentro da faixa de 8 a 32 V e necessidade de 8 entradas e 8 saídas.	✓	A aplicação e as quantidades de E/S correspondem às características declaradas do CR2052.
Projeto que requer duas interfaces CAN, mas ainda não teve protocolo, taxa e pinagem verificados.	✗	A existência das interfaces CAN é informada, mas os parâmetros de comunicação não constam nos dados disponíveis; a compatibilidade não pode ser confirmada sem documentação adicional.
Alimentação abaixo de 8 V DC ou acima de 32 V DC.	✗	A tensão está fora da faixa de operação especificada.
Projeto que exige mais de 8 entradas ou mais de 8 saídas usando apenas este módulo.	✗	A ficha informa 8 entradas e 8 saídas; não há informação suficiente para afirmar capacidade de expansão.
Instalação em ambiente com temperatura operacional dentro de -40 a 85 °C.	✓	A faixa de temperatura coincide com o intervalo operacional informado, observadas as condições de instalação do fabricante.

INSTALAÇÃO

Como instalar o Módulo E/S IFM CR2052 CompactModule para máquinas móveis, 8 entradas e 8 saídas

Confirme que o modelo recebido é CR2052 e que a aplicação requer a configuração de E/S correspondente.
Verifique no datasheet os requisitos de montagem traseira e as dimensões disponíveis no local.
Desenergize o circuito antes de executar a instalação elétrica.
Conecte alimentação, CAN e E/S aos conectores indicados, seguindo a pinagem oficial do fabricante.
Confirme que a alimentação DC está dentro de 8 a 32 V e que os sinais conectados atendem aos parâmetros das entradas e saídas documentados.
Após a instalação, inspecione conexões e configuração; valide a comunicação e os sinais no sistema antes da operação.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não liga ou não apresenta indicação no display.	Alimentação ausente, ligação incorreta ou tensão fora da faixa de operação especificada.	Meça a tensão no conector de alimentação e confira a pinagem no datasheet; confirme que o valor está entre 8 e 32 V DC.
Entradas ou saídas não respondem como esperado.	Sinal ligado ao terminal incorreto, configuração de E/S incompatível ou parâmetros elétricos fora das condições documentadas.	Confira a ligação e a configuração de cada canal no datasheet e compare o sinal aplicado com os limites especificados pelo fabricante.
Não há comunicação CAN com o sistema.	Conexão, pinagem ou configuração da rede incorreta; os parâmetros detalhados de CAN não constam nos dados fornecidos.	Verifique os conectores e a pinagem na documentação oficial e confirme protocolo e parâmetros de rede com a configuração do sistema.
Falha ou funcionamento intermitente após a montagem.	Conexões incompletas ou instalação que não atende às condições de montagem e proteção necessárias.	Inspecione a fixação traseira e os conectores, e confira no datasheet as condições de montagem e as instruções associadas às classificações IP.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM CR2052-00 em português (Datasheet) Desenho em escala do CR2052 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM CR2052 e para quem ele serve?

É um módulo E/S CompactModule destinado a máquinas móveis. A ficha informa função de CLP, 8 entradas e 8 saídas.

Quais conexões e alimentação esse módulo usa?

A ficha indica alimentação de 8 a 32 V DC, dois conectores DEUTSCH para CAN, oito conectores DEUTSCH para E/S e um conector AMP para alimentação/CAN. Consulte o datasheet para pinagem e detalhes de comunicação.

O produto acompanha cabos ou conectores avulsos?

A ficha informa embalagem de uma peça, mas não especifica acessórios inclusos. Confirme o conteúdo de fornecimento com o vendedor antes da compra.

O CR2052 funciona com qualquer protocolo ou rede CAN?

Não é possível confirmar compatibilidade com qualquer protocolo CAN apenas com os dados disponíveis. A ficha informa duas interfaces CAN, mas não detalha protocolo nem parâmetros de rede; valide-os no datasheet e na documentação do sistema.

Esse módulo serve para alimentação abaixo de 8 V ou acima de 32 V DC?

Não, esses valores ficam fora da faixa de operação informada, que é de 8 a 32 V DC.

Posso usar o CR2052 quando preciso de mais de 8 entradas ou 8 saídas?

A ficha especifica 8 entradas e 8 saídas para este módulo. Não há informação fornecida que confirme expansão; verifique a arquitetura necessária com o fabricante antes de selecionar.

O módulo está ligado, mas não aparece sinal no display. O que verifico antes de substituir?

Verifique a tensão de alimentação no conector e confirme que está entre 8 e 32 V DC. Em seguida, confira a pinagem e as conexões conforme o datasheet.

As entradas ou saídas não estão respondendo; devo trocar o módulo?

Antes da troca, confira a ligação dos canais, a configuração de E/S e se os sinais atendem às condições elétricas do datasheet. A causa pode estar na instalação ou configuração, e não necessariamente no módulo.

Como faço a instalação e confirmo as dimensões de montagem?

A ficha indica montagem na parede traseira e dimensões de 234,2 x 76 x 40,5 mm. Use o desenho em escala e o datasheet para confirmar montagem, pinagem e ligações antes de energizar.

O CR2052 é vendido com acessórios ou documentação técnica?

A ficha não lista acessórios inclusos. O datasheet e o desenho em escala estão disponíveis nos documentos técnicos indicados nesta página.

GLOSSÁRIO TÉCNICO

Módulo E/S

Dispositivo que reúne canais de entrada e saída para conexão de sinais a um sistema de controle.

CAN

Interface de comunicação indicada no módulo; os parâmetros e o protocolo devem ser confirmados na documentação do fabricante.

PWM

Tipo de saída indicado na ficha; os parâmetros elétricos e de operação devem ser consultados no datasheet.

IP 65 / IP 67

Classificações de proteção do invólucro informadas pelo fabricante; a instalação deve respeitar as condições especificadas na documentação.

IEC 61131-3

Norma relacionada à programação de controladores; a ficha declara função de CLP associada a IEC 61131-3.
