Módulo E/S ifm CR2051 - 16 Saídas p/ Máquinas Móveis

Pré-visualizar: CR2051 IFM - Módulo E/S ifm para máquinas móveis 16 saídas 8-32V

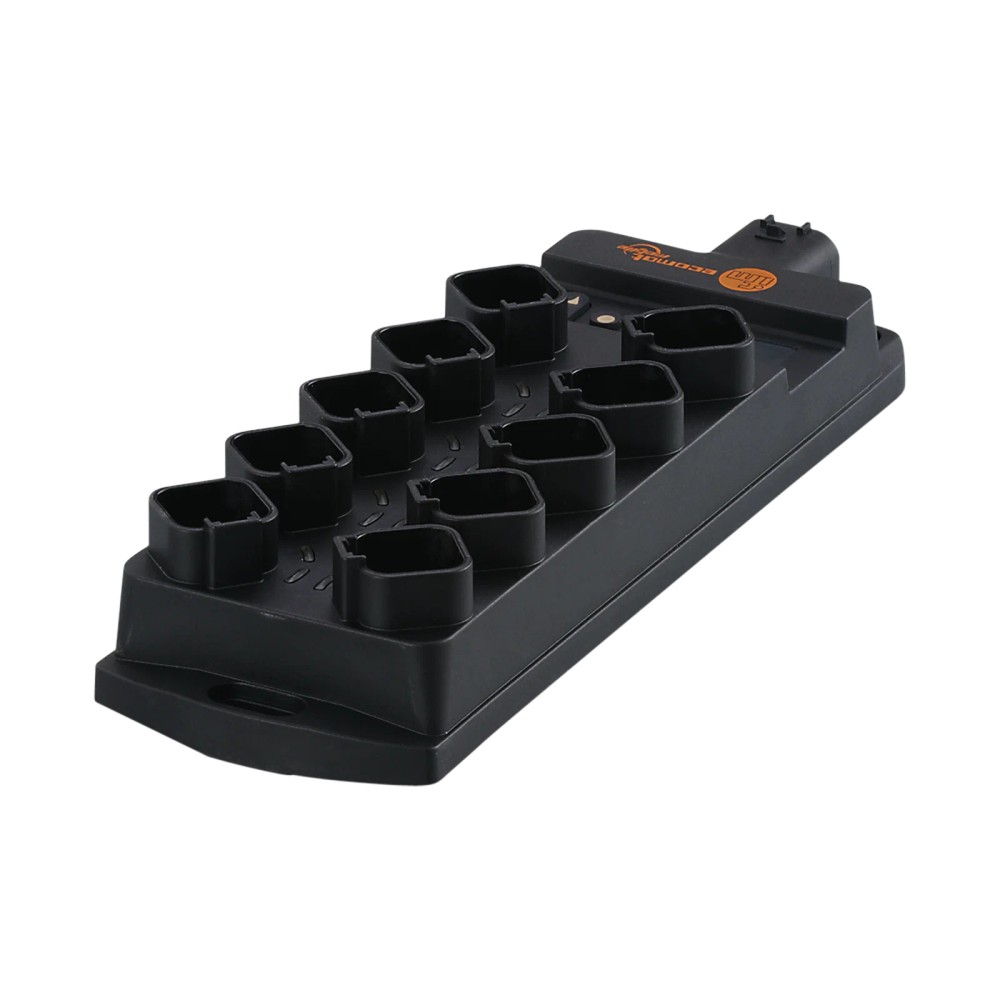

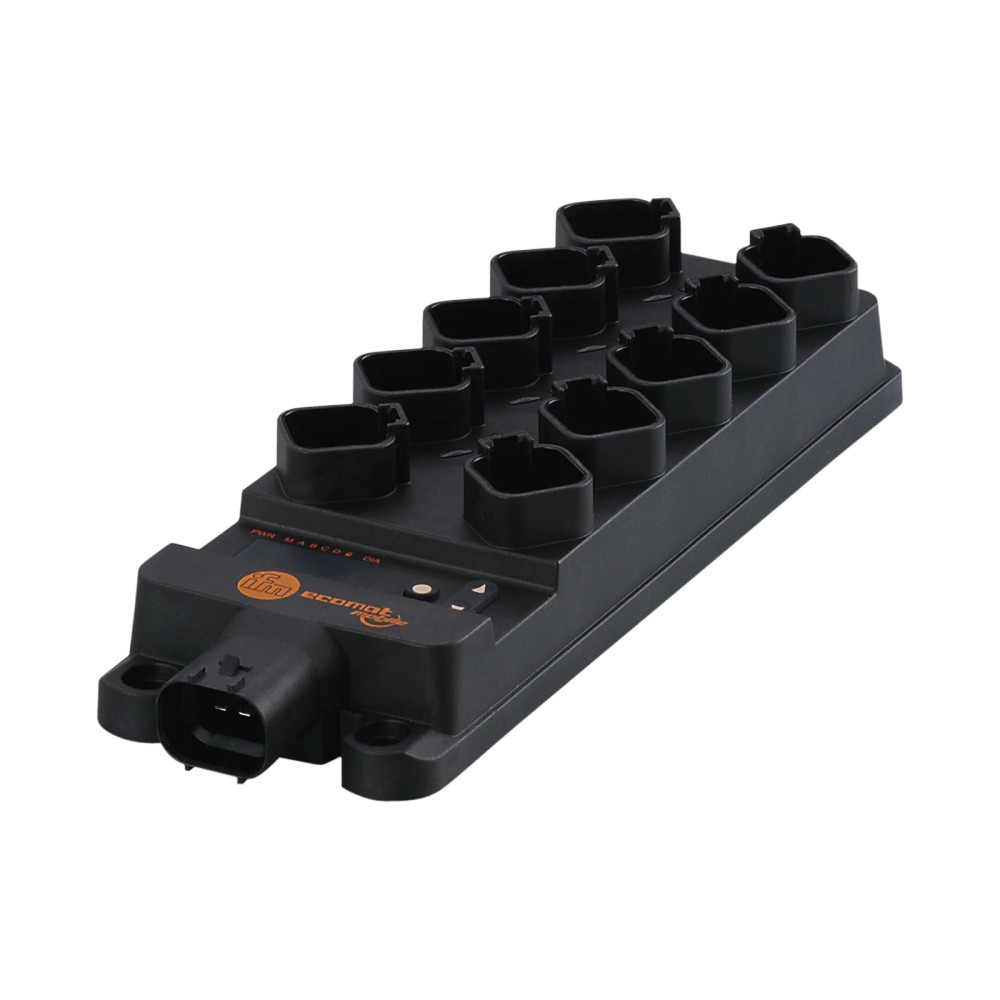

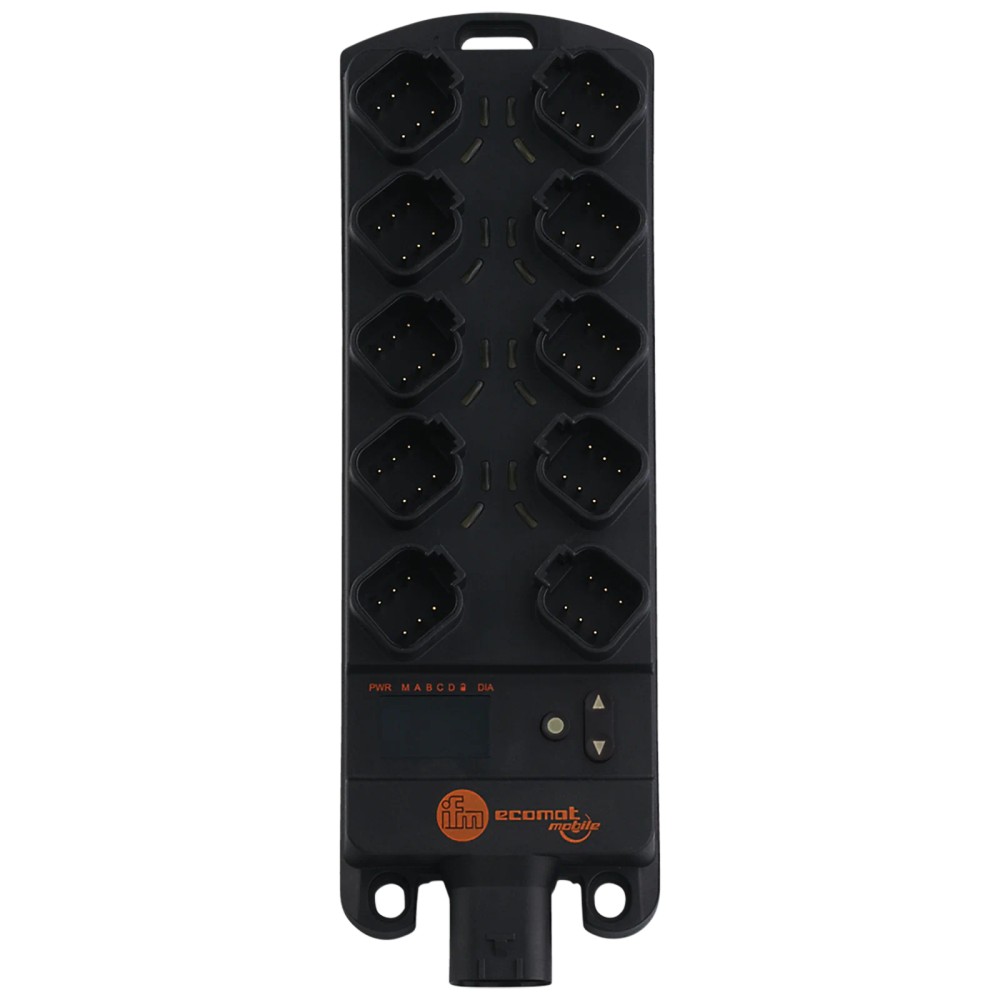

CR2051 IFM - Módulo E/S ifm para máquinas móveis 16 saídas 8-32V

Imagem meramente ilustrativa

R$ 4.704,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR2051
EAN: 4021179323727
NCM do produto: 85371090

Destaques do Produto Quantidade de saídas digitais...mais

Fechar menu

Saiba mais sobre: "CR2051 IFM - Módulo E/S ifm para máquinas móveis 16 saídas 8-32V"

Destaques do Produto

Quantidade de saídas digitais

Tensão de operação

8…32 V DC

Interfaces CAN

Conexões de saída

8 × DEUTSCH

Montagem

Parede traseira

Proteção do invólucro

IP 65; IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo E/S para máquinas móveis ifm CR2051 — 16 saídas, 8…32 V DC

O ifm CR2051 é um módulo de E/S destinado a máquinas móveis. Possui 16 saídas digitais, duas interfaces CAN e tensão de operação de 8…32 V DC. Também conta com função CLP conforme IEC 61131-3 e proteção IP 65/IP 67. Consulte o datasheet para confirmar a configuração e a integração elétrica no equipamento.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	CR2051 — CompactModule
Tipo	Módulo E/S para máquinas móveis
Saídas digitais	16
Saídas PWM	16; 8 saídas PWM-I
Tensão de operação	8…32 V DC
Interfaces CAN	2
Grau de proteção	IP 65; IP 67
Temperatura ambiente	-40…85 °C
Dimensões	234,2 × 76 × 40,5 mm
Conexões de saída	8 × conector DEUTSCH

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Máquinas móveis cujo projeto requer um módulo de E/S com 16 saídas digitais e tensão de operação de 8…32 V DC.
Sistemas em que sejam necessárias duas interfaces CAN e a função CLP conforme IEC 61131-3.
Instalações que atendam às condições ambientais e de conexão especificadas para o módulo.

⚠ Considere outro se precisa de:

Aplicações com alimentação fora da faixa especificada de 8…32 V DC.
Instalações que exijam quantidade de saídas ou conexões diferente da configuração documentada; confirme a arquitetura do sistema antes da seleção.
Aplicações que dependam de protocolo, pinagem ou capacidade de corrente não especificados nesta ficha; consulte o datasheet do fabricante antes de integrar.

APLICAÇÕES E USO

Aplicação declarada: integração como módulo de E/S em máquinas móveis, respeitando a tensão de operação de 8…32 V DC e as condições ambientais de -40…85 °C.
Possibilidade de uso: controle de cargas por saídas digitais ou PWM em uma máquina móvel, desde que os requisitos elétricos das cargas e a configuração das saídas sejam confirmados no datasheet; esses detalhes não estão especificados na ficha resumida.
Possibilidade de integração em sistema com duas interfaces CAN; confirme no datasheet os protocolos, a pinagem e os requisitos da rede antes de conectar.
A proteção IP 65/IP 67 é um dado do produto, mas as condições de instalação e exposição necessárias para manter essa proteção devem ser verificadas na documentação do fabricante.

COMO ESCOLHER

Antes de comprar o Módulo E/S para máquinas móveis ifm CR2051 — 16 saídas, 8…32 V DC, verifique estes pontos:

Escolha o CR2051 quando

A aplicação em máquina móvel exigir 16 saídas digitais, duas interfaces CAN, alimentação de 8…32 V DC e montagem na parede traseira.

Avalie outra configuração quando

O projeto exigir faixa de alimentação diferente, número distinto de saídas ou dados de corrente, pinagem ou comunicação que não estejam confirmados na ficha. Compare esses requisitos com o datasheet e com a arquitetura do sistema antes de selecionar outro módulo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Identificação do fabricante indicada no anúncio.
Modelo	CR2051; CompactModule	Código e designação do modelo.
Tipo de produto	Módulo E/S para máquinas móveis	Categoria funcional informada pelo fabricante.
Aplicação indicada	Máquinas móveis; automação móvel	Aplicação declarada na ficha do produto.
Função CLP conforme IEC 61131-3	Sim	Função indicada na ficha; consulte o datasheet para detalhes de configuração.

Dados elétricos
Tensão de operação	8…32 V DC	Faixa de tensão de operação declarada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuitos	Sim	Recurso de proteção indicado na ficha; condições e limites devem ser consultados no datasheet.

Entradas e saídas
Quantidade total de entradas e saídas	16	Quantidade total informada na ficha.
Saídas digitais	16	Quantidade de saídas digitais indicada.
Saídas PWM	16	Quantidade de saídas PWM indicada.
Saídas PWM-I	8	Quantidade indicada para a categoria PWM-I; consulte o datasheet para características elétricas detalhadas.

Interfaces e conexões
Interfaces CAN	2	Quantidade indicada; a ficha disponível não detalha protocolos ou perfis.
Conexão da interface CAN 1	2 × conector DEUTSCH	Tipo e quantidade de conectores informados.
Conexão da alimentação / interface CAN 2	1 × conector para ligação AMP	Conexão indicada na ficha.
Conexões de saída	8 × conector DEUTSCH	Quantidade e tipo de conectores de saída informados.

Displays e elementos de operação
Display	LED de 10 segmentos, vermelho/verde, 4 dígitos	Descrição do display indicada na ficha.

Condições ambientais e proteção
Temperatura ambiente	-40…85 °C	Faixa de temperatura ambiente de operação indicada.
Temperatura de armazenamento	-40…85 °C	Faixa de temperatura de armazenamento indicada.
Grau de proteção	IP 65; IP 67	Graus de proteção informados; consulte as condições de ensaio e instalação no datasheet.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-4	Normas de EMC listadas na ficha.

Dados mecânicos e montagem
Dimensões	234,2 × 76 × 40,5 mm	Dimensões externas informadas.
Invólucro	Retangular	Formato declarado na ficha.
Material	PA reforçado com fibra de vidro	Material do invólucro informado.
Tipo de montagem	Montagem da parede traseira	Método de montagem indicado.
MTTF	96 anos	Valor de MTTF informado na ficha; não representa garantia de vida útil.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• 2 interfaces CAN; a ficha não identifica os protocolos ou perfis de comunicação suportados.

Conexões

Elétrica Alimentação e interface CAN 2: 1 conector para ligação AMP. Interface CAN 1: 2 conectores DEUTSCH. Saídas: 8 conectores DEUTSCH. Tensão de operação: 8…32 V DC. Consulte o datasheet para pinagem e requisitos de ligação.

Processo Não se aplica uma conexão de processo típica de instrumentação; trata-se de um módulo de E/S para máquinas móveis, com montagem na parede traseira. Dimensões do invólucro: 234,2 × 76 × 40,5 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de máquina móvel alimentado entre 8 e 32 V DC, com necessidade de 16 saídas digitais.	✓	A faixa de operação e a quantidade de saídas correspondem aos dados informados para o CR2051.
Sistema que prevê duas interfaces CAN e conectores compatíveis com as conexões documentadas.	✓	O módulo possui duas interfaces CAN; a ficha especifica conectores DEUTSCH e AMP. A pinagem deve ser confirmada no datasheet.
Aplicação com alimentação fora de 8…32 V DC.	✗	A tensão indicada para operação do módulo é 8…32 V DC.
Integração que exige um protocolo CAN específico não confirmado na ficha disponível.	✗	A presença de interfaces CAN está documentada, mas os protocolos ou perfis suportados não estão especificados; valide no datasheet antes da integração.

INSTALAÇÃO

Como instalar o Módulo E/S para máquinas móveis ifm CR2051 — 16 saídas, 8…32 V DC

Confirme no projeto que o módulo CR2051 atende à quantidade de saídas, à alimentação e à arquitetura de comunicação previstas.
Verifique no datasheet do fabricante a pinagem dos conectores DEUTSCH e AMP antes de realizar qualquer ligação.
Instale o módulo na parede traseira, respeitando as dimensões de 234,2 × 76 × 40,5 mm e os requisitos mecânicos do equipamento.
Com o sistema desenergizado, conecte alimentação, interfaces CAN e saídas conforme o esquema e a pinagem oficiais.
Antes de energizar, confira a polaridade, a faixa de tensão de 8…32 V DC e a compatibilidade das conexões com o chicote do equipamento.
Após a instalação, valide a comunicação e as saídas no sistema, seguindo as instruções do fabricante e os procedimentos de segurança da máquina.

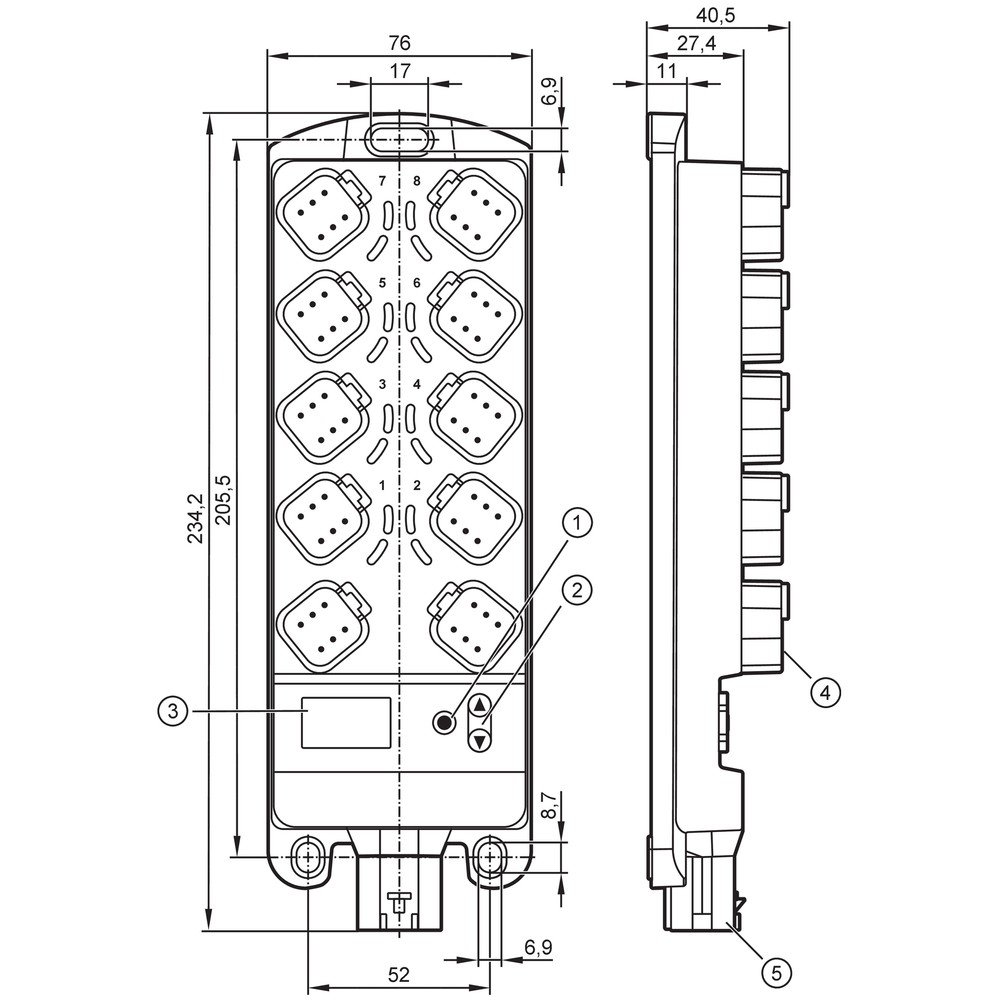

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não liga ou não apresenta operação após a instalação.	Alimentação ausente, polaridade incorreta ou tensão fora da faixa indicada.	Meça a tensão no conector de alimentação e confirme a polaridade e a pinagem no datasheet; verifique se a alimentação está entre 8 e 32 V DC.
Uma ou mais saídas não acionam a carga esperada.	Ligação incorreta, configuração inadequada ou condição elétrica da carga incompatível com a saída.	Confira a pinagem do conector DEUTSCH e a configuração da saída no sistema; compare os requisitos da carga com os limites do datasheet.
A comunicação CAN não é estabelecida.	Ligação, pinagem ou configuração da rede incompatível com o sistema.	Verifique a conexão na interface CAN utilizada e consulte o datasheet para pinagem e parâmetros de comunicação; a ficha resumida não especifica protocolos.
O módulo apresenta funcionamento irregular em ambiente de máquina.	Condições de instalação ou ambientais fora das especificações, ou conectores sem ligação adequada.	Compare a temperatura de operação com a faixa de -40…85 °C, inspecione os conectores e confirme as condições de montagem e proteção no datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet CR2051 em português (Datasheet) Desenho em escala do CR2051 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o CR2051 e para que tipo de máquina ele foi desenvolvido?

O CR2051 é um módulo de E/S da ifm indicado para máquinas móveis. Ele reúne saídas digitais e interfaces CAN para integração ao sistema de controle da máquina.

Quantas saídas e interfaces CAN o CR2051 tem?

O módulo tem 16 saídas digitais e duas interfaces CAN. A ficha também informa 16 saídas PWM, sendo 8 classificadas como PWM-I.

Quais são as conexões elétricas do módulo?

As saídas utilizam 8 conectores DEUTSCH; a interface CAN 1 tem 2 conectores DEUTSCH e a conexão de alimentação/interface CAN 2 é AMP. Confirme a pinagem no datasheet antes da ligação.

O que acompanha o produto na embalagem?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. Confirme com o fornecedor se o projeto requer cabos ou conectores adicionais.

Posso usar o CR2051 com alimentação de 12 V ou 24 V DC?

A faixa especificada é de 8…32 V DC, portanto 12 V e 24 V estão dentro dessa faixa. Verifique também a capacidade da alimentação e os requisitos do sistema no datasheet.

Este módulo serve para uma instalação que exige alimentação acima de 32 V DC?

Não, a faixa de operação informada termina em 32 V DC. Não conecte o módulo a uma alimentação fora da faixa especificada.

O CR2051 é compatível com qualquer protocolo CAN?

Não é possível confirmar compatibilidade com qualquer protocolo CAN usando apenas a ficha disponível. Ela informa duas interfaces CAN, mas não identifica protocolos ou perfis; valide esse requisito no datasheet.

O módulo liga, mas uma saída não funciona: o que devo verificar antes de trocar?

Confira a pinagem do conector, a configuração da saída e a ligação da carga antes de substituir o módulo. Compare os requisitos elétricos da carga com os limites especificados no datasheet.

Como devo instalar o CR2051 no equipamento?

O tipo de montagem indicado é na parede traseira. Consulte o desenho dimensional e o datasheet para preparar a fixação e realizar as conexões conforme a pinagem oficial.

É melhor comprar o módulo ou apenas conectores e peças avulsas?

O anúncio corresponde ao módulo CR2051, com uma peça por embalagem, e não lista acessórios ou peças avulsas. Se a necessidade for substituir apenas um conector ou outro componente, confirme a disponibilidade e a referência específica com o fabricante.

GLOSSÁRIO TÉCNICO

Módulo de E/S

Componente que concentra pontos de entrada e saída para integração com o sistema de controle. (Ref.: tipo de produto: módulo E/S para máquinas móveis.)

Saída PWM

Saída que utiliza modulação por largura de pulso; características elétricas detalhadas devem ser consultadas no datasheet. (Ref.: quantidade de saídas PWM: 16.)

Interface CAN

Interface de comunicação CAN indicada para conexão ao sistema da máquina; a ficha resumida não identifica protocolo ou perfil. (Ref.: quantidade de interfaces CAN: 2.)

IEC 61131-3

Norma referenciada para a função CLP indicada na ficha do módulo. (Ref.: função CLP conforme IEC 61131-3: sim.)

IP 65/IP 67

Graus de proteção do invólucro declarados pelo fabricante; as condições de instalação devem ser verificadas na documentação. (Ref.: grau de proteção: IP 65; IP 67.)
