Módulo E/S IFM CR2050 para Máquinas Móveis

Pré-visualizar: CR2050 IFM - Módulo E/S ifm ioControl para máquinas móveis 16 Entradas, 2 CAN, IP67

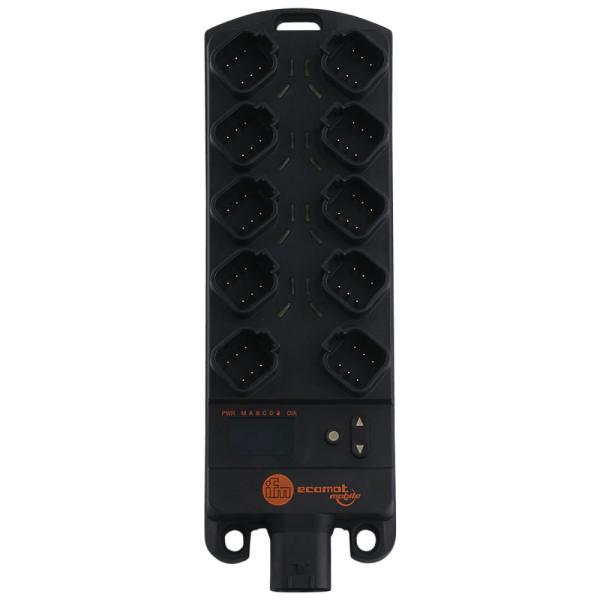

CR2050 IFM - Módulo E/S ifm ioControl para máquinas móveis 16 Entradas, 2 CAN, IP67

Imagem meramente ilustrativa

R$ 3.903,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR2050
EAN: 4021179323710
NCM do produto: 85371090

Destaques do Produto Aplicação Máquinas...mais

Fechar menu

Saiba mais sobre: "CR2050 IFM - Módulo E/S ifm ioControl para máquinas móveis 16 Entradas, 2 CAN, IP67"

Destaques do Produto

Aplicação

Máquinas móveis

Entradas digitais

Interfaces CAN

Alimentação

8...32 V DC

Proteção

IP65/IP67

Montagem

Parede traseira

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo E/S ifm ioControl CR2050 para máquinas móveis, 16 entradas, 2 interfaces CAN, IP65/IP67

O CR2050 é um módulo de entradas e saídas para máquinas móveis, destinado à aquisição de sinais de sensores e integração ao sistema de controle. Reúne 16 entradas digitais, além de entradas analógicas, de frequência e de resistência. Possui duas interfaces CAN, função CLP conforme IEC 61131-3 e proteção IP65/IP67. Opera com alimentação de 8 a 32 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Módulo E/S para máquinas móveis
Modelo	ioControl CR2050
Entradas digitais	16
Entradas analógicas	8
Entradas de frequência	4
Entradas de resistência	4
Interfaces CAN	2
Tensão de operação	8...32 V DC
Grau de proteção	IP65, IP67
Dimensões	234,2 x 76 x 40,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de controle de máquinas móveis que precisam adquirir sinais digitais, analógicos, de frequência ou resistência, respeitando os limites elétricos informados pelo fabricante.
Aplicações que utilizem duas interfaces CAN e alimentação entre 8 e 32 V DC.
Instalações compatíveis com montagem na parede traseira e com os graus de proteção IP65/IP67 nas condições de instalação especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a alimentação disponível estiver fora da faixa de 8...32 V DC.
Não tratar as 16 entradas digitais como 16 entradas adicionais às 8 analógicas, 4 de frequência e 4 de resistência sem consultar o datasheet: as funções e configurações dos canais devem ser confirmadas no documento do fabricante.
Não assumir compatibilidade com um protocolo CAN, pinagem, conector ou dispositivo específico sem validar a documentação e a configuração do sistema.

APLICAÇÕES E USO

Aplicação declarada: aquisição e integração de sinais em máquinas móveis. A ficha lista entradas digitais, analógicas, de frequência e de resistência; confirme no datasheet a configuração elétrica de cada canal para o sensor utilizado.
Possibilidade de uso em ambiente sujeito a poeira ou água somente dentro das condições associadas às classificações IP65/IP67 e às instruções de instalação do fabricante. A classificação não substitui a verificação de conectores, cabeamento e montagem.
A operação em ambientes com temperatura entre -40 e 85 °C está dentro da faixa informada. A adequação do sistema completo também depende dos sensores, cabos e condições de instalação, que não são especificados aqui.

COMO ESCOLHER

Antes de comprar o Módulo E/S ifm ioControl CR2050 para máquinas móveis, 16 entradas, 2 interfaces CAN, IP65/IP67, verifique estes pontos:

Escolha o CR2050 quando

A aplicação for em máquina móvel e exigir a combinação documentada de 16 entradas digitais, 8 analógicas, 4 de frequência e 4 de resistência, duas interfaces CAN e alimentação de 8...32 V DC. Confirme no datasheet as características elétricas e a configuração dos canais para os sinais usados.

Avalie outra opção ou valide antes quando

O sistema exigir alimentação fora de 8...32 V DC, uma quantidade ou tipo de canal diferente, ou protocolo, pinagem e conexão física não confirmados na documentação disponível. A ficha não fornece dados suficientes para indicar um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Módulo E/S para máquinas móveis	Categoria funcional declarada para o equipamento.
Modelo	CompactModule / ioControl CR2050	Identificação do modelo conforme dados do anúncio e do catálogo.
Marca	ifm	Fabricante informado.
SKU / Part Number	CR2050	Código de identificação do produto.
GTIN	4021179323710	Identificador comercial informado.
Aplicação	Máquinas móveis	Aplicação indicada na ficha.
Função CLP conforme IEC 61131-3	Sim	Atributo declarado; consultar documentação para detalhes de programação e funções.

Alimentação e dados elétricos
Tensão de operação	8...32 V DC	Faixa de tensão de alimentação declarada.
Tensão máxima de operação	32 V	Limite superior indicado na ficha.
Tensão mínima de operação	8 V	Limite inferior indicado na ficha.
Proteção contra curto-circuitos	Sim	Recurso declarado; a ficha disponível não detalha condições ou canais abrangidos.
Proteção contra inversão de polaridade	Sim	Recurso declarado para a conexão elétrica; consultar datasheet para condições de aplicação.

Entradas e sinais
Quantidade de entradas digitais	16	Quantidade informada no anúncio e nos dados do produto.
Quantidade de entradas analógicas	8	Quantidade indicada nos dados do catálogo.
Faixa de tensão da entrada analógica	0...32 V	Faixa informada para entrada analógica.
Faixa de corrente da entrada analógica	0...20 mA	Faixa informada para entrada analógica.
Quantidade de entradas de frequência	4	Quantidade indicada nos dados do catálogo.
Quantidade de entradas de resistência	4	Quantidade indicada nos dados do catálogo.
Quantidade total de entradas e saídas	16	Valor declarado no conjunto de atributos do anúncio; verificar no datasheet a configuração dos canais e a relação com as funções de entrada listadas.

Interfaces e indicação
Interfaces CAN	2	Quantidade de interfaces informada; protocolo e parâmetros de comunicação não constam nos dados disponíveis.
Display	LED de 10 segmentos, vermelho/verde, 4 dígitos	Indicação visual declarada para o equipamento.

Condições ambientais e conformidade
Grau de proteção	IP65, IP67	Graus declarados; confirmar condições de montagem e instalação no datasheet.
Temperatura de operação	-40...85 °C	Faixa de operação declarada.
Temperatura de armazenamento	-40...85 °C	Faixa de armazenamento declarada.
Normas EMC	DIN EN 61000-6-2; DIN EN 61000-6-4	Normas de compatibilidade eletromagnética informadas na ficha.
MTTF	100 anos	Valor declarado nos dados do catálogo; não equivale a garantia ou vida útil assegurada.

Dados mecânicos
Dimensões	234,2 x 76 x 40,5 mm	Comprimento x largura x espessura informados.
Método de montagem	Montagem da parede traseira	Método de fixação declarado.
Formato do invólucro	Retangular	Formato informado na ficha.
Material do invólucro	PA reforçado com fibra de vidro	Material declarado para o invólucro.
Peso	692 g	Peso indicado nos atributos do produto; há divergência em outro campo do catálogo, portanto confirmar com o fabricante se o peso for crítico.
Quantidade por embalagem	1 peça	Quantidade de embalagem informada no catálogo.
NCM	8537.10.90	Classificação fiscal indicada nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• Duas interfaces CAN. O protocolo, a taxa de comunicação, a pinagem e os dispositivos compatíveis não estão especificados nos dados disponíveis; verificar o datasheet e a configuração do sistema.

Conexões

Elétrica Alimentação de 8...32 V DC. A ficha informa entradas digitais, analógicas, de frequência e de resistência; valores e limites de sinal disponíveis incluem entrada analógica de 0...32 V e corrente de 0...20 mA. Pinagem e tipo de conector não informados nos dados disponíveis; consultar o datasheet antes de conectar.

Processo Não há conexão de processo mecânica informada. Trata-se de um módulo E/S para montagem na parede traseira; dimensões do equipamento: 234,2 x 76 x 40,5 mm. Confirmar fixação e espaço no gabinete ou equipamento.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquina móvel com alimentação DC entre 8 e 32 V e necessidade das interfaces e entradas documentadas	✓	A aplicação indicada é máquinas móveis e a faixa de tensão declarada é 8...32 V DC; a adequação dos sinais deve ser conferida no datasheet.
Instalação com alimentação abaixo de 8 V ou acima de 32 V	✗	A tensão estaria fora da faixa de operação indicada.
Sistema que exige protocolo CAN, pinagem ou dispositivo específico sem validação documental	✗	A ficha disponível confirma duas interfaces CAN, mas não especifica protocolo, pinagem ou compatibilidade com dispositivos determinados.
Instalação que exige conexão de processo mecânica específica	✗	Não há conexão de processo mecânica especificada; o produto é descrito como módulo E/S com montagem na parede traseira.

INSTALAÇÃO

Como instalar o Módulo E/S ifm ioControl CR2050 para máquinas móveis, 16 entradas, 2 interfaces CAN, IP65/IP67

Confirme que o modelo e a quantidade de canais atendem ao projeto e consulte o datasheet para a configuração elétrica dos sinais.
Verifique se a alimentação disponível está dentro da faixa de 8...32 V DC antes de conectar o módulo.
Planeje a montagem na parede traseira e confira dimensões e espaço disponíveis usando o desenho dimensional.
Identifique a pinagem e os terminais no datasheet oficial; não conecte fios com base apenas na quantidade de entradas ou interfaces.
Conecte alimentação, sinais e comunicação CAN conforme a pinagem e os requisitos elétricos indicados pelo fabricante.
Após a montagem, confira as conexões e observe o display LED durante a colocação em operação, seguindo as instruções do fabricante.

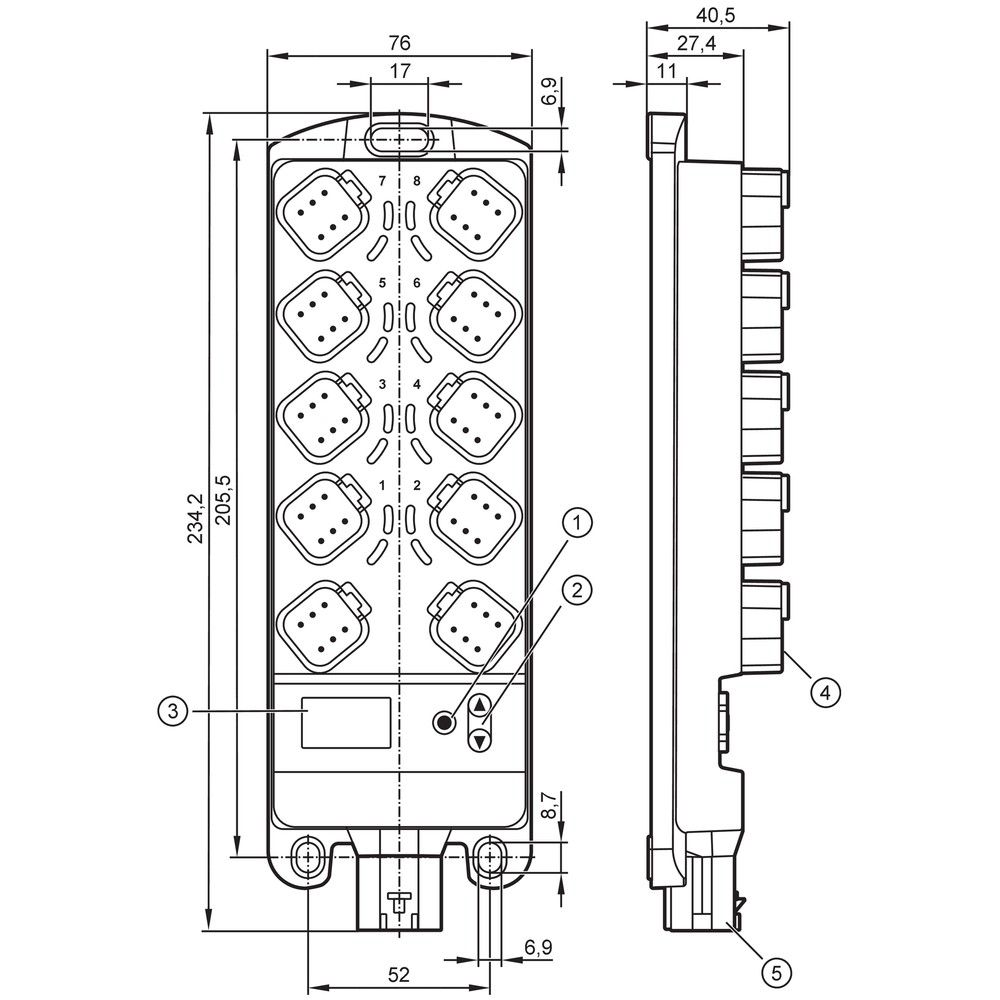

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Módulo não liga ou não inicia.	Alimentação ausente, polaridade invertida ou tensão fora da faixa de operação.	Meça a alimentação nos terminais conforme a pinagem do datasheet e confirme que está entre 8 e 32 V DC; confira a polaridade antes de substituir o módulo.
Leitura analógica não corresponde ao sinal do sensor.	Tipo ou faixa de sinal incompatível com a configuração da entrada, ou ligação incorreta.	Confirme se o sinal do sensor está dentro da faixa de tensão de 0...32 V ou corrente de 0...20 mA aplicável e valide a configuração e a pinagem no datasheet.
Comunicação CAN não é estabelecida.	Pinagem, configuração de rede ou parâmetros de comunicação não correspondem ao sistema; esses detalhes não estão especificados nos dados do anúncio.	Confira a ligação e os parâmetros da rede no datasheet e na documentação dos demais dispositivos antes de concluir que o módulo está defeituoso.
Falhas intermitentes após instalação em ambiente exposto a água ou poeira.	Montagem, conexões ou cabeamento podem não atender às condições necessárias para preservar a proteção IP declarada.	Inspecione montagem, conexões e estado dos cabos e compare a instalação às instruções do fabricante para IP65/IP67.

DOCUMENTAÇÃO TÉCNICA

Datasheet CR2050 em português (Datasheet) Desenho em escala CR2050 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o CR2050 e para quem ele serve?

É um módulo E/S ifm ioControl destinado a máquinas móveis. Serve a projetos que precisam adquirir sinais de entradas e integrar o módulo ao sistema de controle, considerando os canais e limites elétricos documentados.

Quantas entradas e interfaces CAN o módulo tem?

A ficha informa 16 entradas digitais, 8 analógicas, 4 de frequência, 4 de resistência e duas interfaces CAN. Confirme no datasheet a configuração e a disponibilidade simultânea dos canais para sua aplicação.

O CR2050 funciona com alimentação de 24 V DC?

Sim. 24 V DC está dentro da faixa de operação informada, de 8 a 32 V DC.

Ele serve para alimentação abaixo de 8 V ou acima de 32 V?

Não, essas tensões ficam fora da faixa de operação declarada. Escolha uma alimentação dentro de 8...32 V DC ou avalie um módulo cuja faixa documentada atenda ao sistema.

Posso ligar qualquer dispositivo CAN ao CR2050?

A ficha confirma duas interfaces CAN, mas não identifica protocolo, taxa, pinagem ou dispositivos específicos compatíveis. Verifique esses parâmetros no datasheet e na documentação dos equipamentos da rede.

O que acompanha o produto?

Os dados disponíveis indicam uma peça por embalagem e não listam acessórios inclusos. Confirme o conteúdo fornecido com o fabricante antes da instalação.

O módulo não liga; o que devo verificar antes de trocar?

Meça a tensão de alimentação nos terminais conforme a pinagem oficial e confirme que está entre 8 e 32 V DC. Verifique também a polaridade e as conexões.

A comunicação CAN falha; isso significa que o módulo está com defeito?

Não necessariamente. Confira primeiro pinagem, parâmetros da rede e configuração dos dispositivos, pois esses dados não estão detalhados na ficha do anúncio.

Devo comprar o CR2050 ou procurar outro módulo?

Escolha o CR2050 se a aplicação móvel, a alimentação de 8...32 V DC e a combinação de canais e interfaces atenderem ao projeto. Se precisar de protocolo, pinagem ou quantidade de canais diferentes, compare os dados documentados de outra opção antes de decidir.

Como instalo o CR2050 corretamente?

Planeje a montagem na parede traseira, confira dimensões e use o datasheet para identificar pinagem e ligação dos sinais. Não conecte alimentação ou sensores sem validar os terminais e limites elétricos.

GLOSSÁRIO TÉCNICO

Módulo E/S

Equipamento que reúne entradas e interfaces para integração de sinais ao sistema de controle.

Interface CAN

Interface de comunicação CAN usada para integração em uma rede compatível, conforme os parâmetros do fabricante.

Entrada analógica

Canal destinado à aquisição de um sinal analógico dentro das faixas elétricas declaradas.

Grau de proteção IP

Classificação do invólucro quanto à proteção contra ingresso de partículas e água, sujeita às condições especificadas pelo fabricante.

IEC 61131-3

Norma relacionada a linguagens de programação de controladores programáveis; a ficha declara função CLP conforme essa norma.
