Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: CR1301
- EAN: 4021179353465
- NCM do produto: 85371090
Destaques do Produto
Por que comprar IFM na Melhor Indústria?

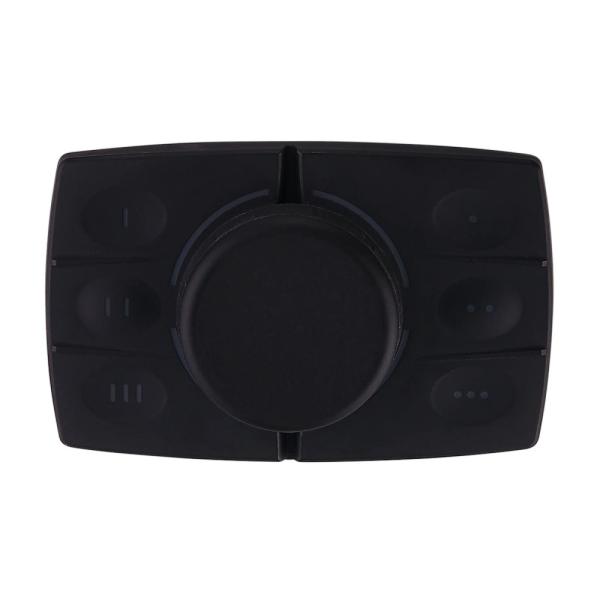

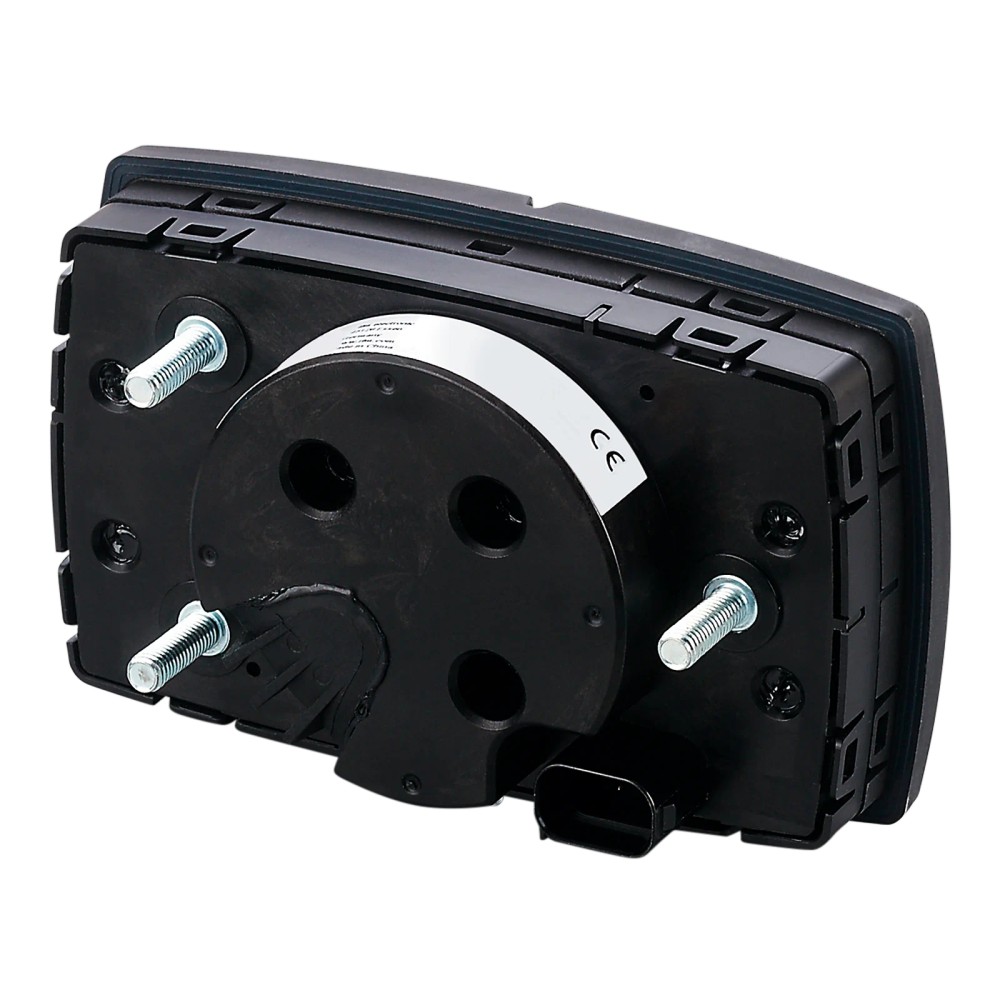

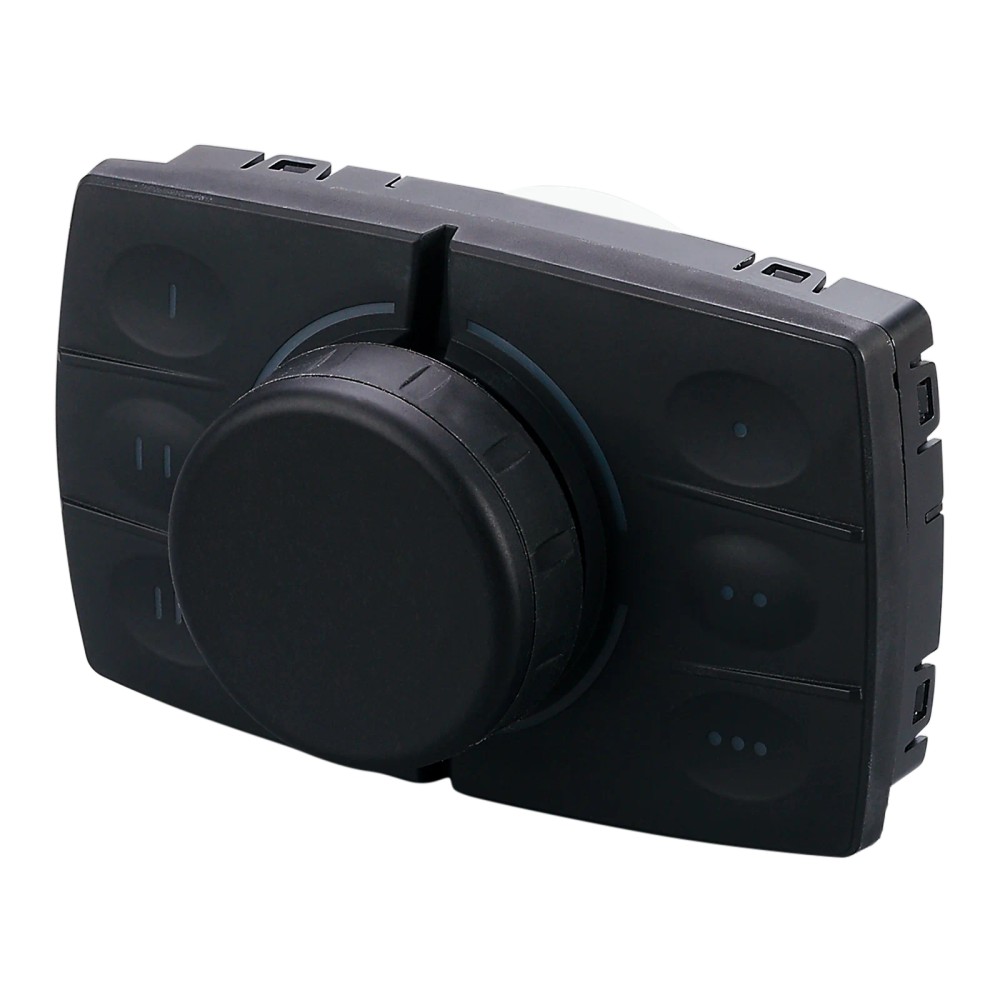

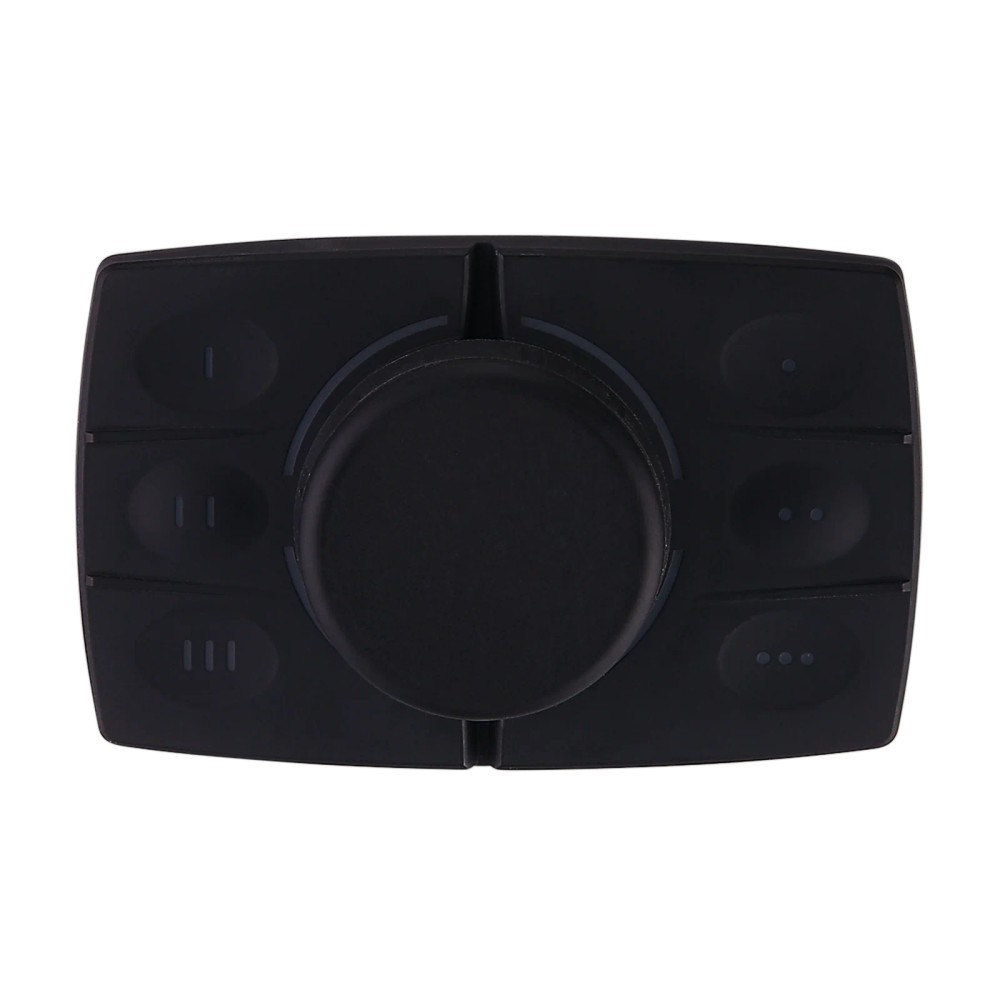

Sobre o Módulo de botões IFM CR1301 para máquinas móveis, com joystick em dois eixos, botão giratório com função de pressão e comunicação CAN J1939
O IFM CR1301 é um módulo de comando para montagem em painéis de controle ou recortes de painel, destinado a máquinas móveis. Reúne seis teclas de função retroiluminadas, um botão giratório com função de pressão e joystick em dois eixos. Comunica-se por CAN com protocolo J1939 e possui proteção IP65. Opera com alimentação de 9 a 32 V DC.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de dispositivo | Módulo de botões para máquinas móveis |
| Elementos de operação | 6 teclas de função retroiluminadas e botão giratório com função de pressão e joystick em dois eixos |
| Comunicação | CAN; protocolo J1939 |
| Alimentação | 9...32 V DC; nominal 12 / 24 V DC |
| Grau de proteção | IP65 |
| Montagem | Painel ou recorte de painel |
| Dimensões | 86 x 136 x 74,5 mm |
| Temperatura de operação | -40...85 °C |
| Consumo de corrente | < 400 mA a 13,5 V DC |
| Conexão elétrica | Pino 1: CAN_L; pino 2: CAN_H; pino 3: GNB; pino 4: VBB |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Painéis de controle de máquinas móveis que utilizem comunicação CAN com protocolo J1939 e alimentação dentro da faixa de 9...32 V DC.
- Aplicações que requeiram teclas de função retroiluminadas, comando giratório com pressão e joystick em dois eixos num único módulo de painel.
- Instalações que comportem o formato e as dimensões de 86 x 136 x 74,5 mm e atendam às condições ambientais especificadas.
⚠ Considere outro se precisa de:
- Aplicações cujo barramento ou protocolo requerido não seja compatível com CAN J1939; não há outros protocolos de comunicação informados para este produto.
- Alimentação fora da faixa de 9...32 V DC ou condições de operação fora de -40...85 °C.
- Instalações que exijam proteção superior à IP65 ou dimensões de montagem diferentes das do produto.
APLICAÇÕES E USO
- Aplicação declarada pelo fabricante: unidades de comando para máquinas móveis, montadas em painéis de controle ou recortes de painel.
- Uso em painel de máquina móvel com rede CAN J1939, desde que alimentação, parâmetros da rede e condições ambientais estejam dentro das especificações informadas.
- Possibilidade de integrar comandos de teclas, rotação, pressão e joystick em dois eixos; a atribuição funcional depende da configuração do sistema e das seis teclas livremente programáveis.
- Para instalação em ambiente exposto, considere o limite IP65, a faixa de temperatura de operação de -40...85 °C e a umidade relativa máxima de 90 %. A ficha não detalha condições específicas de exposição a agentes químicos ou imersão.
COMO ESCOLHER
Antes de comprar o Módulo de botões IFM CR1301 para máquinas móveis, com joystick em dois eixos, botão giratório com função de pressão e comunicação CAN J1939, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Marca | IFM (ifm electronic) | Identificação do fabricante indicada no anúncio. |
| Modelo e SKU | CR1301 | Código do produto. |
| GTIN | 4021179353465 | Identificador comercial informado. |
| Tipo de dispositivo | Módulo de botões | Unidade de comando para máquinas móveis. |
| Aplicação declarada | Unidades de comando para máquinas móveis | Finalidade descrita para o produto. |
| Categoria | Automação móvel | Segmentação do produto informada na ficha. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de comunicação | CAN | Interface de comunicação indicada. |
| Quantidade de interfaces CAN | 1 | Número de interfaces informado. |
| Protocolo | J1939 | Protocolo de comunicação informado para a interface CAN. |
| Taxa de baud de fábrica | 250 | Configuração CAN de fábrica; a unidade não está explicitada na ficha. |
| ID do nó de fábrica | 135 | Configuração CAN de fábrica. |
| Dados elétricos | ||
|---|---|---|
| Tensão nominal | 12 / 24 V DC | Valores nominais informados. |
| Tensão de operação | 9...32 V DC | Faixa de operação especificada. |
| Tensão máxima | 32 V DC | Limite máximo informado. |
| Consumo de corrente | < 400 mA a 13,5 V DC | Consumo indicado para a condição de 13,5 V DC. |
| Proteção contra inversão de polaridade | Sim | Recurso de proteção indicado na ficha. |
| Pinagem | Pino 1: CAN_L; pino 2: CAN_H; pino 3: GNB; pino 4: VBB | Identificação dos sinais por pino conforme informação fornecida. |
| Elementos de operação e indicação | ||
|---|---|---|
| Teclas de função | 6 teclas retroiluminadas livremente programáveis | Quantidade e característica descritas para os elementos operacionais. |
| Comando integrado | Botão giratório com função de pressão e joystick em dois eixos | Elemento operacional combinado. |
| Paradas por rotação | 24 | Quantidade indicada para o botão giratório. |
| Iluminação | LED multicolor | Tipo e característica da iluminação indicados. |
| Segmentação | Quatro partes | Característica declarada da segmentação multicolor. |
| Vida útil das teclas | > 100.000 acionamentos | Valor informado para os botões. |
| Vida útil do botão giratório, pressão | > 100.000 acionamentos | Valor informado para a função de pressão. |
| Vida útil do botão giratório, rotação | > 100.000 ciclos | Valor informado para a função de rotação. |
| Vida útil do joystick basculante | > 100.000 acionamentos | Valor informado para a função basculante. |
| Condições ambientais e proteção | ||
|---|---|---|
| Grau de proteção | IP65 | Grau de proteção declarado para o produto. |
| Temperatura de operação | -40...85 °C | Faixa de temperatura de operação informada. |
| Temperatura de armazenamento | -40...85 °C | Faixa de temperatura de armazenamento informada. |
| Umidade relativa máxima | 90 % | Limite de umidade relativa informado. |
| Altitude máxima | 4.000 m | Altura máxima acima do nível do mar indicada. |
| Resistência a vibrações | ISO 16750-3 Test VII (aleatório, instalação na carroceria); EN 60068-2-6 seno (10...500 Hz / 10 ciclos/eixo, seno) | Ensaios e referências de vibração declarados na ficha. |
| Resistência duradoura ao choque | ISO 16750-3 (30 g, 6 ms / 24.000 choques) | Condição de resistência a choque informada. |
| Compatibilidade eletromagnética | UN/ECE-R10: emissão de interferência e resistência à interferência de 100 V/m; DIN EN 61000-6-2 ESD; DIN EN 61000-6-4 Burst | Normas e condições EMC conforme texto fornecido; a descrição da ficha associa ESD e Burst às referências listadas. |
| Dados mecânicos e montagem | ||
|---|---|---|
| Método de montagem | Painel | Método de instalação informado. |
| Modelo de montagem | Painel de controle ou recorte de painel | Aplicação mecânica declarada; consulte o desenho dimensional para conferir o recorte. |
| Dimensões | 86 x 136 x 74,5 mm | Dimensões informadas para largura, comprimento e altura. |
| Formato do invólucro | Retangular | Formato declarado. |
| Material do invólucro | PC/ABS | Material indicado para o invólucro. |
| Material da capa | PA66 transparente | Material informado para a capa; a ficha também a descreve como capa de silicone, portanto confirme a especificação no datasheet oficial. |
| Peso sem acessórios | 400 g | Peso sem acessórios informado na ficha. |
| Peso registrado no dataset | 472,55 g | Valor de peso adicional presente nos dados do catálogo; não está identificado como peso sem acessórios. |
| Dados de fornecimento e documentação | ||
|---|---|---|
| Quantidade por embalagem | 1 peça | Quantidade indicada no cadastro; acessórios não estão especificados. |
| Datasheet | https://media.ifm.com/dam/640062e9-8052-4d9c-9978-c5cd34bcdb29/Original/CR1301-00_PT-BR.pdf | Documento técnico do fabricante indicado no anúncio. |
| Página do produto | https://www.ifm.com/br/pt/product/CR1301 | Página oficial indicada para consulta do produto. |

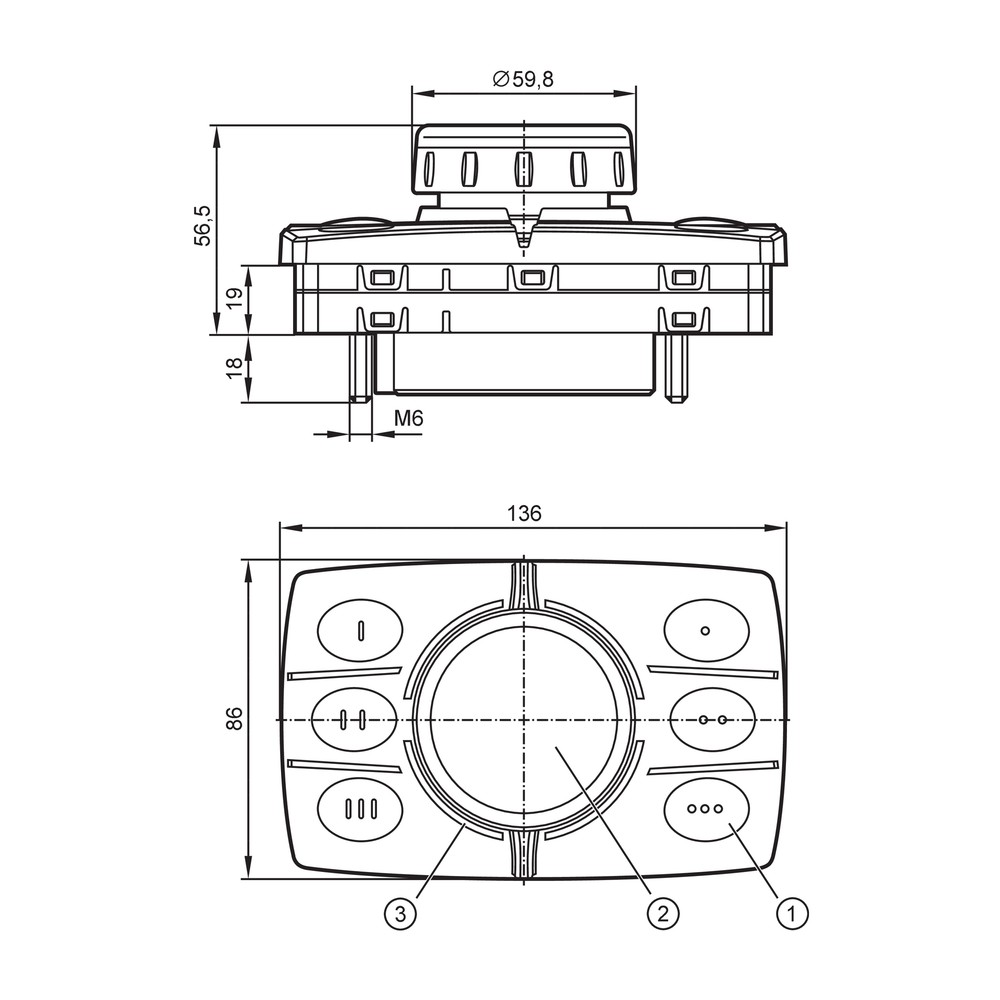

| Desenho dimensional | https://media.ifm.com/dam/8094cea8-c3f6-4f89-81e3-9fd79b7fdf2d/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_E100_0099.png | Desenho em escala informado na ficha. |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Rede CAN J1939 com alimentação entre 9 e 32 V DC e integração de comando em painel | ✓ | Corresponde à interface, ao protocolo e à faixa de alimentação informados para o CR1301; devem ser verificados os parâmetros da rede e a configuração do equipamento. |
| Sistema que exige somente montagem física em painel ou recorte de painel compatível com 86 x 136 x 74,5 mm | ✓ | O produto é especificado para montagem em painel e as dimensões externas estão informadas; a ficha não detalha dimensões do recorte, que devem ser verificadas no desenho dimensional. |
| Rede que exige protocolo diferente de J1939 | ✗ | A ficha indica J1939 sobre CAN e não informa suporte a outros protocolos. |
| Alimentação fora de 9...32 V DC ou operação fora de -40...85 °C | ✗ | Essas condições estão fora das faixas de operação informadas. |
| Ambiente que exige grau de proteção superior a IP65 | ✗ | A proteção especificada é IP65; a ficha não declara proteção superior. |
INSTALAÇÃO
Como instalar o Módulo de botões IFM CR1301 para máquinas móveis, com joystick em dois eixos, botão giratório com função de pressão e comunicação CAN J1939
- Confirme que o painel e o recorte comportam o módulo; verifique dimensões e recorte no desenho do fabricante antes de usinar.
- Desenergize o sistema antes de executar a instalação ou a ligação elétrica.
- Monte o módulo no painel conforme o desenho dimensional e as instruções do datasheet; não deduza dimensões de recorte apenas pelas dimensões externas.
- Ligue os condutores conforme a pinagem informada: pino 1 CAN_L, pino 2 CAN_H, pino 3 GNB e pino 4 VBB.
- Verifique se a alimentação está entre 9 e 32 V DC e se a rede utiliza CAN J1939; confirme taxa de baud e ID do nó necessários à aplicação.
- Energize o conjunto e valide comunicação, comandos e iluminação conforme a configuração do sistema antes de colocar a máquina em operação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O módulo não comunica com a unidade de controle. | Incompatibilidade de protocolo ou parâmetros de rede, ligação incorreta de CAN_L/CAN_H ou ausência de alimentação adequada. | Confirme alimentação entre 9 e 32 V DC, pinagem, continuidade dos condutores CAN e compatibilidade J1939; confira também taxa de baud e ID do nó configurados. |
| O módulo não liga ou apresenta comportamento intermitente. | Tensão fora da faixa de operação, conexão inadequada em GNB ou VBB, ou problema na alimentação do sistema. | Meça a tensão nos terminais do módulo durante a operação e compare com a faixa de 9...32 V DC; confira os pinos 3 e 4 e a polaridade. |
| Teclas, botão giratório ou joystick não executam a função esperada. | Mapeamento ou configuração das funções no sistema de controle diferente do esperado. | Verifique a programação das seis teclas e a configuração de comandos no controlador; teste cada elemento e consulte o datasheet para os parâmetros aplicáveis. |
| Há falha após a instalação ou em operação com vibração. | Montagem ou fixação inadequada, conexão elétrica intermitente ou exposição a condições além das especificações declaradas. | Inspecione a fixação no painel e as conexões; compare temperatura, umidade, vibração e exposição ambiental com os limites e referências indicados na ficha. |
