Display Gráfico Touch IFM CR1204

Pré-visualizar: CR1204 IFM - Display Gráfico Touch Controle Máquinas Móveis 12 Pol 1280x800

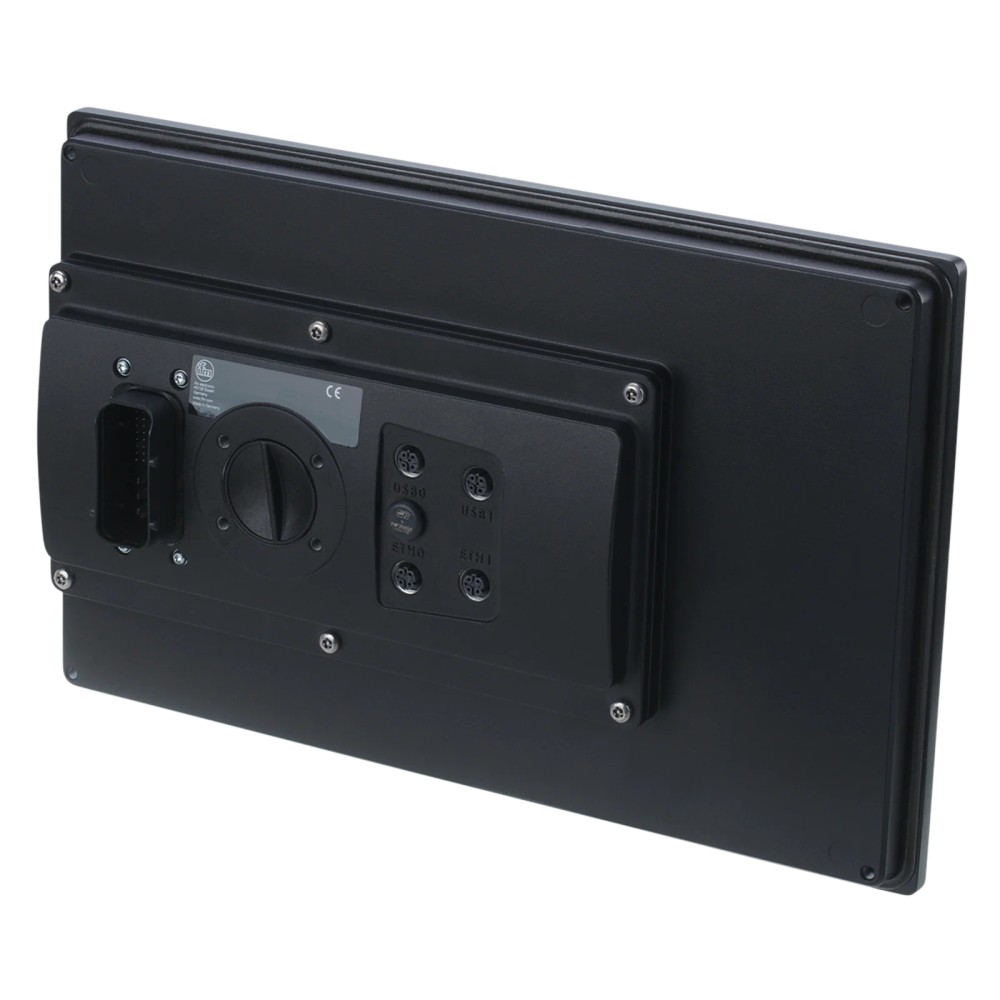

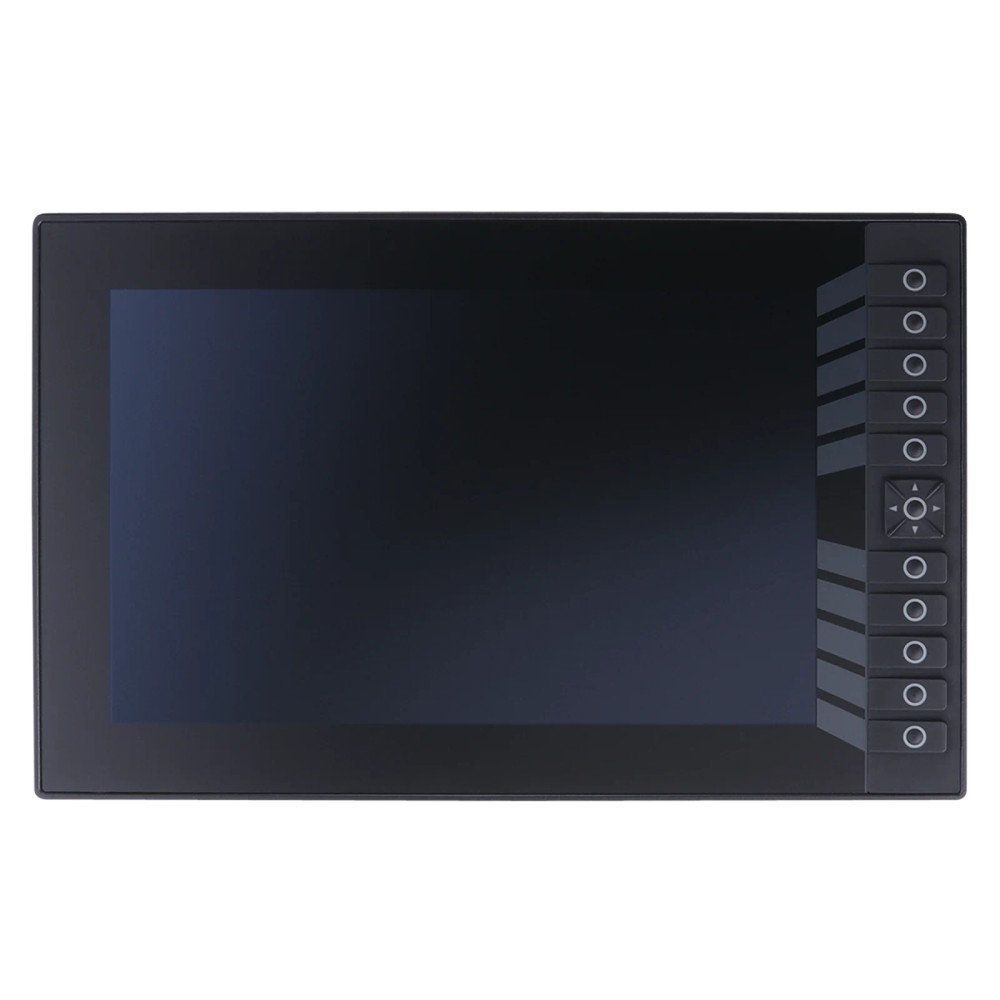

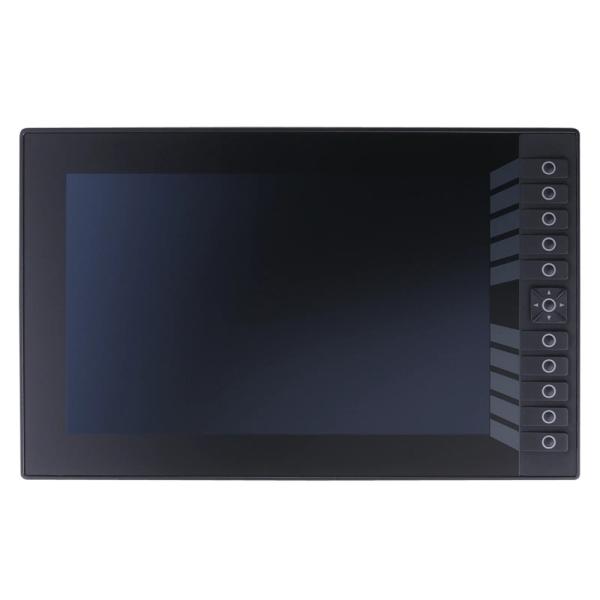

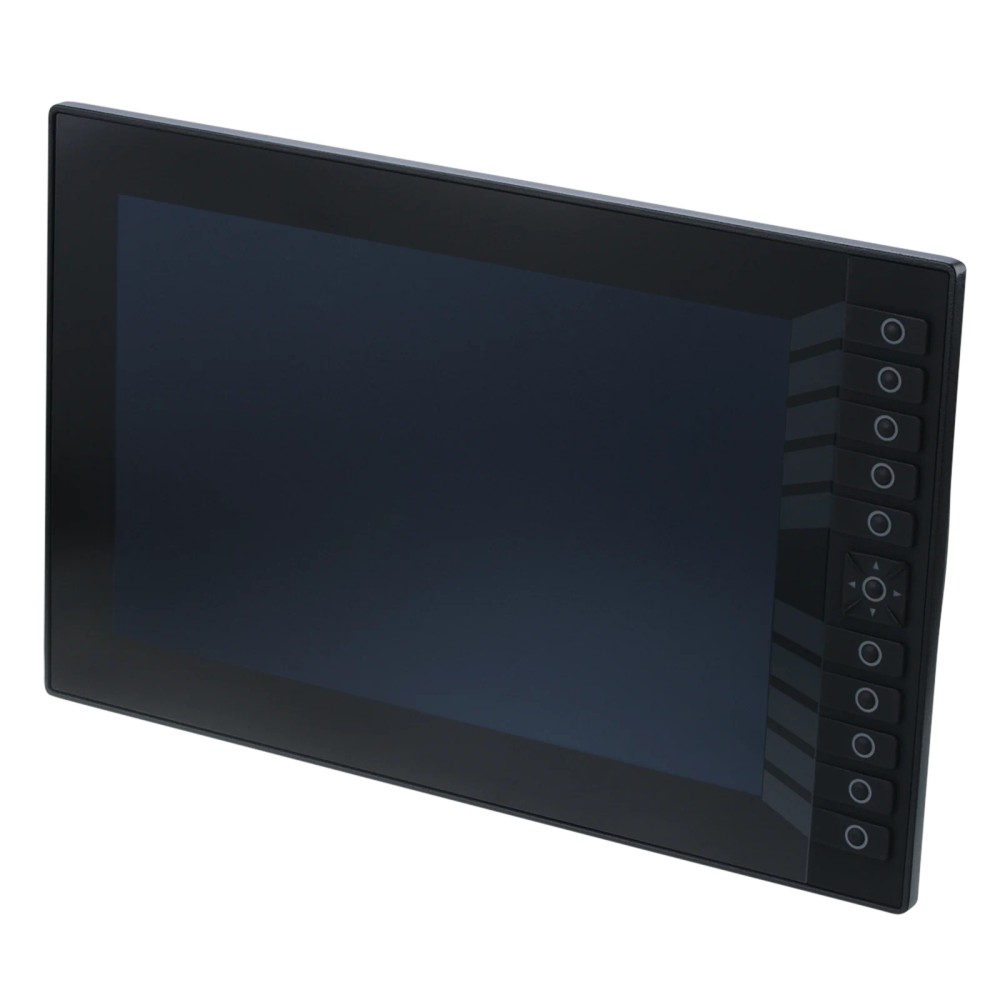

CR1204 IFM - Display Gráfico Touch Controle Máquinas Móveis 12 Pol 1280x800

Imagem meramente ilustrativa

R$ 30.947,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR1204
EAN: 4021179331142
NCM do produto: 85371090

Destaques do Produto Aplicação Controle e...mais

Fechar menu

Saiba mais sobre: "CR1204 IFM - Display Gráfico Touch Controle Máquinas Móveis 12 Pol 1280x800"

Destaques do Produto

Aplicação

Controle e diálogo em máquinas móveis

Tamanho e resolução da tela

12 pol.; 1280 × 800

Programação

CODESYS 3.5; função CLP IEC 61131-3

Interfaces

Ethernet, CAN e USB

Alimentação

12 / 24 V DC nominal

Montagem

De superfície ou embutida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Display gráfico programável touch IFM CR1204 para controle de máquinas móveis, 12 pol., 1280 × 800

O IFM CR1204 é um display gráfico programável com função tátil, destinado ao controle e ao diálogo com máquinas móveis. Possui tela colorida de 12 polegadas com resolução de 1280 × 800, processador ARM Quad Core de 64 bits e interfaces Ethernet, CAN e USB. Opera com alimentação nominal de 12/24 V DC e utiliza CODESYS 3.5 para programação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Display gráfico programável para controle de máquinas móveis
Tela	12 pol.; formato 16:10; resolução 1280 × 800
Função tátil	PCAP
Processador	ARM Quad Core 64 Bit, 1,2 GHz
Memória	1 GByte RAM; 8 GByte Flash
Interfaces de comunicação	Ethernet, CAN e USB
Alimentação nominal	12 / 24 V DC
Proteção declarada	IP 65; IP 67 nas condições de conexão indicadas pelo fabricante
Temperatura de operação	−30 a 65 °C
Dimensões e massa	222,5 × 348,5 × 65,2 mm; 2.600 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Máquinas móveis que necessitam de uma interface gráfica programável com função tátil e alimentação nominal de 12/24 V DC.
Projetos que utilizem Ethernet, CAN ou USB e sejam compatíveis com as interfaces e protocolos indicados na ficha.
Instalações dentro da faixa de operação de −30 a 65 °C e que atendam às condições de montagem e conexão exigidas para o grau de proteção declarado.

⚠ Considere outro se precisa de:

Não especificar para alimentação exclusivamente AC: a ficha informa alimentação DC.
Não presumir proteção IP 67 com conectores ou vedação diferentes das condições indicadas pelo fabricante.
Não presumir compatibilidade com qualquer controlador, protocolo, software ou pinagem além dos explicitamente listados; validar o projeto no datasheet e na documentação do fabricante.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: controle e diálogo em máquinas móveis, com interface gráfica programável e função tátil.
Integração em sistemas que utilizem as interfaces Ethernet, CAN ou USB e os protocolos explicitamente listados na ficha; a compatibilidade do sistema completo depende da configuração do projeto.
Uso em ambiente com temperatura de operação entre −30 e 65 °C. Para exposição a água ou poeira, respeitar as condições de conexão e vedação associadas ao grau IP declarado.
Possibilidade de exibir vídeo analógico PAL ou NTSC por meio das entradas informadas; a ficha não detalha a aplicação específica nem os dispositivos de câmera compatíveis.

COMO ESCOLHER

Antes de comprar o Display gráfico programável touch IFM CR1204 para controle de máquinas móveis, 12 pol., 1280 × 800, verifique estes pontos:

Escolha o CR1204 quando

A aplicação exigir display gráfico programável de 12 pol. com tela tátil, resolução 1280 × 800, função CLP IEC 61131-3 e comunicação por Ethernet ou CAN, dentro das condições elétricas, ambientais e de montagem especificadas.

Avalie outra configuração quando

O projeto exigir tela de tamanho ou resolução diferentes, alimentação fora de 12/24 V DC nominal, temperatura de operação fora de −30 a 65 °C ou uma interface/protocolo não listado. A ficha não fornece dados de modelos alternativos; compare os requisitos com o datasheet do fabricante antes de selecionar outro produto.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Identificação do fabricante no anúncio.
Modelo / SKU	CR1204	Código do produto.
Part number	CR1204; part number do catálogo: CR1204-00	A identificação comercial do anúncio é CR1204; o catálogo também informa CR1204-00.
GTIN	4021179331142	Identificador comercial informado.
Categoria	Automação móvel	Categoria indicada nos dados básicos do anúncio.
Tipo de produto	Display gráfico programável para controle de máquinas móveis	Função e aplicação informadas pelo fabricante/cadastro.
Descrição funcional	Dispositivo de processo e de diálogo; display colorido com função tátil	Descrição técnica do equipamento.
Designação	ecomatDisplay/12"/16:10/Touch	Designação de modelo registrada no cadastro.

Display e operação
Tamanho do display	12 pol.	Dimensão nominal da tela.
Formato	16:10	Proporção da tela.
Resolução	1280 × 800	Resolução indicada para o display.
Tipo de display	Display colorido com função tátil	Característica funcional.
Tecnologia tátil	PCAP	Versão com tela tátil informada no cadastro.
Profundidade de cor	24 bit	Profundidade de cor indicada.
Iluminação de fundo	LED	Tecnologia de iluminação do display.
Luminosidade	< 1100 cd/m²; ajustável de 0 a 100%, em passos de 1%	Valor e ajuste de luminosidade informados no cadastro.
Relação de contraste	1000:1	Relação de contraste indicada.
Elementos de operação	10 elementos operacionais; 1 interruptor de balancim com botão	Elementos de comando informados no cadastro.

Processamento, memória e software
Processador	ARM Quad Core 64 Bit, 1,2 GHz	Especificação do processador.
Memória de trabalho	1 GByte RAM	Capacidade de memória de trabalho.
Memória de massa	8 GByte Flash	Capacidade de armazenamento flash.
Sistema operacional	Embedded Linux 4.14	Versão indicada no cadastro.
Software de programação	CODESYS 3.5	Ambiente de programação informado.
Função CLP	Compatível com IEC 61131-3	A ficha informa a função CLP segundo IEC 61131-3.
Relógio de tempo real	Sim; UTC, bateria armazenada	Função RTC descrita no cadastro.

Alimentação e consumo
Tensão nominal DC	12 / 24 V DC	Tensões nominais declaradas.
Faixa de tensão DC	8 a 32 V DC	Faixa máxima indicada no cadastro; confirmar condições no datasheet.
Consumo de potência	36 W	Valor de potência informado.
Consumo de corrente	< 1500 mA a 24 V DC; com saídas comutadas: < 6500 mA	Valores indicados no cadastro; considerar a condição das saídas comutadas.
Carga máxima de corrente por saída	2500 mA	Limite de carga informado para as saídas.

Entradas e saídas
Entradas digitais	2	Quantidade indicada no cadastro.
Saídas digitais	2	Quantidade indicada no cadastro.
Entradas de vídeo	4 analógicas; PAL e NTSC	Formatos de vídeo informados.
Interfaces de vídeo FBAS	4	Quantidade registrada no cadastro.
Entrada de áudio	Stereo Line-In	Tipo de entrada de áudio.
Saída de áudio	Stereo Line-Out; Headphones Out	Saídas de áudio indicadas.

Interfaces e protocolos
Ethernet	2 interfaces; 10Base-T e 100Base-TX; 100 Mbit/s	Padrões e taxa de transmissão informados.
Protocolos Ethernet	TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP	Protocolos listados para a comunicação Ethernet.
CAN	Interface CAN 2.0 A/B, ISO 11898; 4 interfaces CAN indicadas no cadastro	Padrão e quantidade registrados; verificar a disposição no datasheet.
Protocolos CAN	CANopen; SAE J1939; protocolo livre	Protocolos indicados para CAN.
Perfis CAN	CiA DS 301 versão 4; CiA DS 401 versão 1.4	Perfis informados no cadastro.
Taxa de transmissão CAN	20 kbit/s a 1 Mbit/s	Faixa indicada para a interface CAN.
USB	2 interfaces USB 2.0	Quantidade e versão registradas.
Taxa USB	< 480 Mbit/s	Limite de taxa indicado no cadastro.

Condições ambientais e proteção
Temperatura de operação	−30 a 65 °C	Faixa de temperatura de operação informada.
Temperatura de armazenamento	−30 a 80 °C	Faixa de armazenamento indicada.
Grau de proteção	IP 65; IP 67 sob condições específicas de conectores e vedação	IP 67 é indicado com conectores inseridos com vedação individual e conectores M12 inseridos ou capas de vedação; verificar montagem no datasheet.
Umidade relativa máxima	90%, sem condensação	Limite ambiental informado.
Grau de sujeira	2	Classificação indicada no cadastro.
Altitude máxima	3000 m acima do nível do mar	Limite de altitude registrado.
Resistência a vibrações	ISO 16750-3 Test VII (aleatório, instalação na carroceria); EN 60068-2-6 Sinus (10 a 500 Hz / 10 ciclos por eixo, seno)	Ensaios e referências de vibração informados.
Resistência duradoura a choque	ISO 16750-3 (30 g, 6 ms / 24.000 choques)	Condição de ensaio registrada.
EMC	UN/ECE-R10: emissão e resistência à interferência, 100 V/m; DIN EN 61000-6-2 ESD; DIN EN 61000-6-4 Burst; ISO 7637-2	Normas e condições EMC informadas no cadastro.

Dados mecânicos e construção
Dimensões	222,5 × 348,5 × 65,2 mm	Dimensões externas informadas.
Massa	2600 g	Massa indicada nos atributos do catálogo.
Material do invólucro	Fundição de alumínio revestido com pó	Material construtivo informado.
Material do display	Vidro antirreflexo e endurecido	Material e acabamento indicados.
Formato do invólucro	Retangular	Formato registrado no cadastro.
Método de montagem	Montagem de superfície ou montagem embutida	Métodos listados; consultar o desenho dimensional para a instalação.

Conformidade e dados complementares
NCM	8537.10.90	Classificação fiscal informada no cadastro.
MTTF	37 anos	Valor informado no cadastro; consultar o fabricante para condições e método de cálculo.
Quantidade por embalagem	1 peça	Quantidade indicada no cadastro; não especifica acessórios adicionais.

COMPATIBILIDADE

Comunicação

• Ethernet: 2 interfaces; 10Base-T e 100Base-TX, taxa de 100 Mbit/s; protocolos TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP.

• CAN: interface CAN 2.0 A/B conforme ISO 11898; CANopen, SAE J1939 e protocolo livre; perfis CiA DS 301 versão 4 e CiA DS 401 versão 1.4; taxa de 20 kbit/s a 1 Mbit/s.

• USB: 2 interfaces USB 2.0; taxa indicada inferior a 480 Mbit/s.

• Entradas de vídeo analógicas: 4, para PAL e NTSC.

• Áudio: entrada Stereo Line-In; saídas Stereo Line-Out e Headphones Out.

Conexões

Elétrica Alimentação DC nominal de 12/24 V; faixa máxima de tensão indicada de 8 a 32 V DC. Consumo de potência informado: 36 W. Verificar pinagem, proteção do circuito e requisitos de conexão no datasheet antes da energização.

Processo A ficha não informa uma conexão de processo mecânica. Trata-se de uma interface para montagem de superfície ou embutida; dimensões externas: 222,5 × 348,5 × 65,2 mm. A fixação e o recorte devem ser conferidos no desenho dimensional do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquina móvel com alimentação DC dentro da faixa informada e necessidade de interface gráfica tátil programável.	✓	A ficha especifica uso em controle de máquinas móveis, alimentação nominal de 12/24 V DC e display colorido com função tátil.
Rede CAN que utilize CANopen, SAE J1939 ou protocolo livre, respeitando a taxa indicada.	✓	Esses protocolos e a faixa de 20 kbit/s a 1 Mbit/s são informados para a interface CAN.
Rede Ethernet que utilize TCP/IP, UDP, Modbus TCP, OPC UA ou EtherNet/IP.	✓	Esses protocolos são listados para Ethernet; a interface declara 10Base-T/100Base-TX e taxa de 100 Mbit/s.
Alimentação exclusivamente AC ou tensão DC fora da faixa informada de 8 a 32 V DC.	✗	A ficha especifica alimentação DC e indica faixa de tensão máxima de 8 a 32 V DC.
Instalação em temperatura ambiente fora de −30 a 65 °C durante a operação.	✗	A faixa de temperatura de operação indicada é −30 a 65 °C.
Uso de PAL ou NTSC em entrada de vídeo analógica.	✓	São informadas quatro entradas de vídeo analógicas compatíveis com PAL e NTSC.
Aplicação que exige protocolo, interface ou pinagem não indicada na ficha.	✗	A compatibilidade não pode ser confirmada com os dados disponíveis; consultar o datasheet e a documentação do fabricante.

INSTALAÇÃO

Como instalar o Display gráfico programável touch IFM CR1204 para controle de máquinas móveis, 12 pol., 1280 × 800

Confira no datasheet a tensão DC disponível, a pinagem e os requisitos elétricos antes de conectar o equipamento.
Defina a montagem de superfície ou embutida e verifique dimensões, recorte e espaço de instalação no desenho dimensional.
Instale o display de acordo com a orientação e os requisitos mecânicos indicados pelo fabricante.
Conecte Ethernet, CAN, USB, vídeo ou áudio somente conforme a interface e a pinagem documentadas para a aplicação.
Para manter o grau de proteção declarado, utilize os conectores, vedação individual ou capas de vedação nas condições especificadas pelo fabricante.
Antes de colocar em operação, valide alimentação, comunicação, configuração do software e funcionamento da tela tátil conforme a documentação do fabricante.

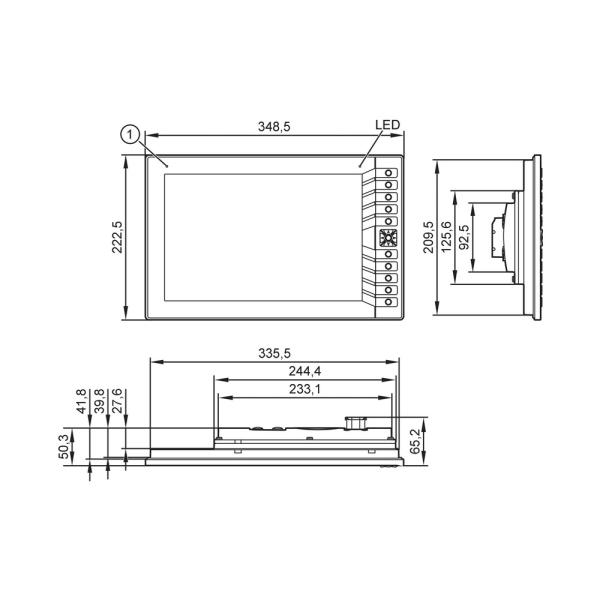

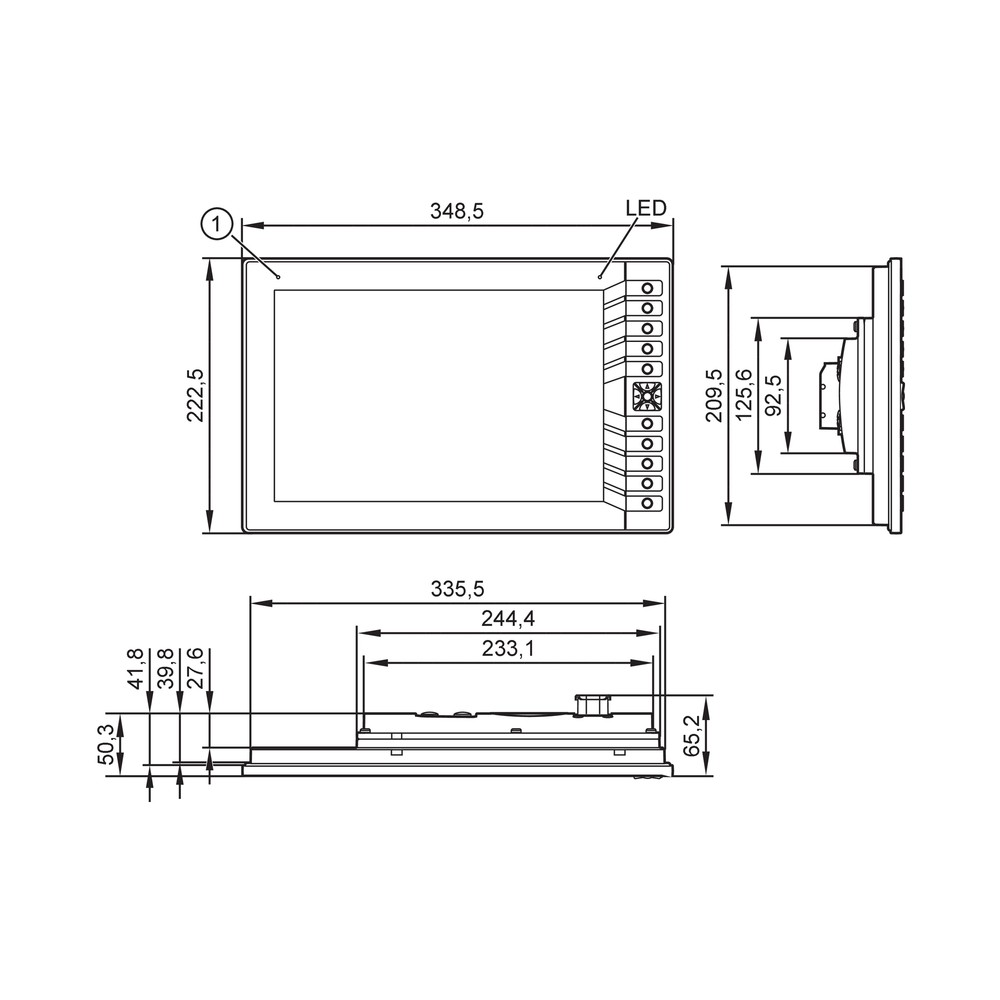

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não liga.	Alimentação ausente, polaridade ou conexão incorreta, ou tensão fora da faixa indicada.	Meça a alimentação DC no ponto de conexão e confira a tensão e a pinagem no datasheet; a faixa indicada é de 8 a 32 V DC.
A comunicação Ethernet não é estabelecida.	Configuração de rede, conexão física ou protocolo incompatível com a configuração do controlador.	Confira o enlace físico, as configurações de rede e se o protocolo utilizado está entre TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP.
A comunicação CAN não ocorre ou apresenta falhas.	Parâmetros de comunicação incompatíveis, protocolo/configuração divergente ou conexão CAN incorreta.	Compare protocolo e taxa configurados com os valores suportados; a ficha lista CANopen, SAE J1939 e protocolo livre, com taxa de 20 kbit/s a 1 Mbit/s.
Há entrada de água ou poeira na instalação.	Conectores, vedação individual ou capas não instalados nas condições necessárias para o grau de proteção pretendido.	Inspecione conectores e elementos de vedação e compare a montagem com as condições IP 67 especificadas no datasheet; não presuma o grau de proteção sem a configuração correta.

DOCUMENTAÇÃO TÉCNICA

Folha de dados CR1204-00, português (Datasheet) Desenho em escala CR1204 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM CR1204 e para que tipo de máquina serve?

É um display gráfico programável com função tátil destinado ao controle e ao diálogo em máquinas móveis. A ficha não restringe a aplicação a um tipo específico de máquina.

Quais protocolos de comunicação ele suporta?

Na Ethernet, a ficha lista TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP. Para CAN, lista CANopen, SAE J1939 e protocolo livre.

O produto acompanha cabos, conectores ou outros acessórios?

O cadastro informa embalagem com uma peça, mas não relaciona acessórios inclusos. Confirme o conteúdo fornecido com o vendedor antes da compra.

Posso alimentar o CR1204 com tensão AC?

Não é indicada alimentação AC: a ficha especifica alimentação DC nominal de 12/24 V e faixa de 8 a 32 V DC. Verifique a pinagem e os requisitos elétricos no datasheet.

Ele funciona fora da faixa de temperatura de operação especificada?

A ficha declara operação de −30 a 65 °C. Não é possível confirmar operação fora dessa faixa com os dados disponíveis.

O display não liga; o que devo verificar antes de substituir?

Verifique a presença da alimentação DC, a pinagem e se a tensão está na faixa indicada de 8 a 32 V DC. Consulte o datasheet para identificar corretamente os terminais.

A tela liga, mas não comunica com o controlador; qual é a causa provável?

Pode haver divergência de protocolo, parâmetros de rede ou conexão física. Confira se a interface e o protocolo do controlador correspondem aos suportados pelo CR1204.

Como decidir entre o CR1204 e outro display?

Escolha o CR1204 se o projeto exigir tela tátil de 12 pol., resolução 1280 × 800 e as interfaces e condições descritas na ficha. Se o projeto exigir outra dimensão, resolução ou interface, compare os requisitos com o datasheet do modelo alternativo.

O que preciso conferir para instalar o CR1204 embutido?

Confira o desenho dimensional, as dimensões de montagem e a pinagem no material técnico do fabricante antes de preparar o painel. A ficha também admite montagem de superfície.

Como conservar o grau de proteção durante a instalação?

Use conectores e elementos de vedação nas condições especificadas pelo fabricante. O IP 67 depende das condições de conectores e vedação informadas no datasheet.

GLOSSÁRIO TÉCNICO

CANopen

Protocolo de comunicação indicado para a interface CAN do CR1204 (Ref.: CANopen).

SAE J1939

Protocolo listado para comunicação CAN em aplicações de máquinas móveis (Ref.: SAE J1939).

PCAP

Tecnologia de tela tátil indicada para a versão do display (Ref.: versão com tela tátil PCAP).

IEC 61131-3

Referência normativa associada à função CLP informada para o display (Ref.: função CLP IEC 61131-3).

IP 67
