Display Gráfico IFM CR1203 - 12.3" Touchscreen

Pré-visualizar: CR1203 IFM - Display Gráfico IFM Controle Máquinas Móveis 12.3" Touchscreen

CR1203 IFM - Display Gráfico IFM Controle Máquinas Móveis 12.3" Touchscreen

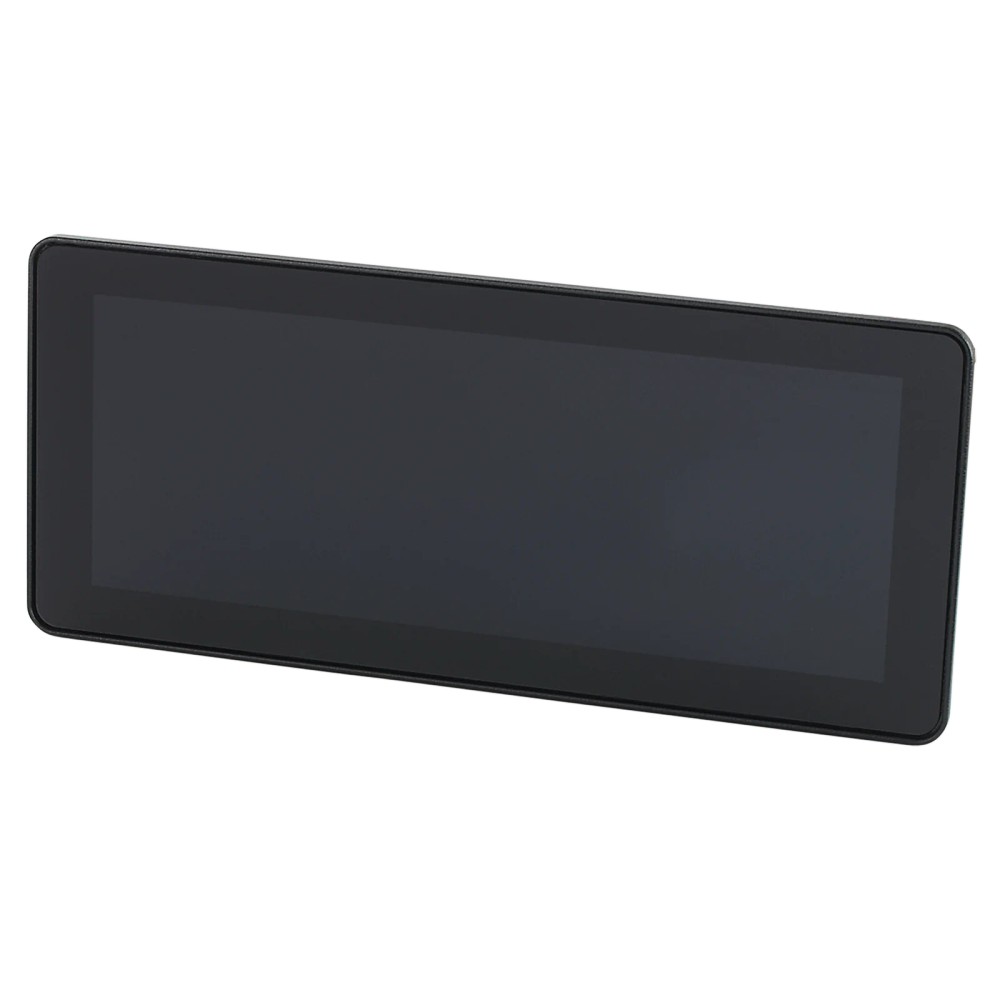

Imagem meramente ilustrativa

R$ 30.984,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR1203
EAN: 4021179313643
NCM do produto: 85371090

Destaques do Produto Tela 12,3” colorida...mais

Fechar menu

Saiba mais sobre: "CR1203 IFM - Display Gráfico IFM Controle Máquinas Móveis 12.3" Touchscreen"

Destaques do Produto

Tela

12,3” colorida com touchscreen PCAP

Resolução

1280 × 480

Alimentação

8…32 V DC

Comunicação

Ethernet, CAN e USB

Montagem

Superfície ou embutida

Ambiente

−30…65 °C; proteção IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

A gestão de estoque é realizada pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o CR1203 IFM – Display gráfico programável para controle de máquinas móveis, 12,3” touchscreen

O IFM CR1203 é um display gráfico programável para visualização e operação em máquinas móveis. Possui tela colorida tátil de 12,3” com resolução de 1280 × 480 e processador ARM Quad Core de 64 bits a 1,2 GHz. Comunica-se por Ethernet, CAN e USB, e oferece função CLP conforme IEC 61131-3.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Display gráfico programável para controle de máquinas móveis
Tela	Colorida, tátil PCAP, 12,3”
Resolução	1280 × 480
Processador	ARM Quad Core 64 Bit, 1,2 GHz
Memória	1 GByte RAM; 8 GByte Flash
Interfaces	2 Ethernet; 4 CAN; 2 USB; 4 entradas de vídeo analógicas
Tensão de operação	8…32 V DC
Grau de proteção	IP65; IP67
Temperatura ambiente	−30…65 °C
Dimensões	160,5 × 339,1 × 47,7 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interfaces de operação e visualização para máquinas móveis que requerem display programável, função tátil e interfaces Ethernet/CAN/USB.
Projetos que utilizem comunicação CANopen, SAE J1939 ou protocolo CAN livre, ou protocolos Ethernet informados na ficha.
Instalações cuja alimentação esteja dentro de 8…32 V DC e cuja temperatura ambiente permaneça entre −30 e 65 °C.

⚠ Considere outro se precisa de:

Não selecionar para uma instalação cuja tensão de alimentação esteja fora de 8…32 V DC.
Não selecionar quando a temperatura ambiente prevista exceder a faixa de −30…65 °C.
Não presumir compatibilidade com conectores, pinagens ou protocolos não especificados na ficha; confirmar esses dados no datasheet e no manual do fabricante.

APLICAÇÕES E USO

Aplicação declarada: visualização, diálogo e controle de máquinas móveis por meio de display gráfico programável.
Em projetos com rede CAN, a ficha lista CANopen, SAE J1939 e protocolo livre, com taxa de 20 kbit/s a 1 Mbit/s; validar a configuração e a integração no projeto.
Em sistemas com Ethernet, a ficha lista TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP; confirmar requisitos de rede e configuração antes da instalação.
As condições ambientais de operação declaradas são −30…65 °C, umidade relativa máxima de 90% sem condensação e altitude máxima de 3000 m.
Possibilidade inferida: uso como interface de operador em equipamentos que atendam aos requisitos de alimentação, comunicação, instalação e ambiente acima; validar a adequação específica com o fabricante.

COMO ESCOLHER

Antes de comprar o CR1203 IFM – Display gráfico programável para controle de máquinas móveis, 12,3” touchscreen, verifique estes pontos:

Escolha o CR1203 quando

O projeto exigir display programável para máquinas móveis, tela tátil de 12,3”, resolução de 1280 × 480, interfaces CAN/Ethernet/USB e função CLP conforme IEC 61131-3.

Verifique outra configuração quando

A aplicação exigir tensão fora de 8…32 V DC, temperatura ambiente fora de −30…65 °C, outro tamanho ou resolução de tela, ou interfaces e protocolos diferentes dos informados. A ficha não fornece modelo alternativo; valide a configuração necessária com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM; também identificada como ifm electronic	Identificação do fabricante na ficha do produto.
Modelo / SKU	CR1203	Código do produto no anúncio.
Part number	CR1203; catálogo: CR1203-00	A ficha do anúncio identifica CR1203; o catálogo também apresenta CR1203-00.
GTIN	4021179313643	Identificador comercial informado.
Categoria	Automação móvel; ecomatDisplay	Classificação do produto.
Tipo	Display gráfico programável	Tipo de produto informado.
Aplicação declarada	Controle de máquinas móveis	Finalidade declarada pelo fabricante/anúncio.
Descrição do dispositivo	Dispositivo de processo e de diálogo	Função geral indicada na ficha.

Display e operação
Tipo de display	Colorido com função tátil	Característica declarada da tela.
Tamanho do display	12,3”	Diagonal indicada.
Formato	8:3	Proporção do display informada.
Resolução	1280 × 480	Resolução de imagem indicada.
Tecnologia tátil	PCAP	Tecnologia da tela tátil informada.
Profundidade de cor	24 Bit	Profundidade de cor especificada.
Contraste	1000:1	Proporção de contraste declarada.
Luminosidade	< 1000 cd/m²; ajustável de 0 a 100%	Valor e faixa de ajuste informados.
Iluminação de fundo	LED	Tecnologia da iluminação de fundo.
LED de status	1 LED RGB	Indicador de estado informado.

Processamento e software
Processador	ARM Quad Core 64 Bit, 1,2 GHz	Arquitetura, número de núcleos e frequência informados.
Memória de trabalho	1 GByte RAM	Capacidade de memória de trabalho.
Memória de massa	8 GByte Flash	Capacidade de armazenamento informada.
Sistema operacional	Embedded Linux 4.14	Versão do sistema operacional declarada.
Ajuste de parâmetros	CODESYS 3.5	Ambiente indicado para ajuste de parâmetros.
Função CLP	Sim, conforme IEC 61131-3	Função de controlador programável informada.
Relógio de tempo real	Sim; UTC, bateria armazenada	Função RTC declarada.

Alimentação e consumo
Tensão de operação	8…32 V DC	Faixa de operação informada.
Tensão nominal DC	12 / 24 V	Tensões nominais indicadas na ficha.
Consumo de corrente	< 1208 mA a 24 V DC; com saídas comutadas: < 5000 mA	Condições de consumo especificadas pelo fabricante.
Consumo de potência	29 W	Valor de potência informado.

Interfaces e comunicação
Interfaces de comunicação	Ethernet, CAN e USB	Tipos de interface declarados.
Quantidade de interfaces Ethernet	2	Quantidade informada.
Ethernet – padrão	10Base-T; 100Base-TX	Padrões de transmissão indicados.
Ethernet – taxa	100 Mbit/s	Taxa de transmissão informada.
Protocolos Ethernet	TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP	Protocolos listados na ficha.
Quantidade de interfaces CAN	4	Quantidade informada.
Interface CAN	CAN 2.0 A/B, ISO 11898	Interface e referência normativa declaradas.
Protocolos CAN	CANopen; SAE J1939; protocolo livre	Protocolos informados.
Perfil CAN	CiA DS 301 Version 4; CiA DS 401 Version 1.4	Perfis declarados.
Taxa CAN	20 kbit/s…1 Mbit/s	Faixa de transmissão informada.
Quantidade de interfaces USB	2	Quantidade informada.
USB	Versão 2.0; taxa inferior a 480 Mbit/s	Versão e limite de taxa declarados.

Entradas e saídas
Entradas de vídeo	4 analógicas	Quantidade e natureza das entradas informadas.
Sinais de vídeo	PAL; NTSC	Formatos de sinal aceitos, conforme ficha.
Entradas digitais	2	Quantidade declarada.
Saídas digitais	2	Quantidade declarada.
Carga máxima de corrente por saída	2500 mA	Limite informado por saída; consultar documentação para condições de uso.
Entrada de áudio	Stereo Line-In	Tipo de entrada declarado.
Saída de áudio	Stereo Line-Out; Headphones Out	Tipos de saída declarados.

Condições ambientais e proteção
Grau de proteção	IP65; IP67	Graus de proteção informados; observar condições de instalação e documentação do fabricante.
Temperatura ambiente	−30…65 °C	Faixa de operação declarada.
Temperatura de armazenamento	−35…85 °C	Faixa de armazenamento informada.
Umidade relativa máxima	90%, sem condensação	Limite ambiental declarado.
Grau de sujidade	2	Classificação informada.
Altitude máxima	3000 m acima do nível do mar	Limite de altitude declarado.

Dados mecânicos e montagem
Dimensões	160,5 × 339,1 × 47,7 mm	Dimensões informadas; verificar desenho dimensional para orientação e recorte.
Formato do invólucro	Retangular	Formato declarado.
Montagem	Superfície ou embutida	Opções de montagem indicadas.
Materiais	Fundição de alumínio revestido com pó; display em vidro antirreflexo e endurecido	Materiais registrados no catálogo.
MTTF	37 anos	Valor de MTTF informado no catálogo; não representa uma garantia de vida útil.
Unidades por embalagem	1 peça	Quantidade de produto por embalagem informada.

COMPATIBILIDADE

Comunicação

• CAN Interface 2.0 A/B conforme ISO 11898; CANopen; SAE J1939; protocolo CAN livre; taxa de transmissão de 20 kbit/s a 1 Mbit/s.

• Ethernet 10Base-T e 100Base-TX, com taxa de transmissão de 100 Mbit/s; protocolos TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP.

• USB 2.0; taxa de transmissão inferior a 480 Mbit/s.

• Entradas de vídeo analógicas compatíveis com PAL e NTSC.

• CODESYS 3.5 para ajuste de parâmetros; sistema operacional Embedded Linux 4.14.

Conexões

Elétrica Alimentação em corrente contínua, faixa de operação de 8…32 V DC. A ficha informa interfaces Ethernet, CAN e USB, mas não detalha o tipo de conector nem a pinagem; consultar a documentação do fabricante antes de cabeamento.

Processo Não possui conexão de processo de medição informada; é um dispositivo de visualização, diálogo e controle para máquinas móveis. Tipo de conector físico e dimensões de recorte não estão especificados nos dados disponíveis.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com alimentação DC dentro de 8…32 V e ambiente entre −30 e 65 °C.	✓	As condições estão dentro das faixas de operação informadas.
Rede CAN que utiliza CANopen, SAE J1939 ou protocolo CAN livre, com taxa entre 20 kbit/s e 1 Mbit/s.	✓	Os protocolos e a faixa de taxa de transmissão estão especificados para a interface CAN.
Rede Ethernet com TCP/IP, UDP, Modbus TCP, OPC UA ou EtherNet/IP.	✓	Esses protocolos estão indicados para a interface Ethernet do produto.
Instalação que exige alimentação fora de 8…32 V DC ou temperatura ambiente fora de −30…65 °C.	✗	A condição solicitada excede a faixa de operação informada; a ficha não declara compatibilidade fora desses limites.
Instalação que exige conector ou pinagem específicos não identificados nos dados disponíveis.	✗	Não é possível confirmar a compatibilidade física sem consultar o desenho de conexões e o manual do fabricante.

INSTALAÇÃO

Como instalar o CR1203 IFM – Display gráfico programável para controle de máquinas móveis, 12,3” touchscreen

Confirme no datasheet e no desenho dimensional a orientação de montagem e as dimensões necessárias para a instalação escolhida.
Verifique se a tensão DC disponível está dentro da faixa de operação especificada antes de conectar o equipamento.
Planeje os cabos de alimentação, CAN, Ethernet, USB e sinais aplicáveis conforme a arquitetura do sistema; não presuma pinagem não indicada na ficha.
Realize as conexões consultando o manual e o esquema de ligação oficial do fabricante, pois os dados disponíveis não especificam conectores nem pinagem.
Fixe o display em superfície ou em montagem embutida conforme a configuração prevista e as instruções do fabricante.
Após a instalação, energize o sistema e valide a comunicação, a resposta tátil e os sinais de entrada e saída utilizados.

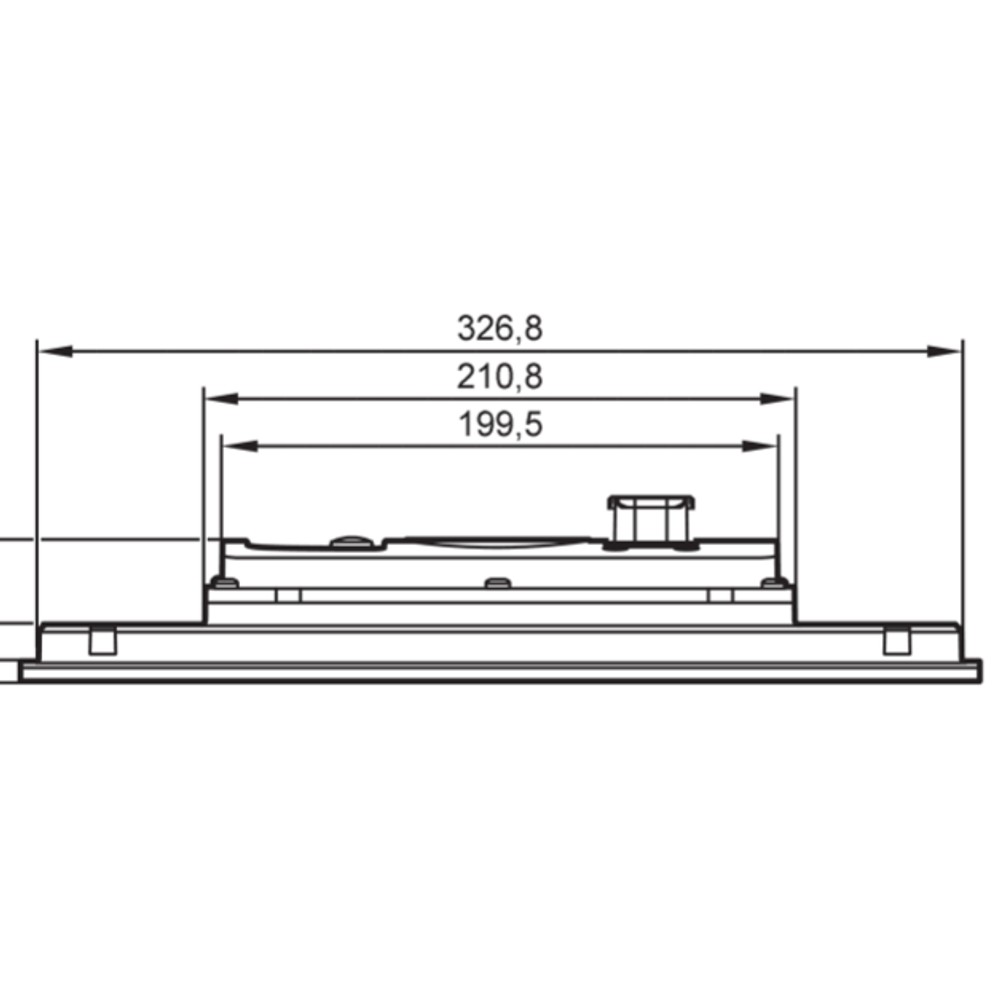

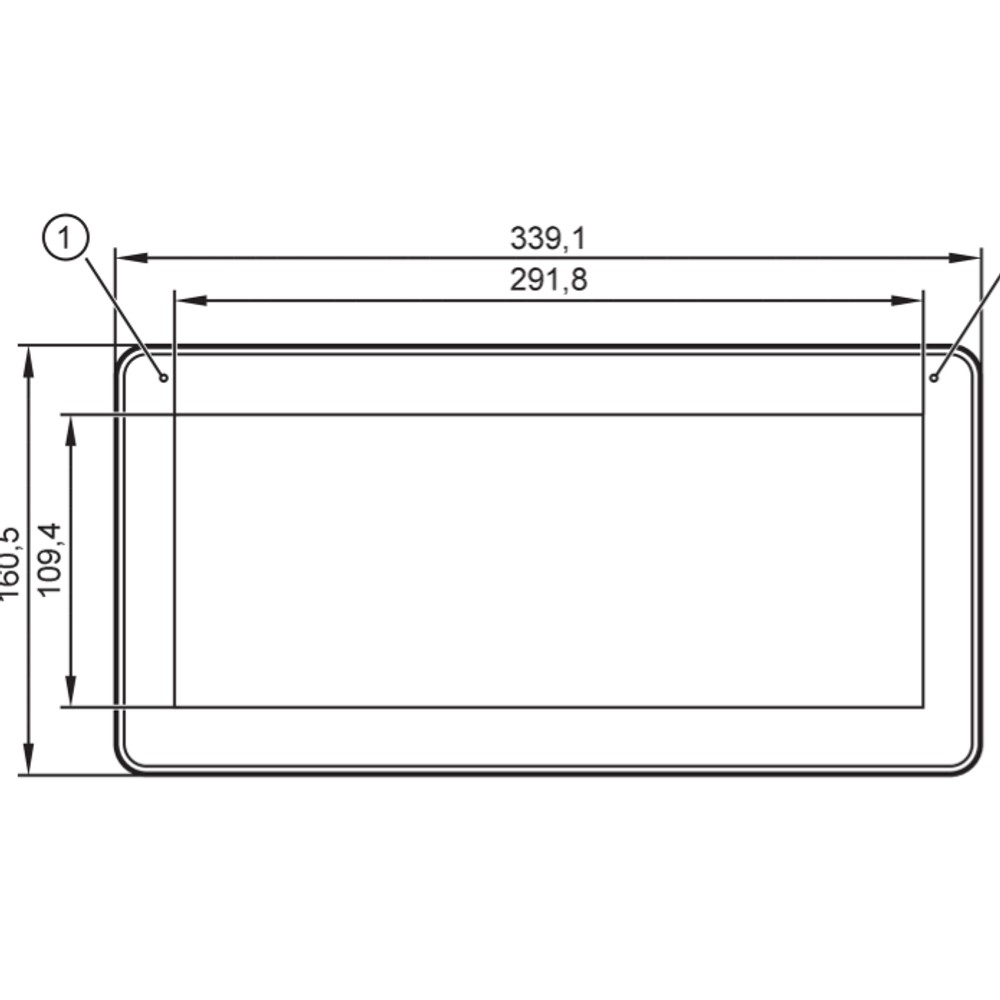

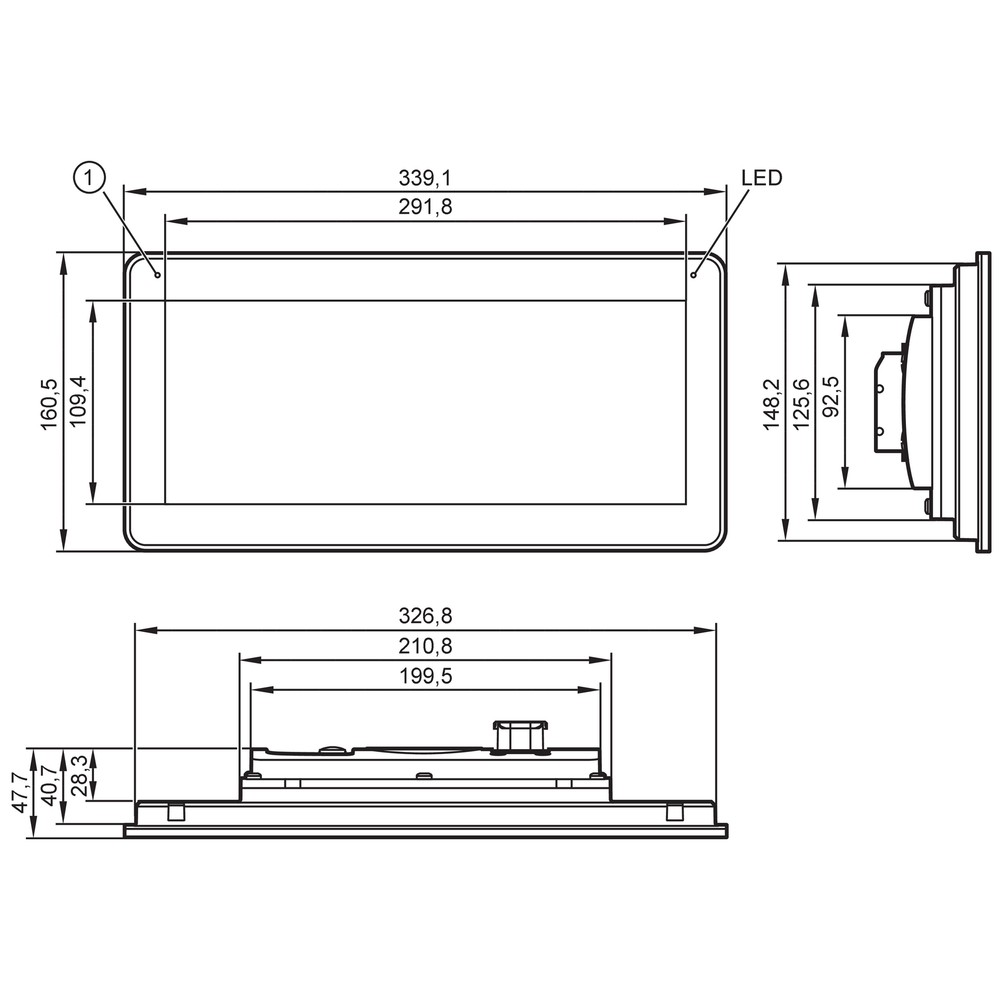

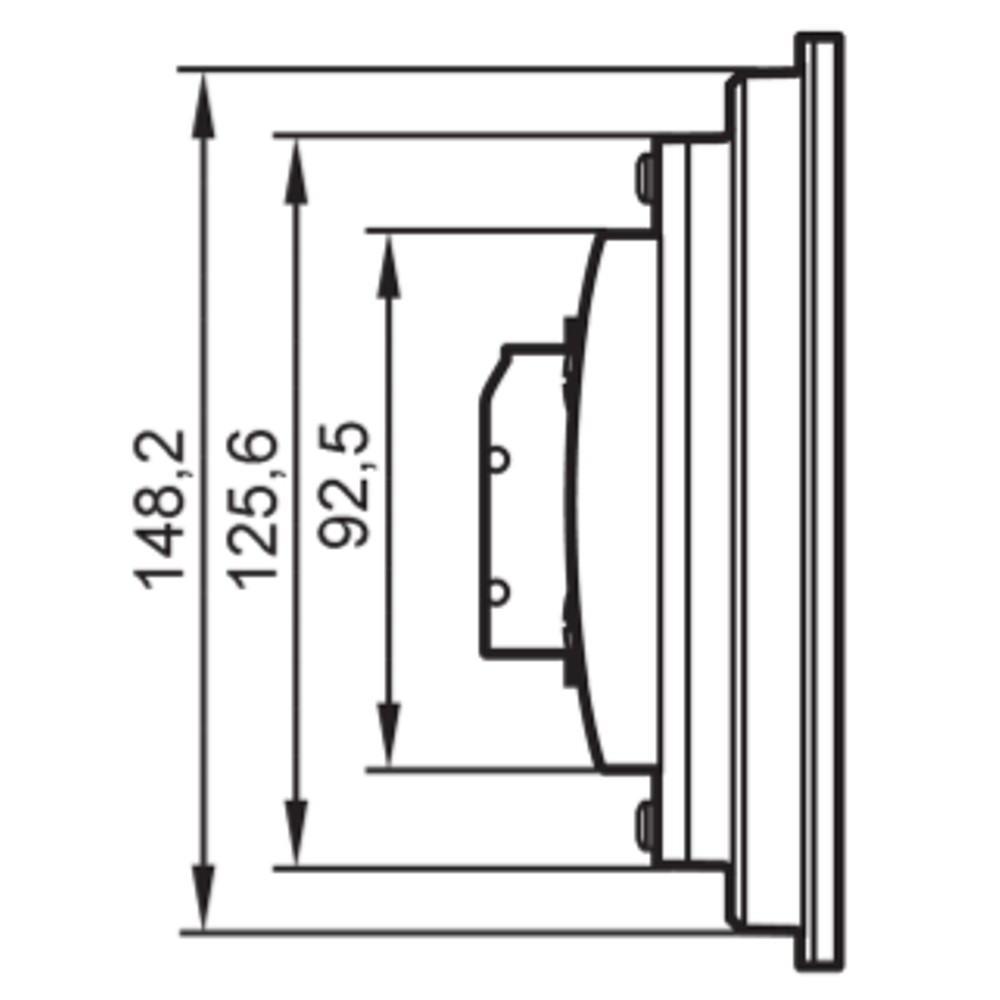

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display não liga ou reinicia durante a operação.	Alimentação ausente, instável ou fora da faixa de 8…32 V DC.	Meça a tensão DC nos pontos de alimentação conforme o manual e confira se permanece dentro da faixa durante a operação.
A comunicação CAN não é estabelecida.	Protocolo, taxa de transmissão ou configuração da rede incompatível com os parâmetros do sistema.	Confira o protocolo utilizado e a taxa configurada, comparando-os com CANopen, SAE J1939 ou protocolo livre e a faixa de 20 kbit/s a 1 Mbit/s informadas.
A conexão Ethernet não comunica com o controlador ou a rede.	Parâmetros de rede ou protocolo configurados incorretamente, ou conexão física inadequada.	Verifique a conexão física e a configuração de rede; confirme se o sistema utiliza um dos protocolos Ethernet listados na ficha.
A imagem de uma fonte de vídeo não aparece.	Formato do sinal de vídeo incompatível com os formatos informados ou entrada incorretamente selecionada/configurada.	Confirme que a fonte fornece PAL ou NTSC e verifique a entrada analógica e a configuração correspondente no sistema.

DOCUMENTAÇÃO TÉCNICA

Folha de dados CR1203-00 (português) (Datasheet) Desenho em escala CR1203 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM CR1203 e para que tipo de máquina ele serve?

É um display gráfico programável para controle de máquinas móveis, com funções de visualização e diálogo. A ficha também informa função CLP conforme IEC 61131-3.

Quais protocolos e interfaces de comunicação ele oferece?

A ficha lista Ethernet, CAN e USB. Entre os protocolos informados estão CANopen, SAE J1939, TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP.

O que acompanha o produto na embalagem?

A ficha informa uma peça por embalagem, mas não especifica acessórios inclusos. Confirme o conteúdo fornecido com o vendedor antes da compra.

Posso usar o CR1203 com alimentação de 5 V DC?

A ficha informa operação entre 8 e 32 V DC, portanto 5 V DC está fora da faixa especificada. Não conecte o equipamento nessa tensão.

Ele funciona em ambiente acima de 65 °C?

A temperatura ambiente de operação informada é de −30 a 65 °C. A ficha não declara operação acima desse limite.

O display não liga; o que devo verificar antes de substituir o equipamento?

Verifique primeiro a alimentação DC e confirme se está dentro de 8…32 V, além de inspecionar as conexões conforme o manual. A ficha disponível não informa pinagem.

A tela liga, mas não há comunicação CAN; qual é a primeira verificação?

Confira se protocolo e taxa de transmissão estão configurados de acordo com a rede. A ficha lista CANopen, SAE J1939 e protocolo livre, com taxa de 20 kbit/s a 1 Mbit/s.

É melhor comprar o display sozinho ou um kit com cabos?

A ficha especifica uma peça por embalagem e não lista cabos ou outros acessórios inclusos. Verifique separadamente os itens necessários à instalação e a compatibilidade dos conectores no manual.

Como escolher entre o CR1203 e outro display?

Compare tamanho e resolução da tela, faixa de alimentação e interfaces exigidas pelo projeto com os dados do CR1203. A ficha não fornece especificações de modelos alternativos.

O que preciso conferir antes de montar e ligar o display?

Consulte o desenho dimensional para planejar a montagem e o manual para identificar conectores, pinagem e ligação. A ficha indica montagem em superfície ou embutida, mas não detalha esses pontos de conexão.

GLOSSÁRIO TÉCNICO

PCAP

Tecnologia de tela tátil indicada para o display do CR1203. (Ref.: versão com tela tátil PCAP)

CANopen

Protocolo de comunicação listado para a interface CAN do produto. (Ref.: CAN Protocolo)

SAE J1939

Protocolo de comunicação CAN listado na ficha do produto. (Ref.: CAN Protocolo)

IP65 / IP67

Graus de proteção informados para o invólucro; a aplicação deve respeitar as condições de instalação especificadas pelo fabricante. (Ref.: Grau de proteção)

IEC 61131-3

Referência indicada para a função CLP do display. (Ref.: Função CLP conforme IEC 61131-3)
