Display Gráfico IFM CR1202 - 12.3 pol Programável

Pré-visualizar: CR1202 IFM - Display Gráfico Programável ifm Controle de Máquinas Móveis 12.3 pol 1280x480

CR1202 IFM - Display Gráfico Programável ifm Controle de Máquinas Móveis 12.3 pol 1280x480

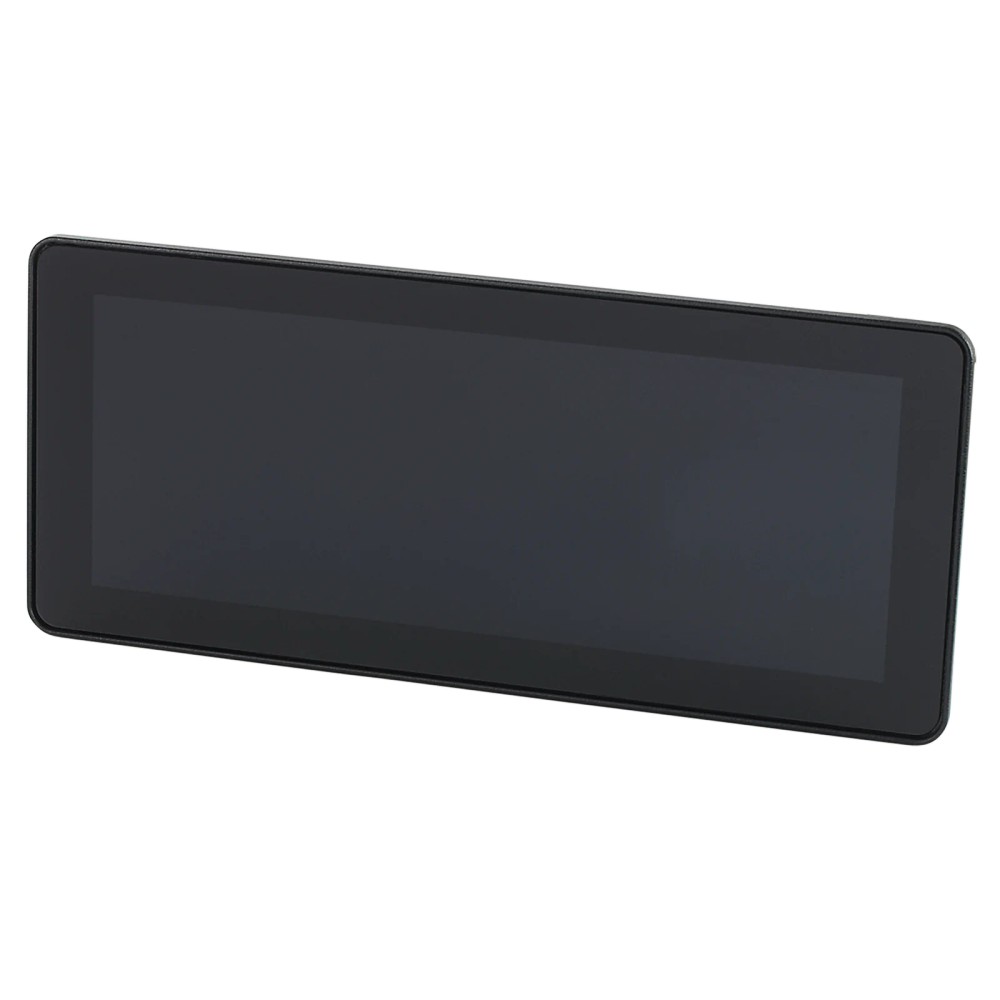

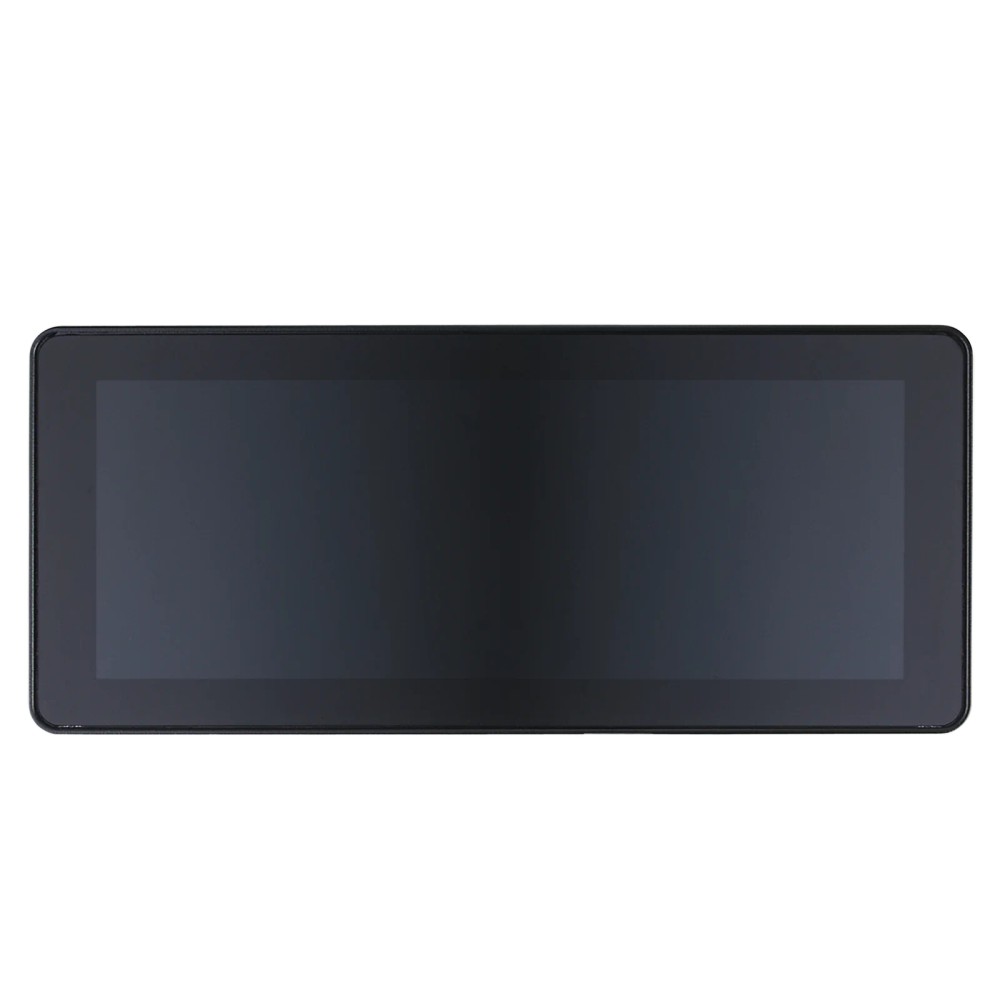

Imagem meramente ilustrativa

R$ 27.266,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR1202
EAN: 4021179313636
NCM do produto: 85371090

Destaques do Produto Aplicação Controle e...mais

Fechar menu

Saiba mais sobre: "CR1202 IFM - Display Gráfico Programável ifm Controle de Máquinas Móveis 12.3 pol 1280x480"

Destaques do Produto

Aplicação

Controle e diálogo em máquinas móveis

Tamanho de tela

12,3 pol.

Resolução

1280 x 480

Comunicação

CAN, Ethernet e USB 2.0

Alimentação

8...32 V DC

Montagem

Superfície ou embutida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o CR1202 ifm ecomatDisplay — display gráfico programável de 12,3 pol. para controle de máquinas móveis

O CR1202 é um display gráfico programável para visualização e operação em aplicações de controle de máquinas móveis. Possui tela colorida de 12,3 pol. com resolução de 1280 x 480, processador ARM Dual Core 64 Bit de 800 MHz e interfaces Ethernet, CAN e USB. Também oferece função de CLP conforme IEC 61131-3.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Display gráfico programável para controle de máquinas móveis
Tela	Colorida, 12,3 pol.; formato 8:3
Resolução	1280 x 480
Processador	ARM Dual Core 64 Bit, 800 MHz
Memória	1 GByte RAM; 4 GByte Flash
Interfaces	4 CAN, 1 Ethernet e 1 USB 2.0
Alimentação	8...32 V DC
Proteção	IP 65; IP 67 sob as condições indicadas pelo fabricante
Dimensões	160,5 x 339,1 x 47,7 mm
Temperatura ambiente	-30...65 °C; consultar redução de faixa conforme altitude

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de controle e operação de máquinas móveis que necessitem de display colorido programável e interfaces CAN e Ethernet.
Projetos que utilizem alimentação DC dentro da faixa de operação de 8...32 V e que possam integrar a função de CLP conforme IEC 61131-3.
Instalações compatíveis com montagem de superfície ou embutida e com as dimensões informadas.

⚠ Considere outro se precisa de:

Não selecionar quando o projeto exigir tela com resolução, formato ou dimensões diferentes das especificadas.
Não alimentar fora da faixa de 8...32 V DC.
Não considerar o grau IP 67 sem conectores e condições de vedação especificados pelo fabricante; a ficha condiciona essa proteção à instalação indicada.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: controle e operação de máquinas móveis, com funções de processo e diálogo.
Possibilidade de integração em sistemas que usem CANopen, SAE J1939 ou protocolo CAN livre; validar configuração, cablagem e parâmetros no projeto.
Possibilidade de comunicação Ethernet pelos protocolos indicados na ficha; confirmar requisitos de rede e serviços necessários.
O uso em ambiente externo ou sujeito a lavagem depende das condições ambientais e da montagem que atendam ao grau de proteção especificado. A proteção IP 67 exige as condições de vedação descritas pelo fabricante.
A operação térmica deve considerar a altitude: a ficha informa -30...65 °C até 2000 m e -30...60 °C a 3000 m. Não extrapolar esses limites.

COMO ESCOLHER

Antes de comprar o CR1202 ifm ecomatDisplay — display gráfico programável de 12,3 pol. para controle de máquinas móveis, verifique estes pontos:

Escolha o CR1202 quando

A aplicação exigir display gráfico programável de 12,3 pol., resolução 1280 x 480, comunicação CAN/Ethernet/USB e alimentação DC entre 8 e 32 V.

Avalie outra configuração quando

O projeto exigir dimensões de painel diferentes de 160,5 x 339,1 x 47,7 mm, outra resolução ou operação fora da faixa de alimentação e temperatura informadas. Compare esses requisitos com a ficha técnica do equipamento pretendido.

Verifique antes da especificação

Confirme a quantidade e os protocolos de comunicação necessários, a forma de montagem, as condições dos conectores para a proteção IP e a redução da faixa térmica em altitudes elevadas.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Display gráfico programável para controle de máquinas móveis	Descrição do dispositivo e finalidade indicadas na ficha.
Descrição do dispositivo	Dispositivo de processo e de diálogo	Caracterização funcional informada pelo fabricante.
Modelo	CR1202; designação ecomatDisplay/12"/8:3	Identificação do modelo e formato de display.
Marca	ifm	Fabricante indicado no anúncio.
SKU / part number	CR1202 / CR1202-00	Referências comerciais presentes nas fontes do produto.
GTIN	4021179313636	Identificador comercial informado no anúncio.

Display e elementos de operação
Tipo de display	Colorido	Característica do display.
Tamanho do display	12,3 pol.	Diagonal indicada na ficha.
Resolução	1280 x 480	Resolução nominal do display.
Formato	8:3	Proporção de formato informada pelo fabricante.
Profundidade de cor	24 bit	Profundidade de cor indicada na ficha.
Iluminação de fundo	LED	Tipo de iluminação indicado.
Luminosidade	< 1000 cd/m²; ajustável de 0 a 100%, em passos de 1%	Valor e ajustes informados pelo fabricante.
Contraste	1000:1	Proporção de contraste especificada.
Áudio	Stereo Line-Out	Saída de áudio indicada na ficha.

Processamento, memória e software
Processador	ARM Dual Core 64 Bit, 800 MHz	Especificação do processador.
Memória de trabalho	1 GByte RAM	Capacidade informada.
Memória de massa	4 GByte Flash	Capacidade informada.
Sistema operacional	Embedded Linux 4.14	Versão do sistema operacional indicada na ficha.
Função CLP	Sim, conforme IEC 61131-3	Função integrada declarada pelo fabricante.
Configuração de parâmetros	CODESYS 3.5	Ambiente de configuração indicado na ficha.
Relógio de tempo real	Sim; UTC, bateria armazenada	Característica de RTC informada.

Alimentação e consumo
Tensão de operação	8...32 V DC	Faixa de operação especificada.
Tensão nominal DC	12 / 24 V	Valores nominais informados.
Consumo de potência	29 W	Valor de consumo indicado.
Consumo de corrente	< 1208 mA a 24 V DC; com saídas comutadas: < 5000 mA	Condições de consumo conforme ficha.

Entradas e saídas
Entradas digitais	2	Quantidade informada.
Saídas digitais	2	Quantidade informada.
Carga máxima por saída	2500 mA	Limite informado pelo fabricante; verificar condições no datasheet.
Entradas de vídeo	2 analógicas	Quantidade e tipo indicados.
Padrões de vídeo	PAL, NTSC	Sinais de vídeo especificados.
Interfaces de vídeo FBAS	2	Quantidade informada na ficha.

Interfaces e protocolos
Interfaces CAN	4	Quantidade de interfaces.
Interface CAN	CAN 2.0 A/B, ISO 11898	Padrão indicado pelo fabricante.
Protocolos CAN	CANopen; SAE J1939; protocolo livre	Protocolos declarados.
Perfis CAN	CiA DS 301 Version 4; CiA DS 401 Version 1.4	Perfis informados na ficha.
Taxa de transmissão CAN	20 kbit/s...1 Mbit/s	Faixa especificada.
Interfaces Ethernet	1	Quantidade de interfaces.
Padrão Ethernet	10Base-T; 100Base-TX	Padrões de transmissão indicados.
Taxa Ethernet	100 Mbit/s	Taxa informada.
Protocolos Ethernet	TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP	Protocolos listados pelo fabricante.
Nota Ethernet	OPC UA Micro Embedded Device Server	Observação específica da interface.
Interfaces USB	1; USB 2.0	Quantidade e versão informadas.
Taxa USB	< 480 Mbit/s	Limite informado na ficha.

Condições ambientais e proteção
Grau de proteção	IP 65; IP 67 sob as condições indicadas	IP 67 condicionado a conectores inseridos com vedação individual, conectores M12 inseridos ou capas de vedação.
Temperatura ambiente	-30...65 °C	Faixa informada; a ficha especifica redução conforme altitude.
Temperatura a 2000 m	-30...65 °C	Limite indicado na nota de altitude.
Temperatura a 3000 m	-30...60 °C	Limite indicado na nota de altitude.
Temperatura de armazenamento	-35...85 °C	Faixa de armazenamento informada.
Umidade relativa máxima	90%, sem condensação	Condição ambiental especificada.
Altitude máxima	3000 m	Limite indicado na ficha.
Grau de sujidade	2	Classificação informada pelo fabricante.

Dados mecânicos e montagem
Dimensões	160,5 x 339,1 x 47,7 mm	Dimensões físicas indicadas na ficha.
Formato do invólucro	Retangular	Geometria informada.
Montagem	Superfície ou embutida	Opções indicadas pelo fabricante.
Materiais	Fundição de alumínio revestido com pó; vidro antirreflexo e endurecido no display	Materiais construtivos informados.
Peso do produto	2178,5 g no dataset do catálogo	O contexto também contém outro valor de peso; confirmar a massa aplicável na documentação do fabricante antes de projeto mecânico.

COMPATIBILIDADE

Comunicação

• 4 interfaces CAN; interface CAN 2.0 A/B conforme ISO 11898.

• Protocolos CAN: CANopen, SAE J1939 e protocolo livre.

• Perfis CAN informados: CiA DS 301 Version 4 e CiA DS 401 Version 1.4.

• 1 interface Ethernet 10Base-T/100Base-TX, 100 Mbit/s; protocolos TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP.

• 1 interface USB 2.0, taxa de transmissão inferior a 480 Mbit/s.

• 2 entradas de vídeo analógicas; sinais PAL e NTSC.

• Compatibilidade de dispositivos depende dos protocolos, parâmetros e configuração do sistema; consultar o manual do fabricante.

Conexões

Elétrica Alimentação de 8...32 V DC. A ficha informa tensão nominal de 12/24 V DC. Há 2 entradas digitais e 2 saídas digitais; carga máxima informada por saída: 2500 mA. Consultar o datasheet e o esquema de ligação para pinagem e requisitos de instalação.

Processo Não há conexão de processo indicada na ficha; trata-se de uma interface homem-máquina para máquinas móveis, com montagem de superfície ou embutida. As dimensões do equipamento são 160,5 x 339,1 x 47,7 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquina móvel com alimentação DC de 8...32 V e comunicação CAN compatível com os protocolos informados	✓	A faixa de alimentação e os protocolos CANopen, SAE J1939 e protocolo livre constam na ficha; a configuração da rede deve ser validada no projeto.
Sistema com Ethernet usando TCP/IP, UDP, Modbus TCP, OPC UA ou EtherNet/IP	✓	Esses protocolos são indicados para a interface Ethernet do equipamento.
Fonte de alimentação fora de 8...32 V DC	✗	A tensão estaria fora da faixa de operação especificada.
Instalação que dependa de IP 67 com conectores sem a vedação indicada	✗	A ficha condiciona IP 67 a conectores inseridos com vedação individual, conectores M12 inseridos ou capas de vedação.
Aplicação que necessite de sinais de vídeo diferentes de PAL ou NTSC	✗	A ficha especifica entradas de vídeo analógicas PAL e NTSC; não informa suporte a outros padrões.

INSTALAÇÃO

Como instalar o CR1202 ifm ecomatDisplay — display gráfico programável de 12,3 pol. para controle de máquinas móveis

Confirme dimensões, recorte e forma de montagem com o desenho dimensional do fabricante antes de preparar o painel.
Escolha montagem de superfície ou embutida conforme o projeto mecânico e verifique espaço para o equipamento e seus conectores.
Verifique se a alimentação DC está dentro de 8...32 V e consulte o datasheet para identificar terminais e requisitos de proteção elétrica.
Conecte CAN, Ethernet, USB, entradas e saídas somente conforme a pinagem e o esquema indicados na documentação do CR1202.
Para buscar IP 67, instale conectores e elementos de vedação nas condições especificadas pelo fabricante; não deixe conexões sem vedação adequada.
Configure o equipamento com CODESYS 3.5 e valide comunicação, sinais e funcionamento do sistema antes da operação.

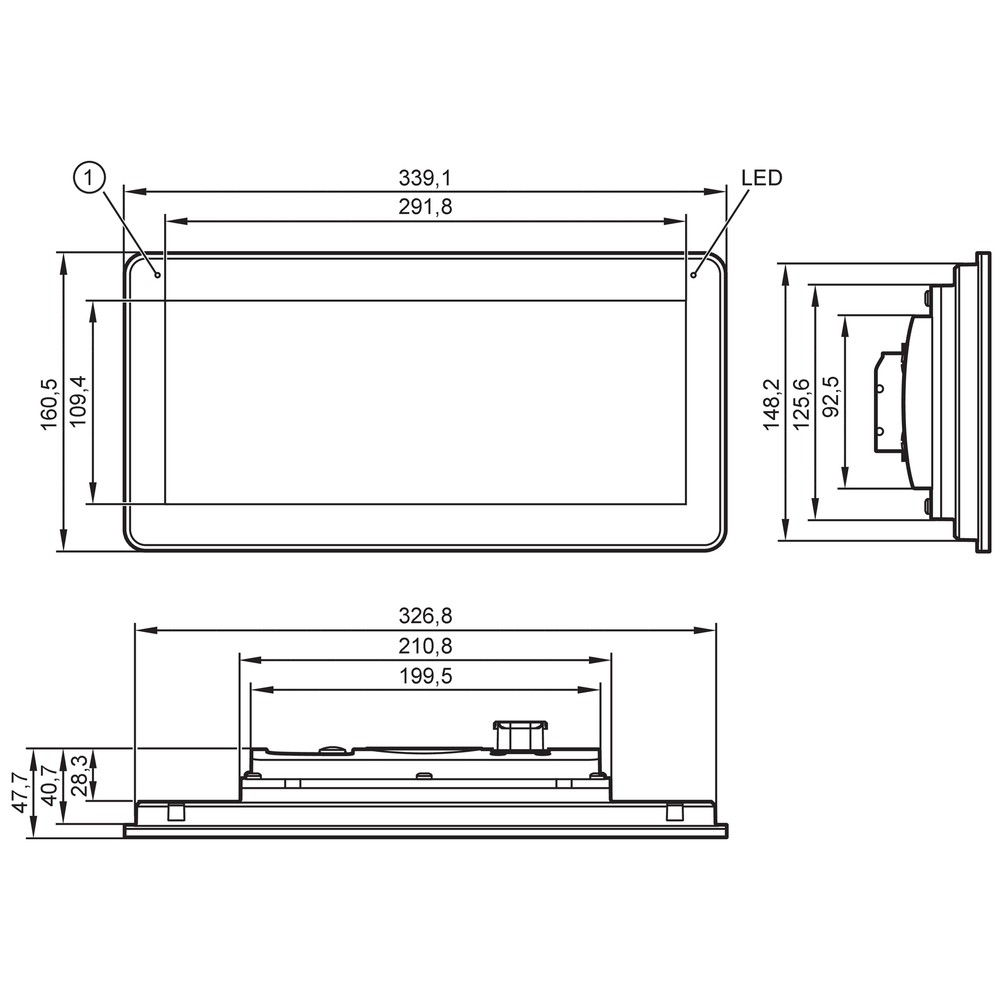

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display não liga ou reinicia.	Alimentação ausente, polaridade ou ligação incorreta, ou tensão fora da faixa operacional.	Meça a tensão no ponto de alimentação e compare com a faixa de 8...32 V DC; confira a ligação pelo datasheet antes de substituir o equipamento.
Não há comunicação CAN com outros dispositivos.	Protocolo, parâmetros ou ligação da rede incompatíveis com a configuração do sistema.	Confirme protocolo CAN utilizado, taxa configurada dentro da faixa especificada e conexões conforme a documentação; verifique também os parâmetros do dispositivo conectado.
A comunicação Ethernet não é estabelecida.	Parâmetros de rede, protocolo ou conexão incompatíveis com o sistema.	Verifique a conexão física e confirme que a rede utiliza um protocolo listado para o produto; valide endereço e configuração conforme o projeto.
A proteção contra ingresso de água ou poeira não corresponde à expectativa.	Conectores, vedação individual ou capas de vedação não instalados nas condições necessárias para o grau IP declarado.	Inspecione conectores e elementos de vedação e compare a instalação com as condições de IP 65/IP 67 descritas no datasheet.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica CR1202-00, português (Datasheet) Desenho em escala CR1202 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o CR1202 e para quem ele serve?

É um display gráfico programável da ifm para controle e operação de máquinas móveis. Reúne recursos de visualização, diálogo e função de CLP conforme IEC 61131-3.

Quais protocolos de comunicação ele suporta?

A ficha lista CANopen, SAE J1939 e protocolo CAN livre, além de TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP na interface Ethernet. A integração depende da configuração do sistema.

O que acompanha o produto?

O contexto não informa acessórios ou conteúdo de embalagem além da unidade do produto. Consulte o fornecedor ou a documentação do fabricante para confirmar itens fornecidos.

Ele funciona com alimentação de 5 V DC?

A ficha especifica operação de 8...32 V DC. Portanto, uma alimentação de 5 V DC está fora da faixa indicada.

Posso usar o CR1202 com um sinal de vídeo diferente de PAL ou NTSC?

A ficha lista entradas de vídeo analógicas PAL e NTSC e não confirma outros padrões. Verifique a documentação do fabricante se o projeto exigir outro sinal.

O display apagou durante a operação; o que devo verificar antes de trocar?

Verifique se a alimentação chega ao equipamento e está dentro de 8...32 V DC. Confira também as ligações conforme o datasheet antes de concluir que o display precisa ser substituído.

A rede CAN não comunica; a interface pode estar com defeito?

A falha também pode decorrer de protocolo, taxa ou parâmetros incompatíveis. Confirme primeiro que a configuração da rede corresponde ao protocolo e à taxa utilizados no projeto.

É melhor comprar este display ou um modelo com tela diferente?

Escolha o CR1202 se o projeto comportar tela de 12,3 pol., formato 8:3 e resolução 1280 x 480. Se o painel exigir outra dimensão ou resolução, compare os requisitos com a ficha de outro modelo.

Como devo preparar a montagem no painel?

Use o desenho dimensional para definir o espaço e confirme se a montagem será de superfície ou embutida. Siga a documentação do fabricante para conexões e vedação.

Como mantenho a proteção IP 67 após a instalação?

A ficha condiciona IP 67 à instalação de conectores inseridos com vedação individual, conectores M12 inseridos ou capas de vedação. Inspecione esses elementos conforme as instruções do fabricante.

GLOSSÁRIO TÉCNICO

CANopen

Protocolo de comunicação para redes CAN listado como compatível com o CR1202. (Ref.: Protocolos CAN)

SAE J1939

Protocolo de comunicação CAN indicado para integração em sistemas compatíveis. (Ref.: Protocolos CAN)

OPC UA

Protocolo listado para comunicação Ethernet do equipamento. (Ref.: Protocolos Ethernet)

IEC 61131-3

Norma referenciada para a função de CLP integrada. (Ref.: Função CLP)

Grau de proteção IP

Classificação de proteção do invólucro; o IP 67 informado depende das condições de conexão e vedação descritas pelo fabricante. (Ref.: Grau de proteção)
