Display Gráfico IFM CR1152 5" Touch Programável

Pré-visualizar: CR1152 IFM - Display Gráfico ifm Controle Máq. Móveis 5" Touch, Eth, CAN, USB

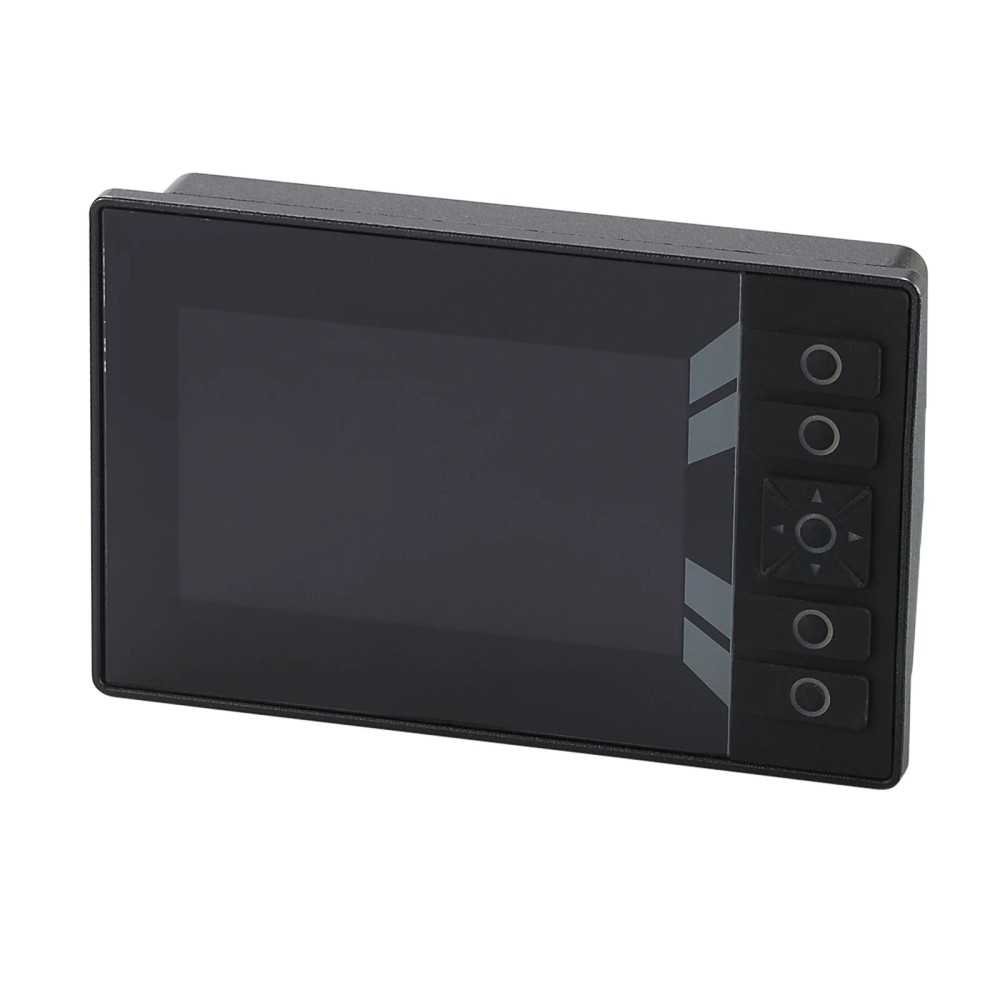

CR1152 IFM - Display Gráfico ifm Controle Máq. Móveis 5" Touch, Eth, CAN, USB

Imagem meramente ilustrativa

R$ 15.578,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR1152
EAN: 4021179325639
NCM do produto: 85371090

Destaques do Produto Aplicação Controle e...mais

Fechar menu

Saiba mais sobre: "CR1152 IFM - Display Gráfico ifm Controle Máq. Móveis 5" Touch, Eth, CAN, USB"

Destaques do Produto

Aplicação

Controle e diálogo em máquinas móveis

Tela

5" tátil; 800 × 480 pixels

Alimentação

8...32 V DC

Comunicação

Ethernet, CAN e USB

Software de programação

CODESYS 3.5

Temperatura de operação

-30...65 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o CR1152 IFM — Display gráfico programável ecomatDisplay de 5" com função tátil para controle de máquinas móveis

O CR1152 é um display gráfico programável com função tátil, destinado ao controle e ao diálogo em máquinas móveis. Possui tela colorida de 5" com resolução de 800 × 480 pixels e interfaces Ethernet, CAN e USB. Integra processador ARM Dual Core de 64 bits a 800 MHz, 1 GByte de RAM e 4 GByte de memória Flash. Utiliza Embedded Linux 4.14 e oferece suporte a CODESYS 3.5.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	CR1152
Tipo	Display gráfico programável para máquinas móveis
Tela	Colorida, tátil, 5"
Resolução	800 × 480 pixels
Interfaces	Ethernet, 4 interfaces CAN e 1 interface USB
Processador	ARM Dual Core 64 bits, 800 MHz
Memória	1 GByte RAM; 4 GByte Flash
Alimentação	8...32 V DC
Proteção declarada	IP 65 e IP 67, conforme condições dos conectores especificadas pelo fabricante
Dimensões	114,1 × 175,6 × 41 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interfaces de operação e diálogo em máquinas móveis, conforme a aplicação indicada pelo fabricante.
Projetos que requerem display colorido tátil de 5" com programação em CODESYS 3.5.
Sistemas cuja alimentação esteja na faixa de 8...32 V DC e que utilizem Ethernet, CAN ou USB compatíveis com as especificações do equipamento.

⚠ Considere outro se precisa de:

Não selecionar para instalações que excedam a faixa de alimentação de 8...32 V DC ou a temperatura ambiente de operação de -30...65 °C.
Não presumir que o equipamento seja um display universal para qualquer máquina: validar protocolo, pinagem, conectores e requisitos do projeto na documentação oficial.
Não presumir proteção IP 67 com conectores ou tampas diferentes das condições indicadas pelo fabricante.

APLICAÇÕES E USO

Aplicação declarada: dispositivo de processo e diálogo para controle de máquinas móveis. A seleção deve considerar alimentação de 8...32 V DC e temperatura de operação de -30...65 °C.
Possibilidade de integração: interface com controladores e redes que usem os protocolos CAN ou Ethernet listados; validar configuração, software e requisitos da máquina antes da aplicação.
Possibilidade de uso de vídeo: conexão de fontes analógicas PAL ou NTSC às entradas de vídeo indicadas; confirmar sinal e interface no projeto.
A montagem pode ser de superfície ou embutida, conforme a configuração mecânica. Verificar dimensões, fixação, conectores e condição de vedação no desenho e no manual.
Para exposição a água ou poeira, observar as condições de conexão necessárias para atingir o grau IP declarado; não assumir IP 67 com conectores ou tampas não especificados.

COMO ESCOLHER

Antes de comprar o CR1152 IFM — Display gráfico programável ecomatDisplay de 5" com função tátil para controle de máquinas móveis, verifique estes pontos:

Quando escolher o CR1152

Escolha quando o projeto requer display gráfico tátil de 5" para máquinas móveis, resolução de 800 × 480 pixels, interfaces Ethernet/CAN/USB e suporte a CODESYS 3.5, dentro dos limites ambientais e elétricos especificados.

Quando avaliar outra configuração

Verifique outro equipamento se o projeto exigir dimensão ou resolução diferentes, alimentação fora de 8...32 V DC, temperatura de operação fora de -30...65 °C ou interfaces e protocolos não previstos na ficha. Confirme os requisitos de conectores e proteção antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	CR1152	Código do produto e part number.
Marca	ifm	Fabricante informado no anúncio.
Tipo de produto	Display gráfico programável para controle de máquinas móveis	Descrição de produto indicada pelo fabricante.
Descrição técnica	Dispositivo de processo e de diálogo	Função descrita nos dados do anúncio.
Programável	Sim	A ficha informa programação por CODESYS 3.5.

Display e operação
Tipo de display	Display colorido com função tátil	Tecnologia e forma de operação informadas pelo fabricante.
Tamanho do display	5"	Diagonal indicada na ficha.
Resolução	800 × 480 pixels	Resolução do display.
Formato	16:10	Proporção indicada nos dados do produto.
Profundidade de cor	24 bit	Profundidade de cor informada na ficha.
Iluminação de fundo	LED	Tipo de retroiluminação especificado.
Vida útil do display LED	> 50.000 h	Valor informado para a vida útil do display LED.
Elementos operacionais	4 elementos operacionais e 1 interruptor de balancim com botão	Controles integrados indicados na ficha.
LED de status	1 LED RGB	Indicador de status especificado.
Vida útil dos botões	1.000.000 acionamentos por botão e por interruptor de balancim com botão	Quantidade de acionamentos informada para os elementos operacionais.

Processamento, memória e software
Processador	ARM Dual Core 64 Bit, 800 MHz	Arquitetura, número de núcleos e frequência informados.
Memória RAM	1 GByte	Capacidade indicada na ficha.
Memória Flash	4 GByte	Capacidade indicada na ficha.
Sistema operacional	Embedded Linux 4.14	Versão do sistema operacional informada.
Software de programação	CODESYS 3.5	Ambiente indicado para ajuste de parâmetros e programação.
Função CLP	Conforme IEC 61131-3: sim	Disponibilidade indicada na ficha; confirmar requisitos do projeto.

Dados elétricos
Tensão de operação	8...32 V DC	Faixa de alimentação de corrente contínua indicada.
Tensão nominal DC	12 / 24 V	Tensões nominais listadas pelo fabricante.
Consumo de potência	20 W	Valor de consumo informado.
Consumo de corrente	< 833 mA a 24 V DC; com saídas comutadas: < 5833 mA	Condições de corrente conforme especificação do fabricante.
Carga de corrente máxima por saída	2500 mA	Limite máximo declarado por saída.

Entradas e saídas
Entradas digitais	2	Quantidade especificada.
Saídas digitais	2	Quantidade especificada.
Entradas de vídeo analógico	2	Quantidade de entradas de vídeo FBAS indicada.
Formatos de entrada de vídeo	PAL e NTSC	Padrões de vídeo analógico especificados.
Saída de áudio	Stereo Line-Out	Tipo de saída de áudio indicado na ficha.

Interfaces e protocolos
Interfaces de comunicação	Ethernet, CAN e USB	Tipos de interface indicados no anúncio e na ficha.
Interfaces CAN	4	Quantidade informada.
Interface CAN	CAN 2.0 A/B, ISO 11898	Padrão especificado pelo fabricante.
Protocolos CAN	CANopen; SAE J1939; protocolo livre	Protocolos listados na ficha.
Perfis CAN	CiA DS 301 versão 4; CiA DS 401 versão 1.4	Perfis e versões informados.
Taxa de transmissão CAN	20 kbit/s...1 Mbit/s	Faixa declarada para CAN.
Interfaces Ethernet	1	Quantidade informada.
Padrão Ethernet	10Base-T; 100Base-TX	Padrões físicos listados.
Taxa de transmissão Ethernet	100 Mbit/s	Taxa indicada pelo fabricante.
Protocolos Ethernet	TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP	Protocolos listados na ficha.
Nota sobre Ethernet	OPC UA Micro Embedded Device Server	Observação específica declarada pelo fabricante.
Interfaces USB	1	Quantidade informada.
Versão e taxa USB	USB 2.0; < 480 Mbit/s	Versão e limite de taxa informados.

Condições ambientais e conformidade
Temperatura ambiente de operação	-30...65 °C	Faixa de operação declarada.
Temperatura de armazenamento	-30...85 °C	Faixa de armazenamento informada.
Umidade relativa máxima	90 %, sem condensação	Limite de umidade informado.
Altura máxima acima do nível do mar	3000 m	Limite de altitude especificado.
Grau de sujidade	2	Grau indicado na ficha.
Proteção IP	IP 65; IP 67	IP 67 condicionado a conectores inseridos com vedação individual, conectores M12 inseridos ou capas de vedação.
Compatibilidade eletromagnética	UN/ECE-R10; emissão e resistência à interferência: 100 V/m	Referência e nível informados pelo fabricante.
Resistência à névoa salina	EN 60068-2-52, grau de severidade 3 / veículo motor	Ensaio de névoa salina declarado.
Resistência à vibração	ISO 16750-3 Test VII aleatório, instalação na carroceria; EN 60068-2-6, seno 10...500 Hz, 10 ciclos/eixo	Métodos de ensaio informados na ficha.
Resistência duradoura ao choque	ISO 16750-3, 30 g, 6 ms, 24.000 choques	Condição de ensaio declarada.

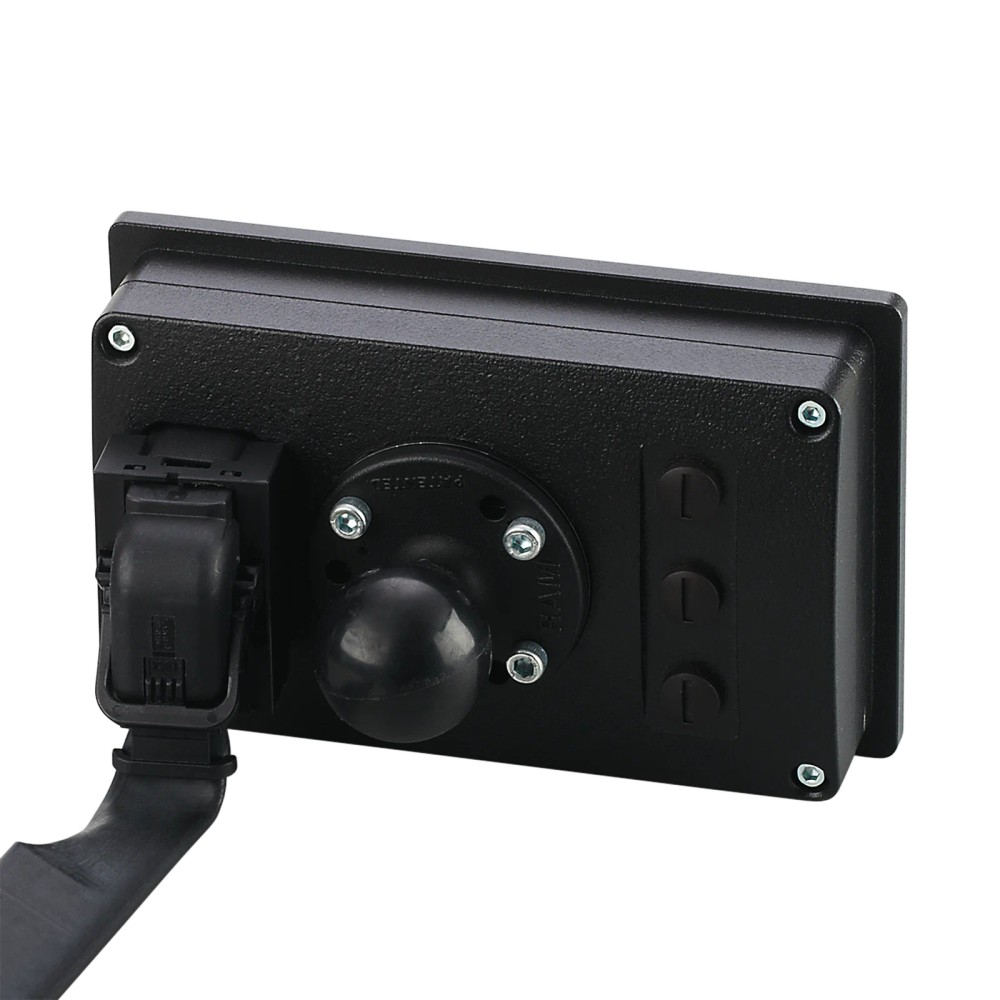

Dados mecânicos e montagem
Dimensões	114,1 × 175,6 × 41 mm	Dimensões externas informadas; consultar desenho para integração.
Invólucro	Retangular	Formato indicado na ficha.
Material do invólucro	Fundição de alumínio revestido com pó	Material informado nos dados técnicos.
Material do display	Vidro antirreflexo e endurecido	Material informado nos dados técnicos.
Tipo de montagem	Montagem de superfície ou montagem embutida	Opções de montagem indicadas pelo fabricante.
Peso	1073,7 g	Peso indicado nos dados do produto; confirmar na documentação da variante.

Outros dados declarados
MTTF	40 anos	Valor informado no conjunto de dados; não equivale a uma garantia de vida útil.

COMPATIBILIDADE

Comunicação

• Ethernet: 10Base-T e 100Base-TX; taxa de transmissão de 100 Mbit/s; protocolos TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP.

• CAN: interface CAN 2.0 A/B conforme ISO 11898; 4 interfaces; taxa de 20 kbit/s a 1 Mbit/s; CANopen, SAE J1939 e protocolo livre; perfis CiA DS 301 versão 4 e CiA DS 401 versão 1.4.

• USB: 1 interface USB 2.0; taxa de transmissão inferior a 480 Mbit/s.

• Vídeo analógico: 2 entradas de vídeo; formatos PAL e NTSC.

• Programação: CODESYS 3.5; função CLP conforme IEC 61131-3 indicada como disponível.

• Ethernet: a ficha cita OPC UA Micro Embedded Device Server.

Conexões

Elétrica Alimentação em corrente contínua de 8...32 V DC; tensão nominal DC indicada como 12/24 V. A conexão física, pinagem e requisitos de instalação devem ser conferidos no manual ou datasheet oficial. Consumo de potência: 20 W; consumo de corrente informado: < 833 mA a 24 V DC, com saídas comutadas: < 5833 mA.

Processo Equipamento de operação e diálogo para máquinas móveis; montagem de superfície ou embutida. A ficha não informa uma conexão de processo para fluido ou conexão mecânica padronizada. Dimensões: 114,1 × 175,6 × 41 mm. Validar recorte, fixação e conectores no desenho dimensional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de máquina móvel com alimentação de 8...32 V DC e interfaces Ethernet ou CAN compatíveis com os protocolos suportados.	✓	A faixa de alimentação e os protocolos Ethernet e CAN listados correspondem às especificações informadas para o CR1152.
Projeto que exige comunicação USB 2.0 ou entrada de vídeo analógico PAL/NTSC.	✓	A ficha especifica uma interface USB 2.0 e duas entradas de vídeo analógico compatíveis com PAL e NTSC.
Instalação com temperatura ambiente de -30...65 °C.	✓	Essa é a faixa de temperatura de operação declarada.
Instalação com tensão DC fora de 8...32 V ou temperatura de operação fora de -30...65 °C.	✗	A condição excede os limites operacionais informados; a ficha não atesta funcionamento fora dessas faixas.
Uso de proteção IP 67 com conectores instalados sem a vedação especificada.	✗	A ficha condiciona IP 67 a conectores inseridos com vedação individual, conectores M12 inseridos ou capas de vedação.
Conexão a uma rede ou controlador que exija protocolo não listado na ficha.	✗	A compatibilidade com protocolos não especificados não pode ser confirmada; validar a documentação e os requisitos do sistema.

INSTALAÇÃO

Como instalar o CR1152 IFM — Display gráfico programável ecomatDisplay de 5" com função tátil para controle de máquinas móveis

Confirme que o modelo recebido é CR1152 e compare os requisitos do projeto com a folha de dados oficial.
Verifique espaço, recorte e forma de montagem usando o desenho dimensional antes de preparar o painel ou a superfície.
Confirme que a alimentação DC da instalação permanece entre 8 e 32 V e que a proteção elétrica do circuito atende ao projeto.
Identifique conectores, pinagem e cabos conforme o manual do fabricante; não conecte por tentativa nem presuma pinagem.
Conecte as interfaces necessárias e valide os protocolos e parâmetros de comunicação no controlador e no software do sistema.
Instale conectores e vedações conforme as instruções do fabricante; após energizar, verifique a inicialização, a resposta tátil e a comunicação.

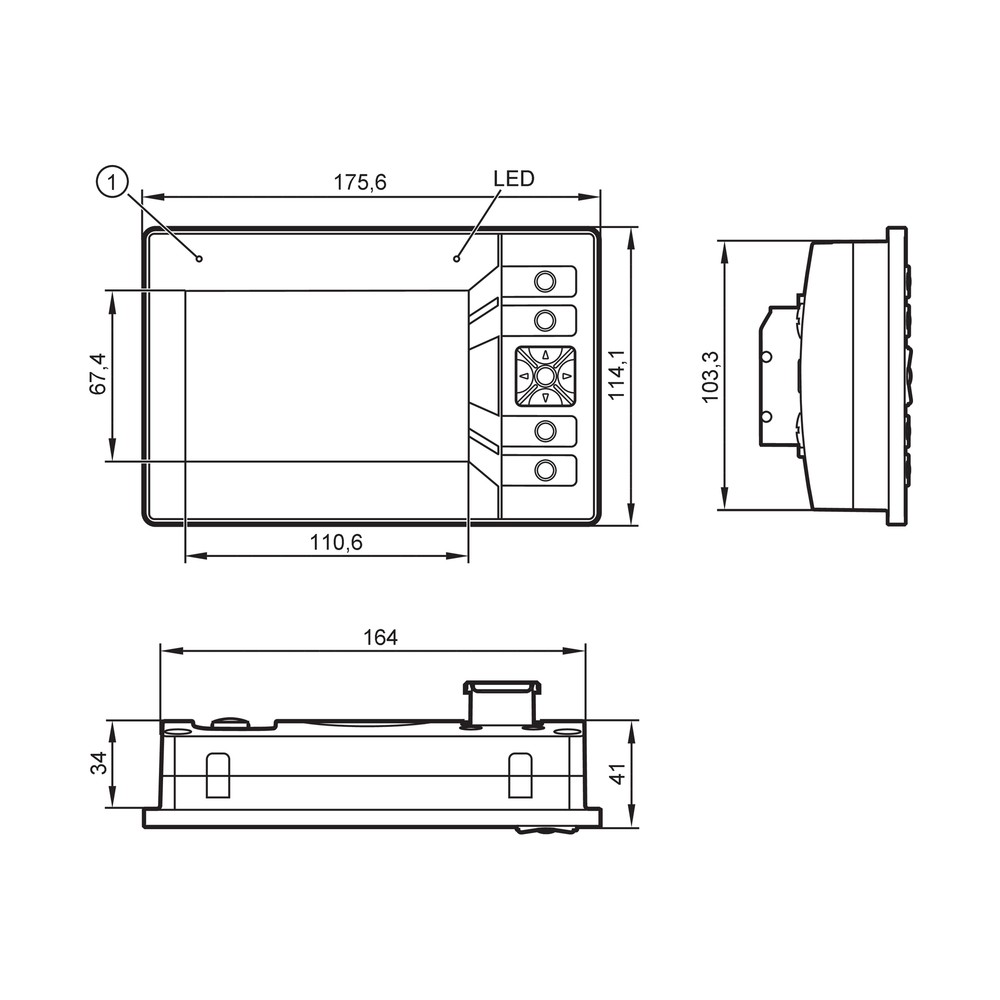

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não liga ou reinicia durante a operação.	Alimentação fora da faixa especificada, conexão elétrica incorreta ou capacidade de alimentação insuficiente para as condições de carga.	Meça a tensão DC nos terminais do equipamento durante a operação e confira a faixa de 8...32 V, a pinagem e a especificação elétrica no datasheet.
A comunicação CAN não é estabelecida.	Protocolo, taxa de transmissão ou configuração de rede incompatíveis entre os dispositivos, ou ligação incorreta.	Confirme se a rede usa CANopen, SAE J1939 ou protocolo livre conforme o projeto; confira taxa entre 20 kbit/s e 1 Mbit/s, cabeamento e configuração dos nós.
O equipamento não comunica pela Ethernet.	Configuração de rede, protocolo ou conexão incompatível com os parâmetros do sistema.	Verifique o enlace físico e os parâmetros de rede; confirme o uso de um protocolo listado na ficha, como TCP/IP, UDP, Modbus TCP, OPC UA ou EtherNet/IP.
Há entrada de água ou poeira após a montagem.	Conectores, vedação individual ou capas de vedação não instalados conforme as condições associadas ao grau IP.	Inspecione conectores e vedações e compare a montagem com a especificação do fabricante; a ficha condiciona IP 67 às opções de conexão e vedação nela indicadas.

DOCUMENTAÇÃO TÉCNICA

Folha de dados CR1152, português (Datasheet) Desenho em escala CR1152 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o CR1152 e para que tipo de máquina serve?

É um display gráfico programável com função tátil para processo e diálogo em máquinas móveis. A ficha indica suporte a CODESYS 3.5 e interfaces Ethernet, CAN e USB.

Quais protocolos e interfaces de comunicação ele suporta?

A ficha lista CANopen, SAE J1939 e protocolo livre para CAN, além de TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP para Ethernet. Também informa uma interface USB 2.0; confirme a configuração exigida pelo sistema no datasheet.

O que acompanha o produto?

A ficha fornecida não especifica acessórios ou itens inclusos. Confirme o conteúdo de fornecimento com o fornecedor antes da compra.

O CR1152 pode operar com alimentação fora de 8 a 32 V DC?

A ficha especifica alimentação de 8...32 V DC e não confirma operação fora dessa faixa. Não o selecione para uma tensão diferente sem validação oficial do fabricante.

Posso usar o equipamento em temperatura ambiente acima de 65 °C?

A faixa de operação informada é de -30...65 °C. A ficha não atesta funcionamento acima de 65 °C.

O display não inicia; o que devo verificar antes de substituir?

Meça a tensão DC no equipamento durante a operação e confira se está entre 8 e 32 V. Verifique também conexão e pinagem conforme o datasheet antes de concluir que o display está defeituoso.

A rede CAN não comunica; preciso trocar o display?

Não necessariamente: primeiro confira protocolo, taxa de transmissão, cabeamento e configuração dos dispositivos. O CR1152 informa CANopen, SAE J1939 e protocolo livre, com taxa de 20 kbit/s a 1 Mbit/s.

Devo comprar o CR1152 ou procurar um display de outra dimensão?

Escolha o CR1152 se o projeto comportar uma tela de 5" com resolução de 800 × 480 e dimensões externas de 114,1 × 175,6 × 41 mm. Se precisar de outra dimensão ou resolução, compare com outro modelo usando os requisitos mecânicos e de visualização do projeto.

O que devo conferir antes de montar o display no painel?

Confira dimensões, recorte e forma de montagem no desenho dimensional e consulte o manual para pinagem e conexão. A ficha prevê montagem de superfície ou embutida.

Como garantir a proteção IP 67 na instalação?

A ficha condiciona IP 67 a conectores inseridos com vedação individual, conectores M12 inseridos ou capas de vedação. Use a documentação oficial para confirmar a configuração aplicável à montagem.

GLOSSÁRIO TÉCNICO

CODESYS

Ambiente de programação indicado para configuração e programação do equipamento. (Ref.: CODESYS 3.5)

CANopen

Protocolo de comunicação listado para a interface CAN do display. (Ref.: CANopen; CiA DS 301 versão 4)

SAE J1939

Protocolo de comunicação indicado para a interface CAN. (Ref.: SAE J1939)

EtherNet/IP

Protocolo Ethernet listado como compatível na ficha do produto. (Ref.: Protocolos Ethernet)

Grau de proteção IP

Classificação de proteção declarada, condicionada à instalação dos conectores e elementos de vedação especificados. (Ref.: IP 65; IP 67)
