Display Gráfico IFM CR1151 5"

Pré-visualizar: CR1151 IFM - Display Gráfico Programável Controle de Máquinas Móveis 5 Pol, 800x480, Linux, CODESYS

CR1151 IFM - Display Gráfico Programável Controle de Máquinas Móveis 5 Pol, 800x480, Linux, CODESYS

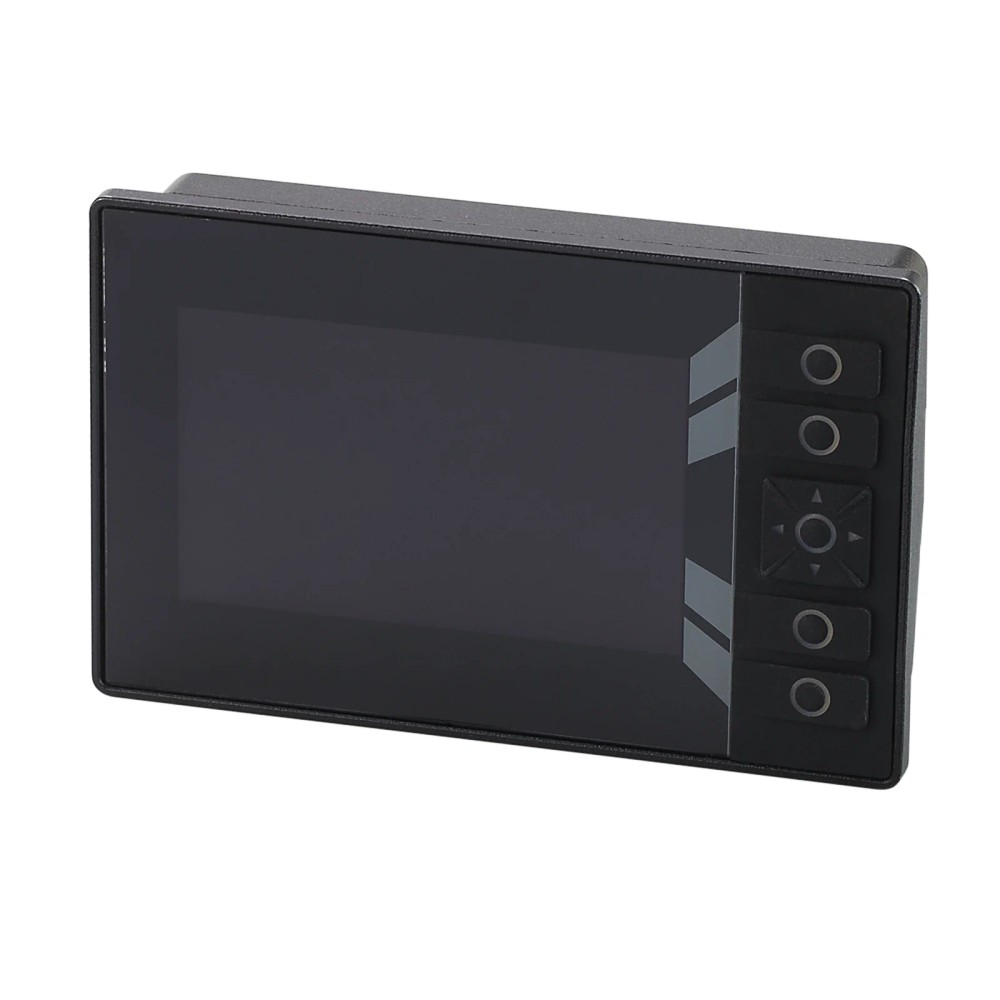

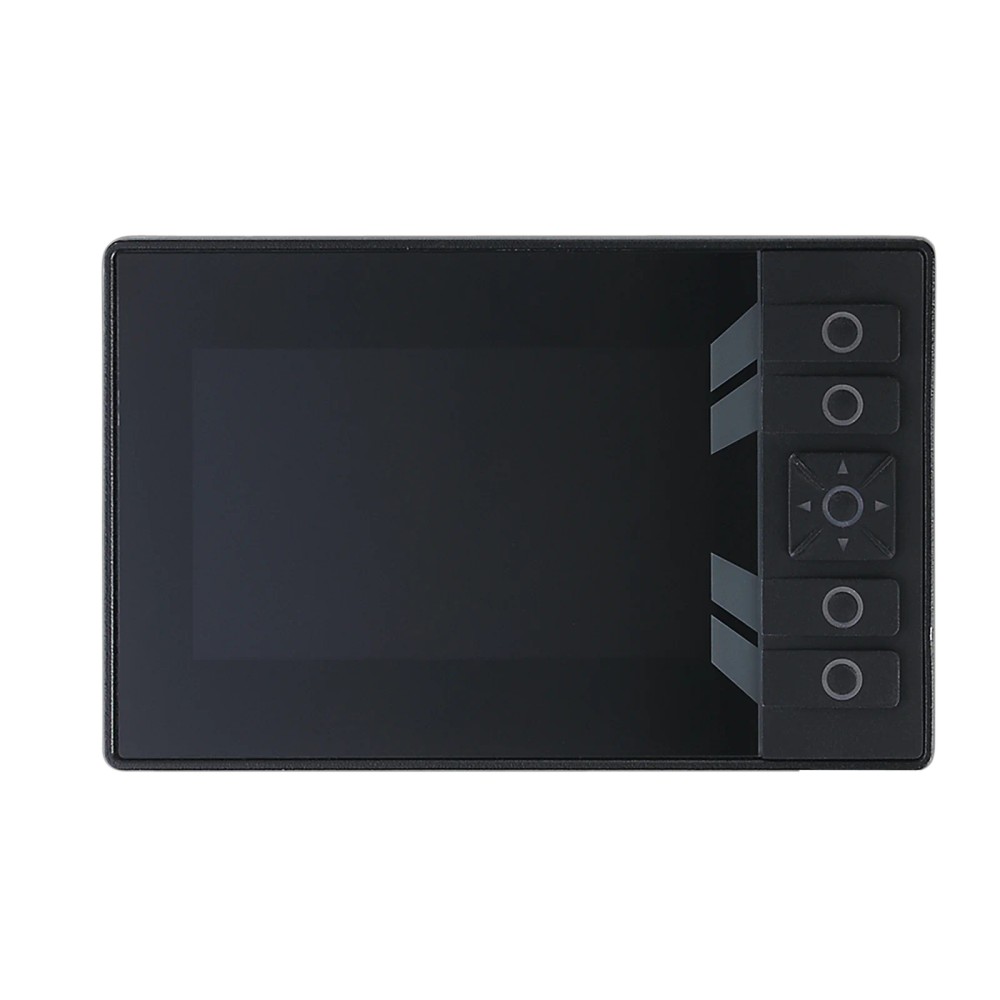

Imagem meramente ilustrativa

R$ 14.509,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR1151
EAN: 4021179325622
NCM do produto: 85371090

Destaques do Produto Aplicação Controle e...mais

Fechar menu

Saiba mais sobre: "CR1151 IFM - Display Gráfico Programável Controle de Máquinas Móveis 5 Pol, 800x480, Linux, CODESYS"

Destaques do Produto

Aplicação

Controle e diálogo em máquinas móveis

Display

Colorido, 5 pol, 800 × 480

Programação

CODESYS 3.5

Comunicação

Ethernet, CAN e USB

Alimentação

8...32 V DC

Montagem

Superfície ou embutida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

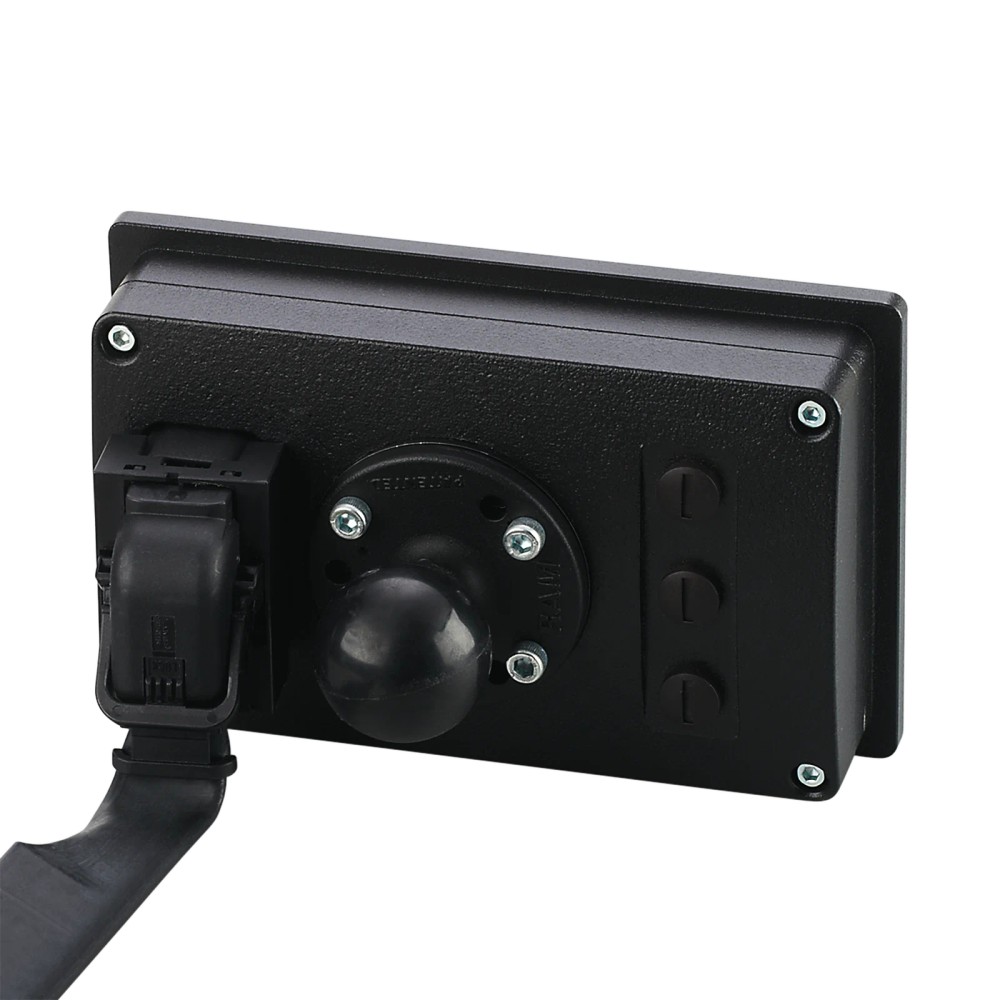

Sobre o CR1151 IFM – Display Gráfico Programável para Controle de Máquinas Móveis, 5 pol, 800 × 480, Embedded Linux e CODESYS

O IFM CR1151 é um display gráfico programável que também atua como dispositivo de processo e diálogo para controle de máquinas móveis. Possui tela colorida de 5 polegadas com resolução de 800 × 480, processador ARM Dual Core de 64 bits a 800 MHz e programação em CODESYS 3.5. A comunicação inclui Ethernet, CAN e USB; a alimentação de operação é de 8 a 32 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Display gráfico programável para controle de máquinas móveis
Tela	Colorida, 5 pol, 800 × 480, formato 16:10
Processador	ARM Dual Core 64 Bit, 800 MHz
Memória	1 GByte RAM; 4 GByte Flash
Sistema operacional	Embedded Linux 4.14
Programação	CODESYS 3.5; função CLP conforme IEC 61131-3
Interfaces	Ethernet, CAN e USB
Tensão de operação	8...32 V DC
Proteção declarada	IP 65; IP 67 sob as condições de vedação e conexão especificadas
Dimensões	114,1 × 175,6 × 41 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interfaces de operação e visualização em máquinas móveis que utilizem alimentação DC dentro da faixa especificada.
Projetos que demandem programação em CODESYS 3.5, função CLP conforme IEC 61131-3 e comunicação Ethernet, CAN ou USB.
Instalações cuja temperatura ambiente esteja entre -30 e 65 °C e cujas condições de montagem e conexão atendam aos requisitos de proteção declarados.

⚠ Considere outro se precisa de:

Aplicações cuja alimentação esteja fora de 8...32 V DC.
Projetos que exijam tela com resolução diferente de 800 × 480 ou tamanho diferente de 5 pol.
Instalações que não possam atender às condições necessárias para os graus IP 65/IP 67; a proteção IP 67 depende de vedação individual e conectores M12 ou capas de vedação.

APLICAÇÕES E USO

Aplicação declarada: visualização, diálogo e controle de máquinas móveis, com programação em CODESYS 3.5 e função CLP conforme IEC 61131-3.
Em uma máquina com rede CAN, pode ser integrado a dispositivos que utilizem CANopen, SAE J1939 ou protocolo livre, respeitando a interface e a taxa de transmissão especificadas.
Em uma arquitetura Ethernet, pode comunicar usando os protocolos listados na ficha; a adequação depende da configuração do sistema e dos dispositivos conectados.
A operação deve respeitar a alimentação de 8...32 V DC e a temperatura ambiente de -30...65 °C. Usos além dessas condições não estão confirmados pela ficha.
A conexão a fontes de vídeo é indicada para dois sinais analógicos PAL ou NTSC; outros formatos não são especificados.

COMO ESCOLHER

Antes de comprar o CR1151 IFM – Display Gráfico Programável para Controle de Máquinas Móveis, 5 pol, 800 × 480, Embedded Linux e CODESYS, verifique estes pontos:

Escolha o CR1151 quando

O projeto requer display gráfico de 5 pol para máquina móvel, programação em CODESYS 3.5, função CLP conforme IEC 61131-3 e interfaces Ethernet, CAN e USB, com alimentação de 8...32 V DC.

Avalie outra configuração quando

O projeto exigir resolução, tamanho de tela, faixa de alimentação ou sistema operacional diferentes dos especificados para este modelo. Compare os requisitos do equipamento e consulte a documentação do fabricante antes de selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Display gráfico programável para controle de máquinas móveis	Aplicação declarada pelo fabricante.
Descrição técnica	Dispositivo de processo e de diálogo	Função informada para o equipamento.
Categoria	Automação móvel	Classificação indicada no anúncio.
Marca	IFM	Marca do produto.
Modelo / SKU	CR1151	Código do anúncio.
Part number	CR1151; CR1151-00 na ficha do catálogo	O anúncio informa CR1151; a documentação do catálogo também identifica CR1151-00.
GTIN	4021179325622	Identificador comercial informado.
NCM	8537.10.90	Classificação fiscal indicada nos dados do catálogo.

Processamento, memória e software
Processador	ARM Dual Core 64 Bit, 800 MHz	Especificação do processador.
Memória de trabalho	1 GByte RAM	Memória de trabalho informada.
Memória de massa	4 GByte Flash	Armazenamento interno indicado.
Sistema operacional	Embedded Linux 4.14	Versão do sistema operacional indicada.
Software / programação	CODESYS 3.5	Ambiente de programação informado.
Função CLP	Conforme IEC 61131-3	A ficha indica suporte à função CLP conforme essa norma.
Relógio de tempo real (RTC)	Sim; UTC, bateria armazenada	Função indicada na ficha.

Display e elementos de operação
Tipo de display	Colorido	Tecnologia/tipo descrito no catálogo.
Tamanho do display	5 pol	Diagonal nominal informada.
Resolução	800 × 480	Resolução do display.
Formato	16:10	Proporção da tela indicada.
Profundidade de cor	24 Bit	Profundidade de cor especificada.
Iluminação de fundo	LED	Tipo de iluminação informado.
Luminosidade	< 1000 cd/m²; ajustável de 0...100 %	Valor e ajuste indicados na ficha.
Proporção de contraste	1000:1	Relação de contraste especificada.
Elementos operacionais	4 elementos operacionais; 1 interruptor de balancim com botão	Quantidade e tipo indicados.

Dados elétricos
Tensão de operação	8...32 V DC	Faixa de alimentação especificada.
Tensão nominal DC	12 / 24 V	Tensões nominais indicadas.
Consumo de potência	20 W	Valor de potência especificado.
Consumo de corrente	< 833 mA a 24 V DC; com saídas comutadas: < 5833 mA	Valores informados para as condições indicadas na ficha.
Grau de sujidade	2	Classificação declarada.

Interfaces e protocolos
Interfaces de comunicação	Ethernet; CAN; USB	Interfaces de comunicação disponíveis.
Quantidade de interfaces Ethernet	1	Quantidade indicada.
Ethernet: padrão e velocidade	10Base-T; 100Base-TX; 100 MBit/s	Padrões e taxa informados.
Ethernet: protocolos	TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP	Protocolos listados na ficha.
Conexão ETH0	M12, codificação D	Tipo de conexão especificado para ETH0.
Quantidade de interfaces CAN	4	Quantidade informada no catálogo.
CAN Interface	CAN Interface 2.0 A/B, ISO 11898	Interface e referência normativa declaradas.
CAN: protocolos	CANopen; SAE J1939; protocolo livre	Protocolos indicados.
CAN: perfis	CiA DS 301 Version 4; CiA DS 401 Version 1.4	Perfis informados.
CAN: taxa de transmissão	20 kbit/s...1 Mbit/s	Faixa de taxa especificada.
Quantidade de interfaces USB	1	Quantidade indicada.
USB	Versão 2.0; taxa < 480 MBit/s	Versão e limite de taxa informados.
Conexão USB0	M12, codificação B	Tipo de conexão especificado para USB0.
Conexão principal	Conector AMP	Conexão principal informada.

Entradas e saídas
Entradas digitais	2	Quantidade indicada.
Saídas digitais	2	Quantidade indicada.
Carga de corrente máxima por saída	2500 mA	Limite de corrente especificado por saída.
Entradas de vídeo	2 analógicas; PAL, NTSC	Quantidade e formatos de vídeo informados.
Interfaces de vídeo FBAS	2	Quantidade especificada.
Saída de áudio	Stereo Line-Out	Saída de áudio informada.

Condições ambientais e proteção
Temperatura ambiente	-30...65 °C	Faixa de temperatura de operação indicada.
Temperatura de armazenamento	-30...85 °C	Faixa de armazenamento informada.
Umidade relativa máxima	90 %, sem condensação	Limite ambiental especificado.
Altitude máxima	3000 m acima do nível do mar	Limite indicado na ficha.
Grau de proteção	IP 65; IP 67	IP 67 condicionado a vedação individual e conectores M12 ou capas de vedação.
MTTF	40 anos	Valor de MTTF informado no catálogo; não representa duração garantida de serviço.

Dados mecânicos e montagem
Dimensões	114,1 × 175,6 × 41 mm	Medidas informadas para o produto.
Invólucro	Retangular	Formato informado.
Materiais	Fundição de alumínio revestido com pó; display em vidro antirreflexo e endurecido	Materiais declarados no catálogo.
Tipo de montagem	Montagem de superfície ou montagem embutida	Opções de montagem informadas.
Peso	1054,3 g no atributo do catálogo; 1,05 kg na variante	Os registros de peso do contexto não são totalmente uniformes; confirme o valor na documentação do fabricante para logística ou projeto mecânico.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Ethernet: 10Base-T e 100Base-TX, 100 MBit/s; protocolos TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP.

• CAN Interface 2.0 A/B conforme ISO 11898; CANopen, SAE J1939 ou protocolo livre; perfis CiA DS 301 Version 4 e CiA DS 401 Version 1.4; taxa de transmissão de 20 kbit/s...1 Mbit/s.

• USB 2.0, uma interface, taxa de transmissão < 480 MBit/s.

• Duas entradas de vídeo analógicas para PAL e NTSC.

Conexões

Elétrica Alimentação de operação de 8...32 V DC; tensão nominal DC indicada de 12/24 V. Conexão principal por conector AMP. ETH0 por M12, codificação D; USB0 por M12, codificação B. Verifique pinagem e requisitos de conexão no datasheet antes de energizar.

Processo Não há conexão de processo hidráulica, pneumática ou de fluido especificada. Montagem de superfície ou embutida; dimensões do dispositivo: 114,1 × 175,6 × 41 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquina móvel com alimentação DC entre 8 e 32 V e necessidade de interface gráfica programável.	✓	A aplicação e a faixa de alimentação estão indicadas na ficha do produto.
Rede Ethernet que utilize TCP/IP, UDP, Modbus TCP, OPC UA ou EtherNet/IP.	✓	Esses protocolos são especificados para a interface Ethernet do produto.
Rede CAN que utilize CANopen, SAE J1939 ou protocolo livre dentro da taxa indicada.	✓	A ficha informa CAN 2.0 A/B, esses protocolos e taxa de 20 kbit/s...1 Mbit/s.
Aplicação que exija alimentação fora de 8...32 V DC.	✗	A tensão exigida estaria fora da faixa de operação especificada.
Aplicação que exija entrada de vídeo diferente de PAL ou NTSC.	✗	As entradas de vídeo analógicas informadas são para PAL e NTSC; outros formatos não estão especificados.
Instalação que dependa de IP 67 sem vedação individual e sem conectores M12 ou capas de vedação adequados.	✗	A ficha condiciona a proteção IP 67 à vedação individual e ao uso de conectores M12 ou capas de vedação.

INSTALAÇÃO

Como instalar o CR1151 IFM – Display Gráfico Programável para Controle de Máquinas Móveis, 5 pol, 800 × 480, Embedded Linux e CODESYS

Confirme no datasheet a tensão da alimentação e os requisitos elétricos do sistema antes da instalação.
Defina montagem de superfície ou embutida e confira o espaço disponível usando as dimensões e o desenho dimensional.
Instale o equipamento conforme o desenho e as instruções do fabricante, sem presumir medidas de recorte não informadas neste conteúdo.
Conecte a alimentação pelo conector principal AMP conforme a pinagem oficial do fabricante.
Conecte Ethernet, CAN ou USB apenas às interfaces correspondentes; observe as codificações M12 indicadas para ETH0 e USB0.
Para obter a proteção declarada, observe as condições de vedação e conexão descritas pelo fabricante; verifique a instalação antes de operar.

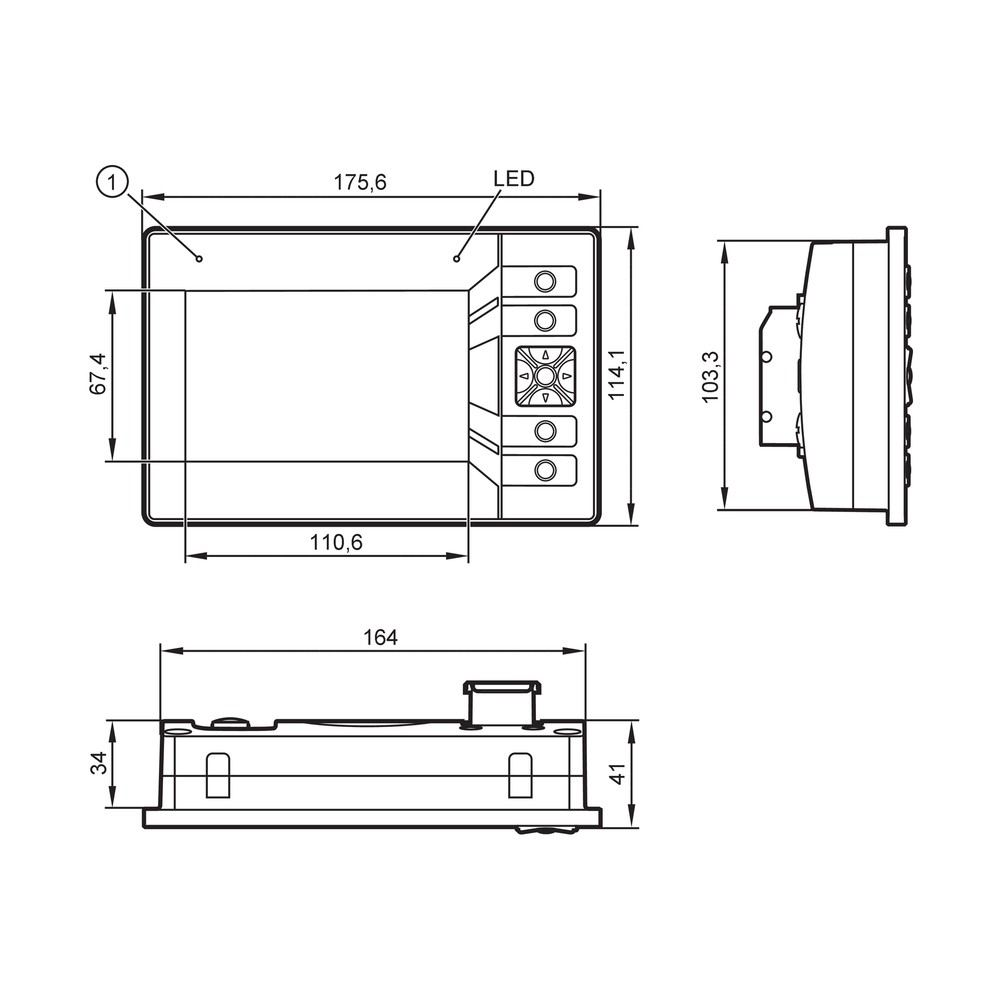

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não inicializa ou reinicia durante a operação.	Alimentação ausente, instável ou fora da faixa de operação; também pode haver erro de conexão.	Meça a tensão no ponto de alimentação e confirme que está entre 8 e 32 V DC; confira o conector principal e a ligação com a documentação oficial.
Não há comunicação Ethernet com o equipamento conectado.	Conexão física incorreta, configuração de rede incompatível ou protocolo não configurado no sistema.	Confira o conector ETH0 M12 codificação D, o enlace físico, os parâmetros de rede e se o protocolo usado está entre os suportados.
A comunicação CAN não ocorre ou apresenta interrupções.	Parâmetros de protocolo ou taxa de transmissão incompatíveis entre os dispositivos, ou problema na conexão CAN.	Confirme o protocolo e a taxa configurados nos participantes, dentro de 20 kbit/s...1 Mbit/s, e verifique a instalação conforme o manual.
A proteção contra ingresso de poeira ou água não corresponde à esperada.	Vedação, conectores ou capas não atendem às condições necessárias para o grau de proteção pretendido.	Inspecione a vedação individual e os conectores M12 ou capas de vedação; consulte no datasheet as condições aplicáveis a IP 65/IP 67.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica CR1151-00 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM CR1151 e para quem ele serve?

É um display gráfico programável e dispositivo de processo e diálogo para controle de máquinas móveis. É destinado a projetos que utilizem as interfaces e condições de operação especificadas para o modelo.

Quais redes e protocolos posso usar com ele?

A ficha lista Ethernet com TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP, além de CANopen, SAE J1939 ou protocolo livre em CAN. A integração depende da configuração dos demais dispositivos e da rede.

O produto acompanha conectores ou outros acessórios?

O contexto do anúncio não informa acessórios inclusos. Consulte o fornecedor ou a documentação do produto para confirmar o conteúdo da embalagem.

Posso usar o CR1151 com alimentação de 5 V DC?

Não conforme a faixa informada: a operação especificada é de 8...32 V DC. Não conecte uma alimentação fora dessa faixa.

Ele aceita sinal de vídeo HDMI?

A ficha informa duas entradas de vídeo analógicas para PAL e NTSC, não HDMI. Outros formatos de vídeo não estão especificados.

O display está apagado: o que devo verificar antes de trocar o equipamento?

Verifique primeiro se a alimentação está dentro de 8...32 V DC e se o conector principal está corretamente conectado. Se a alimentação estiver correta, consulte o diagnóstico do fabricante antes de substituir o produto.

A rede CAN não comunica; isso significa que o display está com defeito?

Não necessariamente. Confira se protocolo e taxa de transmissão correspondem aos demais dispositivos e se a taxa está entre 20 kbit/s e 1 Mbit/s antes de atribuir a falha ao display.

Quando devo escolher o CR1151 em vez de outro display?

Escolha-o quando o projeto exigir tela de 5 pol, resolução 800 × 480, programação CODESYS 3.5 e alimentação de 8...32 V DC. Se algum desses requisitos não atender ao projeto, compare outra configuração com a documentação do fabricante.

O que devo conferir antes de fazer a montagem embutida?

Confira as dimensões do equipamento e o desenho dimensional oficial antes de definir o recorte e a fixação. A ficha informa montagem embutida ou de superfície, mas não especifica aqui as dimensões do recorte.

Como confirmar a pinagem e as ligações antes de energizar?

Use o datasheet e o manual do fabricante para confirmar a pinagem do conector AMP e das interfaces. Não há diagrama de ligação ou pinout separado informado nos dados disponíveis.

GLOSSÁRIO TÉCNICO

CODESYS

Ambiente de software indicado para programação do display e de sua função de controle. (Ref.: CODESYS 3.5)

CANopen

Protocolo de comunicação CAN listado como compatível pelo fabricante. (Ref.: CANopen; CAN Interface 2.0 A/B, ISO 11898)

SAE J1939

Protocolo de comunicação CAN listado na ficha do produto. (Ref.: SAE J1939)

IP 67

Grau de proteção declarado, condicionado à vedação individual e ao uso de conectores M12 ou capas de vedação. (Ref.: Grau de proteção IP 65; IP 67)

IEC 61131-3

Norma referenciada para a função CLP indicada na ficha. (Ref.: Função CLP conforme IEC 61131-3)
