Display Gráfico IFM CR1150 5pol

Pré-visualizar: CR1150 IFM - Display Gráfico Programável ifm Controle de Máquinas Móveis 5pol 800x480 Linux CODESYS

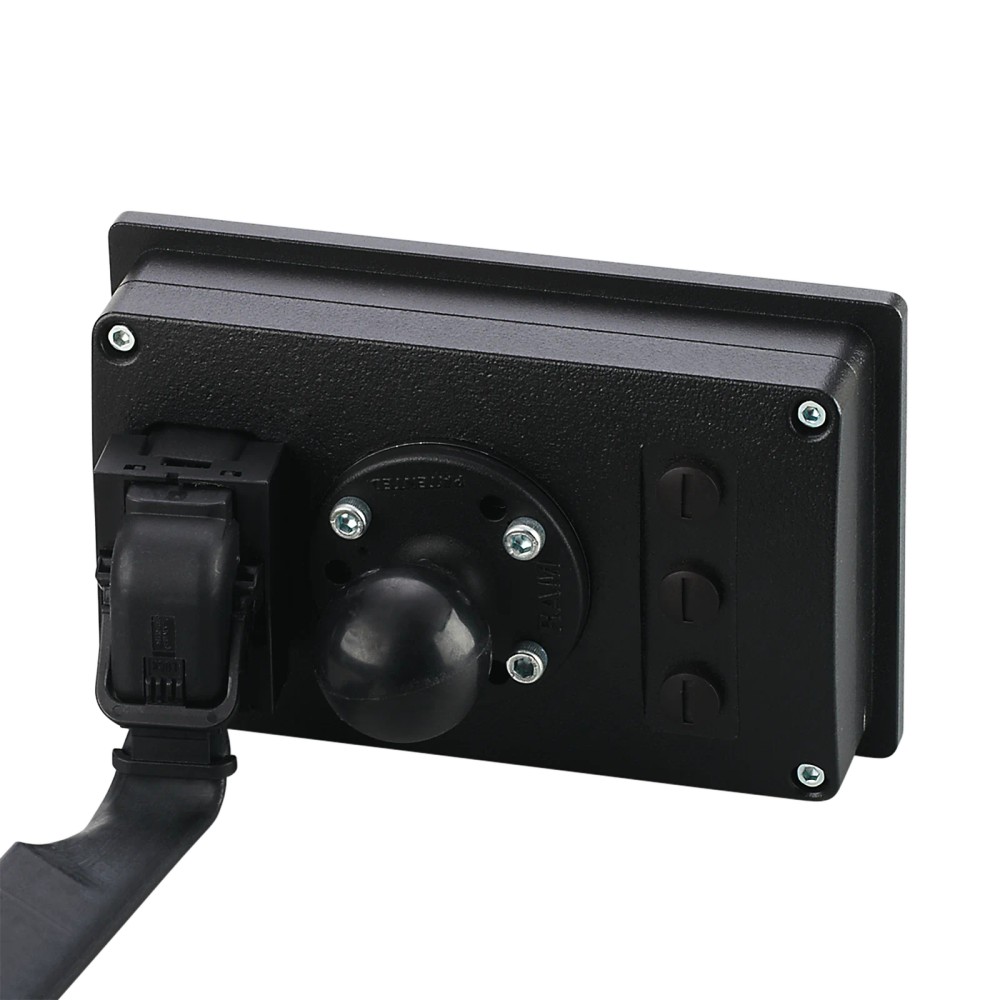

CR1150 IFM - Display Gráfico Programável ifm Controle de Máquinas Móveis 5pol 800x480 Linux CODESYS

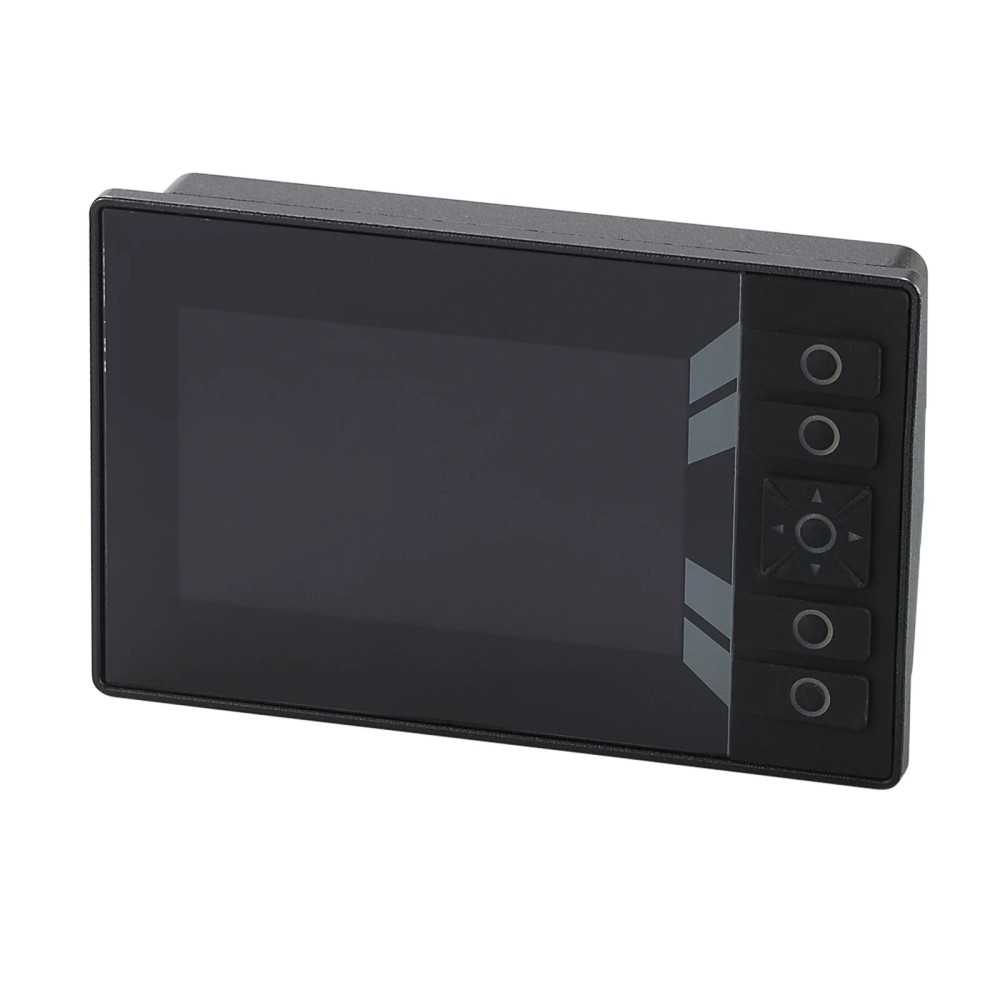

Imagem meramente ilustrativa

R$ 11.129,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR1150
EAN: 4021179325615
NCM do produto: 85371090

Destaques do Produto Aplicação Controle de...mais

Fechar menu

Saiba mais sobre: "CR1150 IFM - Display Gráfico Programável ifm Controle de Máquinas Móveis 5pol 800x480 Linux CODESYS"

Destaques do Produto

Aplicação

Controle de máquinas móveis

Tela

Colorida, 5 polegadas, 800 × 480

Programação

CODESYS 3.5; função CLP conforme IEC 61131-3

Comunicação

Ethernet, CAN e USB

Alimentação

8…32 V DC

Montagem

De superfície ou embutida

Por que comprar IFM na Melhor Indústria?

Sobre o Display gráfico programável ifm CR1150 ecomatDisplay 5″ para controle de máquinas móveis

O ifm CR1150 é um display gráfico programável para visualização e diálogo em aplicações de controle de máquinas móveis. Possui tela colorida de 5 polegadas com resolução de 800 × 480, sistema Embedded Linux 4.14 e programação via CODESYS 3.5. Integra Ethernet, duas interfaces CAN e uma interface USB.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	CR1150; ecomatDisplay/5″HB/Basic
Tela	Colorida, 5 polegadas; formato 16:10
Resolução	800 × 480 pixels
Processador	ARM Dual Core 64 Bit, 800 MHz
Memória	1 GByte RAM; 2 GByte Flash
Sistema e programação	Embedded Linux 4.14; CODESYS 3.5
Interfaces	1 Ethernet; 2 CAN; 1 USB 2.0
Alimentação	8…32 V DC
Proteção e temperatura ambiente	IP 65; IP 67; −30…65 °C
Dimensões	114,1 × 175,6 × 41 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interfaces de operação e visualização para controle de máquinas móveis, quando os requisitos de tela, alimentação, montagem e comunicação forem atendidos.
Aplicações que utilizem CODESYS 3.5 e a função CLP conforme IEC 61131-3.
Sistemas que precisem de comunicação Ethernet, CANopen, SAE J1939 ou protocolo CAN livre, respeitando as interfaces e os parâmetros especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir alimentação fora de 8…32 V DC ou operação ambiente fora de −30…65 °C.
Não selecionar sem validar requisitos de tela, interfaces, montagem e protocolos contra os dados do sistema existente; a ficha não confirma compatibilidade universal com qualquer controlador ou máquina.

APLICAÇÕES E USO

Uso comprovado pela ficha: display gráfico programável para controle de máquinas móveis e como dispositivo de processo e diálogo.
Aplicação possível, condicionada à validação do projeto: interface de operador integrada a sistemas que utilizem CODESYS 3.5 e protocolos Ethernet ou CAN listados na ficha.
Para operação, respeitar a alimentação de 8…32 V DC e a temperatura ambiente de −30…65 °C; a ficha não especifica uma máquina ou setor particular.

COMO ESCOLHER

Antes de comprar o Display gráfico programável ifm CR1150 ecomatDisplay 5″ para controle de máquinas móveis, verifique estes pontos:

Quando escolher o CR1150

Escolha este modelo para uma interface programável de máquinas móveis com tela colorida de 5 polegadas, resolução de 800 × 480, Embedded Linux 4.14, CODESYS 3.5 e interfaces Ethernet, CAN e USB, desde que alimentação e condições ambientais estejam dentro dos limites especificados.

Quando avaliar outra opção

Procure outro modelo se o projeto exigir resolução ou tamanho de tela diferentes, alimentação fora da faixa indicada, temperatura ambiente fora dos limites ou interfaces não disponíveis. Confirme também os requisitos de montagem e de protocolo com o fabricante; a ficha não identifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm	Fabricante indicado no anúncio.
Modelo	CR1150; ecomatDisplay/5″HB/Basic	Identificação do produto e da variante.
Tipo de produto	Display gráfico programável para controle de máquinas móveis	Função declarada na ficha.
Descrição do dispositivo	Dispositivo de processo e de diálogo	Descrição funcional do anúncio.
Categoria	Automação móvel	Categoria declarada no anúncio.
SKU	CR1150	Código do produto no anúncio.
Part number	CR1150-00	Código indicado no dataset do catálogo; o anúncio também informa CR1150.
GTIN	4021179325615	Identificador comercial informado.
NCM	8537.10.90	Classificação informada no dataset.

Processamento, sistema e programação
Processador	ARM Dual Core 64 Bit, 800 MHz	Características de processamento informadas.
Memória de trabalho	1 GByte RAM	Capacidade de memória de trabalho.
Memória de massa	2 GByte Flash	Capacidade de armazenamento informada.
Sistema operacional	Embedded Linux 4.14	Sistema operacional indicado no catálogo.
Software e ajuste de parâmetros	CODESYS 3.5	Ambiente de programação e configuração indicado.
Função CLP	Conforme IEC 61131-3	Função declarada na ficha.
Clock de tempo real	Sim; UTC, bateria armazenada	Recurso informado para referência de tempo.

Display e elementos de operação
Tipo de display	Colorido	Tipo indicado na ficha.
Tamanho do display	5 polegadas	Diagonal nominal informada.
Resolução	800 × 480	Resolução de pixels informada.
Formato	16:10	Proporção indicada no dataset.
Profundidade de cor	24 bit	Profundidade de cor informada.
Iluminação de fundo	LED	Tecnologia indicada para a iluminação do display.
Luminosidade	< 1000 cd/m²	Valor informado no dataset; consultar datasheet para interpretação e condições de medição.
Proporção de contraste	1000:1	Valor informado no dataset.
Elementos operacionais	4 elementos operacionais; 1 interruptor de balancim com botão	Elementos de operação declarados.
Saída de áudio	Stereo Line-Out	Saída de áudio indicada no dataset.

Dados elétricos
Tensão de operação	8…32 V DC	Faixa de operação especificada.
Tensão nominal DC	12/24 V	Tensões nominais indicadas no dataset.
Consumo de corrente	< 792 mA a 24 V DC; com saídas comutadas: < 5792 mA	Valores informados no dataset para as condições indicadas.
Consumo de potência	19 W	Valor informado no dataset.

Interfaces e comunicação
Interface de comunicação	Ethernet; CAN; USB	Interfaces de comunicação disponíveis.
Quantidade de interfaces Ethernet	1	Quantidade indicada na ficha.
Ethernet — padrão	10Base-T; 100Base-TX	Padrões de transmissão especificados.
Ethernet — taxa	100 MBit/s	Taxa indicada no dataset.
Ethernet — protocolos	TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP	Protocolos listados para Ethernet.
Ethernet — nota	OPC UA Micro Embedded Device Server	Nota de interface indicada na ficha.
Quantidade de interfaces CAN	2	Quantidade indicada na ficha.
CAN — interface	CAN 2.0 A/B, ISO 11898	Interface e referência declaradas.
CAN — protocolos	CANopen; SAE J1939; protocolo livre	Protocolos listados para CAN.
CAN — perfis	CiA DS 301 versão 4; CiA DS 401 versão 1.4	Perfis informados no dataset.
CAN — taxa de transmissão	20 kbit/s…1 Mbit/s	Faixa de transmissão especificada.
Quantidade de interfaces USB	1	Quantidade indicada na ficha.
USB — versão	2.0	Versão indicada.
USB — taxa de transmissão	< 480 MBit/s	Limite informado no dataset.

Condições ambientais e resistência
Temperatura ambiente	−30…65 °C	Faixa de operação ambiente informada.
Temperatura de armazenamento	−30…85 °C	Faixa de armazenamento indicada.
Grau de proteção	IP 65; IP 67	Graus declarados na ficha; observar condições de instalação e especificações do fabricante.
Umidade relativa máxima	90%, sem condensação	Limite informado no dataset.
Grau de sujidade	2	Grau indicado na ficha.
Altitude máxima	2000 m acima do nível do mar	Limite declarado no dataset.
Resistência duradoura ao choque	ISO 16750-3; 30 g, 6 ms / 24.000 choques	Referência e condição declaradas no dataset; consultar datasheet para detalhes do ensaio.
MTTF	46 anos	Valor informado no dataset; não representa garantia de vida útil em qualquer condição.

Dados mecânicos e montagem
Dimensões	114,1 × 175,6 × 41 mm	Dimensões informadas; validar espaço de instalação no desenho dimensional.
Tipo de montagem	Montagem de superfície ou montagem embutida	Opções declaradas na ficha.
Invólucro	Retangular	Formato informado no dataset.
Materiais	Fundição de alumínio revestido com pó; display em vidro antirreflexo e endurecido	Materiais declarados no dataset.
Peso	1040,5 g no dataset de atributos; também consta 1,04 kg no catálogo	Os dados de peso do contexto apresentam variação; confirmar no datasheet ou com o fabricante antes de usar em cálculo de massa.

COMPATIBILIDADE

Comunicação

• Ethernet: 10Base-T e 100Base-TX; 100 MBit/s; TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP. A ficha também cita OPC UA Micro Embedded Device Server.

• CAN: interface CAN 2.0 A/B conforme ISO 11898; CANopen, SAE J1939 e protocolo livre; taxa de transmissão de 20 kbit/s a 1 Mbit/s; perfil CiA DS 301 versão 4 e CiA DS 401 versão 1.4.

• USB 2.0: uma interface; taxa de transmissão inferior a 480 MBit/s.

• Programação: CODESYS 3.5; função CLP conforme IEC 61131-3.

Conexões

Elétrica Alimentação em corrente contínua, tensão de operação de 8…32 V DC; tensão nominal DC indicada como 12/24 V. A ficha informa interfaces Ethernet, CAN e USB, mas não detalha pinagem ou tipo de conector. Verifique o esquema elétrico oficial antes da ligação.

Processo Display para instalação de superfície ou embutida. Dimensões do equipamento: 114,1 × 175,6 × 41 mm. A ficha não especifica uma conexão de processo industrial; não confundir a montagem mecânica com as interfaces elétricas de comunicação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquina móvel com alimentação DC dentro de 8…32 V e temperatura ambiente de −30…65 °C.	✓	Essas condições estão dentro das faixas indicadas para operação.
Rede CAN que utilize CANopen, SAE J1939 ou protocolo CAN livre, com taxa de 20 kbit/s a 1 Mbit/s.	✓	A ficha declara esses protocolos e essa faixa de transmissão para a interface CAN.
Rede Ethernet que utilize TCP/IP, UDP, Modbus TCP, OPC UA ou EtherNet/IP.	✓	Os protocolos são listados para a interface Ethernet; valide a arquitetura e a configuração do sistema.
Aplicação que exija tensão de alimentação inferior a 8 V DC ou superior a 32 V DC.	✗	A tensão de operação especificada é 8…32 V DC.
Aplicação com temperatura ambiente abaixo de −30 °C ou acima de 65 °C.	✗	A faixa de temperatura ambiente informada é −30…65 °C.
Integração com um dispositivo ou protocolo que não esteja identificado na ficha.	✗	A compatibilidade não pode ser confirmada apenas com os dados disponíveis; verificar documentação e requisitos do sistema.

INSTALAÇÃO

Como instalar o Display gráfico programável ifm CR1150 ecomatDisplay 5″ para controle de máquinas móveis

Confirme no datasheet e no desenho dimensional que o modelo CR1150 e o espaço disponível atendem ao projeto.
Defina montagem de superfície ou embutida e verifique as dimensões do equipamento e as condições mecânicas do painel.
Prepare a alimentação DC dentro da faixa de 8…32 V; confirme tensão nominal, proteção do circuito e requisitos do sistema no manual do fabricante.
Conecte Ethernet, CAN e USB somente conforme a pinagem e o esquema elétrico oficial; não deduza pinagens a partir do nome das interfaces.
Configure a comunicação e os parâmetros necessários no CODESYS 3.5, validando protocolo, taxa CAN e configuração da rede com os equipamentos conectados.
Antes de colocar em operação, confira fixação, ligações, condições ambientais e comunicação; consulte o fabricante para critérios de vedação e montagem não detalhados nesta ficha.

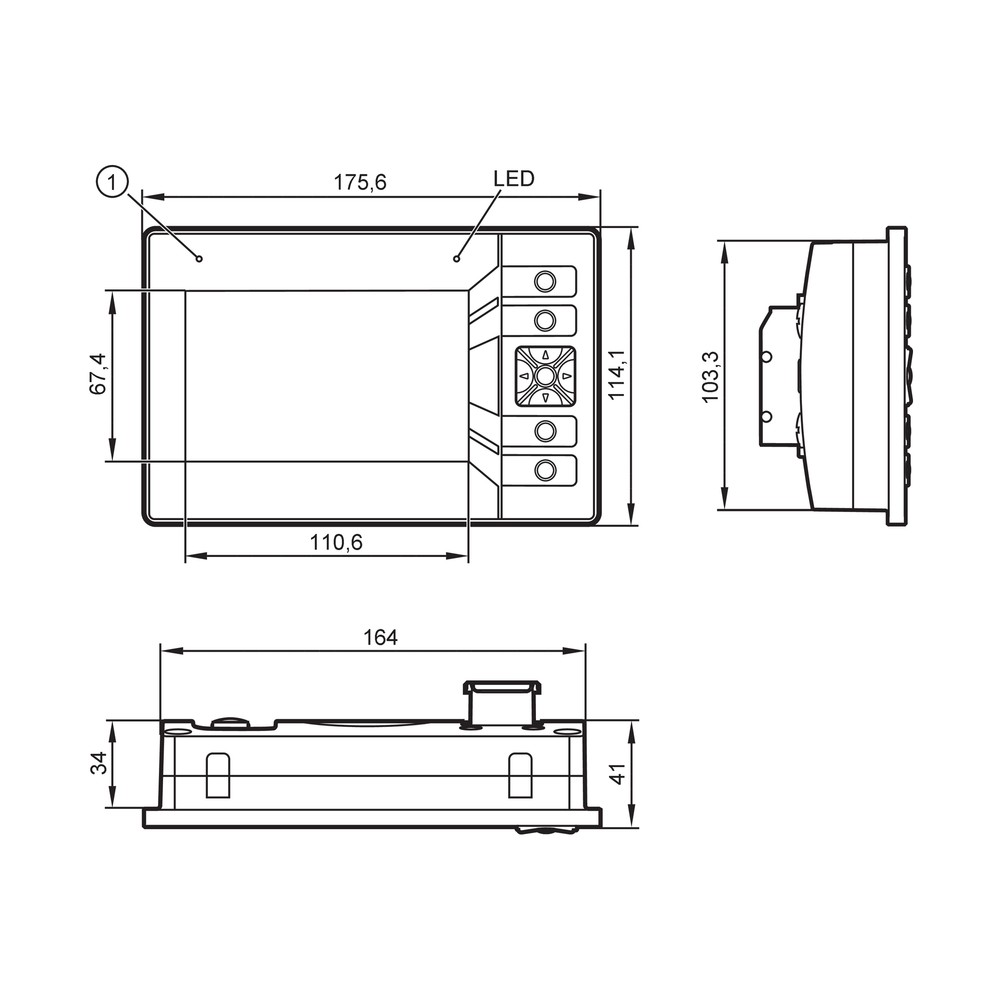

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não liga.	Alimentação ausente, polaridade ou ligação incorreta, ou tensão fora da faixa de operação.	Meça a alimentação no ponto de conexão e confirme que está entre 8 e 32 V DC; verifique a ligação conforme o esquema oficial.
A comunicação Ethernet não é estabelecida.	Configuração de rede, cabeamento ou parâmetros de comunicação incompatíveis com o sistema conectado.	Confira a conexão física e os parâmetros de rede; valide se a aplicação utiliza um protocolo Ethernet listado para o CR1150.
A comunicação CAN não ocorre ou apresenta erros.	Taxa de transmissão, protocolo ou configuração incompatíveis entre os dispositivos.	Compare a taxa configurada com a faixa de 20 kbit/s a 1 Mbit/s e confirme o uso de CANopen, SAE J1939 ou protocolo livre conforme o projeto.
A programação ou configuração não é reconhecida pelo sistema.	Ambiente ou parâmetros de programação diferentes dos indicados para o dispositivo.	Confirme o uso de CODESYS 3.5 e consulte a documentação do fabricante para verificar projeto, configuração e procedimento de carregamento.

DOCUMENTAÇÃO TÉCNICA

Folha de dados CR1150-00 em português (Datasheet) Desenho em escala CR1150 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o CR1150 e para quem ele serve?

É um display gráfico programável da ifm destinado ao controle de máquinas móveis. Serve a projetos que necessitem de uma interface de processo e diálogo e que atendam às condições elétricas e de comunicação especificadas.

Quais protocolos e interfaces de comunicação ele oferece?

A ficha lista Ethernet com TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP, além de CANopen, SAE J1939 e protocolo CAN livre. Também informa uma interface USB 2.0.

O que acompanha o produto na embalagem?

A ficha informa uma peça por embalagem, mas não detalha acessórios ou itens adicionais inclusos. Confirme o conteúdo fornecido com o fabricante antes da compra.

Posso usar o CR1150 em uma aplicação que exige alimentação fora de 8 a 32 V DC?

Não é indicado para operação fora da faixa de 8…32 V DC especificada. A ficha não informa um conversor ou acessório para ampliar essa faixa.

Ele atende a um ambiente com temperatura abaixo de −30 °C ou acima de 65 °C?

A ficha especifica temperatura ambiente de −30…65 °C, portanto não confirma operação fora desses limites. Verifique também os requisitos ambientais completos no datasheet.

O display está apagado; o que devo verificar antes de substituir?

Verifique primeiro a presença da alimentação e meça a tensão no ponto de conexão, comparando-a com a faixa de 8…32 V DC. Confira também a ligação conforme o esquema oficial.

A máquina não comunica pelo CAN; o que pode estar causando isso?

Uma diferença de protocolo ou de taxa de transmissão entre os dispositivos pode impedir a comunicação. Compare a configuração dos equipamentos e confirme que a taxa está entre 20 kbit/s e 1 Mbit/s.

Devo comprar o CR1150 ou procurar um display de outra dimensão?

O CR1150 tem display de 5 polegadas e resolução de 800 × 480. Se o projeto exigir outra dimensão ou resolução, compare os requisitos com a ficha de outro modelo; os dados disponíveis não identificam uma alternativa específica.

Que cuidados devo ter na instalação?

Escolha montagem de superfície ou embutida e valide o espaço disponível pelo desenho dimensional. Faça as ligações somente conforme a documentação oficial, sem inferir pinagem a partir das interfaces indicadas.

O CR1150 funciona com qualquer controlador ou equipamento CAN?

Não é possível afirmar compatibilidade universal. A ficha informa protocolos e faixas específicas; valide protocolo, taxa, perfil e configuração do equipamento conectado antes da integração.

GLOSSÁRIO TÉCNICO

CODESYS

Ambiente de programação indicado para desenvolver e configurar o CR1150. (Ref.: CODESYS 3.5)

CANopen

Protocolo de comunicação listado para a interface CAN do equipamento. (Ref.: CANopen; CAN 2.0 A/B, ISO 11898)

SAE J1939

Protocolo listado para comunicação pela interface CAN. (Ref.: SAE J1939)

EtherNet/IP

Protocolo Ethernet indicado entre as opções de comunicação do display. (Ref.: Ethernet — protocolos)

Grau de proteção IP

Classificação declarada para proteção do invólucro; deve ser considerada conforme as condições de montagem e instalação. (Ref.: IP 65; IP 67)
