Display Gráfico Programável IFM CR1143 4.3" Touch

Pré-visualizar: CR1143 IFM - Display Gráfico Programável ifm Máquinas Móveis 4.3" Touch 800x480

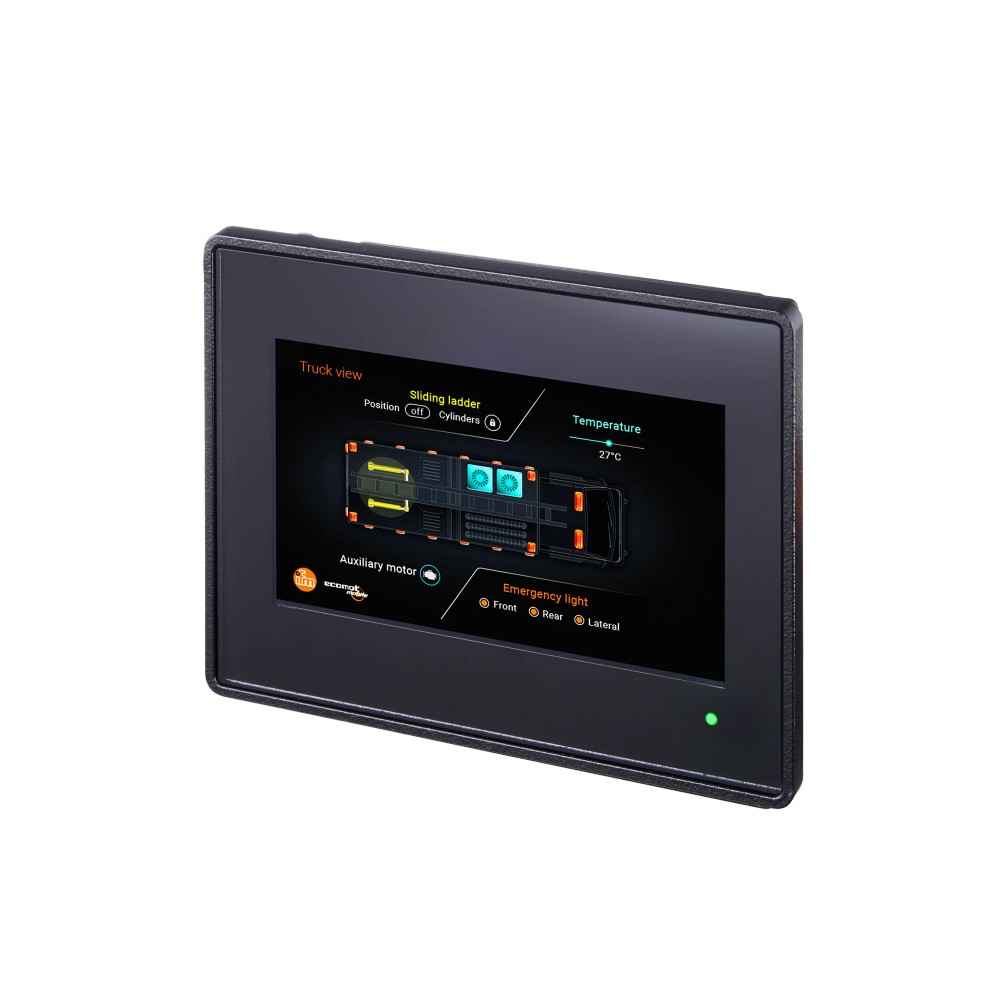

CR1143 IFM - Display Gráfico Programável ifm Máquinas Móveis 4.3" Touch 800x480

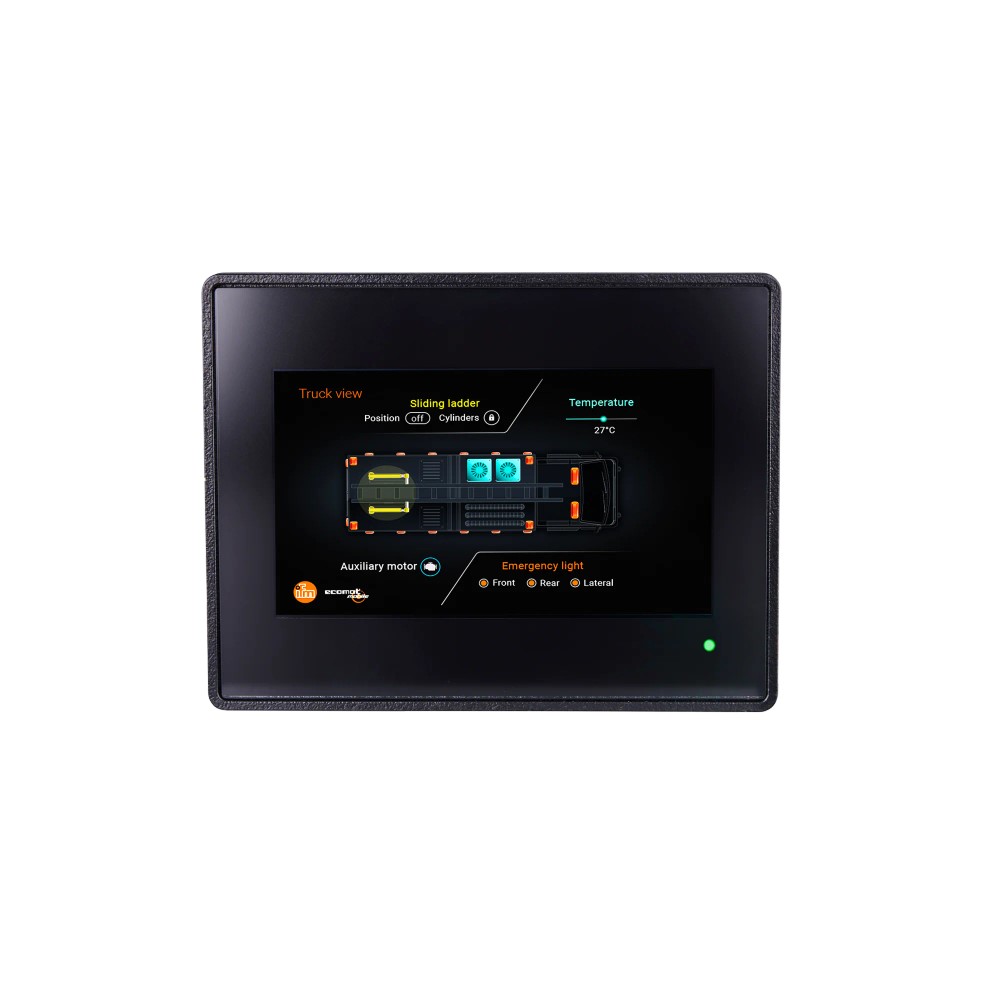

Imagem meramente ilustrativa

R$ 6.674,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR1143
EAN: 4021179340205
NCM do produto: 85371090

Destaques do Produto Aplicação Controle e...mais

Fechar menu

Saiba mais sobre: "CR1143 IFM - Display Gráfico Programável ifm Máquinas Móveis 4.3" Touch 800x480"

Destaques do Produto

Aplicação

Controle e diálogo em máquinas móveis

Tela

Colorida, tátil, 4,3″, 800 × 480

Comunicação

CAN e USB 2.0

Alimentação

8…32 V DC (SELV/PELV)

Montagem

Superfície ou embutida em painel/recorte

Ambiente

Operação declarada de −30…65 °C, sujeita às condições de altitude indicadas pelo fabricante

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

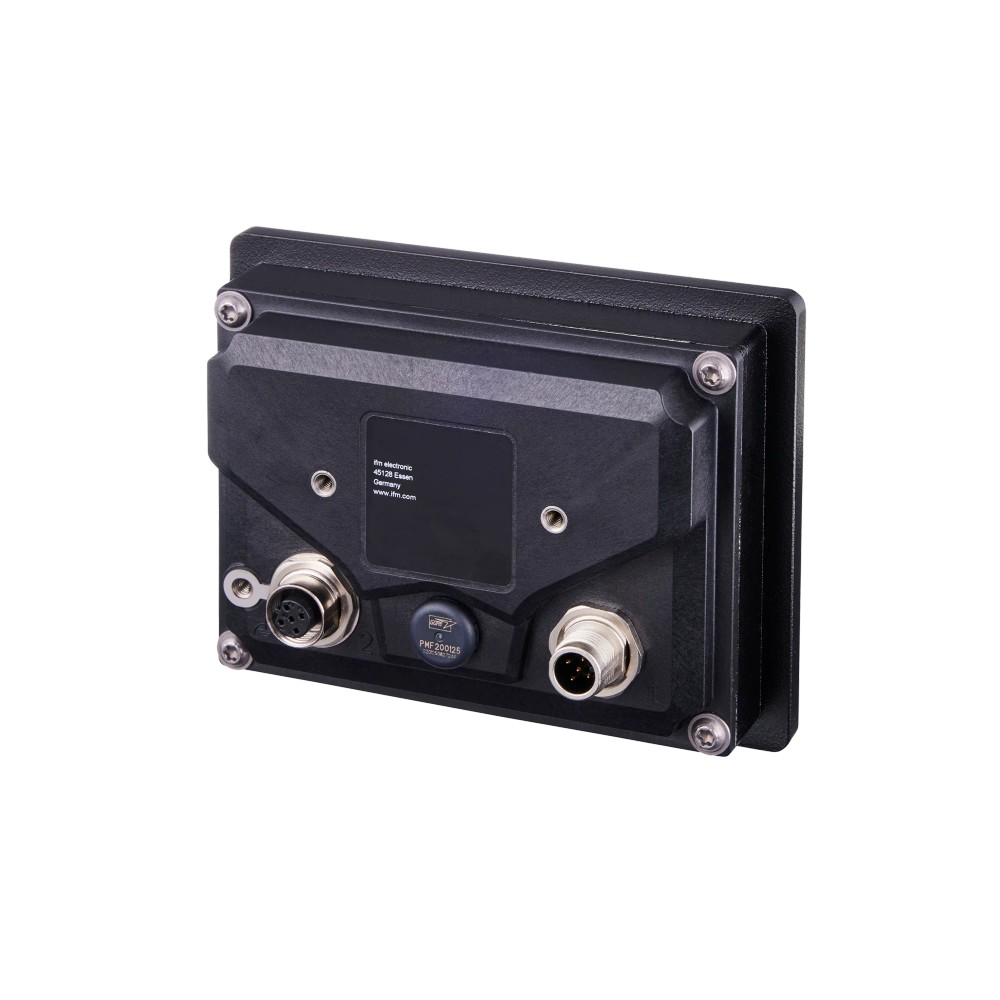

Sobre o Display Gráfico Programável ifm CR1143 ecomatDisplay, 4,3″ Touch, 800 × 480, para máquinas móveis

O ifm CR1143 é um display gráfico programável com tela colorida tátil, destinado ao controle e ao diálogo com máquinas móveis. Conta com tela de 4,3″, resolução de 800 × 480 e interfaces CAN e USB. Integra função de CLP conforme IEC 61131-3 e opera com Embedded Linux.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	ecomatDisplay/4.3″/TOUCH/U (CR1143)
Tipo	Display gráfico programável com função tátil
Tamanho e resolução	4,3″; 800 × 480
Processador	ARM Dual Core 64 Bit, 1,4 GHz
Memória	1 GByte RAM; 4 GByte Flash
Interfaces	1 CAN; 1 USB 2.0
Alimentação	8…32 V DC; nominal 12/24 V DC
Proteção declarada	IP65 e IP67
Temperatura ambiente de operação	−30…65 °C, com limites reduzidos acima de 2000 m conforme ficha
Dimensões e massa	96 × 125,1 × 41,3 mm; 477,9 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interfaces de operação e visualização programáveis em máquinas móveis, conforme aplicação prevista para o CR1143.
Projetos que utilizem comunicação CANopen, SAE J1939 ou protocolo CAN livre e que atendam à configuração do sistema.
Instalações com alimentação DC dentro da faixa especificada e montagem em painel ou superfície conforme desenho do fabricante.
Aplicações industriais ou móveis em ambientes úmidos, respeitando as condições de instalação e os limites ambientais da ficha.

⚠ Considere outro se precisa de:

Não selecionar quando o projeto exige comunicação diferente de CAN ou USB, pois essas são as interfaces informadas na ficha.
Não utilizar fora da faixa de alimentação de 8…32 V DC ou fora dos limites de temperatura e altitude indicados pelo fabricante.
Não presumir que o IP65/IP67 autoriza qualquer método de lavagem, imersão ou exposição química; verificar condições e limitações no datasheet.
Não tratar o produto como display sem função de controle: a ficha informa função de CLP, mas a adequação depende do projeto e da programação.

APLICAÇÕES E USO

Aplicação declarada: controle e diálogo em máquinas móveis, com display colorido tátil e função de CLP; validar a arquitetura e a programação necessárias no projeto.
A ficha também declara uso em aplicações industriais e ambientes úmidos; observar IP65/IP67, montagem especificada e limites de temperatura e umidade, sem presumir adequação a qualquer método de lavagem.
Em instalações a altitudes elevadas, considerar a redução do limite superior de temperatura: a ficha informa 61 °C a 3000 m, 60 °C a 4000 m e 58 °C a 5000 m.
Possibilidade inferida: uso como interface de operador em equipamento móvel que se comunique por CAN. A adequação depende do protocolo, configuração, ligação e requisitos do sistema; confirmar no datasheet e na documentação do fabricante.

COMO ESCOLHER

Antes de comprar o Display Gráfico Programável ifm CR1143 ecomatDisplay, 4,3″ Touch, 800 × 480, para máquinas móveis, verifique estes pontos:

Escolha o CR1143 quando

A aplicação exigir display colorido tátil de 4,3″ para máquinas móveis, com função de CLP e interfaces CAN e USB, e a alimentação, o ambiente e o espaço de montagem forem compatíveis com a ficha técnica.

Avalie outra opção quando

O projeto exigir tamanho ou resolução de tela diferentes, interfaces não declaradas para este modelo, alimentação fora de 8…32 V DC ou condições ambientais além dos limites especificados. Compare os requisitos do sistema com o datasheet oficial antes de definir outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e finalidade
Tipo de produto	Display gráfico programável para controle de máquinas móveis	Descrição do equipamento conforme dados do anúncio e ficha do produto.
Modelo	ecomatDisplay/4.3″/TOUCH/U	Designação de modelo informada pelo fabricante.
Aplicação declarada	Controle de máquinas móveis; aplicações industriais e ambientes úmidos	Áreas de aplicação declaradas na ficha; a adequação depende das condições específicas da instalação.
Função de CLP	Sim; conforme IEC 61131-3	A ficha declara função de CLP e conformidade com IEC 61131-3.

Processamento e software
Processador	ARM Dual Core 64 Bit, 1,4 GHz	Especificação do processador.
Memória de trabalho	1 GByte RAM	Capacidade de memória RAM informada.
Memória de massa	4 GByte Flash	Capacidade de armazenamento Flash informada.
Sistema operacional	Embedded Linux	Sistema operacional indicado na ficha.
Possibilidades de ajuste dos parâmetros	CODESYS 3.5; Qt	Ferramentas/ambientes de parametrização listados pelo fabricante; consulte a documentação para requisitos de projeto.

Display e elementos de operação
Tipo de display	Display colorido com função tátil	Descrição funcional do display.
Tamanho do display	4,3″	Diagonal nominal informada.
Resolução do display	800 × 480	Resolução informada pelo fabricante.
LED de status	1 LED multicolor, livremente programável	Indicador configurável conforme a ficha.
Vida útil do display LED	> 50.000 h	Valor de vida útil informado para o display LED; não representa garantia de duração do equipamento.

Alimentação e consumo
Tensão de operação	8…32 V DC	Faixa de operação indicada para SELV/PELV.
Tensão nominal DC	12/24 V DC	Tensões nominais indicadas nos dados do produto.
Consumo de corrente	< 333 mA a 24 V DC	Condição de medição declarada na ficha.
Consumo de potência	8 W	Valor informado pelo fabricante.
Categoria de sobretensão	II	Categoria indicada na ficha técnica.

Interfaces e comunicação
Interfaces de comunicação	CAN; USB	Interfaces disponíveis no equipamento.
Quantidade de interfaces CAN	1	Número de interfaces informado.
Interface CAN	CAN 2.0 A/B, ISO 11898	Referência da interface CAN.
Taxa de transmissão CAN	10 kBit/s…1 MBit/s	Faixa declarada para CAN.
Protocolos CAN	CANopen; SAE J1939; protocolo livre	Protocolos listados pelo fabricante.
Perfis CAN	CiA DS 301 versão 4.2; CiA DS 401 versão 1.4	Perfis informados na ficha.
Configuração CAN de fábrica	250 kBit/s	Taxa de transmissão predefinida indicada.
Quantidade de interfaces USB	1	Número de interfaces informado.
Versão USB	2.0	Versão indicada na ficha.
Taxa de transmissão USB	< 480 MBit/s	Limite informado pelo fabricante.

Entradas
Entradas digitais	1 entrada de serviço não configurável	Entrada reservada a serviço; não configurável conforme ficha.

Condições ambientais
Temperatura ambiente de operação	−30…65 °C	Faixa geral informada; consultar as reduções do limite superior associadas à altitude.
Limite de temperatura por altitude	A 2000 m: −30…65 °C; a 3000 m: −30…61 °C; a 4000 m: −30…60 °C; a 5000 m: −30…58 °C	Limites de temperatura ambiente por altitude conforme a ficha; a temperatura da placa-mãe não deve exceder 80 °C.
Temperatura de armazenamento	−30…85 °C	Faixa de armazenamento declarada.
Altitude máxima	5000 m	Altitude máxima informada pelo fabricante.
Umidade relativa máxima	90%, sem condensação	Limite de umidade declarado.
Grau de proteção	IP65; IP67	Graus declarados; interpretar conforme condições de montagem e ensaio do fabricante.
Grau de sujeira	2, antes da montagem e durante a substituição do dispositivo	Condição de grau de sujeira especificada na ficha.
Resistência a vibrações	ISO 16750-3 Test VII, aleatório, instalação na carroceria; EN 60068-2-6 seno, 10…500 Hz / 0,72 mm / 10 g, 10 ciclos por eixo	Métodos e condições de ensaio declarados; não extrapolar para outras condições de montagem.
Resistência duradoura ao choque	ISO 16750-3, 30 g, 6 ms / 24.000 choques	Condição de ensaio informada.
Mudança rápida de temperatura e calor úmido	EN 60068-2-30: calor úmido cíclico, limite superior de 55 °C, 6 ciclos; EN 60068-2-78: calor úmido constante, 40 °C, 93% rH, 21 dias	Ensaios e condições listados pelo fabricante.
Nevoeiro salino	EN 60068-2-52, método de teste 3 / veículo motor	Ensaio de corrosão atmosférica informado.
Compatibilidade química declarada	ISO 16750-5: AA, BA, BD, CC, DB, DC, DD, ED	A ficha condiciona a exposição a somente um produto químico permitido por vez; consulte o fabricante para substâncias específicas.

Compatibilidade eletromagnética e certificações
EMC	UN/ECE-R10 (100 V/m); DIN EN IEC 61000-6-2; DIN EN IEC 61000-6-4; DIN EN IEC 13766-1; ISO 10605 ESD; ISO 7637-2; ISO 16750-2	Normas e níveis de ensaio listados na ficha técnica.
Aplicações ferroviárias	DIN EN 50155, item 13.3; EN 50121-3-2; EN 55016	Referências normativas listadas; confirmar a aplicabilidade ao projeto e à configuração.
Certificações e marcações	CE; cULus Listed; E1; UKCA	Certificações e marcações indicadas nos dados do produto.

Dados mecânicos e montagem
Dimensões	96 × 125,1 × 41,3 mm	Dimensões externas informadas; consultar o desenho dimensional para cotas de montagem.
Massa	477,9 g	Massa indicada nos dados do catálogo.
Método de montagem	Montagem de superfície ou embutida, em painel de controle ou recorte de painel	Opções de montagem declaradas; verificar desenho e requisitos de instalação.
Materiais	Invólucro de fundição de alumínio revestido a pó; display de vidro antirreflexo e endurecido; parte traseira do invólucro de plástico; membrana Gore-Tex	Materiais informados para os componentes do equipamento.

COMPATIBILIDADE

Comunicação

• 1 interface CAN 2.0 A/B conforme ISO 11898; taxa de transmissão de 10 kBit/s a 1 MBit/s.

• Protocolos CAN informados: CANopen, SAE J1939 e protocolo livre.

• Perfil CAN informado: CiA DS 301 versão 4.2 e CiA DS 401 versão 1.4.

• 1 interface USB 2.0; taxa informada inferior a 480 MBit/s.

Conexões

Elétrica Alimentação DC de 8…32 V para SELV/PELV; tensões nominais informadas: 12/24 V DC. A ficha também informa consumo inferior a 333 mA a 24 V DC e potência de 8 W. Consulte o datasheet para pinagem e ligação elétrica; não inferir a conexão física a partir das interfaces de comunicação.

Processo Não há conexão de processo de fluido especificada. O equipamento é um dispositivo de visualização, operação e controle para montagem em superfície ou embutida em painel/recorte; dimensões e recorte devem ser conferidos no desenho dimensional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de máquina móvel com comunicação CANopen, SAE J1939 ou protocolo CAN livre	✓	Esses protocolos são informados para a interface CAN do CR1143; confirme a configuração e os requisitos do controlador.
Equipamento que necessita de uma interface USB	✓	A ficha informa uma interface USB 2.0.
Instalação com alimentação DC dentro de 8…32 V e SELV/PELV	✓	Essa é a faixa de operação elétrica informada pelo fabricante.
Sistema que exige Ethernet ou outra interface não indicada na ficha	✗	A ficha do CR1143 lista CAN e USB; não declara Ethernet nem outras interfaces.
Montagem em painel com espaço compatível com as dimensões do produto	✓	A ficha prevê montagem em painel ou recorte, além de montagem de superfície; confirmar cotas no desenho dimensional.
Operação acima de 2000 m mantendo necessariamente o limite superior de 65 °C	✗	A ficha reduz o limite superior de temperatura com o aumento da altitude: 61 °C a 3000 m, 60 °C a 4000 m e 58 °C a 5000 m.

INSTALAÇÃO

Como instalar o Display Gráfico Programável ifm CR1143 ecomatDisplay, 4,3″ Touch, 800 × 480, para máquinas móveis

Confirme que a aplicação, a alimentação DC e as condições ambientais estão dentro dos limites especificados para o CR1143.
Defina montagem de superfície ou embutida e confira dimensões e cotas do recorte no desenho dimensional oficial.
Prepare o painel e a fixação conforme as instruções do fabricante, mantendo as condições necessárias para preservar a proteção declarada.
Conecte a alimentação dentro da faixa de 8…32 V DC para SELV/PELV; consulte o datasheet para identificar terminais e polaridade.
Conecte CAN e/ou USB conforme a arquitetura do sistema e a pinagem documentada pelo fabricante; configure o protocolo e a taxa de comunicação necessários.
Após a montagem, verifique alimentação, comunicação e funcionamento da tela e da função tátil; siga o manual/datasheet para comissionamento e parametrização.

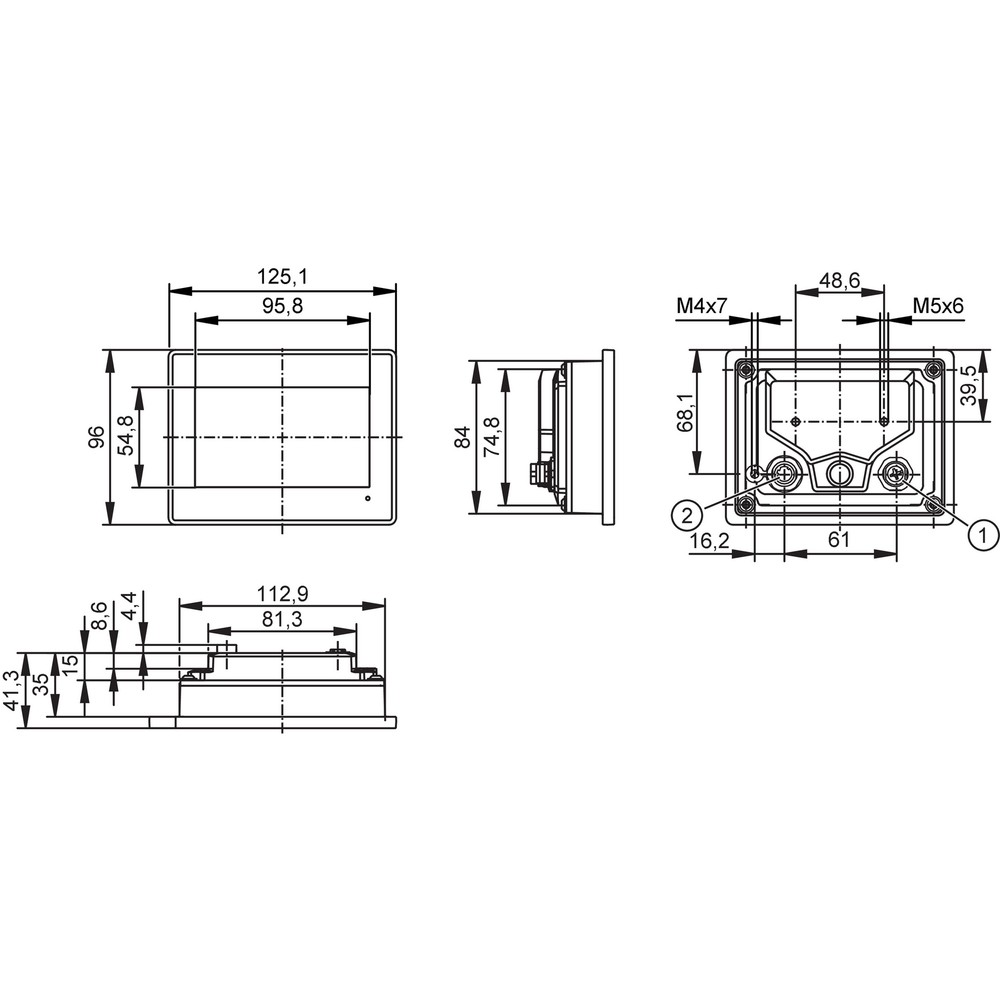

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não liga ou reinicia.	Alimentação ausente, polaridade ou ligação incorreta, ou tensão fora da faixa de operação.	Meça a tensão nos terminais do equipamento e compare com a faixa e a pinagem do datasheet; verifique também a alimentação durante a partida.
O controlador não estabelece comunicação CAN.	Configuração de protocolo ou taxa incompatível com a rede, ligação incorreta ou configuração diferente da taxa de fábrica informada.	Confira o protocolo e a taxa configurados nas duas pontas, verifique a camada física e consulte a pinagem e as instruções de rede no datasheet.
A comunicação USB não é reconhecida.	Conexão, configuração ou equipamento conectado incompatível com a aplicação pretendida.	Confirme a conexão na interface USB 2.0 e verifique a configuração e os requisitos do dispositivo conectado na documentação do fabricante.
A operação fica instável em ambiente quente ou úmido.	Condições ambientais fora dos limites aplicáveis à instalação, incluindo redução da temperatura máxima permitida em altitude.	Registre temperatura e altitude do local, confira a umidade sem condensação e compare os valores com os limites da ficha; inspecione montagem e vedação sem presumir que o grau IP elimina todas as restrições.

DOCUMENTAÇÃO TÉCNICA

Folha de dados CR1143 em português (Datasheet) Desenho em escala CR1143 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o CR1143 e para quem ele serve?

É um display gráfico programável tátil para controle de máquinas móveis. A ficha também o indica para aplicações industriais e ambientes úmidos, desde que respeitados os limites de instalação.

Quais protocolos e interfaces de comunicação ele oferece?

O equipamento tem uma interface CAN compatível com CANopen, SAE J1939 e protocolo livre, além de uma interface USB 2.0. A integração deve seguir a configuração e a documentação do fabricante.

O produto acompanha cabos ou outros acessórios?

Não há acessórios informados na ficha do produto. Consulte o fornecedor para confirmar os itens incluídos no fornecimento.

Posso usar o CR1143 se preciso de Ethernet?

A ficha lista CAN e USB, mas não declara Ethernet. Se Ethernet for requisito do projeto, confirme uma alternativa com o fabricante.

Ele serve para alimentação em corrente alternada ou fora de 8 a 32 V DC?

A ficha especifica alimentação DC de 8…32 V para SELV/PELV. Não há compatibilidade com alimentação AC declarada.

O display acende, mas a comunicação CAN não funciona; o que verifico antes de trocar?

Confira primeiro a taxa de transmissão e o protocolo nas duas pontas, incluindo se a configuração corresponde à rede. Depois verifique a ligação física e a pinagem conforme o datasheet.

O equipamento reinicia em uma máquina quente; como diagnosticar?

Meça a temperatura no local e considere a altitude, pois o limite superior diminui acima de 2000 m. Verifique também se a temperatura da placa-mãe permanece dentro do limite indicado na ficha.

Devo escolher este modelo ou um display sem função de CLP?

Escolha o CR1143 quando forem necessários display tátil e função de CLP conforme IEC 61131-3. Se o projeto não requer essa função ou exige outra tela ou interface, compare os requisitos com outro modelo e sua documentação.

Como faço a montagem em painel?

O produto permite montagem de superfície ou embutida em painel/recorte. Use o desenho dimensional oficial para conferir as cotas antes de preparar o painel.

Que cuidados devo tomar para manter a proteção IP declarada?

Siga as instruções de montagem e vedação do fabricante, pois a ficha não especifica aqui métodos universais de lavagem ou imersão. Consulte o datasheet para as condições de instalação associadas às classificações IP65 e IP67.

GLOSSÁRIO TÉCNICO

CANopen

Protocolo de comunicação industrial utilizado sobre CAN; o CR1143 lista suporte a CANopen.

SAE J1939

Protocolo de comunicação baseado em CAN, listado entre os protocolos suportados pelo equipamento.

SELV/PELV

Classificações de circuitos de baixa tensão de segurança/proteção indicadas para a faixa de alimentação do produto.

IP65/IP67

Graus de proteção do invólucro declarados na ficha; as condições efetivas dependem da montagem e dos ensaios aplicáveis.

IEC 61131-3

Norma associada a linguagens de programação de controladores programáveis; a ficha declara função de CLP conforme essa norma.
