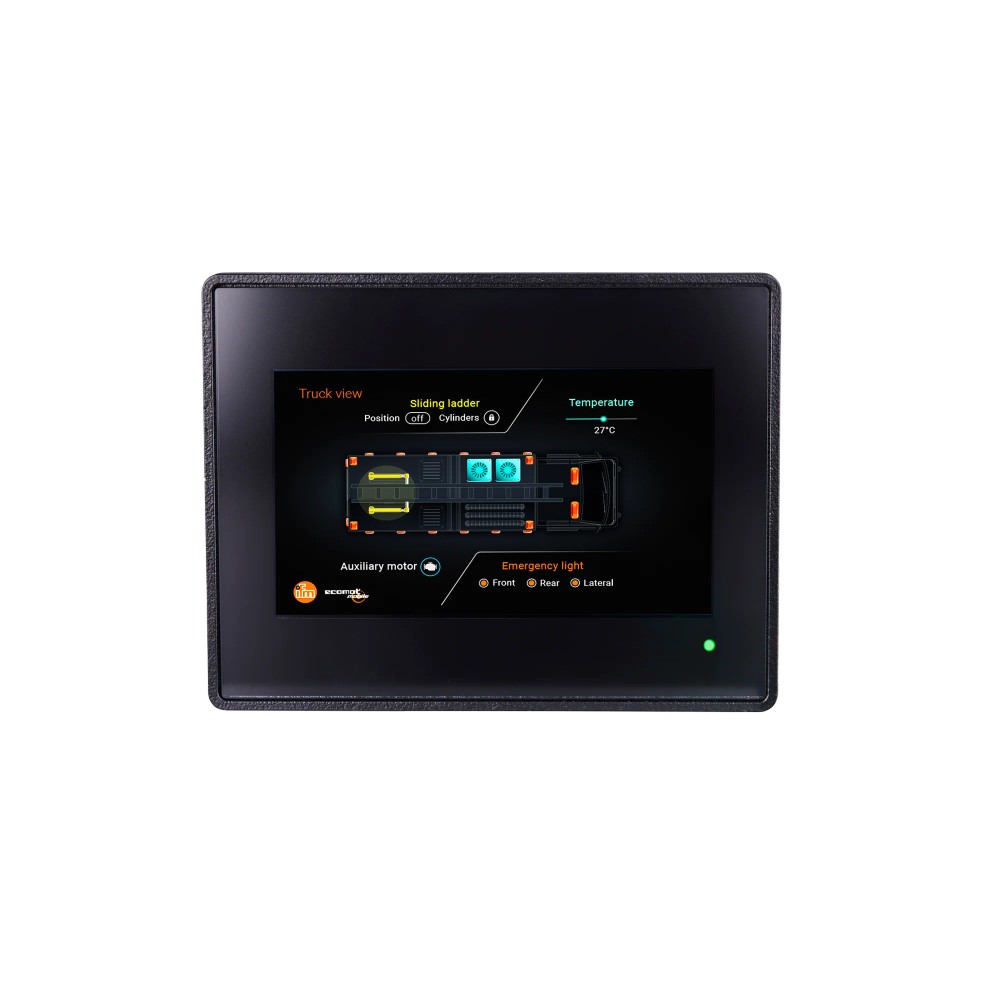

Imagem meramente ilustrativa

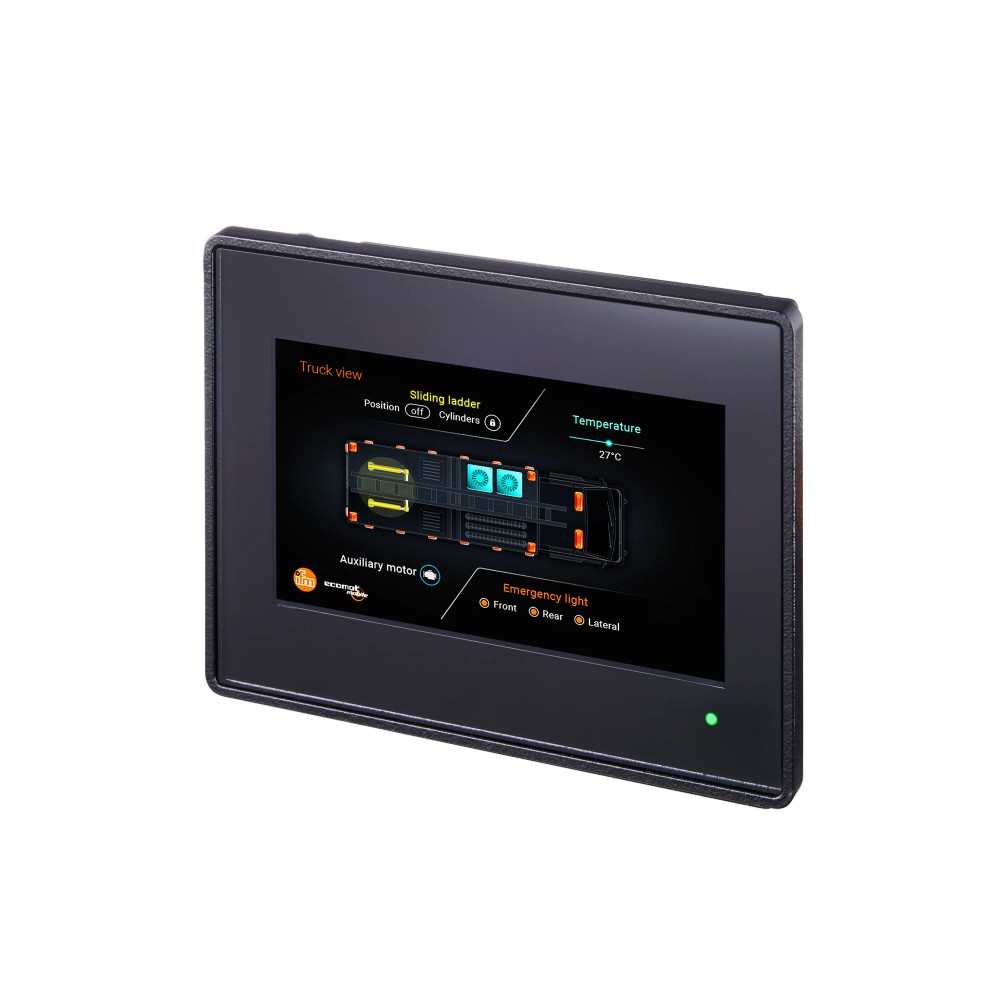

Imagem meramente ilustrativa
Imagem meramente ilustrativa
Imagem meramente ilustrativa
- Referência do fabricante: CR1142
- EAN: 4021179340199
- NCM do produto: 85371090
Destaques do Produto
Aplicação
Controle de...mais
Saiba mais sobre: "CR1142 IFM - Display Gráfico ifm ecomatDisplay Controle de máquinas móveis 4.3" Touch, CAN, Ethernet"
Destaques do Produto
Aplicação
Controle de máquinas móveis
Tamanho de tela
4,3″
Comunicação
CAN e Ethernet
Alimentação
8 a 32 V DC
Montagem
Sobre superfície ou embutida em painel/recorte de painel
Faixa de operação
−30 a 65 °C
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o CR1142 ifm ecomatDisplay — display gráfico programável colorido de 4,3″ com função tátil, CAN e Ethernet para controle de máquinas móveis
O CR1142 é um display gráfico programável e dispositivo de processo e diálogo para controle de máquinas móveis. Possui tela colorida tátil de 4,3″ com resolução de 800 × 480 pixels e processador ARM Dual Core de 64 bits, 1,4 GHz. A comunicação inclui CAN e Ethernet, e a alimentação especificada é de 8 a 32 V DC.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | ecomatDisplay/4.3″/TOUCH/E |
| Tela | 4,3″, colorida e tátil |
| Resolução | 800 × 480 pixels |
| Processador | ARM Dual Core 64 Bit, 1,4 GHz |
| Memória | 1 GB RAM; 4 GB Flash |
| Interfaces | CAN e Ethernet |
| Alimentação | 8 a 32 V DC |
| Proteção declarada | IP 65 e IP 67 |
| Temperatura de operação | −30 a 65 °C |
| Dimensões | 96 × 125,1 × 41,3 mm |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Interfaces de operação e diálogo em máquinas móveis, conforme aplicação indicada pelo fabricante.
- Projetos que exijam display gráfico programável colorido com operação tátil e comunicação CAN e Ethernet.
- Instalações compatíveis com alimentação de 8 a 32 V DC, temperatura de operação de −30 a 65 °C e montagem em painel ou recorte de painel.
⚠ Considere outro se precisa de:
- Não selecionar se a alimentação disponível estiver fora da faixa especificada de 8 a 32 V DC.
- Não selecionar para ambientes cuja temperatura de operação exceda −30 a 65 °C.
- Não tratar o equipamento como display sem função tátil: a ficha identifica operação por toque. Para requisitos de protocolo, pinagem ou montagem não confirmados aqui, validar no datasheet antes da integração.
APLICAÇÕES E USO
- Aplicação declarada: controle de máquinas móveis por meio de interface gráfica programável e tátil.
- Aplicação declarada: uso em aplicações industriais e em ambientes úmidos; o produto tem graus de proteção IP 65 e IP 67, sujeitos às condições de instalação especificadas pelo fabricante.
- Possibilidade de integração: visualização e interação em sistemas com CAN ou Ethernet usando os protocolos listados na ficha. A adequação depende da arquitetura, configuração e software do sistema; validar no datasheet.
- Limites a considerar: alimentação de 8 a 32 V DC, temperatura de operação de −30 a 65 °C e umidade relativa máxima de 90% sem condensação.
COMO ESCOLHER
Antes de comprar o CR1142 ifm ecomatDisplay — display gráfico programável colorido de 4,3″ com função tátil, CAN e Ethernet para controle de máquinas móveis, verifique estes pontos:
Quando escolher o CR1142
Escolha este modelo quando o projeto requer display programável colorido tátil de 4,3″ para controle de máquinas móveis, com comunicação CAN e Ethernet, alimentação de 8 a 32 V DC e instalação em painel ou recorte compatível.
Quando avaliar outra configuração
Considere outro equipamento se o projeto exigir tamanho ou resolução de tela diferentes, alimentação fora de 8 a 32 V DC, temperatura fora da faixa de −30 a 65 °C ou interfaces/protocolos não listados na ficha. Confirme os requisitos de software, protocolo e pinagem no datasheet do fabricante antes da especificação.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Fabricante | ifm | Marca indicada nos dados do anúncio. |
| Modelo | ecomatDisplay/4.3″/TOUCH/E | Designação do modelo. |
| SKU / Part Number | CR1142 | Código de identificação do produto. |
| GTIN | 4021179340199 | Identificador comercial informado. |
| Tipo de produto | Display gráfico programável; dispositivo de processo e diálogo | Descrição funcional informada para o produto. |
| Aplicação | Controle de máquinas móveis; aplicações móveis e industriais; aplicação em ambientes úmidos | Aplicações declaradas na ficha; condições específicas de instalação devem ser verificadas. |
| Display e operação | ||
|---|---|---|
| Tipo de display | Gráfico colorido com função tátil | Tipo de tela e operação declarados. |
| Tamanho | 4,3″ | Diagonal nominal da tela. |
| Resolução | 800 × 480 | Resolução do display. |
| Formato | 16:10 | Proporção informada para o display. |
| Profundidade de cor | 24 bit | Profundidade de cor especificada. |
| Luminosidade | 1.000 cd/m², ajustável de 0 a 100% | Valor e faixa de ajuste informados. |
| Contraste | 800:1 | Proporção de contraste declarada. |
| Iluminação de fundo | LED | Tecnologia de iluminação informada. |
| Vida útil do display LED | > 50.000 h | Valor declarado para o display LED. |
| LED de status | 1 LED multicolor livremente programável | Elemento de sinalização informado. |
| Processamento, memória e software | ||
|---|---|---|
| Processador | ARM Dual Core 64 Bit, 1,4 GHz | Arquitetura e frequência informadas. |
| Memória de trabalho | 1 GB RAM | Memória RAM instalada. |
| Memória de massa | 4 GB Flash | Armazenamento Flash informado. |
| Memória remanescente | 8 kByte | Capacidade indicada na ficha. |
| Sistema operacional | Embedded Linux | Sistema operacional informado. |
| Software de programação | CODESYS 3.5; Qt | Ambientes de programação listados; consultar o fabricante para requisitos e configuração. |
| Função de CLP IEC 61131-3 | Sim | Suporte à função indicado na ficha. |
| RTC | Sim; UTC, bateria armazenada | Relógio de tempo real e referência UTC conforme dados fornecidos. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 8 a 32 V DC | Faixa de alimentação especificada; para SELV/PELV. |
| Tensão nominal DC | 12 / 24 V | Tensões nominais listadas. |
| Consumo de potência | 5 W | Consumo informado. |
| Consumo de corrente | < 210 mA a 24 V DC | Valor informado na condição de alimentação indicada. |
| Categoria de sobretensão | II | Categoria declarada na ficha. |
| Entrada digital | 1 entrada de serviço não configurável | Entrada indicada como serviço, sem configuração pelo usuário. |
| Interfaces e comunicação | ||
|---|---|---|
| Interfaces disponíveis | CAN; Ethernet | Interfaces de comunicação declaradas. |
| CAN | 1 interface; 10 kbit/s a 1 Mbit/s; CANopen; SAE J1939; protocolo livre; CAN 2.0 A/B ISO 11898; CiA DS 301 V4.2; CiA DS 401 V1.4 | Taxa, protocolos e referências informados para a interface CAN. |
| Conexão CAN | 1 × M12; codificação A; 5 contatos | Tipo de conector e contatos conforme ficha. |
| Ethernet | 1 interface; 10Base-T; 100Base-TX; 10/100 Mbit/s; TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP | Padrões, taxa e protocolos listados para Ethernet. |
| Conexão Ethernet | 1 × M12; codificação D; 4 contatos | Tipo de conector e contatos conforme ficha. |
| Condições ambientais e proteção | ||
|---|---|---|
| Temperatura de operação | −30 a 65 °C | Limites de temperatura declarados para operação. |
| Temperatura de armazenamento | −30 a 85 °C | Faixa declarada para armazenamento. |
| Grau de proteção | IP 65; IP 67 | Graus de proteção declarados; respeitar as condições de instalação e montagem do fabricante. |
| Umidade relativa máxima | 90%, sem condensação | Limite informado para umidade relativa. |
| Altitude máxima | 5.000 m acima do nível do mar | Limite de altitude indicado. |
| Grau de sujidade | 2 | Classificação declarada na ficha. |
| Dados mecânicos e montagem | ||
|---|---|---|

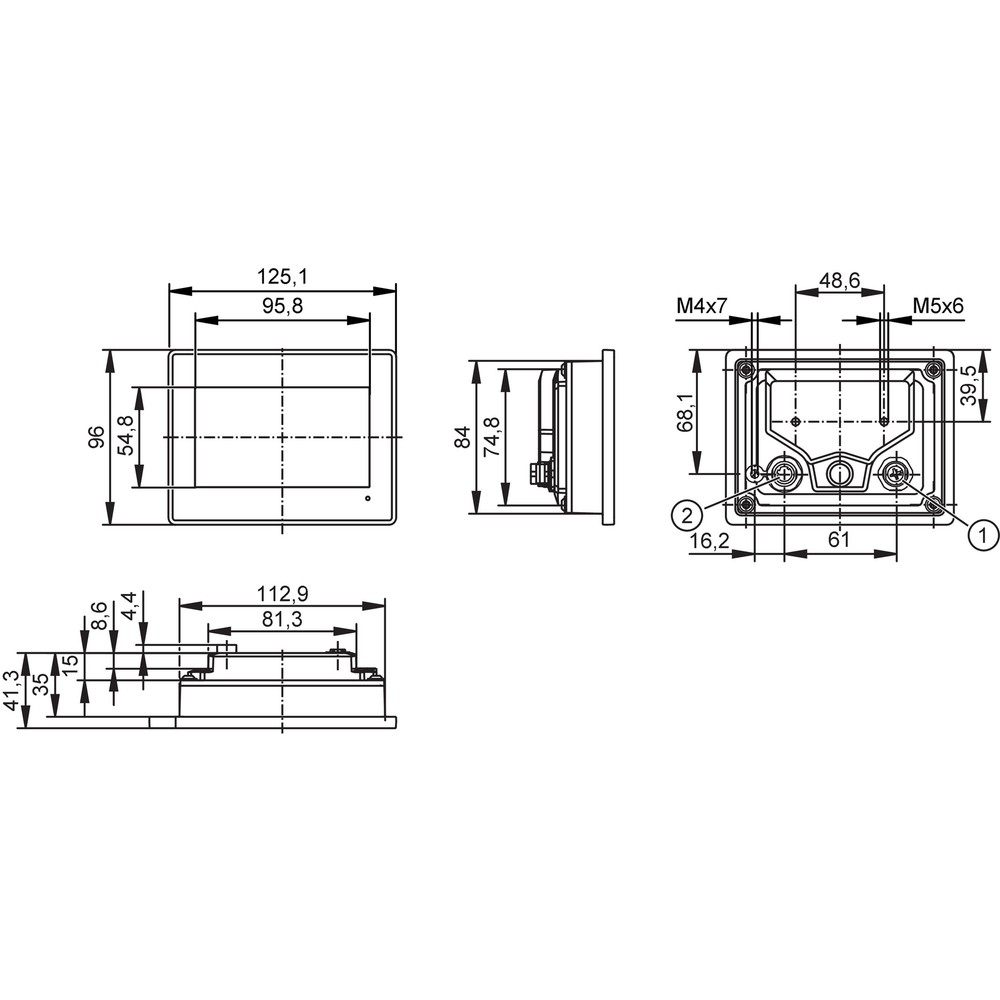

| Dimensões | 96 × 125,1 × 41,3 mm | Dimensões gerais informadas; consultar desenho dimensional para instalação. |
| Peso | 468,9 g | Peso informado no conjunto de atributos do produto. |
| Montagem | Sobre superfície ou embutida em painel de controle ou recorte de painel | Métodos de montagem declarados; confirmar recorte e fixação no desenho dimensional. |
| Invólucro | Fundição de alumínio revestido com pó | Material informado para o invólucro. |
| Display | Vidro antirreflexo e endurecido | Material e característica da superfície informados. |
| Parte traseira do invólucro | Plástico | Material declarado para a parte traseira. |
| Membrana | Gore-Tex | Material indicado na ficha. |
| Quantidade por embalagem | 1 peça | Quantidade de embalagem informada; não especifica acessórios adicionais. |
| Dados adicionais | ||
|---|---|---|
| MTTF | 109 anos | Valor declarado nos atributos do produto; não equivale a garantia. |
| NCM | 8537.10.90 | Classificação fiscal informada. |
COMPATIBILIDADE
Comunicação
• CAN: uma interface; 10 kbit/s a 1 Mbit/s; CANopen, SAE J1939 e protocolo livre. A ficha também informa CAN 2.0 A/B ISO 11898, CiA DS 301 V4.2 e CiA DS 401 V1.4.
• Ethernet: uma interface 10Base-T/100Base-TX, 10/100 Mbit/s; TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP.
Conexões
Elétrica
Alimentação de 8 a 32 V DC, para SELV/PELV. Conexão CAN por 1 × M12, codificação A, 5 contatos; Ethernet por 1 × M12, codificação D, 4 contatos. Verificar pinagem no datasheet antes de conectar.
Processo
Dispositivo de processo e diálogo com display tátil. A ficha informa montagem sobre superfície ou embutida em painéis de controle ou recortes de painel; não especifica conexão de processo mecânica.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Máquina móvel com alimentação DC entre 8 e 32 V e necessidade de interface visual tátil | ✓ | A aplicação indicada é controle de máquinas móveis e a alimentação está dentro da faixa especificada. |
| Rede CAN que utilize CANopen ou SAE J1939 dentro da interface especificada | ✓ | Esses protocolos são explicitamente listados para a interface CAN; validar a configuração e integração do sistema. |
| Comunicação Ethernet por TCP/IP, UDP, Modbus TCP, OPC UA ou EtherNet/IP | ✓ | Os protocolos são listados para a interface Ethernet do produto. |
| Alimentação fora de 8 a 32 V DC | ✗ | A tensão disponível não atende à faixa elétrica especificada. |
| Operação contínua em temperatura inferior a −30 °C ou superior a 65 °C | ✗ | A condição está fora da faixa de temperatura de operação informada. |
| Instalação que exija dimensão de painel diferente da compatibilidade física do equipamento | ✗ | A montagem deve ser verificada em relação às dimensões de 96 × 125,1 × 41,3 mm e ao desenho dimensional; a ficha não informa dimensões de recorte. |
INSTALAÇÃO
Como instalar o CR1142 ifm ecomatDisplay — display gráfico programável colorido de 4,3″ com função tátil, CAN e Ethernet para controle de máquinas móveis
- Confirme que a aplicação requer um display tátil programável para controle de máquinas móveis e que as interfaces e protocolos do projeto correspondem aos informados.
- Verifique a alimentação disponível: 8 a 32 V DC, para SELV/PELV, e dimensione a instalação conforme os dados elétricos do datasheet.
- Defina a montagem sobre superfície ou embutida e confira dimensões e espaço necessário no desenho dimensional antes de preparar o painel.

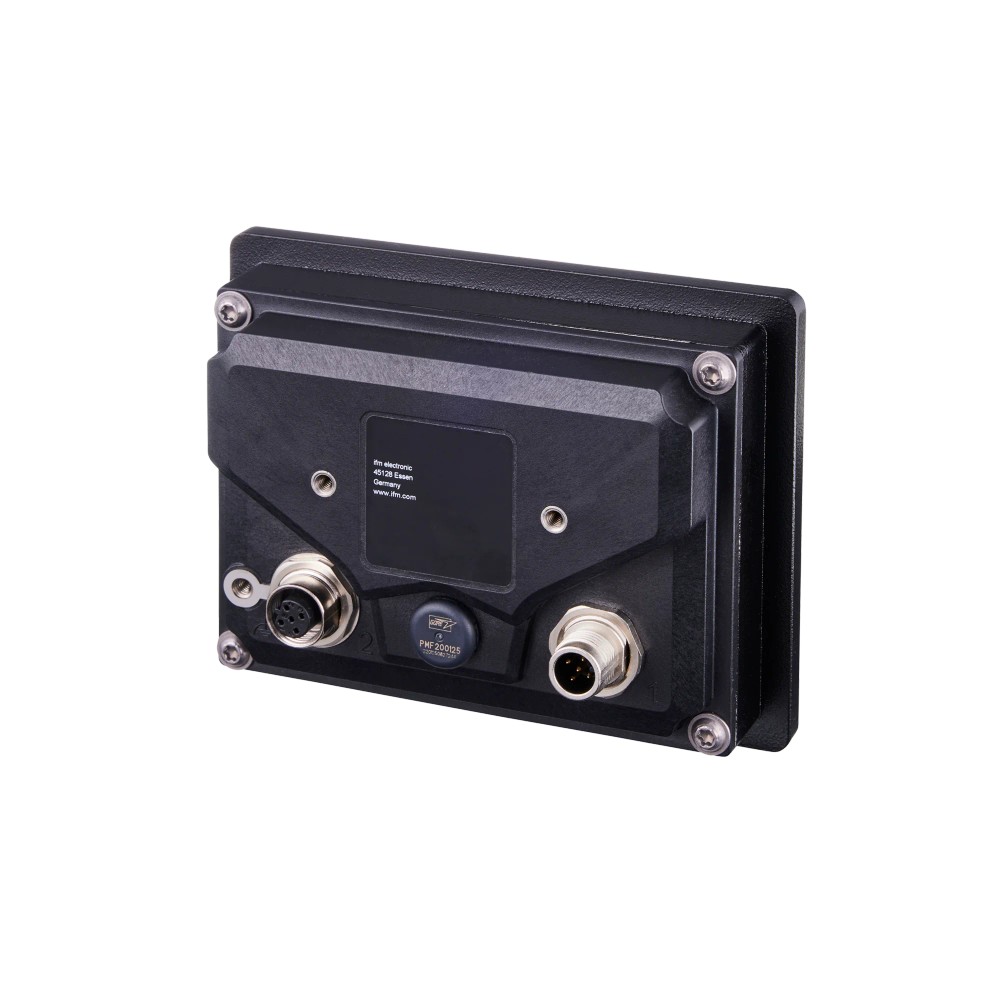

- Identifique as conexões M12: CAN com codificação A e 5 contatos; Ethernet com codificação D e 4 contatos. Consulte o datasheet para pinagem antes da ligação.
- Conecte a alimentação e as interfaces conforme documentação oficial e configuração da rede; não deduza a pinagem apenas pelo tipo de conector.
- Após a montagem, verifique a inicialização, a resposta tátil e a comunicação CAN/Ethernet na aplicação, respeitando os limites ambientais especificados.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O display não liga ou reinicia durante a operação. | Alimentação ausente ou fora da faixa especificada, ou queda de tensão na instalação. | Meça a tensão nos terminais do equipamento durante a operação e compare com a faixa de 8 a 32 V DC; confira também a ligação conforme o datasheet. |
| A tela liga, mas a comunicação CAN não funciona. | Configuração de protocolo ou taxa incompatível com a rede, ou ligação incorreta do conector CAN. | Confirme que a rede usa um protocolo listado e uma taxa entre 10 kbit/s e 1 Mbit/s; confira codificação, contatos e pinagem no datasheet. |
| A comunicação Ethernet não é estabelecida. | Configuração de rede incompatível ou conexão incorreta na interface Ethernet. | Verifique a conexão M12 codificação D, o enlace 10Base-T/100Base-TX e se o protocolo usado consta na ficha; confira a configuração do sistema. |
| A operação fica instável em determinadas condições ambientais. | Temperatura, umidade ou instalação fora dos limites especificados, ou condensação. | Compare as condições reais com −30 a 65 °C em operação e até 90% de umidade relativa sem condensação; inspecione a montagem e consulte as instruções do fabricante. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o CR1142 e para quem ele serve?
É um display gráfico programável tátil da ifm, destinado ao controle de máquinas móveis. É indicado para projetos que necessitam de interface visual e comunicação CAN ou Ethernet conforme os protocolos listados.
Quais protocolos de comunicação ele suporta?
A ficha lista CANopen, SAE J1939 e protocolo livre na interface CAN, além de TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP na Ethernet. Consulte o datasheet para detalhes de configuração e integração.
O que acompanha o produto?
A ficha informa embalagem com uma peça, mas não relaciona cabos, conectores ou outros acessórios inclusos. Confirme o conteúdo comercial com o fornecedor antes da compra.
Ele funciona com alimentação de 5 V DC?
A ficha especifica alimentação de 8 a 32 V DC, para SELV/PELV. Portanto, 5 V DC está fora da faixa informada.
Posso usar o CR1142 em temperatura acima de 65 °C?
A faixa de operação indicada é de −30 a 65 °C. A ficha não especifica operação acima de 65 °C.
A tela fica apagada; o que devo verificar antes de substituir o display?
Verifique primeiro a alimentação no equipamento e confirme que está entre 8 e 32 V DC. Confira também as conexões e o procedimento de instalação no datasheet.
A tela funciona, mas não comunica pela rede; qual é a primeira verificação?
Confirme se o protocolo e a taxa usados correspondem às opções listadas para CAN ou Ethernet. Em seguida, verifique conector, pinagem e configuração da rede conforme o datasheet.
Devo comprar apenas o CR1142 ou procurar um kit?
O anúncio identifica uma peça e não informa um kit nem acessórios inclusos. Se a instalação exigir cabos ou conectores, verifique separadamente os itens necessários e sua compatibilidade com as conexões M12.
Como decidir entre este modelo e outro display?
Escolha o CR1142 se tela tátil de 4,3″, resolução de 800 × 480, CAN/Ethernet e alimentação de 8 a 32 V DC atenderem ao projeto. Se algum desses requisitos diferir, compare a ficha do outro modelo com os requisitos da máquina.
Como preparar a montagem e fazer a ligação?
Confira o desenho dimensional antes de preparar o painel e use o datasheet para identificar a pinagem dos conectores M12. Não conecte os cabos apenas com base na codificação do conector.
GLOSSÁRIO TÉCNICO
CANopen
Protocolo de comunicação listado para a interface CAN do equipamento.
SAE J1939
Protocolo listado para comunicação pela interface CAN.
EtherNet/IP
Protocolo listado para comunicação pela interface Ethernet.
IP 65 / IP 67
Graus de proteção declarados para o equipamento; a instalação deve seguir as condições do fabricante.
SELV/PELV
Classificações de circuito de baixa tensão citadas como condição para a alimentação do produto.
