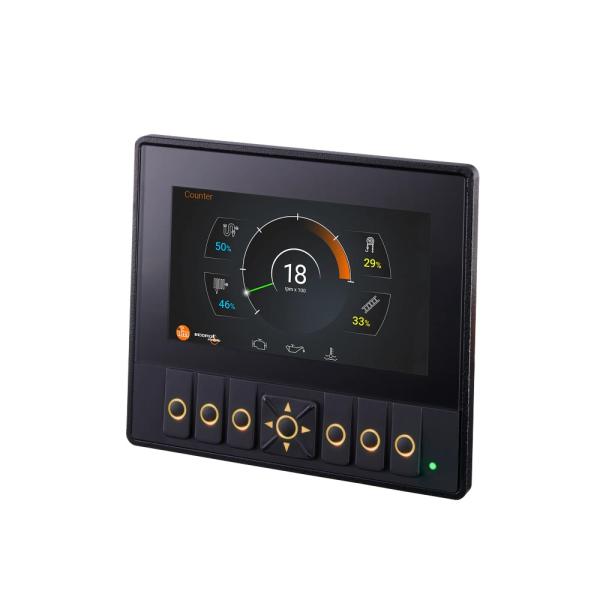

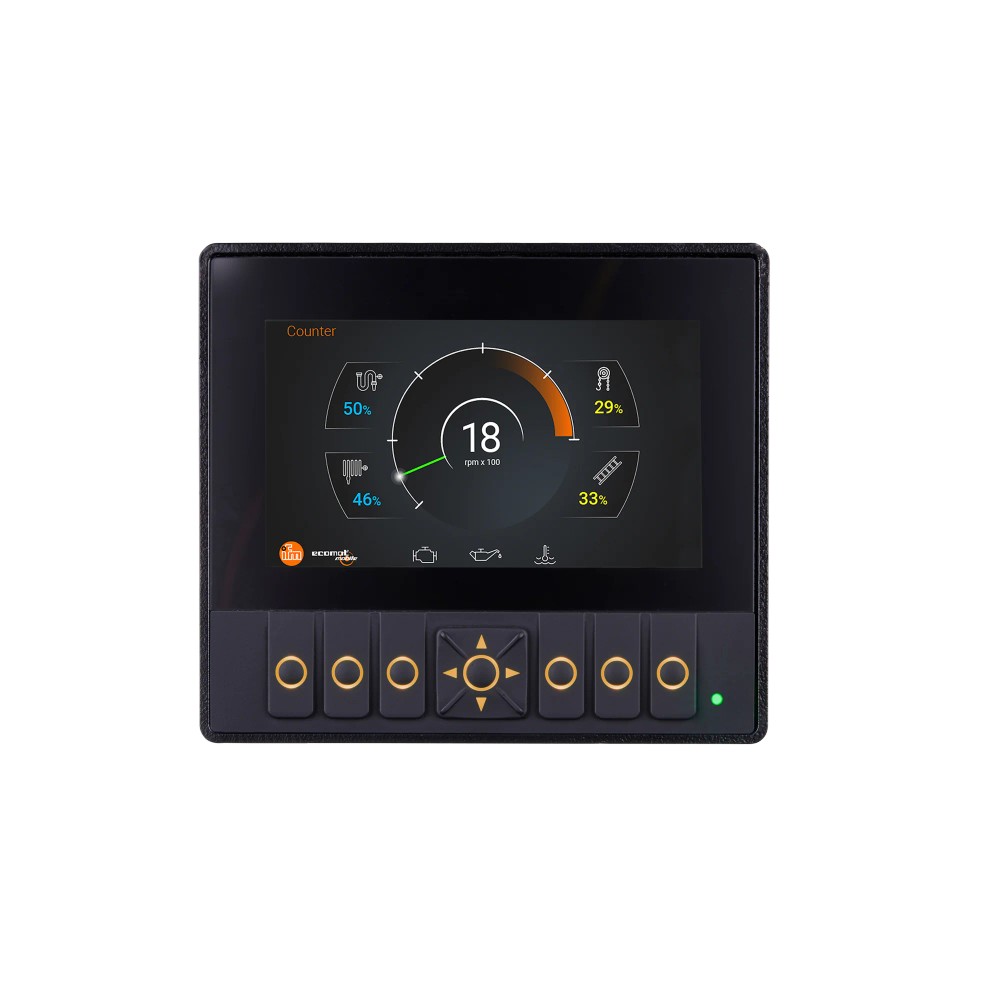

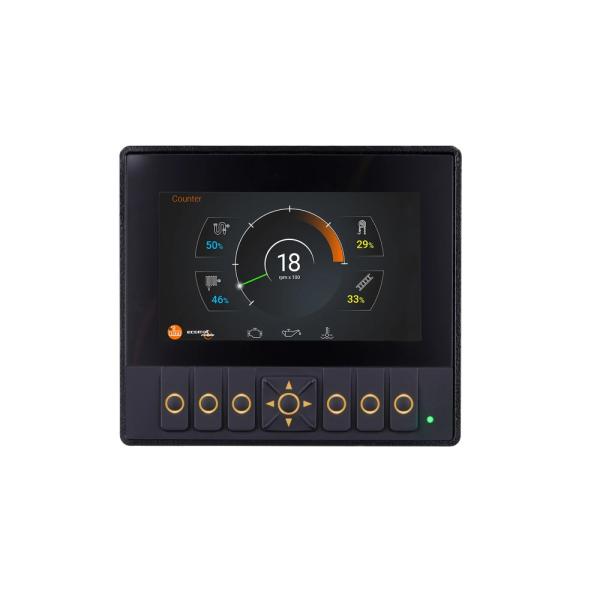

Display Gráfico Programável IFM CR1140 4.3 pol

Pré-visualizar: CR1140 IFM - Display Gráfico Programável ifm Controle de Máquinas Móveis 4.3 pol CAN Ethernet

CR1140 IFM - Display Gráfico Programável ifm Controle de Máquinas Móveis 4.3 pol CAN Ethernet

Imagem meramente ilustrativa

R$ 6.704,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR1140
EAN: 4021179340175
NCM do produto: 85371090

Destaques do Produto Aplicação Controle de...mais

Fechar menu

Saiba mais sobre: "CR1140 IFM - Display Gráfico Programável ifm Controle de Máquinas Móveis 4.3 pol CAN Ethernet"

Destaques do Produto

Aplicação

Controle de máquinas móveis

Tela

Colorida, 4,3 pol., 800 × 480

Comunicação

CAN e Ethernet

Alimentação

8...32 V DC

Montagem

Superfície ou embutida; recorte de painel de 114 × 99 mm

Proteção

IP 65/IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o CR1140 IFM — Display gráfico programável ecomatDisplay de 4,3 pol. para controle de máquinas móveis, CAN e Ethernet

O CR1140 é um display gráfico colorido programável que funciona como dispositivo de processo e diálogo para controle de máquinas móveis. Possui tela de 4,3 polegadas com resolução de 800 × 480, interfaces CAN e Ethernet e processador ARM Dual Core de 64 bits a 1,4 GHz. Opera com alimentação de 8 a 32 V DC e tem proteção IP 65/IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	CR1140 — ecomatDisplay/4.3"/STD./E
Tipo	Display gráfico colorido programável
Tamanho e resolução da tela	4,3 polegadas; 800 × 480 pixels
Interfaces de comunicação	1 CAN; 1 Ethernet
Processador	ARM Dual Core 64 Bit, 1,4 GHz
Memória	1 GByte RAM; 4 GByte Flash
Alimentação	8...32 V DC
Proteção do invólucro	IP 65; IP 67
Temperatura ambiente de operação	-30...65 °C
Dimensões e massa	125,1 × 110 × 41,3 mm; 491,55 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interfaces de operador e visualização de dados em máquinas móveis, conforme a aplicação informada para o produto.
Instalações que utilizem CANopen, SAE J1939 ou protocolo CAN livre, ou comunicação Ethernet por TCP/IP, UDP, Modbus TCP, OPC UA ou EtherNet/IP.
Painéis com recorte de 114 × 99 mm, respeitando as dimensões do dispositivo e o método de montagem escolhido.
Aplicações com alimentação de 8...32 V DC e temperatura ambiente dentro de -30...65 °C, observadas as condições de altitude informadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecione para alimentação fora da faixa especificada de 8...32 V DC.
Não considere o recorte de painel como compatibilidade elétrica: confirme separadamente alimentação, pinagem e protocolo da instalação.
Não presuma compatibilidade com protocolo, conexão ou ferramenta de programação não listados na ficha; confirme a integração no datasheet ou com o fabricante.

APLICAÇÕES E USO

Uso declarado: controle de máquinas móveis como dispositivo de processo e diálogo, com programação de interface e comunicação por CAN ou Ethernet.
Uso indicado no cadastro: aplicações móveis, aplicações industriais e ambientes úmidos, observando proteção IP 65/IP 67, montagem e condições ambientais especificadas.
Em redes CAN, a ficha declara CANopen, SAE J1939 e protocolo livre, com taxa de 10 kBit/s a 1 MBit/s; confirme a configuração e os requisitos do controlador da máquina.
Em redes Ethernet, a ficha declara TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP; a configuração da aplicação e dos dispositivos conectados deve ser validada pelo integrador.
A ficha também relaciona normas para aplicações ferroviárias; a adequação ao veículo, ao sistema e às exigências de certificação deve ser confirmada para o projeto específico.
Possibilidade de uso em painel de controle é inferida do método de montagem declarado; conferir espaço, recorte, orientação e condições de instalação no desenho e no manual do fabricante.

COMO ESCOLHER

Antes de comprar o CR1140 IFM — Display gráfico programável ecomatDisplay de 4,3 pol. para controle de máquinas móveis, CAN e Ethernet, verifique estes pontos:

Quando escolher o CR1140

Escolha quando a aplicação requer display gráfico programável de 4,3 pol. para máquinas móveis, comunicação CAN e Ethernet, alimentação de 8...32 V DC e instalação compatível com montagem de superfície ou embutida. Verifique também o recorte de 114 × 99 mm e os protocolos necessários.

Quando avaliar outra configuração

Avalie outra opção se a instalação exigir alimentação fora de 8...32 V DC, dimensão ou recorte diferentes, ou uma interface/protocolo não relacionado para o CR1140. A ficha não identifica outros tamanhos ou versões como substitutos; valide a seleção com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Marca informada para o produto.
Modelo	CR1140; ecomatDisplay/4.3"/STD./E	Identificação do modelo no anúncio e na ficha técnica.
SKU	CR1140	Código do anúncio.
Part number	CR1140 (anúncio); CR1140-00 (cadastro técnico)	O anúncio identifica CR1140; o cadastro técnico também apresenta CR1140-00.
GTIN	4021179340175	Código de identificação comercial informado.
Descrição funcional	Dispositivo de processo e de diálogo; display gráfico programável para controle de máquinas móveis	Aplicação e função indicadas na ficha.
Categoria de aplicação	Automação móvel; aplicações móveis, industriais e ambientes úmidos	Aplicações declaradas no cadastro técnico; validar condições específicas do local.
NCM	8537.10.90	Classificação fiscal informada no cadastro.

Display e elementos de operação
Tipo de display	Gráfico colorido	Tipo indicado nos dados básicos.
Tamanho do display	4,3 polegadas	Diagonal da tela.
Resolução	800 × 480	Resolução declarada para o display.
Formato	16:10	Proporção informada para o display.
Profundidade de cor	24 Bit	Profundidade de cor indicada no cadastro.
Luminosidade	1000 cd/m²; ajustável de 0...100%, em passos de 1%	Faixa de ajuste e luminosidade declaradas.
Contraste	800:1	Proporção de contraste informada.
Iluminação de fundo	LED	Tipo de iluminação informado.
Elementos operacionais	6 teclas de função retroiluminadas livremente programáveis; 1 botão de navegação com botão de confirmação central	Controles físicos descritos na ficha.
LED de diagnóstico	1 LED multicolor livremente programável	Elemento de indicação configurável.
Vida útil do display LED	> 50.000 h	Vida útil declarada para o display LED.
Vida útil das teclas e do interruptor	750.000 acionamentos	Vida útil declarada para botão e interruptor de balancim com botão.

Processamento, memória e software
Processador	ARM Dual Core 64 Bit, 1,4 GHz	Processador indicado nos dados do produto.
Memória de trabalho	1 GByte RAM	Capacidade de memória de trabalho.
Memória de massa	4 GByte Flash	Capacidade de armazenamento flash.
Memória remanescente	8 kByte	Capacidade remanescente informada.
Sistema operacional	Embedded Linux	Sistema operacional indicado no cadastro.
Programação e configuração	CODESYS 3.5; Qt	Possibilidades de ajuste de parâmetros informadas.
Função CLP	Sim, conforme IEC 61131-3	Função declarada na ficha.
Relógio de tempo real	Sim; UTC, bateria armazenada	Função RTC indicada no cadastro.

Dados elétricos
Tensão de operação	8...32 V DC, para SELV/PELV	Faixa de operação declarada.
Tensão nominal DC	12 / 24 V	Valores nominais indicados no cadastro.
Consumo de corrente	< 210 mA a 24 V DC	Condição de referência: alimentação a 24 V DC.
Consumo de potência	5 W	Potência informada na ficha.
Entrada digital	1 entrada de serviço não configurável	Entrada destinada a serviço; não configurável.

Interfaces e conexões
Interfaces de comunicação	1 CAN; 1 Ethernet	Quantidade de interfaces informada.
Interface CAN	CAN 2.0 A/B, ISO 11898	Padrão CAN declarado.
Protocolos CAN	CANopen; SAE J1939; protocolo livre	Protocolos informados para a interface CAN.
Perfil CAN	CiA DS 301 versão 4.2; CiA DS 401 versão 1.4	Perfis e versões declarados.
Taxa CAN	10 kBit/s...1 MBit/s	Faixa de taxa de transmissão informada.
Configuração CAN de fábrica	250 kBit/s	Taxa de transmissão indicada como configuração de fábrica.
Conexão CAN	1 × M12, codificação A, 5 contatos: 1 Service, 2 VBB30, 3 GND, 4 CAN_H, 5 CAN_L	Pinagem conforme cadastro técnico; validar o esquema do fabricante.
Ethernet	10Base-T; 100Base-TX; 10 MBit/s; 100 MBit/s	Padrões físicos e taxas declarados.
Protocolos Ethernet	TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP; OPC UA PubSub	Protocolos e nota sobre interface relacionados no cadastro.
Conexão Ethernet	1 × M12, codificação D, 4 contatos: 1 TxD+, 2 RxD+, 3 TxD-, 4 RxD-; SCREEN: blindagem FE conectada ao conector	Pinagem declarada no cadastro técnico.

Dados mecânicos e materiais
Dimensões	125,1 × 110 × 41,3 mm	Dimensões externas declaradas.
Massa	491,55 g	Massa informada no cadastro técnico.
Invólucro	Fundição de alumínio revestido com pó	Material e acabamento do invólucro.
Display	Vidro antirreflexo e endurecido	Material descrito para a superfície do display.
Parte traseira do invólucro	Plástico	Material informado para a parte traseira.
Membrana	Gore-Tex	Material indicado para a membrana.
Montagem	Montagem de superfície ou embutida; para painel de controle ou recorte de painel	Métodos de montagem declarados.
Recorte do painel	114 × 99 mm	Dimensão de recorte indicada; confirmar desenho dimensional para execução.
Proteção IP	IP 65; IP 67	Graus de proteção declarados; respeitar montagem e condições do fabricante.

Condições ambientais
Temperatura ambiente de operação	-30...65 °C	Faixa informada; há limites dependentes da altitude.
Temperatura de armazenamento	-30...85 °C	Faixa de armazenamento declarada.
Limites por altitude	Até 2000 m: -30...65 °C; 3000 m: -30...61 °C; 4000 m: -30...60 °C; 5000 m: -30...58 °C	Limites de temperatura ambiente conforme altitude; a temperatura da placa-mãe não deve exceder 80 °C.
Umidade relativa máxima	90%, sem condensação	Limite de umidade informado.
Altitude máxima	5000 m acima do nível do mar	Limite declarado, sujeito aos limites térmicos correspondentes.
Calor úmido cíclico	EN 60068-2-30; 55 °C	Ensaio de calor úmido cíclico declarado.
Calor úmido constante	EN 60068-2-78; 40 °C, 93% rH, 21 dias	Condição do ensaio informada.
Resistência a vibrações	ISO 16750-3 Test VII aleatório; EN 60068-2-6 seno 10...500 Hz, 0,72 mm, 10 g, 10 ciclos/eixo	Ensaios e condições declarados.
Resistência a choques	ISO 16750-3; 30 g, 6 ms, 24.000 choques	Condição de resistência duradoura ao choque informada.
Nevoeiro salino	EN 60068-2-52; severidade 3, veículo motor	Ensaio declarado para exposição a nevoeiro salino.
Compatibilidade com fluidos químicos	ISO 16750-5: AA, BA, BD, CC, DB, DC, DD, ED	A ficha permite somente um produto químico por vez; consultar a norma e o fabricante para a exposição específica.
Grau de sujidade	2	Condição indicada antes da montagem e ao substituir o dispositivo.

Compatibilidade eletromagnética e certificações
EMC	UN/ECE-R10: emissão e resistência à interferência, 100 V/m; DIN EN 61000-6-2; DIN EN 61000-6-4; DIN EN 13766-1; ISO 10605 ESD; ISO 11452-1; ISO 7637-2; ISO 16750-2	Normas e ensaios declarados; os detalhes de pulsos e graus constam no cadastro técnico.
Ensaios ISO 7637-2	Pulsos 1, 2a, 2b, 3a e 3b, grau 4 (24 V)	Condições de ensaio EMC informadas.
Ensaios ISO 16750-2	Pulso 4, grau 4 (12 V/24 V); pulso 5, grau 3 (24 V)	Condições de ensaio EMC informadas.
Certificação UL	UL E205959; enclosure type 1; fontes de alimentação Limited Energy; Ta -25...60 °C	Dados de certificação indicados no cadastro; observar a faixa Ta específica.
Aplicações ferroviárias	DIN EN 50155, item 12.2; EN 50121-3-2; EN 55016	Normas ferroviárias relacionadas no cadastro técnico.
MTTF	105 anos	Valor declarado no cadastro; não representa garantia de vida útil.

COMPATIBILIDADE

Comunicação

• CAN Interface 2.0 A/B, ISO 11898; CANopen (CiA DS 301 versão 4.2), SAE J1939 e protocolo livre; taxa CAN de 10 kBit/s a 1 MBit/s; configuração de fábrica informada: 250 kBit/s.

• Ethernet 10Base-T e 100Base-TX; 10/100 MBit/s; protocolos TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP. A ficha também informa OPC UA PubSub.

• Compatibilidade de software/programação indicada: CODESYS 3.5 e Qt; sistema operacional Embedded Linux; função CLP conforme IEC 61131-3.

Conexões

Elétrica Alimentação de 8...32 V DC para SELV/PELV. Conexão CAN: 1 × M12, codificação A, 5 contatos: 1 Service, 2 VBB30, 3 GND, 4 CAN_H, 5 CAN_L. Conexão Ethernet: 1 × M12, codificação D, 4 contatos: 1 TxD+, 2 RxD+, 3 TxD-, 4 RxD-; blindagem SCREEN conectada ao conector. Confirme a pinagem e a instalação no datasheet antes de energizar.

Processo Não há conexão de processo de fluido informada. O dispositivo é uma interface de operação para montagem de superfície ou embutida; o recorte de painel indicado é 114 × 99 mm. A compatibilidade mecânica do recorte não determina compatibilidade elétrica ou de comunicação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquina móvel com alimentação DC entre 8 e 32 V e necessidade de interface gráfica CAN ou Ethernet.	✓	Corresponde à aplicação, à faixa de alimentação e às interfaces declaradas para o CR1140; confirme o protocolo e a integração do sistema.
Rede CAN que utiliza CANopen, SAE J1939 ou protocolo CAN livre.	✓	Esses protocolos são informados na ficha; a taxa CAN especificada é de 10 kBit/s a 1 MBit/s.
Rede Ethernet que utiliza TCP/IP, UDP, Modbus TCP, OPC UA ou EtherNet/IP.	✓	Os protocolos constam na ficha; verifique os requisitos de configuração e integração do equipamento conectado.
Painel com recorte de 114 × 99 mm e espaço compatível com as dimensões do dispositivo.	✓	A ficha indica montagem embutida ou de superfície e recorte de 114 × 99 mm; dimensões externas: 125,1 × 110 × 41,3 mm.
Instalação com alimentação fora de 8...32 V DC.	✗	A tensão informada para operação é 8...32 V DC; a ficha não declara operação fora dessa faixa.
Instalação que requer protocolo ou interface não listados para o produto.	✗	A ficha não declara suporte a protocolos ou interfaces além dos relacionados; confirme com o fabricante antes de especificar.

INSTALAÇÃO

Como instalar o CR1140 IFM — Display gráfico programável ecomatDisplay de 4,3 pol. para controle de máquinas móveis, CAN e Ethernet

Confirme que a tensão de alimentação da instalação está dentro de 8...32 V DC e atende aos requisitos SELV/PELV declarados.
Verifique o espaço disponível e o método de montagem; para montagem embutida, confira no desenho o recorte de 114 × 99 mm e as dimensões externas do dispositivo.
Prepare a abertura e a superfície conforme o desenho dimensional e as instruções oficiais do fabricante; não deduza tolerâncias ou torque que não constem na ficha.

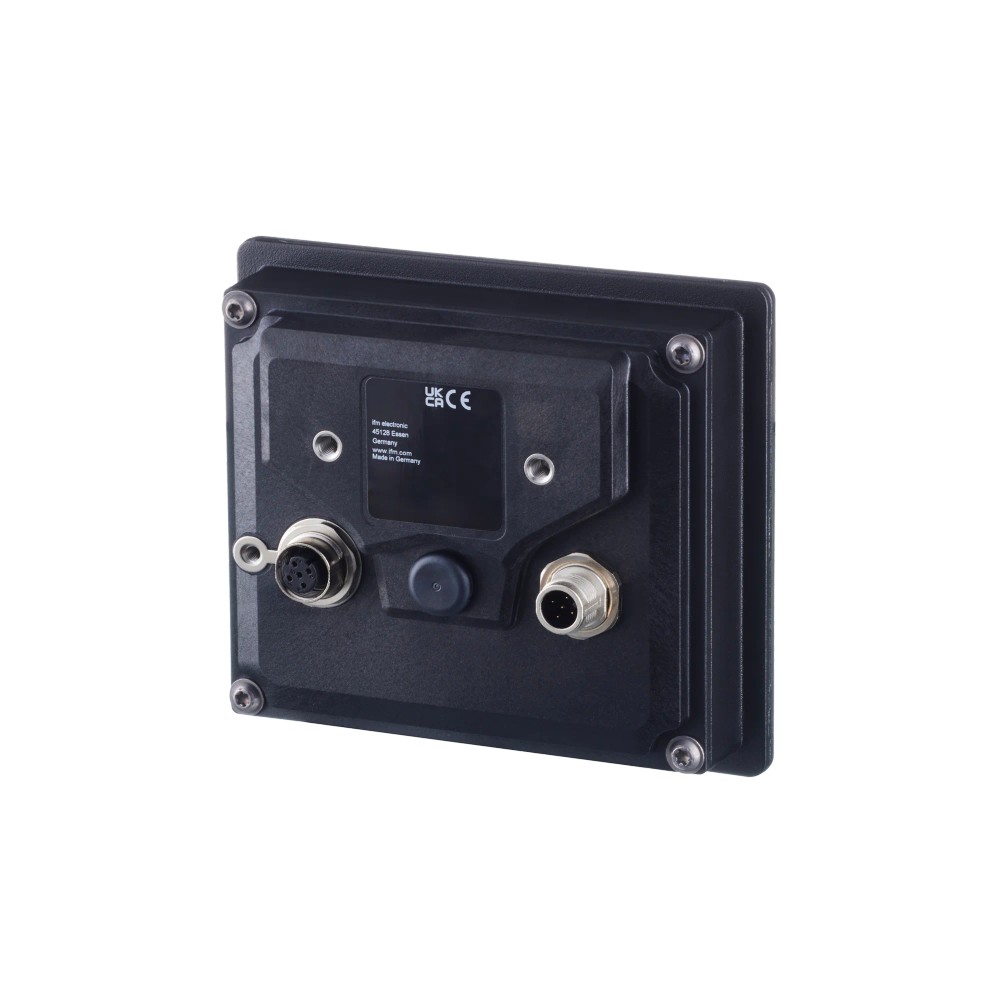

Conecte a alimentação e a rede CAN no conector M12 codificado A, respeitando a identificação dos cinco contatos descrita no datasheet.
Conecte Ethernet no conector M12 codificado D, respeitando a pinagem indicada e a conexão da blindagem ao conector.
Configure a comunicação, o software e os parâmetros da aplicação conforme os protocolos escolhidos e a documentação do fabricante; antes de operar, confira alimentação, montagem e diagnóstico.

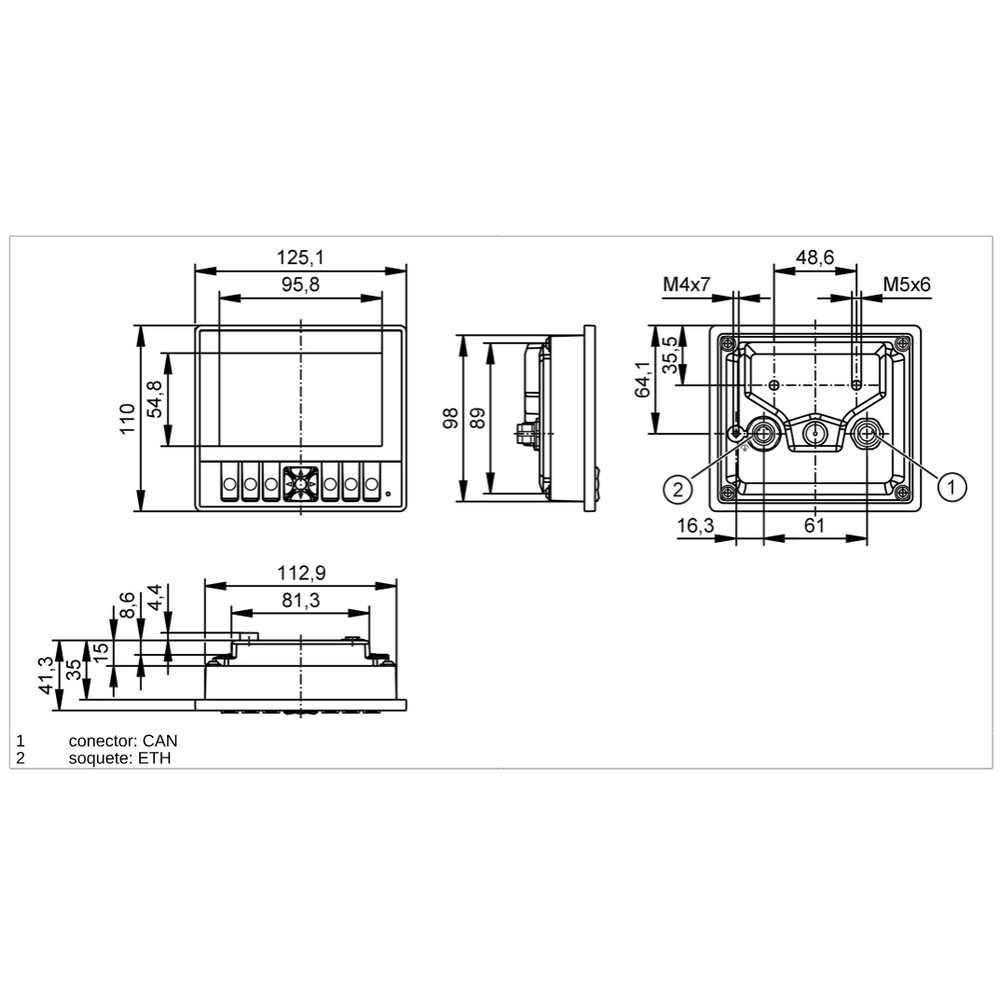

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display não inicializa ou reinicia durante a operação.	Alimentação ausente, polaridade/pinagem incorreta ou tensão fora da faixa de 8...32 V DC.	Meça a tensão no conector durante a inicialização e compare a fiação com a pinagem do datasheet; verifique a fonte e as conexões.
Não há comunicação CAN com o controlador.	Pinagem CAN_H/CAN_L incorreta, taxa de transmissão diferente ou configuração/protocolo incompatível.	Confira os contatos do M12, a taxa configurada no display e no controlador e se ambos utilizam protocolo e parâmetros compatíveis.
A conexão Ethernet não é estabelecida.	Pinagem ou conexão física incorreta, configuração de rede inadequada ou parâmetros incompatíveis entre os dispositivos.	Verifique os contatos TxD/RxD e a conexão da blindagem conforme o datasheet; valide a conexão física e a configuração da rede e do protocolo.
O dispositivo não encaixa no painel ou a instalação não fica adequada.	Recorte, espaço disponível ou método de montagem incompatível com as dimensões do display.	Compare o recorte de 114 × 99 mm e as dimensões externas de 125,1 × 110 × 41,3 mm com o painel usando o desenho dimensional oficial.

DOCUMENTAÇÃO TÉCNICA

Folha de dados CR1140-00, PT-BR (Datasheet) Desenho em escala CR1140 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o CR1140 e para quem ele serve?

É um display gráfico colorido programável da ifm para uso como dispositivo de processo e diálogo no controle de máquinas móveis. É destinado a projetos que precisem integrar visualização e operação com as interfaces e condições declaradas na ficha.

Quais protocolos e conexões de comunicação o CR1140 oferece?

A ficha informa CANopen, SAE J1939 e protocolo CAN livre, além de TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP em Ethernet. As conexões físicas são M12 codificado A para CAN e M12 codificado D para Ethernet.

O que acompanha o produto?

A ficha disponibilizada não especifica acessórios ou itens adicionais incluídos. Consulte o fornecedor para confirmar o conteúdo da embalagem antes da compra.

Posso usar o CR1140 com alimentação de 5 V DC?

A ficha declara operação de 8...32 V DC, portanto 5 V DC está fora da faixa especificada. Não use essa alimentação sem uma solução aprovada pelo fabricante.

O CR1140 é compatível com recorte de painel diferente de 114 × 99 mm?

A dimensão de recorte informada é 114 × 99 mm. Para outro recorte, confirme a compatibilidade mecânica no desenho dimensional; não force a instalação nem presuma que a fixação será adequada.

A tela apagou ou o display reinicia: o que verifico antes de trocar?

Verifique primeiro a alimentação no conector durante a inicialização e confirme que está dentro de 8...32 V DC, com ligação e pinagem corretas. Se a alimentação estiver conforme, consulte o diagnóstico do fabricante antes de substituir o display.

O controlador não detecta o display pela rede CAN; qual é a causa provável?

Uma causa possível é divergência de pinagem, taxa de transmissão ou parâmetros de protocolo entre os dispositivos. Confira os contatos CAN_H e CAN_L e compare a configuração do display com a do controlador antes de trocar componentes.

É melhor comprar o display avulso ou um kit de instalação?

A ficha não descreve kit nem acessórios incluídos; o produto está identificado como display CR1140. Se a instalação exigir cabos, conectores ou outros itens, confirme separadamente os códigos e a compatibilidade com o fabricante.

Como escolher entre o CR1140 e outro display?

Escolha o CR1140 se tela de 4,3 polegadas, CAN/Ethernet, alimentação de 8...32 V DC e montagem compatível atenderem ao projeto. Se o projeto exigir dimensões, alimentação ou interfaces diferentes, compare as especificações do outro modelo e valide a integração.

Que cuidado devo tomar ao instalar as conexões?

Consulte o datasheet para a pinagem dos conectores M12 e faça a ligação com a alimentação desligada, respeitando os contatos e a blindagem indicados. Confira também o desenho dimensional antes de executar o recorte do painel.

GLOSSÁRIO TÉCNICO

CANopen

Protocolo de comunicação industrial utilizado sobre a interface CAN; a ficha também informa o perfil CiA DS 301 versão 4.2.

SAE J1939

Protocolo de comunicação CAN relacionado na ficha para integração em aplicações móveis.

EtherNet/IP

Protocolo Ethernet industrial listado para comunicação do display.

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de poeira e água, conforme as condições de ensaio e instalação aplicáveis.

SELV/PELV

Categorias de circuitos de baixa tensão de segurança/proteção às quais a ficha associa a faixa de alimentação do produto.

Ligações relacionadas com "CR1140 IFM - Display Gráfico Programável ifm Controle de Máquinas Móveis 4.3 pol CAN Ethernet"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "CR1140 IFM - Display Gráfico Programável ifm Controle de Máquinas Móveis 4.3 pol CAN Ethernet"

Para avaliar, preencha:

Ligações relacionadas com
