Display Gráfico IFM CR1102 10" Touch Programável

Pré-visualizar: CR1102 IFM - Display Gráfico Programável IFM Controle de Máquinas Móveis 10 Pol Touch PCAP

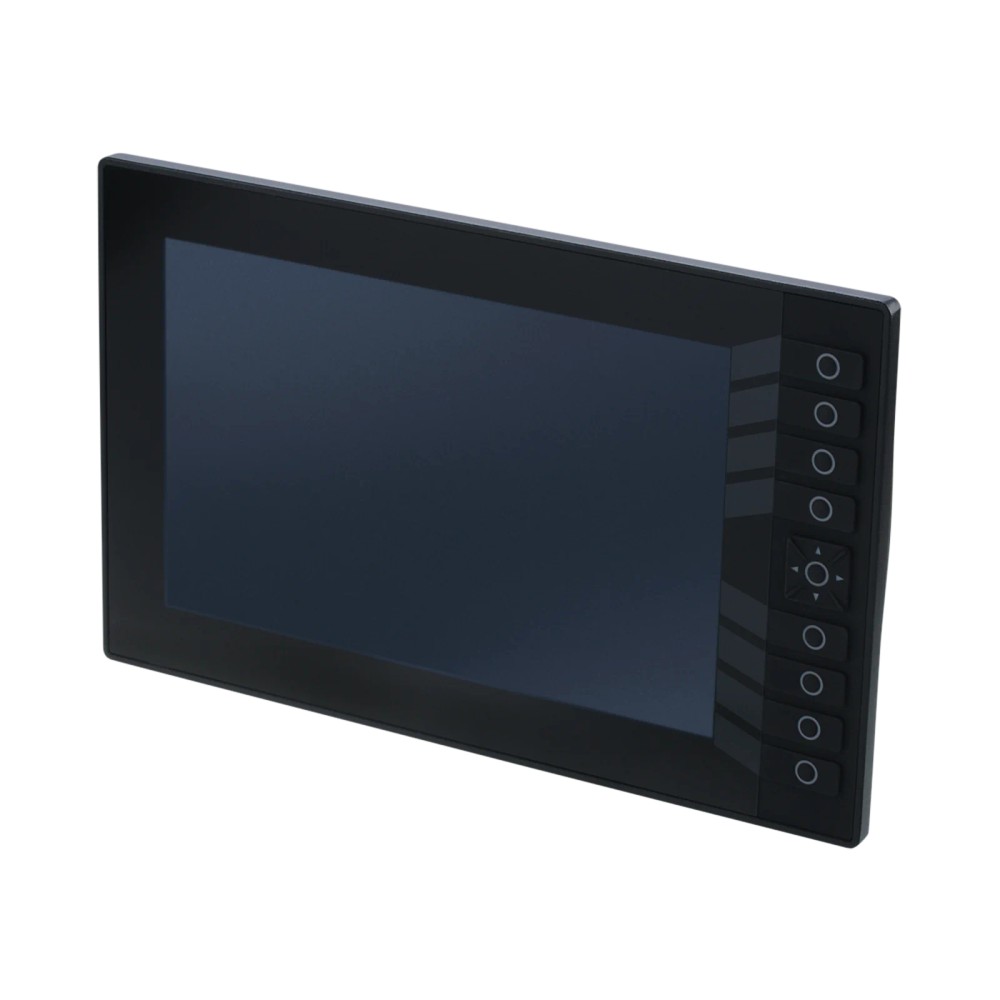

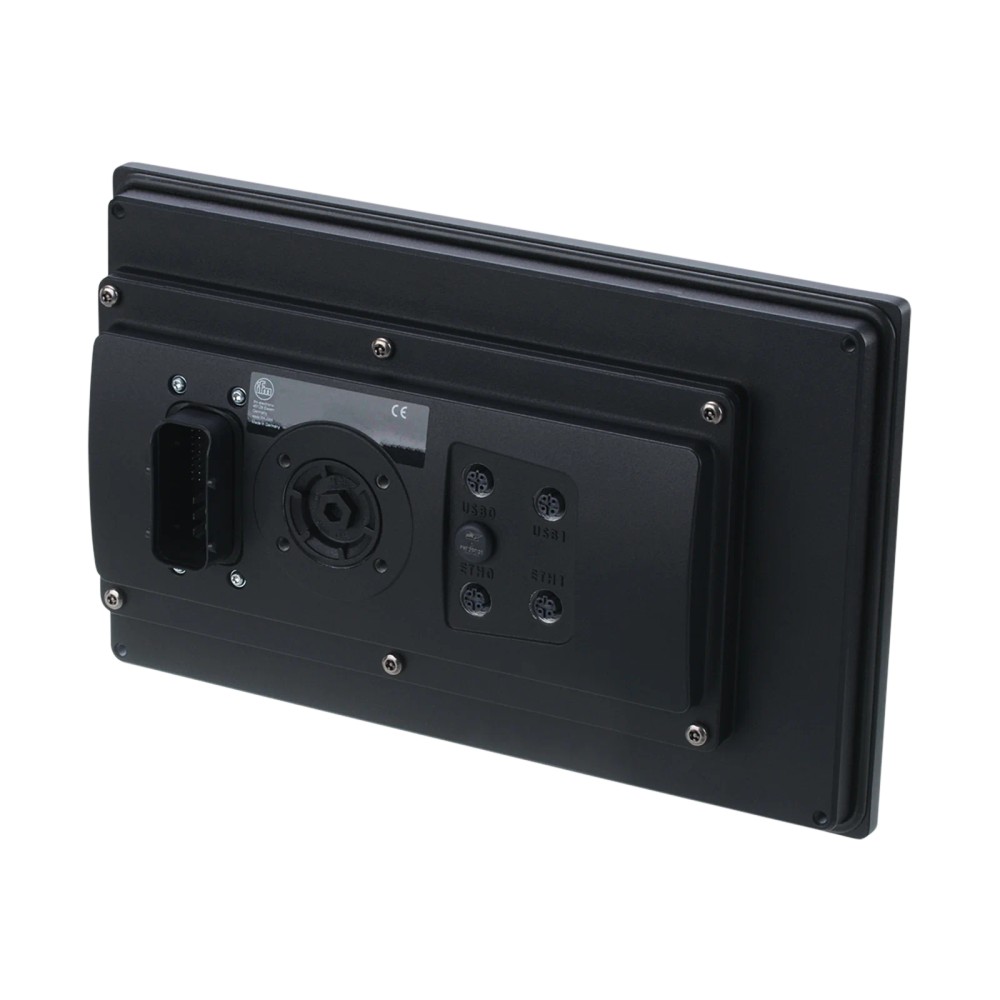

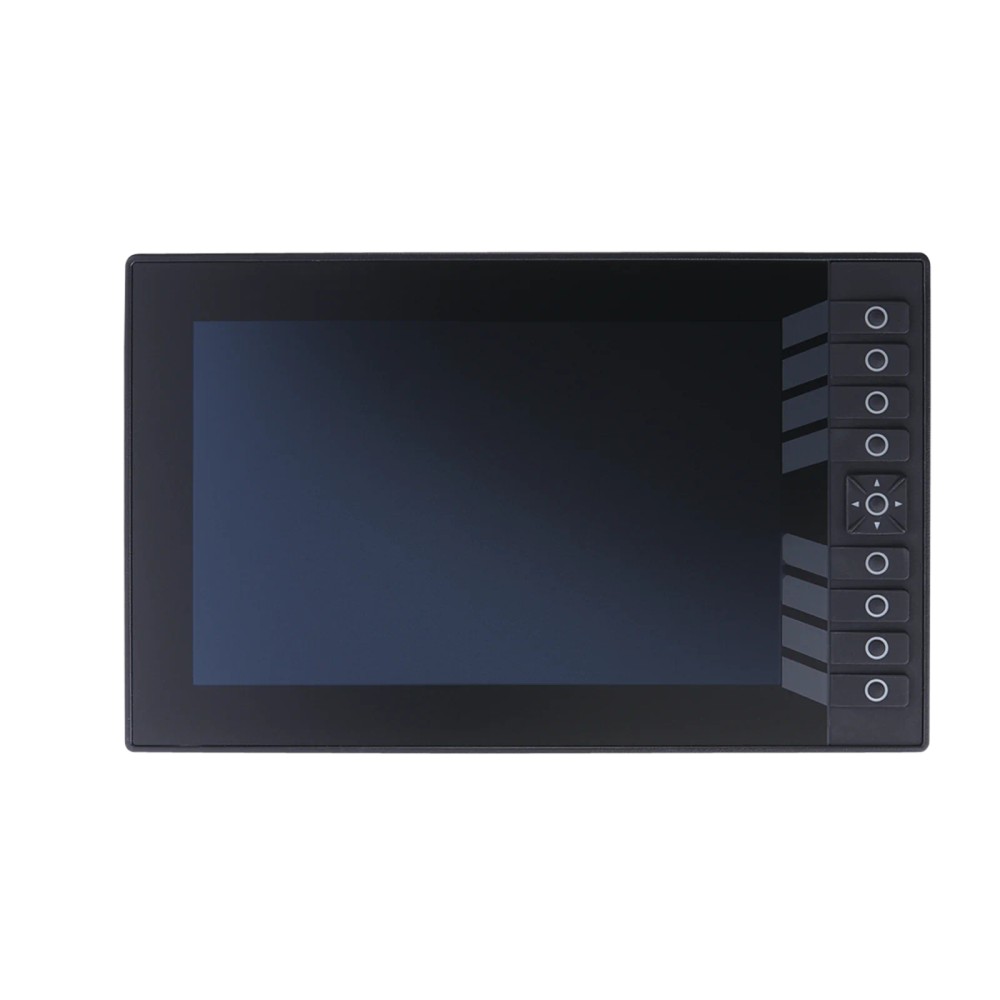

CR1102 IFM - Display Gráfico Programável IFM Controle de Máquinas Móveis 10 Pol Touch PCAP

Imagem meramente ilustrativa

R$ 26.991,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR1102
EAN: 4021179331135
NCM do produto: 85371090

Destaques do Produto Aplicação Controle de...mais

Fechar menu

Saiba mais sobre: "CR1102 IFM - Display Gráfico Programável IFM Controle de Máquinas Móveis 10 Pol Touch PCAP"

Destaques do Produto

Aplicação

Controle de máquinas móveis

Tela

10 pol., colorida, touch PCAP

Comunicação

Ethernet, CAN e USB

Alimentação

8…32 V DC

Montagem

Montagem de superfície ou embutida; verificar dimensões e instalação no desenho técnico

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM CR1102 — Display gráfico programável de 10 pol. para controle de máquinas móveis, touch PCAP

O IFM CR1102 é um display gráfico programável com função tátil, destinado ao controle de máquinas móveis. Combina tela colorida de 10 pol. com resolução de 1280 × 800, processador ARM Quad Core de 64 bits a 1,2 GHz e CLP integrado. Dispõe de interfaces Ethernet, CAN e USB para comunicação e conexão com dispositivos compatíveis.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	CR1102
Tipo	Display gráfico programável colorido com função tátil PCAP
Tamanho e resolução	10 pol.; 1280 × 800
Processador	ARM Quad Core 64 Bit, 1,2 GHz
Memória	1 GByte RAM; 8 GByte Flash
Interfaces	2 Ethernet; 4 CAN; 2 USB
Alimentação	8…32 V DC
Proteção	IP 65 / IP 67
Temperatura ambiente	−35…65 °C
Dimensões	188,5 × 300,5 × 65,2 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interfaces de operador e controle em máquinas móveis, conforme a aplicação indicada pelo fabricante.
Projetos que necessitam de display gráfico colorido de 10 pol. com tela PCAP e CLP integrado.
Sistemas que utilizem alimentação DC dentro da faixa de 8…32 V e interfaces ou protocolos listados nas especificações.

⚠ Considere outro se precisa de:

Aplicações cuja alimentação esteja fora da faixa de 8…32 V DC.
Instalações em que a temperatura ambiente prevista exceda −35…65 °C.
Projetos que exijam resolução, tamanho de tela ou interfaces diferentes dos dados especificados; confirme os requisitos antes da seleção.

APLICAÇÕES E USO

Aplicação declarada: interface de operação e controle para máquinas móveis, com tela gráfica colorida e função tátil.
Possibilidade de integração em sistemas que utilizem CANopen ou SAE J1939, desde que a configuração, a taxa CAN e os requisitos do sistema sejam compatíveis; essa adequação deve ser confirmada no projeto.
Possibilidade de uso em redes Ethernet com os protocolos listados na ficha, respeitando as interfaces e os padrões Ethernet especificados.
A operação deve respeitar alimentação de 8…32 V DC e temperatura ambiente de −35…65 °C; a ficha não detalha condições específicas de montagem para cada grau IP.

COMO ESCOLHER

Antes de comprar o IFM CR1102 — Display gráfico programável de 10 pol. para controle de máquinas móveis, touch PCAP, verifique estes pontos:

Escolha o CR1102 quando

A aplicação exigir display programável para controle de máquinas móveis, tela colorida touch PCAP de 10 pol., CLP integrado e comunicação por Ethernet ou CAN, respeitando os limites elétricos e ambientais especificados.

Avalie outra configuração quando

O projeto exigir tensão fora de 8…32 V DC, temperatura ambiente fora de −35…65 °C, tamanho ou resolução diferentes, ou interfaces/protocolos não contemplados na ficha. Compare os requisitos do sistema com o datasheet antes de definir outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada para o produto.
Modelo / SKU	CR1102	Código do produto indicado no anúncio.
Part number do anúncio	CR1102	Identificação informada nos dados básicos do anúncio.
Part number do catálogo	CR1102-00	Identificação indicada no catálogo de dados.
GTIN	4021179331135	Código de identificação comercial informado.
Aplicação	Controle de máquinas móveis	Aplicação declarada nos dados do produto.
Descrição técnica	Dispositivo de processo e de diálogo	Função descrita para o equipamento.
Tipo de produto	Display gráfico programável para controle de máquinas móveis	Categoria funcional indicada na ficha.

Display e operação
Tamanho do display	10 pol.	Diagonal informada para a tela.
Tipo de display	Colorido, com função tátil	Característica de visualização e operação.
Tecnologia touch	PCAP	Tecnologia de tela tátil informada.
Resolução	1280 × 800	Resolução nominal do display.
Formato	16:10	Proporção da tela indicada.
Luminosidade	< 1000 cd/m²; ajustável de 0 a 100%	Valor e faixa de ajuste informados na ficha.
Proporção de contraste	1500:1	Relação de contraste indicada.
Elementos operacionais	8 elementos operacionais e 1 interruptor de balancim com botão	Elementos de operação indicados para o painel.
Material do display	Vidro antirreflexo e endurecido	Material indicado para a superfície do display.

Processamento e software
Processador	ARM Quad Core 64 Bit, 1,2 GHz	Arquitetura, quantidade de núcleos e frequência indicadas.
Memória de trabalho	1 GByte RAM	Capacidade de memória de trabalho.
Memória de massa	8 GByte Flash	Capacidade de armazenamento indicada.
Sistema operacional	Embedded Linux 4.14	Sistema operacional informado.
Função CLP	Sim, conforme IEC 61131-3	Suporte à função CLP indicado na ficha.
Configuração de parâmetros	CODESYS 3.5	Ambiente indicado para ajuste dos parâmetros.

Alimentação e consumo
Tensão de operação	8…32 V DC	Faixa de tensão de operação especificada.
Tensão nominal DC	12 / 24 V	Tensões nominais indicadas.
Consumo de corrente	< 1250 mA a 24 V DC; com saídas comutadas, < 6250 mA	Valores informados para as condições indicadas.
Consumo de potência	30 W	Consumo de potência declarado.
Carga máxima de corrente por saída	2500 mA	Limite de carga indicado por saída.

Interfaces e protocolos
Interfaces de comunicação	Ethernet, CAN e USB	Tipos de interface informados.
Interfaces Ethernet	2	Quantidade indicada.
Padrão Ethernet	10Base-T; 100Base-TX	Padrões de transmissão informados.
Taxa Ethernet	100 MBit/s	Taxa indicada na ficha.
Protocolos Ethernet	TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP	Protocolos listados para a interface Ethernet.
Interfaces CAN	4	Quantidade indicada.
Protocolos CAN	CANopen; SAE J1939; protocolo livre	Protocolos listados para CAN.
Taxa CAN	20 kBit/s…1 MBit/s	Faixa de transmissão especificada.
Interfaces USB	2	Quantidade indicada.
Versão USB	USB 2.0, < 480 MBit/s	Versão e taxa máxima declarada na ficha.

Entradas e saídas
Entradas digitais	2	Quantidade indicada.
Saídas digitais	2	Quantidade indicada.
Entradas de vídeo	4, analógicas, PAL, NTSC	Quantidade e formatos informados.
Interfaces de vídeo FBAS	4	Quantidade indicada para interfaces de vídeo FBAS.
Entrada de áudio	Stereo Line-In	Entrada de áudio indicada.
Saída de áudio	Stereo Line-Out; Headphones Out	Saídas de áudio indicadas.

Funções de tempo
Relógio de tempo real (RTC)	Sim; UTC, bateria armazenada	Função e referência de tempo indicadas.

Condições ambientais e proteção
Grau de proteção	IP 65; IP 67	Classificações de proteção declaradas; confirmar condições e montagem no datasheet.
Temperatura ambiente	−35…65 °C	Faixa de operação informada.
Temperatura de armazenamento	−35…85 °C	Faixa especificada para armazenamento.
Umidade relativa máxima	90%, sem condensação	Limite informado para umidade relativa.
Altitude máxima	3000 m acima do nível do mar	Limite de altitude indicado.

Dados mecânicos e montagem
Dimensões	188,5 × 300,5 × 65,2 mm	Dimensões gerais indicadas; consultar desenho dimensional para montagem.
Formato do invólucro	Retangular	Formato indicado na ficha.
Material do gabinete	Fundição de alumínio revestido com pó	Material e acabamento informados.
Métodos de montagem	Montagem de superfície ou montagem embutida	Opções de montagem listadas; verificar desenho dimensional.
Peso	2419 g	Valor de peso indicado nos atributos do catálogo; confirmar na documentação do fabricante se necessário.

COMPATIBILIDADE

Comunicação

• Ethernet: TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP; 2 interfaces, 10Base-T/100Base-TX, taxa indicada de 100 MBit/s.

• CAN: CANopen, SAE J1939 e protocolo livre; 4 interfaces; taxa de transmissão de 20 kBit/s a 1 MBit/s.

• USB: 2 interfaces USB 2.0, taxa inferior a 480 MBit/s.

Conexões

Elétrica Alimentação de 8…32 V DC; tensão nominal indicada de 12/24 V DC. A ficha não informa pinagem nem tipo de conector; consulte o datasheet e as instruções do fabricante para ligação.

Processo Não se aplica: trata-se de display de processo e diálogo para máquinas móveis, não de um sensor com conexão ao processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com alimentação DC dentro de 8…32 V e requisitos de interface compatíveis com os protocolos listados.	✓	A faixa de alimentação e os protocolos Ethernet e CAN estão especificados para o CR1102.
Rede que exige CANopen ou SAE J1939, dentro da taxa de transmissão CAN indicada.	✓	Esses protocolos e a faixa de 20 kBit/s a 1 MBit/s constam na ficha.
Aplicação com ambiente entre −35 e 65 °C.	✓	Essa é a faixa de temperatura ambiente especificada.
Sistema que exige alimentação inferior a 8 V DC ou superior a 32 V DC.	✗	A tensão requerida fica fora da faixa de operação informada.
Sistema que exige um protocolo, conector ou pinagem não identificados na ficha.	✗	A compatibilidade não pode ser confirmada com os dados disponíveis; verificar documentação técnica e interfaces do sistema antes da integração.

INSTALAÇÃO

Como instalar o IFM CR1102 — Display gráfico programável de 10 pol. para controle de máquinas móveis, touch PCAP

Confirme que a aplicação requer display para controle de máquinas móveis e que os requisitos de tela e interfaces correspondem ao CR1102.
Verifique as dimensões do equipamento e o espaço de instalação no desenho dimensional antes de preparar o painel ou a superfície.
Defina montagem de superfície ou embutida e siga as dimensões e condições de montagem indicadas pelo fabricante.
Confirme que a alimentação disponível está dentro de 8…32 V DC e que a ligação atende à documentação técnica.
Conecte Ethernet, CAN, USB, vídeo e áudio apenas conforme os requisitos do sistema e as instruções do fabricante; confirme protocolos e pinagem na documentação.
Antes da operação, valide alimentação, comunicação, configuração CODESYS 3.5 e funcionamento das entradas, saídas e elementos de operação aplicáveis.

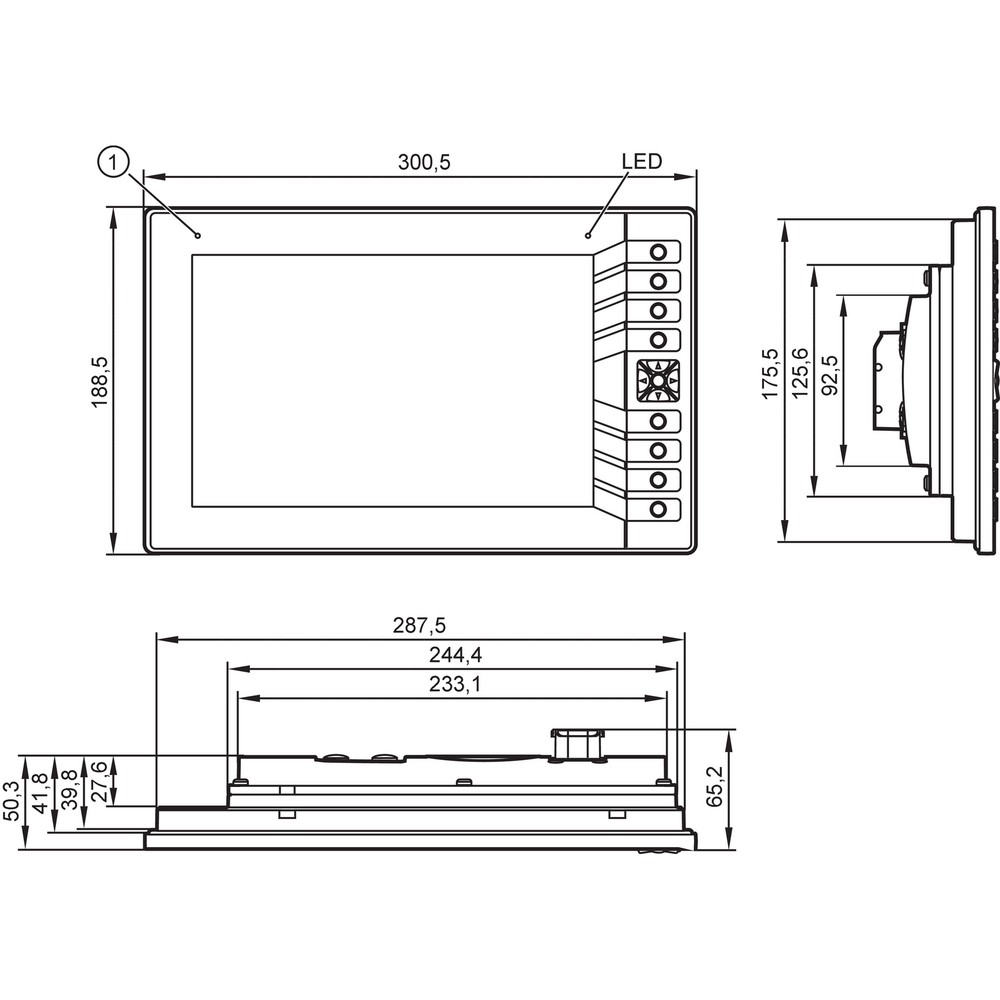

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display não inicializa ou reinicia durante a operação.	Alimentação fora da faixa de operação ou queda de tensão sob carga.	Meça a tensão nos terminais do equipamento durante a partida e a operação; compare com a faixa especificada de 8…32 V DC e verifique a carga conectada.
Não há comunicação com um dispositivo CAN.	Protocolo, taxa de transmissão ou configuração da rede incompatível com o dispositivo conectado.	Confirme se ambos os equipamentos usam protocolo compatível, verifique a taxa CAN configurada dentro da faixa de 20 kBit/s a 1 MBit/s e consulte a documentação de ligação.
A comunicação Ethernet não é estabelecida.	Configuração de rede ou protocolo não correspondente à infraestrutura ou ao dispositivo remoto.	Verifique o padrão de rede, a configuração e o protocolo utilizado; confirme que o sistema remoto usa um dos protocolos listados na ficha.
A tela tátil ou os elementos de operação não respondem como esperado.	Configuração do aplicativo ou do sistema, ou condição de instalação que requer investigação; a ficha não especifica uma causa única.	Confirme a alimentação e a configuração do projeto, teste os elementos de operação e consulte o datasheet ou o suporte técnico do fabricante antes de substituir o equipamento.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM CR1102-00, português (Datasheet) Desenho em escala do CR1102 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM CR1102 e para quem ele serve?

É um display gráfico programável com função tátil e CLP integrado, indicado para controle de máquinas móveis. A integração deve atender às interfaces e condições elétricas especificadas.

Quais protocolos e conexões o CR1102 oferece?

A ficha lista Ethernet com TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP, além de CANopen, SAE J1939 e protocolo CAN livre. Também informa interfaces USB 2.0; consulte o datasheet para detalhes de conexão física.

O que acompanha o produto?

A ficha fornecida não especifica acessórios inclusos. Confirme o conteúdo de fornecimento com o vendedor antes de concluir a compra.

Posso usar o CR1102 com alimentação abaixo de 8 V ou acima de 32 V DC?

Não conforme a faixa de operação informada: o equipamento requer 8…32 V DC. Não o selecione para uma alimentação fora desse intervalo.

Este display é indicado para aplicações fora de −35…65 °C?

A faixa de temperatura ambiente especificada é −35…65 °C. Para condições fora dela, a adequação não é confirmada pela ficha.

O equipamento não liga; o que devo verificar antes de substituí-lo?

Verifique a tensão diretamente na alimentação do display durante a partida e compare com a faixa de 8…32 V DC. Confira também as conexões e a carga elétrica conforme a documentação do fabricante.

A rede CAN não comunica; preciso trocar o display?

Não necessariamente; primeiro confirme que o protocolo e a taxa configurados correspondem ao dispositivo conectado. A ficha lista CANopen, SAE J1939 e protocolo livre, com taxa de 20 kBit/s a 1 MBit/s.

É melhor comprar o CR1102 ou procurar um display de outra configuração?

Escolha o CR1102 se a aplicação exigir display touch PCAP de 10 pol., resolução 1280 × 800 e interfaces compatíveis com a ficha. Procure outra configuração se o projeto exigir alimentação, tela, temperatura ou comunicação fora dos dados especificados.

O que preciso conferir antes de montar o CR1102 no painel?

Confira as dimensões no desenho dimensional e escolha entre montagem de superfície ou embutida. Siga as instruções do fabricante para ligação elétrica e não deduza pinagem a partir apenas do tipo de interface.

Há diagrama de ligação ou pinagem disponível nesta ficha?

A ficha fornecida identifica um datasheet e um desenho em escala, mas não apresenta uma URL separada para diagrama de ligação ou pinagem. Consulte o datasheet do fabricante para localizar as instruções aplicáveis.
