Display Gráfico IFM CR1077 7 pol Touch

Pré-visualizar: CR1077 IFM - Display Gráfico ecomatDisplay Controle de Máquinas Móveis 7 pol Touch 800x480

CR1077 IFM - Display Gráfico ecomatDisplay Controle de Máquinas Móveis 7 pol Touch 800x480

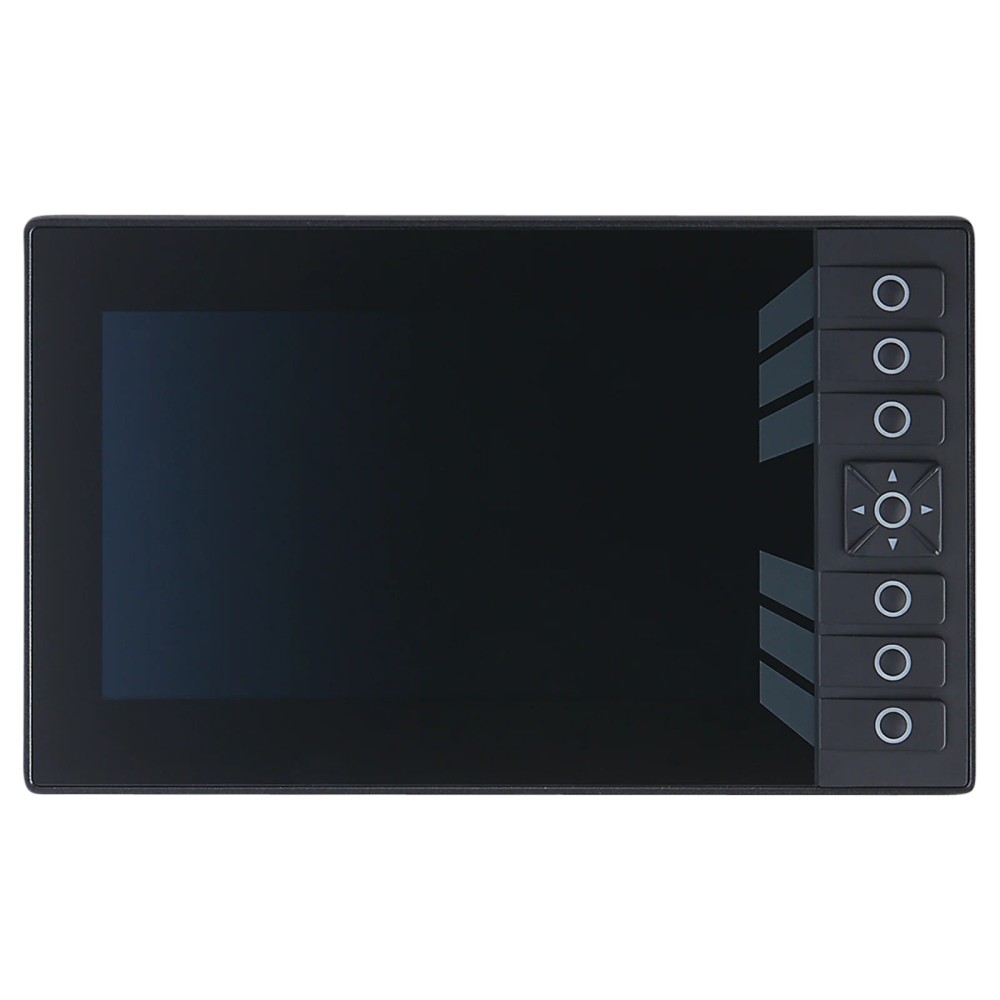

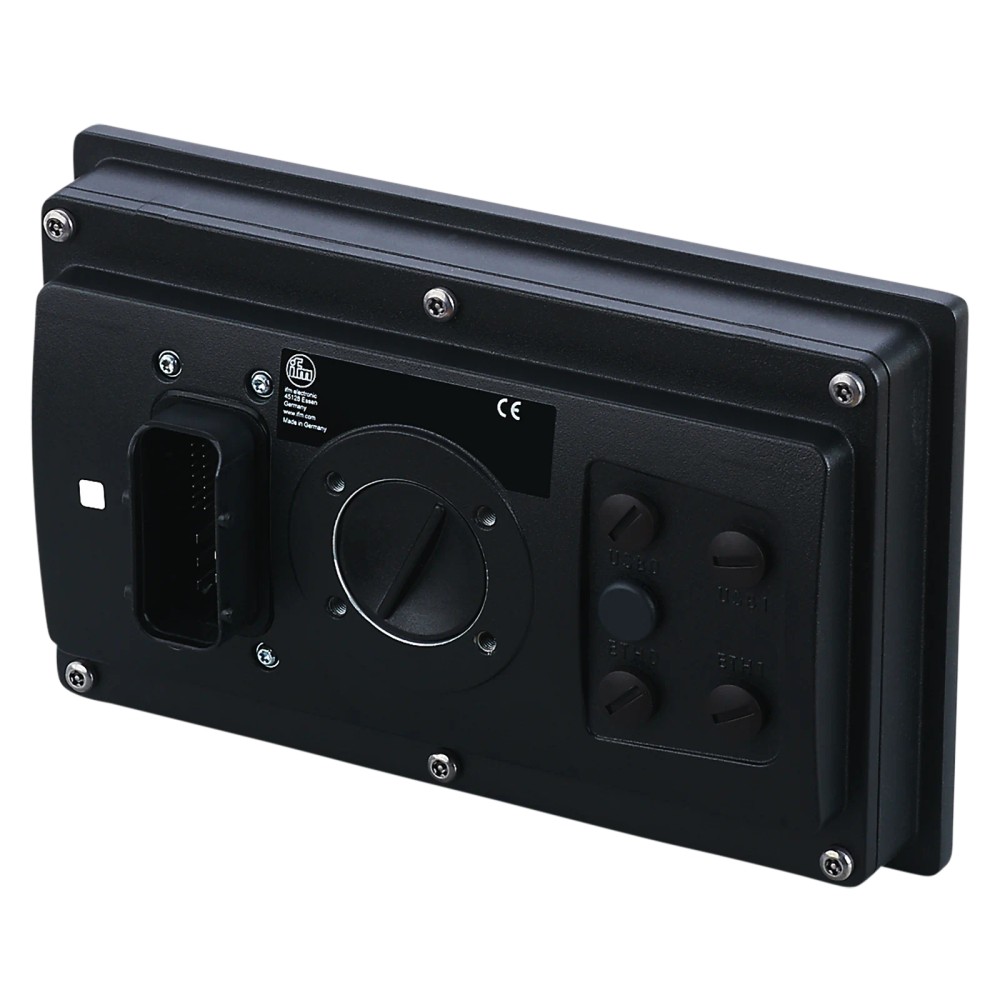

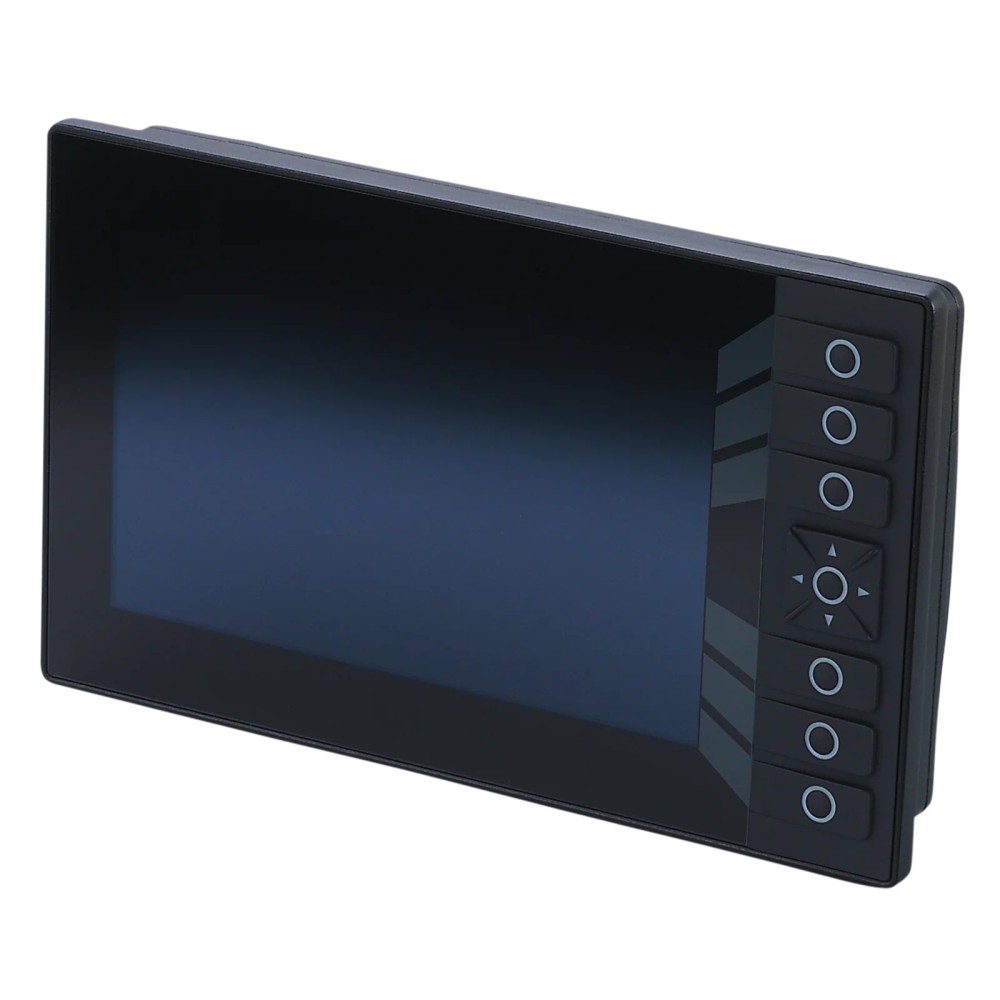

Imagem meramente ilustrativa

R$ 24.650,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR1077
EAN: 4021179313629
NCM do produto: 85371090

Destaques do Produto Uso previsto Controle...mais

Fechar menu

Saiba mais sobre: "CR1077 IFM - Display Gráfico ecomatDisplay Controle de Máquinas Móveis 7 pol Touch 800x480"

Destaques do Produto

Uso previsto

Controle e interface de operação de máquinas móveis

Tela

7 pol., touchscreen, 800 × 480

Comunicação

Ethernet, CAN e USB

Alimentação

8…32 V DC

Montagem embutida

Corte de painel informado: 213 × 128 mm

Programação

CODESYS 3.5 e Qt

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM CR1077 ecomatDisplay — display gráfico programável de 7 pol. com touchscreen para controle de máquinas móveis

O IFM CR1077 é um display gráfico programável que combina função de visualização e diálogo para sistemas de controle de máquinas móveis. Possui tela TFT LCD colorida tátil de 7 pol., resolução de 800 × 480 e processador Quad Core de 64 bits a 1,2 GHz com GPU. Suas interfaces incluem Ethernet, CAN e USB; a ficha também informa alimentação de 8 a 32 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Display gráfico programável para controle de máquinas móveis
Tela	TFT LCD colorida tátil, 7 pol.
Resolução	800 × 480
Processador	Quad Core 64 bits, 1,2 GHz + GPU
Memória	1 GByte RAM; 18 GByte Flash
Interfaces de comunicação	Ethernet, CAN e USB
Alimentação	8…32 V DC
Grau de proteção informado	IP 65; IP 67
Temperatura de operação	−35…65 °C
Dimensões	137,4 × 223,6 × 46,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Projetos de controle de máquinas móveis que requerem display gráfico programável e interface tátil.
Sistemas cujo projeto elétrico aceite alimentação de 8…32 V DC e utilize as interfaces Ethernet, CAN ou USB disponíveis.
Instalações que atendam às dimensões do equipamento e, para montagem faceada com braçadeira, ao corte de painel informado de 213 × 128 mm.

⚠ Considere outro se precisa de:

Não especificado: a ficha não identifica aplicações ou sistemas categoricamente incompatíveis. Verifique requisitos de comunicação, alimentação, montagem e ambiente do projeto antes da seleção.

APLICAÇÕES E USO

Aplicação declarada: visualização e diálogo para controle de máquinas móveis. A faixa de operação informada é de −35 a 65 °C; confirme que o ambiente da instalação permanece dentro desse limite.
Uso possível, sujeito à validação do projeto: apresentação de informações e interação do operador por touchscreen e botões programáveis, com integração por Ethernet, CAN ou USB conforme requisitos do sistema e detalhes do fabricante.
Para instalações faceadas, verificar o espaço e o corte de painel de 213 × 128 mm; a ficha também lista montagem de superfície e sistema de montagem RAM.
A ficha não identifica modelos de máquinas, protocolos de rede específicos ou acessórios necessários à instalação; valide esses requisitos no datasheet e na documentação do fabricante.

COMO ESCOLHER

Antes de comprar o IFM CR1077 ecomatDisplay — display gráfico programável de 7 pol. com touchscreen para controle de máquinas móveis, verifique estes pontos:

Escolha o CR1077 quando

O projeto exigir display gráfico programável de 7 pol. com touchscreen, resolução de 800 × 480, interfaces Ethernet/CAN/USB e operação alimentada entre 8 e 32 V DC.

Avalie outra configuração quando

O sistema exigir dimensões de tela, resolução, interfaces, alimentação ou faixa térmica diferentes das informadas para este modelo. Compare os requisitos do projeto com a ficha técnica oficial; os dados fornecidos não especificam alternativas ou limites adicionais de compatibilidade.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante indicado no anúncio.
Modelo	CR1077; ecomatDisplay/7"/Touch	Identificação do modelo e designação.
Tipo de produto	Display gráfico programável	Equipamento de visualização e diálogo.
Aplicação	Controle de máquinas móveis	Aplicação declarada na ficha.
Descrição funcional	Dispositivo de processo e de diálogo	Função declarada para o equipamento.
SKU / Part Number	CR1077	Código de identificação do produto.
GTIN	4021179313629	Código comercial informado.

Display e elementos de operação
Tecnologia do display	TFT LCD colorido com função tátil	Tecnologia e operação da tela informadas.
Tamanho do display	7 pol.	Diagonal indicada na ficha.
Resolução	800 × 480	Resolução da tela.
Proporção de tela	16:10	Relação de aspecto informada.
Profundidade de cor	18 bit	Profundidade de cor especificada.
Luminosidade	> 800 cd/m², ajustável de 0 a 100%	Valor e ajuste de brilho informados.
Contraste	1000:1	Relação de contraste declarada.
Iluminação do display	LED	Tipo de retroiluminação informado.
Touchscreen	PCAP; reconhecimento de até 10 dedos, otimizado para umidade e luvas	Características táteis descritas na ficha.
Elementos de operação	6 botões de função retroiluminados por RGB, livremente programáveis; 1 botão de navegação retroiluminado por RGB com função de pressão	Elementos físicos de operação informados.

Processamento, memória e software
Processador	Quad Core 64 Bit, 1,2 GHz + GPU	Configuração de processamento informada.
Sistema operacional	Embedded Linux	Sistema operacional indicado.
Memória RAM	1 GByte	Capacidade de memória RAM.
Memória Flash	18 GByte	Capacidade de memória Flash.
Memória remanente	16 kByte	Capacidade remanente indicada.
Programação	CODESYS 3.5; Qt	Ambientes de programação informados.
Função PLC	Sim; IEC 61131-3	A ficha informa função PLC conforme IEC 61131-3.
Relógio de tempo real	Sim; UTC, bateria armazenada	Recurso de relógio indicado.

Alimentação e consumo
Tensão de operação	8…32 V DC	Faixa de alimentação especificada.
Tensão nominal	12 / 24 V DC	Tensões nominais indicadas.
Consumo de energia	27 W	Valor de consumo declarado.
Consumo de corrente	< 1125 mA a 24 V DC; com saídas comutadas: < 5000 mA	Condições de corrente informadas na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica declarado.

Interfaces e comunicação
Interfaces de comunicação	Ethernet; CAN; USB	Tipos de interfaces declarados.
Interfaces Ethernet	2	Quantidade informada.
Interfaces CAN	4	Quantidade informada.
Interfaces USB	2	Quantidade informada.

Entradas, saídas e vídeo
Entradas digitais	2	Quantidade informada.
Saídas digitais	2	Quantidade informada.
Carga máxima por saída	2500 mA	Limite de corrente informado por saída.
Entradas de vídeo	4; analógico, FBAS, 1 Vss, 75 Ohm, PAL, NTSC	Quantidade e formatos/sinais declarados.

Áudio
Entrada de áudio	Stereo Line-In	Entrada de áudio informada.
Saída de áudio	Stereo Class D; 2 × 1 W; 8 Ω; BTL	Especificação de saída de áudio declarada.
Saída para fones de ouvido	Stereo; ≥ 16 Ω	Impedância indicada para fones.

Condições ambientais e proteção
Temperatura de operação	−35…65 °C	Faixa de temperatura para operação informada.
Temperatura de armazenamento	−35…85 °C	Faixa de armazenamento informada.
Grau de proteção	IP 65; IP 67	Graus de proteção declarados; verifique no datasheet as condições de montagem e ensaio aplicáveis.

Dados mecânicos e montagem
Dimensões	137,4 × 223,6 × 46,5 mm	Dimensões do equipamento informadas.
Peso	1549,8 g	Massa indicada nos dados do produto.
Material do invólucro	Fundição de alumínio preto revestido com pó RAL 9005	Material e acabamento declarados.
Material da frente	Vidro endurecido quimicamente e antirreflexivo, com Optical Bonding	Construção do display informada.
Membrana	Gore-Tex	Material declarado para a membrana.
Opções de montagem	Montagem de superfície; montagem embutida; sistema de montagem RAM; montagem faceada com braçadeira	Métodos de montagem listados.
Corte do painel	213 × 128 mm	Dimensão indicada para montagem faceada com braçadeira.

Conformidade e dados comerciais
NCM	8537.10.90	Classificação fiscal informada no cadastro do produto.

COMPATIBILIDADE

Comunicação

• Ethernet: 2 interfaces informadas.

• CAN: 4 interfaces informadas.

• USB: 2 interfaces informadas.

• Programação informada: CODESYS 3.5 e Qt.

• Sistema operacional informado: Embedded Linux.

Conexões

Elétrica Alimentação de 8…32 V DC; tensão nominal indicada de 12/24 V DC. A ficha informa proteção contra inversão de polaridade. Consulte o datasheet oficial para pinagem e detalhes de conexão elétrica.

Processo Não aplicável como conexão de processo de sensor: trata-se de display gráfico para controle e diálogo. Para montagem, são informadas montagem de superfície, montagem embutida, sistema de montagem RAM e montagem faceada com braçadeira; corte de painel de 213 × 128 mm para esta última configuração.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de máquina móvel com alimentação DC dentro de 8…32 V e necessidade de interface gráfica tátil.	✓	A aplicação e a faixa de alimentação constam na ficha do produto.
Projeto que necessite comunicação Ethernet, CAN ou USB.	✓	Essas interfaces são informadas para o CR1077; confirme requisitos de rede, protocolo e pinagem no datasheet.
Instalação faceada com braçadeira e corte de painel de 213 × 128 mm.	✓	A ficha informa essa opção de montagem e a dimensão de corte.
Projeto que exija operação fora de −35…65 °C.	✗	A faixa de temperatura de operação informada é −35…65 °C.
Equipamento que exija alimentação fora de 8…32 V DC.	✗	A faixa de tensão de operação informada é 8…32 V DC.

INSTALAÇÃO

Como instalar o IFM CR1077 ecomatDisplay — display gráfico programável de 7 pol. com touchscreen para controle de máquinas móveis

Confirme que o modelo CR1077 atende aos requisitos de alimentação, interfaces, ambiente e função do sistema.
Defina o método de montagem entre as opções informadas e confira as dimensões do equipamento e do espaço disponível.
Para montagem faceada com braçadeira, prepare o corte de painel conforme a dimensão de 213 × 128 mm indicada na ficha.
Planeje a alimentação dentro da faixa de 8…32 V DC e consulte o datasheet oficial para pinagem e detalhes de ligação.
Conecte as interfaces necessárias conforme o projeto; confirme no datasheet os pinos, o cabeamento e os requisitos de cada conexão.
Após a montagem e conexão, valide a inicialização, a comunicação e a operação da tela no sistema antes de liberar o equipamento.

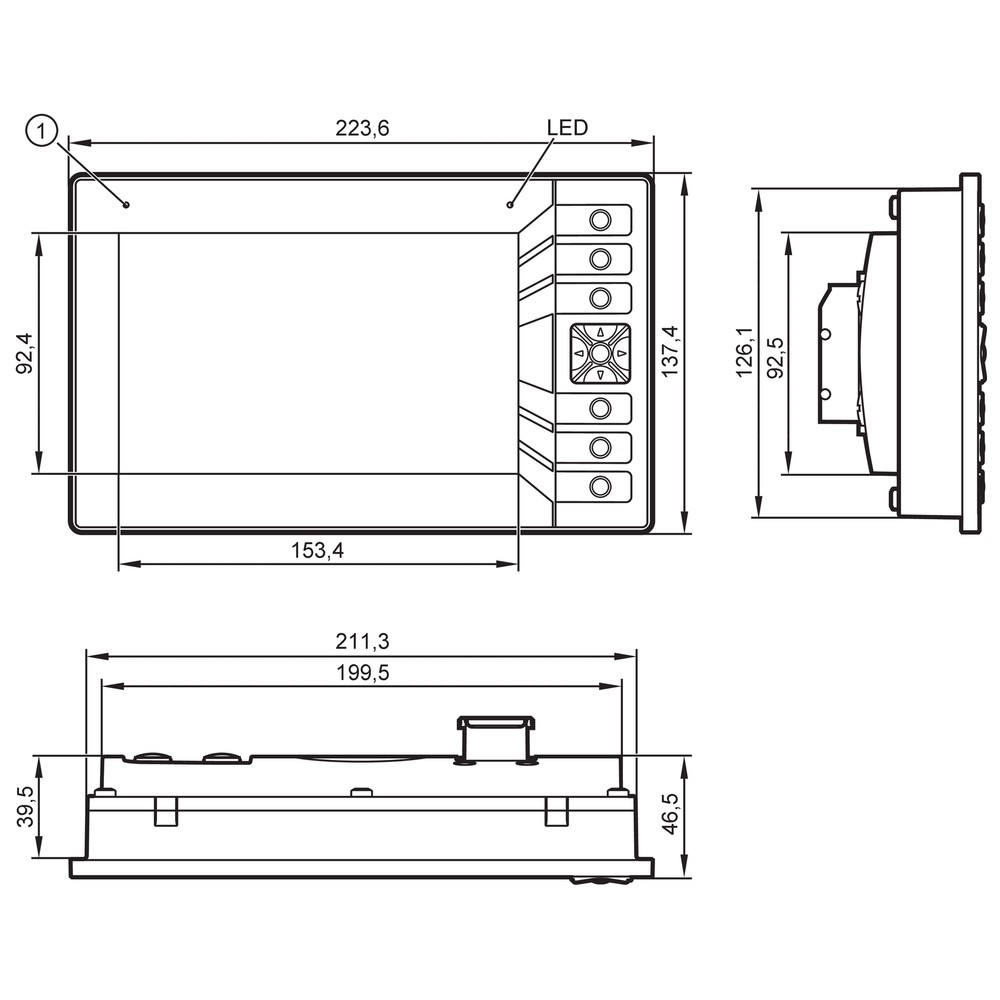

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não liga ou reinicia durante a operação.	Alimentação fora da faixa especificada ou conexão elétrica inadequada; a causa deve ser confirmada no circuito.	Meça a tensão nos terminais do equipamento durante a operação e compare com a faixa de 8…32 V DC; confira a ligação usando o datasheet.
A comunicação Ethernet, CAN ou USB não funciona.	Interface, cabeamento, configuração ou pinagem incompatível com o projeto; a ficha não especifica os protocolos ou parâmetros de rede.	Confirme a interface utilizada, a pinagem e a configuração no datasheet e verifique a conexão e os parâmetros do sistema associado.
A tela tátil responde de forma irregular.	Condição de uso ou configuração tátil; a ficha informa touchscreen PCAP otimizado para umidade e luvas, mas não detalha procedimentos de ajuste.	Teste a operação em condições controladas, verifique a superfície da tela e consulte a documentação do fabricante para configuração e diagnóstico.
O equipamento não encaixa ou fica desalinhado no painel.	Método de montagem ou dimensões do recorte diferentes dos especificados para a montagem faceada.	Confira as dimensões do equipamento e, se usar braçadeira faceada, meça o corte de painel indicado de 213 × 128 mm.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM CR1077 em português (Datasheet) Desenho em escala do CR1077 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM CR1077 e para quem ele serve?

É um display gráfico programável ecomatDisplay para controle de máquinas móveis. A ficha informa tela tátil de 7 pol. e interfaces Ethernet, CAN e USB.

O que acompanha o CR1077 na embalagem?

A ficha fornecida não informa os itens incluídos na embalagem. Confirme o conteúdo com o fornecedor antes da compra.

Quais interfaces de comunicação o CR1077 tem?

O CR1077 oferece Ethernet, CAN e USB. A ficha informa duas interfaces Ethernet, quatro CAN e duas USB; confirme no datasheet os protocolos e detalhes de conexão necessários ao projeto.

O CR1077 funciona com qualquer alimentação DC?

Não: a faixa de operação informada é de 8 a 32 V DC, com tensão nominal indicada de 12/24 V DC. Sistemas fora dessa faixa não atendem à especificação apresentada.

O CR1077 serve para operar fora de −35 a 65 °C?

A ficha especifica operação entre −35 e 65 °C e não declara operação fora dessa faixa. Para temperaturas diferentes, consulte o fabricante antes de selecionar o equipamento.

Posso usar o CR1077 em uma instalação que não tenha rede CAN?

A ausência de rede CAN, por si só, não é indicada como incompatibilidade; o equipamento também tem Ethernet e USB. A escolha depende das interfaces exigidas pelo sistema e da configuração documentada pelo fabricante.

O display fica sem imagem; o que devo verificar antes de trocar?

Verifique primeiro a alimentação dentro da faixa de 8…32 V DC e as conexões elétricas conforme o datasheet. Se a alimentação estiver correta, siga o diagnóstico do fabricante para avaliar inicialização e display.

A tela tátil não responde como esperado; preciso substituir o equipamento?

Não conclua que o display está defeituoso antes de verificar a superfície da tela, as condições de uso e a configuração. O modelo usa touchscreen PCAP e a ficha informa otimização para umidade e luvas; consulte o fabricante para os passos de diagnóstico.

Como decido entre o CR1077 e outro display?

Selecione o CR1077 se a tela tátil de 7 pol., a resolução de 800 × 480, as interfaces disponíveis e a faixa elétrica e térmica atenderem ao projeto. Compare com outra opção quando algum desses requisitos diferir; a ficha não especifica modelos alternativos.

Como faço a montagem faceada do CR1077?

A ficha lista montagem faceada com braçadeira e indica corte de painel de 213 × 128 mm. Consulte o desenho dimensional e o datasheet para detalhes de fixação e conexão.

GLOSSÁRIO TÉCNICO

TFT LCD

Tecnologia de display de cristal líquido colorido especificada para a tela do CR1077. (Ref.: display TFT LCD colorido com função tátil)

PCAP

Tecnologia de touchscreen capacitivo projetado indicada para reconhecer até 10 dedos. (Ref.: touchscreen PCAP)

CAN

Interface de comunicação presente no equipamento, com quatro interfaces informadas. (Ref.: interfaces CAN)

Embedded Linux

Sistema operacional embarcado informado para o display. (Ref.: sistema operacional)

IP 65 / IP 67

Graus de proteção declarados para o equipamento; as condições de montagem e ensaio devem ser confirmadas no datasheet. (Ref.: grau de proteção)
