Display IFM CR1074 7pol - Controle Máquinas Móveis

Pré-visualizar: CR1074 IFM - Display IFM Controle Máq. Móveis 7pol, 800x480, Eth/CAN

CR1074 IFM - Display IFM Controle Máq. Móveis 7pol, 800x480, Eth/CAN

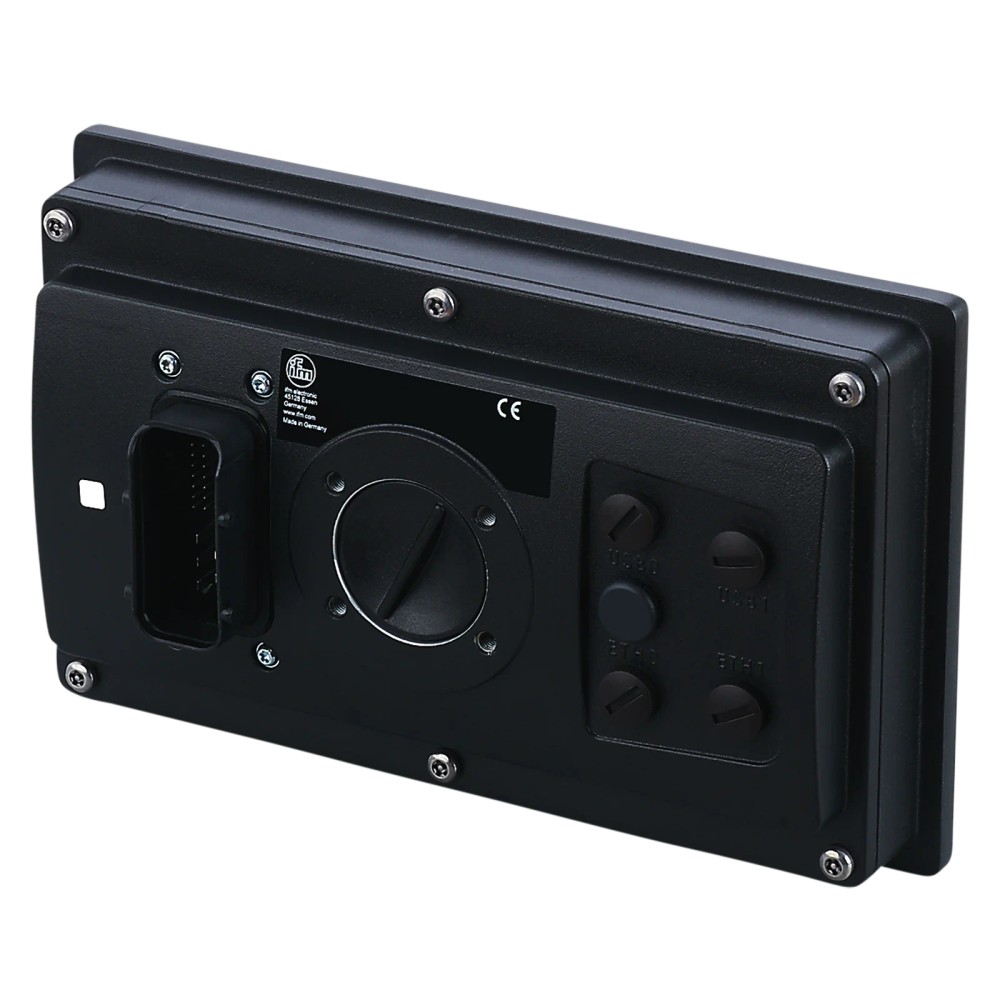

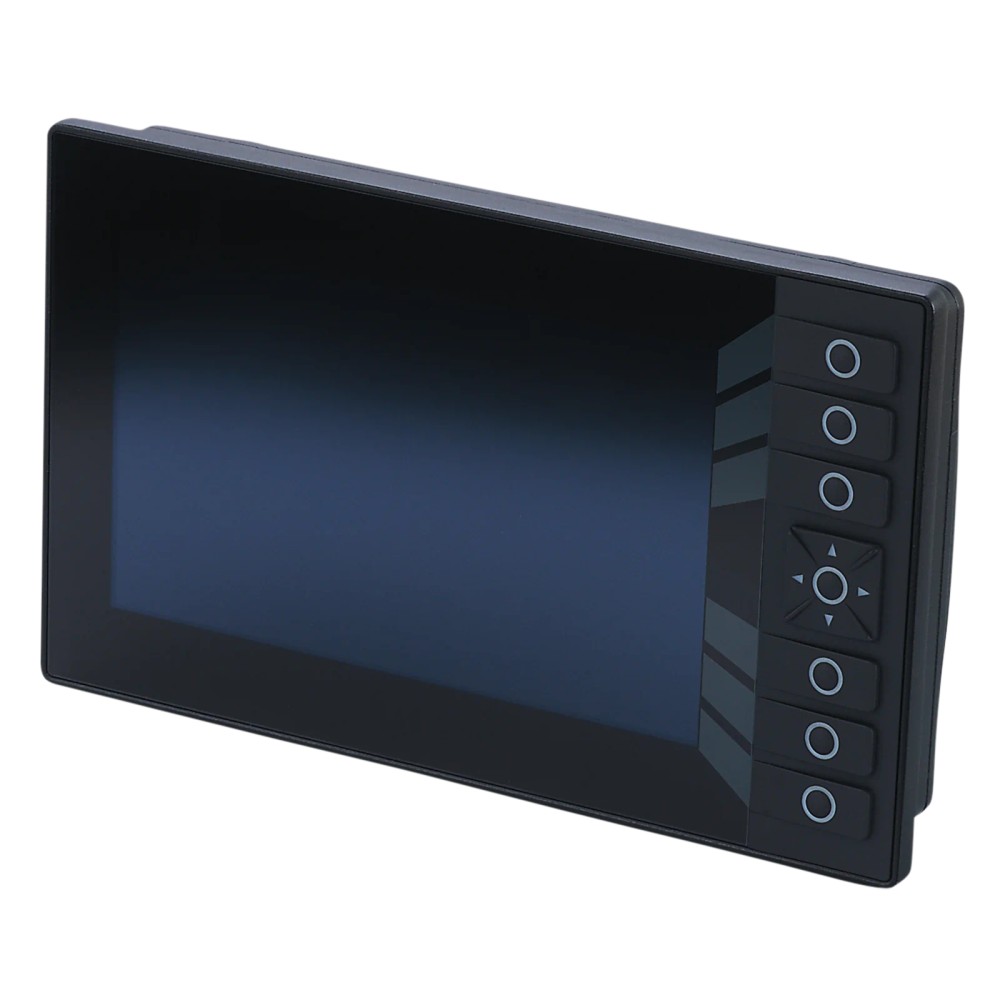

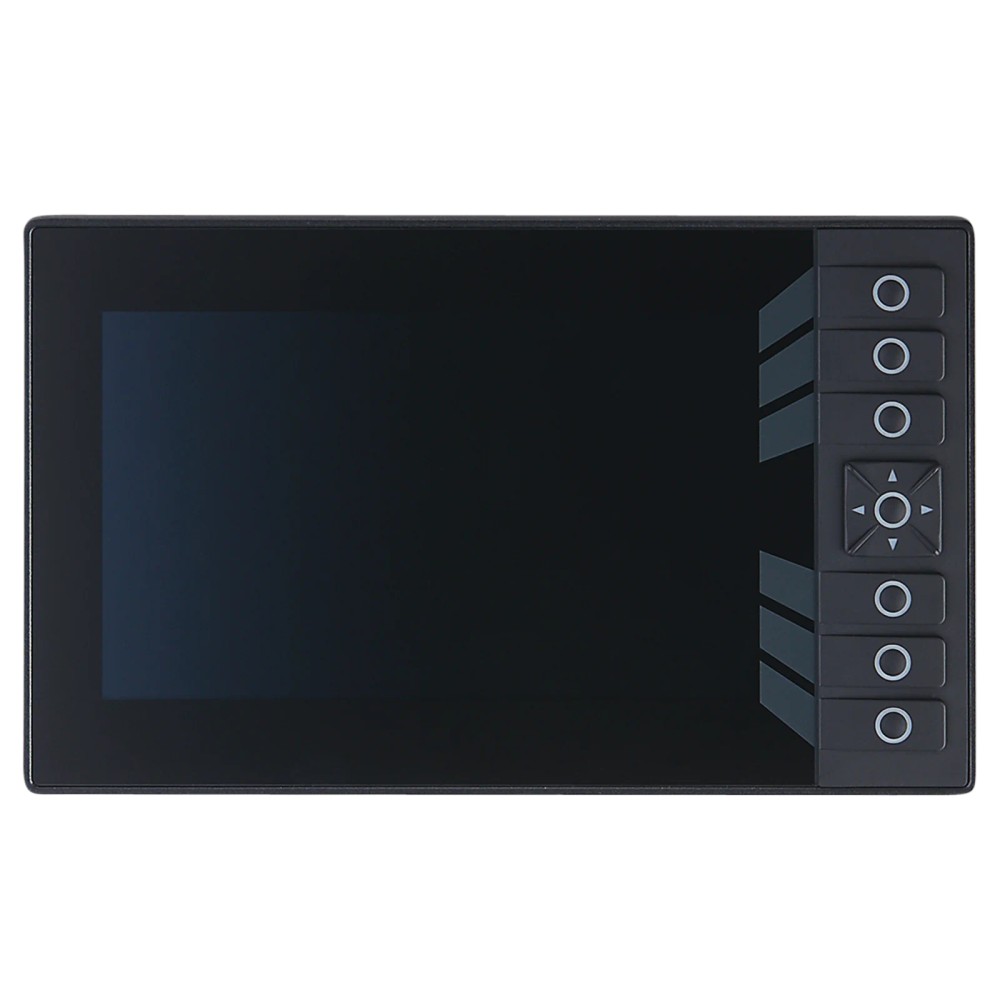

Imagem meramente ilustrativa

R$ 18.728,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR1074
EAN: 4021179323703
NCM do produto: 85371090

Destaques do Produto Aplicação Controle de...mais

Fechar menu

Saiba mais sobre: "CR1074 IFM - Display IFM Controle Máq. Móveis 7pol, 800x480, Eth/CAN"

Destaques do Produto

Aplicação

Controle de máquinas móveis

Tamanho e resolução

7 pol.; 800 × 480

Comunicação

Ethernet, 2 interfaces CAN e USB

Alimentação

8...32 V DC

Programação

CODESYS 3.5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o CR1074 IFM — Display gráfico programável para controle de máquinas móveis, 7 pol., 800 × 480, Ethernet/CAN

O IFM CR1074 é um display gráfico programável destinado ao controle e ao diálogo com máquinas móveis. Possui tela colorida de 7 polegadas com resolução de 800 × 480, processador ARM Dual Core de 64 bits a 800 MHz e interfaces Ethernet, CAN e USB. A programação indicada na ficha é feita com CODESYS 3.5.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Display gráfico programável
Aplicação indicada	Controle de máquinas móveis
Tela	Colorida, 7 pol.; formato 16:10
Resolução	800 × 480
Processador	ARM Dual Core 64 Bit, 800 MHz
Memória	1 GByte RAM; 2 GByte Flash
Interfaces	2 CAN; 1 Ethernet; 1 USB 2.0
Alimentação	8...32 V DC
Grau de proteção informado	IP 65; IP 67
Dimensões	137,4 × 223,6 × 46,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Projetos de controle e diálogo em máquinas móveis que utilizem display programável e atendam às condições elétricas e ambientais informadas.
Sistemas cuja arquitetura exija Ethernet, duas interfaces CAN e/ou USB, observando os protocolos disponíveis na ficha.
Instalações em que sejam adequados o formato de tela 7 pol., as dimensões do equipamento e a montagem de superfície ou embutida.

⚠ Considere outro se precisa de:

Não selecionar para alimentação fora da faixa especificada de 8...32 V DC.
Não considerar como substituto direto de outro display sem validar dimensões, montagem, pinagem, alimentação, protocolos e requisitos de programação.
A ficha não confirma compatibilidade universal com controladores, chicotes ou softwares de terceiros; validar a integração no projeto.

APLICAÇÕES E USO

Aplicação declarada: controle de máquinas móveis, com funções de processo e diálogo.
Possibilidade de integração: sistemas com comunicação Ethernet ou CAN, desde que a rede, os protocolos, a configuração do software e a instalação elétrica sejam compatíveis com o projeto.
Para instalação em ambiente sujeito a variações de temperatura, vibração, choque ou umidade, verificar os limites e condições de ensaio indicados na ficha e no datasheet.
A ficha não identifica modelos específicos de máquinas, controladores ou chicotes compatíveis; confirmar a integração elétrica e mecânica antes da compra.

COMO ESCOLHER

Antes de comprar o CR1074 IFM — Display gráfico programável para controle de máquinas móveis, 7 pol., 800 × 480, Ethernet/CAN, verifique estes pontos:

Escolha o CR1074 quando

A aplicação for controle de máquina móvel e o projeto exigir display gráfico programável de 7 pol., resolução 800 × 480, interfaces Ethernet/CAN/USB e alimentação entre 8 e 32 V DC.

Avalie outra configuração quando

A aplicação exigir tamanho ou resolução de tela diferentes, alimentação fora da faixa indicada, interfaces ou protocolos não listados, ou dimensões e método de montagem incompatíveis com o espaço disponível. Confirme os requisitos no datasheet e no projeto elétrico antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Display gráfico programável para controle de máquinas móveis	Descrição do dispositivo e aplicação informadas na ficha.
Descrição do dispositivo	Dispositivo de processo e de diálogo	Função indicada pelo fabricante.
Marca e modelo	IFM CR1074	Identificação do produto; SKU e part number CR1074.
GTIN	4021179323703	Identificador comercial informado no anúncio.
Categoria	Automação móvel	Categoria indicada no anúncio.

Display e operação
Tipo de display	Colorido	Característica da tela.
Tamanho	7 pol.	Diagonal informada na ficha.
Resolução	800 × 480	Resolução do display.
Formato	16:10	Proporção informada.
Profundidade de cor	18 Bit	Especificação de cor.
Iluminação de fundo	LED	Tipo de iluminação do display.
Luminosidade	< 800 cd/m²; ajustável de 0 a 100%, em passos de 1%	Valores e ajuste indicados na ficha.
Proporção de contraste	1000:1	Especificação informada para a tela.
Elementos operacionais	6 elementos operacionais; 1 interruptor de balancim com botão	Quantidade e tipo informados.
LED de status	1 LED RGB	Indicador de status informado.
Saída de áudio	Stereo Line-Out	Recurso indicado na ficha.
Vida útil informada	Botão: 1.000.000 acionamentos; interruptor de balancim com botão: 1.000.000 acionamentos; display LED: > 70.000 h	Valores declarados na ficha; condições de uso podem afetar a vida útil.

Processamento, memória e software
Processador	ARM Dual Core 64 Bit, 800 MHz	Especificação do processador.
Memória de trabalho	1 GByte RAM	Capacidade de memória de trabalho.
Memória de massa	2 GByte Flash	Capacidade de armazenamento flash.
Sistema operacional	Embedded Linux 4.14	Versão indicada na ficha.
Software de programação	CODESYS 3.5	Ambiente de programação informado.
Clock de tempo real	Sim; UTC, bateria armazenada	Recurso indicado na ficha.

Alimentação e consumo
Tensão de operação	8...32 V DC	Faixa de operação informada.
Tensão nominal DC	12 / 24 V	Valores nominais indicados.
Consumo de corrente	< 1125 mA; a 24 V DC, com saídas comutadas: < 5000 mA	Valores informados na ficha; considerar a condição especificada para saídas comutadas.
Consumo de potência	27 W	Valor indicado na ficha.

Interfaces e comunicação
Quantidade de interfaces CAN	2	Número de interfaces CAN informado.
Interface CAN	Interface 2.0 A/B ISO 11898	Padrão informado.
Protocolos CAN	CANopen; SAE J1939; protocolo livre	Protocolos listados na ficha.
Perfis CAN	CiA DS 301 Version 4; CiA DS 401 Version 1.4	Perfis informados.
Taxa de transmissão CAN	20 kBit/s...1 MBit/s	Faixa indicada.
Quantidade de interfaces Ethernet	1	Número de interfaces informado.
Padrão Ethernet	10Base-T; 100Base-TX	Padrões de transmissão listados.
Taxa Ethernet	100 MBit/s	Valor indicado na ficha.
Protocolos Ethernet	TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP	Protocolos listados.
Nota Ethernet	OPC UA Micro Embedded Device Server	Descrição adicional informada para Ethernet.
Quantidade de interfaces USB	1	Número de interfaces informado.
Versão USB	2.0	Versão indicada.
Taxa USB	< 480 MBit/s	Valor indicado na ficha.

Conexões elétricas e sinais
ETH0	1 TxD+; 2 RxD+; 3 TxD-; 4 RxD-; blindagem ligada ao invólucro	Atribuição informada na ficha; conferir o documento original antes da conexão.
USB0	1 +5 V DC; 2 - Data; 3 + Data; 4 ID; 5 GND; blindagem ligada ao invólucro	Atribuição informada na ficha; conferir o documento original antes da conexão.
Conector AMP	84 CAN0_L; 85 CAN1_L; 89 SERVICE1; 92 CAN0_H; 93 CAN1_H; 97 SERVICE0; 104 AUDIO_OUT_R; 105 AUDIO_OUT_L; 106 VIDEO0_SIGNAL; 107 VIDEO1_SIGNAL; 112 AUDIO_OUT_R+; 113 AUDIO_OUT_L+; 114 VBB0; 119 VBB15; 120 GND; 121 VBB30	Pinos e sinais listados na ficha; consultar o desenho de conexão do fabricante para instalação.

Proteção, materiais e dimensões
Grau de proteção	IP 65; IP 67	Classificações listadas na ficha; observar condições de instalação e conexão definidas pelo fabricante.
Material do invólucro	Fundição de alumínio revestido com pó	Material construtivo informado.
Material do display	Vidro antirreflexo e endurecido	Material informado para a tela.
Formato do invólucro	Retangular	Descrição geométrica informada.
Dimensões	137,4 × 223,6 × 46,5 mm	Dimensões informadas; confirmar orientação e recorte no desenho dimensional.
Montagem	Montagem de superfície / montagem embutida	Métodos listados na ficha.
Peso	1.476,5 g no atributo de peso do catálogo	O contexto também contém um valor divergente de 136,5 g; confirmar o peso com o datasheet ou fornecedor antes de usar para projeto.

Condições ambientais e mecânicas
Temperatura de operação	-35...65 °C	Faixa informada.
Temperatura de armazenamento	-35...85 °C	Faixa informada.
Umidade relativa máxima	90%, sem condensação	Condição ambiental informada.
Grau de sujidade	2	Valor indicado na ficha.
Altitude máxima	3000 m acima do nível do mar	Limite informado.
Resistência à vibração	ISO 16750-3 Test VII aleatório, instalação na carroceria; EN 60068-2-6, seno 10...500 Hz / 10 ciclos por eixo	Ensaios listados na ficha.
Resistência duradoura ao choque	ISO 16750-3, 30 g, 6 ms / 24.000 choques	Condição de ensaio informada.
Teste de névoa salina	EN 60068-2-52, grau de severidade 3 / veículo motor	Ensaio listado.
Alteração rápida de temperatura e umidade	EN 60068-2-30: calor úmido cíclico, limite superior 55 °C, 6 ciclos; EN 60068-2-78: 40 °C, 93% rH, 21 dias	Condições de ensaio informadas.

Compatibilidade eletromagnética
Referências EMC	UN/ECE-R10; DIN EN 61000-6-2; DIN EN 61000-6-4; ISO 7637-2	Normas e ensaios listados no contexto do produto.
Resistência à interferência	100 V/m	Valor associado à informação UN/ECE-R10 na ficha.
Ensaios ISO 7637-2	Pulso 1, severidade 4, estado funcional C (24 V); pulso 2a, severidade 4, estado funcional A (24 V); pulso 2b, severidade 4, estado funcional C (24 V); pulso 3a, severidade 4, estado funcional A (24 V); pulso 3b, severidade 4, estado funcional A (24 V)	Detalhes disponíveis no contexto; consultar datasheet para a especificação completa dos ensaios.

Dados de confiabilidade e classificação
MTTF	45 anos	Valor de MTTF informado no catálogo; não representa garantia nem vida útil assegurada.
NCM	8537.10.90	Classificação fiscal informada.
Unidades por embalagem	1 peça	Quantidade indicada no contexto.

COMPATIBILIDADE

Comunicação

• Ethernet: TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP; padrão 10Base-T/100Base-TX, taxa de transmissão de 100 MBit/s.

• CAN: CANopen, SAE J1939 e protocolo livre; interface 2.0 A/B ISO 11898; taxa de transmissão de 20 kBit/s a 1 MBit/s; perfis informados CiA DS 301 Version 4 e CiA DS 401 Version 1.4.

• USB 2.0; taxa de transmissão informada inferior a 480 MBit/s.

• Programação: CODESYS 3.5. A ficha indica Embedded Linux 4.14.

Conexões

Elétrica Alimentação em corrente contínua de 8...32 V DC. A ficha lista conexão elétrica ETH0, USB0 e conector AMP com sinais CAN, alimentação, terra, serviço, áudio e vídeo. Consulte o datasheet para atribuição completa dos pinos e conexão do chicote; não conectar apenas com base na descrição resumida.

Processo Display de interface homem-máquina para controle e diálogo em máquinas móveis. A conexão ao processo é feita por integração elétrica e de comunicação com o sistema da máquina; não há conexão de processo mecânica especificada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquina móvel com alimentação DC dentro de 8...32 V e necessidade de display gráfico programável.	✓	A aplicação e a faixa de alimentação estão informadas para o CR1074.
Rede que utilize CANopen, SAE J1939 ou protocolo CAN livre, com velocidade dentro de 20 kBit/s a 1 MBit/s.	✓	Esses protocolos e a faixa de transmissão constam na ficha; a integração depende da configuração do sistema.
Rede Ethernet que utilize TCP/IP, UDP, Modbus TCP, OPC UA ou EtherNet/IP.	✓	Os protocolos estão listados para a interface Ethernet do equipamento.
Instalação que exija alimentação fora de 8...32 V DC.	✗	A tensão de operação informada é 8...32 V DC.
Substituição sem conferir pinagem, dimensões, método de montagem e protocolos do equipamento existente.	✗	A ficha não declara compatibilidade universal com outros modelos; esses parâmetros precisam ser verificados no projeto e nos documentos do fabricante.

INSTALAÇÃO

Como instalar o CR1074 IFM — Display gráfico programável para controle de máquinas móveis, 7 pol., 800 × 480, Ethernet/CAN

Confirme no projeto que a alimentação DC está dentro de 8...32 V e que o circuito atende aos requisitos elétricos do equipamento.
Verifique no desenho dimensional o espaço disponível, as dimensões e a opção de montagem de superfície ou embutida.
Planeje a conexão ao sistema da máquina e identifique os sinais no datasheet; não deduza a pinagem a partir apenas dos nomes dos sinais.
Conecte alimentação, terra e interfaces conforme o esquema e as instruções oficiais do fabricante.
Configure as interfaces e os protocolos necessários ao projeto; use CODESYS 3.5 quando aplicável à programação do equipamento.
Após a montagem, valide a alimentação, a comunicação e a operação dos elementos de interface conforme o procedimento de comissionamento do sistema.

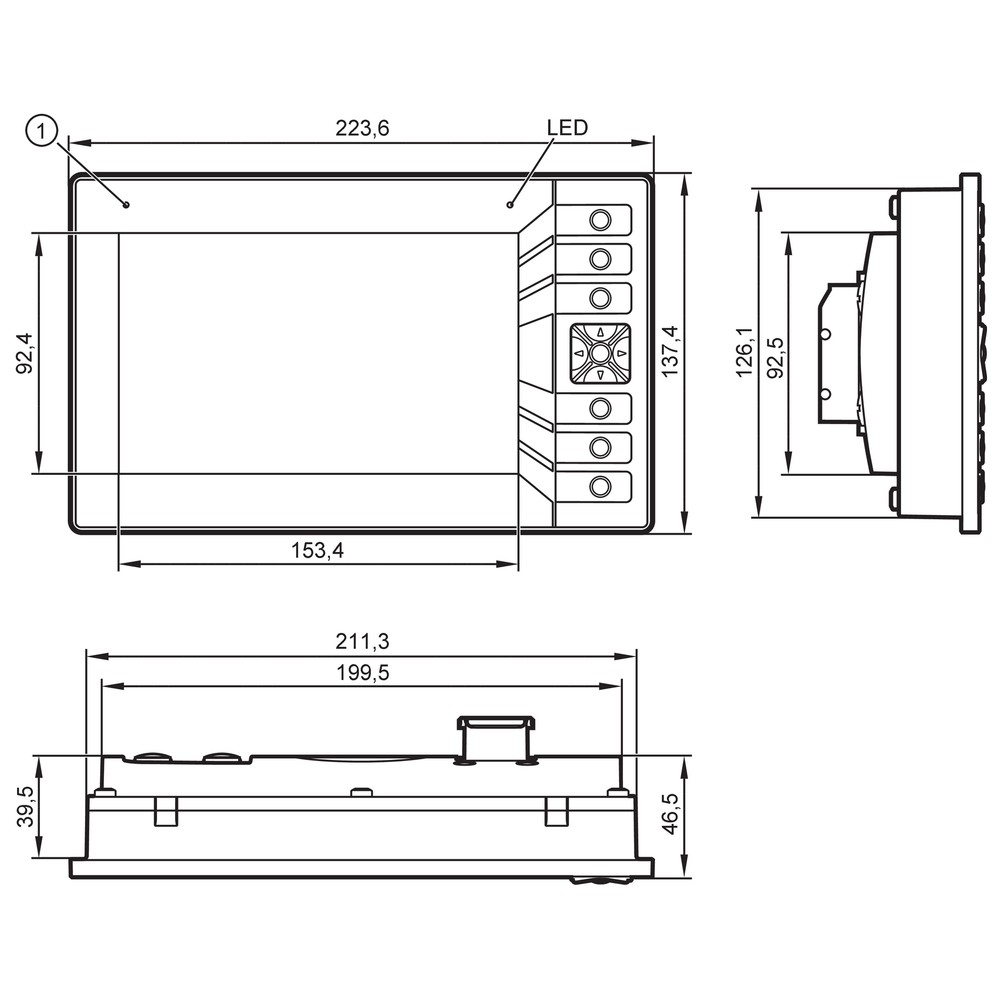

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display não inicializa.	Alimentação ausente, polaridade ou conexão incorreta, ou tensão fora da faixa de operação.	Meça a tensão DC no ponto de alimentação e confira a ligação e a pinagem com o datasheet antes de substituir o equipamento.
Sem comunicação pela Ethernet.	Configuração de rede, cabo ou conexão incompatível com a rede do sistema.	Confira o link físico, a configuração de rede e se o protocolo usado está entre os listados para Ethernet.
Sem comunicação CAN ou mensagens inconsistentes.	Protocolo, taxa de transmissão ou ligações CAN_H/CAN_L incompatíveis com a configuração da rede.	Compare protocolo e velocidade configurados com os parâmetros da rede e confira os sinais e a pinagem no documento oficial.
USB não reconhecido pelo sistema conectado.	Conexão ou configuração do dispositivo conectado incompatível, ou uso de atribuição de pinos incorreta.	Confirme a conexão USB0, a alimentação e os sinais conforme o datasheet e verifique o dispositivo e a configuração do sistema.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM CR1074 — português (Datasheet) Desenho em escala do CR1074 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM CR1074 e para que tipo de máquina serve?

É um display gráfico programável para controle e diálogo em máquinas móveis. A ficha não especifica marcas ou modelos de máquina compatíveis.

Quais protocolos de comunicação estão indicados?

A ficha lista CANopen, SAE J1939 e protocolo CAN livre, além de TCP/IP, UDP, Modbus TCP, OPC UA e EtherNet/IP na Ethernet.

O produto acompanha cabos ou conectores?

A ficha do anúncio não informa acessórios inclusos. O campo de acessórios é apresentado vazio; confirme o conteúdo fornecido com o vendedor antes de planejar o chicote.

Posso usar o CR1074 com alimentação de 5 V DC?

Não: a faixa de operação informada é 8...32 V DC. Uma alimentação de 5 V fica fora dessa faixa.

Este display é indicado para uma máquina que exige tela maior que 7 polegadas?

A ficha especifica display de 7 polegadas; não confirma adequação a um requisito de tela maior. Verifique também a resolução e as dimensões físicas no desenho dimensional.

O display fica apagado; o que devo verificar antes de trocar?

Verifique primeiro a tensão DC no equipamento e a conexão de alimentação, comparando-as com a faixa e a pinagem do datasheet. A ficha não permite determinar a causa sem medições.

A comunicação CAN falha; qual é a primeira verificação?

Confira se a rede usa protocolo e taxa de transmissão compatíveis com os parâmetros listados para CAN e verifique CAN_H/CAN_L na pinagem oficial antes de substituir o display.

Como decidir entre o CR1074 e outro display?

Compare tamanho, resolução, alimentação, interfaces, protocolos, dimensões e método de montagem com os requisitos do projeto. O CR1074 é a opção correspondente quando esses parâmetros atendem à aplicação.

Como instalar o CR1074 sem comprometer a conexão?

Use o desenho dimensional para planejar a montagem e o datasheet para identificar a pinagem e conectar alimentação e sinais. A ficha lista montagem de superfície ou embutida.

O que devo fazer se o peso for um requisito de projeto?

Confirme o peso com o datasheet ou fornecedor antes de dimensionar o suporte: os dados disponíveis no contexto divergem entre 1.476,5 g e 136,5 g.

GLOSSÁRIO TÉCNICO

CAN

Interface de comunicação utilizada em sistemas de máquinas; a ficha lista CANopen, SAE J1939 e protocolo livre. (Ref.: interface CAN 2.0 A/B ISO 11898; 20 kBit/s...1 MBit/s)

Ethernet

Interface de rede para comunicação de dados com os protocolos indicados na ficha. (Ref.: 10Base-T; 100Base-TX; 100 MBit/s)

CODESYS

Ambiente de programação indicado para o display. (Ref.: CODESYS 3.5)

Classificação de proteção do invólucro informada pelo fabricante; a adequação depende também das condições de instalação. (Ref.: IP 65; IP 67)

MTTF

Tempo médio até falha, parâmetro estatístico informado no catálogo e não equivalente a garantia ou vida útil assegurada. (Ref.: 45 anos)
