Display Gráfico IFM CR0452 4.3pol

Pré-visualizar: CR0452 IFM - Display Gráfico BasicDisplay XL Controle de Máquinas Móveis 4.3pol 480x272 CAN

CR0452 IFM - Display Gráfico BasicDisplay XL Controle de Máquinas Móveis 4.3pol 480x272 CAN

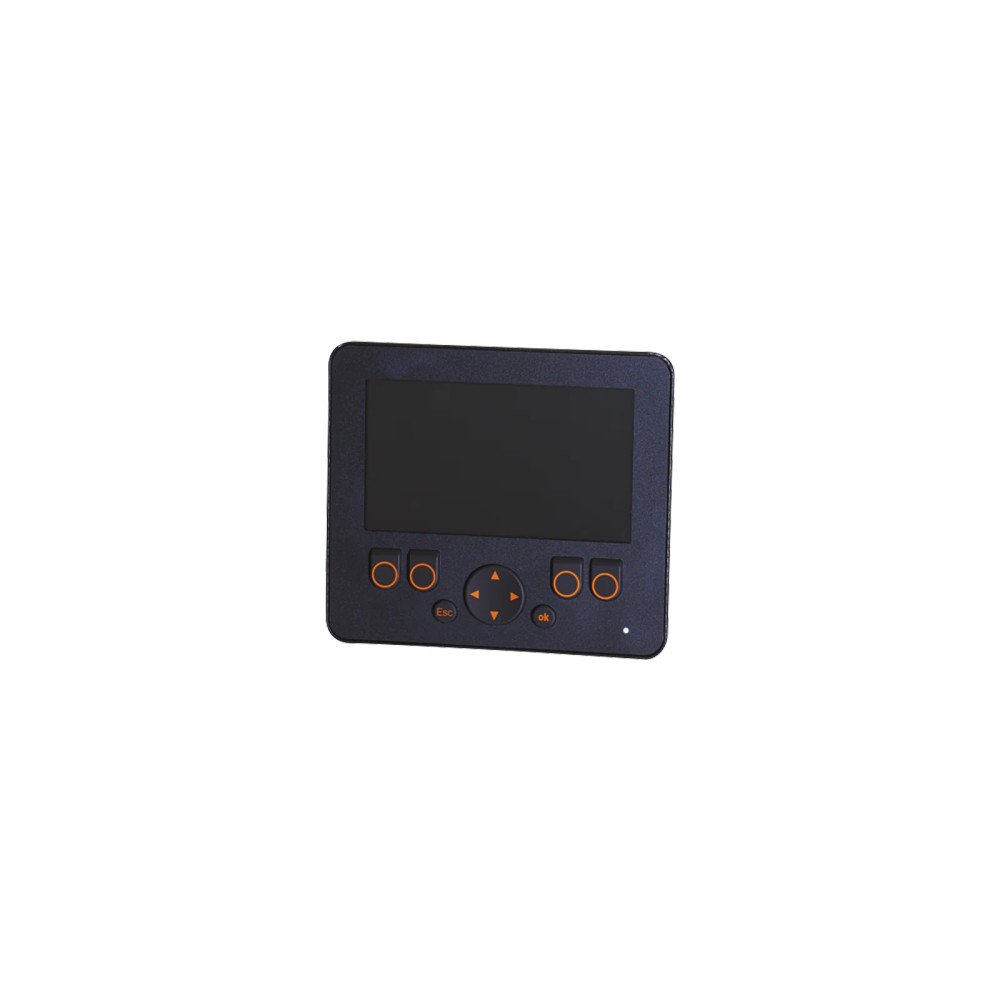

Imagem meramente ilustrativa

R$ 5.840,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR0452
EAN: 4021179274869
NCM do produto: 85371090

Destaques do Produto Aplicação Controle de...mais

Fechar menu

Saiba mais sobre: "CR0452 IFM - Display Gráfico BasicDisplay XL Controle de Máquinas Móveis 4.3pol 480x272 CAN"

Destaques do Produto

Aplicação

Controle de máquinas móveis

Tela

Colorida, 4,3", resolução 480 × 272

Alimentação

8…32 V DC

Comunicação

1 interface CAN

Conector

M12 codificação A, 5 posições

Montagem

De superfície ou embutida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Display gráfico programável IFM CR0452 BasicDisplay XL, 4,3", 480 × 272, CAN

O IFM CR0452 é um display gráfico programável destinado ao controle de máquinas móveis. Possui tela colorida de 4,3 polegadas com resolução de 480 × 272, uma interface CAN e conexão elétrica M12. Opera com alimentação de 8 a 32 V DC e inclui seis teclas de função retroiluminadas e um interruptor de balancim.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Display gráfico programável para controle de máquinas móveis
Modelo	BasicDisplay XL / R360
Tamanho e tipo de display	4,3"; colorido
Resolução	480 × 272
Comunicação	1 interface CAN
Tensão de operação	8…32 V DC
Conexão elétrica	1 × M12, codificação A, 5 posições
Elementos operacionais	6 teclas de função retroiluminadas programáveis e 1 interruptor de balancim para cursor
Montagem	De superfície ou embutida
Dimensões e peso	109,5 × 124,5 × 40,5 mm; 291,5 g conforme atributo do catálogo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Projetos de controle de máquinas móveis que necessitem de display gráfico programável, interface CAN e alimentação dentro da faixa de 8…32 V DC.
Instalações que comportem montagem de superfície ou embutida e conexão elétrica M12 codificação A.

⚠ Considere outro se precisa de:

Aplicações que exijam resolução, tamanho de tela, interfaces de comunicação ou conexões diferentes das especificadas para o CR0452; valide os requisitos no datasheet antes da seleção.
Aplicações que não disponham de alimentação DC entre 8 e 32 V ou que não sejam projetadas para comunicação CAN.

APLICAÇÕES E USO

Aplicação declarada: operação e controle de máquinas móveis por meio de display gráfico programável. A ficha especifica alimentação DC de 8…32 V e uma interface CAN; a integração depende da compatibilidade elétrica e da configuração CAN do sistema.
Possibilidade de projeto: instalação em painel de máquina móvel, embutida ou sobre superfície, desde que o espaço e a abertura sejam conferidos no desenho dimensional. A ficha não informa grau de proteção, resistência ambiental ou condições de montagem adicionais; valide esses requisitos com o fabricante.

COMO ESCOLHER

Antes de comprar o Display gráfico programável IFM CR0452 BasicDisplay XL, 4,3", 480 × 272, CAN, verifique estes pontos:

Escolha o CR0452 quando

A máquina móvel requer display colorido programável de 4,3", resolução 480 × 272, uma interface CAN, alimentação de 8…32 V DC e conexão M12 codificação A.

Avalie outra configuração quando

O projeto exigir faixa de alimentação, protocolo, número de interfaces, formato de conexão ou características de display diferentes. A ficha disponível não especifica opções alternativas; compare os requisitos com os dados oficiais do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação do fabricante conforme dados do anúncio e catálogo.
Modelo	BasicDisplay XL; R360/BasicDisplay XL	Designação do modelo informada no catálogo.
Tipo de produto	Display gráfico programável	Categoria funcional do equipamento.
Aplicação	Controle de máquinas móveis	Aplicação declarada nos dados do anúncio.
SKU e part number	CR0452	Código de identificação do produto.
GTIN	4021179274869	Identificador comercial informado no anúncio.
NCM	8537.10.90	Classificação fiscal fornecida no catálogo.

Display e elementos de operação
Tipo de display	Colorido	Característica da tela indicada no anúncio e no catálogo.
Tamanho do display	4,3"	Diagonal informada para a tela.
Resolução do display	480 × 272	Resolução indicada para o display.
Iluminação de fundo	LED	Tecnologia de iluminação de fundo informada no catálogo.
Elementos operacionais	6 teclas de função retroiluminadas livremente programáveis e 1 interruptor de balancim para função de cursor	Elementos de operação indicados nos dados técnicos.
Função CLP conforme IEC 61131-3	Sim	A função é indicada como disponível na ficha; consulte a documentação do fabricante para programação e configuração.

Dados elétricos
Tensão de operação	8…32 V DC	Faixa de alimentação especificada.
Conexão elétrica	1 × M12; codificação A, 5 posições	Tipo e quantidade de conexão elétrica informados.
Pinagem	1: não conectado; 2: 8…32 V DC; 3: GND; 4: CAN_H; 5: CAN_L	Atribuição de pinos fornecida na ficha do produto.

Interfaces e comunicação
Quantidade de interfaces CAN	1	Número de interfaces CAN informado no catálogo.
Protocolo ou perfil CAN	Não especificado nos dados disponíveis	Consulte o datasheet e a documentação do fabricante para confirmar perfil, velocidade e configuração.

Dados mecânicos e montagem
Formato do invólucro	Retangular	Formato indicado no catálogo.
Dimensões	109,5 × 124,5 × 40,5 mm	Dimensões externas informadas para o produto.
Tipo de montagem	Montagem de superfície ou montagem embutida	Opções de montagem declaradas no catálogo; verifique o desenho dimensional para a instalação.
Cor	Preto	Cor do produto conforme dados do anúncio.
Detalhes dos botões	Laranja	Cor indicada para os detalhes dos botões.
Peso	291,5 g	Valor do atributo de peso do catálogo; há outro valor divergente de 136,5 g nos dados importados. Confirme o peso na documentação vigente.
MTTF	237 anos	Valor informado no catálogo; MTTF é uma referência estatística e não equivale a vida útil garantida.

Dados de fornecimento
Unidades por embalagem	1 peça	Quantidade por embalagem informada no catálogo.

COMPATIBILIDADE

Comunicação

• 1 interface CAN. A ficha não informa versão ou perfil do protocolo; confirme no datasheet e na documentação do projeto.

Conexões

Elétrica 1 × M12, codificação A, 5 posições. Pinagem informada: pino 1 não conectado; pino 2: 8…32 V DC; pino 3: GND; pino 4: CAN_H; pino 5: CAN_L.

Processo Não se aplica: é uma interface de operação e display, sem conexão de processo indicada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquina móvel com alimentação DC entre 8 e 32 V, barramento CAN e conector M12 codificação A compatível com a pinagem informada.	✓	A faixa de alimentação, a interface CAN e a conexão elétrica estão indicadas na ficha.
Sistema que exige comunicação por interface diferente de CAN.	✗	A ficha identifica uma interface CAN e não informa outras interfaces de comunicação.
Instalação que requer alimentação fora de 8…32 V DC.	✗	A tensão requerida estaria fora da faixa de operação especificada.
Projeto que requer protocolo CAN, perfil ou velocidade específicos.	✗	A ficha disponível não informa versão, perfil ou velocidade CAN; a compatibilidade não pode ser confirmada sem verificar a documentação do fabricante.

INSTALAÇÃO

Como instalar o Display gráfico programável IFM CR0452 BasicDisplay XL, 4,3", 480 × 272, CAN

Confirme no projeto que a aplicação é de controle de máquina móvel e que a alimentação disponível está entre 8 e 32 V DC.
Verifique as dimensões do equipamento e o espaço de instalação no desenho em escala antes de preparar o painel ou a superfície.
Selecione montagem de superfície ou embutida conforme o projeto e as instruções oficiais do fabricante.
Com a alimentação desligada, conecte o cabo ao conector M12 codificação A conforme a pinagem especificada.
Ligue os sinais de CAN_H e CAN_L ao barramento correspondente e confirme a configuração de comunicação no projeto; a ficha não especifica perfil ou velocidade CAN.
Energize o equipamento e valide alimentação, comunicação e operação dos elementos de interface conforme o manual ou a documentação do fabricante.

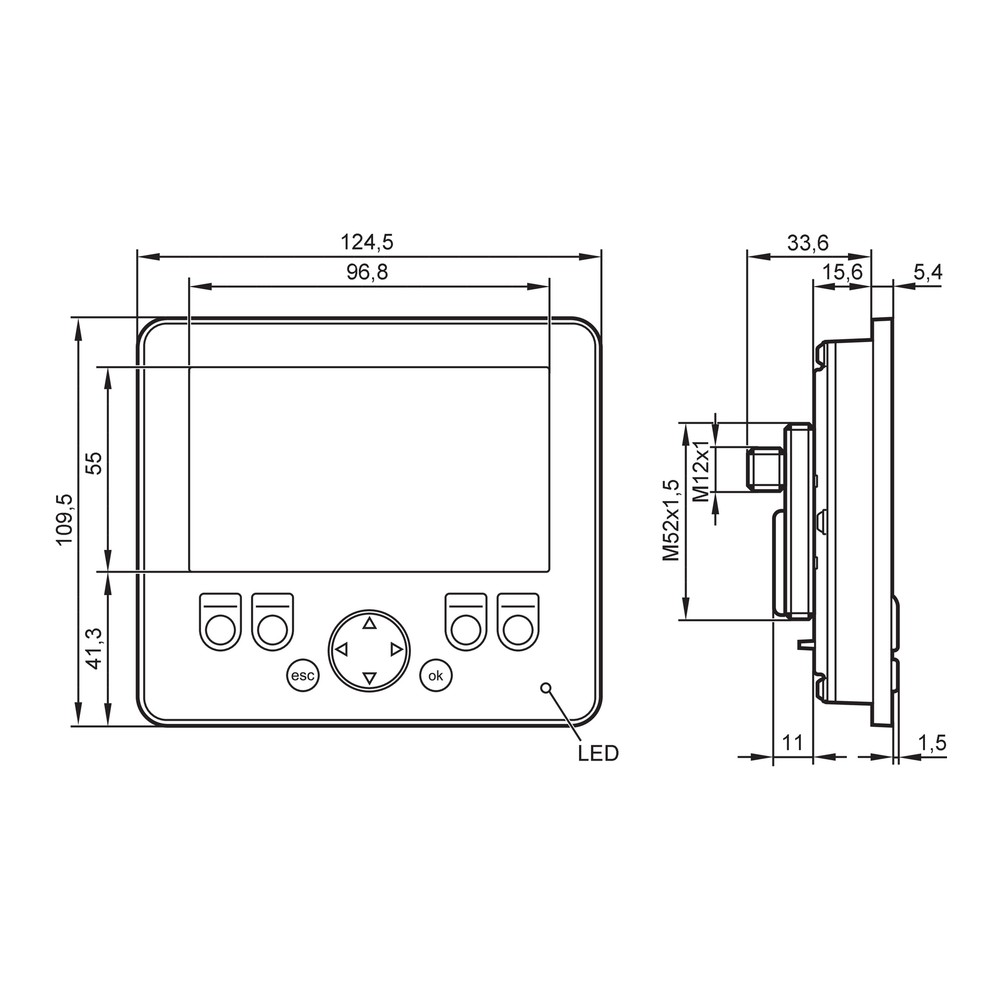

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não liga.	Alimentação ausente, fora da faixa especificada ou conexão incorreta no M12.	Meça a alimentação nos pinos 2 e 3 do conector e confira a pinagem e a faixa de 8…32 V DC.
A interface liga, mas não há comunicação CAN.	Ligação incorreta de CAN_H ou CAN_L, ou configuração de rede incompatível; a ficha não especifica perfil ou velocidade CAN.	Confira os pinos 4 e 5, a continuidade da ligação e os parâmetros de comunicação definidos no projeto e na documentação do fabricante.
A tela está ativa, mas as informações ou funções esperadas não aparecem.	Configuração ou aplicação programada inadequada para o sistema.	Verifique a configuração do display e do programa conforme a documentação de engenharia do projeto; a ficha não fornece detalhes de software.
O equipamento não se encaixa na posição planejada.	A abertura ou o espaço de montagem não corresponde às dimensões do produto ou à montagem escolhida.	Compare o espaço disponível com as dimensões de 109,5 × 124,5 × 40,5 mm e consulte o desenho em escala antes de retrabalhar o painel.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM CR0452 em português (Datasheet) Desenho em escala do IFM CR0452 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM CR0452 e para quem ele serve?

É um display gráfico programável BasicDisplay XL para controle de máquinas móveis. Destina-se a projetos que utilizem interface CAN e alimentação de 8…32 V DC.

O que acompanha o CR0452 na embalagem?

A ficha informa uma peça por embalagem, mas não detalha acessórios ou cabos inclusos. Confirme o conteúdo de fornecimento com o fabricante.

O CR0452 comunica por CAN e qual é a pinagem do M12?

Sim, a ficha informa uma interface CAN. No M12 codificação A, os pinos são: 1 não conectado, 2 alimentação, 3 GND, 4 CAN_H e 5 CAN_L.

Posso usar o CR0452 com alimentação de 24 V DC?

A alimentação de 24 V DC está dentro da faixa especificada de 8…32 V DC. Verifique também a pinagem e os requisitos elétricos do sistema.

Este display serve para um sistema que exige comunicação diferente de CAN?

A ficha informa uma interface CAN e não lista outras interfaces. Portanto, não é possível confirmar compatibilidade com um sistema que exija outro tipo de comunicação.

O CR0452 pode ser ligado a uma rede CAN com qualquer perfil ou velocidade?

A ficha disponível não informa perfil, velocidade ou configuração CAN. Confirme esses parâmetros no datasheet completo e na documentação do fabricante antes da integração.

O display não liga; o que devo verificar antes de substituir?

Confira se a alimentação está entre 8 e 32 V DC e se chega corretamente aos pinos 2 e 3 do M12. Verifique também a conexão e a referência GND.

O display liga, mas não recebe dados CAN; o que pode estar acontecendo?

Uma causa possível é ligação incorreta de CAN_H ou CAN_L ou configuração incompatível da rede. Verifique os pinos 4 e 5 e compare os parâmetros da rede com a documentação do projeto.

Como escolher entre montagem embutida e de superfície?

O CR0452 admite as duas opções conforme o catálogo. Escolha conforme o painel e confira o desenho dimensional e as instruções do fabricante antes de preparar a instalação.

Preciso comprar um kit de instalação junto com o CR0452?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Como não há indicação de kit ou de itens adicionais necessários, confirme os requisitos de conexão e montagem do seu projeto com o fabricante.
