Controlador Programável IFM CR0403

Pré-visualizar: CR0403 IFM - Controlador Programável IFM Automação de Máquinas Móveis 24 I/O, 2 CAN, 8-32V DC

CR0403 IFM - Controlador Programável IFM Automação de Máquinas Móveis 24 I/O, 2 CAN, 8-32V DC

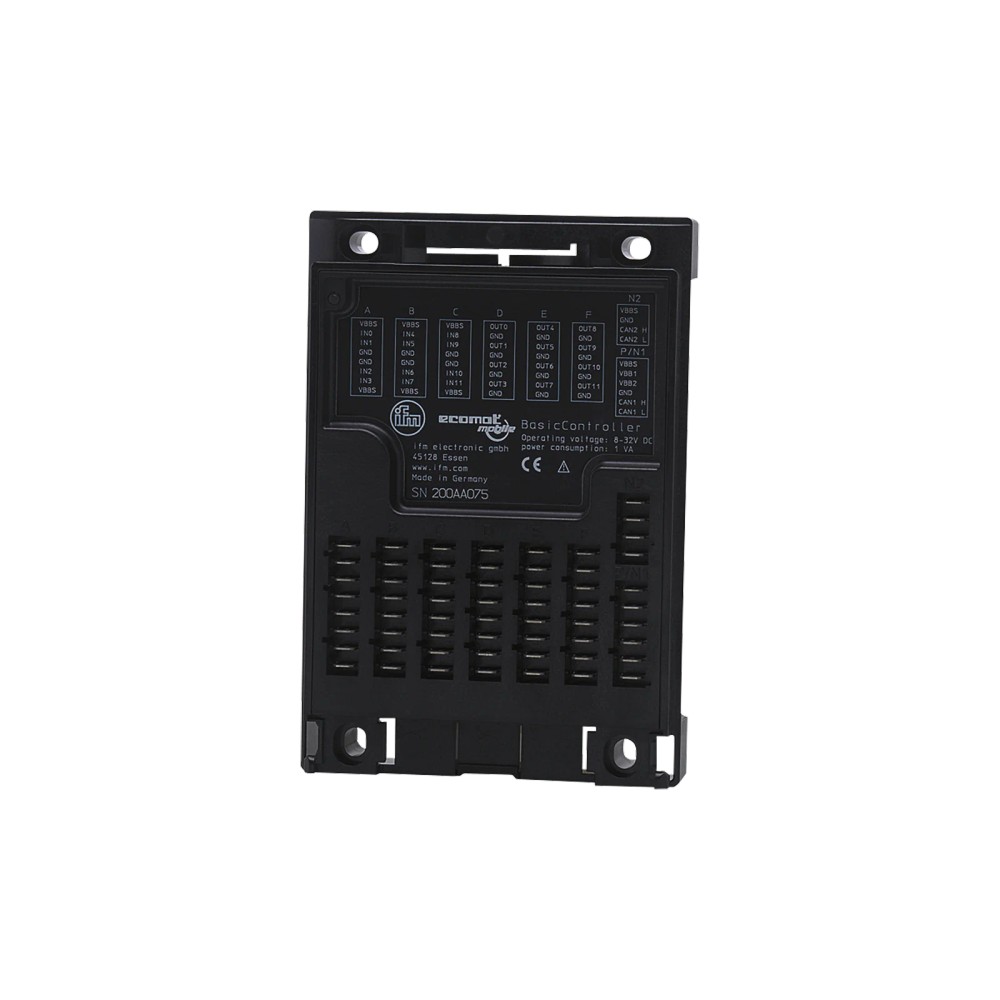

Imagem meramente ilustrativa

R$ 3.319,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR0403
EAN: 4021179247702
NCM do produto: 85371020

Destaques do Produto Alimentação 8...32 V...mais

Fechar menu

Saiba mais sobre: "CR0403 IFM - Controlador Programável IFM Automação de Máquinas Móveis 24 I/O, 2 CAN, 8-32V DC"

Destaques do Produto

Alimentação

8...32 V DC

Total de E/S

Interfaces CAN

Entradas digitais

Saídas digitais

Montagem indicada

Parede traseira

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM CR0403 R360 BasicController 12/12 — controlador programável para máquinas móveis, 24 E/S, 2 interfaces CAN, 8...32 V DC

O IFM CR0403 é um controlador programável básico destinado à automação de máquinas móveis. Reúne 24 entradas e saídas, duas interfaces CAN e alimentação de 8...32 V DC. A configuração informada inclui 12 entradas digitais, 12 saídas digitais e função de CLP conforme IEC 61131-3.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Modelo	CR0403
Aplicação	Máquinas móveis
Tensão de operação	8...32 V DC
Entradas e saídas totais	24
Entradas digitais	12
Saídas digitais	12
Interfaces CAN	2
Dimensões	163 × 112 × 25,5 mm
Função de CLP	Conforme IEC 61131-3

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Projetos de automação de máquinas móveis que necessitem de controlador programável com 24 E/S e duas interfaces CAN.
Aplicações cuja alimentação disponível esteja entre 8 e 32 V DC.
Instalações que comportem as dimensões de 163 × 112 × 25,5 mm e montagem na parede traseira.

⚠ Considere outro se precisa de:

Não selecione o produto se a alimentação do sistema estiver fora da faixa de 8...32 V DC.
Não o especifique quando o projeto exigir mais de 24 E/S ou mais de duas interfaces CAN, conforme os dados disponíveis.
A ficha não informa protocolo CAN específico, pinagem, conectores ou requisitos de rede; confirme esses pontos no datasheet antes de validar a integração.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: automação de máquinas móveis. A adequação deve ser validada conforme a quantidade e o tipo de sinais necessários, a alimentação disponível e os requisitos de comunicação do projeto.
Possibilidade de uso inferida a partir das interfaces e E/S informadas: controle de máquinas móveis que necessitem integrar sinais digitais, analógicos, de frequência ou resistência. A distribuição dos sinais e a compatibilidade com sensores e atuadores específicos precisam ser confirmadas no datasheet.
A ficha informa alimentação de 8...32 V DC. Não há dados fornecidos sobre temperatura ambiente, grau de proteção ou resistência a vibração; validar essas condições de operação na documentação do fabricante.

COMO ESCOLHER

Antes de comprar o IFM CR0403 R360 BasicController 12/12 — controlador programável para máquinas móveis, 24 E/S, 2 interfaces CAN, 8...32 V DC, verifique estes pontos:

Escolha o CR0403

Quando a aplicação for em máquina móvel e o projeto exigir a função de controlador programável, 24 E/S, duas interfaces CAN e alimentação dentro de 8...32 V DC.

Avalie outro controlador

Quando a contagem necessária de E/S ou interfaces CAN exceder os valores informados, ou quando a alimentação estiver fora da faixa especificada. Para requisitos de protocolo, tipo de sinal ou pinagem não detalhados na ficha, consulte o datasheet antes de definir outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Controlador programável para máquinas móveis	Classificação do produto.
Descrição	Controlador básico	Descrição informada para o equipamento.
Aplicação	Máquinas móveis	Área de aplicação declarada.
Marca	IFM	Fabricante informado no anúncio.
Modelo / SKU / Part number	CR0403	Identificação do modelo.
GTIN	4021179247702	Código de identificação comercial informado.
Categoria	Automação móvel	Categoria indicada no anúncio.

Alimentação elétrica
Tensão de operação	8...32 V DC	Faixa de alimentação informada.

Entradas e saídas
Quantidade total de entradas e saídas	24	Total declarado para o controlador.
Quantidade de entradas digitais	12	Quantidade informada.
Quantidade de saídas digitais	12	Quantidade informada.
Quantidade de entradas analógicas	4	Quantidade informada.
Tensão da entrada analógica	0...32 V	Faixa de tensão informada para entrada analógica.
Corrente da entrada analógica	0...20 mA	Faixa de corrente informada para entrada analógica.
Quantidade de entradas de frequência	4	Quantidade informada.
Quantidade de entradas de resistência	4	Quantidade informada.
Ajuste de parâmetros	Funções de entrada/saída	Possibilidade de ajuste informada para funções de E/S.

Saídas
Quantidade de saídas PWM	10	Quantidade informada.
Quantidade de saídas PWM-I	2	Quantidade informada.

Interfaces e função de controle
Quantidade de interfaces CAN	2	Quantidade informada; protocolo específico não detalhado nos dados disponíveis.
Função de CLP conforme IEC 61131-3	Sim	Conformidade funcional declarada na ficha.

Dados mecânicos e montagem
Dimensões	163 × 112 × 25,5 mm	Dimensões externas informadas.
Formato do invólucro	Retangular	Formato indicado nos dados do produto.
Tipo de montagem	Montagem da parede traseira	Tipo de montagem informado.
Peso	404,95 g	Valor do dataset do catálogo; há outro valor de peso divergente na mesma base, portanto confirmar no datasheet antes de usar para cálculo de massa.

Dados de confiabilidade
MTTF	111 anos	Valor listado no dataset do catálogo; não representa garantia nem vida útil assegurada.

Fornecimento e documentação
Unidades por embalagem	1 peça	Quantidade por embalagem informada.
Datasheet	https://media.ifm.com/dam/eee9f0fb-782a-4eff-8ef0-ecc6acdfdfc9/Original/CR0403-03_PT-BR.pdf	Documento técnico do fabricante indicado no anúncio.
Desenho em escala	https://media.ifm.com/dam/4a330f56-5ede-4b4f-ac8a-3c6ec3c9be67/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_E100_0064.png	Desenho indicado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Duas interfaces CAN; o protocolo e os parâmetros de comunicação não estão especificados nos dados disponíveis.

• Função de CLP conforme IEC 61131-3.

Conexões

Elétrica Alimentação de 8...32 V DC. O produto possui 12 entradas digitais, 12 saídas digitais, quatro entradas analógicas (0...32 V e 0...20 mA informados), quatro entradas de frequência e quatro entradas de resistência. A pinagem, o tipo de conexão elétrica e os detalhes de ligação devem ser confirmados no datasheet.

Processo Não se aplica como conexão de processo de fluido. É um controlador para integração elétrica em máquinas móveis; tipo de conector e pinagem não informados nos dados disponíveis.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquina móvel com alimentação entre 8 e 32 V DC e necessidade de até 24 E/S e duas interfaces CAN	✓	A aplicação, a faixa de alimentação, o total de E/S e a quantidade de interfaces CAN correspondem aos dados informados para o CR0403.
Sistema cuja alimentação esteja fora de 8...32 V DC	✗	A alimentação exigida ficaria fora da faixa de operação especificada.
Projeto que necessite de mais de 24 entradas e saídas ou mais de duas interfaces CAN	✗	Os requisitos ultrapassariam as quantidades informadas para este controlador.
Integração que exija confirmação de protocolo CAN, pinagem ou tipo de conector	✗	Esses detalhes não constam nos dados disponíveis; a compatibilidade não pode ser confirmada sem consultar o datasheet e validar a rede e a instalação.

INSTALAÇÃO

Como instalar o IFM CR0403 R360 BasicController 12/12 — controlador programável para máquinas móveis, 24 E/S, 2 interfaces CAN, 8...32 V DC

Confirme no datasheet que a faixa de alimentação de 8...32 V DC atende ao sistema da máquina.
Verifique espaço disponível e orientação de instalação considerando as dimensões de 163 × 112 × 25,5 mm.
Prepare a montagem na parede traseira conforme o desenho dimensional e os requisitos mecânicos do equipamento.
Identifique os sinais de entrada e saída necessários e confira a pinagem no datasheet antes de conectar os condutores.
Conecte alimentação, sinais de E/S e comunicação CAN conforme o esquema oficial do fabricante; não presuma pinagem ou protocolo.
Antes de colocar a máquina em operação, confira as ligações e valide a configuração das E/S e da comunicação conforme a documentação e o projeto.

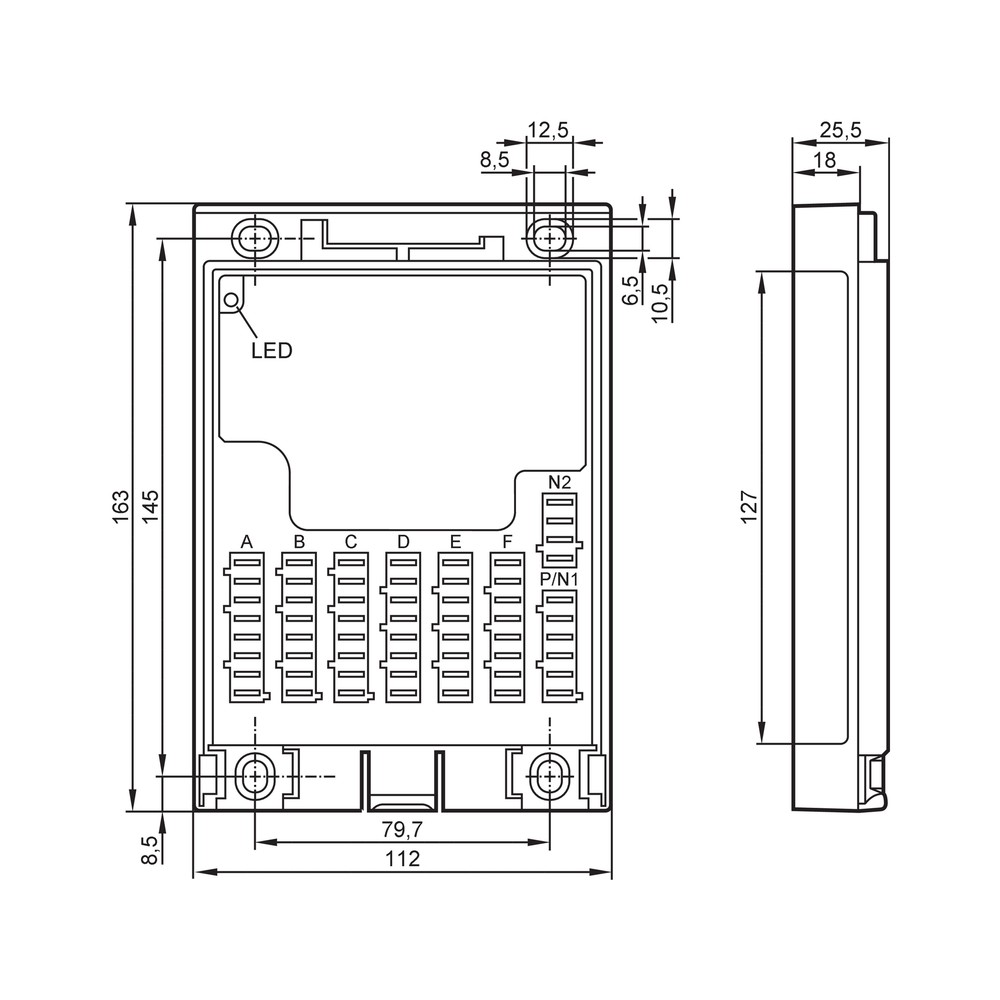

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não inicializa ou apresenta funcionamento instável.	A alimentação pode estar ausente ou fora da faixa especificada.	Meça a tensão nos terminais de alimentação e confirme que ela está entre 8 e 32 V DC, verificando também a ligação conforme o datasheet.
Uma entrada digital não muda de estado conforme o sinal aplicado.	Pode haver erro de ligação, sinal incompatível com a entrada ou configuração incorreta da função de E/S.	Confira a pinagem e o tipo de sinal no datasheet, verifique a tensão no ponto de entrada e revise a configuração da função correspondente.
Uma saída não comanda o dispositivo conectado.	A saída pode estar ligada incorretamente, configurada para uma função diferente ou associada a uma carga não validada para a aplicação.	Verifique a função configurada, a ligação e os requisitos elétricos da carga usando o datasheet; os limites elétricos de saída não estão detalhados nos dados disponíveis.
A comunicação pela rede CAN não funciona.	A ligação, a configuração ou os parâmetros de rede podem não corresponder ao sistema.	Confirme o esquema de ligação, a pinagem e os parâmetros de comunicação na documentação do fabricante e compare-os com os demais dispositivos da rede.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM CR0403 em português (Datasheet) Desenho em escala do CR0403 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM CR0403 e para que tipo de equipamento serve?

É um controlador programável básico para automação de máquinas móveis. A ficha informa 24 E/S, duas interfaces CAN e função de CLP conforme IEC 61131-3.

O que acompanha o controlador?

A informação disponível indica uma peça por embalagem, mas não especifica acessórios inclusos. Consulte o fornecedor ou a documentação do fabricante para confirmar o conteúdo da embalagem.

Ele serve para uma máquina alimentada fora de 8...32 V DC?

A ficha especifica operação entre 8 e 32 V DC, portanto não é indicado para alimentação fora dessa faixa.

Posso usar o CR0403 em uma aplicação que precisa de mais de duas interfaces CAN?

Não conforme os dados disponíveis: o controlador possui duas interfaces CAN. A ficha não detalha outros recursos de comunicação.

O que verificar se o controlador não liga?

Verifique a presença e o nível da alimentação nos terminais e confirme se está entre 8 e 32 V DC. Confira também a ligação conforme o datasheet antes de considerar a substituição.

O que pode causar falha de comunicação CAN?

Ligação ou configuração incompatível com a rede são causas possíveis. Confira a pinagem e os parâmetros de comunicação no datasheet e compare-os com os dispositivos conectados.

É melhor comprar este modelo ou procurar outro controlador?

O CR0403 corresponde a projetos que atendam à alimentação de 8...32 V DC e às quantidades de E/S e CAN informadas. Se o projeto exigir mais recursos, selecione outro controlador cujas especificações atendam aos requisitos.

A embalagem é um kit ou uma peça avulsa?

A ficha informa uma peça por embalagem. Não há indicação de kit ou de acessórios incluídos.

Como devo instalar e ligar o CR0403?

Considere a montagem na parede traseira e consulte o desenho dimensional. Para ligações e pinagem, use o datasheet do fabricante; esses detalhes não estão especificados nos dados do anúncio.

É possível confirmar a pinagem e o protocolo CAN apenas pelos dados do anúncio?

Não. O anúncio informa duas interfaces CAN, mas não detalha pinagem nem protocolo. Consulte o datasheet e valide os requisitos da rede antes da instalação.

GLOSSÁRIO TÉCNICO

CLP

Controlador lógico programável usado para executar funções de controle em máquinas.

E/S

Abreviação de entradas e saídas utilizadas para receber sinais e comandar dispositivos.

CAN

Interface de comunicação indicada para integração em rede; o protocolo específico não está detalhado nos dados disponíveis.

PWM

Tipo de saída identificado pela sigla PWM; os parâmetros elétricos e de operação devem ser consultados no datasheet.

Entrada analógica

Entrada destinada à leitura de sinais analógicos dentro das faixas especificadas para tensão ou corrente.
