Controlador Programável IFM CR0401

Pré-visualizar: CR0401 IFM - Controlador Programável IFM para Máquinas Móveis 12/8 I/O 2 CAN

CR0401 IFM - Controlador Programável IFM para Máquinas Móveis 12/8 I/O 2 CAN

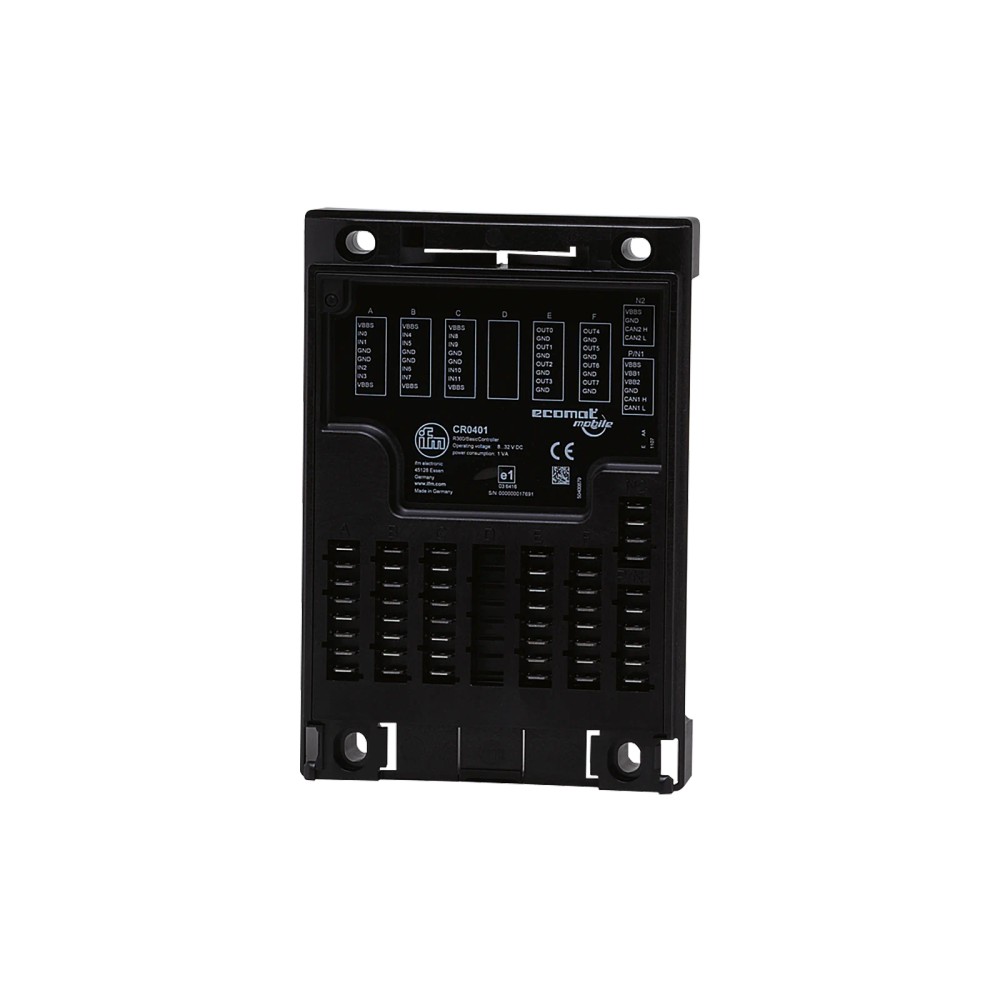

Imagem meramente ilustrativa

R$ 2.487,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR0401
EAN: 4021179247689
NCM do produto: 85371020

Destaques do Produto Alimentação 8...32 V...mais

Fechar menu

Saiba mais sobre: "CR0401 IFM - Controlador Programável IFM para Máquinas Móveis 12/8 I/O 2 CAN"

Destaques do Produto

Alimentação

8...32 V DC

Entradas digitais

Saídas digitais

Interfaces CAN

Função CLP

Conforme IEC 61131-3

Montagem

Parede traseira

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o CR0401 IFM – Controlador programável para máquinas móveis R360/BasicController 12/8, 2 interfaces CAN

O CR0401 é um controlador programável IFM destinado à automação de máquinas móveis. Reúne 12 entradas digitais, 8 saídas digitais e 2 interfaces CAN, com tensão de operação de 8 a 32 V DC. Também oferece função CLP conforme IEC 61131-3 e entradas analógicas, de frequência e de resistência.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	R360/BasicController 12/8
Código	CR0401
Aplicação indicada	Máquinas móveis
Tensão de operação	8...32 V DC
Entradas digitais	12
Saídas digitais	8
Interfaces CAN	2
Total de entradas e saídas	20
Dimensões	163 x 112 x 25,5 mm
Montagem	Parede traseira

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Projetos de automação de máquinas móveis que requerem controlador programável com 12 entradas digitais, 8 saídas digitais e 2 interfaces CAN.
Aplicações cuja alimentação esteja dentro da faixa especificada de 8...32 V DC.
Sistemas que utilizem entradas analógicas, de frequência ou de resistência, observando as quantidades e faixas indicadas nos dados técnicos.

⚠ Considere outro se precisa de:

Não selecione para uma alimentação fora da faixa de 8...32 V DC.
Não considere como substituto de controlador com mais de 12 entradas digitais, mais de 8 saídas digitais ou mais de 2 interfaces CAN sem validar a arquitetura necessária.
Não dimensione cargas ou conexões apenas com base na quantidade de saídas: os dados disponíveis não informam capacidade de corrente, pinagem ou características completas das saídas. Consulte o datasheet.

APLICAÇÕES E USO

Aplicação informada pelo fabricante/anúncio: controle programável de máquinas móveis, com entradas e saídas digitais e duas interfaces CAN.
Possibilidade de projeto: integrar sinais analógicos dentro das faixas declaradas de 0...32 V e 0...20 mA, além das entradas de frequência e resistência indicadas. A adequação depende dos sinais, da pinagem e dos parâmetros descritos no datasheet.
A faixa de alimentação especificada é 8...32 V DC. Não use esta informação como confirmação de compatibilidade com qualquer rede ou equipamento CAN específico; valide protocolo e parâmetros de comunicação na documentação.

COMO ESCOLHER

Antes de comprar o CR0401 IFM – Controlador programável para máquinas móveis R360/BasicController 12/8, 2 interfaces CAN, verifique estes pontos:

Escolha o CR0401 quando

A aplicação em máquina móvel exigir função CLP conforme IEC 61131-3, alimentação de 8...32 V DC, até 12 entradas digitais, até 8 saídas digitais e duas interfaces CAN.

Avalie outra configuração quando

O projeto exigir quantidade superior de entradas ou saídas, mais de duas interfaces CAN ou alimentação fora da faixa especificada. Confirme também pinagem e capacidade elétrica das conexões no datasheet antes de dimensionar cargas.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca informada para o produto.
Modelo	R360/BasicController 12/8	Designação do controlador programável.
Código / SKU / Part Number	CR0401	Identificação do produto.
GTIN	4021179247689	Identificador comercial informado.
Tipo de produto	Controlador programável para máquinas móveis	Categoria funcional informada.
Descrição	Controlador básico	Descrição do anúncio.
Categoria de aplicação	Automação móvel	Área de aplicação informada.
Função CLP conforme IEC 61131-3	Sim	A ficha informa conformidade funcional com IEC 61131-3.

Dados elétricos
Tensão de operação	8...32 V DC	Faixa de tensão de alimentação informada.

Entradas
Quantidade de entradas digitais	12	Quantidade indicada na ficha.
Quantidade de entradas analógicas	4	Quantidade indicada na ficha.
Tensão da entrada analógica	0...32 V	Faixa de tensão indicada para a entrada analógica.
Corrente da entrada analógica	0...20 mA	Faixa de corrente indicada para a entrada analógica.
Quantidade de entradas de frequência	4	Quantidade indicada na ficha.
Quantidade de entradas de resistência	4	Quantidade indicada na ficha.

Saídas
Quantidade de saídas digitais	8	Quantidade indicada na ficha.
Quantidade de saídas PWM	8	Quantidade indicada na ficha; demais parâmetros elétricos não informados no contexto.

Interfaces
Quantidade de interfaces CAN	2	Quantidade indicada; protocolo, velocidade e perfil não especificados no contexto.

Entradas e saídas — resumo
Quantidade total de entradas e saídas	20	Total declarado na ficha do produto.
Possibilidades de ajuste dos parâmetros	Funções de entrada/saída	Descrição das possibilidades de ajuste informada.

Dados mecânicos
Formato do invólucro	Retangular	Forma informada para o invólucro.
Dimensões	163 x 112 x 25,5 mm	Dimensões externas informadas.
Método de montagem	Montagem da parede traseira	Método de montagem declarado.
Peso	405,5 g	Peso registrado nos atributos do produto; há também um campo divergente de 136,5 g no contexto, portanto confirmar no datasheet.
Quantidade por embalagem	1 peça	Quantidade de embalagem informada.

Dados de confiabilidade
MTTF	125 anos	Valor informado nos atributos; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• 2 interfaces CAN. O contexto não especifica protocolo, perfil de comunicação, velocidade ou dispositivos compatíveis; confirme esses dados na documentação do fabricante.

Conexões

Elétrica Alimentação de 8...32 V DC. O tipo de conector, pinagem, proteção elétrica e capacidade de corrente das entradas e saídas não estão informados nos dados disponíveis; verificar no datasheet antes da ligação.

Processo Controlador programável para integração elétrica em máquinas móveis. Tipo de conexão física e terminais não informados; dimensões do invólucro: 163 x 112 x 25,5 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de máquina móvel com alimentação de 8...32 V DC e necessidade de até 12 entradas digitais e 8 saídas digitais.	✓	A aplicação e a faixa de alimentação constam nos dados do produto; as quantidades de entradas e saídas correspondem às especificações.
Rede ou sistema que requer duas interfaces CAN.	✓	O controlador possui duas interfaces CAN; protocolo, perfil e parâmetros de comunicação devem ser confirmados na documentação.
Aplicação que exige alimentação fora de 8...32 V DC.	✗	A tensão requerida fica fora da faixa de operação informada.
Projeto que exige mais de 12 entradas digitais, mais de 8 saídas digitais ou mais de 2 interfaces CAN no controlador.	✗	A quantidade requerida excede as quantidades informadas para o CR0401.
Instalação em que a compatibilidade depende de pinagem, corrente admissível ou protocolo CAN específico.	✗	Esses detalhes não estão disponíveis no contexto; a compatibilidade não pode ser confirmada sem consultar o datasheet e validar a aplicação.

INSTALAÇÃO

Como instalar o CR0401 IFM – Controlador programável para máquinas móveis R360/BasicController 12/8, 2 interfaces CAN

Confirme que o CR0401 atende à quantidade de entradas, saídas e interfaces exigidas pelo projeto.
Verifique no datasheet a pinagem, o tipo de conexão e os requisitos elétricos antes de preparar a fiação.
Garanta que a alimentação prevista esteja dentro da faixa de 8...32 V DC.
Planeje a fixação conforme o método de montagem em parede traseira e confira o espaço disponível usando o desenho dimensional.
Conecte alimentação, sinais de entrada, saídas e interfaces CAN de acordo com a documentação oficial; não deduza a pinagem pelos números de I/O.
Antes da operação, confira as ligações e a configuração das funções de entrada/saída conforme o projeto e as instruções do fabricante.

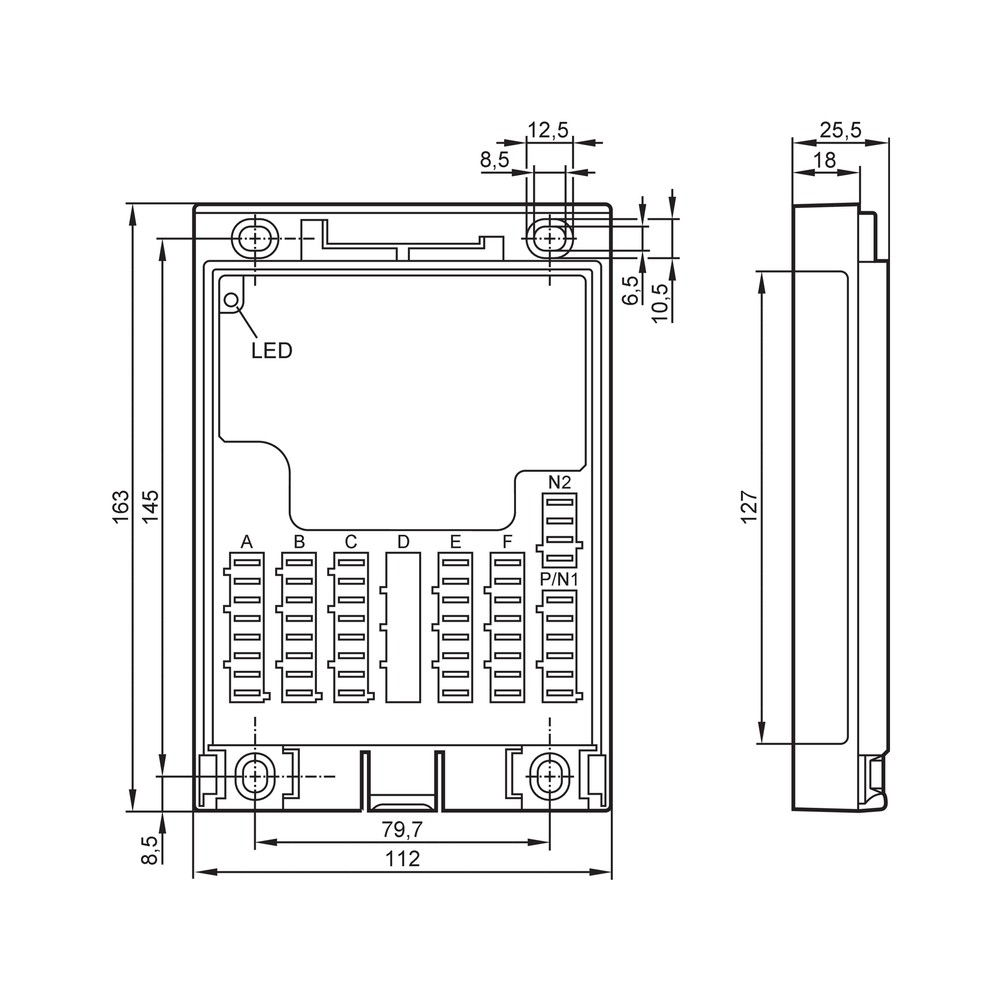

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não liga ou reinicia.	Alimentação ausente ou fora da faixa especificada, ou ligação incorreta.	Meça a tensão nos pontos de alimentação e confirme que está entre 8 e 32 V DC; confira a ligação usando o datasheet.
Uma entrada digital não apresenta o estado esperado.	Sinal ausente, ligação ou configuração da função de entrada incorreta.	Confira o sinal no ponto de entrada, a pinagem no datasheet e a configuração da função de entrada.
O valor de uma entrada analógica não corresponde ao sinal aplicado.	Sinal fora das faixas informadas ou incompatibilidade entre o tipo de sinal e a configuração da entrada.	Verifique se o sinal está na faixa de tensão de 0...32 V ou corrente de 0...20 mA, conforme o tipo de entrada utilizado, e revise a configuração.
Não há comunicação com um dispositivo conectado à interface CAN.	Parâmetros, protocolo ou ligações da rede não correspondem à configuração exigida; esses detalhes não estão especificados no contexto disponível.	Confira a pinagem e os parâmetros de comunicação no datasheet e na documentação do dispositivo conectado; valide a configuração da rede antes de substituir o controlador.

DOCUMENTAÇÃO TÉCNICA

Datasheet CR0401 em português (Datasheet) Desenho em escala do CR0401 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM CR0401 e para que tipo de máquina serve?

É um controlador programável da linha R360/BasicController, indicado para automação de máquinas móveis. A ficha o identifica como controlador básico com função CLP conforme IEC 61131-3.

Quais são as entradas, saídas e interfaces disponíveis?

O CR0401 tem 12 entradas digitais, 4 entradas analógicas, 4 entradas de frequência, 4 entradas de resistência, 8 saídas digitais, 8 saídas PWM e 2 interfaces CAN. Consulte o datasheet para confirmar detalhes de canais e condições de uso.

O controlador funciona com qualquer dispositivo ou protocolo CAN?

A ficha confirma duas interfaces CAN, mas não informa protocolo, perfil ou velocidade. Valide esses parâmetros no datasheet e na documentação dos dispositivos que serão conectados.

O que acompanha o CR0401?

O contexto informa embalagem com 1 peça e não lista acessórios. Consulte o fornecedor ou a documentação do produto para confirmar o conteúdo físico da embalagem.

Posso usar o CR0401 com alimentação diferente de 8 a 32 V DC?

A faixa informada é de 8...32 V DC. Não é possível confirmar operação fora desses limites com os dados disponíveis.

Este controlador serve para uma aplicação que precisa de mais de 12 entradas digitais ou 8 saídas digitais?

A ficha informa 12 entradas digitais e 8 saídas digitais. Se o projeto exigir mais canais, avalie uma configuração que atenda à quantidade necessária e confirme a arquitetura com o fabricante.

O controlador não liga; o que devo verificar antes de trocar?

Meça a tensão de alimentação no controlador e confira se está dentro de 8...32 V DC. Verifique também a ligação e a pinagem conforme o datasheet.

Uma leitura analógica está incorreta; qual é a primeira verificação?

Confira se o sinal aplicado corresponde ao tipo de entrada e está dentro da faixa informada: 0...32 V ou 0...20 mA. Revise também a configuração da função de entrada.

Como decidir entre o CR0401 e outro controlador?

Escolha o CR0401 se a aplicação atender à faixa de alimentação, às quantidades de I/O e às duas interfaces CAN disponíveis. Se precisar de mais canais ou de outros parâmetros de comunicação, compare os requisitos com a ficha de outra configuração.

Como montar e ligar o CR0401 corretamente?

A ficha indica montagem em parede traseira, mas não informa pinagem nem tipo de conector. Consulte o datasheet e o desenho dimensional antes de fixar e realizar a ligação elétrica.

GLOSSÁRIO TÉCNICO

CLP

Controlador lógico programável usado para executar funções de controle; neste produto, a ficha informa função conforme IEC 61131-3 (Ref.: Função CLP conforme IEC 61131-3).

Entrada analógica

Entrada destinada à leitura de um sinal variável de tensão ou corrente, conforme a faixa suportada pelo canal (Ref.: tensão 0...32 V; corrente 0...20 mA).

PWM

Modulação por largura de pulso, recurso associado às saídas identificadas como PWM na ficha (Ref.: quantidade de saídas PWM: 8).

CAN

Interface de comunicação para conexão em uma rede CAN; protocolo e parâmetros específicos não constam no contexto (Ref.: quantidade de interfaces CAN: 2).

MTTF

Tempo médio até falha, indicador estatístico de confiabilidade informado pelo fabricante ou catálogo; não equivale a garantia nem a vida útil assegurada (Ref.: MTTF: 125 anos).
