Controlador Programável IFM CR0233

Pré-visualizar: CR0233 IFM - Controlador Programável IFM Máquinas Móveis 32bit 80 E/S

CR0233 IFM - Controlador Programável IFM Máquinas Móveis 32bit 80 E/S

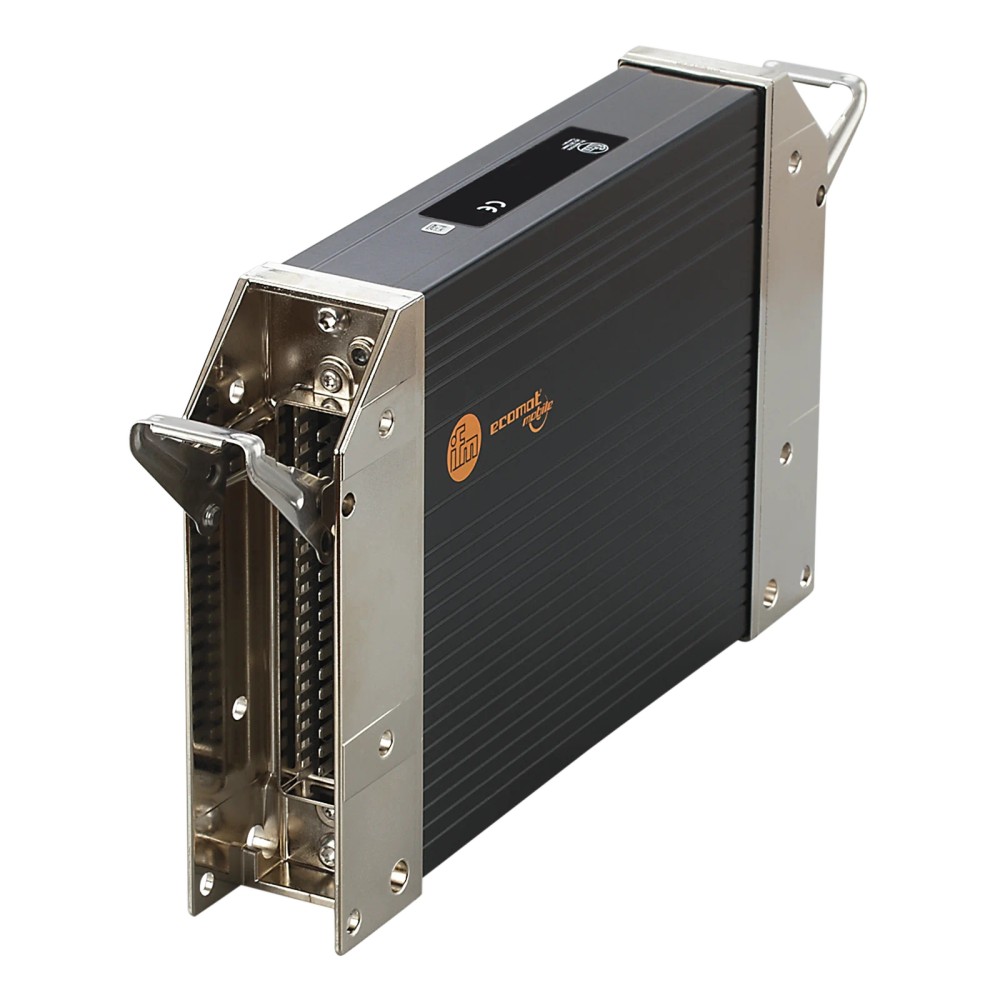

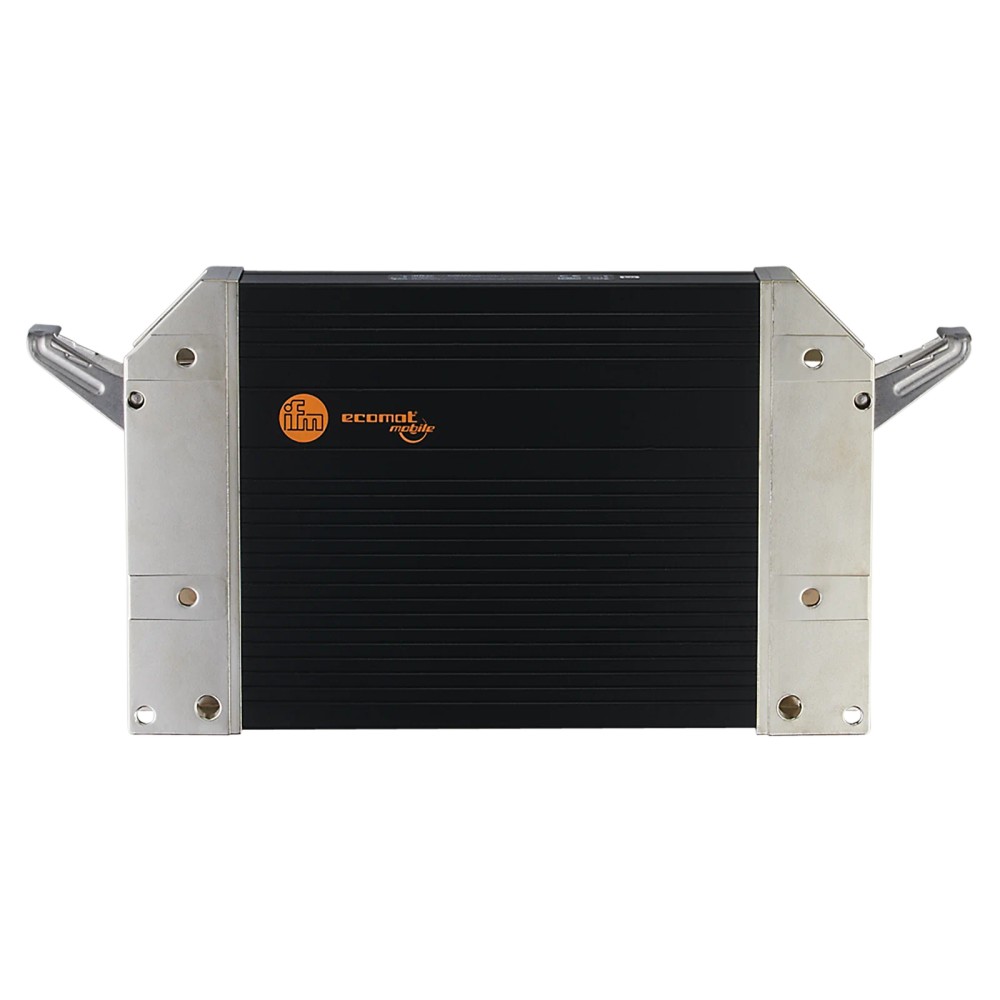

Imagem meramente ilustrativa

R$ 34.562,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: CR0233
EAN: 4021179263108
NCM do produto: 85371020

Destaques do Produto Aplicação Controlador...mais

Fechar menu

Saiba mais sobre: "CR0233 IFM - Controlador Programável IFM Máquinas Móveis 32bit 80 E/S"

Destaques do Produto

Aplicação

Controlador programável para máquinas móveis

Total de entradas e saídas

Entradas digitais

Saídas digitais

Alimentação

8...32 V DC

Interfaces CAN

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o CR0233 IFM – Controlador programável para máquinas móveis, 32 bit, 80 E/S

O CR0233 é um controlador programável IFM destinado a máquinas móveis. A ficha identifica o modelo como R360/32bit Ext/40 In/40 Out e informa suporte à IEC 61131-3. Possui 40 entradas digitais e 40 saídas digitais, além de quatro interfaces CAN. A alimentação especificada é de 8 a 32 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Modelo	R360/32bit Ext/40 In/40 Out
Código do produto	CR0233
Aplicação indicada	Máquinas móveis
Total de E/S	80
Entradas digitais	40
Saídas digitais	40
Interfaces CAN	4
Tensão de operação	8...32 V DC
Dimensões	153 x 277 x 43 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Projetos de controle programável em máquinas móveis que requeiram a configuração identificada de 40 entradas digitais e 40 saídas digitais.
Sistemas cuja alimentação esteja dentro da faixa especificada de 8...32 V DC.
Aplicações que requeiram suporte à IEC 61131-3 e interfaces CAN, conforme configuração informada na ficha.

⚠ Considere outro se precisa de:

Não selecionar sem confirmar a compatibilidade do programa, da pinagem e das ligações com o projeto existente; esses detalhes não estão especificados nos dados fornecidos.
Não tratar como controlador de uso geral fora de máquinas móveis sem validar previamente os requisitos da aplicação e a documentação do fabricante.

APLICAÇÕES E USO

Aplicação indicada na ficha: controle programável de máquinas móveis. A configuração informada oferece 40 entradas digitais e 40 saídas digitais; confirme que essa distribuição atende aos sinais e atuadores do projeto.
Para sistemas alimentados entre 8 e 32 V DC, verificar a alimentação disponível no equipamento e os requisitos elétricos completos no datasheet antes da instalação.
Possibilidade de integração em projetos que utilizem interfaces CAN, USB ou RS-232, pois a ficha informa a presença dessas interfaces. Os protocolos, pinagens e compatibilidade com dispositivos específicos precisam ser confirmados na documentação do fabricante.
A ficha identifica o artigo como descontinuado. A aplicação em manutenção ou reposição deve considerar a compatibilidade do código, do programa, das E/S e das conexões existentes; a ficha não confirma intercambialidade com outros modelos.

COMO ESCOLHER

Antes de comprar o CR0233 IFM – Controlador programável para máquinas móveis, 32 bit, 80 E/S, verifique estes pontos:

Escolha o CR0233 quando

A aplicação for em máquina móvel e o projeto exigir a configuração informada de 40 entradas digitais, 40 saídas digitais, alimentação de 8...32 V DC e suporte à IEC 61131-3.

Verifique antes de substituir

Confirme o código CR0233, a configuração de E/S, a alimentação, as interfaces necessárias e a compatibilidade do programa e da pinagem com o equipamento instalado. A ficha identifica o artigo como descontinuado; valide a disponibilidade e a solução aplicável com o fabricante.

Considere outra opção quando

O projeto exigir quantidades ou tipos de E/S diferentes dos informados, ou requisitos elétricos e de comunicação que não estejam confirmados para este controlador. A ficha cita CR721S como produto alternativo, mas não fornece dados para afirmar equivalência; compare as especificações oficiais antes de decidir.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Controlador programável	Classificação informada no anúncio.
Descrição	ExtendedController	Designação informada nos dados básicos do produto.
Aplicação	Máquinas móveis	Aplicação indicada pelo anúncio.
Modelo	R360/32bit Ext/40 In/40 Out	Identificação de modelo presente no catálogo associado ao código.
Status do produto	Artigo descontinuado	Status informado no catálogo associado; confirmar disponibilidade e substituição com o fabricante.
Suporte à IEC 61131-3	Sim	Suporte indicado nos atributos do produto; detalhes de versões ou ferramentas não informados.

Dados elétricos
Tensão de operação	8...32 V DC	Faixa de tensão de alimentação informada.

Entradas
Entradas digitais	40	Quantidade informada.
Entradas analógicas	36	Quantidade informada.
Faixa de tensão das entradas analógicas	0...32 V	Faixa de entrada informada.
Faixa de corrente das entradas analógicas	0...20 mA	Faixa de entrada informada.
Entradas de frequência	36	Quantidade informada.
Entradas de resistência	4	Quantidade informada.

Saídas
Saídas digitais	40	Quantidade informada.
Saídas PWM	32	Quantidade informada; condições elétricas e canais associados não especificados.
Saídas ponte H	4	Quantidade informada; condições elétricas e canais associados não especificados.

Interfaces
Interfaces CAN	4	Quantidade informada; protocolo, versão e pinagem não especificados.
Interface USB	1	Quantidade informada; tipo e características não especificados.
Interface RS-232	1	Quantidade informada; parâmetros de comunicação não especificados.

Dados mecânicos
Formato do invólucro	Retangular	Formato indicado nos atributos do catálogo.
Dimensões	153 x 277 x 43 mm	Dimensões informadas para o produto.
Método de montagem	Montagem roscada	Método de montagem indicado nos atributos do catálogo.
Peso	1915,1 g	Peso informado nos atributos do catálogo; confirmar na documentação oficial se necessário.

Dados de confiabilidade
MTTF	22 anos	Valor informado no catálogo; condições e método de cálculo não fornecidos nos dados disponíveis.

Identificação comercial
Marca	IFM	Fabricante informado no anúncio.
SKU	CR0233	Código do produto.
GTIN	4021179263108	Identificador comercial informado.
Part number	CR0233	Número de peça informado.
NCM	8537.10.20	Classificação fiscal informada no catálogo.
Unidades por embalagem	1 peça	Quantidade indicada nos atributos do catálogo.

COMPATIBILIDADE

Comunicação

• 4 interfaces CAN, conforme dados do produto.

• 1 interface USB e 1 interface RS-232, conforme dados do produto.

• Protocolo, versão, pinagem e condições de comunicação não especificados na ficha fornecida; confirmar no datasheet ou manual.

Conexões

Elétrica Alimentação de operação especificada em 8...32 V DC. A ficha não informa conector, pinagem, proteção elétrica ou detalhes de ligação; consultar a documentação do fabricante antes de conectar.

Processo Não se aplica como conexão de processo de sensor ou atuador. É um controlador para máquinas móveis; a ficha não especifica terminais, conectores ou pinagem de E/S.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Máquina móvel com alimentação dentro de 8...32 V DC e demanda de 40 entradas digitais e 40 saídas digitais	✓	A aplicação, a faixa de alimentação e a quantidade de E/S são informadas para o CR0233; confirmar ainda os requisitos do projeto e as ligações na documentação oficial.
Aplicação que exija suporte à IEC 61131-3	✓	A ficha indica suporte à IEC 61131-3; não especifica versões ou ferramentas de programação.
Instalação que dependa de pinagem, protocolo CAN específico ou compatibilidade de programa não documentados nos dados disponíveis	✗	A ficha confirma a presença de interfaces, mas não informa pinagem, protocolo específico nem compatibilidade de software; validar esses pontos antes da seleção.
Substituição direta de outro modelo apenas por semelhança de função ou dimensões	✗	A ficha não estabelece equivalência funcional ou elétrica com outros modelos. Verificar código, E/S, alimentação, programa e conexões.

INSTALAÇÃO

Como instalar o CR0233 IFM – Controlador programável para máquinas móveis, 32 bit, 80 E/S

Confirme que o código do equipamento é CR0233 e compare a configuração necessária com o projeto da máquina.
Verifique a faixa da alimentação disponível e mantenha a conexão dentro de 8...32 V DC.
Consulte o datasheet do fabricante para identificar a pinagem e os detalhes de alimentação e E/S antes de conectar os cabos.
Dimensione e ligue os sinais de entrada e saída conforme os requisitos do sistema e a documentação oficial; os limites elétricos detalhados não constam nos dados fornecidos.
Fixe o controlador por montagem roscada, considerando as dimensões informadas e o desenho dimensional do fabricante.
Antes de energizar, revise as conexões, a compatibilidade do programa e a configuração do equipamento conforme o projeto da máquina.

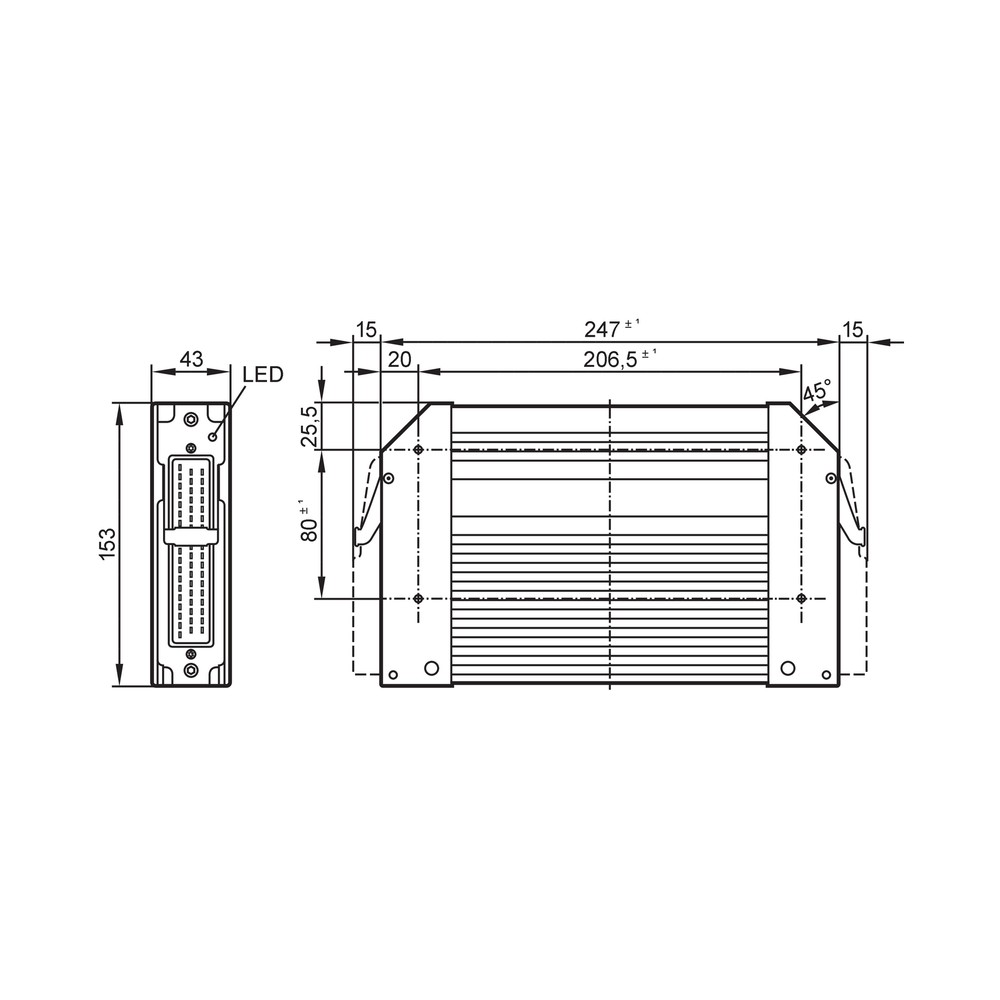

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não inicializa.	Alimentação ausente ou fora da faixa de operação especificada.	Meça a alimentação nos pontos de conexão definidos pelo fabricante e confirme que está entre 8 e 32 V DC; consulte a pinagem oficial.
Uma entrada digital não apresenta o estado esperado.	Ligação, sinal ou configuração da entrada incompatível com o projeto; os níveis elétricos detalhados não constam nos dados fornecidos.	Confira a ligação e o sinal no ponto de entrada, compare com a documentação do fabricante e valide a configuração do programa.
Uma saída não aciona a carga prevista.	Ligação incorreta, configuração do programa ou condição elétrica da carga não compatível; limites detalhados não estão disponíveis na ficha fornecida.	Verifique o estado lógico da saída, a ligação e os requisitos da carga usando a documentação oficial antes de substituir o controlador.
A comunicação com um dispositivo CAN, USB ou RS-232 não funciona.	Pinagem, parâmetros, protocolo ou configuração de comunicação incompatíveis; esses detalhes não são especificados nos dados fornecidos.	Confirme a interface utilizada, a pinagem e os parâmetros exigidos por ambos os dispositivos no datasheet ou manual do fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet CR0233 em português (Datasheet) Desenho em escala CR0233 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o CR0233 e para quem ele serve?

É um controlador programável IFM para máquinas móveis. A ficha identifica o modelo R360/32bit Ext/40 In/40 Out, com suporte à IEC 61131-3.

O que acompanha o controlador?

Os dados fornecidos não especificam acessórios ou itens inclusos além do produto. Confirme o conteúdo da embalagem com o fornecedor antes da compra.

O CR0233 é compatível com alimentação de 24 V DC?

A faixa informada é de 8...32 V DC, portanto 24 V DC está dentro dessa faixa. Verifique também os requisitos de ligação no datasheet.

Posso usar qualquer protocolo ou dispositivo nas interfaces CAN, USB e RS-232?

Não é possível afirmar compatibilidade com qualquer protocolo ou dispositivo. A ficha informa quatro interfaces CAN, uma USB e uma RS-232, mas não especifica protocolos, pinagem ou parâmetros.

Este controlador serve para aplicações fora de máquinas móveis?

A aplicação indicada na ficha é máquinas móveis. Outros usos não estão confirmados nos dados disponíveis e devem ser validados com o fabricante.

O CR0233 é uma opção atual para um projeto novo?

A ficha do catálogo associado identifica o artigo como descontinuado. Consulte a IFM para verificar disponibilidade e avaliar uma solução compatível.

O controlador não liga; o que devo verificar antes de trocar?

Confira a alimentação nos pontos indicados pelo fabricante e confirme que está dentro de 8...32 V DC. Verifique também a pinagem e as conexões conforme o datasheet.

Uma saída não aciona o equipamento; isso significa que o controlador está com defeito?

Não necessariamente: a causa pode estar na ligação, no programa ou nos requisitos elétricos da carga. Verifique esses pontos com a documentação oficial antes de substituir o controlador.

É melhor comprar o CR0233 ou procurar uma peça avulsa?

A ficha descreve o CR0233 como controlador programável e não relaciona peças avulsas ou conteúdo de kit. Para reposição, confirme se o código completo corresponde ao equipamento instalado.

O CR721S pode substituir diretamente o CR0233?

A ficha cita o CR721S como produto alternativo, mas não comprova equivalência direta. Compare oficialmente alimentação, E/S, interfaces, programa e conexões antes de substituir.

GLOSSÁRIO TÉCNICO

E/S

Abreviação de entradas e saídas do controlador; a ficha informa 80 pontos totais. (Ref.: total de entradas e saídas)

Entrada analógica

Entrada destinada à leitura de sinais variáveis; neste produto, a faixa informada é 0...32 V ou 0...20 mA. (Ref.: faixa de tensão e corrente das entradas analógicas)

PWM

Modulação por largura de pulso; a ficha informa 32 saídas PWM, sem detalhar seus limites elétricos. (Ref.: saídas PWM)

Ponte H

Configuração de saída associada ao controle de cargas em duas direções; a ficha informa quatro saídas ponte H, sem detalhar condições de acionamento. (Ref.: saídas ponte H)

IEC 61131-3

Norma relacionada a linguagens de programação de controladores programáveis; a ficha informa suporte, sem detalhar versões ou ferramentas. (Ref.: suporte à IEC 61131-3)
