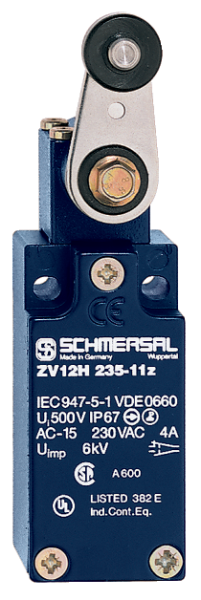

Chave Fim De Curso De Alavanca Zv12H 235-02Z

Imagem meramente ilustrativa

R$ 205,95

Nossos preços são com impostos. Devolução grátis em até 7 dias.

Sem estoque. Emissão da NF em: 3 Dias úteis

Informação do fabricante Fabricado por ACE Schmersal

Enviado por Schmersal

Referência do fabricante: 196786
NCM do produto: 8536.50.90

Código para encomenda Descrição do tipo de produtos ZV12H 235-02Z Número de...mais

Fechar menu

Saiba mais sobre: "CHAVE FIM DE CURSO DE ALAVANCA ZV12H 235-02Z"

Descrição do tipo de produtos

ZV12H 235-02Z

Número de artigo (Número de encomenda)

101145050

EAN (European Article Number)

4030661135571

eCl@ss number, Version 9.0

27-27-26-01

Certificados

cULus
cCSAus
CCC
EAC

Nome de produto

Z 235 Alavanca basculante com roldana 12H

Instruções

IEC 60947-5-1
ISO 13849-1
BG-GS-ET-15

Forma construtiva do compartimento

Design construtivo padrão

Actuator type to DIN EN 50047

Material do invólucro

Zinco

Material do revestimento do compartimento

Pintura de fábrica

Material dos contatos, elétrico

Prata

Material da alavanca

Filme metálico

material do rolete

Plástico

Peso bruto

205 g

Funções de segurança

Sim

Number of safety contacts

Normas, regulamentos

ISO 13849-1

Mission Time

20 Year(s)

B10d Contato normalmente fechado (NA)

20.000.000 comutações

Elemento de atuação

Alavanca basculante com roldana

Mínima resistência mecânica

20.000.000 comutações

Velocidade de atuação, mínimo

687 mm/min

Velocidade de atuação, máximo

1 m/s

Note (Actuating speed)

Actuating speed with actuating angle 30° to switch axis

torque de atuação, mínimo

0,15 Nm

Torque da abertura forçada

0,185 Nm

Conexão, conector

Conexão por parafuso

Secção mínima dos cabos de conexão,

0,75 mm²

Secção máxima dos cabos de conexão,

2,5 mm²

Note (Cable section)

All indications about the cable section are including the conductor ferrules.

Altura do sensor

110,5 mm

Comprimento do sensor

46 mm

Largura de sensor

30 mm

Tipo de proteção

IP67

Temperatura ambiente, mínimo

-30 °C

Temperatura ambiente, máximo

+80 °C

Medição da rigidez dielétrica da tensão máxima

6 kV

Corrente de ensaio térmico

10 A

Corrente de curto-circuito de acordo com EN 60947-5-1 {A}

1.000 A

Categoria de aplicação AC-15

230 VAC

Categoria de aplicação AC-15

4 A

Categoria de aplicação DC-13

24 VDC

Categoria de aplicação DC-13

1 A

Elemento de comutação

Normalmente fechado (NF)

Princípio de comutação

Elemento de atuação tipo "snap"

Duração do impacto, máximo

3 ms

Frequência de comutação

5.000 /h

Tempo de comutação, máximo

5,5 ms
