CHAVE FIM DE CURSO DE ALAVANCA Z1R 236-11ZP
ACE Schmersal
18842602

CHAVE FIM DE CURSO DE ALAVANCA
ACE Schmersal
CHAVE FIM DE CURSO DE ALAVANCA Z1R 236-11ZP

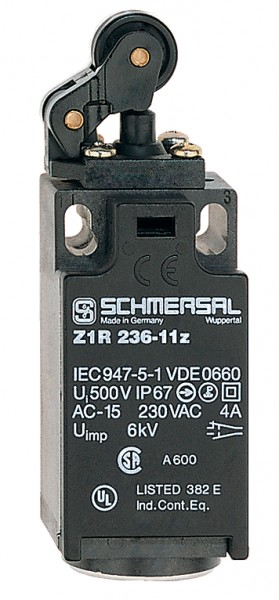

Imagem meramente ilustrativa
R$ 120,93

Nossos preços são com impostos. Devolução grátis em até 7 dias.

Sem estoque. Emissão da NF em: 7 Dias úteis

Informação do fabricante Fabricado por ACE Schmersal
  • Enviado por Schmersal
  • 18842602
  • 8536.50.90
Descrição Opiniões do produto 0 Links
Código para encomenda Descrição do tipo de produtos Z1R 236-11Z Número de artigo...mais
Saiba mais sobre: "CHAVE FIM DE CURSO DE ALAVANCA Z1R 236-11ZP"
Código para encomenda
Descrição do tipo de produtos
Z1R 236-11Z
Número de artigo (Número de encomenda)
101156129
EAN (European Article Number)
4030661177380
eCl@ss number, Version 9.0
27-27-26-01
Homologações
Certificados
cULus
cCSAus
CCC
EAC
Propriedades globais
Nome de produto
Z 236 Alavanca com roldana 1R
Instruções
IEC 60947-5-1
ISO 13849-1
BG-GS-ET-15
Forma construtiva do compartimento
Design construtivo padrão
Material do invólucro
Plástico, termoplástico reforçado com fibra de vidro, auto-extinção de fogo
Material dos contatos, elétrico
Prata
Peso bruto
55 g
General data - Features
Funções de segurança
Sim
Number of auxiliary contacts
1
Number of safety contacts
1
Classificação
Normas, regulamentos
ISO 13849-1
Mission Time
20 Year(s)
Classificação - saídas de segurança
B10d Contato normalmente fechado (NA)
20.000.000 comutações
Dados mecânicos
Elemento de atuação
Alavanca com roldana
Mínima resistência mecânica
20.000.000 comutações
Força de acionamento, mínimo
9 N
Força de abertura obrigatória, mínimo
19 N
Velocidade de atuação, mínimo
27 mm/min
Velocidade de atuação, máximo
1 m/s
Note (Actuating speed)
Actuating speed with actuating angle 30° to switch axis
Orientação (Duração do impacto)
Duração do impacto: correspondente à velocidade de acionamento
Orientação (Tempos de comutação)
Tempo de comutação correspondente à velocidade de acionamento
Dados mecânicos - dimensões
Conexão, conector
Conexão por parafuso
Secção mínima dos cabos de conexão,
0,75 mm²
Secção máxima dos cabos de conexão,
2,5 mm²
Note (Cable section)
All indications about the cable section are including the conductor ferrules.
Altura do sensor
89,5 mm
Comprimento do sensor
30 mm
Largura de sensor
30 mm
Ambiente
Tipo de proteção
IP67
Temperatura ambiente, mínimo
-30 °C
Temperatura ambiente, máximo
+80 °C
Ambient conditions - Insulation value
Medição da rigidez dielétrica da tensão máxima
6 kV
Dados elétricos
Corrente de ensaio térmico
10 A
Corrente de curto-circuito de acordo com EN 60947-5-1 {A}
1.000 A
Categoria de aplicação AC-15
230 VAC
Categoria de aplicação AC-15
4 A
Categoria de aplicação DC-13
24 VDC
Categoria de aplicação DC-13
1 A
Elemento de comutação
Contato normalmente fechado/contato normalmente aberto (NF/NA)
Princípio de comutação
Elemento de atuação tipo "snap"
Frequência de comutação
5.000 /h
