Leitor RFID HF IFM ANT513 - Alta Precisão e IP69K

Pré-visualizar: ANT513 IFM - Leitor RFID HF Detecção transporte 13,56MHz IP67/69K

ANT513 IFM - Leitor RFID HF Detecção transporte 13,56MHz IP67/69K

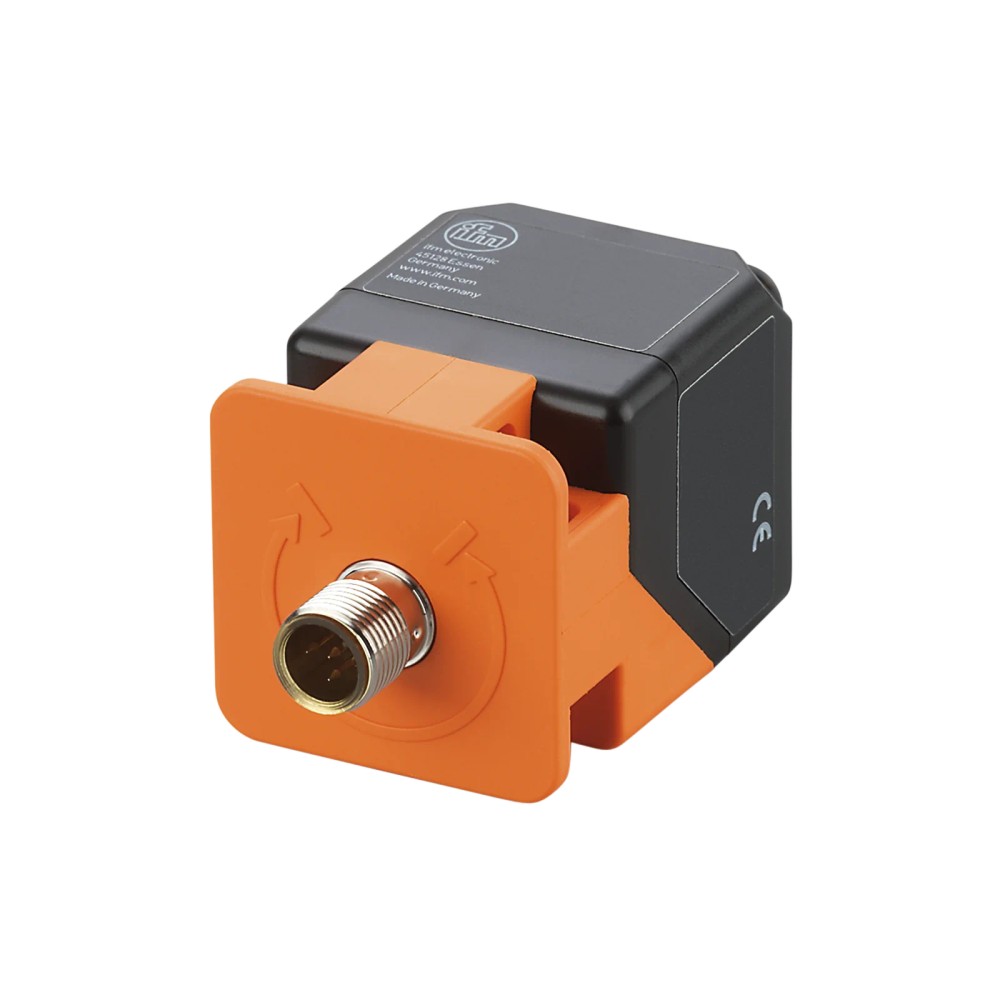

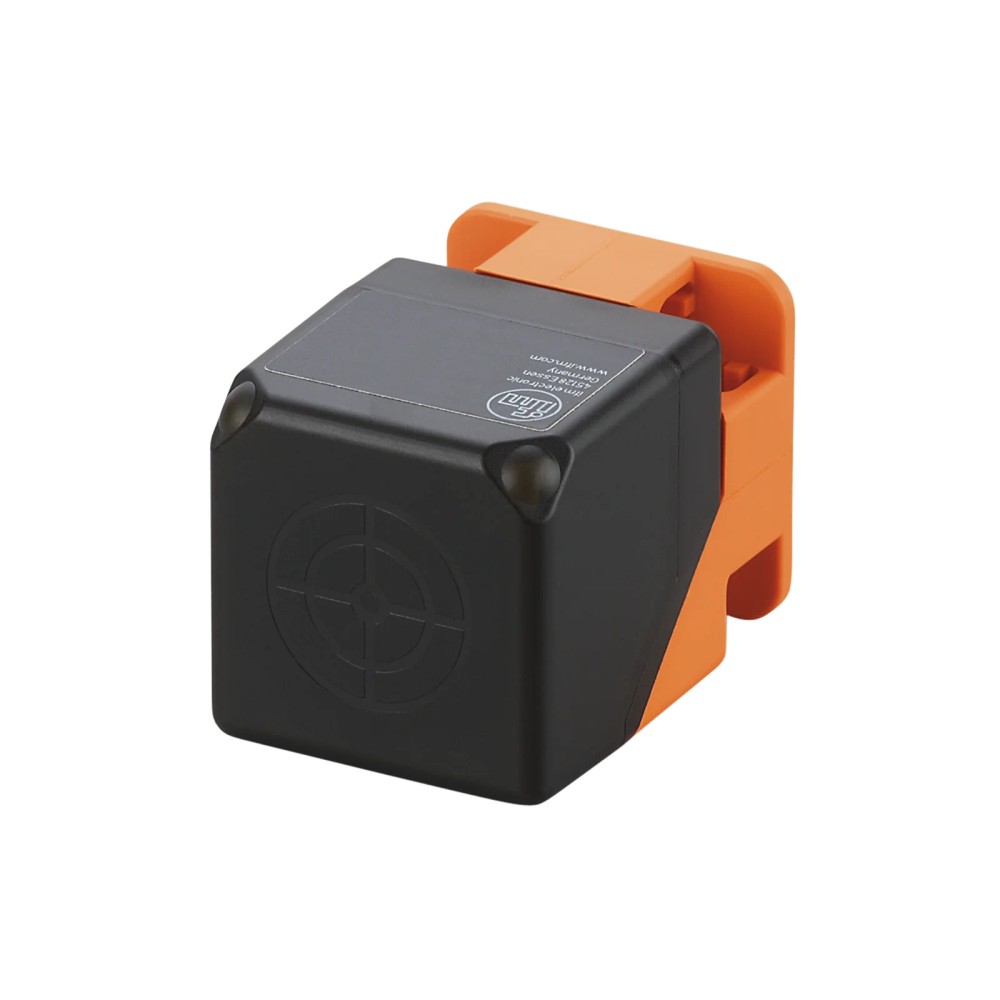

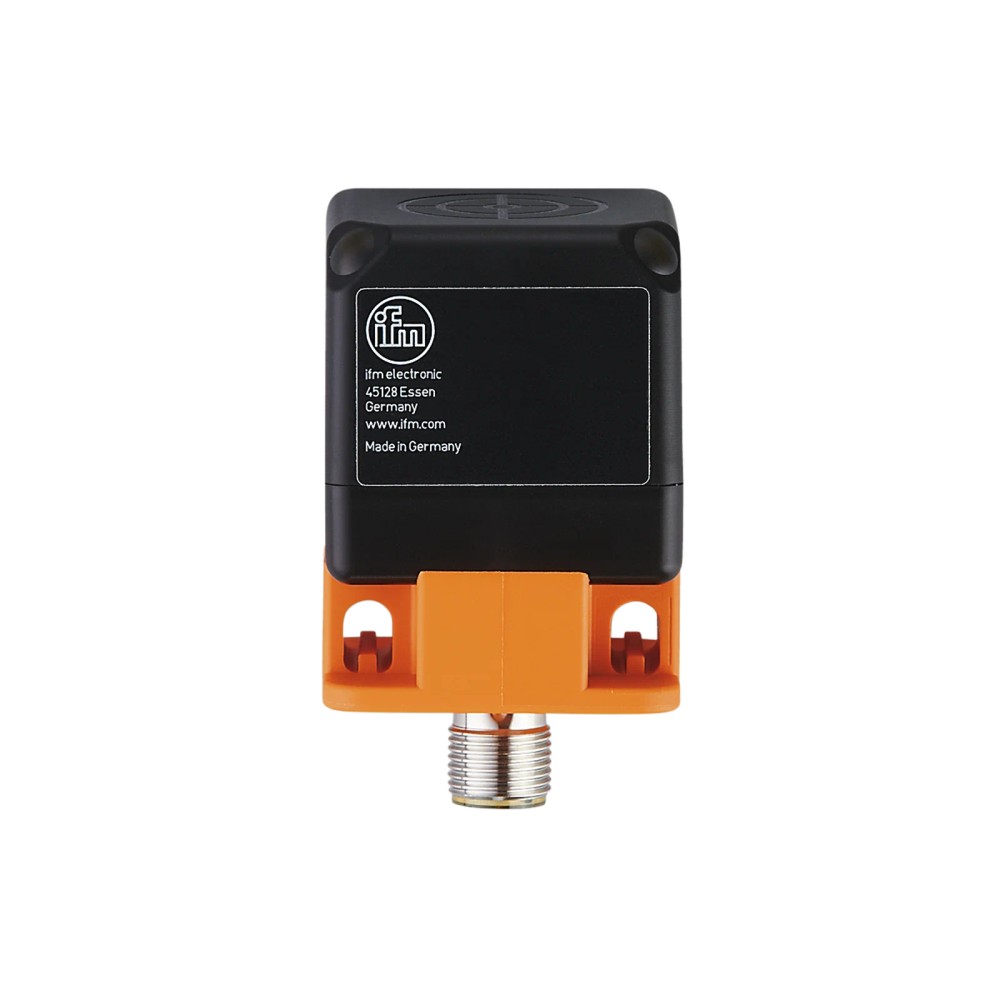

Imagem meramente ilustrativa

R$ 2.909,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ANT513
EAN: 4021179263085
NCM do produto: 84719019

Destaques do Produto Tecnologia e frequência...mais

Fechar menu

Saiba mais sobre: "ANT513 IFM - Leitor RFID HF Detecção transporte 13,56MHz IP67/69K"

Destaques do Produto

Tecnologia e frequência

RFID HF, 13,56 MHz

Padrão RFID

ISO 15693

Interface/dispositivos

DATA / DTE10x

Alimentação

24 V DC

Conexão

M12, codificação A, 4 contatos

Alcance estático para etiqueta

Até 60 mm para leitura e gravação

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabeça de Leitura e Gravação RFID HF IFM ANT513, 13,56 MHz, IP67/IP69K

A IFM ANT513 é uma cabeça de leitura e gravação RFID HF destinada à identificação de objetos em equipamentos de transporte. Opera a 13,56 MHz, utiliza o padrão ISO 15693 e comunica-se por DATA com dispositivos DTE10x. A distância estática de leitura e gravação da etiqueta é de até 60 mm; o invólucro tem proteção IP67 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Função	Leitura e gravação RFID HF
Frequência de operação	13,56 MHz
Padrão RFID	ISO 15693
Distância estática para etiqueta	Até 60 mm para leitura e gravação
Interface de comunicação	DATA / DTE10x
Conexão elétrica	1 x M12, codificação A, 4 contatos
Tensão de operação	24 V DC
Dimensões	40 x 40 x 54 mm
Temperatura ambiente	-20...60 °C
Proteção	IP67; IP69K

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Identificação RFID de objetos em equipamentos de transporte, conforme aplicação informada para o produto.
Instalações que utilizem etiquetas compatíveis com RFID HF ISO 15693 e dispositivo de comunicação DATA / DTE10x.
Aplicações em que a etiqueta possa permanecer a até 60 mm da cabeça durante a leitura ou gravação estática.
Ambientes cuja temperatura ambiente esteja entre -20 e 60 °C e que exijam proteção IP67 ou IP69K.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir leitura ou gravação estática a mais de 60 mm da etiqueta.
Não selecionar para comunicação com interface diferente de DATA / DTE10x sem confirmar a compatibilidade com o fabricante.
Não utilizar fora da faixa de temperatura ambiente especificada de -20 a 60 °C.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: detectar objetos em equipamentos de transporte. A distância estática informada para leitura e gravação da etiqueta é de até 60 mm.
Identificação de objetos em uma instalação RFID HF que utilize padrão ISO 15693 e comunicação DATA / DTE10x; a adequação depende da etiqueta e da configuração confirmadas para o sistema.
Uso em ambientes com temperatura ambiente de -20 a 60 °C e requisitos de proteção IP67 ou IP69K, respeitando as condições de instalação do fabricante.

COMO ESCOLHER

Antes de comprar o Cabeça de Leitura e Gravação RFID HF IFM ANT513, 13,56 MHz, IP67/IP69K, verifique estes pontos:

Escolha a ANT513 quando

A aplicação exigir uma cabeça RFID HF de 13,56 MHz, padrão ISO 15693, para leitura e gravação estática de etiquetas a até 60 mm e houver interface DATA / DTE10x.

Verifique o alcance antes da compra

A distância máxima informada para leitura e gravação estática é de 60 mm. Se a geometria da instalação exceder esse limite, confirme os requisitos com o fabricante antes de selecionar o equipamento.

Considere as condições de instalação

Confirme que alimentação, conexão M12 e temperatura ambiente atendem à instalação. O tipo de conexão mecânica ao processo não é informado na ficha.

Busque confirmação de compatibilidade se

O sistema utilizar outro padrão RFID, outra interface ou etiquetas não identificadas como ISO 15693. A ficha não confirma compatibilidade com essas configurações.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabeça de leitura e gravação RFID HF ANT513	Descrição e função informadas para o produto.
Marca	IFM	Marca do produto no anúncio.
SKU / part number	ANT513	Código de identificação do produto.
GTIN	4021179263085	Identificador comercial informado no anúncio.
Aplicação	Detectar objetos nos equipamentos de transporte	Aplicação indicada na ficha do produto.
Categoria	Processamento de imagens / identificação; sistemas RFID	Classificações fornecidas nas fontes do produto.

Dados RFID e comunicação
Tecnologia	RFID HF	Tecnologia de identificação especificada.
Frequência de operação	13,56 MHz	Frequência nominal de operação.
Padrão RFID	ISO 15693	Padrão informado para a comunicação RFID.
Função	Leitura e gravação	Função da cabeça RFID.
Interface de comunicação	DATA / DTE10x	Interface e dispositivos compatíveis indicados.
Distância para etiqueta de ID — leitura	Até 60 mm, estático	Limite informado para leitura estática.
Distância para etiqueta de ID — gravação	Até 60 mm, estático	Limite informado para gravação estática.
Distância da cabeça de leitura/gravação frontal	250 mm	Valor listado na ficha; não deve ser confundido com a distância máxima estática para a etiqueta.
Distância da cabeça de leitura/gravação lateral	300 mm	Valor listado na ficha; consulte o datasheet para a condição de aplicação correspondente.

Dados elétricos
Tensão de operação	24 V DC	Tensão nominal de alimentação especificada.
Consumo de corrente	< 50 mA	Limite de consumo indicado na ficha.
Classe de proteção	III	Classificação elétrica declarada pelo fabricante.
Conexão elétrica	1 x M12, giratório, trava; codificação A; 4 contatos	Configuração da conexão informada no datasheet.

Displays e elementos de operação
Display em operação	1 LED verde	Indicação visual de operação.
Display de comunicação	1 LED amarelo	Indicação visual de comunicação.
Face ativa	Acessível em 5 posições	Característica de orientação da face ativa informada na ficha.

Condições ambientais e resistência
Temperatura ambiente	-20...60 °C	Faixa de temperatura ambiente de operação.
Temperatura de armazenamento	-25...80 °C	Faixa especificada para armazenamento.
Grau de proteção	IP67; IP69K	Graus de proteção declarados pelo fabricante.
Resistência a choques	EN 60068-2-29: 40 g, 6 ms; EN 60068-2-27: 50 g, 11 ms	Condições de ensaio de choque indicadas na ficha.
Resistência a vibrações	EN 60068-2-6: 20 g, 10...55 Hz	Condição de ensaio de vibração indicada na ficha.
Homologações de radiotransmissão	EUA; Canadá; EU/RED; Austrália; Japão; China; Taiwan; Índia; Coreia do Sul; Cingapura; Ucrânia; Malásia; México; Nova Zelândia; Vietnã	Países e regiões listados na ficha do fabricante.

Dados mecânicos e montagem
Dimensões	40 x 40 x 54 mm	Dimensões externas informadas.
Invólucro	Retangular; formato cúbico no anúncio	Descrições de formato presentes nas fontes do produto.
Montagem	Embutido	Tipo de montagem indicado na ficha.
Material do invólucro	PA	Material do invólucro declarado na ficha técnica.
Peças metálicas	Aço inoxidável	Material das peças metálicas informado.
Acabamento e cor	Plástico fosco; preto e laranja	Características visuais indicadas no anúncio.
Características de design	Símbolo de alvo gravado na face frontal e suporte de montagem na parte traseira	Descrição de design do anúncio.
Peso	165,55 g	Peso indicado nos atributos do produto.
Velocidade de passagem do pistão	< 1 m/s	Valor listado na ficha; consultar o datasheet para confirmar a condição de aplicação a que se refere.
Etiqueta de referência	E80370	Referência de etiqueta listada na ficha; confirmar a seleção da etiqueta para a aplicação.

Dados de confiabilidade e fornecimento
MTTF	557 anos	Valor de MTTF informado nos dados importados; consulte o datasheet para as condições e metodologia aplicáveis.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• RFID HF, 13,56 MHz.

• Padrão RFID ISO 15693.

• Interface DATA / DTE10x; compatibilidade indicada para dispositivos DTE10x.

Conexões

Elétrica 1 conexão M12, codificação A, 4 contatos; alimentação de 24 V DC. A ficha não fornece pinagem detalhada.

Processo Não especificada na ficha. A montagem é indicada como embutida; isso não define uma conexão mecânica de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema RFID HF ISO 15693 com interface DATA / DTE10x e etiqueta a até 60 mm em leitura ou gravação estática.	✓	Frequência, padrão, interface e distância estática correspondem aos dados informados para a ANT513.
Instalação alimentada a 24 V DC com conexão M12 de codificação A e 4 contatos.	✓	A tensão e a configuração da conexão elétrica constam na ficha.
Aplicação que exige distância estática superior a 60 mm para leitura ou gravação.	✗	A distância máxima estática informada para a etiqueta é de até 60 mm.
Sistema que exige outro padrão RFID ou interface diferente de DATA / DTE10x.	✗	A ficha não declara compatibilidade com padrões ou interfaces diferentes.
Instalação com temperatura ambiente entre -20 e 60 °C e necessidade de proteção IP67/IP69K.	✓	A faixa de temperatura e os graus de proteção são especificados para o produto.

INSTALAÇÃO

Como instalar o Cabeça de Leitura e Gravação RFID HF IFM ANT513, 13,56 MHz, IP67/IP69K

Confirme que o leitor, a etiqueta e o dispositivo de controle atendem ao padrão RFID ISO 15693 e à interface DATA / DTE10x.
Verifique a alimentação requerida de 24 V DC e a compatibilidade da conexão M12, codificação A, com 4 contatos.
Instale a cabeça conforme a configuração embutida indicada e consulte o desenho dimensional para definir o espaço e a orientação de montagem.
Posicione a etiqueta dentro da distância estática especificada de até 60 mm para leitura ou gravação.
Conecte o cabo M12 conforme a pinagem oficial do fabricante; a pinagem detalhada não consta nos dados fornecidos.
Após energizar, verifique os LEDs de operação e comunicação e valide a leitura ou gravação com a configuração do sistema.

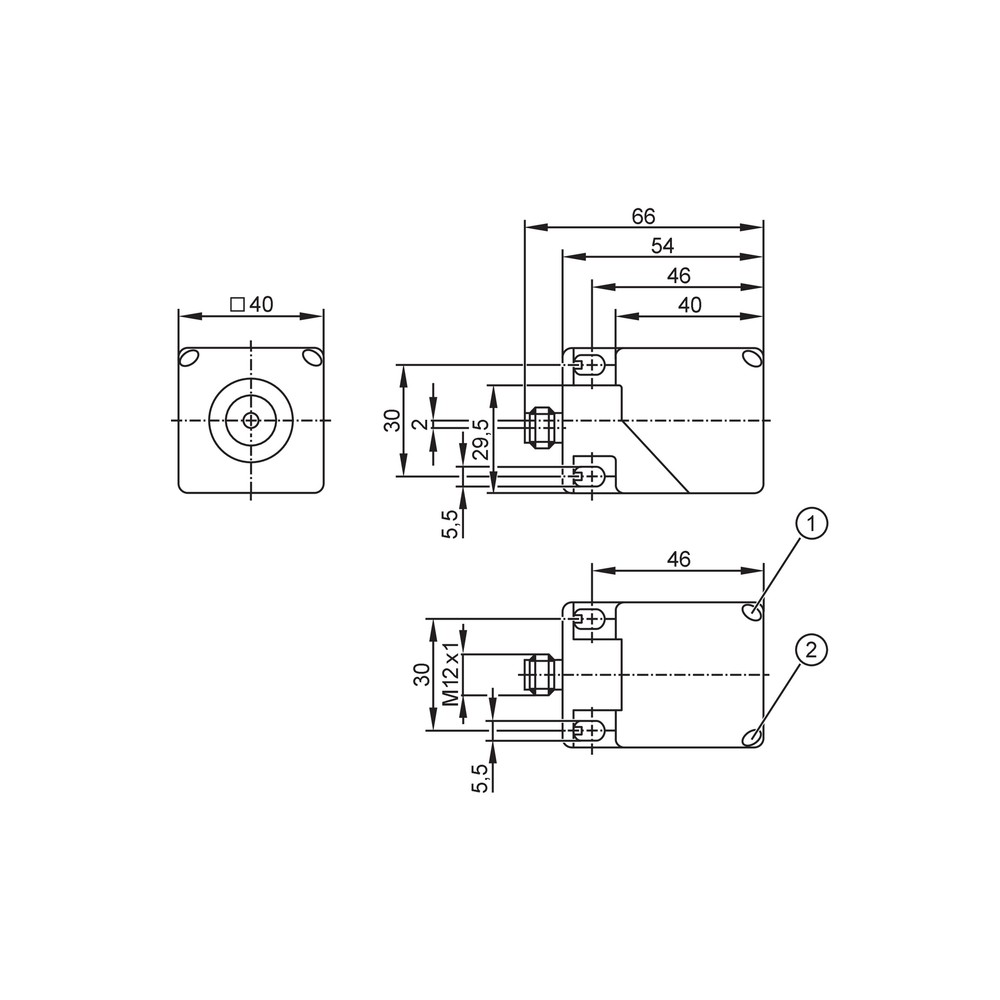

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A etiqueta não é detectada.	Distância estática superior ao limite informado, padrão RFID diferente ou interface do sistema incompatível.	Confirme que a etiqueta é ISO 15693, aproxime-a para até 60 mm e valide o uso da interface DATA / DTE10x.
A leitura funciona, mas a gravação não.	Etiqueta fora da distância especificada para gravação ou configuração do sistema não compatível.	Verifique a distância estática de até 60 mm e confirme no controlador e na documentação do sistema a configuração de gravação.
O leitor não indica operação.	Alimentação ausente ou incompatível com o requisito de 24 V DC, ou conexão M12 incorreta.	Meça a alimentação no circuito e confira a conexão M12, codificação A e número de contatos conforme o esquema oficial.
A comunicação com o controlador não é indicada pelo LED amarelo.	Interface DATA / DTE10x não configurada ou conexão de comunicação incorreta.	Confirme o dispositivo e a interface selecionados e compare a ligação com a documentação oficial; a pinagem não está detalhada nos dados disponíveis.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM ANT513 — português (Datasheet) Desenho em escala IFM ANT513 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a ANT513 e para que serve?

É uma cabeça de leitura e gravação RFID HF da IFM para identificação de objetos, com aplicação indicada em equipamentos de transporte. Opera em 13,56 MHz e utiliza ISO 15693.

Com quais dispositivos e etiquetas ela é compatível?

A ficha indica interface DATA / DTE10x e padrão RFID ISO 15693. Confirme a etiqueta e a configuração específica do sistema antes da instalação.

O que acompanha a compra?

A ficha informa uma peça por embalagem, mas não detalha acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo fornecido.

A ANT513 serve para leitura a mais de 60 mm?

A ficha limita a distância estática para leitura da etiqueta a até 60 mm. Não há base nos dados disponíveis para afirmar adequação acima desse limite.

Posso usar a ANT513 com um padrão RFID diferente de ISO 15693?

A compatibilidade informada é com ISO 15693. A ficha não confirma outros padrões, portanto valide qualquer configuração diferente com o fabricante.

O leitor não detecta a etiqueta: o que devo verificar antes de trocar a peça?

Confira se a etiqueta é ISO 15693, se está dentro de 60 mm e se o sistema utiliza DATA / DTE10x. Verifique também alimentação e comunicação.

A leitura funciona, mas a gravação falha; qual é a causa provável?

Verifique se a etiqueta está a até 60 mm e se a aplicação está configurada para gravação. A ficha não descreve configurações de software ou permissões da etiqueta.

É melhor comprar a cabeça avulsa ou um kit?

A ANT513 é indicada como uma peça por embalagem e a ficha não informa um kit. Confirme separadamente a disponibilidade dos cabos, etiquetas e dispositivos de comunicação necessários à instalação.

Como instalo e alinho a ANT513?

A ficha indica montagem embutida e disponibiliza desenho em escala. Respeite a distância estática de até 60 mm e consulte o datasheet para orientação de montagem e ligação.

A pinagem do conector M12 está informada?

Os dados fornecidos especificam M12, codificação A e 4 contatos, mas não trazem a pinagem. Consulte o datasheet ou a documentação oficial antes de fazer a ligação.

GLOSSÁRIO TÉCNICO

RFID HF

Identificação por radiofrequência na faixa de alta frequência; neste produto, a operação é especificada em 13,56 MHz (Ref.: frequência de operação).

ISO 15693

Padrão RFID indicado para a comunicação com etiquetas compatíveis (Ref.: padrão RFID).

DATA / DTE10x

Interface de comunicação e família de dispositivos indicadas para a ANT513 (Ref.: interface de comunicação).

M12 codificação A

Configuração do conector elétrico especificada para a ligação do produto, com 4 contatos (Ref.: conexão elétrica).

IP67 / IP69K

Graus de proteção declarados para o invólucro; consulte as condições de ensaio e instalação no datasheet (Ref.: grau de proteção).
