ANT512 IFM - Cabeça de Leitura e Gravação RFID LF Detecção em Transporte IP67 IP69K 0,125MHz

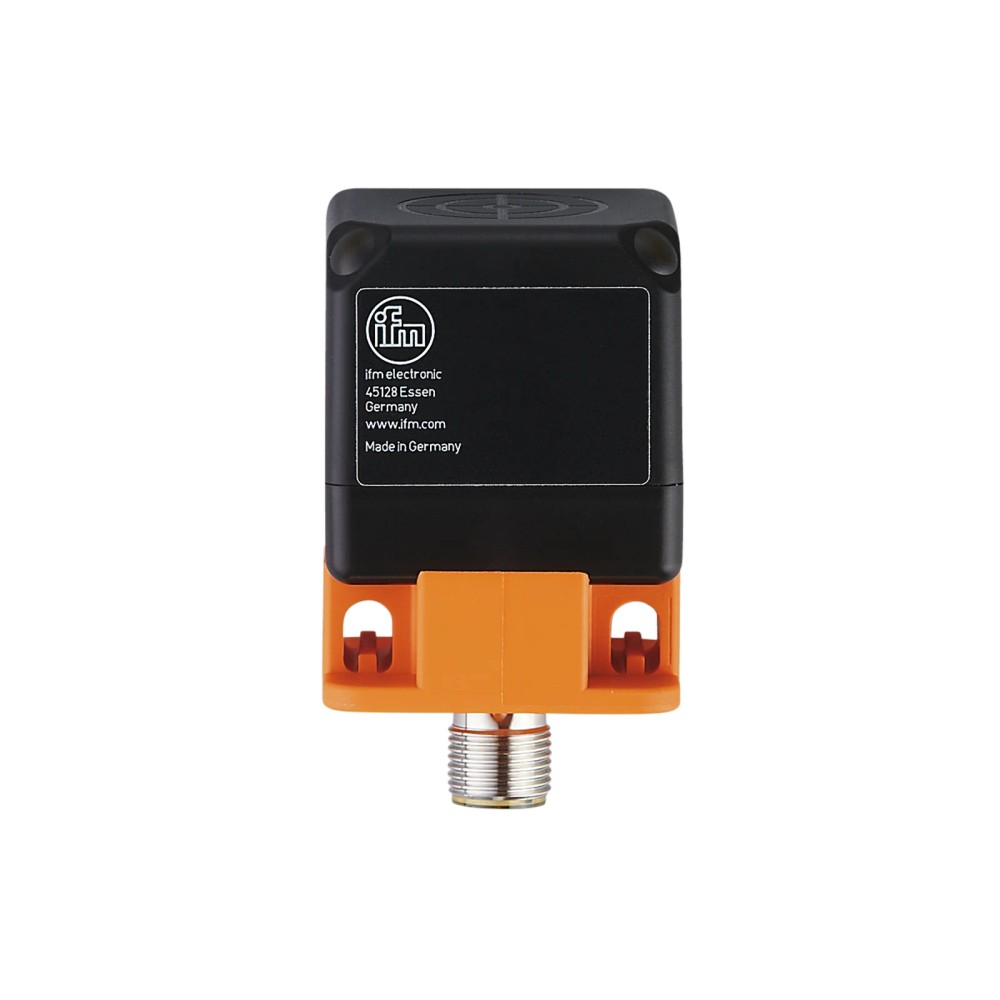

Imagem meramente ilustrativa

R$ 2.758,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: ANT512
EAN: 4021179263078
NCM do produto: 84719019

Destaques do Produto Frequência LF, 0,125...mais

Fechar menu

Saiba mais sobre: "ANT512 IFM - Cabeça de Leitura e Gravação RFID LF Detecção em Transporte IP67 IP69K 0,125MHz"

Destaques do Produto

Frequência

LF, 0,125 MHz

Operação

Leitura e gravação

Distância estática máxima de leitura

≤ 60 mm

Distância estática máxima de gravação

≤ 55 mm

Interface

DATA / DTE10x

Conexão

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabeça de Leitura e Gravação RFID LF IFM ANT512, 0,125 MHz, IP67/IP69K

A IFM ANT512 é uma cabeça de leitura e gravação RFID LF destinada à identificação de objetos em equipamentos de transporte. Opera a 0,125 MHz e comunica-se com DATA / DTE10x. Possui proteção IP67 e IP69K e dimensões de 40 × 40 × 54 mm.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	RFID LF
Função	Leitura e gravação
Frequência de operação	0,125 MHz
Interface de comunicação	DATA / DTE10x
Distância de leitura estática	≤ 60 mm
Distância de gravação estática	≤ 55 mm
Tensão de operação	24 V DC
Conexão elétrica	1 × M12, giratória, codificação A, 4 contatos
Proteção	IP67; IP69K
Dimensões	40 × 40 × 54 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Identificação RFID LF de objetos em equipamentos de transporte, conforme a aplicação indicada na ficha.
Sistemas que utilizem a interface DATA / DTE10x e operem dentro das distâncias estáticas especificadas para leitura e gravação.
Instalações que exijam os graus de proteção IP67 e IP69K, respeitando as condições do fabricante.

⚠ Considere outro se precisa de:

Aplicações que exijam leitura estática além de 60 mm ou gravação estática além de 55 mm.
Sistemas cujo controlador ou equipamento não ofereça a interface DATA / DTE10x, sem validação prévia de compatibilidade.
Aplicações que demandem frequência diferente de 0,125 MHz ou tecnologia RFID diferente de LF.

APLICAÇÕES E USO

Uso indicado na ficha: detectar objetos em equipamentos de transporte por RFID LF. A seleção deve considerar a interface DATA / DTE10x e os limites estáticos de leitura e gravação.
Leitura estática de etiqueta de identificação dentro da distância declarada de até 60 mm; o resultado em movimento não pode ser confirmado com os dados disponíveis.
Gravação estática dentro da distância declarada de até 55 mm; validar a etiqueta e as condições de instalação com o datasheet.
Instalação em ambiente cuja temperatura ambiente esteja entre -20 e 60 °C e que exija os graus de proteção declarados, observando as condições do fabricante.
Possibilidade inferida: integração em pontos de identificação de uma linha de transporte. A adequação depende da interface, da etiqueta, do posicionamento e da validação do sistema; não é uma aplicação adicional confirmada pela ficha.

COMO ESCOLHER

Antes de comprar o Cabeça de Leitura e Gravação RFID LF IFM ANT512, 0,125 MHz, IP67/IP69K, verifique estes pontos:

Escolha a ANT512 quando

A aplicação for de leitura e gravação RFID LF em equipamento de transporte, com interface DATA / DTE10x e distâncias estáticas dentro dos limites declarados: até 60 mm para leitura e até 55 mm para gravação.

Valide outra solução quando

O sistema exigir outra frequência ou tecnologia, uma interface diferente, ou distâncias superiores às especificadas. A ficha não informa uma alternativa de modelo; confirme com o fabricante a seleção apropriada.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Categoria	Processamento de imagens / identificação; RFID	Categoria indicada nos dados do anúncio e do produto.
Tipo de produto	Cabeça de leitura e gravação RFID LF	Identificação do componente.
Aplicação	Detectar objetos nos equipamentos de transporte	Aplicação explicitamente indicada na ficha.
Função	Leitura e gravação	Funções declaradas para a cabeça RFID.
Tecnologia	RFID LF	Tecnologia de identificação.
Frequência de operação	0,125 MHz	Frequência nominal indicada.
Etiqueta de referência	E80360	Referência de etiqueta informada na ficha; confirme a compatibilidade da etiqueta no datasheet.

Comunicação e compatibilidade
Interface de comunicação	DATA / DTE10x	Interface indicada para comunicação com o equipamento correspondente.

Dados elétricos
Tensão de operação	24 V DC	Tensão de operação especificada.
Consumo de corrente	< 50 mA	Limite de consumo informado.
Classe de proteção	III	Classe de proteção elétrica declarada.
Conexão elétrica	1 × M12, giratório, trava; codificação A; 4 contatos	Tipo e configuração do conector elétrico informados.

Desempenho de identificação
Distância para etiqueta de ID — leitura	≤ 60 mm, estático	Distância máxima declarada para leitura em condição estática.
Distância para etiqueta de ID — gravação	≤ 55 mm, estático	Distância máxima declarada para gravação em condição estática.
Distância da cabeça de leitura/gravação frontal	400 mm	Valor informado na ficha; verificar condições e referência no datasheet do fabricante.
Distância da cabeça de leitura/gravação lateral	400 mm	Valor informado na ficha; verificar condições e referência no datasheet do fabricante.

Condições ambientais e robustez
Temperatura ambiente	-20 a 60 °C	Faixa de temperatura ambiente informada para operação.
Temperatura de armazenamento	-25 a 80 °C	Faixa declarada para armazenamento.
Grau de proteção	IP67; IP69K	Graus de proteção declarados; observar as condições de instalação e ensaio do fabricante.
Resistência a choques	EN 60068-2-29: 40 g, 6 ms; EN 60068-2-27: 50 g, 11 ms	Valores e normas de ensaio informados na ficha.
Resistência a vibrações	EN 60068-2-6: 20 g, 10...55 Hz	Valor e norma de ensaio informados na ficha.
Velocidade de passagem do pistão	< 0,5 m/s	Limite informado; confirme a aplicabilidade desse parâmetro à configuração da instalação.
Homologação de radiotransmissão	EUA; Canadá; EU/RED; Austrália; China; Taiwan; Índia; Coreia do Sul; Cingapura; Malásia; Grã-Bretanha; Nova Zelândia; México; Brasil; Indonésia	Regiões listadas na ficha para homologação de radiotransmissão.

Dados mecânicos e materiais
Dimensões	40 × 40 × 54 mm	Dimensões externas informadas.
Invólucro	Retangular	Formato do invólucro declarado.
Materiais	Invólucro: PA; peças de metal: aço inoxidável	Materiais indicados na ficha.
Superfície ativa	Acessível em 5 posições	Configuração de acesso declarada para a superfície ativa.
Peso	185 g	Peso informado nos atributos do produto.
MTTF	536 anos	Valor de MTTF informado nos dados do catálogo; não representa vida útil garantida.

Displays e elementos de operação
Display em operação	1 × LED, verde	Indicador de operação informado.
Display de comunicação	1 × LED, amarelo	Indicador de comunicação informado.

COMPATIBILIDADE

Comunicação

• Interface indicada: DATA / DTE10x.

• Tecnologia e frequência: RFID LF, 0,125 MHz.

Conexões

Elétrica Conector 1 × M12 giratório, codificação A, 4 contatos. Alimentação: 24 V DC. O diagrama de pinos não consta nos dados fornecidos; consultar o datasheet do fabricante.

Processo A ficha não informa conexão de processo. A superfície ativa é acessível em 5 posições; isso não define conexão elétrica ou compatibilidade mecânica com o suporte da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com interface DATA / DTE10x e identificação RFID LF a 0,125 MHz.	✓	A interface, a tecnologia e a frequência correspondem aos dados do produto.
Leitura estática de etiqueta de identificação a até 60 mm.	✓	A distância máxima de leitura informada é ≤ 60 mm em condição estática.
Gravação estática de etiqueta de identificação a até 55 mm.	✓	A distância máxima de gravação informada é ≤ 55 mm em condição estática.
Leitura ou gravação em movimento, ou em distâncias acima dos limites estáticos informados.	✗	A ficha só especifica as distâncias de leitura e gravação em condição estática; não há dados suficientes para validar esse cenário.
Equipamento com interface diferente de DATA / DTE10x ou frequência diferente de 0,125 MHz.	✗	A compatibilidade com outras interfaces e frequências não está declarada na ficha.

INSTALAÇÃO

Como instalar o Cabeça de Leitura e Gravação RFID LF IFM ANT512, 0,125 MHz, IP67/IP69K

Confirme que o sistema de identificação utiliza RFID LF a 0,125 MHz e interface DATA / DTE10x.
Verifique a compatibilidade elétrica do equipamento e da alimentação de 24 V DC antes de conectar.
Planeje a fixação considerando as dimensões de 40 × 40 × 54 mm e o acesso à superfície ativa em uma das 5 posições declaradas.
Posicione a etiqueta dentro dos limites estáticos informados: até 60 mm para leitura e até 55 mm para gravação.
Conecte ao M12 com codificação A e 4 contatos; consulte o datasheet para a atribuição de pinos, não especificada nos dados disponíveis.
Após a instalação, verifique os indicadores LED de operação e comunicação e confirme a leitura/gravação com o sistema conectado.

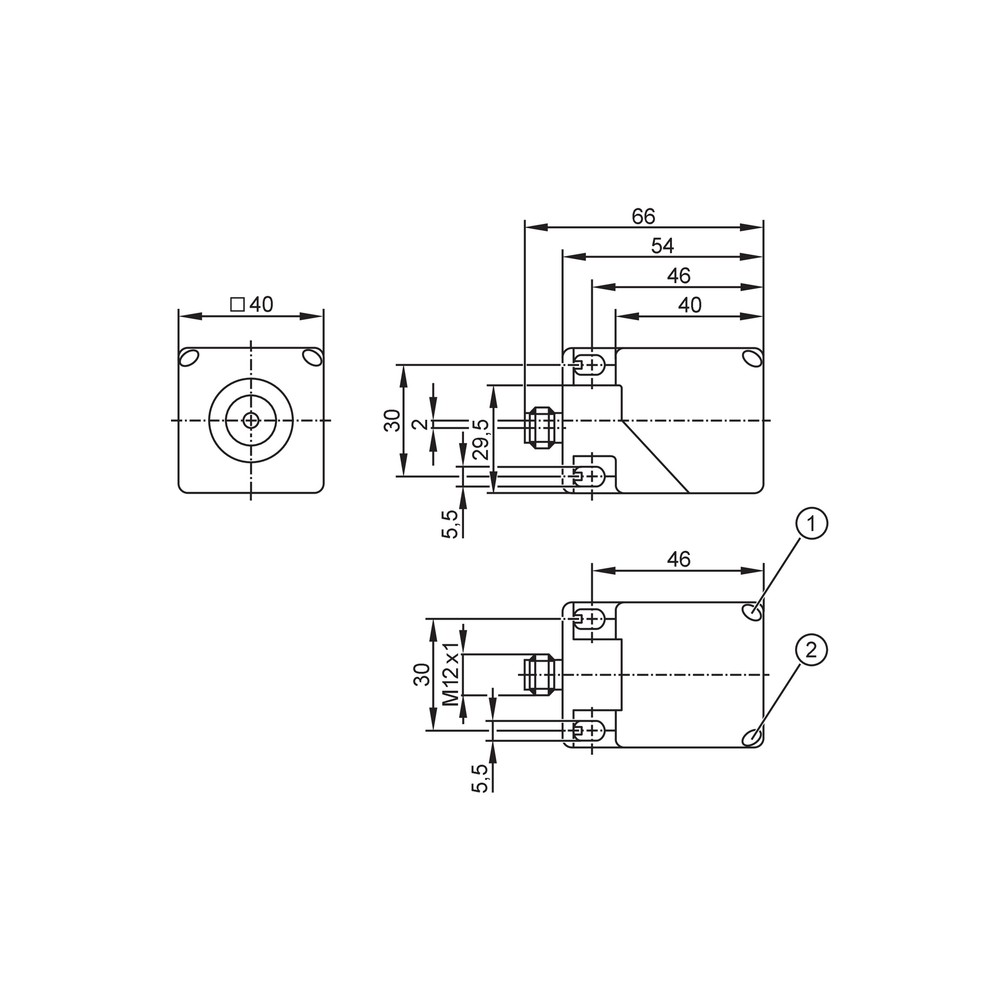

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A etiqueta não é lida.	Posicionamento fora da distância estática de leitura declarada, incompatibilidade da etiqueta ou ausência de comunicação DATA / DTE10x.	Verifique a distância até a etiqueta, confirme o tipo de sistema e observe o LED amarelo de comunicação; consulte o datasheet para validar a etiqueta.
A leitura funciona, mas a gravação não.	A etiqueta está fora da distância estática de gravação ou a aplicação não está configurada para gravação.	Confirme a distância de gravação, que deve ser de até 55 mm em condição estática, e verifique a configuração do sistema controlador.
O indicador verde de operação não acende.	Alimentação ausente ou incompatível com a tensão de operação declarada.	Meça a alimentação no circuito e confira a conexão conforme o datasheet; a tensão indicada é 24 V DC.
A comunicação com o sistema é intermitente ou não ocorre.	Conexão M12 incorreta, interface incompatível ou falha de conexão elétrica.	Confira o encaixe e a codificação do conector, valide que o equipamento utiliza DATA / DTE10x e consulte o diagrama de pinos oficial antes de alterar a fiação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ANT512, PT-BR (Datasheet) Desenho em escala ANT512 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a IFM ANT512 e para que serve?

É uma cabeça de leitura e gravação RFID LF para identificação de objetos em equipamentos de transporte. Opera a 0,125 MHz e utiliza interface DATA / DTE10x.

Com quais sistemas de comunicação e conexão elétrica ela é compatível?

A ficha indica interface DATA / DTE10x e conexão elétrica M12 giratória, codificação A, com 4 contatos. A alimentação especificada é 24 V DC; consulte o datasheet para a pinagem.

O que acompanha a ANT512?

Os dados fornecidos não especificam acessórios ou itens inclusos. Consulte o anúncio ou o fornecedor para confirmar o conteúdo fornecido.

Ela serve para leitura a mais de 60 mm ou gravação a mais de 55 mm?

Essas distâncias excedem os limites estáticos declarados para leitura e gravação. A ficha não fornece dados para validar operação além desses limites.

Posso usar a ANT512 em um sistema RFID de outra frequência ou tecnologia?

A ficha especifica RFID LF a 0,125 MHz. Não há compatibilidade declarada com outras frequências ou tecnologias, então essa aplicação deve ser validada com o fabricante.

O que verificar se a etiqueta não é lida?

Confira se a etiqueta está dentro da distância estática de leitura, de até 60 mm, e se o sistema utiliza DATA / DTE10x. Verifique também a comunicação indicada pelo LED amarelo.

Por que a cabeça lê, mas não grava a etiqueta?

Uma causa possível é a distância exceder o limite estático de gravação de 55 mm ou a configuração do controlador não permitir gravação. Verifique esses pontos antes de substituir a cabeça.

Devo comprar a cabeça ANT512 avulsa ou um conjunto com controlador?

A ficha descreve a cabeça e indica compatibilidade com DATA / DTE10x, mas não especifica os itens de um conjunto. Se a instalação ainda não dispõe de equipamento compatível, confirme com o fornecedor quais componentes são necessários.

Como posicionar e conectar a ANT512 durante a instalação?

Posicione a etiqueta dentro das distâncias estáticas especificadas e conecte pelo M12 codificado A, com 4 contatos. Use o datasheet para confirmar a pinagem e a montagem adequada ao equipamento.

A ANT512 pode ser instalada em qualquer ambiente de temperatura?

Não. A faixa de temperatura ambiente informada é de -20 a 60 °C; verifique também os requisitos de proteção e as condições ambientais descritas no datasheet.

GLOSSÁRIO TÉCNICO

RFID LF

Identificação por radiofrequência na faixa LF; nesta cabeça, a frequência declarada é 0,125 MHz (Ref.: Frequência de operação).

DATA / DTE10x

Interface de comunicação indicada para a ANT512 (Ref.: Interface de comunicação).

Distância estática de leitura

Separação máxima especificada entre a cabeça e a etiqueta para leitura sem movimento: até 60 mm (Ref.: Distância para etiqueta de ID — leitura).

Distância estática de gravação

Separação máxima especificada entre a cabeça e a etiqueta para gravação sem movimento: até 55 mm (Ref.: Distância para etiqueta de ID — gravação).

IP67 e IP69K

Graus de proteção declarados para o produto; a aplicação deve respeitar as condições e limitações descritas pelo fabricante (Ref.: Grau de proteção).
