Módulo Ethernet ifm AL4222 - EtherNet/IP 8DI 8DO

Pré-visualizar: AL4222 IFM - Módulo Ethernet ifm Automação industrial EtherNet/IP 8DI 8DO IP67

AL4222 IFM - Módulo Ethernet ifm Automação industrial EtherNet/IP 8DI 8DO IP67

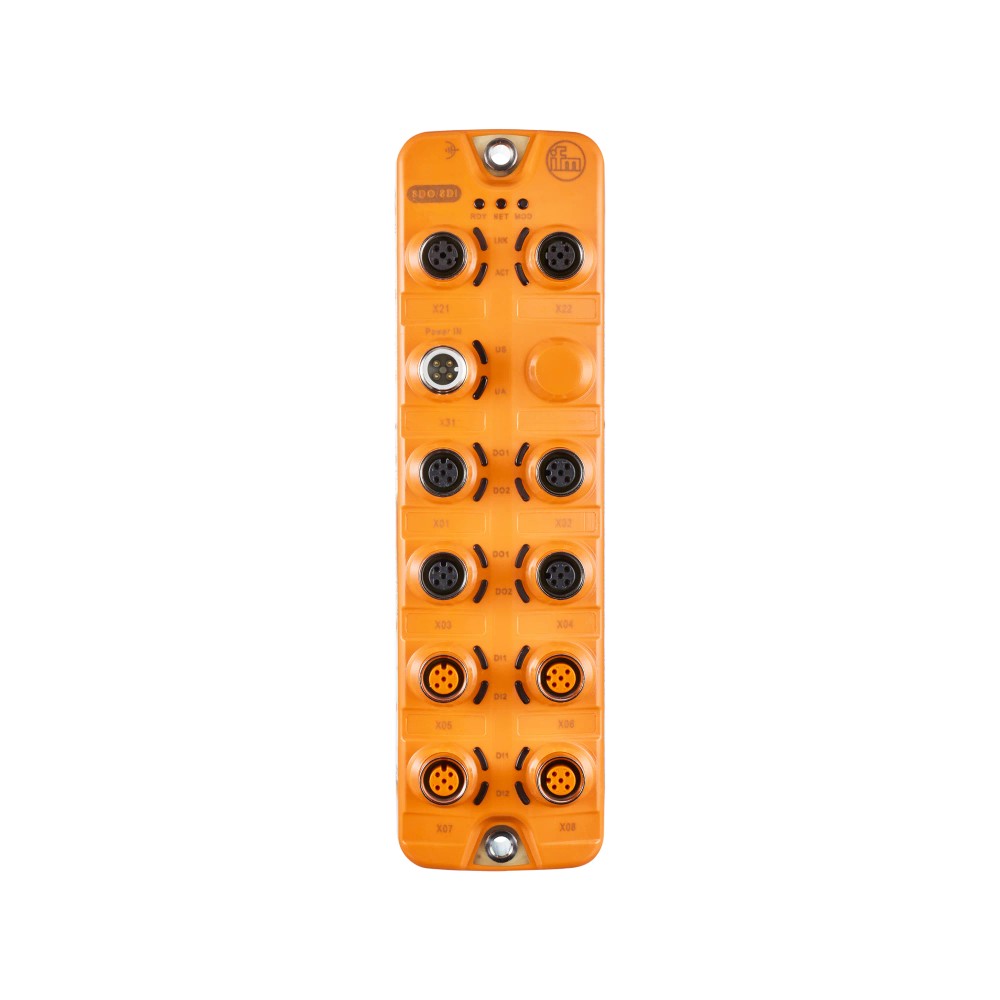

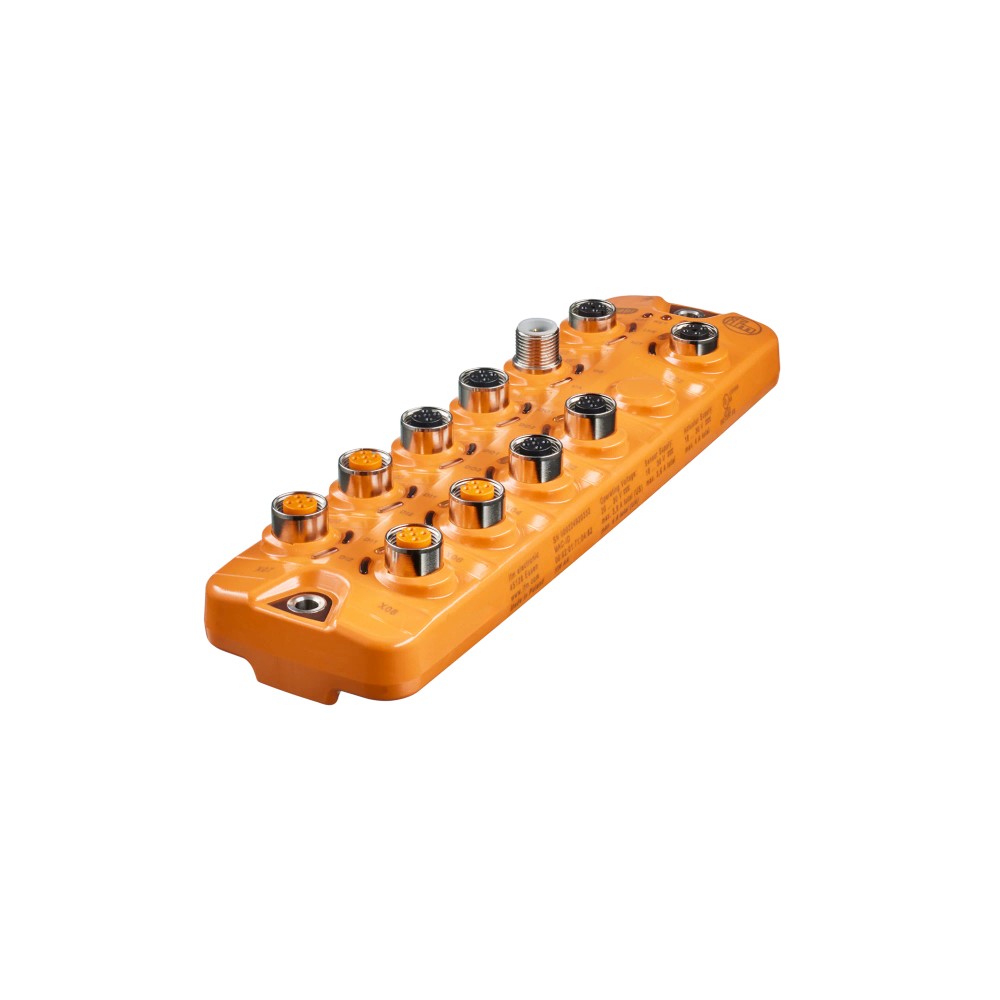

Imagem meramente ilustrativa

R$ 3.701,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL4222
EAN: 4021179328401
NCM do produto: 85176299

Destaques do Produto Protocolo requerido...mais

Fechar menu

Saiba mais sobre: "AL4222 IFM - Módulo Ethernet ifm Automação industrial EtherNet/IP 8DI 8DO IP67"

Destaques do Produto

Protocolo requerido

EtherNet/IP

Quantidade de canais

8 entradas digitais e 8 saídas digitais

Conexão Ethernet

M12, codificação D, 4 contatos

Conexão de E/S

M12, codificação A, 5 contatos

Alimentação

20...30 V DC

Proteção declarada

IP65, IP66 e IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo Ethernet ifm AL4222 com interface EtherNet/IP, 8 entradas digitais e 8 saídas digitais, IP65/IP66/IP67

O ifm AL4222 é um módulo de E/S para aplicações de campo com comunicação EtherNet/IP. Permite conectar até 8 entradas digitais e 8 saídas digitais ao sistema de automação. Possui conexões M12, alimentação de 20 a 30 V DC e graus de proteção IP65, IP66 e IP67.

PRINCIPAIS ESPECIFICAÇÕES

Interface de comunicação	EtherNet/IP
Entradas digitais	8; tipo 2 conforme IEC 61131-2
Saídas digitais	8
Grau de proteção	IP65, IP66 e IP67
Tensão de operação	20...30 V DC (US; para SELV/PELV)
Alimentação adicional	20...30 V DC (UA)
Conexão Ethernet	M12, codificação D, 4 contatos
Conexões de entradas/saídas	M12, codificação A, 5 contatos
Dimensões	208 x 59,3 x 38,4 mm
Temperatura ambiente	-25...60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação que utilizem EtherNet/IP e precisem conectar até 8 entradas digitais e 8 saídas digitais em campo.
Instalações que atendam à faixa de alimentação de 20...30 V DC e às condições ambientais declaradas de -25...60 °C.
Aplicações que utilizem conexões M12 compatíveis com as codificações e quantidades de contatos especificadas para Ethernet, E/S e alimentação.

⚠ Considere outro se precisa de:

Sistemas cujo controlador ou rede não ofereça EtherNet/IP, salvo se houver uma solução de integração validada pelo fabricante do sistema.
Aplicações que exijam tensão de operação fora da faixa de 20...30 V DC ou temperatura ambiente fora de -25...60 °C.
Aplicações que exijam um módulo com quantidade de canais diferente de 8 entradas digitais e 8 saídas digitais, sem confirmação de que essa configuração atende ao projeto.

APLICAÇÕES E USO

Uso declarado: módulo E/S para aplicações de campo em sistemas de automação com EtherNet/IP.
Aplicação possível, a validar no projeto: aquisição de sinais digitais de sensores e comando de cargas por saídas digitais, respeitando a tensão, a corrente por saída e os limites de alimentação especificados.
Pode ser considerado em instalações com topologia de rede em linha ou anel e configuração DHCP, BOOTP ou estática, conforme as notas de interface do fabricante.
A instalação deve permanecer dentro da faixa de temperatura ambiente de -25...60 °C e utilizar alimentação compatível com 20...30 V DC.
A ficha identifica graus de proteção IP65/IP66/IP67; confirmar no datasheet as condições de montagem e exposição aplicáveis à instalação.

COMO ESCOLHER

Antes de comprar o Módulo Ethernet ifm AL4222 com interface EtherNet/IP, 8 entradas digitais e 8 saídas digitais, IP65/IP66/IP67, verifique estes pontos:

Escolha o AL4222 quando

A rede de controle utilizar EtherNet/IP e forem necessários 8 canais de entrada digital e 8 de saída digital, com alimentação de 20...30 V DC e conexões M12 conforme especificado.

Avalie outra configuração quando

O projeto exigir outro protocolo, quantidade diferente de canais, tipo de sinal diferente de digital ou condições elétricas e ambientais além das especificadas. Confirme a compatibilidade do sistema completo no datasheet e com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Módulo Ethernet com interface EtherNet/IP	Módulo de E/S para aplicações de campo.
Modelo	AL4222	Código do produto informado no anúncio.
Marca	ifm	Fabricante indicado na ficha.
SKU	AL4222	Identificador comercial.
GTIN	4021179328401	Identificador global do produto.
Part number	AL4222	Número da peça.
Categoria	Comunicação industrial; módulo E/S	Classificação indicada nas fontes do produto.
Aplicação declarada	Módulo E/S para aplicações de campo	Descrição de aplicação presente na ficha.
Função de alimentação em série	Interface de barramento de campo	Função informada para o produto.

Comunicação e interfaces
Interface de comunicação	Ethernet com protocolo EtherNet/IP	Protocolo declarado para comunicação industrial.
Taxa de transmissão	10 MBit/s; 100 MBit/s	Taxas indicadas na ficha.
Padrão de transmissão	10Base-T; 100Base-TX	Padrões de Ethernet declarados.
Configuração de rede	DHCP, BOOTP ou estática	Métodos de configuração informados.
Topologias compatíveis	Linha e anel; DLR (Device Level Ring)	Topologias e recurso declarados nas notas das interfaces.
Configuração de fábrica: endereço IP	192.168.1.250	Valor padrão informado na ficha.
Configuração de fábrica: máscara de sub-rede	255.255.255.0	Valor padrão informado na ficha.
Configuração de fábrica: endereço IP do gateway	0.0.0.0	Valor padrão informado na ficha.
Endereço MAC	Consultar a placa de tipo	A ficha não apresenta um valor fixo; indica consulta à identificação do equipamento.
Conexão elétrica Ethernet	M12; codificação D; 4 contatos; vedação FKM	Características declaradas da conexão Ethernet.

Entradas e saídas digitais
Quantidade de entradas digitais	8	Número de canais informado para o módulo.
Tipo das entradas digitais	Tipo 2 conforme IEC 61131-2	Classificação declarada para as entradas.
Nível de comutação Low	0...5 V	Faixa de nível baixo informada.
Nível de comutação High	11...30 V	Faixa de nível alto informada.
Proteção das entradas contra curto-circuito	Sim	Proteção declarada para entradas digitais.
Quantidade de saídas digitais	8	Número de canais informado para o módulo.
Corrente máxima por saída	3600 mA	Limite declarado por saída; considerar também os limites de alimentação total e por porta.
Conexão elétrica de entradas/saídas	M12; codificação A; 5 contatos; vedação FKM	Características declaradas das conexões de E/S.
Alimentação do sensor US: capacidade de carga total	3,6 A	Limite total informado para a alimentação do sensor.
Alimentação do sensor US: corrente por porta	3,6 A	Limite por porta informado para a alimentação do sensor.
Alimentação de atuadores UA: capacidade de carga total	4 A	Limite total informado para a alimentação de atuadores.
Alimentação de atuadores UA: corrente por porta	3,6 A	Limite por porta informado para a alimentação de atuadores.

Alimentação e proteção elétrica
Tensão de operação	20...30 V DC (US; para SELV/PELV)	Faixa declarada para a alimentação de operação.
Alimentação de tensão adicional	20...30 V DC (UA)	Faixa declarada para a alimentação adicional.
Consumo de corrente	300...3900 mA	Faixa informada na ficha; o consumo depende das condições de uso.
Classe de proteção	III	Classificação elétrica indicada pelo fabricante.
Proteção contra curto-circuito	Sim	Proteção declarada para o produto.

Contadores e funções de entrada
Funções de contador	CTU (Up Counter), CTD (Down Counter), CTUD (Up-Down Counter), CTDIR (Direction Counter)	Funções de contador listadas na ficha.
Funções de comutação (SSC)	Single point, two point, window, latch	Modos de comutação declarados.
Número de contadores	4; 1 contador por porta de entrada	Configuração informada para os canais de entrada.
Frequência de contagem	4500 Hz	Limite de frequência informado para a função de contador.
Contador principal	32 Bit; 0…4.294.967.295	Largura e intervalo declarados.
Contador de lotes	16 Bit; 0…65.535	Largura e intervalo declarados.
Ajuste de parâmetros	Função de contador	Possibilidade de ajuste indicada na ficha.

Condições ambientais e resistência
Grau de proteção	IP65; IP66; IP67	Graus de proteção declarados; a adequação depende da instalação e das condições de uso previstas pelo fabricante.
Grau de proteção NEMA	NEMA 250 6P	Classificação informada na ficha.
Temperatura ambiente	-25...60 °C	Faixa de operação ambiente declarada.
Temperatura de armazenamento	-25...85 °C	Faixa de armazenamento declarada.
Umidade relativa máxima	90%	Limite informado na ficha.
Grau de sujidade	2	Classificação declarada.
Resistência a choques	DIN EN 60068-2-27	Referência de ensaio informada; não são apresentados valores de ensaio no contexto.
Resistência a vibrações	DIN EN 60068-2-64:2009-04; DIN EN 60068-2-6:2008-10	Referências de ensaio informadas na ficha.
Compatibilidade química declarada	ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA	Referências listadas para fluidos químicos na ficha; consultar o datasheet para condições específicas.
Material da vedação	FKM	Material declarado para as vedações das conexões especificadas.
Certificações/testes EMC	EN 61000-6-2; EN 61000-6-4	Normas EMC indicadas na ficha.

Dados mecânicos e montagem
Dimensões	208 x 59,3 x 38,4 mm	Dimensões externas indicadas para o módulo.
Formato do invólucro	Retangular	Formato declarado.
Material do invólucro	PA laranja	Material e cor informados na ficha.
Material do soquete	Latão niquelado	Material declarado para o soquete.
Tipo de montagem	Montagem da parede traseira	Tipo de montagem indicado na ficha.
Peso	413,3 g	Peso informado no conjunto de atributos do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
MTTF	70 anos	Valor informado na ficha; não equivale a garantia nem determina a vida útil em todas as condições.

COMPATIBILIDADE

Comunicação

• EtherNet/IP.

• Taxas Ethernet declaradas: 10 MBit/s e 100 MBit/s; padrões 10Base-T e 100Base-TX.

• Configuração de endereço: DHCP, BOOTP ou estática.

• Topologias de rede declaradas: linha e anel; DLR (Device Level Ring).

Conexões

Elétrica Ethernet: conexão M12, codificação D, 4 contatos. Entradas/saídas: conexões M12, codificação A, 5 contatos. Alimentação IN: conexão M12, codificação A, 4 contatos. Alimentação de operação US: 20...30 V DC para SELV/PELV; alimentação adicional UA: 20...30 V DC. Verifique a pinagem e a distribuição de alimentação no datasheet antes da ligação.

Processo Conexões de campo M12 para Ethernet, entradas/saídas e alimentação, conforme codificação, número de contatos e vedação especificados. O contexto não informa uma conexão mecânica de processo para fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou rede de automação com EtherNet/IP e necessidade de 8 entradas digitais e 8 saídas digitais	✓	O protocolo e a quantidade de canais correspondem às características declaradas do módulo.
Rede que utilize DHCP, BOOTP ou endereço IP estático e topologia em linha ou anel	✓	Esses métodos de configuração e topologias são declarados para as interfaces do produto.
Sistema que utilize somente um protocolo diferente de EtherNet/IP	✗	A interface de comunicação indicada para o AL4222 é EtherNet/IP; não há outro protocolo de controle informado.
Instalação com alimentação fora de 20...30 V DC	✗	A faixa de tensão de operação declarada é 20...30 V DC.
Instalação em temperatura ambiente abaixo de -25 °C ou acima de 60 °C	✗	A faixa de temperatura ambiente informada é -25...60 °C.

INSTALAÇÃO

Como instalar o Módulo Ethernet ifm AL4222 com interface EtherNet/IP, 8 entradas digitais e 8 saídas digitais, IP65/IP66/IP67

Confirme no projeto que o controlador e a rede utilizam EtherNet/IP e que a configuração de canais atende à aplicação.
Verifique a tensão de alimentação disponível e se está dentro de 20...30 V DC; mantenha as alimentações US e UA conforme o esquema do fabricante.
Fixe o módulo pela montagem de parede traseira e confira espaço e orientação de instalação com o desenho dimensional.
Conecte a Ethernet à porta M12 codificação D de 4 contatos usando componente compatível; confirme a pinagem no datasheet.
Conecte sensores e atuadores às conexões M12 codificação A de 5 contatos e conecte a alimentação IN conforme as especificações do fabricante.
Configure o endereço de rede pelo método aplicável e valide comunicação, estados das entradas e acionamento das saídas antes de colocar o sistema em operação.

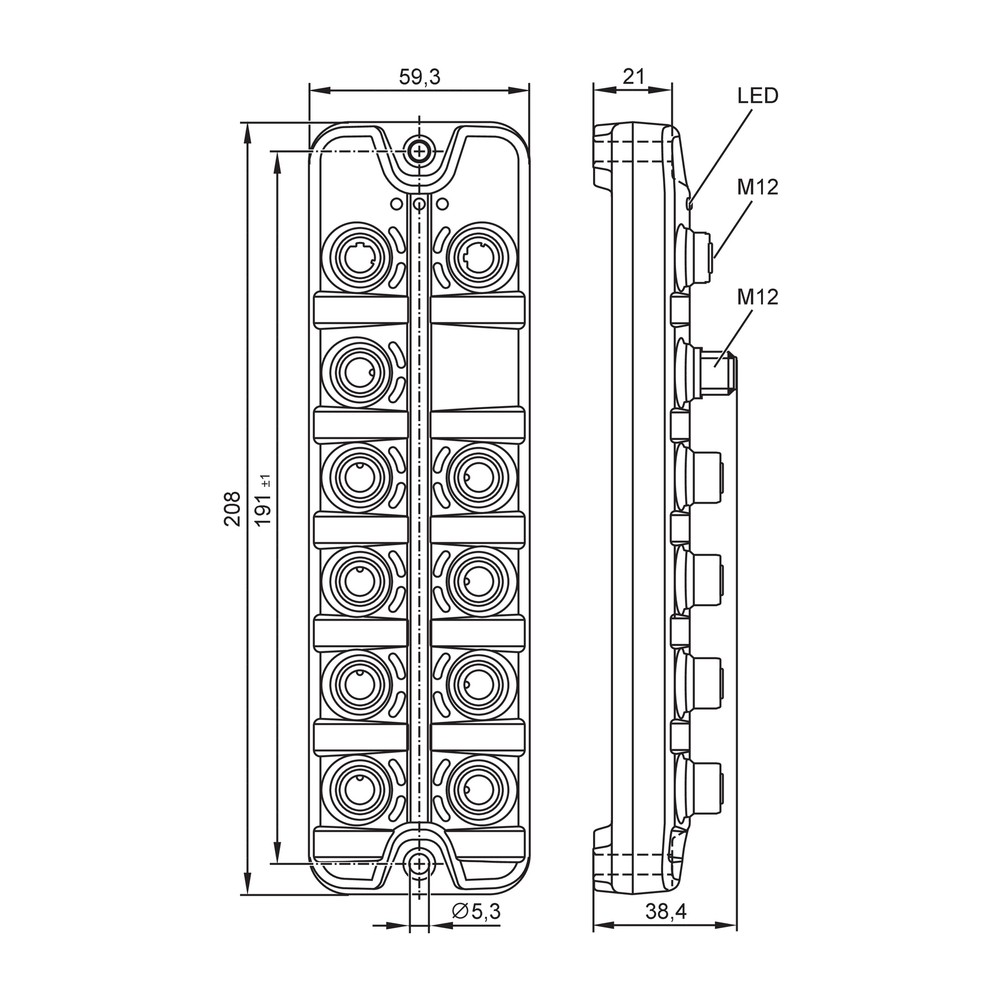

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não aparece na rede EtherNet/IP.	Alimentação ausente ou fora da faixa, conexão Ethernet incorreta ou parâmetros de endereço incompatíveis com a rede.	Verifique a alimentação de 20...30 V DC, a conexão M12 codificação D e o endereço IP, a máscara e o gateway configurados.
Entradas digitais não mudam de estado no controlador.	Ligação ou alimentação do sensor incorreta, sinal fora dos níveis de comutação informados ou configuração do canal inadequada.	Confira a conexão M12 de E/S, a alimentação do sensor e se o sinal aplicado corresponde aos níveis Low 0...5 V ou High 11...30 V.
Uma saída não aciona a carga esperada.	Alimentação de atuadores ausente ou carga que ultrapassa o limite de corrente aplicável à saída ou à alimentação total.	Meça a alimentação UA e compare a corrente da carga com o limite declarado de 3600 mA por saída e com os limites por porta e total.
A comunicação fica intermitente ou não funciona na topologia instalada.	Configuração de rede, conexão ou topologia não correspondente aos parâmetros suportados ou previstos no projeto.	Confirme EtherNet/IP, taxa e cabeamento Ethernet, método de endereçamento e se a topologia utilizada é linha ou anel conforme a documentação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL4222 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL4222 e para que serve?

É um módulo de E/S de campo da ifm com comunicação EtherNet/IP. Serve para integrar 8 entradas digitais e 8 saídas digitais a um sistema de automação.

Com quais conexões e protocolo ele trabalha?

A comunicação é EtherNet/IP e a conexão Ethernet é M12 codificação D com 4 contatos. As conexões de E/S são M12 codificação A com 5 contatos.

O produto acompanha cabos, conectores ou outros acessórios?

A ficha não informa acessórios inclusos. Consulte o fornecedor e o datasheet para confirmar o conteúdo fornecido com a unidade.

Posso usar o AL4222 em uma rede que não utiliza EtherNet/IP?

A interface de comunicação especificada para este modelo é EtherNet/IP. A ficha não declara suporte a outros protocolos de controle.

Este módulo serve para acionar um motor diretamente?

A ficha o identifica como módulo de E/S para aplicações de campo, não como acionador de motor. A compatibilidade de uma carga deve ser avaliada pelos requisitos elétricos das saídas e pela arquitetura de controle.

O módulo não aparece no controlador: o que verifico antes de trocar?

Verifique primeiro se recebe alimentação dentro da faixa indicada e se a ligação Ethernet M12 e os parâmetros de endereço estão corretos. A ficha informa configuração por DHCP, BOOTP ou endereço estático.

Uma entrada ou saída não responde; o que pode estar acontecendo?

Confira a ligação do canal, a alimentação correspondente e os níveis de sinal ou os limites de corrente aplicáveis. Compare as medidas com os dados elétricos do datasheet antes de substituir o módulo.

Quando escolho este módulo em vez de um modelo com outra configuração?

Escolha o AL4222 quando forem necessários EtherNet/IP, 8 entradas digitais e 8 saídas digitais e a instalação atender às conexões e à alimentação especificadas. Se o projeto exigir outro protocolo ou outra quantidade ou tipo de canal, avalie uma configuração compatível.

Que cuidados devo ter na instalação elétrica?

Respeite as codificações e quantidades de contatos M12 e as alimentações US e UA indicadas. Consulte o datasheet para a pinagem antes de energizar o módulo.

Como confirmar se a instalação mecânica e ambiental é adequada?

Confira as dimensões e a montagem de parede traseira no desenho em escala e mantenha a instalação dentro das condições ambientais declaradas. Para a aplicação do grau IP e a exposição a fluidos, consulte as condições detalhadas no datasheet.

GLOSSÁRIO TÉCNICO

EtherNet/IP

Protocolo de comunicação industrial indicado para a interface de rede do AL4222 (Ref.: Interface de comunicação).

M12 codificação D

Tipo de conexão especificado para a interface Ethernet do módulo (Ref.: Conexão elétrica Ethernet).

IEC 61131-2 tipo 2

Classificação indicada para as entradas digitais do produto (Ref.: Tipo das entradas digitais).

DLR

Device Level Ring; recurso de rede listado nas notas das interfaces do módulo (Ref.: Topologias compatíveis).

SELV/PELV

Classificações de alimentação citadas para a tensão de operação do módulo (Ref.: Tensão de operação).
