Switch Ethernet Industrial IFM AL3050

Pré-visualizar: AL3050 IFM - Switch Ethernet IFM Redes TCP/IP Modbus-TCP 6 Portas M12 IP67

AL3050 IFM - Switch Ethernet IFM Redes TCP/IP Modbus-TCP 6 Portas M12 IP67

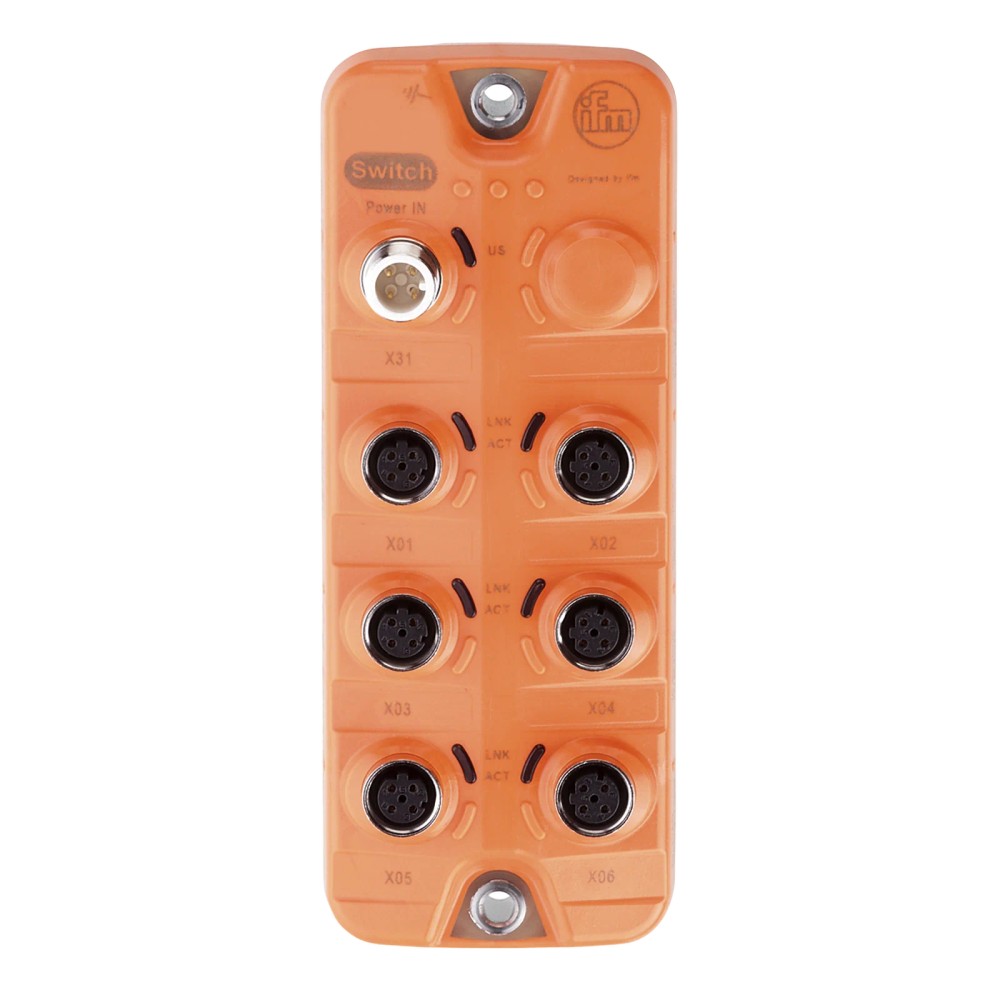

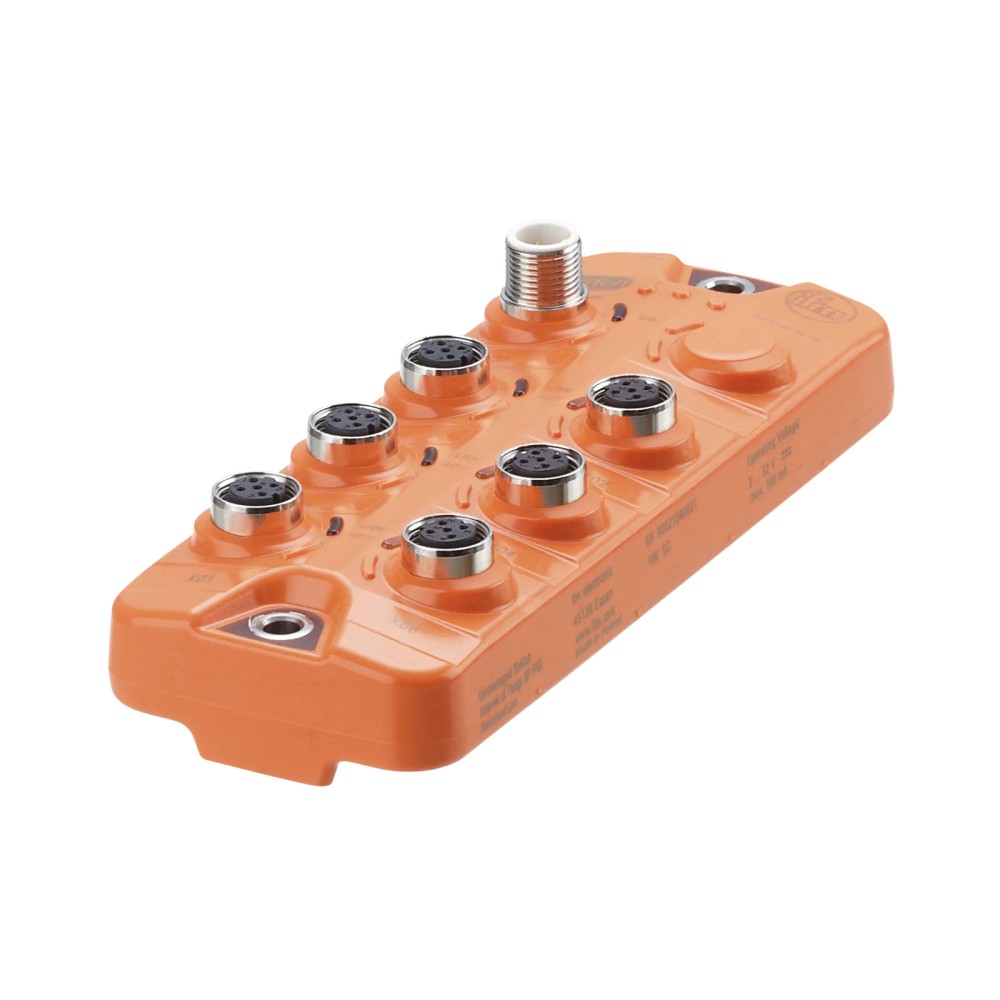

Imagem meramente ilustrativa

R$ 3.121,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL3050
EAN: 4021179325516
NCM do produto: 85176239

Destaques do Produto Portas Ethernet 6...mais

Fechar menu

Saiba mais sobre: "AL3050 IFM - Switch Ethernet IFM Redes TCP/IP Modbus-TCP 6 Portas M12 IP67"

Destaques do Produto

Portas Ethernet

Conexão Ethernet

M12, codificação D

Alimentação

M12, codificação A; 8…32 V DC

Rede

TCP/IP, Ethernet/IP ou Modbus-TCP

Taxa de transmissão

10/100 Mbit/s

Proteção informada

IP65, IP66 e IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Switch Ethernet Industrial IFM AL3050 StandardLine, 6 portas M12, IP67

O IFM AL3050 é um switch Ethernet industrial não gerenciado para uso em campo. Interliga dispositivos em redes TCP/IP, Ethernet/IP e Modbus-TCP. Possui seis interfaces Ethernet com conectores M12 codificação D, taxa de transmissão de 10/100 Mbit/s e grau de proteção IP65, IP66 e IP67 informado na ficha.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Switch Ethernet industrial não gerenciado
Interfaces Ethernet	6
Conexões Ethernet	6 x M12, codificação D, vedação FKM
Conexão de alimentação	1 x M12, codificação A
Protocolos de aplicação informados	TCP/IP, Ethernet/IP e Modbus-TCP
Taxa de transmissão	10 Mbit/s; 100 Mbit/s
Tensão de operação	8…32 V DC
Grau de proteção	IP65, IP66 e IP67
Temperatura ambiente	-25…70 °C
Dimensões	152 x 59,3 x 38,4 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Redes industriais TCP/IP, Ethernet/IP e Modbus-TCP em que sejam necessárias seis portas Ethernet M12 codificação D.
Instalação em campo dentro da faixa de temperatura ambiente de -25…70 °C e com tensão de alimentação dentro de 8…32 V DC.
Aplicações que utilizem transmissão Ethernet 10Base-T ou 100Base-TX, conforme os padrões listados na ficha.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir mais de seis interfaces Ethernet neste switch.
Não selecionar para alimentação fora da faixa informada de 8…32 V DC.
Não presumir gerenciamento de rede: o AL3050 é descrito como switch não gerenciado.
Não assumir compatibilidade com conectores que não correspondam às interfaces especificadas; verificar codificação, vedação e ligação no datasheet antes da montagem.

APLICAÇÕES E USO

Aplicação explicitamente indicada: conexão de dispositivos em redes TCP/IP, Ethernet/IP e Modbus-TCP, em uso de campo.
Uso com transmissão 10Base-T ou 100Base-TX, conforme os padrões listados; verificar configuração de rede e requisitos dos equipamentos conectados.
Instalação em ambiente cuja temperatura esteja entre -25 e 70 °C, com alimentação na faixa de 8 a 32 V DC. Os limites de proteção e montagem dependem da correta instalação das conexões conforme o fabricante.
Possibilidade inferida, sujeita à validação do projeto: distribuição de conectividade Ethernet entre equipamentos de uma célula industrial, respeitando o limite de seis interfaces e a condição não gerenciada do switch.

COMO ESCOLHER

Antes de comprar o Switch Ethernet Industrial IFM AL3050 StandardLine, 6 portas M12, IP67, verifique estes pontos:

Escolha o AL3050

Quando a rede em campo utilizar TCP/IP, Ethernet/IP ou Modbus-TCP, exigir até seis conexões Ethernet M12 codificação D e operar dentro das faixas elétricas e ambientais especificadas.

Busque outra configuração

Quando forem necessárias mais de seis portas, gerenciamento de rede ou alimentação fora de 8…32 V DC. A ficha disponível não detalha recursos de gerenciamento; confirme esses requisitos no datasheet ou com o fabricante antes da seleção.

Verifique a instalação mecânica e elétrica

Confirme o espaço para as dimensões de 152 x 59,3 x 38,4 mm e valide conectores, codificações, vedação e pinagem no documento do fabricante. A compatibilidade de protocolo, por si só, não confirma compatibilidade física ou elétrica dos cabos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante indicado no anúncio.
Modelo	AL3050	Código do produto.
Linha	StandardLine	Linha indicada nos dados do produto.
Tipo de produto	Switch Ethernet industrial não gerenciado para uso em campo	Descrição de produto e modelo.
Aplicação de rede	TCP/IP; Ethernet/IP; Modbus-TCP	Redes indicadas na ficha.

Interfaces e comunicação
Quantidade de interfaces Ethernet	6	Número de portas indicado na ficha.
Conexão Ethernet	6 x M12; codificação D; vedação FKM	Tipo de conexão elétrica Ethernet informado.
Conexão de alimentação	1 x M12; codificação A	Conexão elétrica indicada para fontes de alimentação.
Interface de comunicação	Ethernet	Interface declarada.
Padrões de transmissão	10Base-T; 100Base-TX	Padrões listados na ficha.
Taxa de transmissão	10 Mbit/s; 100 Mbit/s	Taxas indicadas para comunicação.
Transferência	LLDP; PTCP 01:80:C2:00:00:0E	Identificação de transferência informada na ficha; confirme requisitos de rede no datasheet.
QoS	IEEE 802.1p; IEEE 802.1Q	Padrões associados a QoS informados nos dados do produto.
Filas de espera prioritárias	4	Quantidade especificada.
Tamanho da tabela MAC	2000 endereços	Capacidade indicada para a tabela MAC.

Dados elétricos
Tensão de operação	8…32 V DC	Faixa de operação informada.
Tensão nominal DC	12 / 24 V	Valores nominais indicados na ficha.
Consumo de corrente	100 mA; (US; 24 V: 50 mA)	Valores transcritos conforme a ficha; verificar a condição indicada como US no datasheet.
Classe de proteção elétrica	III	Classe declarada.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha; não substitui a verificação da pinagem.

Condições ambientais
Temperatura ambiente	-25…70 °C	Faixa de temperatura ambiente informada para operação.
Temperatura de armazenamento	-25…85 °C	Faixa indicada para armazenamento.
Umidade relativa máxima do ar	90 %	Limite informado na ficha.
Altura máxima acima do nível do mar	4000 m	Limite indicado nos dados do produto.
Grau de proteção IP	IP65; IP66; IP67	Graus de proteção listados no anúncio e nos dados do produto; respeite as condições de montagem e conexão do fabricante.
Grau de proteção NEMA 250	6P	Classificação indicada nos dados do produto; não presumir equivalência direta com IP.
Grau de sujidade	2	Valor informado na ficha.
Fluidos químicos	ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA	Referências e classes transcritas dos dados do produto; conferir condições de exposição no documento do fabricante.

Dados mecânicos e montagem
Dimensões	152 x 59,3 x 38,4 mm	Dimensões externas informadas.
Invólucro	Retangular	Formato indicado.
Material do invólucro	PA laranja	Material informado nos dados do produto.
Material do soquete	Latão niquelado	Material informado nos dados do produto.
Material da vedação	FKM	Material indicado para a vedação das conexões Ethernet.
Tipo de montagem	Montagem da parede traseira	Método de montagem informado na ficha.
Peso	301,15 g	Valor do catálogo; o peso da variante também aparece arredondado como 0,30 kg.

Dados de identificação e fornecimento
SKU / Part number	AL3050	Código do anúncio e do fabricante.
GTIN	4021179325516	Identificador informado no anúncio.
Unidades por embalagem	1 peça	Quantidade indicada nos dados do produto.

COMPATIBILIDADE

Comunicação

• Ethernet; aplicações declaradas para redes TCP/IP, Ethernet/IP e Modbus-TCP.

• Padrões de transmissão informados: 10Base-T e 100Base-TX, com taxas de 10 Mbit/s e 100 Mbit/s.

• Transferência: LLDP e PTCP 01:80:C2:00:00:0E.

• QoS: IEEE 802.1p e IEEE 802.1Q; quatro filas de prioridade; tabela MAC com 2000 endereços.

Conexões

Elétrica Alimentação por 1 conector M12 codificação A. Tensão de operação de 8…32 V DC; tensão nominal DC indicada como 12/24 V. Consumo informado: 100 mA; (US; 24 V: 50 mA). A ficha indica proteção contra inversão de polaridade. Verifique a pinagem e a alimentação no datasheet antes de energizar.

Processo Não há conexão de processo de fluido indicada. A ligação de rede é feita por 6 conectores Ethernet M12 codificação D, com vedação FKM. A conexão elétrica não confirma, isoladamente, compatibilidade mecânica com cabos ou dispositivos: confira codificação e pinagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede TCP/IP, Ethernet/IP ou Modbus-TCP com até seis ligações Ethernet M12 codificação D	✓	Essas aplicações e seis conexões Ethernet M12 codificação D constam na ficha do produto.
Rede que requer transmissão 10Base-T ou 100Base-TX	✓	Ambos os padrões e as taxas de 10 e 100 Mbit/s estão informados.
Instalação alimentada entre 8 e 32 V DC	✓	A faixa de tensão de operação especificada é 8…32 V DC; é necessário respeitar a pinagem de alimentação.
Aplicação que exige switch gerenciável ou mais de seis interfaces Ethernet no equipamento	✗	O AL3050 é descrito como não gerenciado e possui seis interfaces Ethernet.
Aplicação fora da faixa de temperatura ambiente de -25…70 °C ou com alimentação fora de 8…32 V DC	✗	As condições excedem os limites especificados na ficha.

INSTALAÇÃO

Como instalar o Switch Ethernet Industrial IFM AL3050 StandardLine, 6 portas M12, IP67

Confirme que o modelo é AL3050 e que a aplicação requer um switch não gerenciado com até seis interfaces Ethernet.
Verifique o espaço de montagem considerando as dimensões de 152 x 59,3 x 38,4 mm e a montagem de parede traseira indicada.
Confira no datasheet a pinagem e a alimentação antes da ligação; utilize a conexão M12 codificação A e mantenha a tensão dentro de 8…32 V DC.
Conecte os equipamentos de rede às interfaces M12 codificação D, verificando codificação, pinagem e vedação dos cabos compatíveis.
Confirme que os equipamentos e a rede utilizam protocolos e padrões suportados pela aplicação, incluindo TCP/IP, Ethernet/IP ou Modbus-TCP e 10Base-T ou 100Base-TX, conforme necessário.
Antes de colocar em operação, verifique a fixação, as conexões e as condições ambientais; consulte o datasheet do fabricante para requisitos de instalação não especificados aqui.

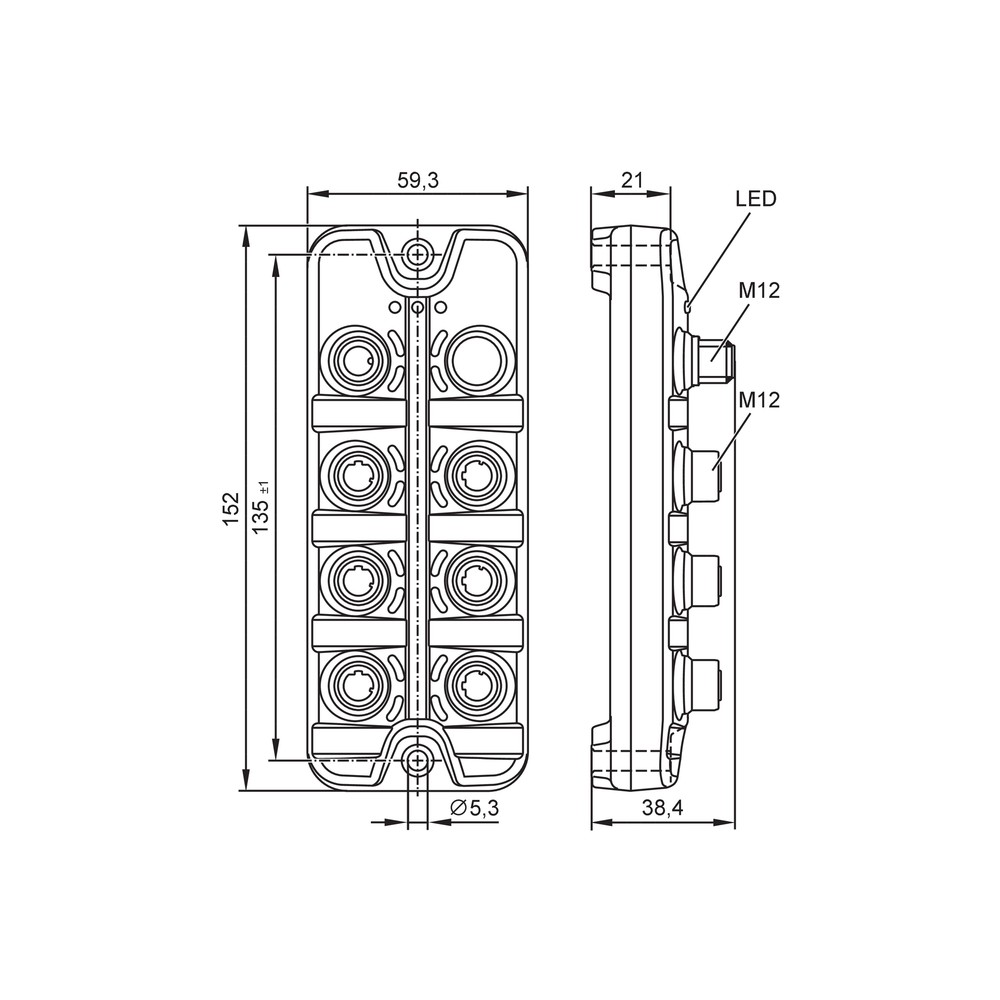

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um ou mais equipamentos não estabelecem comunicação Ethernet.	Conexão M12 incompatível, cabo ou pinagem incorretos, ou configuração de rede incompatível com o equipamento conectado.	Confira codificação D, pinagem e assentamento das conexões; valide os parâmetros de comunicação e o padrão Ethernet no datasheet e nos equipamentos.
O switch não liga ou reinicia.	Alimentação ausente, tensão fora da faixa de 8…32 V DC ou ligação incorreta no conector de alimentação.	Meça a tensão no ponto de alimentação e confira a conexão M12 codificação A e a pinagem oficial antes de substituir o equipamento.
A comunicação é intermitente em ambiente de campo.	Conector Ethernet mal encaixado ou vedação inadequada na conexão.	Inspecione o assentamento dos M12, a condição das vedações e a compatibilidade dos conectores; compare a instalação com as instruções do fabricante.
O equipamento apresenta comportamento irregular em determinada instalação.	Temperatura ou condição de instalação fora dos limites especificados, ou requisitos de rede incompatíveis com um switch não gerenciado.	Compare a temperatura e a alimentação medidas com as faixas da ficha e confirme se a rede exige funções de gerenciamento não informadas para o AL3050.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM AL3050 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM AL3050 e para quem ele serve?

É um switch Ethernet industrial não gerenciado para uso em campo. Destina-se a redes TCP/IP, Ethernet/IP e Modbus-TCP que utilizem suas interfaces Ethernet M12.

Quantas portas e que tipo de conexão Ethernet ele tem?

O AL3050 tem seis conexões Ethernet M12 com codificação D e vedação FKM. Verifique pinagem e compatibilidade do cabo no datasheet.

O produto acompanha cabos ou outros acessórios?

A ficha informa uma unidade por embalagem, mas não relaciona acessórios inclusos. Confirme com o fornecedor o conteúdo efetivo da embalagem.

Posso usar o AL3050 se preciso de mais de seis portas?

Não como solução única com as interfaces especificadas: o equipamento tem seis conexões Ethernet. Para uma quantidade maior, selecione uma configuração com o número de portas exigido.

Ele serve para uma rede que exige switch gerenciável?

A ficha descreve o AL3050 como não gerenciado. Se o projeto exigir funções de gerenciamento, confirme uma alternativa que declare essas funções.

O switch não liga; o que devo verificar antes de trocar?

Verifique primeiro a tensão de alimentação, que deve estar entre 8 e 32 V DC, e a ligação M12 codificação A. Confira a pinagem no datasheet antes de energizar ou substituir o equipamento.

A conexão Ethernet cai ou não comunica; o que devo conferir?

Confira o encaixe e a codificação D dos conectores, a pinagem dos cabos e os parâmetros de rede dos dispositivos. Também confirme se a rede utiliza protocolos e padrões indicados para o produto.

Como decido entre este switch e outro modelo?

Escolha o AL3050 quando seis interfaces M12 codificação D e operação não gerenciada atenderem ao projeto. Se precisar de mais portas ou gerenciamento, compare com um modelo que especifique esses requisitos.

Que cuidados devo ter na instalação?

Respeite a faixa de alimentação e as condições ambientais especificadas, fixe o equipamento conforme a montagem de parede traseira e confira conexões e pinagem no datasheet. A vedação depende da montagem correta dos conectores.

Qual faixa de temperatura devo considerar na aplicação?

A temperatura ambiente indicada para operação é de -25 a 70 °C. Para armazenamento, a ficha informa -25 a 85 °C.

GLOSSÁRIO TÉCNICO

M12 codificação D

Tipo de conector especificado para as seis interfaces Ethernet do AL3050. (Ref.: conexão elétrica Ethernet: 6 x M12, codificação D)

M12 codificação A

Tipo de conector especificado para a alimentação do switch. (Ref.: conexão elétrica das fontes de alimentação: 1 x M12, codificação A)

10Base-T / 100Base-TX

Padrões de transmissão Ethernet listados para o produto, associados às taxas de 10 e 100 Mbit/s. (Ref.: padrão de transmissão)

QoS

Mecanismos de qualidade de serviço indicados para priorização de tráfego na rede. (Ref.: IEEE 802.1p, IEEE 802.1Q; quatro filas prioritárias)

IP67

Grau de proteção listado para o produto; a proteção efetiva depende das condições de instalação e conexão definidas pelo fabricante. (Ref.: grau de proteção IP)
