Módulo IO-Link CompactLine IFM AL2401

Pré-visualizar: AL2401 IFM - Módulo IO-Link CompactLine Entrada digital industrial 16 Entradas PNP IP67

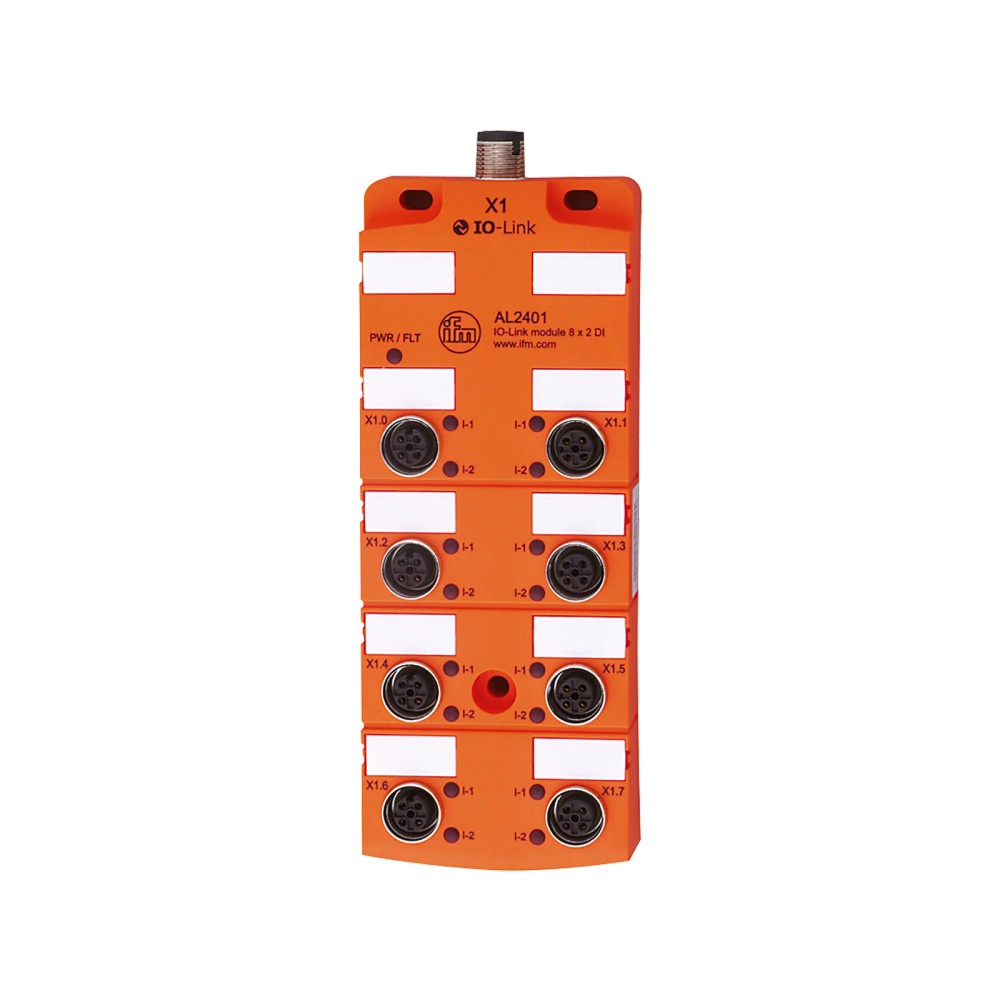

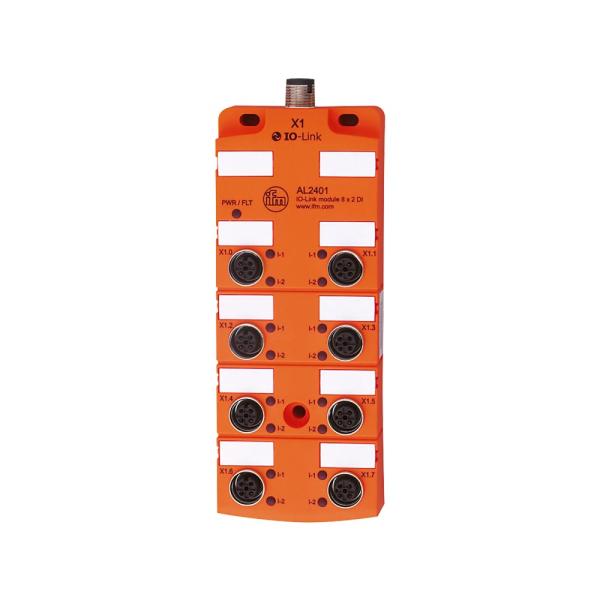

AL2401 IFM - Módulo IO-Link CompactLine Entrada digital industrial 16 Entradas PNP IP67

Imagem meramente ilustrativa

R$ 1.760,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL2401
EAN: 4021179289849
NCM do produto: 85176239

Destaques do Produto Tipo de entradas 16...mais

Fechar menu

Saiba mais sobre: "AL2401 IFM - Módulo IO-Link CompactLine Entrada digital industrial 16 Entradas PNP IP67"

Destaques do Produto

Tipo de entradas

16 Digitais PNP

Conexão

8 Portas M12

Grau de proteção

IP67

Protocolo

IO-Link V1.1

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AL2401 IFM - Módulo IO-Link CompactLine Entrada digital industrial 16 Entradas PNP IP67

O AL2401 é um módulo de entrada digital descentralizado para sistemas IO-Link, projetado para converter sinais de sensores digitais para comunicação via rede industrial. Ele oferece 16 entradas PNP em um formato compacto e robusto com grau de proteção IP67. É a solução ideal para simplificar a fiação em máquinas modulares, reduzindo o tempo de instalação.

PRINCIPAIS ESPECIFICAÇÕES

SKU	AL2401
Quantidade de entradas	16
Tipo de circuito	PNP
Grau de proteção	IP67
Revisão IO-Link	1.1
Dimensões	162,3 x 60 x 27 mm
Material do invólucro	PA
Temperatura ambiente	-25 a 70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação descentralizada com IO-Link
Ambientes industriais com necessidade de proteção IP67
Máquinas que utilizam sensores PNP
Aplicações que exigem diagnóstico de erros via IO-Link

⚠ Considere outro se precisa de:

Aplicações que exigem Modo SIO (não suportado)
Ambientes com temperaturas abaixo de -25°C ou acima de 70°C
Cargas mecânicas extremas sem a bucha de fixação opcional E70402
Comprimentos de cabo IO-Link superiores a 20 metros

APLICAÇÕES E USO

Monitoramento de sensores digitais em máquinas e equipamentos modulares.
Aplicações que exigem coleta de dados via rede IO-Link em ambientes industriais com presença de umidade ou poeira.
Expansão de entradas em CLPs via interface IO-Link.
Sistemas de automação industrial (automotivo, alimentício, embalagens) compatíveis com o padrão IEC 61131-9.

COMO ESCOLHER

Antes de comprar o AL2401 IFM - Módulo IO-Link CompactLine Entrada digital industrial 16 Entradas PNP IP67, verifique estes pontos:

Quando escolher este módulo

Utilize o AL2401 quando precisar de uma expansão de E/S descentralizada para sinais digitais PNP e já possuir um mestre IO-Link em sua rede.

Quando buscar outra alternativa

Busque outros modelos se sua aplicação exigir entradas digitais NPN, se precisar de entradas analógicas, ou se a arquitetura do sistema não utilizar IO-Link.

ESPECIFICAÇÕES TÉCNICAS

Entradas digitais
Quantidade de entradas digitais	16 (8 x 2)	Capacidade de monitoramento de sensores digitais
Circuito de entrada	PNP	Compatibilidade com sensores de comutação positiva
Nível de comutação High	> 11 V	Tensão limite para detecção de sinal lógico 1

Dados elétricos
Tensão de operação	18...30 DC	Faixa de alimentação permitida
Consumo de corrente	< 50 mA	Consumo nominal sem carga
Proteção contra curto-circuito	Sim	Segurança elétrica das entradas

Dados mecânicos
Conexão de processo	8 x M12	Interface física para sensores
Grau de proteção	IP 67	Resistência ambiental contra poeira e água
Dimensões	162,3 x 60 x 27 mm	Envelope mecânico

COMPATIBILIDADE

Comunicação

• IO-Link (V1.1)

Conexões

Elétrica 1 x M12 (IO-Link), codificação A, 4 contatos

Processo 8 x M12, codificação A, 4 contatos

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensores digitais PNP	✓	O circuito de entrada é configurado nativamente para dispositivos PNP.
Sensores digitais NPN	✗	O módulo não suporta lógica de entrada NPN.
Ambientes com lavagem industrial	✓	Possui grau de proteção IP67.

INSTALAÇÃO

Como instalar o AL2401 IFM - Módulo IO-Link CompactLine Entrada digital industrial 16 Entradas PNP IP67

Verifique a integridade do módulo e dos cabos M12 antes da instalação.
Fixe o módulo na posição desejada utilizando os furos de montagem traseiros.
Utilize a bucha E70402 se a instalação estiver em área de vibração ou estresse mecânico.
Conecte o cabo de comunicação IO-Link na porta M12 de rede.
Conecte os sensores digitais nas 8 portas M12 de entrada, respeitando a codificação A.
Alimente o módulo com 18-30V DC e verifique se o LED verde indica operação normal.

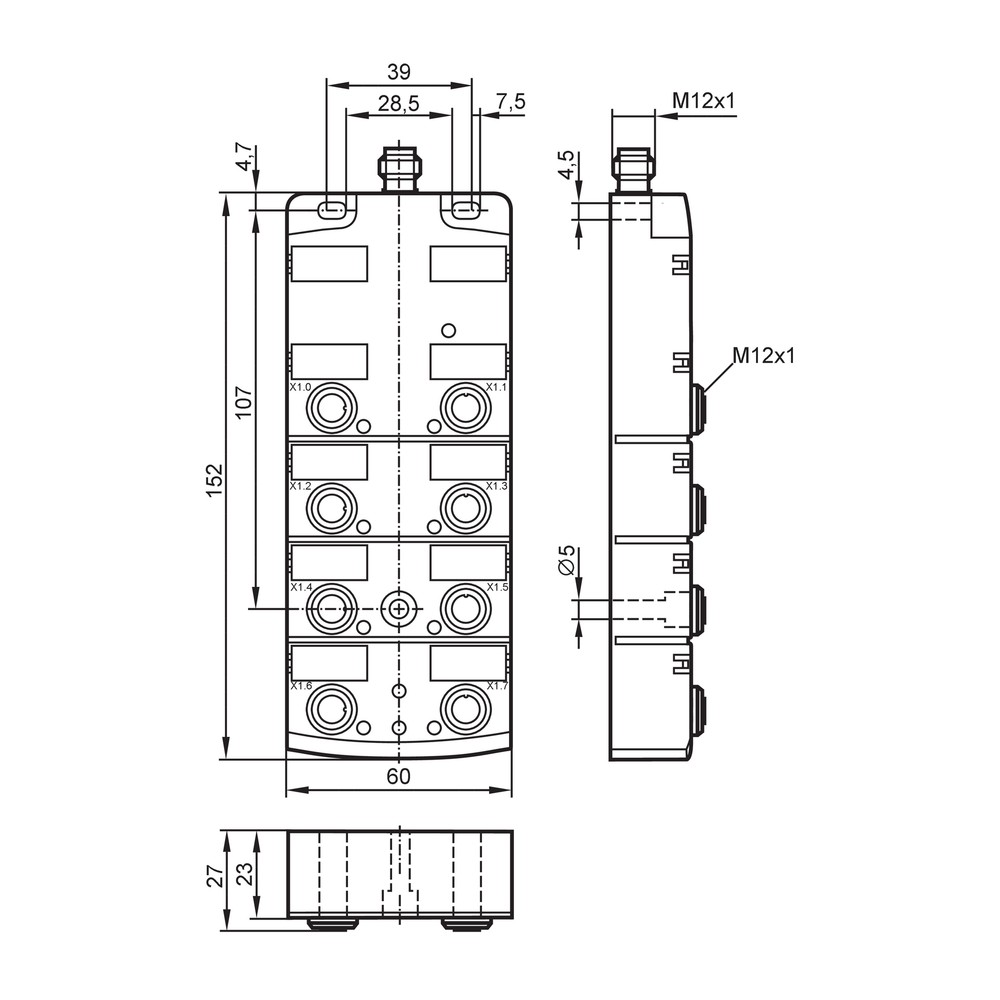

Desenho Dimensional

ACESSÓRIOS

Bucha de aço inoxidável (E70402) - opcional para montagem sob carga mecânica

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha na comunicação de dados no controlador.	Cabo IO-Link superior a 20 metros ou interferência eletromagnética.	Verifique o comprimento do cabo e a integridade da blindagem.
LED de operação (verde) não acende.	Tensão de alimentação fora da faixa de 18-30V DC.	Meça a tensão nos pinos de alimentação do módulo.
LED de erro (vermelho) aceso.	Curto-circuito ou sobrecarga no sensor conectado à porta M12.	Desconecte o sensor e verifique se o erro persiste.
Leitura de sinal errática ou intermitente.	Falha na vedação ou oxidação interna por umidade.	Inspecione visualmente o soquete M12 e o anel de vedação FKM.

DOCUMENTAÇÃO TÉCNICA

Datasheet AL2401 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o módulo AL2401 da IFM e qual sua função principal?

O AL2401 é um módulo IO-Link CompactLine de entrada digital industrial, projetado para expandir o sistema de E/S descentralizado com 16 entradas digitais PNP em um invólucro robusto IP67.

Quais são as principais especificações técnicas deste módulo IO-Link?

O módulo possui 8 portas M12, totalizando 16 entradas digitais, e comunica-se via protocolo IO-Link (revisão 1.1), operando com tensão de 18-30V DC.

Existem restrições de uso ou aplicações onde este módulo não é indicado?

Este produto não é destinado a aplicações SIO (Modo SIO) e não deve ser utilizado em condições que excedam a proteção IP67 ou fora da faixa de temperatura de -25 a 70 °C.

Em quais cenários o AL2401 não é compatível?

Não utilize o módulo em ambientes que exijam conformidade com normas além da IEC 61131-9 ou em aplicações industriais que demandem níveis de tensão fora da faixa nominal de 18-30V DC.

Como diagnosticar problemas de perda de sinal nas entradas digitais?

A ausência de sinal em uma entrada pode indicar falha no cabeamento, sobrecarga ou curto-circuito. Verifique o status dos LEDs (verde para operação, vermelho para erro) e teste a continuidade do cabo M12.

O que verificar se o módulo parar de responder ou os LEDs não acenderem?

Se os LEDs indicadores não acenderem, verifique se a tensão de alimentação de 18-30V DC está chegando corretamente ao módulo e se o cabo IO-Link não excede o comprimento máximo permitido de 20 metros.

Devo escolher este módulo IO-Link ou usar entradas digitais diretas no CLP?

O AL2401 é uma solução de E/S descentralizada otimizada para o padrão IO-Link, enquanto controladores lógicos programáveis (CLP) convencionais exigem cabeamento ponto-a-ponto para cada sensor. Escolha este módulo para reduzir o cabeamento em máquinas modulares.

Este modelo é a melhor escolha para controlar atuadores?

Este é um módulo de entrada digital, enquanto outros modelos (como os de saída ou mistos) possuem terminais para acionamento de atuadores. Verifique se sua aplicação exige apenas leitura de sinais de sensores.

Quais cuidados devo ter ao instalar o módulo fisicamente?

A instalação deve ser feita pela parede traseira. Certifique-se de usar buchas de aço inoxidável (como a E70402) se a montagem estiver sujeita a forte carga mecânica, mantendo o torque correto nos conectores M12.

Qual a procedência deste componente?

Este produto é fabricado pela ifm electronic e distribuído diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência e suporte técnico especializado sobre a linha CompactLine.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto-a-ponto para sensores e atuadores, permitindo parametrização e diagnóstico (Ref.: IEC 61131-9).

PNP

Tipo de circuito de entrada digital que comuta o potencial positivo (+V) para a carga (Ref.: PNP).

IP67

Grau de proteção que indica total proteção contra poeira e resistência à imersão temporária em água (Ref.: IP67).

Modo SIO

Modo de Entrada/Saída Padrão em dispositivos IO-Link; este modelo não opera neste modo (Ref.: Modo SIO).

MTTF

Tempo médio até a falha, indicando a confiabilidade esperada do componente (Ref.: 164 anos).
