Módulo de Temperatura IO-Link ifm AL2384

Pré-visualizar: AL2384 IFM - Módulo de Temperatura IO-Link ifm 4 Entradas Analógicas IP67 PT100 PT1000 Termopar

AL2384 IFM - Módulo de Temperatura IO-Link ifm 4 Entradas Analógicas IP67 PT100 PT1000 Termopar

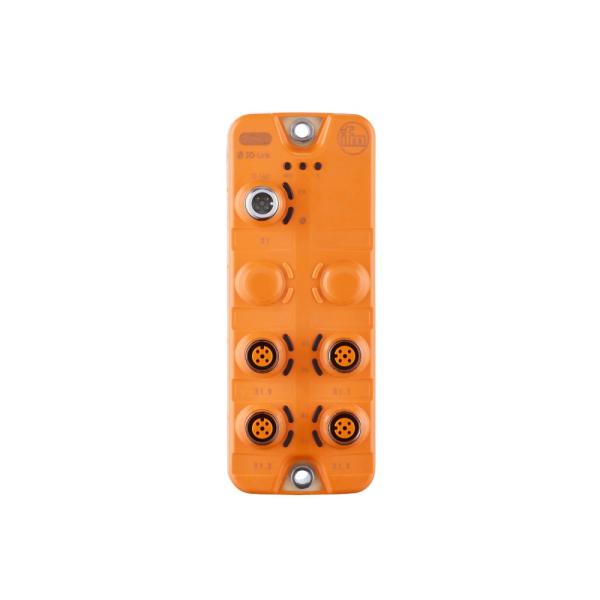

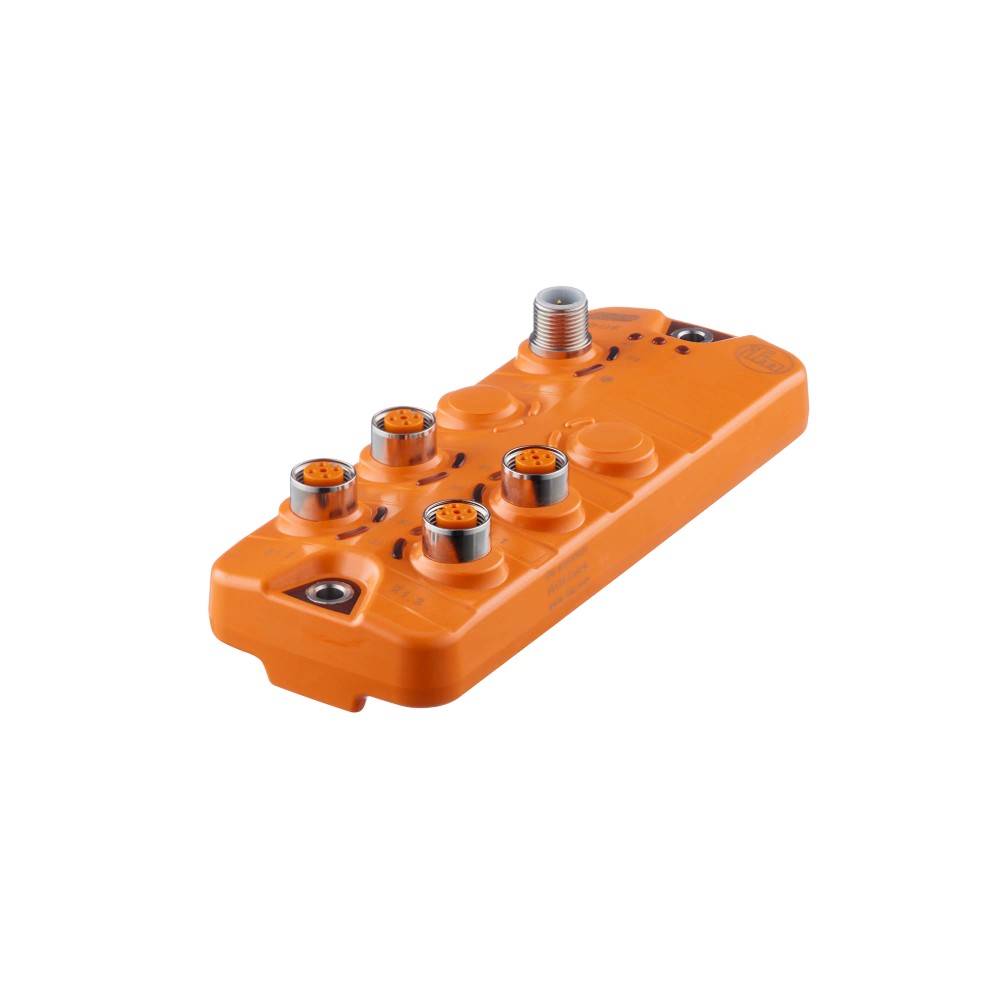

Imagem meramente ilustrativa

R$ 2.467,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL2384
EAN: 4021179339568
NCM do produto: 85176239

Destaques do Produto Quantidade de canais...mais

Fechar menu

Saiba mais sobre: "AL2384 IFM - Módulo de Temperatura IO-Link ifm 4 Entradas Analógicas IP67 PT100 PT1000 Termopar"

Destaques do Produto

Quantidade de canais

4 entradas analógicas de temperatura

Tipo de sensor

PT100, PT1000, termopar tipo J ou tipo K

Rede de comunicação

IO-Link; revisão 1.1.3 e transmissão COM3

Condição de alimentação

18…30 V DC

Ambiente de instalação

Temperatura ambiente de −25…60 °C; proteção IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo de temperatura IO-Link ifm AL2384 com 4 entradas analógicas para PT100, PT1000 e termopares, IP65/IP67

O ifm AL2384 é um módulo de temperatura IO-Link com quatro entradas para sensores PT100, PT1000 e termopares tipo J e K. Ele transmite os valores medidos por IO-Link para um master compatível. Opera com alimentação de 18 a 30 V DC, tem grau de proteção IP65/IP67 e oferece faixas de medição distintas conforme o tipo de sensor.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	AL2384
Entradas	4 entradas para sensores de temperatura
Sensores compatíveis	PT100, PT1000 e termopares tipo J e K
Comunicação	IO-Link, revisão 1.1.3; COM3, 230,4 kBaud
Tensão de operação	18…30 V DC
Grau de proteção	IP65 e IP67
Faixa PT100	−195…510 °C
Faixa PT1000	−195…310 °C
Faixas de termopar	Tipo J: −210…1200 °C; tipo K: −200…1370 °C
Dimensões e massa	152 × 59,3 × 38 mm; aproximadamente 347,051 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação com master IO-Link compatível e necessidade de adquirir até quatro canais de temperatura por sensores PT100 ou PT1000 de 2, 3 ou 4 fios, ou termopares tipo J/K.
Instalações que atendam à alimentação de 18…30 V DC, à temperatura ambiente de −25…60 °C e às condições de proteção IP65/IP67 especificadas.
Aplicações em que a faixa do sensor escolhido esteja dentro do intervalo de medição correspondente do módulo.

⚠ Considere outro se precisa de:

Não selecionar quando o sensor requerido for de um tipo diferente de PT100, PT1000 ou termopar tipo J/K; esses tipos são os identificados na ficha.
Não selecionar quando a faixa de medição necessária exceder os limites indicados para o tipo de sensor utilizado.
Não selecionar para integração sem um master IO-Link compatível com a classe de porta A exigida.

APLICAÇÕES E USO

Uso comprovado pela ficha: aquisição de temperatura por até quatro sensores PT100/PT1000 de 2, 3 ou 4 fios ou termopares tipo J/K, com comunicação IO-Link para um master de classe A.
Possibilidade de aplicação em painéis ou máquinas com sensores distribuídos, desde que a montagem, o cabeamento M12, a alimentação de 18…30 V DC e as condições ambientais estejam dentro dos limites declarados; a adequação ao processo específico deve ser validada pelo projetista.
A temperatura ambiente de operação indicada é −25…60 °C. Não confundir essa condição ambiental com a faixa de medição do sensor; respeite os limites próprios de cada tipo de sensor.
A ficha não especifica compatibilidade com outros tipos de sensores, conexão mecânica para fluido ou uso como controlador autônomo; confirme requisitos adicionais no datasheet e na documentação do sistema IO-Link.

COMO ESCOLHER

Antes de comprar o Módulo de temperatura IO-Link ifm AL2384 com 4 entradas analógicas para PT100, PT1000 e termopares, IP65/IP67, verifique estes pontos:

Escolha o AL2384 quando

A instalação precisar integrar quatro sensores de temperatura PT100/PT1000 de 2, 3 ou 4 fios ou termopares tipo J/K via IO-Link, e os limites de alimentação, ambiente e medição atenderem ao processo.

Considere outra configuração quando

O sensor ou a faixa de temperatura necessários não estiverem entre os tipos e intervalos especificados, ou quando o sistema não disponibilizar master IO-Link compatível com porta classe A. A ficha fornecida não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Módulo de temperatura IO-Link	Módulo de aquisição de sinais de sensores de temperatura.
Modelo / part number / SKU	AL2384	Identificação do produto.
GTIN	4021179339568	Código global de identificação informado no anúncio.
Marca	ifm	Fabricante indicado para o produto.
Categoria	Comunicação industrial; módulos IO-Link	Classificação informada no anúncio e no catálogo.
Perfil IO-Link	Smart Sensor – SSP 4.3.4 Measuring and Switching Sensor, floating point, 4 channel	Perfil informado para o dispositivo.

Dados elétricos
Tensão de operação	18…30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA (US); valor de cadastro: 50 mA	Consumo indicado na ficha; verificar as condições detalhadas no datasheet.
Classe de proteção elétrica	III	Classe de proteção declarada.
Grau de sujidade	2	Condição de poluição informada para a especificação.
Altura máxima acima do nível do mar	2000 m	Limite de instalação indicado na ficha.

Entradas
Quantidade de entradas analógicas	4	Número de canais de entrada disponíveis.
Sensores de resistência compatíveis	PT100 e PT1000, ligação de 2, 3 ou 4 fios	Configurações de conexão descritas para as entradas.
Termopares compatíveis	Tipos J e K	Tipos de termopar indicados na ficha.
Conexão das entradas	4 × M12, codificação A, 4 contatos; vedação FKM	Conexões elétricas das entradas.

Faixas de medição
PT100	−195…510 °C	Faixa de medição informada para PT100 de 2, 3 ou 4 fios.
PT1000	−195…310 °C	Faixa de medição informada para PT1000 de 2, 3 ou 4 fios.
Termopar tipo J	−210…1200 °C	Faixa de medição declarada.
Termopar tipo K	−200…1370 °C	Faixa de medição declarada.

Precisão e desempenho
Precisão	±0,3 %	Precisão informada no cadastro; consulte o datasheet para condições e referência completas.
Tempo mínimo do ciclo do processo	4 ms	Tempo mínimo informado para o ciclo do processo.

Interfaces e comunicação
Interface de comunicação	IO-Link	Protocolo de comunicação do módulo.
Revisão IO-Link	1.1.3	Revisão declarada para o dispositivo.
Padrão SDCI	IEC 61131-9	Padrão associado à interface indicado na ficha.
Tipo de transferência	COM3, 230,4 kBaud	Modo e taxa de comunicação informados.
Classe de master port exigida	A	Classe de porta necessária para o master IO-Link.
DeviceID suportado	1450	Identificador declarado para integração.
Conexão IO-Link	1 × M12, codificação A, 4 contatos	Conexão elétrica indicada para a interface.
Modo SIO	Não	A ficha indica que o modo SIO não está disponível.

Condições ambientais e proteção
Grau de proteção	IP65 e IP67	Graus de proteção declarados; a aplicação deve respeitar as condições de montagem e conexão do fabricante.
Grau de proteção NEMA	NEMA 250 6P	Classificação informada na ficha.
Temperatura ambiente	−25…60 °C	Faixa ambiente de operação declarada.
Temperatura de armazenamento	−25…70 °C	Faixa de armazenamento declarada.
Umidade relativa máxima	90 %	Limite informado para umidade relativa do ar.
Fluidos químicos	ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA	Referências de resistência química registradas na ficha; verificar condições de exposição no documento do fabricante.
Resistência a choques	DIN EN 60068-2-27	Norma de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-64 e DIN EN 60068-2-6	Normas de ensaio declaradas.
Certificações / EMC	EN 61000-6-2, EN 61000-6-4, IEC 61131-9	Normas e referências de compatibilidade eletromagnética e comunicação informadas.

Dados mecânicos e materiais
Dimensões	152 × 59,3 × 38 mm	Dimensões declaradas; consulte o desenho dimensional para montagem.
Massa	347,051 g (aprox. 0,347 kg)	Valor de massa cadastrado; a variante do anúncio também informa aproximadamente 0,35 kg.
Formato do invólucro	Retangular	Forma construtiva informada.
Material do invólucro	PA laranja	Material e cor declarados.
Material do soquete	Latão niquelado	Material informado para o soquete.
Material da vedação	FKM	Material declarado para vedações.
Tipo de montagem	Montagem da parede traseira	Forma de montagem indicada na ficha.

Displays e elementos de operação
Display de operação	2 × LED verde	Indicadores de operação informados.
Display de função	8 × LED amarelo	Indicadores de função informados.
Display de erro	3 × LED vermelho	Indicadores de erro informados.

Acessórios e embalagem
Acessório opcional informado	Tampa de proteção para conectores fêmea M12	A ficha descreve este item como acessório opcional, não como item incluso.
Unidades por embalagem	1 peça	Quantidade de produto por embalagem indicada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1.3; perfil Smart Sensor SSP 4.3.4 Measuring and Switching Sensor, floating point, 4 channel.

• Tipo de transferência COM3, 230,4 kBaud; padrão SDCI IEC 61131-9.

• Master IO-Link com classe de porta A exigida; DeviceID suportado informado: 1450.

Conexões

Elétrica Conexão IO-Link: 1 conector M12, codificação A, 4 contatos. Entradas: 4 conectores M12, codificação A, 4 contatos por conector, vedação FKM. Alimentação de operação: 18…30 V DC. A compatibilidade elétrica depende também do cabeamento e da configuração do master; consulte o datasheet para pinagem.

Processo Entradas elétricas para sensores de temperatura PT100 e PT1000 com ligação de 2, 3 ou 4 fios e termopares tipo J ou K. Não há conexão mecânica de processo para fluido indicada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Quatro sensores PT100/PT1000 de 2, 3 ou 4 fios, ou termopares tipo J/K, conectados a master IO-Link classe A.	✓	Os tipos de sensor, número de canais e classe de porta estão especificados para o AL2384.
Sensor com faixa de operação dentro do intervalo especificado para seu tipo e instalação dentro dos limites elétricos e ambientais informados.	✓	A seleção atende às faixas de medição, tensão de operação e temperatura ambiente declaradas.
Sistema sem master IO-Link ou com requisito de porta diferente de classe A.	✗	A ficha informa interface IO-Link e exige master com classe de porta A.
Aplicação que exige tipo de sensor diferente de PT100, PT1000 ou termopar J/K.	✗	A ficha fornecida especifica esses tipos de sensor; não declara suporte aos demais.
Montagem baseada em uma conexão mecânica de processo para fluido.	✗	O produto é um módulo de entradas para sensores de temperatura; a ficha não apresenta conexão de processo para fluido.

INSTALAÇÃO

Como instalar o Módulo de temperatura IO-Link ifm AL2384 com 4 entradas analógicas para PT100, PT1000 e termopares, IP65/IP67

Confirme que o master disponível é IO-Link e atende à classe de porta A exigida; valide a revisão, o perfil e o DeviceID na configuração do sistema.
Defina o sensor por canal e confirme que é PT100, PT1000, termopar tipo J ou tipo K e que a faixa requerida está dentro do intervalo declarado.
Planeje a montagem traseira consultando o desenho dimensional e verificando espaço, fixação e acesso aos conectores M12.
Conecte a interface IO-Link ao master pelo conector M12 de codificação A e 4 contatos, observando a pinagem indicada pelo fabricante.
Conecte os sensores às quatro entradas M12 conforme o tipo de sensor e a ligação de 2, 3 ou 4 fios aplicável; use o esquema do datasheet para a atribuição dos contatos.
Alimente dentro de 18…30 V DC e valide a comunicação, os canais e os indicadores antes de colocar o conjunto em operação; respeite os limites ambientais e de proteção.

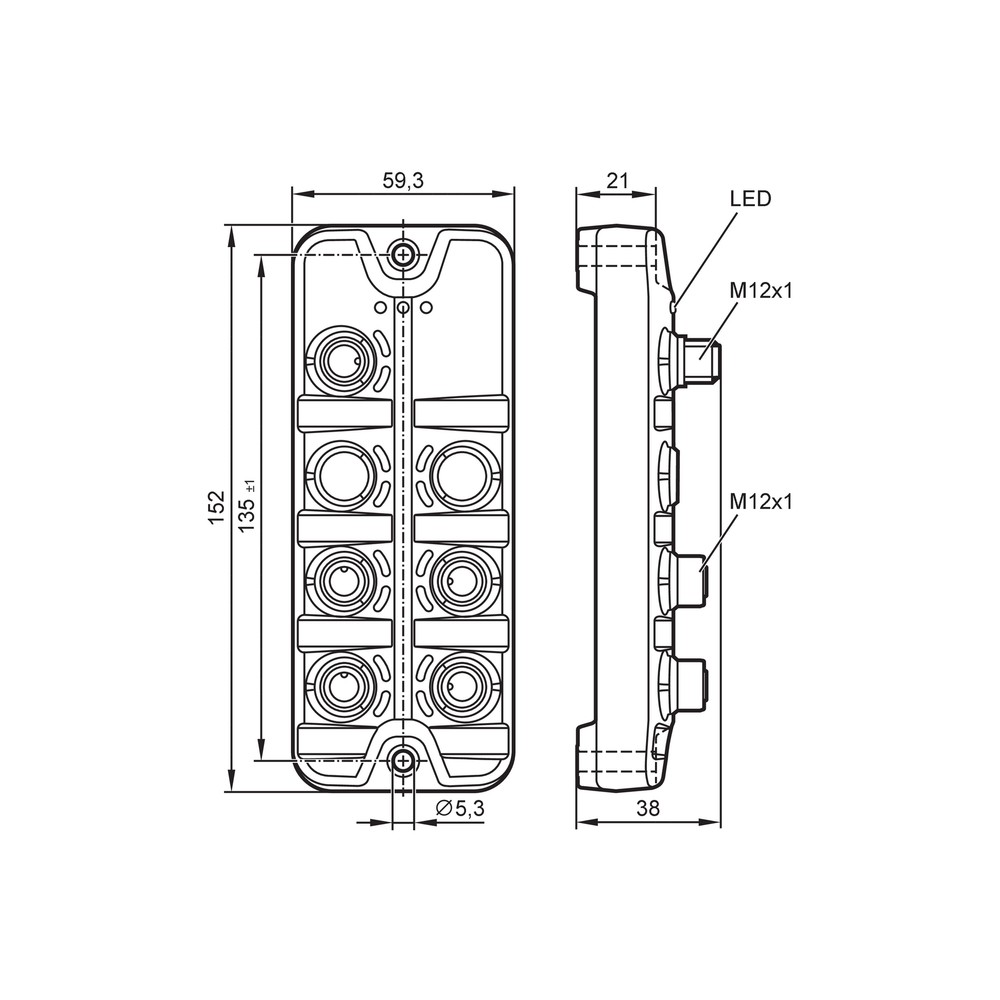

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O master não estabelece comunicação com o módulo.	Master sem porta classe A compatível, configuração de dispositivo divergente ou conexão IO-Link M12 incorreta.	Verifique classe da porta, revisão/configuração IO-Link, DeviceID informado e conexão M12; compare com o datasheet.
Um canal não apresenta uma leitura coerente de temperatura.	Tipo de sensor configurado diferente do sensor instalado ou ligação de 2, 3 ou 4 fios incompatível com a configuração.	Confirme o tipo de sensor e a configuração do canal; inspecione a ligação e os contatos conforme o esquema do fabricante.
O valor medido fica fora da faixa esperada ou não representa o processo.	A temperatura do processo está fora da faixa do tipo de sensor selecionado ou o sensor/cabeamento não corresponde à entrada configurada.	Compare o valor e a faixa requerida com os limites específicos de PT100, PT1000 ou termopar J/K; confira a seleção e a conexão do sensor.
O módulo não opera ou apresenta indicação de falha.	Alimentação fora da faixa de 18…30 V DC, conexão elétrica inadequada ou condição de instalação fora dos limites especificados.	Meça a alimentação no circuito, inspecione conectores e cabeamento e confira temperatura ambiente e instalação em relação ao datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL2384 em português (Datasheet) Desenho em escala AL2384 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL2384 e para que serve?

É um módulo de temperatura IO-Link com quatro entradas para sensores PT100, PT1000 e termopares tipo J/K. Ele permite transmitir as medições ao master IO-Link compatível.

Quais sensores posso conectar e o que vem na embalagem?

A ficha lista PT100 e PT1000 de 2, 3 ou 4 fios e termopares tipo J e K. A embalagem é indicada como uma peça; não há acessórios inclusos especificados.

Posso usar o AL2384 com termopar tipo T ou sensor diferente dos listados?

A ficha fornecida especifica PT100, PT1000 e termopares tipo J/K, mas não declara suporte a tipo T ou outros sensores. Confirme a compatibilidade no datasheet antes de selecionar.

Este módulo funciona sem master IO-Link ou em modo SIO?

Não é indicado para operação sem IO-Link: a ficha exige master IO-Link com porta classe A e informa que o modo SIO não está disponível.

O master não reconhece o módulo; preciso trocar a peça?

Nem sempre; a causa pode ser configuração ou conexão. Antes da troca, confira a classe A da porta, o DeviceID 1450 informado, a configuração IO-Link e o conector M12.

Um canal indica temperatura inesperada; o que devo verificar primeiro?

Confira se o tipo de sensor configurado corresponde ao instalado e se a ligação de 2, 3 ou 4 fios está correta. Depois compare a leitura com a faixa do sensor usado.

É melhor comprar o módulo ou sensores e cabos avulsos?

O AL2384 é o módulo de quatro entradas; a ficha não informa sensores ou cabos inclusos. Se esses itens forem necessários, confirme separadamente o tipo de sensor, a conexão M12 e a ligação exigida.

Quando devo escolher este módulo em vez de outra versão?

Escolha o AL2384 quando precisar de quatro entradas para PT100/PT1000 ou termopares J/K e de comunicação IO-Link com master classe A. Para outros tipos de sensor ou faixas fora dos limites informados, selecione uma solução cuja ficha declare esse suporte.

Que cuidados devo tomar na instalação elétrica?

Respeite a alimentação de 18…30 V DC, use as conexões M12 especificadas e configure cada canal conforme o sensor e sua ligação. Consulte o datasheet para pinagem e esquema de ligação.

Como confirmar as dimensões e o espaço necessário para montagem?

Consulte o desenho em escala do fabricante antes de definir a fixação e o espaço para conectores e cabeamento. A ficha indica montagem na parede traseira.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação industrial ponto a ponto usada pelo módulo para trocar dados com um master. (Ref.: revisão 1.1.3; IEC 61131-9)

COM3

Modo de transferência IO-Link indicado para a comunicação do dispositivo. (Ref.: COM3, 230,4 kBaud)

PT100 / PT1000

Sensores de temperatura resistivos identificados nominalmente por sua resistência a 0 °C; o AL2384 admite ligações de 2, 3 ou 4 fios. (Ref.: faixas PT100 e PT1000)

Termopar

Sensor de temperatura que produz um sinal elétrico dependente da diferença de temperatura; a ficha lista os tipos J e K. (Ref.: faixas de medição tipo J e tipo K)

IP65 / IP67

Graus de proteção declarados para o invólucro; a adequação depende das condições de instalação e conexão especificadas pelo fabricante. (Ref.: grau de proteção IP65 e IP67)
