Módulo IO-Link IFM AL2350 - 4 Entradas/Saídas

Pré-visualizar: AL2350 IFM - Módulo IO-Link IFM Entrada e Saída Analógica 4xAI/AO M12 IP67

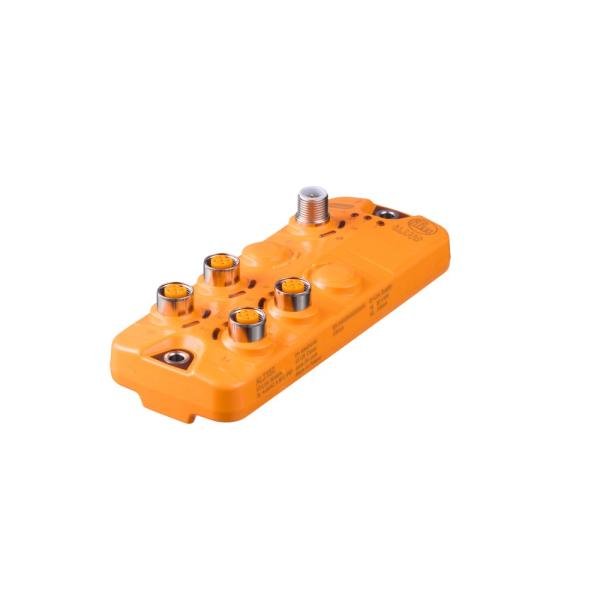

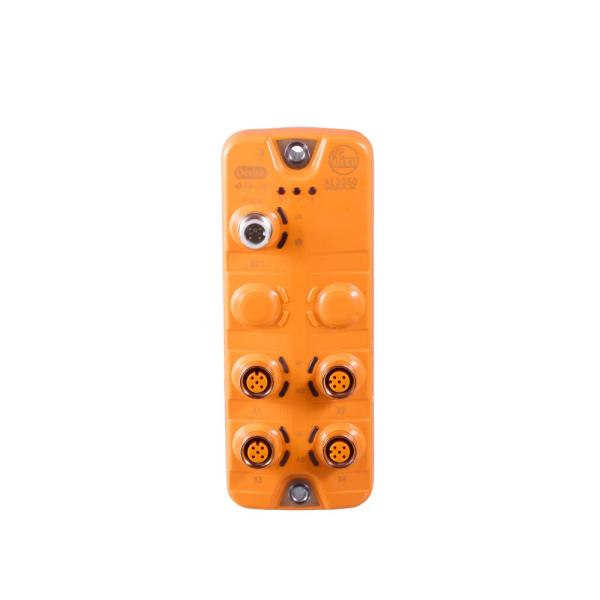

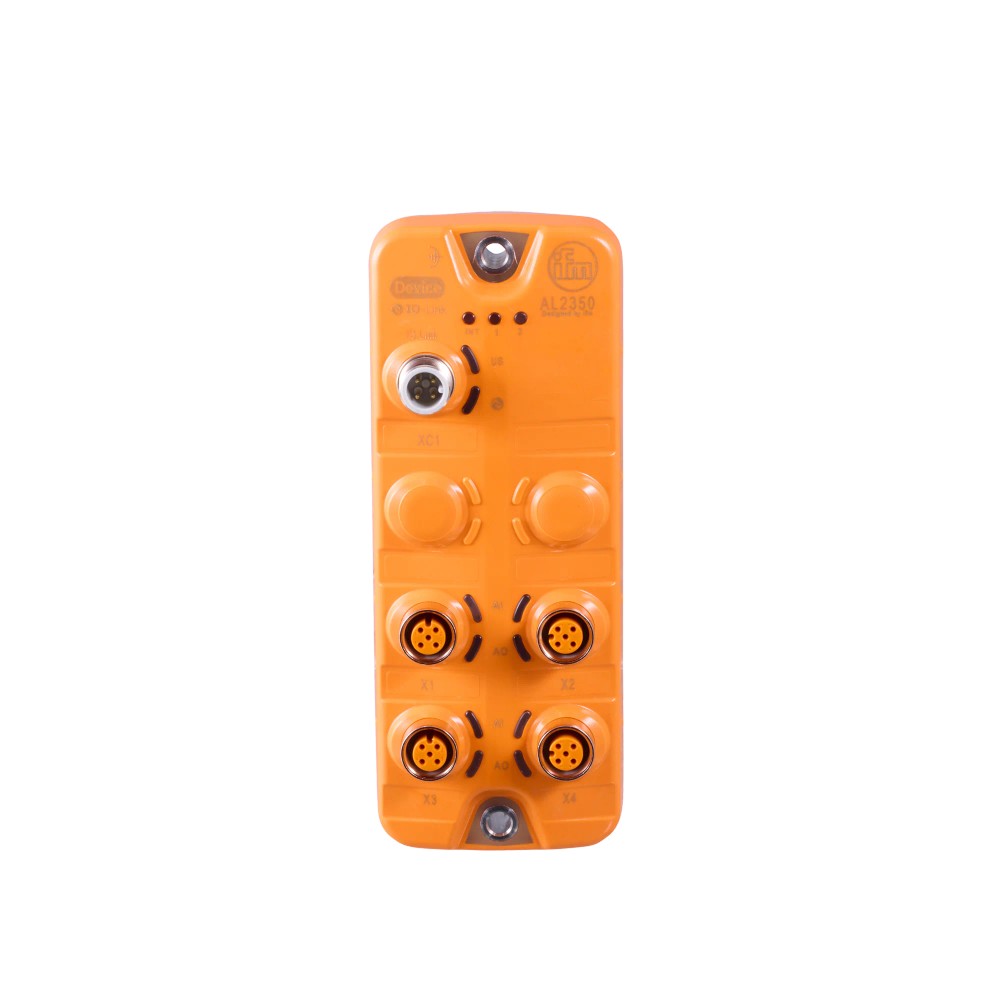

AL2350 IFM - Módulo IO-Link IFM Entrada e Saída Analógica 4xAI/AO M12 IP67

Imagem meramente ilustrativa

R$ 2.529,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL2350
EAN: 4021179373876
NCM do produto: 85176299

Destaques do Produto Protocolo IO-Link...mais

Fechar menu

Saiba mais sobre: "AL2350 IFM - Módulo IO-Link IFM Entrada e Saída Analógica 4xAI/AO M12 IP67"

Destaques do Produto

Protocolo

IO-Link

Entradas analógicas

4, parametrizáveis

Saídas analógicas

4, parametrizáveis

Sinais disponíveis

0...10 V e 4...20 mA

Conexões

IO-Link M12 A de 4 contatos; 4 conectores M12 A de 5 contatos para entradas/saídas

Proteção

IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

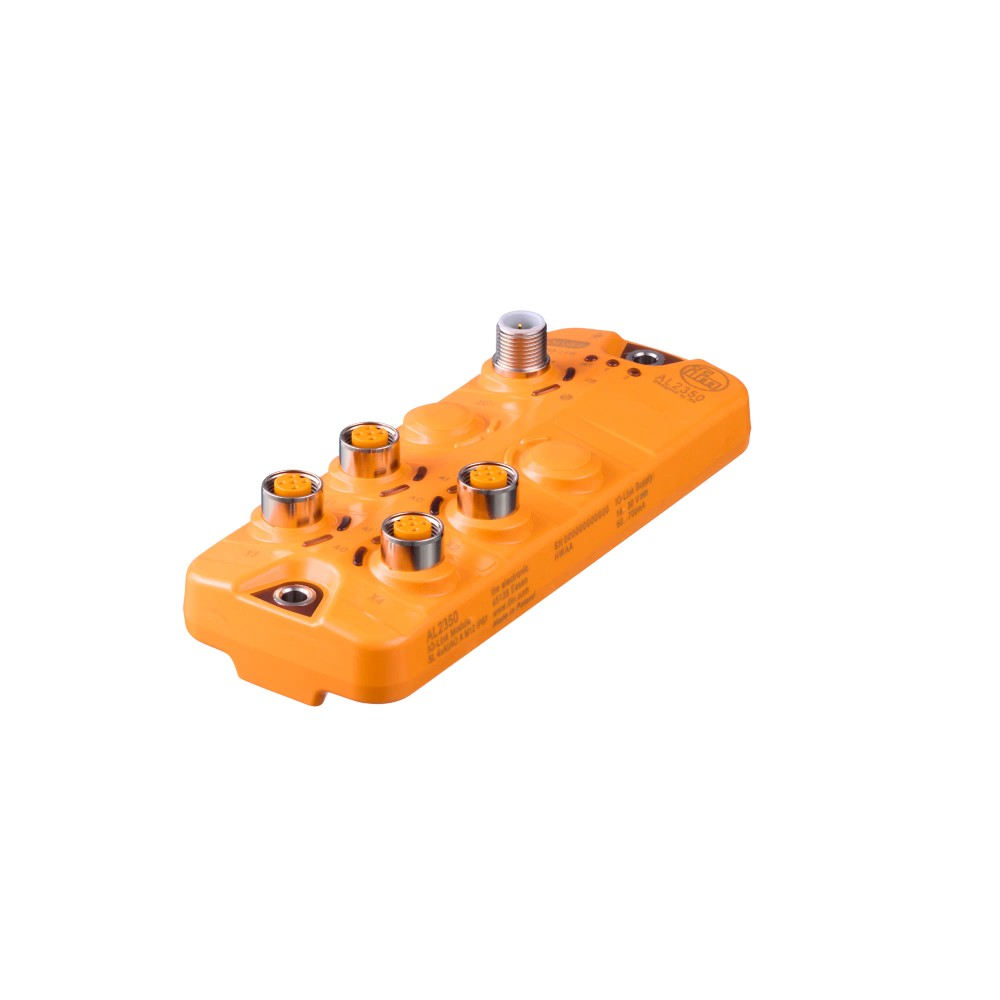

Sobre o Módulo de entrada/saída IO-Link ifm AL2350, 4 entradas analógicas e 4 saídas analógicas, M12, IP65/IP67

O ifm AL2350 é um módulo de entrada e saída analógica para integrar sinais de campo a uma rede IO-Link. Oferece quatro entradas e quatro saídas analógicas parametrizáveis, com sinais de 0...10 V ou 4...20 mA. A conexão IO-Link usa M12 com codificação A, e o equipamento tem grau de proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	AL2350
Interface de comunicação	IO-Link, revisão 1.1.4; COM3 (230,4 kBaud)
Canais analógicos	4 entradas e 4 saídas, parametrizáveis
Sinais de entrada	0...10 V ou 4...20 mA
Sinais de saída	0...10 V ou 4...20 mA
Conexão IO-Link	1 x M12, codificação A, 4 contatos
Conexões de entradas/saídas	4 x M12, codificação A, 5 contatos
Grau de proteção	IP65; IP67
Alimentação	18...30 V DC
Dimensões	152 x 59,3 x 38 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas IO-Link que necessitam adquirir até quatro sinais analógicos e disponibilizar até quatro saídas analógicas, conforme parametrização.
Instalações que usem sinais de tensão 0...10 V ou corrente 4...20 mA e alimentação entre 18 e 30 V DC.
Montagem em ambiente compatível com IP65/IP67 e temperatura ambiente de -25 a 60 °C, observadas as condições de instalação do fabricante.

⚠ Considere outro se precisa de:

Aplicações que exijam comunicação diferente de IO-Link ou modo SIO; o modo SIO consta como não disponível.
Sistemas que necessitem de sinais analógicos fora de 0...10 V e 4...20 mA.
Instalações cuja tensão de operação fique fora de 18...30 V DC ou cuja temperatura ambiente exceda -25...60 °C.

APLICAÇÕES E USO

Uso comprovado pela ficha: aquisição e disponibilização de sinais analógicos por IO-Link, com canais parametrizáveis para 0...10 V ou 4...20 mA; a aplicação depende da configuração do canal e do master compatível.
Possibilidade de aplicação: concentração de sinais analógicos de instrumentos de campo em uma instalação IO-Link. A ficha não identifica sensores ou processos específicos; validar requisitos elétricos e de processo de cada instrumento.
Instalação em ambiente dentro de -25...60 °C, com proteção IP65/IP67 conforme a montagem e a vedação corretas; a classificação não substitui a verificação das condições reais de exposição.
Não indicado para uma arquitetura que dependa de modo SIO, pois a ficha especifica esse modo como indisponível.

COMO ESCOLHER

Antes de comprar o Módulo de entrada/saída IO-Link ifm AL2350, 4 entradas analógicas e 4 saídas analógicas, M12, IP65/IP67, verifique estes pontos:

Escolha o AL2350 quando

A arquitetura utilizar IO-Link e forem necessários quatro canais de entrada e quatro de saída analógica, parametrizáveis para 0...10 V ou 4...20 mA. Confirme também a disponibilidade de master port classe A, conexão IO-Link M12 A de 4 contatos e alimentação de 18...30 V DC.

Considere outra opção quando

A aplicação exigir modo SIO, protocolo diferente de IO-Link, sinal analógico fora das faixas listadas, alimentação fora de 18...30 V DC ou condições ambientais fora dos limites especificados. Para outras exigências, compare a ficha técnica do dispositivo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Módulo de entrada/saída IO-Link	Classificação do equipamento.
Modelo / SKU / Part Number	AL2350	Identificação para seleção e reposição.
GTIN	4021179373876	Identificador comercial informado.
Marca	ifm electronic	Fabricante informado.
Categoria	Comunicação industrial	Classificação do anúncio.
Nome de catálogo	Módulo de entrada/saída IO-Link IOL MOD SL 4XAI/AO A M12 IP67	Designação catalográfica fornecida.

Alimentação e consumo
Tensão de operação	18...30 V DC	Faixa nominal de operação especificada.
Consumo de corrente	< 700 mA (US)	Limite de consumo informado para US.
Capacidade de carga total	0,4 A	Capacidade total especificada.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim	Recurso de proteção informado.

Entradas analógicas
Quantidade de entradas analógicas	4, parametrizáveis	Número de canais informado; configuração depende da parametrização.
Sinais de entrada	0...10 V; 4...20 mA	Faixas elétricas especificadas para entrada.
Resolução do conversor A/D	16 bit	Resolução do conversor analógico-digital.
Resolução da entrada	1 μA (4...20 mA); 1 mV (0...10 V)	Resolução conforme o tipo de sinal.
Resistência de entrada (tensão)	70 kΩ	Valor especificado para entrada de tensão.
Resistência de entrada (corrente)	275 Ω	Valor especificado para entrada de corrente.
Precisão da entrada analógica	± 0,3 %	Precisão declarada; condições de referência detalhadas devem ser verificadas no datasheet.

Saídas analógicas
Quantidade de saídas analógicas	4, parametrizáveis	Número de canais informado; configuração depende da parametrização.
Sinais de saída	0...10 V; 4...20 mA	Faixas elétricas especificadas para saída.
Resolução do conversor D/A	16 bit	Resolução do conversor digital-analógico.
Resolução da saída	1 μA (4...20 mA); 1 mV (0...10 V)	Resolução conforme o tipo de sinal.
Precisão da saída analógica	± 0,3 %	Precisão declarada; condições de referência detalhadas devem ser verificadas no datasheet.
Carga máxima da saída analógica	600 Ω (4...20 mA)	Limite de carga especificado para saída de corrente.
Carga mínima da saída analógica	1000 Ω (0...10 V)	Limite mínimo informado para saída de tensão.

Interface e comunicação
Interface de comunicação	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1.4	Revisão informada para a interface.
Tipo de transferência	COM3 (230,4 kBaud)	Taxa e modo de transferência declarados.
Classe de master port exigida	A	Requisito para a porta IO-Link do master.
Modo SIO	Não	O funcionamento em modo SIO não está disponível.
Padrão SDCI	IEC 61131-9	Padrão indicado para a comunicação IO-Link.
Perfis	FWUP; Common - I&D; Function Locator; Function ProductURI	Funções e perfis descritos na ficha.
DeviceID default	2007	Identificador padrão informado.
Tempo mínimo do ciclo do processo	2 ms	Tempo mínimo declarado para o ciclo de processo.

Conexões elétricas
Conexão IO-Link	1 x M12; codificação A; 4 contatos	Conexão elétrica da interface IO-Link.
Conexões de entradas/saídas	4 x M12; codificação A; 5 contatos; vedação FKM	Conexões para canais de entrada e saída.
Acessório opcional	Tampa de proteção para conectores fêmea M12	Acessório opcional listado; não informado como incluído.

Condições ambientais e proteção
Grau de proteção	IP65; IP67	Graus de proteção declarados; observar condições de montagem e vedação do fabricante.
Grau de proteção NEMA	6P	Classificação informada na ficha.
Temperatura ambiente	-25...60 °C	Faixa de operação declarada.
Temperatura de armazenamento	-25...70 °C	Faixa declarada para armazenamento.
Umidade relativa máxima	90 %	Limite máximo informado.
Altitude máxima	2000 m	Limite de altitude declarado.
Grau de sujidade	2	Classificação informada.
Fluidos químicos	ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA	Referências de resistência química indicadas na ficha; consultar fabricante para condições de exposição.
Resistência a choques	DIN EN 60068-2-27	Norma de ensaio indicada.
Resistência a vibrações	DIN EN 60068-2-64; DIN EN 60068-2-6	Normas de ensaio indicadas.
Compatibilidade eletromagnética	EN 61000-6-2; EN 61000-6-4; IEC 61131-9	Normas declaradas na ficha.

Dados mecânicos e materiais
Dimensões	152 x 59,3 x 38 mm	Dimensões externas informadas.
Peso	288,6 g	Massa informada no dataset técnico.
Formato / invólucro	Retangular	Formato declarado.
Material do invólucro	PA laranja	Material e cor do invólucro informados.
Material do soquete	Latão niquelado	Material indicado para o soquete.
Material da vedação	FKM	Material indicado para as vedações dos conectores de entradas/saídas.
Tipo de montagem	Montagem da parede traseira	Método de montagem declarado.
Cor / acabamento	Laranja; plástico fosco	Atributos físicos informados no anúncio.

Displays e elementos de operação
Display de erro	3 x LED, vermelho	Indicadores de erro informados.
Display de função	8 x LED, amarelo	Indicadores de função informados.
Display em operação	2 x LED, verde	Indicadores de operação informados.

Dados comerciais e embalagem
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
NCM	8517.62.99	Código fiscal informado.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1.4, tipo de transferência COM3 (230,4 kBaud), conforme IEC 61131-9.

• Requer master port classe A.

• Modo SIO: não disponível.

• Perfis indicados: FWUP (atualização de firmware para dispositivos IO-Link), I&D (identificação e diagnóstico), Function Locator e ProductURI.

Conexões

Elétrica Alimentação de 18...30 V DC. Conexão IO-Link: 1 x M12, codificação A, 4 contatos. Conexões de entradas/saídas: 4 x M12, codificação A, 5 contatos, vedação FKM. A configuração dos pinos deve ser confirmada na documentação oficial antes da ligação.

Processo Não há conexão de processo mecânica informada; o produto conecta sinais analógicos elétricos por conectores M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Master IO-Link com porta classe A e revisão compatível com IO-Link 1.1.4	✓	A ficha especifica IO-Link revisão 1.1.4 e classe de master port exigida A.
Sistema que exige comunicação em modo SIO	✗	A ficha informa que o modo SIO não está disponível.
Instrumentação com sinal analógico de tensão 0...10 V ou corrente 4...20 mA	✓	Essas faixas estão especificadas para entradas e saídas analógicas; a seleção e parametrização do canal devem corresponder ao sinal utilizado.
Instrumentação com sinal fora de 0...10 V e 4...20 mA	✗	As faixas informadas não abrangem outros sinais; não há evidência de compatibilidade com faixas diferentes.
Montagem usando conectores de entradas/saídas M12 A de 5 contatos	✓	A ficha especifica quatro conexões M12, codificação A, 5 contatos, com vedação FKM.
Montagem cuja compatibilidade se baseia apenas no encaixe físico M12, sem conferir sinais e pinagem	✗	Compatibilidade mecânica do conector não comprova compatibilidade elétrica; devem ser verificados sinal, alimentação e pinagem na documentação.

INSTALAÇÃO

Como instalar o Módulo de entrada/saída IO-Link ifm AL2350, 4 entradas analógicas e 4 saídas analógicas, M12, IP65/IP67

Confirme que o master IO-Link disponha de porta classe A e seja compatível com a revisão IO-Link 1.1.4 e COM3.
Verifique a alimentação prevista, entre 18 e 30 V DC, e dimensione o circuito considerando os limites elétricos especificados na folha de dados.
Fixe o módulo pela montagem de parede traseira, respeitando as dimensões e o desenho dimensional do fabricante.
Conecte a interface IO-Link ao conector M12 A de 4 contatos e os canais aos quatro conectores M12 A de 5 contatos; confirme a pinagem no datasheet antes de energizar.
Parametrize cada canal para o tipo de sinal utilizado, 0...10 V ou 4...20 mA, e confira os limites de carga das saídas correspondentes.
Verifique o assentamento dos conectores e das vedações, aplique as tampas de proteção adequadas quando necessárias e confirme o estado pelos LEDs após a inicialização.

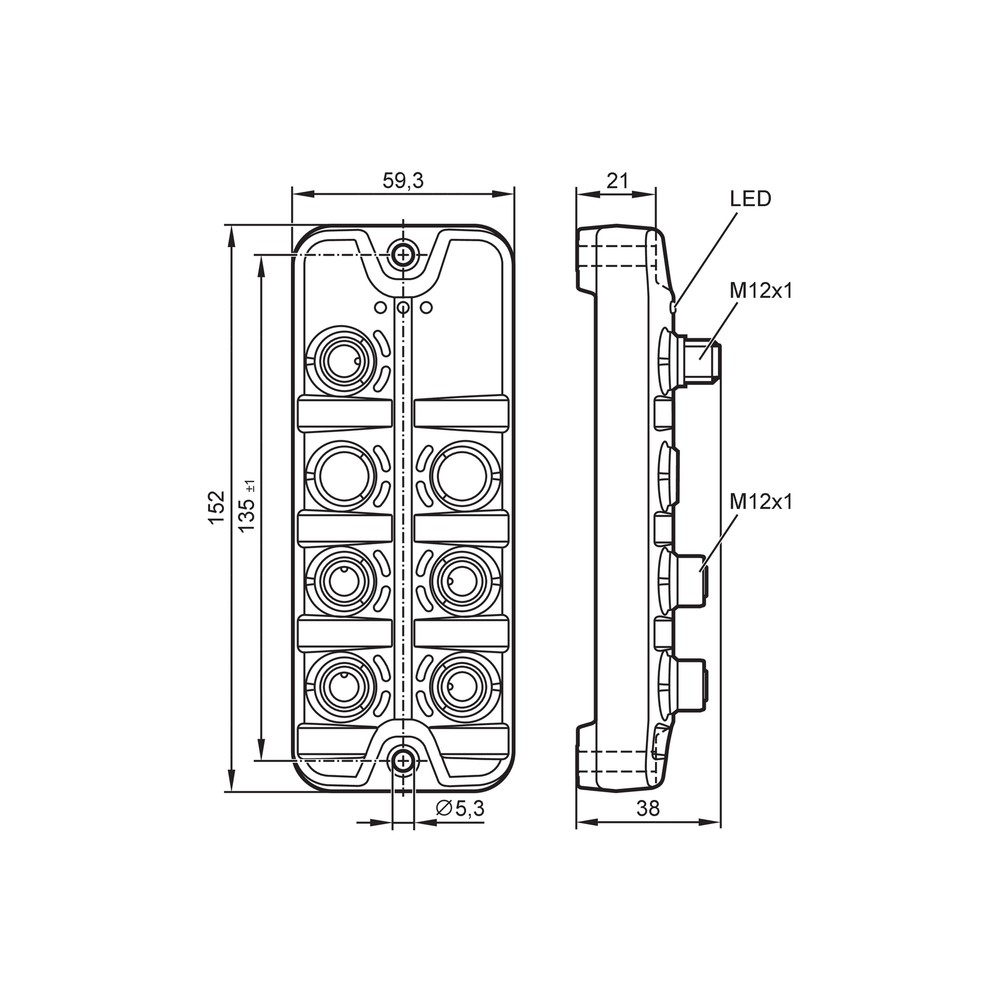

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O master IO-Link não estabelece comunicação com o módulo.	Porta do master incompatível com a classe exigida, configuração de comunicação incorreta ou ligação ao conector IO-Link inadequada.	Confirme que a porta é classe A, verifique a configuração de IO-Link/COM3 e revise conexão M12 A de 4 contatos conforme o datasheet.
A leitura de um canal analógico não corresponde ao sinal do instrumento.	Tipo de sinal do canal parametrizado de forma diferente do sinal recebido, ou sinal fora das faixas declaradas.	Compare a parametrização com a saída do instrumento e meça se o sinal está em 0...10 V ou 4...20 mA, conforme selecionado.
A saída analógica não alcança o comportamento esperado sob carga.	Carga ligada fora do limite especificado para o tipo de saída.	Meça a carga conectada e compare com os limites declarados: até 600 Ω para 4...20 mA e carga mínima de 1000 Ω para 0...10 V.
O módulo não inicializa ou apresenta indicação de erro.	Alimentação fora da faixa de operação, curto-circuito ou sobrecarga no circuito.	Meça a alimentação nos terminais apropriados e confira a ligação e a carga dos canais; consulte os indicadores LED e o datasheet para interpretação específica.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL2350 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL2350 e para quem ele serve?

É um módulo de entrada/saída analógica IO-Link com quatro entradas e quatro saídas parametrizáveis. Serve a sistemas que integram sinais de 0...10 V ou 4...20 mA por IO-Link e usam master port classe A.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não especifica acessórios incluídos; a tampa de proteção para conectores fêmea M12 é indicada como opcional.

Ele funciona em modo SIO ou com outro protocolo no lugar de IO-Link?

Não há suporte a modo SIO segundo a ficha. O protocolo especificado é IO-Link, revisão 1.1.4, com transferência COM3.

Posso usar o módulo com sinais analógicos diferentes de 0...10 V e 4...20 mA?

A ficha especifica somente 0...10 V e 4...20 mA para entradas e saídas. Para outros tipos ou faixas de sinal, confirme a compatibilidade com o fabricante antes da seleção.

O master precisa atender a algum requisito específico?

Sim. A ficha exige master port classe A; também informa IO-Link 1.1.4 e COM3 (230,4 kBaud).

O conector M12 encaixar significa que a ligação é compatível?

Não necessariamente. Além do encaixe, confirme codificação, número de contatos, pinagem, alimentação e tipo de sinal no datasheet do AL2350.

O módulo comunica, mas a leitura analógica está errada; o que verifico antes de trocar?

Confira se o canal está parametrizado para o mesmo tipo de sinal do instrumento. Depois, verifique se o sinal medido está dentro de 0...10 V ou 4...20 mA e se a ligação corresponde ao datasheet.

A saída analógica varia ou não atende à carga conectada; o que devo medir?

Meça a carga e confira o limite correspondente ao modo usado: até 600 Ω para saída de corrente 4...20 mA e carga mínima de 1000 Ω para saída de tensão 0...10 V.

É melhor comprar este módulo ou um modelo com menos canais?

O AL2350 oferece quatro entradas e quatro saídas analógicas parametrizáveis. Se a aplicação exigir menos canais ou outras faixas, compare a quantidade de canais e os sinais suportados no datasheet do modelo alternativo.

Como faço a instalação sem comprometer a proteção IP?

Use a montagem de parede traseira e verifique o assentamento dos conectores M12 e das vedações FKM. Consulte o desenho dimensional e a folha de dados para montagem e pinagem; a ficha não fornece um procedimento completo de instalação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação industrial usada pelo AL2350 para troca de dados com um master compatível (Ref.: revisão IO-Link 1.1.4).

COM3

Tipo de transferência IO-Link indicado para a comunicação do dispositivo (Ref.: COM3, 230,4 kBaud).

Entrada analógica

Canal que recebe um sinal elétrico contínuo de tensão ou corrente para aquisição pelo módulo (Ref.: 0...10 V; 4...20 mA).

Saída analógica

Canal que fornece um sinal elétrico contínuo configurado para comandar ou representar um valor de processo (Ref.: 0...10 V; 4...20 mA).

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, condicionada às condições de montagem especificadas (Ref.: IP65; IP67).
