Módulo de Entrada IO-Link ifm AL2341

Pré-visualizar: AL2341 IFM - Módulo de Entrada IO-Link ifm Automação Industrial 20 Entradas Digitais IP67

AL2341 IFM - Módulo de Entrada IO-Link ifm Automação Industrial 20 Entradas Digitais IP67

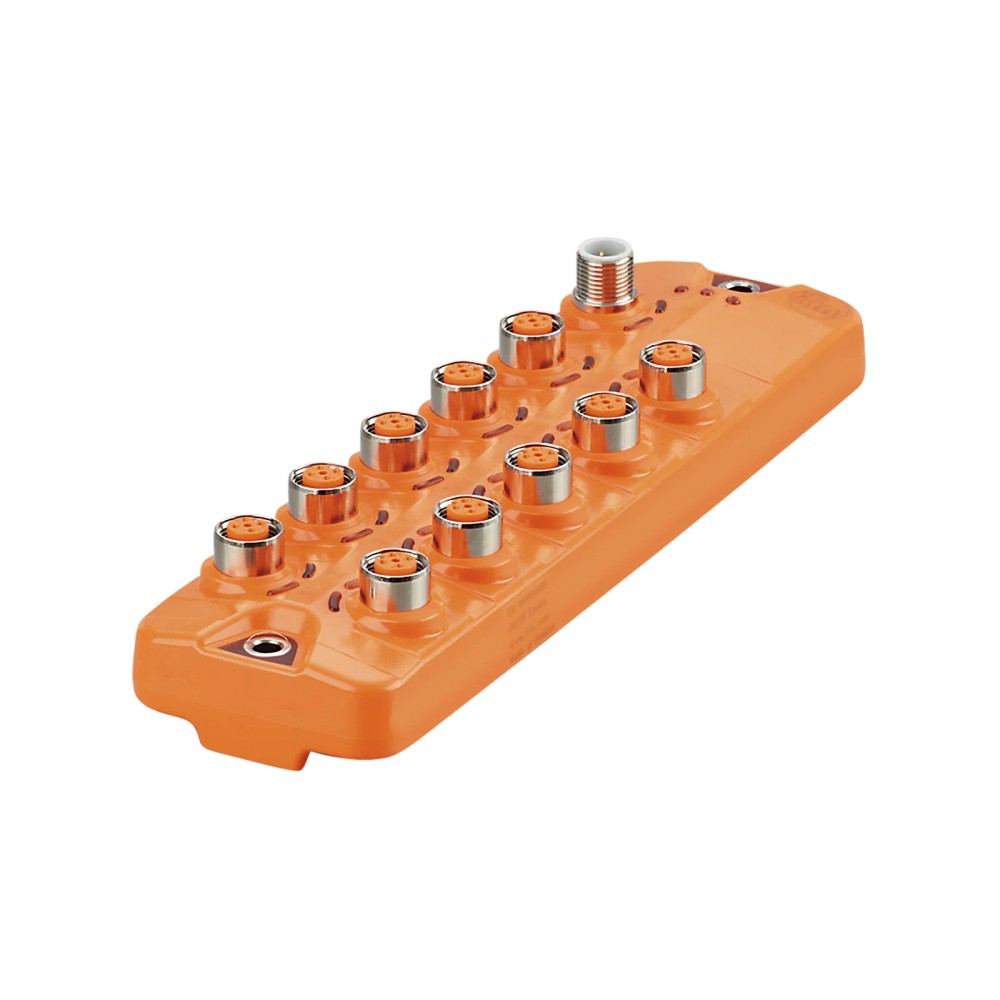

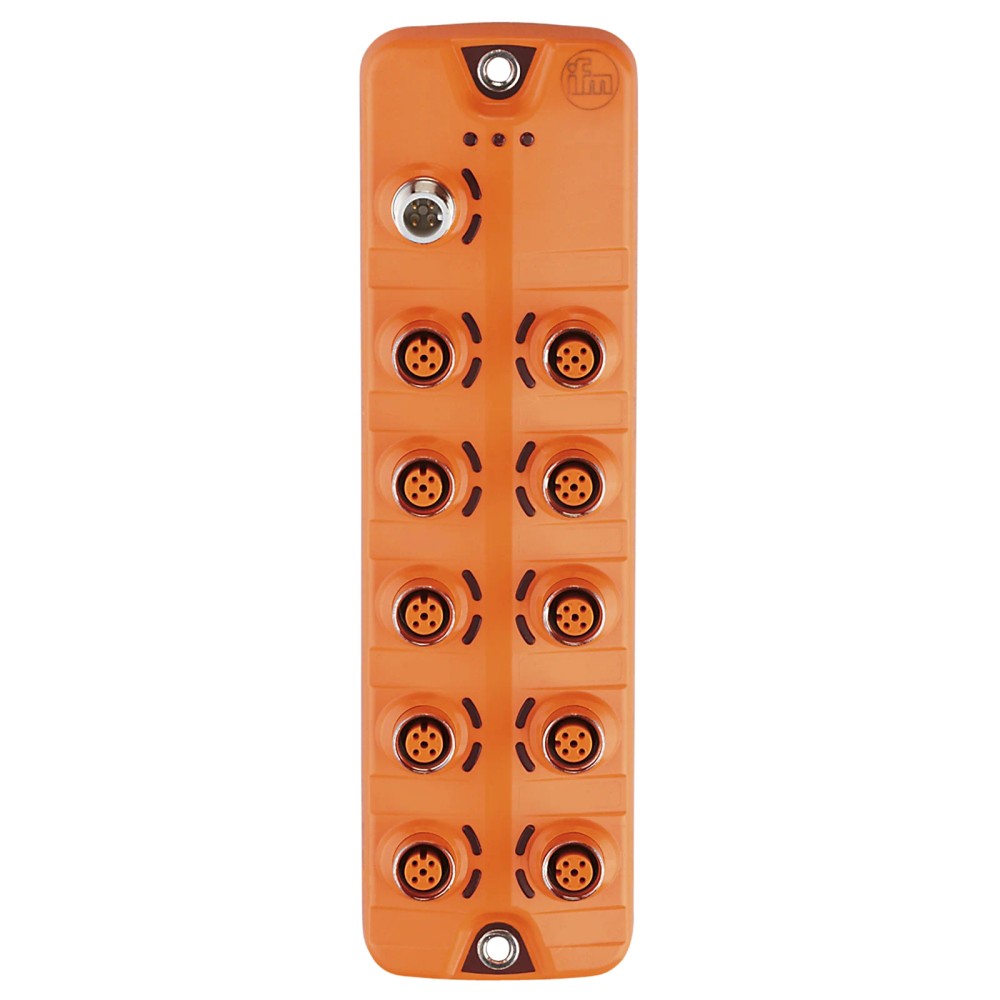

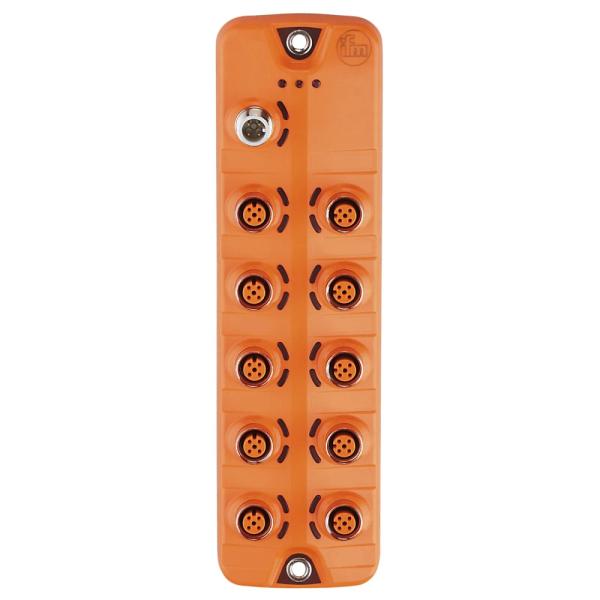

Imagem meramente ilustrativa

R$ 3.012,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL2341
EAN: 4021179316590
NCM do produto: 85176239

Destaques do Produto Quantidade e tipo de entradas...mais

Fechar menu

Saiba mais sobre: "AL2341 IFM - Módulo de Entrada IO-Link ifm Automação Industrial 20 Entradas Digitais IP67"

Destaques do Produto

Quantidade e tipo de entradas

20 entradas digitais; 10 x 2 PNP tipo 2

Interface

IO-Link, revisão 1.1; COM2 (38,4 kBaud)

Alimentação

18...30 V DC

Conexões

10 x M12 para entradas e 1 x M12 para IO-Link; codificação A, 4 contatos

Proteção e ambiente

IP65/IP67; operação ambiente de -25...60 °C

Instalação

Montagem na parede traseira

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo de entrada IO-Link ifm AL2341, 20 entradas digitais PNP, IP65/IP67

O ifm AL2341 é um módulo de entrada digital para adquirir sinais de sensores e conectá-los a um sistema por IO-Link. Possui 20 entradas, organizadas em 10 conexões M12 com duas entradas PNP tipo 2 por conexão, conforme IEC 61131-2. Comunica-se por IO-Link versão 1.1 e tem grau de proteção IP65 e IP67. A alimentação de operação especificada é de 18 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Módulo de entrada IO-Link
Entradas digitais	20 (10 x 2 PNP tipo 2, conforme IEC 61131-2)
Interface de comunicação	IO-Link, revisão 1.1
Conexões de entrada	10 x M12, codificação A, 4 contatos
Conexão IO-Link	1 x M12, codificação A, 4 contatos
Tensão de operação	18...30 V DC
Grau de proteção	IP65; IP67; NEMA 6P
Temperatura ambiente de operação	-25...60 °C
Dimensões	208 x 59,3 x 38,4 mm
Montagem e peso	Montagem pela parede traseira; 392,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação que precisam concentrar até 20 sinais digitais PNP em um módulo IO-Link.
Instalações que disponham de master IO-Link com porta classe A e conexão M12 compatível.
Aplicações dentro da faixa de alimentação de 18...30 V DC e temperatura ambiente de -25...60 °C, observando as condições de instalação e proteção indicadas pelo fabricante.

⚠ Considere outro se precisa de:

Aplicações que exijam entradas de outro tipo elétrico, pois a ficha especifica entradas PNP tipo 2.
Instalações cujo ambiente exceda a faixa de operação de -25...60 °C ou a alimentação especificada de 18...30 V DC.
Sistemas sem uma interface IO-Link compatível; o módulo não é descrito como interface de comunicação diferente de IO-Link.

APLICAÇÕES E USO

Aquisição de sinais digitais PNP de sensores em máquinas e instalações de automação, quando forem necessários até 20 pontos distribuídos pelas 10 conexões de entrada. A ficha comprova o tipo e a quantidade de entradas; a aplicação específica depende da compatibilidade elétrica dos sensores.
Instalação em ambiente industrial dentro da faixa ambiente de -25...60 °C, com alimentação de 18...30 V DC e proteção compatível com os graus IP65/IP67 indicados. A adequação à exposição real depende da montagem e das condições de conexão estabelecidas pelo fabricante.
Integração em sistema com master IO-Link classe A e comunicação IO-Link 1.1. A compatibilidade do master, configuração e dados de processo deve ser confirmada no projeto e no datasheet.
Possibilidade de montagem na parede traseira quando houver espaço para as dimensões de 208 x 59,3 x 38,4 mm. Esta indicação é uma aplicação inferida a partir do método de montagem e das dimensões declaradas, não uma especificação de máquina específica.

COMO ESCOLHER

Antes de comprar o Módulo de entrada IO-Link ifm AL2341, 20 entradas digitais PNP, IP65/IP67, verifique estes pontos:

Escolha o AL2341 quando

A aplicação exigir 20 entradas digitais PNP tipo 2 distribuídas em 10 conexões M12, comunicação IO-Link versão 1.1 e instalação dentro das condições elétricas e ambientais especificadas.

Avalie outra configuração quando

O projeto exigir outro tipo de sinal de entrada, mais ou menos pontos, protocolo diferente de IO-Link, conexão elétrica distinta ou condições fora dos limites informados. Compare esses requisitos com a ficha técnica do equipamento alternativo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Módulo de entrada IO-Link	Classificação do equipamento.
Marca	ifm	Fabricante informado no anúncio.
SKU / Part number	AL2341	Identificação do modelo.
GTIN	4021179316590	Identificador comercial informado.
Categoria	Comunicação industrial	Categoria informada no anúncio.

Entradas digitais
Quantidade de entradas digitais	20	Total de pontos de entrada.
Configuração e tipo	10 x 2 PNP tipo 2 conforme IEC 61131-2	Distribuição indicada pelo fabricante para as entradas.
Tempo mínimo do ciclo do processo	4,3 ms	Tempo de ciclo mínimo informado.
Capacidade de corrente por porta	0,1 A	Limite de corrente informado por porta; observar o datasheet para aplicação e distribuição.

Interface e comunicação
Interface de comunicação	IO-Link	Protocolo de comunicação especificado.
Revisão IO-Link	1.1	Versão da interface informada.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e taxa de transferência especificados.
Classe de master port exigida	A	Classe da porta do master requerida.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado nos dados do produto.
DeviceID suportado	default 940	Identificador indicado na ficha.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de operação especificada.
Tensão DC máxima	30 V	Valor máximo informado.
Fontes de alimentação	16...30 V	Faixa declarada no atributo da ficha; consultar o datasheet para confirmar condições de aplicação.
Consumo de corrente	100...1100 mA (US)	Faixa de consumo informada; US identificada na ficha.
Classe de proteção elétrica	III	Classe de proteção especificada.

Conexões elétricas
Conexão das entradas	10 x M12; codificação A; 4 contatos	Conexões destinadas às entradas, conforme ficha.
Conexão IO-Link	1 x M12; codificação A; 4 contatos	Conexão elétrica indicada para IO-Link.

Proteção e conformidade
Grau de proteção	IP65; IP67	Graus de proteção informados; observar condições de montagem e conexão do fabricante.
Grau de proteção NEMA	6P	Classificação NEMA informada.
Compatibilidade eletromagnética	EN 61000-6-2; EN 61000-6-4; IEC 61131-9	Normas listadas nos dados do produto.
Certificações	cULus LISTED; CE; UKCA; IO-Link	Certificações e conformidades declaradas na ficha.
Resistência a choques	DIN EN 60068-2-27	Norma de referência declarada.
Resistência a vibrações	DIN EN 60068-2-64; DIN EN 60068-2-6	Normas de referência declaradas.
Fluidos químicos	ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA	Referências declaradas para fluidos químicos; consultar documentação para condições de ensaio.

Condições ambientais
Temperatura ambiente de operação	-25...60 °C	Faixa de temperatura de operação informada.
Temperatura de armazenamento	-25...70 °C	Faixa de armazenamento declarada.
Umidade relativa máxima	90 %	Limite máximo de umidade informado.
Altura máxima acima do nível do mar	2000 m	Limite de altitude informado.

Dados mecânicos
Dimensões	208 x 59,3 x 38,4 mm	Dimensões informadas; comprimento, largura e altura conforme dados do produto.
Peso	392,5 g	Massa informada no dataset.
Formato do invólucro	Retangular	Geometria declarada.
Material do invólucro	PA laranja	Material e cor informados.
Material do soquete	Latão niquelado	Material informado para o soquete.
Método de montagem	Montagem da parede traseira	Método de fixação declarado.

Indicação e diagnóstico
LEDs de diagnóstico	1 x LED verde (operação); 1 x LED vermelho (erro); 1 x LED amarelo (função)	Indicadores disponíveis conforme ficha.
MTTF	140 anos	Valor declarado; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transferência COM2 (38,4 kBaud).

• Perfil informado: Smart Sensor - SSP 0 Generic Profiled Sensor.

• Master port exigida: classe A. DeviceID suportado informado: default 940.

Conexões

Elétrica Entradas: 10 x M12, codificação A, 4 contatos; entradas digitais 10 x 2 PNP tipo 2. IO-Link: 1 x M12, codificação A, 4 contatos. Alimentação de operação: 18...30 V DC. A ficha informa capacidade de corrente por porta de 0,1 A; verificar a distribuição e os limites de corrente aplicáveis no datasheet antes do projeto.

Processo Não se aplica conexão de processo para fluido. Trata-se de um módulo de entradas digitais; a fixação especificada é pela parede traseira. As conexões elétricas M12 não definem, por si só, a compatibilidade mecânica de sensores ou cabos: confirmar codificação, pinagem e requisitos elétricos no datasheet.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Master IO-Link classe A com comunicação IO-Link revisão 1.1 e ligação M12 compatível	✓	A ficha especifica IO-Link 1.1, master port classe A e conexão IO-Link M12 codificação A de 4 contatos.
Sensores digitais com saída PNP, respeitando o tipo de entrada especificado e a conexão M12 compatível	✓	O módulo dispõe de 20 entradas digitais PNP tipo 2 conforme IEC 61131-2, distribuídas em 10 conexões M12.
Sensores com saída NPN ou sinal analógico	✗	O tipo de entrada informado é digital PNP tipo 2; a ficha não especifica entrada NPN nem analógica.
Uso com alimentação fora de 18...30 V DC ou temperatura ambiente fora de -25...60 °C	✗	Essas condições estão fora dos limites de operação informados na ficha.
Fixação em parede traseira, com espaço compatível com as dimensões do módulo	✓	A montagem informada é pela parede traseira e as dimensões são 208 x 59,3 x 38,4 mm.

INSTALAÇÃO

Como instalar o Módulo de entrada IO-Link ifm AL2341, 20 entradas digitais PNP, IP65/IP67

Confirme que a alimentação disponível está dentro de 18...30 V DC e que o ambiente está na faixa de operação especificada.
Verifique que o master IO-Link utilizado atende à classe A e à revisão de comunicação compatível indicada para o módulo.
Planeje a montagem pela parede traseira e confira o espaço disponível com base nas dimensões do equipamento e no desenho dimensional.
Conecte o módulo ao master pela conexão IO-Link M12, codificação A, 4 contatos, seguindo a atribuição de pinos do datasheet.
Conecte os sensores às entradas M12 e confirme que seus sinais são digitais PNP tipo 2 compatíveis com a ficha; respeite as conexões e limites elétricos especificados.
Energize o conjunto e use os LEDs de operação, erro e função para verificar o estado; consulte o datasheet se houver falha ou comportamento inesperado.

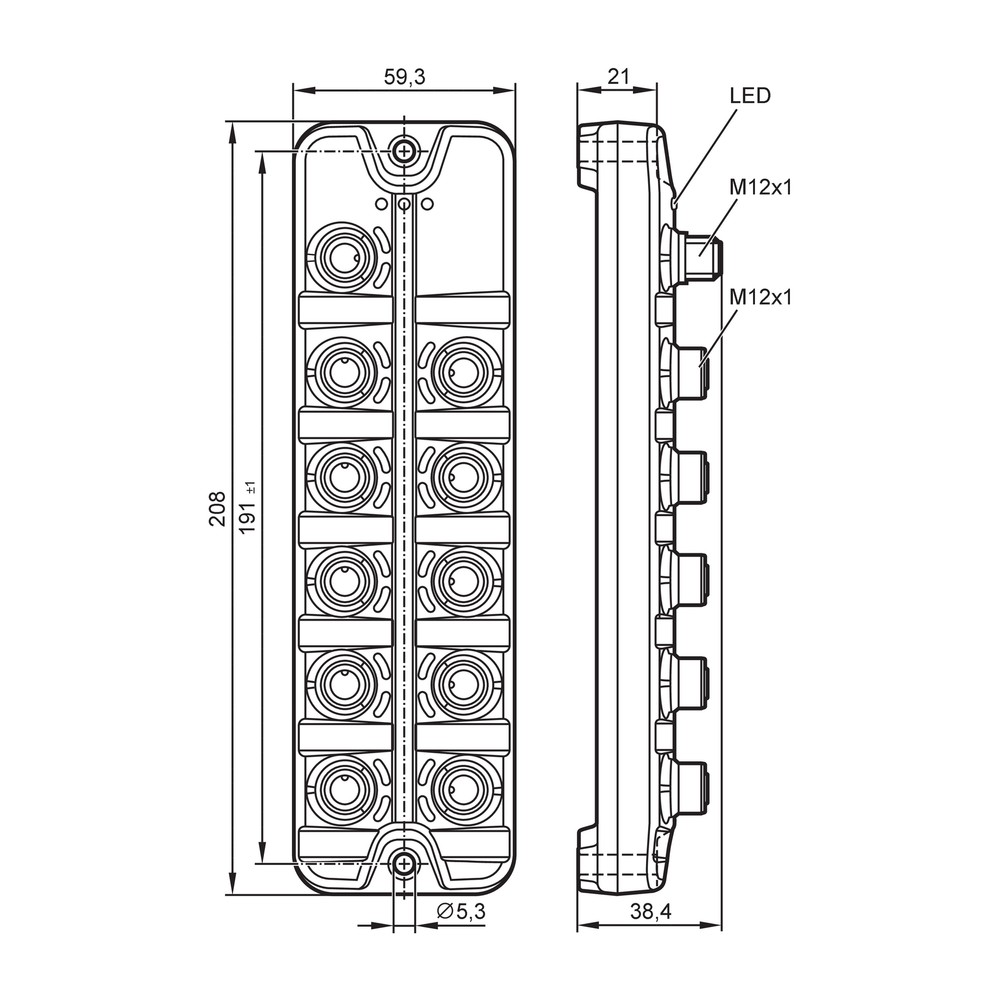

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O master IO-Link não reconhece o módulo.	Incompatibilidade ou erro na conexão IO-Link, na configuração do master ou na classe da porta.	Confira a conexão M12 e a configuração do master; valide que a porta é classe A e consulte no datasheet os dados de comunicação e DeviceID.
Uma ou mais entradas não refletem o estado do sensor.	Sinal do sensor incompatível com entrada PNP tipo 2, conexão incorreta ou ausência de alimentação adequada.	Verifique a alimentação, a conexão M12 e o tipo de saída do sensor; compare pinagem e requisitos elétricos com o datasheet.
O LED vermelho indica erro ou o módulo apresenta falha de funcionamento.	Condição de erro elétrica, de comunicação ou de instalação; a ficha identifica o LED vermelho como indicador de erro, mas não especifica aqui o código de cada falha.	Observe os indicadores, confira alimentação e conexões e consulte o datasheet para interpretar a sinalização antes de substituir o módulo.
A comunicação ou as entradas ficam instáveis após a instalação em campo.	Conexões, alimentação ou condições ambientais fora dos requisitos declarados.	Inspecione encaixes M12, alimentação e instalação; confirme temperatura ambiente dentro de -25...60 °C e proteção adequada à montagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL2341 em português (Datasheet) Desenho em escala do AL2341 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL2341 e para que serve?

É um módulo de entradas digitais que integra sinais PNP de sensores a um sistema por IO-Link. Oferece 20 entradas organizadas em 10 conexões M12.

Que master e comunicação preciso para usar este módulo?

A ficha especifica IO-Link revisão 1.1, transferência COM2 a 38,4 kBaud e porta de master classe A. Confirme a configuração e o suporte ao DeviceID default 940 no sistema de controle.

O produto acompanha sensores ou cabos M12?

A ficha do anúncio não relaciona sensores, cabos ou outros acessórios inclusos. Consulte o conteúdo comercial do fornecimento para confirmar os itens da embalagem.

Este módulo funciona com sensores NPN ou analógicos?

A ficha especifica entradas digitais PNP tipo 2, não entradas NPN nem analógicas. Não selecione o AL2341 para esses sinais sem uma interface compatível adicional validada no projeto.

Posso usar o AL2341 com alimentação acima de 30 V DC?

Não: a ficha informa tensão de operação de 18...30 V DC e tensão DC máxima de 30 V. Uma alimentação acima desse limite não corresponde às condições especificadas.

Serve para operar em temperatura ambiente acima de 60 °C?

A ficha declara operação ambiente de -25...60 °C, portanto não especifica operação acima de 60 °C. Verifique outra opção se o ambiente ultrapassar esse limite.

O master não detecta o módulo; o que verifico antes de trocar?

Confira a conexão M12, a configuração IO-Link e o uso de uma porta de master classe A. Consulte também os dados de comunicação e o DeviceID no datasheet.

Uma entrada não muda de estado; o que devo conferir?

Verifique se o sensor tem saída digital PNP compatível, se a ligação M12 está correta e se a alimentação atende à faixa especificada. Compare a pinagem do sensor e do módulo com o datasheet antes de substituir qualquer componente.

Como devo instalar e conferir a fixação?

O método informado é montagem pela parede traseira. Planeje a fixação considerando as dimensões de 208 x 59,3 x 38,4 mm e use o desenho dimensional do fabricante para orientar a instalação.

Como escolher entre este módulo e uma alternativa?

Escolha o AL2341 se o projeto requer 20 entradas digitais PNP tipo 2, 10 conexões M12 e comunicação IO-Link. Para outro tipo de sinal, quantidade de pontos, protocolo ou condição elétrica, compare os requisitos com a ficha da alternativa.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação usada pelo módulo para conexão com um master compatível (Ref.: revisão IO-Link 1.1).

PNP

Tipo de saída digital dos sensores compatível com as entradas especificadas para este módulo (Ref.: 10 x 2 PNP tipo 2 conforme IEC 61131-2).

COM2

Modo de transferência IO-Link associado à taxa indicada na ficha (Ref.: COM2, 38,4 kBaud).

Classe de master port A

Classe da porta do master requerida para a conexão IO-Link do dispositivo (Ref.: classe de master port exigida A).

IP67

Grau de proteção informado para o invólucro do equipamento; as condições de montagem e conexão devem seguir a documentação do fabricante (Ref.: IP65; IP67).
