Módulo de Temperatura IO-Link IFM AL2284

Pré-visualizar: AL2284 IFM - Módulo Temp. IO-Link P/ PT100/PT1000/Termopares 4 Ent. Anal. IP69K

AL2284 IFM - Módulo Temp. IO-Link P/ PT100/PT1000/Termopares 4 Ent. Anal. IP69K

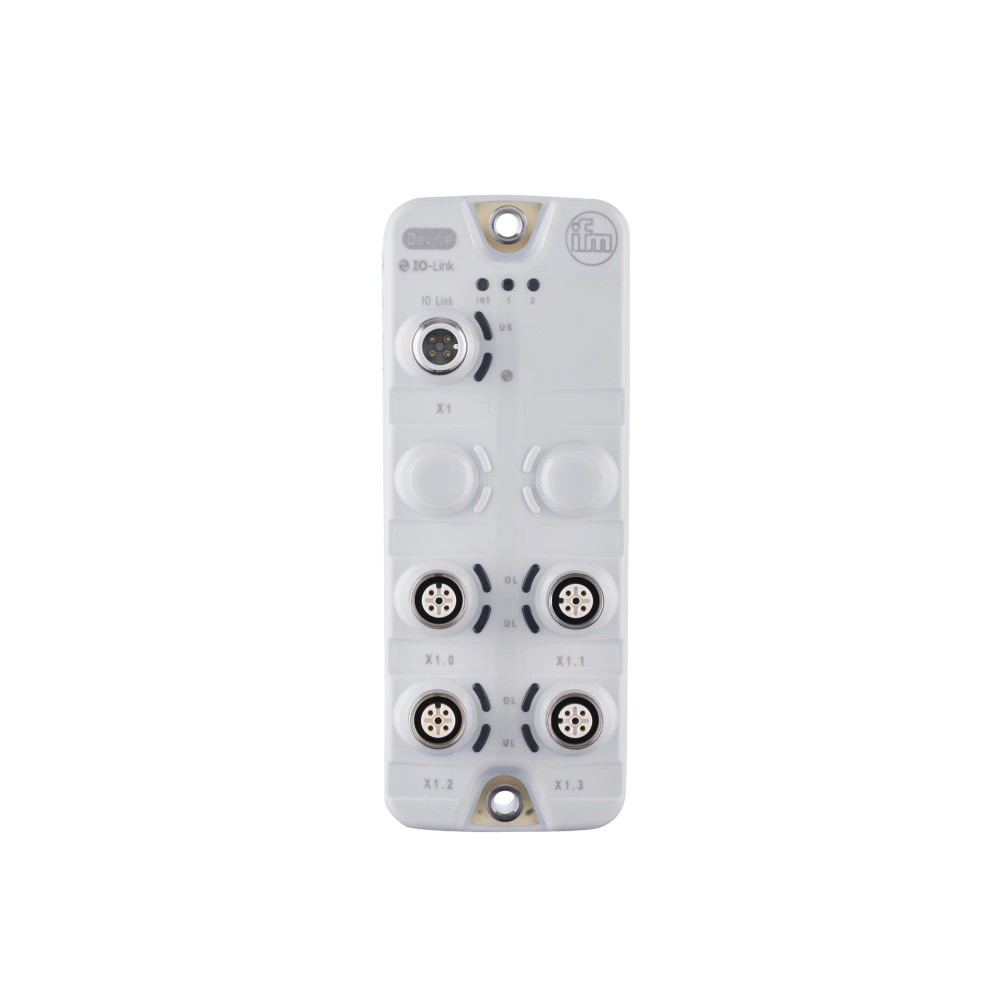

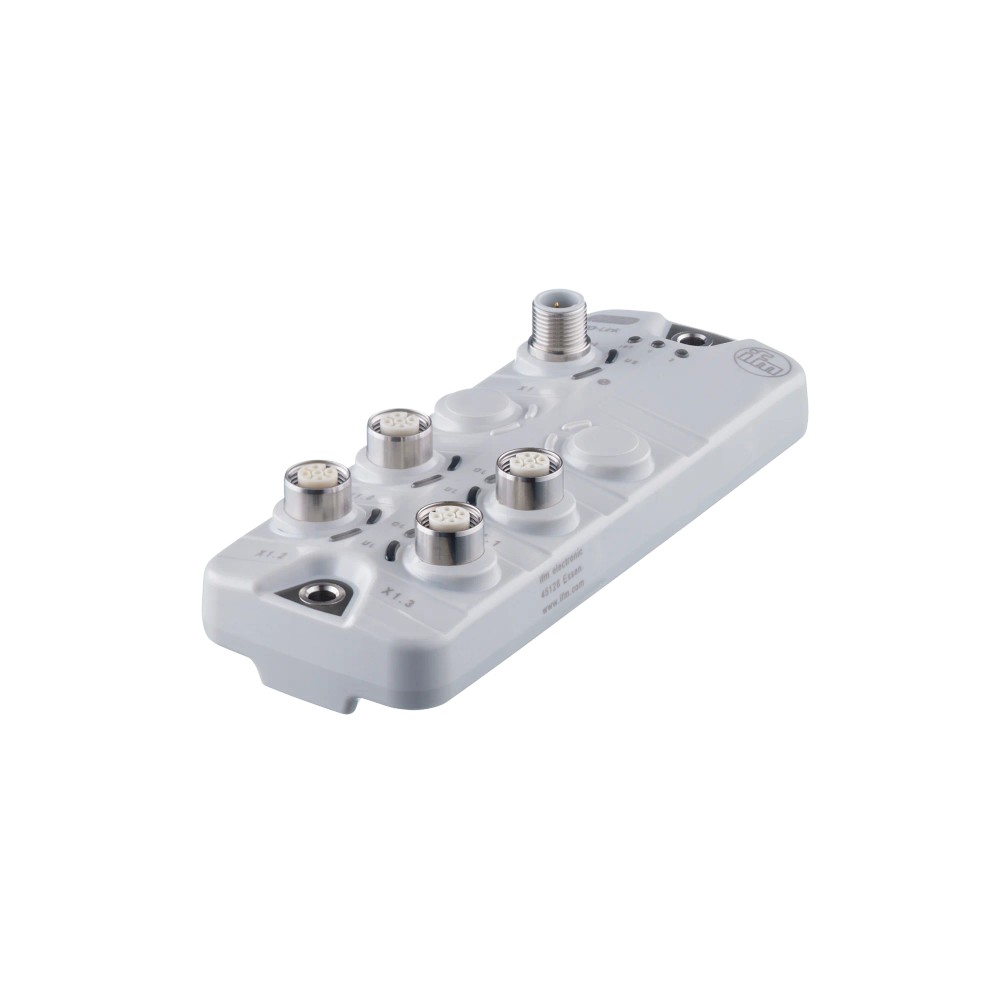

Imagem meramente ilustrativa

R$ 3.197,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL2284
EAN: 4021179339551
NCM do produto: 85176239

Destaques do Produto Número de entradas 4...mais

Fechar menu

Saiba mais sobre: "AL2284 IFM - Módulo Temp. IO-Link P/ PT100/PT1000/Termopares 4 Ent. Anal. IP69K"

Destaques do Produto

Número de entradas

4 entradas de temperatura

Sensores compatíveis

PT100, PT1000, termopar tipo J e termopar tipo K

Protocolo

IO-Link, revisão 1.1.3

Conectores

M12: quatro conexões de entrada e uma conexão IO-Link

Proteção do invólucro

IP65, IP67; IP69K com tampas de proteção de aço inoxidável

Alimentação

18...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o AL2284 IFM – Módulo de temperatura IO-Link, 4 entradas analógicas para PT100, PT1000 e termopares, IP69K

O AL2284 é um módulo de temperatura IO-Link para conectar sensores PT100, PT1000 e termopares e transmitir as medições ao sistema de automação. Possui quatro entradas analógicas, comunicação IO-Link versão 1.1.3 e conexão elétrica por conectores M12. A faixa de proteção informada inclui IP65, IP67 e IP69K, sendo IP69K condicionada ao uso de tampas de proteção de aço inoxidável.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	AL2284
Entradas	4 entradas para PT100, PT1000 e termopares J/K
Comunicação	IO-Link, versão 1.1.3
Conexão elétrica	4 x M12 para entradas e 1 x M12 para IO-Link
Faixa de medição PT100	-195...510 °C
Faixa de medição PT1000	-195...310 °C
Faixa de medição termopar J	-210...1200 °C
Faixa de medição termopar K	-200...1370 °C
Proteção	IP65, IP67 e IP69K; IP69K com tampas de proteção de aço inoxidável
Dimensões	152 x 59,3 x 38 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aquisição de temperatura com até quatro sensores PT100, PT1000, termopares tipo J ou tipo K, respeitando a faixa de medição de cada tipo.
Instalações de automação que utilizem comunicação IO-Link e conexões M12 compatíveis com as conexões de entrada e de IO-Link do módulo.
Montagem em ambiente cuja temperatura de operação esteja entre -25 e 60 °C e cuja classe de proteção necessária esteja contemplada pelas condições especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar para sensores ou tipos de termopar diferentes de PT100, PT1000, J ou K sem confirmação de compatibilidade no datasheet do fabricante.
Não especificar IP69K sem as tampas de proteção de aço inoxidável indicadas como condição para essa classificação.
Não utilizar fora da alimentação especificada de 18...30 V DC ou da faixa de temperatura de operação de -25...60 °C.

APLICAÇÕES E USO

Uso documentado: aquisição de temperatura por quatro entradas para PT100, PT1000 e termopares J/K, com transmissão por IO-Link. Selecione cada sensor conforme sua faixa de medição especificada: PT100 -195...510 °C; PT1000 -195...310 °C; J -210...1200 °C; K -200...1370 °C.
Possibilidade de aplicação: integração de medições de temperatura em uma instalação de automação com mestre IO-Link compatível. A adequação ao processo depende do sensor, do tipo de ligação e das condições ambientais da instalação.
A operação é especificada entre -25 e 60 °C. Para uso com classificação IP69K, são necessárias tampas de proteção de aço inoxidável; consulte o fabricante para determinar as condições de instalação e limpeza aplicáveis.

COMO ESCOLHER

Antes de comprar o AL2284 IFM – Módulo de temperatura IO-Link, 4 entradas analógicas para PT100, PT1000 e termopares, IP69K, verifique estes pontos:

Escolha o AL2284 quando

A aplicação exigir até quatro entradas para sensores PT100, PT1000 ou termopares J/K, com aquisição via IO-Link. Verifique também que a faixa de medição do sensor escolhido abrange a temperatura do processo.

Considere outra configuração quando

O sensor requerido não estiver entre PT100, PT1000, termopar J ou K, ou quando a temperatura medida exceder a faixa especificada para o respectivo tipo. Confirme no datasheet a configuração do sensor, a conexão e a integração com o mestre IO-Link antes da seleção.

Verifique as condições da instalação

A alimentação deve estar entre 18 e 30 V DC e a temperatura ambiente de operação entre -25 e 60 °C. Para solicitar proteção IP69K, devem ser utilizadas as tampas de proteção de aço inoxidável previstas pelo fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e conformidade
Fabricante	ifm electronic / IFM	Identificação do fabricante informada na ficha do produto.
Modelo e SKU	AL2284	Código do produto.
GTIN	4021179339551	Identificador comercial informado.
Tipo de produto	Módulo de temperatura IO-Link	Função declarada do dispositivo.
Categoria	Comunicação industrial; módulo de temperatura IO-Link	Classificação informada para o produto.
ID do dispositivo	1450	Identificador do dispositivo informado.
Certificações	cULus LISTED, UKCA, CE	Certificações listadas na ficha.
Normas e compatibilidade eletromagnética	IEC 61131-9; EN 61000-6-2; EN 61000-6-4	Referências normativas declaradas.

Entradas e sensores
Quantidade de entradas analógicas	4	Número de entradas de temperatura disponível.
Sensores compatíveis	PT100, PT1000, termopar tipo J e termopar tipo K	Tipos de sensor indicados na ficha.
Ligação PT100	2, 3 ou 4 fios	Configurações de conexão indicadas para PT100.
Ligação PT1000	2, 3 ou 4 fios	Configurações de conexão indicadas para PT1000.
Conexão elétrica das entradas	4 x M12, codificação A, 4 contatos, vedação EPDM	Dados de conexão informados para as entradas.

Faixa de medição
PT100	-195...510 °C	Faixa de medição especificada para PT100.
PT1000	-195...310 °C	Faixa de medição especificada para PT1000.
Termopar tipo J	-210...1200 °C	Faixa de medição especificada para termopar J.
Termopar tipo K	-200...1370 °C	Faixa de medição especificada para termopar K.
Precisão	±0,3 %	Valor de precisão informado na ficha; consulte o datasheet para condições e referência de medição.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Consumo informado para o módulo.
Categoria de isolamento	Classe III	Classificação elétrica indicada na ficha.
Classe da porta mestre	Classe A	Classe de porta IO-Link informada.
Conexão IO-Link	1 x M12, codificação A, 4 contatos	Conexão elétrica especificada para IO-Link.

Comunicação e tempos
Interface de comunicação	IO-Link	Interface de comunicação do módulo.
Revisão IO-Link	1.1.3	Versão de IO-Link especificada.
Tipo de transferência	COM3, 230,4 kBaud	Taxa/tipo de transferência informados.
Tempo mínimo de ciclo do processo	4 ms	Tempo de ciclo mínimo informado para o processo.

Condições ambientais e proteção
Grau de proteção	IP65, IP67 e IP69K	IP69K requer tampas de proteção de aço inoxidável.
Classificação NEMA	6P	Classificação informada na ficha.
Temperatura de operação	-25...60 °C	Faixa ambiente de operação especificada.
Temperatura de armazenamento	-25...70 °C	Faixa de armazenamento especificada.
Altitude máxima	2000 m	Limite de altitude informado.
Umidade relativa máxima	90 %	Valor máximo informado na ficha.
Grau de poluição	2	Classificação ambiental informada.
Resistência a fluidos químicos	ISO 16750-5 HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA	Referências declaradas para resistência a fluidos químicos.
Resistência a choque	DIN EN 60068-2-27	Norma de ensaio de choque informada.
Proteção contra vibração	DIN EN 60068-2-64; DIN EN 60068-2-6	Normas de vibração indicadas na ficha.

Dados mecânicos e materiais
Formato/carcaça	Retangular	Formato e tipo de carcaça declarados.
Dimensões	152 x 59,3 x 38 mm	Dimensões físicas informadas.
Montagem	Montagem da parede traseira; orifícios para fixação por parafuso	Método e característica de montagem declarados.
Material do invólucro	PA cinza	Material informado para o invólucro.
Material do soquete	1.4404, aço inoxidável 316L	Material informado para o soquete.
Material de vedação	EPDM	Material informado para as vedações.
Cor e acabamento	Branco; plástico fosco	Atributos de aparência conforme dados do anúncio.
Peso	360,566 g	Peso informado no dataset do produto.

Displays e elementos de operação
LEDs de operação	2 x LED verde	Indicação de operação declarada.
LEDs de erro	3 x LED vermelho	Indicação de erro declarada.
LEDs de função	8 x LED amarelo	Indicação de função declarada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1.3; transferência COM3, 230,4 kBaud; norma IEC 61131-9.

• Mestre IO-Link com conexão compatível com a interface indicada. A classe de porta informada é A; confirme a compatibilidade do mestre e a configuração no projeto.

Conexões

Elétrica Quatro conexões M12 codificadas A, com quatro contatos e vedação EPDM, para as entradas; uma conexão M12 codificada A, com quatro contatos, para IO-Link. Alimentação de operação: 18...30 V DC. Consulte o datasheet para pinagem e ligação dos sensores; não deduza a pinagem apenas pelo tipo de conector.

Processo Conexão de sensores de temperatura por entradas elétricas: PT100 e PT1000 com ligação de 2, 3 ou 4 fios, além de termopares tipo J e K. O produto não especifica uma conexão mecânica de processo; esta depende do sensor instalado.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico

INSTALAÇÃO

Como instalar o AL2284 IFM – Módulo de temperatura IO-Link, 4 entradas analógicas para PT100, PT1000 e termopares, IP69K

Confirme que o modelo, os sensores e a configuração das entradas correspondem aos requisitos do processo.
Verifique o local de montagem, respeitando as dimensões de 152 x 59,3 x 38 mm e a montagem na parede traseira por fixação.
Instale o módulo e fixe-o pelos pontos de montagem previstos; consulte o desenho dimensional para a disposição física.
Conecte os sensores às quatro entradas M12 conforme o tipo de sensor e a ligação de 2, 3 ou 4 fios aplicável; siga a pinagem do datasheet.
Conecte a interface M12 de IO-Link ao mestre compatível e forneça alimentação dentro da faixa de 18...30 V DC.
Verifique a comunicação e os indicadores de operação e erro; para IP69K, confirme a instalação das tampas de proteção de aço inoxidável.

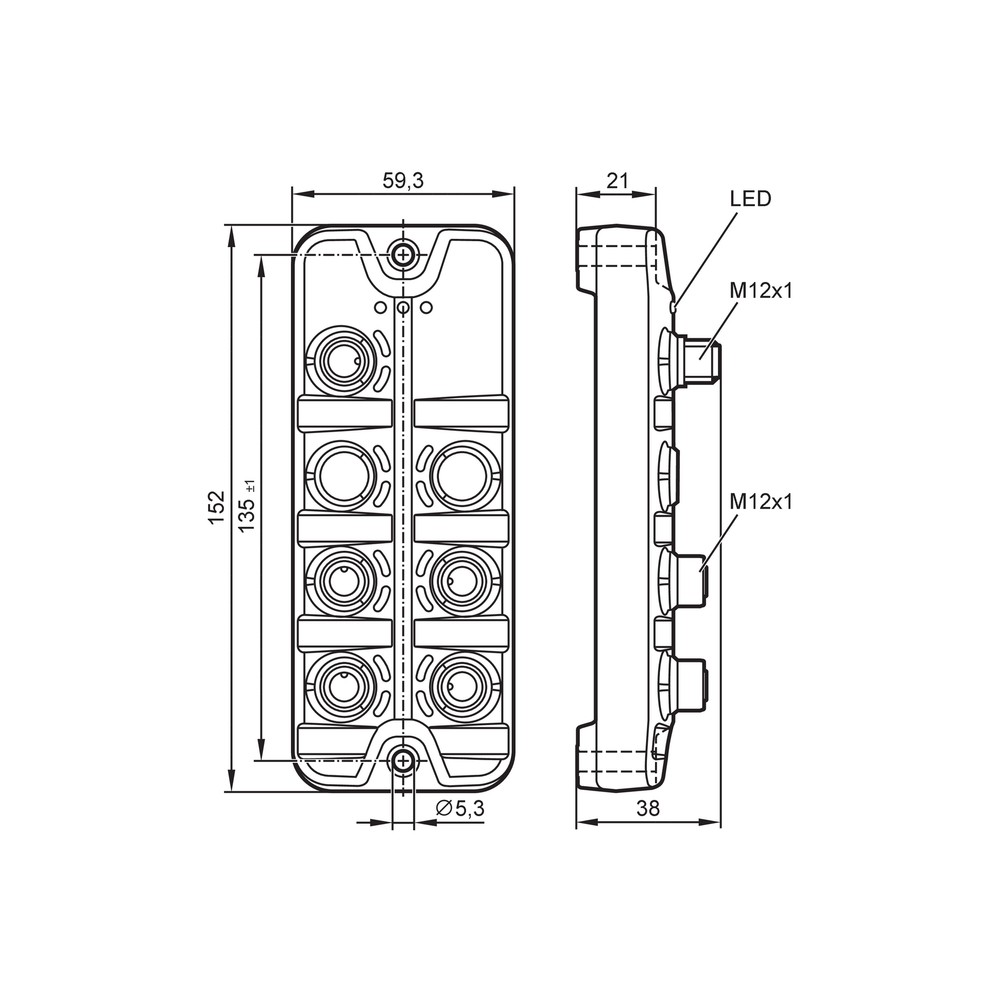

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Uma ou mais leituras de temperatura estão ausentes ou não são plausíveis.	Tipo de sensor, ligação de fios ou conexão de entrada incompatível com a configuração utilizada.	Confira se a entrada está ligada ao tipo de sensor selecionado e se o PT100/PT1000 está conectado em 2, 3 ou 4 fios conforme a configuração. Consulte o datasheet para verificar a ligação correta.
O módulo não aparece no sistema IO-Link.	Alimentação fora da faixa especificada, conexão M12 incorreta ou incompatibilidade/configuração do mestre IO-Link.	Meça a alimentação no intervalo de 18...30 V DC, confira a conexão M12 do IO-Link e verifique configuração e compatibilidade da porta do mestre.
A leitura atinge o limite ou não acompanha a temperatura do processo.	A temperatura está fora da faixa de medição do tipo de sensor conectado ou foi selecionada uma faixa correspondente a outro tipo de sensor.	Identifique o sensor instalado e compare a temperatura esperada com sua faixa: consulte os limites específicos de PT100, PT1000, J ou K no datasheet.
A proteção contra ingresso não corresponde à condição esperada após a instalação.	Tampas de proteção de aço inoxidável ausentes ou condição de montagem diferente da indicada para IP69K.	Inspecione a montagem e confirme a presença e o assentamento das tampas de proteção de aço inoxidável quando a classificação IP69K for requerida.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL2284, português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL2284 e que sensores ele aceita?

É um módulo de temperatura IO-Link com quatro entradas para PT100, PT1000 e termopares tipo J e K. As ligações PT100 e PT1000 podem ser feitas em 2, 3 ou 4 fios.

O que acompanha o módulo?

A ficha informa a embalagem como uma peça, mas não especifica acessórios incluídos. Confirme com o fornecedor o conteúdo físico da embalagem antes da compra.

Ele funciona com qualquer mestre IO-Link?

O AL2284 utiliza IO-Link versão 1.1.3, transferência COM3 de 230,4 kBaud e classe de porta A. Confirme que o mestre suporta os requisitos e a configuração do dispositivo.

Posso usar um termopar de outro tipo, como T ou N?

A ficha lista termopares J e K, além de PT100 e PT1000. Não há informação que confirme suporte a outros tipos de termopar; consulte o fabricante antes de selecionar o produto para esses sensores.

O AL2284 pode medir acima de 1.370 °C?

A maior faixa listada é a do termopar K, de -200 a 1.370 °C. A ficha não especifica medição acima desse limite.

Serve para medir temperatura fora de -25 a 60 °C?

A faixa de -25 a 60 °C é a temperatura ambiente de operação do módulo, não a faixa de medição dos sensores. A ficha não especifica operação do módulo fora desses limites.

Uma entrada não mostra temperatura; o que devo conferir antes de trocar o módulo?

Verifique o tipo de sensor configurado, a ligação de 2, 3 ou 4 fios nos RTDs, a conexão M12 e a faixa de medição aplicável. Consulte também os diagnósticos do sistema IO-Link.

O mestre não reconhece o AL2284; o que verifico primeiro?

Confira a alimentação de 18...30 V DC, a conexão M12 de IO-Link e a compatibilidade da porta do mestre com IO-Link versão 1.1.3, COM3 e classe A. Depois, verifique a configuração do dispositivo no mestre.

Devo comprar este módulo ou sensores avulsos?

O AL2284 é o módulo de aquisição para conectar até quatro sensores compatíveis e comunicar as medições por IO-Link; sensores não são informados como incluídos. Se a necessidade for apenas o elemento sensor, confirme a seleção e a conexão do sensor separadamente.

Como devo montar o módulo e conferir as dimensões?

A ficha indica montagem da parede traseira por fixação e dimensões de 152 x 59,3 x 38 mm. Consulte o desenho dimensional e o datasheet para definir fixadores, orientação e ligações antes da instalação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação industrial usada pelo módulo para transmitir dados ao mestre IO-Link. (Ref.: revisão 1.1.3; IEC 61131-9)

PT100

Sensor de temperatura resistivo identificado como compatível com o AL2284, com ligação de 2, 3 ou 4 fios. (Ref.: faixa de medição -195...510 °C)

PT1000

Sensor de temperatura resistivo identificado como compatível com o AL2284, com ligação de 2, 3 ou 4 fios. (Ref.: faixa de medição -195...310 °C)

Termopar

Sensor de temperatura compatível nas variantes tipo J e tipo K indicadas para o módulo. (Ref.: J -210...1200 °C; K -200...1370 °C)

IP69K

Classificação de proteção informada para o módulo, condicionada ao uso de tampas de proteção de aço inoxidável. (Ref.: grau de proteção IP65, IP67 e IP69K)
