Módulo de Entrada IO-Link IFM AL2241

Pré-visualizar: AL2241 IFM - Módulo de Entrada IO-Link Comunicação Industrial 20 Entradas Digitais M12 IP69K

AL2241 IFM - Módulo de Entrada IO-Link Comunicação Industrial 20 Entradas Digitais M12 IP69K

Imagem meramente ilustrativa

R$ 3.514,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL2241
EAN: 4021179316583
NCM do produto: 85176239

Destaques do Produto Número de entradas 20...mais

Fechar menu

Saiba mais sobre: "AL2241 IFM - Módulo de Entrada IO-Link Comunicação Industrial 20 Entradas Digitais M12 IP69K"

Destaques do Produto

Número de entradas

20 entradas digitais: 10 × 2 PNP tipo 2

Rede

IO-Link 1.1, COM2 (38,4 kBaud)

Conexões

10 × M12 para entradas e 1 × M12 para IO-Link

Alimentação

18 a 30 V DC

Proteção IP

IP65/IP67; IP69K com tampas de proteção de aço inoxidável

Ambiente

Temperatura de operação de −25 a 60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo de entrada IO-Link IFM AL2241, 20 entradas digitais PNP, conexão M12, IP65/IP67/IP69K

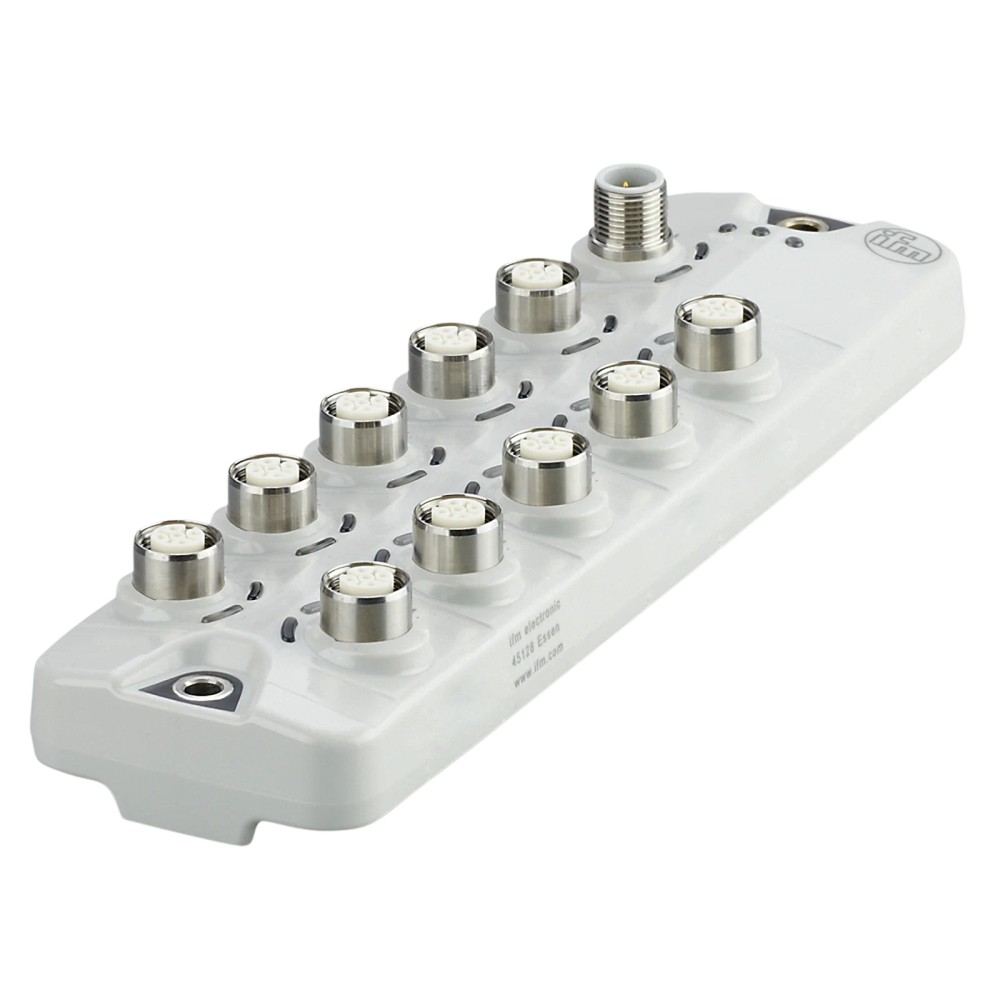

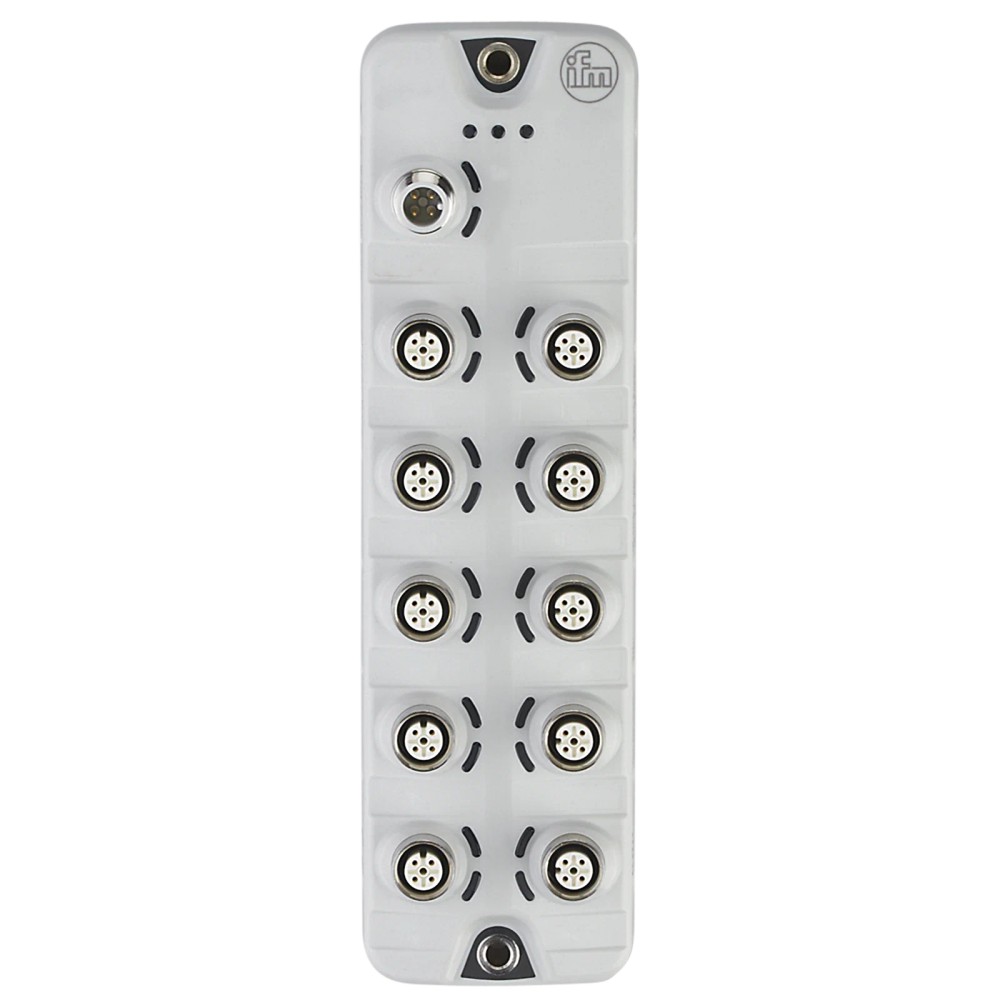

O IFM AL2241 é um módulo de entrada para reunir sinais digitais de sensores e transmiti-los por IO-Link. Possui 20 entradas digitais, organizadas em 10 conectores M12 com duas entradas PNP tipo 2 por conector, conforme IEC 61131-2. Comunica-se por IO-Link 1.1, com transferência COM2 a 38,4 kBaud, e oferece proteção IP65, IP67 e IP69K nas condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Módulo de entrada IO-Link
Entradas digitais	20; 10 × 2 PNP tipo 2 conforme IEC 61131-2
Protocolo e revisão	IO-Link 1.1
Taxa de transferência	COM2, 38,4 kBaud
Conexão das entradas	10 × M12, codificação A, 4 contatos
Conexão IO-Link	1 × M12, codificação A, 4 contatos
Proteção	IP65, IP67 e IP69K; IP69K com tampas de proteção de aço inoxidável
Tensão de operação	18 a 30 V DC
Temperatura ambiente	−25 a 60 °C

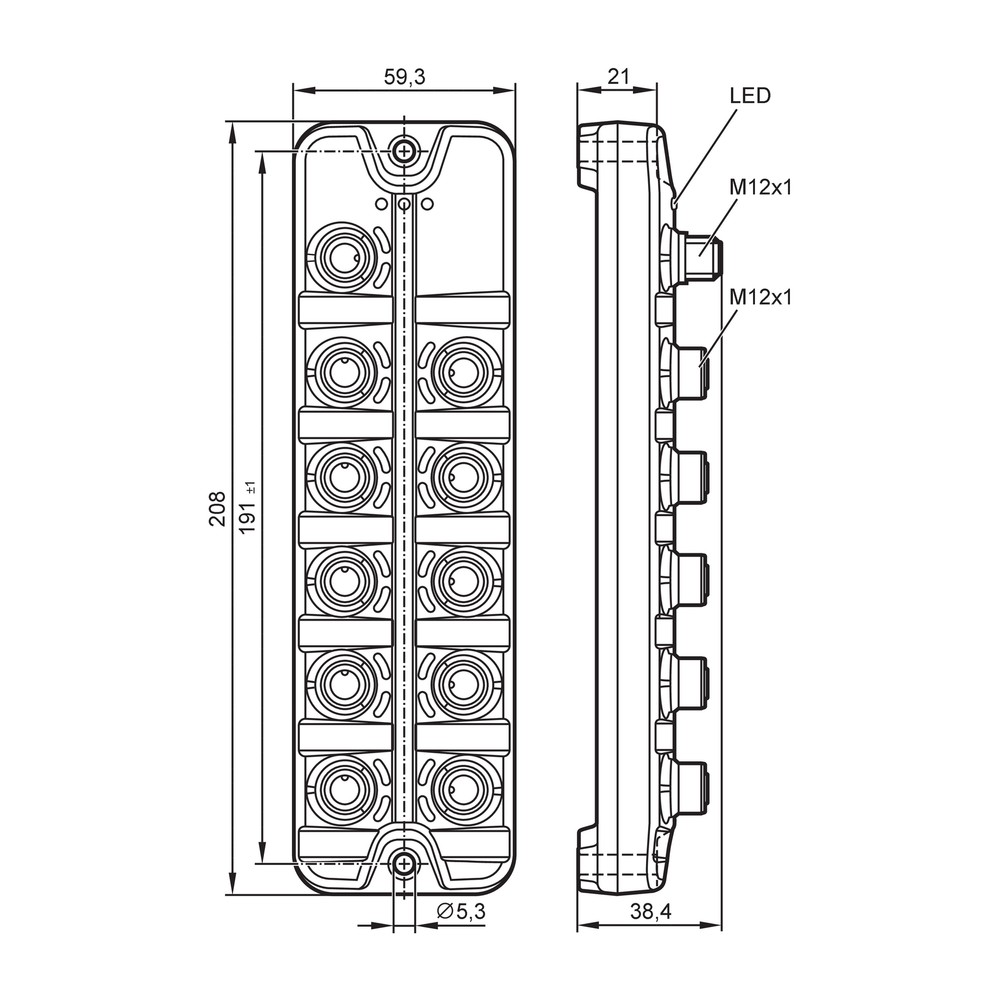

Dimensões e massa	208 × 59,3 × 38,4 mm; 406 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação que precisam adquirir até 20 sinais digitais PNP por meio de um dispositivo IO-Link compatível.
Instalações com sensores conectados às 10 tomadas M12 do módulo, respeitando a configuração de entradas indicada pelo fabricante.
Ambientes cuja temperatura de operação esteja entre −25 e 60 °C e cuja condição de lavagem ou ingresso corresponda ao grau de proteção aplicável; para IP69K, usar tampas de proteção de aço inoxidável.

⚠ Considere outro se precisa de:

Aplicações que exigem entradas analógicas: o produto é especificado com entradas digitais.
Aplicações que exigem modo SIO: a ficha informa que o modo SIO não está disponível.
Instalações que requerem mais de 20 entradas digitais em um único módulo ou uma conexão diferente das indicadas: a ficha não especifica essas configurações.

APLICAÇÕES E USO

COMO ESCOLHER

Antes de comprar o Módulo de entrada IO-Link IFM AL2241, 20 entradas digitais PNP, conexão M12, IP65/IP67/IP69K, verifique estes pontos:

Escolha o AL2241 quando

A aplicação necessitar de 20 entradas digitais PNP tipo 2, distribuídas em 10 conectores M12, e de comunicação IO-Link 1.1 por uma conexão M12 de 4 contatos. Confirme também a alimentação de 18 a 30 V DC e a compatibilidade do master IO-Link.

Considere outra configuração quando

A aplicação exigir entradas analógicas, modo SIO ou quantidade de entradas superior à capacidade especificada. A ficha não identifica modelos alternativos; compare os requisitos com a documentação do fabricante antes de selecionar outro dispositivo.

ESPECIFICAÇÕES TÉCNICAS

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transferência COM2 a 38,4 kBaud.

• Padrão SDCI: IEC 61131-9.

• A ficha informa classe A para a porta do master requerida e DeviceID suportado no modo de operação default 940.

• Modo SIO: não disponível.

Conexões

Elétrica Interface IO-Link: 1 × M12, codificação A, 4 contatos. Entradas: 10 × M12, codificação A, 4 contatos, vedação EPDM. Alimentação de operação: 18 a 30 V DC; alimentação indicada para as entradas IO-Link: 16 a 30 V. Capacidade de corrente indicada para alimentação de sensor US: 0,1 A por porta. Verifique o pinout e os limites elétricos no datasheet antes da ligação.

Processo Conexão de processo por tomadas elétricas M12 para sinais digitais; não é indicada uma conexão de processo para fluido ou tubulação. As entradas são 10 × 2 PNP tipo 2 conforme IEC 61131-2.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
