Módulo IO-Link PROFIsafe ifm AL200S

Pré-visualizar: AL200S IFM - Módulo IO-Link PROFIsafe Automação Industrial 8 Entradas 4 Saídas IP67

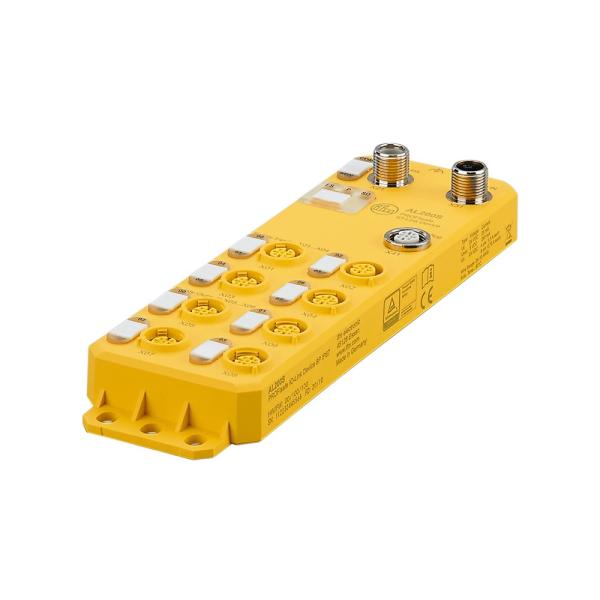

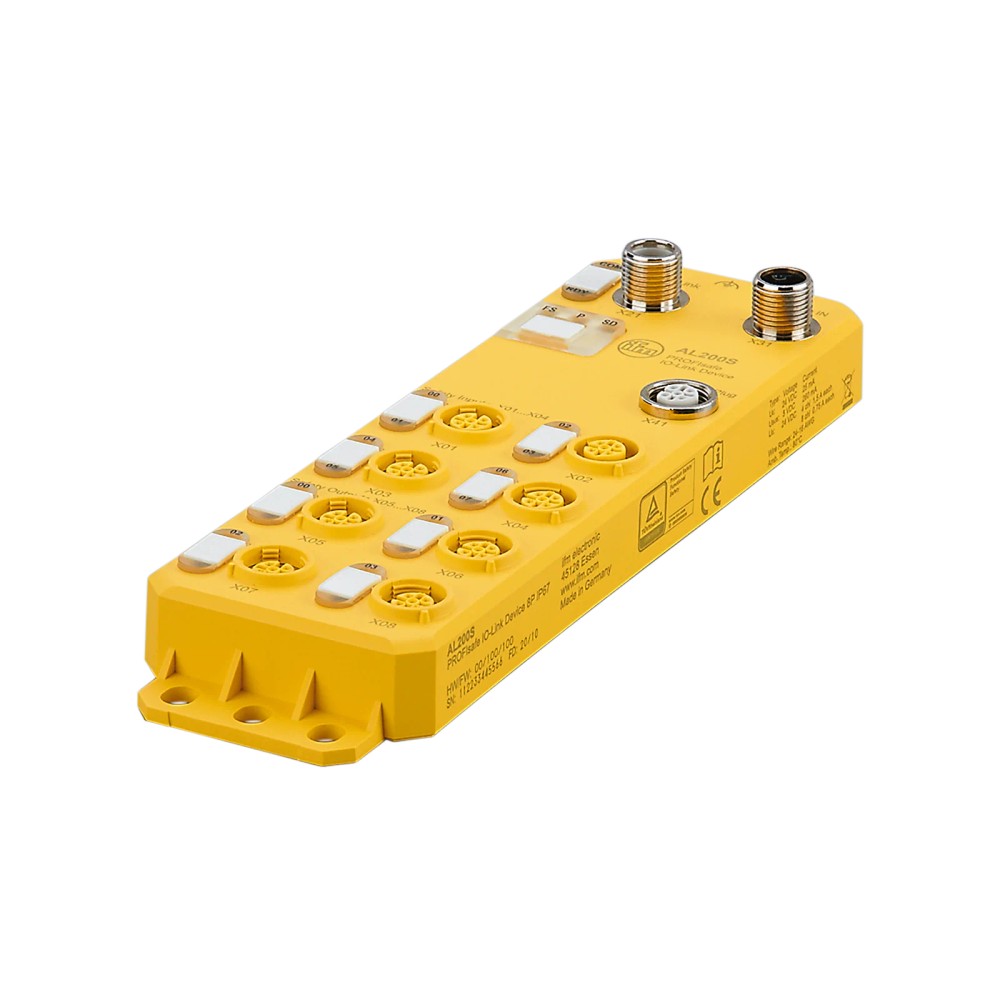

AL200S IFM - Módulo IO-Link PROFIsafe Automação Industrial 8 Entradas 4 Saídas IP67

Imagem meramente ilustrativa

R$ 8.906,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL200S
EAN: 4021179325936
NCM do produto: 85176239

Destaques do Produto Tipo de comunicação...mais

Fechar menu

Saiba mais sobre: "AL200S IFM - Módulo IO-Link PROFIsafe Automação Industrial 8 Entradas 4 Saídas IP67"

Destaques do Produto

Tipo de comunicação

IO-Link com Safety over IO-Link (PROFIsafe)

Quantidade de canais

8 entradas e 4 saídas

Mestres indicados

ifm AL140x ou AL1304 a AL1307

CLPs Siemens indicados

S7-1200 e S7-1500; exceto Software Controller e Open Controller

Alimentação

19,2 a 30,2 V DC; alimentação adicional UA na mesma faixa

Proteção e ambiente

IP65/IP67; temperatura ambiente de -25 a 60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Módulo IO-Link PROFIsafe ifm AL200S — 8 entradas e 4 saídas, IP65/IP67

O ifm AL200S é um módulo seguro de entrada e saída para aplicações de campo, com comunicação Safety over IO-Link usando PROFIsafe. Oferece 8 entradas e 4 saídas, grau de proteção IP65/IP67 e operação com mestres IO-Link compatíveis. É destinado à operação com mestres ifm AL140x ou AL1304 a AL1307 e com CLPs Siemens S7-1200 e S7-1500, exceto Software Controller e Open Controller.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Módulo de entrada e saída seguro IO-Link PROFIsafe
Entradas	8
Saídas	4
Protocolo de segurança	PROFIsafe over IO-Link
Grau de proteção	IP65; IP67
Tensão de operação US	19,2 a 30,2 V DC, para SELV/PELV
Temperatura ambiente	-25 a 60 °C
Conexão IO-Link	M12, codificação A, 5 contatos
Dimensões	214 x 59,8 x 30 mm
Compatibilidade indicada	Mestres ifm AL140x, AL1304 a AL1307 e Siemens S7-1200/S7-1500, com exceções especificadas

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de campo que necessitem de módulo seguro com 8 entradas e 4 saídas e comunicação PROFIsafe por IO-Link.
Instalações que utilizem mestres IO-Link ifm AL140x ou AL1304 a AL1307.
Sistemas com CLP Siemens S7-1200 ou S7-1500, respeitando a exclusão de Software Controller e Open Controller.
Instalações em que o grau de proteção IP65/IP67 e a faixa ambiente de -25 a 60 °C atendam às condições de uso.

⚠ Considere outro se precisa de:

Não selecionar para operação com Siemens Software Controller ou Open Controller: esses controladores são explicitamente excluídos da compatibilidade informada.
Não considerar compatível com qualquer mestre IO-Link sem confirmação: a operação indicada é com AL140x ou AL1304 a AL1307.
Não aplicar fora da faixa de temperatura ambiente de -25 a 60 °C sem validação do fabricante.

APLICAÇÕES E USO

Uso comprovado pela ficha: módulo E/S em aplicações de campo, com comunicação IO-Link PROFIsafe e operação com os mestres ifm e CLPs Siemens expressamente indicados.
Possibilidade de aplicação: aquisição de sinais digitais seguros e comando de saídas em uma instalação de campo compatível; confirmar arquitetura, configuração de segurança e mapeamento no datasheet e na documentação do sistema.
A instalação deve respeitar alimentação de 19,2 a 30,2 V DC para US e UA, a faixa ambiente de -25 a 60 °C e as condições de montagem necessárias para manter o grau IP requerido.
A ficha não especifica compatibilidade com outros mestres, outros controladores, exposição química ou condições de imersão; validar essas condições antes do uso.

COMO ESCOLHER

Antes de comprar o Módulo IO-Link PROFIsafe ifm AL200S — 8 entradas e 4 saídas, IP65/IP67, verifique estes pontos:

Escolha o AL200S quando

A aplicação exigir IO-Link PROFIsafe, 8 entradas e 4 saídas, e utilizar um dos mestres ifm AL140x ou AL1304 a AL1307, ou CLP Siemens S7-1200/S7-1500 dentro das exceções informadas.

Verifique a alimentação antes de instalar

A alimentação US e a alimentação adicional UA têm faixa indicada de 19,2 a 30,2 V DC. Confirme a disponibilidade e a distribuição dessas alimentações no projeto.

Avalie as condições de campo

Confirme que o ambiente está entre -25 e 60 °C e que os graus IP65/IP67 atendem às condições reais de montagem. A ficha não especifica resistência a produtos químicos ou condições de imersão.

Busque outra configuração se necessário

Se o controlador ou mestre não estiver entre os equipamentos indicados, ou se a aplicação exigir quantidade de canais, comunicação ou condições ambientais diferentes, valide outro módulo com o fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm	Fabricante informado na ficha do produto.
Modelo	AL200S	Código do produto e part number.
Tipo de produto	Módulo de entrada e saída seguro IO-Link PROFIsafe	Descrição funcional do dispositivo.
Aplicação	Módulo E/S para aplicações de campo	Aplicação declarada no cadastro técnico.
Tecnologia de comunicação	Safety over IO-Link (PROFIsafe)	Protocolo de segurança indicado.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Segurança funcional
Classificação de segurança, canal duplo	ISO 13849-1 PL e; IEC 61508 SIL 3; IEC 62061 SIL 3; PFH 1E-09 1/h; PFD 1E-05	Classificação declarada para configuração de canal duplo.
Classificação de segurança, canal único	ISO 13849-1 PL d; IEC 61508 SIL 2; IEC 62061 SIL 2; PFH 1E-08 1/h; PFD 1E-04	Classificação declarada para configuração de canal único.
Vida útil TM (Mission Time)	175200 h (20 anos)	Vida útil declarada pelo fabricante.

Entradas e saídas
Quantidade total de entradas	8	Quantidade total de entradas digitais informada.
Saídas totais	4	Quantidade total de saídas informada.
Quantidade total de entradas e saídas	12	Soma de canais declarada no cadastro.
Entradas digitais com resistência contra curto-circuito	Sim	Proteção contra curto-circuito declarada para as entradas.
Nível de comutação Low	-30 a 5 V	Faixa de nível baixo declarada.
Nível de comutação High	11 a 30 V	Faixa de nível alto declarada.
Capacidade de corrente por porta	2 A	Limite de corrente por porta declarado.
Capacidade de carga total da alimentação de atuadores UA	6 A	Capacidade total de carga declarada para UA.
Proteção contra curto-circuitos	Sim	Proteção declarada para o produto.

Alimentação e consumo
Tensão de operação US	19,2 a 30,2 V DC	Faixa de operação indicada para SELV/PELV.
Alimentação de tensão adicional UA	19,2 a 30,2 V DC	Faixa declarada para a alimentação adicional de atuadores.
Consumo de corrente US	67 mA	Consumo informado para US.
Consumo máximo por meio de abastecimento adicional UA	34 mA	Consumo máximo informado para UA.
Classe de proteção elétrica	III	Classe de proteção declarada.

Interfaces e conexões elétricas
Interface de comunicação	IO-Link	Interface declarada do dispositivo.
Padrão SDCI	IEC 61131-9	Padrão indicado para a interface IO-Link.
Revisão IO-Link	1.1	Revisão informada.
Tipo de transferência IO-Link	COM3 (230,4 kBaud)	Taxa de transferência declarada.
Perfil IO-Link	Function Extended identification	Perfil informado na ficha.
Modo SIO	Não	Modo SIO não disponível conforme cadastro.
Tempo mínimo do ciclo do processo	4 ms	Tempo mínimo declarado para o ciclo do processo.

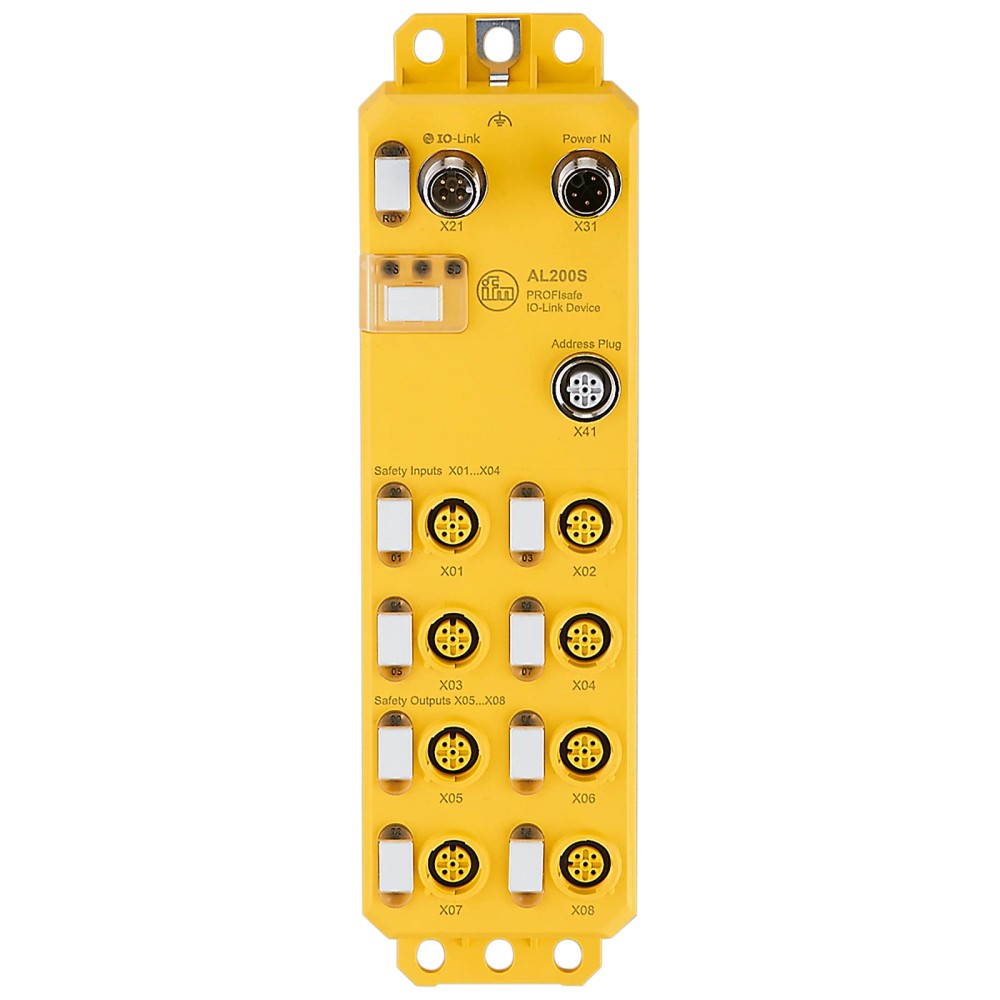

IO-Link X21	M12; codificação A; 5 contatos: 1 +24 V DC, 2 NC, 3 GND, 4 IO-Link C/Q, 5 NC	Pinagem elétrica informada para a conexão IO-Link.
Power IN X31	M12; codificação L; 5 contatos: 1 +24 V DC US, 2 GND UA, 3 GND US, 4 +24 V DC UA	Pinagem elétrica informada para alimentação.
Address Plug X41	M12; codificação A; 5 contatos	Tipo de conexão e quantidade de contatos declarados.
Safety Inputs X01 a X04	M12; codificação A; 5 contatos: 1 Clock Output 1 US, 2 INx_CH2 US, 3 GND US, 4 INx_CH1 US, 5 Clock Output 2 US	Pinagem declarada para as entradas de segurança.
Safety Outputs X05 a X08	M12; codificação A; 5 contatos: 1 NC, 2 NC, 3 OUTx_CH2 NPN UA, 4 OUTx_CH1 PNP UA, 5 NC	Pinagem declarada para as saídas de segurança.

Condições ambientais e robustez
Grau de proteção	IP65; IP67	Graus declarados; a adequação depende das condições de instalação.
Temperatura ambiente	-25 a 60 °C	Faixa declarada de operação ambiente.
Temperatura de armazenamento	-40 a 85 °C	Faixa declarada para armazenamento.
Umidade relativa do ar máxima	75%	Limite máximo informado.
Resistência a choques	DIN EN 60068-2-27	Norma de ensaio declarada; o cadastro não informa valores de severidade.
Resistência a vibrações	DIN EN 60068-2-64:2009-04; DIN EN 60068-2-6:2008-10	Normas de ensaio declaradas; o cadastro não informa valores de severidade.
Compatibilidade eletromagnética	EN 61000-6-2; EN 61000-4-2 ESD (6 kV CD / 8 kV AD); EN 61000-4-3 HF irradiado (10 V/m); EN 61000-4-4 Burst (2 kV); EN 61000-4-5 Surge; EN 61000-4-6 AF com fio	Normas e níveis de ensaio EMC informados na ficha.

Dados mecânicos
Formato do invólucro	Retangular	Formato informado.

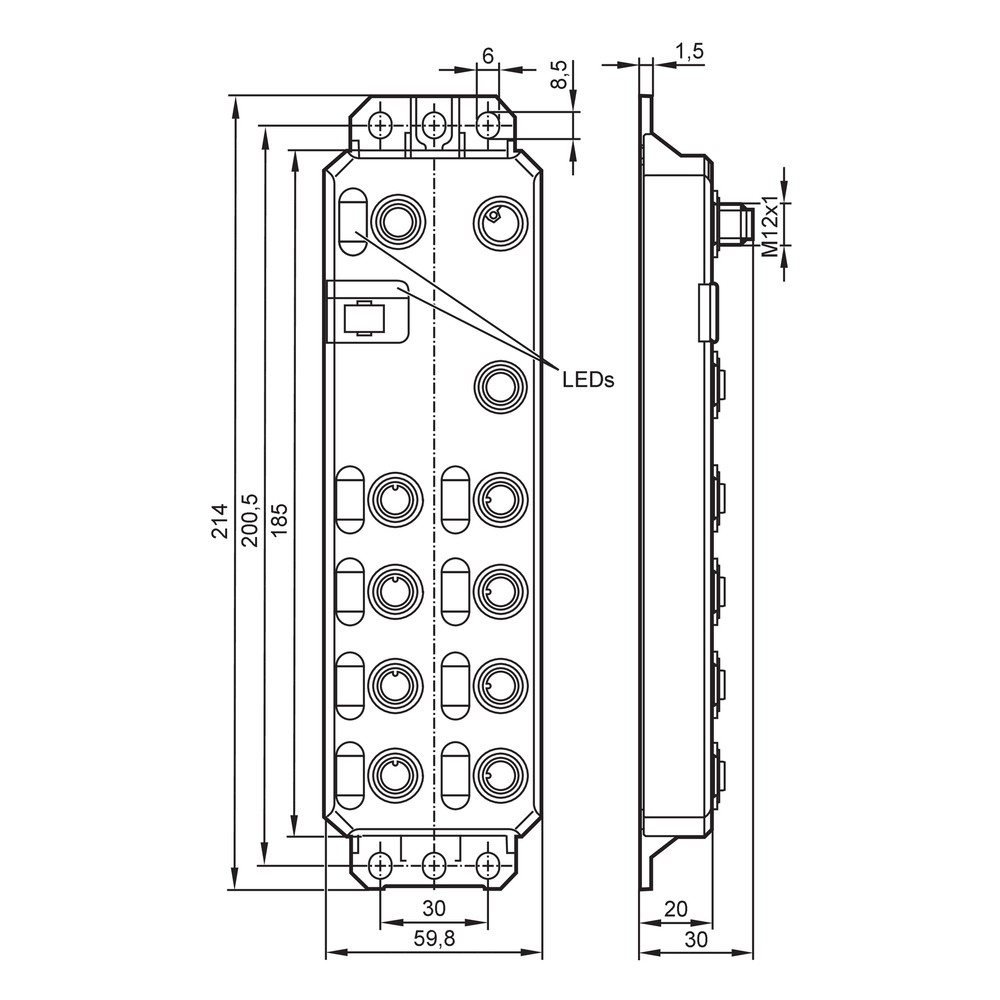

Dimensões	214 x 59,8 x 30 mm	Dimensões declaradas; consultar desenho dimensional para planejamento da montagem.
Tipo de montagem	Montagem da parede traseira	Tipo de montagem informado.
Materiais	Invólucro: PA; soquete: latão niquelado	Materiais declarados para as partes indicadas.
Peso	408,3 g	Peso informado no cadastro técnico.

COMPATIBILIDADE

Comunicação

• IO-Link conforme IEC 61131-9; revisão IO-Link 1.1; transferência COM3, 230,4 kBaud.

• Safety over IO-Link usando PROFIsafe.

• Compatibilidade de operação indicada: mestres IO-Link ifm AL140x e AL1304 a AL1307.

• Compatibilidade indicada com CLPs Siemens S7-1200 e S7-1500; Software Controller e Open Controller são excluídos.

Conexões

Elétrica IO-Link X21: M12, codificação A, 5 contatos; pino 1: +24 V DC, pino 2: NC, pino 3: GND, pino 4: IO-Link C/Q, pino 5: NC. Power IN X31: M12, codificação L, 5 contatos; pino 1: +24 V DC US, pino 2: GND UA, pino 3: GND US, pino 4: +24 V DC UA. Safety Inputs X01 a X04: M12, codificação A, 5 contatos; pino 1: Clock Output 1 US, pino 2: INx_CH2 US, pino 3: GND US, pino 4: INx_CH1 US, pino 5: Clock Output 2 US. Safety Outputs X05 a X08: M12, codificação A, 5 contatos; pinos 1, 2 e 5: NC; pino 3: OUTx_CH2 NPN UA; pino 4: OUTx_CH1 PNP UA. Address Plug X41: M12, codificação A, 5 contatos. Alimentação US: 19,2 a 30,2 V DC para SELV/PELV; alimentação adicional UA: 19,2 a 30,2 V DC.

Processo Módulo de E/S para aplicações de campo, montagem na parede traseira. Conexões elétricas M12 conforme as interfaces e codificações descritas. A ficha não informa uma conexão de processo mecânica adicional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Mestre IO-Link ifm AL140x ou AL1304 a AL1307	✓	Compatibilidade de operação indicada na ficha do produto.
CLP Siemens S7-1200 ou S7-1500, exceto Software Controller e Open Controller	✓	Essas famílias são indicadas para operação, com as exceções explicitamente mencionadas.
Siemens Software Controller ou Open Controller	✗	Esses tipos são explicitamente excluídos da compatibilidade informada.
Mestre IO-Link diferente dos modelos ifm especificados	✗	A ficha restringe a operação aos mestres citados; não confirma compatibilidade com outros mestres.
Ambiente dentro de -25 a 60 °C e com proteção IP65/IP67 adequada à instalação	✓	As condições estão dentro dos valores ambientais e graus de proteção declarados; a adequação depende das condições reais de montagem.
Ambiente fora de -25 a 60 °C	✗	A temperatura excede a faixa ambiente informada; a ficha não confirma operação fora desse limite.

INSTALAÇÃO

Como instalar o Módulo IO-Link PROFIsafe ifm AL200S — 8 entradas e 4 saídas, IP65/IP67

Confirme que o mestre IO-Link ou o CLP utilizado está entre os dispositivos indicados e não é um Software Controller ou Open Controller Siemens.
Verifique no projeto a necessidade das alimentações US e UA e confirme que ambas estão dentro da faixa de 19,2 a 30,2 V DC.
Planeje a montagem na parede traseira usando as dimensões indicadas e consulte o desenho dimensional antes de fixar o módulo.
Conecte X21, X31 e as portas de entradas e saídas conforme as codificações M12 e a pinagem especificada no datasheet.
Confira a atribuição dos canais, a configuração PROFIsafe e os parâmetros do mestre/controlador usando a documentação do fabricante.
Após energizar, verifique a comunicação IO-Link, o estado dos canais e a operação da aplicação conforme os procedimentos de validação do sistema.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não estabelece comunicação IO-Link.	Mestre não compatível, conexão incorreta em X21 ou alimentação fora da faixa especificada.	Confirme o modelo do mestre, a pinagem de X21, a tensão US e a configuração IO-Link; consulte o datasheet para diagnóstico adicional.
O dispositivo não inicia ou apresenta comportamento intermitente.	Alimentação US ou UA ausente, incorreta ou fora de 19,2 a 30,2 V DC.	Meça as alimentações nos pontos correspondentes de X31 e confira as referências GND US e GND UA conforme a pinagem.
Uma entrada digital não é reconhecida como ligada ou desligada.	Sinal aplicado fora dos níveis de comutação informados ou ligação incorreta no conector de entrada.	Verifique a tensão do sinal em relação aos níveis Low de -30 a 5 V e High de 11 a 30 V e confira a pinagem da entrada correspondente.
Uma saída não comanda a carga esperada.	Ligação incorreta, alimentação UA ausente ou carga acima da capacidade declarada por porta ou total.	Confira a pinagem de X05 a X08, a presença de UA e a corrente da carga em relação aos limites de 2 A por porta e 6 A totais.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL200S em português (Datasheet) Desenho em escala AL200S (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL200S e para que serve?

É um módulo seguro de E/S para aplicações de campo que comunica por IO-Link com PROFIsafe. A configuração oferece 8 entradas e 4 saídas.

Com quais mestres e CLPs posso usar este módulo?

A operação é indicada com mestres ifm AL140x e AL1304 a AL1307, além de CLPs Siemens S7-1200 e S7-1500. Software Controller e Open Controller Siemens são excluídos.

O produto acompanha cabos ou conectores?

A ficha informa uma peça por embalagem, mas não lista cabos, conectores ou outros acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo físico da embalagem.

Posso usar o AL200S com um Siemens Software Controller?

Não; a compatibilidade informada exclui Siemens Software Controller e Open Controller. A ficha indica S7-1200 e S7-1500 respeitando essa exceção.

Ele serve para qualquer mestre IO-Link?

A ficha não confirma compatibilidade universal. A operação indicada é com os mestres ifm AL140x e AL1304 a AL1307.

O módulo não aparece online; o que devo verificar antes de substituí-lo?

Verifique primeiro se o mestre está entre os modelos compatíveis, se X21 está conectado corretamente e se a alimentação US está na faixa especificada. Consulte também o diagnóstico do mestre e o datasheet.

Uma entrada ou saída não funciona; o que pode estar acontecendo?

Uma causa possível é alimentação ou ligação incorreta, ou sinal fora dos níveis de comutação declarados. Confira a pinagem do canal, US/UA e os limites elétricos antes de trocar o módulo.

Devo comprar este módulo ou procurar uma versão com mais canais?

Escolha o AL200S se 8 entradas e 4 saídas atenderem à aplicação. Se forem necessários mais canais ou outra arquitetura, selecione um módulo cuja ficha confirme esses requisitos e compatibilidade com o sistema.

Que cuidados devo ter na instalação elétrica?

Respeite as codificações e pinagens M12, identifique separadamente US e UA e mantenha ambas entre 19,2 e 30,2 V DC. Use o datasheet para conferir cada conexão antes de energizar.

Qual é a procedência e quem emite a nota fiscal?

O anúncio informa venda e entrega pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e faturamento diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação entre o dispositivo e um mestre IO-Link. (Ref.: IEC 61131-9; revisão 1.1; COM3, 230,4 kBaud)

PROFIsafe

Protocolo de segurança utilizado pelo módulo sobre IO-Link. (Ref.: Safety over IO-Link)

SELV/PELV

Classificação de circuitos de alimentação indicada para a faixa de operação US. (Ref.: tensão de operação de 19,2 a 30,2 V DC)

PL e / SIL 3

Níveis de classificação de segurança declarados para a configuração de canal duplo. (Ref.: ISO 13849-1 PL e; IEC 61508 SIL 3; IEC 62061 SIL 3)

Grau de proteção IP

Classificação de proteção do invólucro declarada para o produto. (Ref.: IP65; IP67)
