- Referência do fabricante: AL1920
- EAN: 4021179312356
- NCM do produto: 85176299
Destaques do Produto
Protocolo Ethernet industrial...mais
Saiba mais sobre: "AL1920 IFM - IO-Link Master ifm Automação industrial 8 Portas EtherNet/IP IP20"
Destaques do Produto
Protocolo Ethernet industrial
EtherNet/IP
Número de portas IO-Link
8, Classe A
Alimentação
20...30 V DC
Instalação
Trilho DIN TH35; uso em painel elétrico
Proteção do invólucro
IP20
Temperatura ambiente de operação
-25...65 °C
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

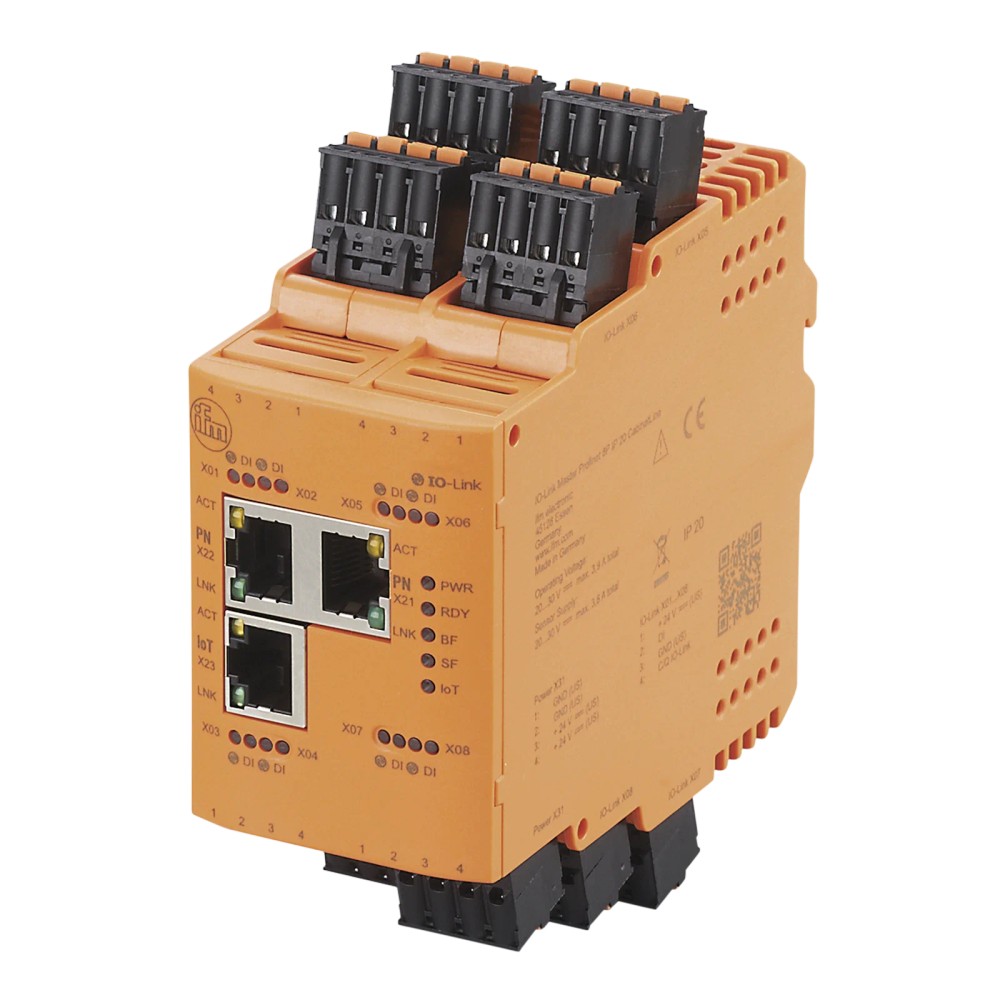

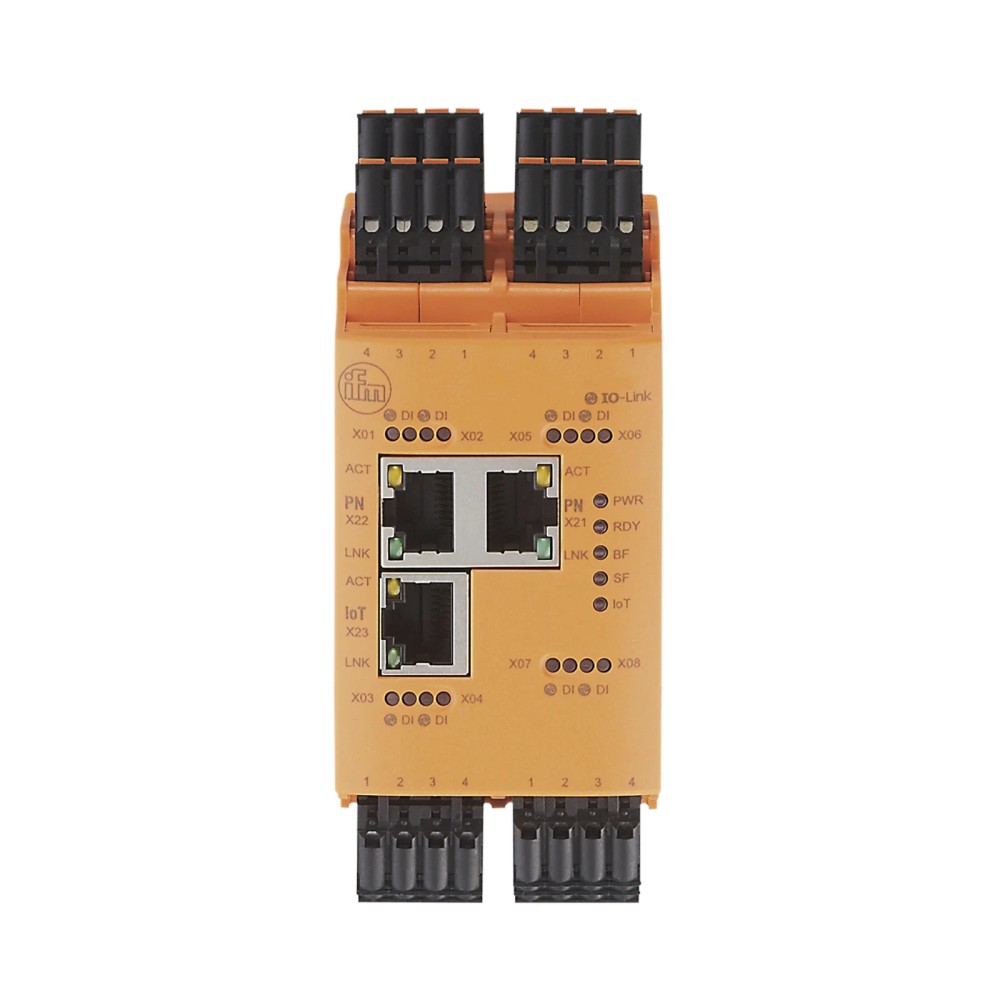

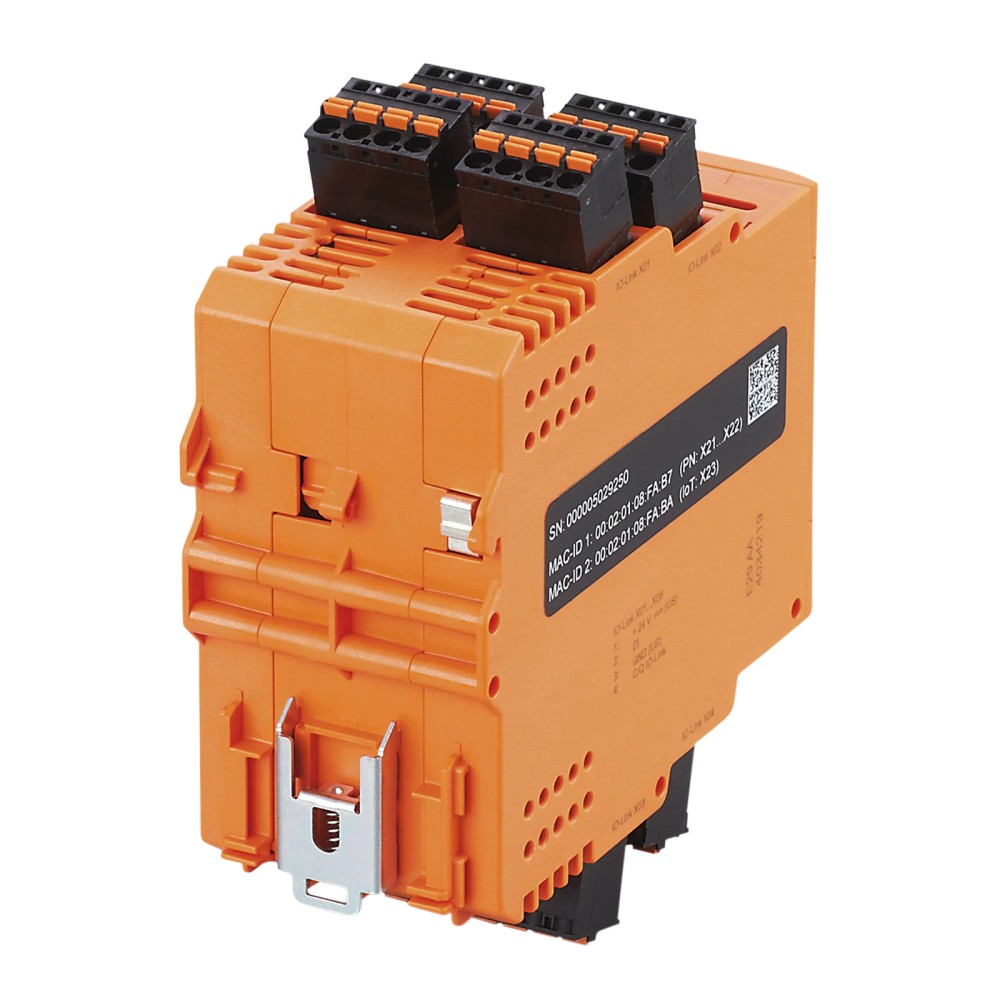

Sobre o AL1920 IFM — IO-Link Master CabinetLine, 8 portas, EtherNet/IP, IP20
O AL1920 é um mestre IO-Link para montagem em painel elétrico, usado para conectar dispositivos IO-Link e sinais digitais à rede de automação. Dispõe de 8 portas Classe A, comunicação EtherNet/IP e montagem em trilho DIN TH35. O módulo também oferece 8 entradas e 8 saídas digitais configuráveis no total.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de produto | IO-Link Master para painel elétrico |
| Interface de comunicação | EtherNet/IP; Ethernet; IO-Link |
| Portas IO-Link | 8 portas Classe A |
| Entradas e saídas | 16 no total, configuráveis; 8 entradas e 8 saídas informadas |
| Tensão de operação | 20...30 V DC |
| Grau de proteção | IP20 |
| Montagem | Trilho DIN TH35 (EN 60715) |
| Dimensões | 125,7 x 50 x 105,3 mm |
| Temperatura ambiente | -25...65 °C |
| Conexões indicadas | Portas RJ45 e terminais de conexão rápida |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Painéis elétricos com montagem em trilho DIN TH35, para integração de dispositivos IO-Link por EtherNet/IP.
- Instalações que precisam de até 8 portas IO-Link Classe A e operam dentro da faixa de alimentação e temperatura especificadas.
- Aplicações que utilizem comunicação EtherNet/IP e topologia de rede em linha ou anel, conforme dados do fabricante.
⚠ Considere outro se precisa de:
- Instalação em ambiente que exija proteção contra ingresso superior à classificação IP20, sem um invólucro apropriado para a aplicação.
- Alimentação fora da faixa de 20...30 V DC.
- Operação fora da faixa ambiente de -25...65 °C.
- Aplicação que exija protocolo de rede diferente de EtherNet/IP, sem confirmação de compatibilidade pelo fabricante.
APLICAÇÕES E USO
- Uso comprovado pela ficha: módulos I/O em painel elétrico, com montagem em trilho DIN TH35 e invólucro IP20.
- Integração de dispositivos IO-Link em rede EtherNet/IP: aplicação compatível com as interfaces informadas; confirme requisitos elétricos dos dispositivos conectados.
- Redes EtherNet/IP em topologia de linha ou anel, com DLR indicado pelo fabricante; validar configuração da rede no projeto.
- Operação somente dentro de 20...30 V DC e de -25...65 °C de temperatura ambiente. A ficha não especifica adequação a instalação externa ou ambientes que exijam proteção superior a IP20.
COMO ESCOLHER
Antes de comprar o AL1920 IFM — IO-Link Master CabinetLine, 8 portas, EtherNet/IP, IP20, verifique estes pontos:
Escolha o AL1920 quando
A instalação exigir um IO-Link Master para painel elétrico com 8 portas Classe A, comunicação EtherNet/IP e montagem em trilho DIN TH35, respeitando alimentação de 20...30 V DC e temperatura ambiente de -25...65 °C.
Avalie outra configuração quando
O projeto não utilizar EtherNet/IP, necessitar de número de portas diferente de 8 ou requerer proteção ambiental superior a IP20. Confirme no datasheet do modelo alternativo os protocolos, portas e condições ambientais necessários.
ESPECIFICAÇÕES TÉCNICAS

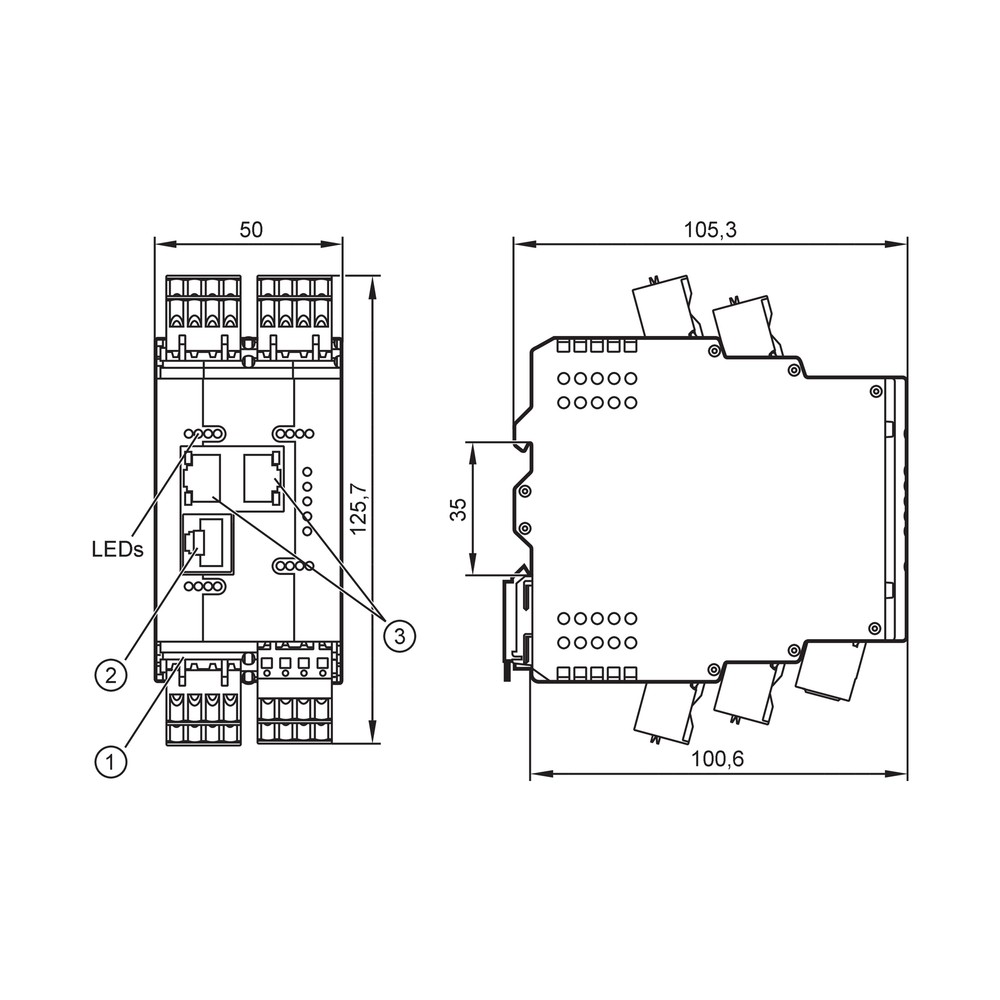

| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | IO-Link Master com interface EtherNet/IP | Módulo de interface industrial para uso em painel elétrico. |
| Descrição | Kit inicial mestre IO-Link CabinetLine | Designação apresentada nos dados básicos do anúncio. |
| Aplicação | Módulos I/O para uso em painel elétrico | Aplicação indicada no cadastro do fabricante. |
| Marca | ifm | Fabricante informado para o produto. |
| Modelo | Invólucro para montagem de acordo com as normas DIN | Descrição do formato de montagem no cadastro. |
| SKU / Part Number | AL1920 | Identificação do produto. |
| GTIN | 4021179312356 | Código global de identificação do item. |
| NCM | 8517.62.99 | Classificação fiscal informada no cadastro. |
| Unidades por embalagem | 1 peça | Quantidade informada por embalagem. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de comunicação | Ethernet; IO-Link | Interfaces de comunicação indicadas pelo fabricante. |
| Protocolo EtherNet/IP | EtherNet/IP | Protocolo de rede industrial indicado para o produto. |
| Taxa EtherNet/IP | 10 Mbit/s; 100 Mbit/s | Taxas de transmissão listadas pelo fabricante. |
| Padrão de transmissão EtherNet/IP | 10Base-T; 100Base-TX | Padrões Ethernet indicados. |
| Configuração EtherNet/IP | DHCP, BOOTP ou estática | Métodos de configuração de endereço informados. |
| Topologias EtherNet/IP | Linha e anel; DLR indicado | Topologias compatíveis informadas na ficha. |
| Endereço IP EtherNet/IP de fábrica | 192.168.1.250 | Configuração de fábrica indicada para EtherNet/IP. |
| Máscara de sub-rede EtherNet/IP de fábrica | 255.255.255.255 | Valor informado na configuração de fábrica. |
| Gateway EtherNet/IP de fábrica | 0.0.0.0 | Valor informado na configuração de fábrica. |
| Endereço MAC | Consultar a placa de tipo | A ficha orienta consultar a identificação física do equipamento. |
| Protocolo Internet of Things | MQTT JSON | Protocolo indicado na seção de comunicação IoT. |
| Taxa Internet of Things | 10 Mbit/s; 100 Mbit/s | Taxas de transmissão listadas para a interface IoT. |
| Padrão Internet of Things | 10Base-T; 100Base-TX | Padrões Ethernet indicados para a interface IoT. |
| Segurança Internet of Things | HTTPS | Protocolo de segurança indicado na ficha. |
| Endereço IP IoT de fábrica | 169.254.x.x | Configuração de fábrica informada para a seção IoT. |
| Máscara IoT de fábrica | 255.255.0.0 | Valor informado na configuração de fábrica IoT. |
| Gateway IoT de fábrica | 0.0.0.0 | Valor informado na configuração de fábrica IoT. |
| Portas, entradas e saídas | ||
|---|---|---|
| Quantidade de portas Classe A | 8 | Número de portas IO-Link Classe A informado. |
| Revisão IO-Link | 1.1 | Revisão de protocolo indicada pelo fabricante. |
| Quantidade total de entradas e saídas | 16, configuráveis | Total configurável informado na ficha. |
| Quantidade de entradas digitais | 8 | Quantidade indicada para portas IO-Link Classe A. |
| Quantidade de saídas digitais | 8 | Quantidade indicada para portas IO-Link Classe A. |
| Nível de comutação Low | 0...5 V | Faixa de nível Low indicada. |
| Nível de comutação High | 11...30 V | Faixa de nível High indicada. |
| Entradas digitais resistentes a curto-circuito | Sim | Proteção indicada para as entradas digitais. |
| Proteção contra curto-circuito | Sim | Proteção contra curto-circuito indicada no cadastro. |
| Corrente máxima por saída | 300 mA | Limite de carga informado por saída. |
| Capacidade de carga total | 3,6 A | Limite total de carga indicado. |
| Tipo de transferência IO-Link | COM1: 4,8 kBaud; COM2: 38,4 kBaud; COM3: 230,4 kBaud | Taxas de transferência listadas para comunicação IO-Link. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 20...30 V DC | Faixa operacional; ficha indica alimentação para SELV/PELV. |
| Consumo de corrente | 300...3900 mA | Faixa informada no cadastro do fabricante. |
| Alimentação do sensor | US | Identificação da alimentação do sensor conforme ficha. |
| Classe de proteção elétrica | III | Classe de proteção especificada. |
| Condições ambientais e conformidade | ||
|---|---|---|
| Temperatura ambiente | -25...65 °C | Faixa de operação ambiente indicada. |
| Temperatura de armazenamento | -25...85 °C | Faixa especificada para armazenamento. |
| Umidade relativa máxima | 90% | Limite informado no cadastro. |
| Grau de proteção | IP20 | Classificação do invólucro; considerar para seleção do ambiente de instalação. |
| EMC | EN 61000-6-2; EN 61000-6-4 | Normas de compatibilidade eletromagnética informadas. |
| Proteção contra curto-circuito | Sim | Característica de proteção registrada para o módulo. |
| Dados mecânicos e instalação | ||
|---|---|---|
| Dimensões | 125,7 x 50 x 105,3 mm | Dimensões informadas como largura x altura x profundidade no cadastro. |
| Montagem | Trilho DIN TH35 (EN 60715) | Tipo de montagem especificado. |
| Formato do invólucro | Retangular; bloco modular vertical | Formato informado no cadastro do anúncio. |
| Material do invólucro | PA laranja | Material e cor indicados na ficha. |
| Cor | Laranja e preto | Cor informada nos dados básicos do anúncio. |
| Peso | 319,2 g | Peso indicado no cadastro do fabricante. |
| Terminais incluídos | 9 grampos de gaiola de mola | Material incluído indicado na ficha. |
| Indicadores e diagnóstico visual | ||
|---|---|---|
| Indicadores visuais | LEDs de status integrados | Indicação visual informada nos dados básicos do anúncio. |
| Conectividade física | Portas RJ45, terminais de conexão rápida, Ethernet e IO-Link | Tipos de conexão descritos no anúncio; consultar o datasheet para atribuição dos terminais. |
| Dados de confiabilidade | ||
|---|---|---|
| MTTF | 78 anos | Valor de MTTF informado no cadastro; não representa duração garantida de serviço. |
COMPATIBILIDADE
Comunicação
• EtherNet/IP sobre Ethernet; taxas indicadas de 10 Mbit/s e 100 Mbit/s; padrões 10Base-T e 100Base-TX.
• IO-Link revisão 1.1; modos de transferência COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).
• MQTT JSON indicado para comunicação Ethernet/Internet of Things.
• Redes EtherNet/IP com topologia em linha ou anel; DLR indicado pelo fabricante.
Conexões
Elétrica
Alimentação de 20...30 V DC, especificada para SELV/PELV. O consumo informado é 300...3900 mA; a capacidade de carga total é 3,6 A e a carga máxima indicada por saída é 300 mA. Consulte o datasheet para atribuição dos terminais e requisitos completos de ligação.
Processo
Oito portas IO-Link Classe A para conexão de dispositivos compatíveis. A montagem mecânica é em trilho DIN TH35 (EN 60715); as conexões indicadas incluem RJ45 e terminais de conexão rápida. A montagem em trilho não define, por si só, a compatibilidade elétrica dos dispositivos conectados.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Painel com rede EtherNet/IP e dispositivos IO-Link compatíveis com revisão 1.1 | ✓ | Corresponde às interfaces e à revisão IO-Link indicadas para o produto; verificar requisitos elétricos de cada dispositivo e os detalhes do projeto. |
| Rede EtherNet/IP em topologia de linha ou anel | ✓ | Essas topologias são indicadas como compatíveis na ficha do fabricante; DLR também é mencionado. |
| Alimentação DC entre 20 e 30 V e ambiente entre -25 e 65 °C | ✓ | As condições estão dentro das faixas operacionais informadas. |
| Aplicação que exige proteção do próprio módulo acima de IP20 | ✗ | A classificação informada é IP20; a ficha não especifica proteção superior. |
| Rede com protocolo diferente de EtherNet/IP | ✗ | A interface Ethernet industrial identificada para o produto é EtherNet/IP; não há evidência nesta ficha de suporte a outro protocolo de controle. |
| Dispositivo conectado que demanda corrente superior a 300 mA em uma saída | ✗ | A carga máxima indicada por saída é 300 mA; verifique também a capacidade de carga total de 3,6 A. |
INSTALAÇÃO
Como instalar o AL1920 IFM — IO-Link Master CabinetLine, 8 portas, EtherNet/IP, IP20
- Confirme no datasheet a alimentação, a pinagem e a atribuição dos terminais antes da instalação.
- Instale o módulo em trilho DIN TH35 conforme EN 60715, dentro de um painel compatível com o grau IP20.
- Ligue a alimentação DC respeitando a faixa de 20...30 V e os requisitos SELV/PELV indicados.
- Conecte a rede Ethernet às portas RJ45 e configure o EtherNet/IP conforme a topologia e o endereçamento do projeto.
- Conecte os dispositivos IO-Link às portas Classe A e verifique a compatibilidade elétrica e de comunicação de cada dispositivo.
- Energize o sistema e confira os LEDs de status; valide comunicação e sinais no controlador antes de liberar a operação.
ACESSÓRIOS
- 9 grampos de gaiola de mola, indicados como material incluído.
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O mestre não aparece na rede EtherNet/IP. | Endereço IP, máscara, gateway ou método de configuração incompatível com a rede; conexão Ethernet também pode estar ausente. | Verifique alimentação, conexão RJ45, parâmetros IP e configuração do controlador; compare com os valores de fábrica indicados no datasheet. |
| Um dispositivo IO-Link não estabelece comunicação. | Conexão, configuração da porta ou compatibilidade elétrica do dispositivo pode não corresponder à aplicação. | Confira cabeamento e configuração da porta, consulte a revisão e os requisitos do dispositivo conectado e observe os LEDs de status. |
| Uma saída não aciona a carga esperada. | Carga acima do limite de 300 mA por saída, limite total excedido ou ligação incorreta. | Meça a corrente da carga e compare com o limite por saída e a capacidade total de 3,6 A; confira a ligação no datasheet. |
| O módulo reinicia ou apresenta comportamento intermitente. | Alimentação fora da faixa especificada ou condição de curto-circuito/carga que excede os limites. | Meça a tensão nos terminais durante a operação, confirme que está entre 20 e 30 V DC e inspecione as cargas e conexões. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o AL1920 e para que serve?
É um IO-Link Master para painel elétrico que integra dispositivos IO-Link a uma rede EtherNet/IP. Possui oito portas Classe A.
Com quais redes e dispositivos ele se comunica?
A ficha informa EtherNet/IP, IO-Link revisão 1.1 e MQTT JSON para a interface Internet of Things. A compatibilidade elétrica dos dispositivos conectados deve ser conferida individualmente.
O que acompanha o AL1920?
A ficha lista nove grampos de gaiola de mola como material incluído. Não há indicação de cabos ou dispositivos IO-Link incluídos.
Posso usar este módulo fora da faixa de 20 a 30 V DC?
Não; a faixa de tensão de operação especificada é 20...30 V DC. Para outra alimentação, selecione um produto cuja faixa declarada atenda ao projeto.
Ele serve para uma instalação que exige proteção maior que IP20?
A ficha especifica IP20, portanto não declara proteção superior para o módulo. Considere a exigência do ambiente e consulte o fabricante sobre a instalação em invólucro apropriado.
O que verificar se o mestre não comunica com o controlador?
Verifique alimentação, conexão Ethernet, endereço IP e configuração do protocolo. Compare os parâmetros de rede com o datasheet e com a configuração do controlador.
O que conferir se uma saída não aciona a carga?
Meça a corrente da carga e confira a ligação e a configuração da saída. A ficha limita cada saída a 300 mA e a carga total a 3,6 A.
Devo escolher o AL1920 ou o modelo alternativo AL1921?
O cadastro cita o AL1921 como produto alternativo, mas não fornece suas diferenças técnicas. Compare os datasheets dos dois modelos com os requisitos de protocolo, portas e instalação antes de selecionar.
Como o AL1920 é instalado mecanicamente?
O produto é destinado à montagem em trilho DIN TH35 conforme EN 60715. Consulte o desenho dimensional e o datasheet antes de reservar espaço e executar a instalação.
O AL1920 pode substituir um módulo com outro protocolo industrial?
A ficha identifica EtherNet/IP como protocolo de rede industrial do AL1920. Se o controlador exigir outro protocolo, confirme a compatibilidade ou selecione um modelo com o protocolo requerido.
GLOSSÁRIO TÉCNICO
IO-Link Master
Módulo que estabelece a comunicação IO-Link entre dispositivos de campo e a rede de automação. (Ref.: tipo de produto; revisão IO-Link 1.1)
EtherNet/IP
Protocolo de comunicação industrial indicado para a interface Ethernet do módulo. (Ref.: protocolo EtherNet/IP)
Porta Classe A
Tipo de porta IO-Link identificado na ficha para as oito conexões do produto. (Ref.: quantidade de portas Classe A: 8)
DLR
Recurso de rede citado pelo fabricante para topologia em anel EtherNet/IP. (Ref.: notas das interfaces EtherNet/IP)
IP20
Grau de proteção declarado para o invólucro do módulo. (Ref.: grau de proteção IP20)
Ligações relacionadas com "AL1920 IFM - IO-Link Master ifm Automação industrial 8 Portas EtherNet/IP IP20"
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "AL1920 IFM - IO-Link Master ifm Automação industrial 8 Portas EtherNet/IP IP20"
Para avaliar, preencha:
Sua última visita
