- Referência do fabricante: AL1602
- EAN: 4021179376457
- NCM do produto: 85176299
Destaques do Produto
Portas IO-Link
8,...mais
Saiba mais sobre: "AL1602 IFM - Mestre IO-Link ifm Automação Industrial 8 Portas Multiprotocolo IP67"

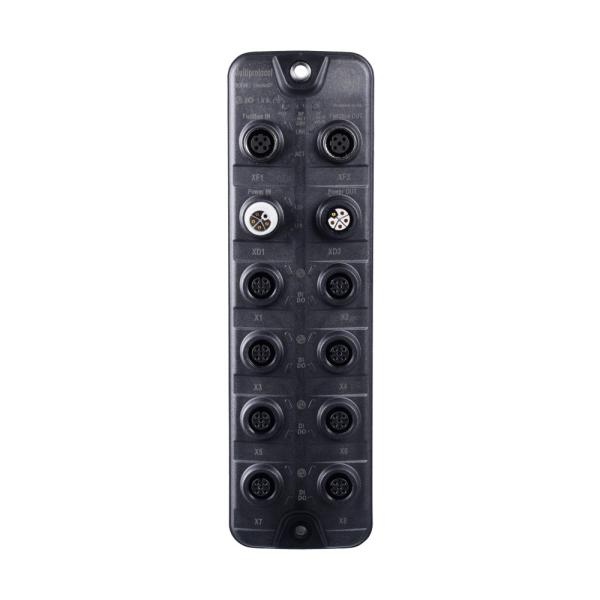

Destaques do Produto
Portas IO-Link
8, Classe A/B
Rede de campo
EtherNet/IP ou PROFINET
Alimentação
US: 20–30 V DC; UA: 20–30 V DC
Proteção do invólucro
IP65, IP66 e IP67
Temperatura ambiente
−40 a 70 °C
Conexões
8 × M12 A-coded para IO-Link; 2 × M12 D-coded Ethernet; M12 L-coded para alimentação
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

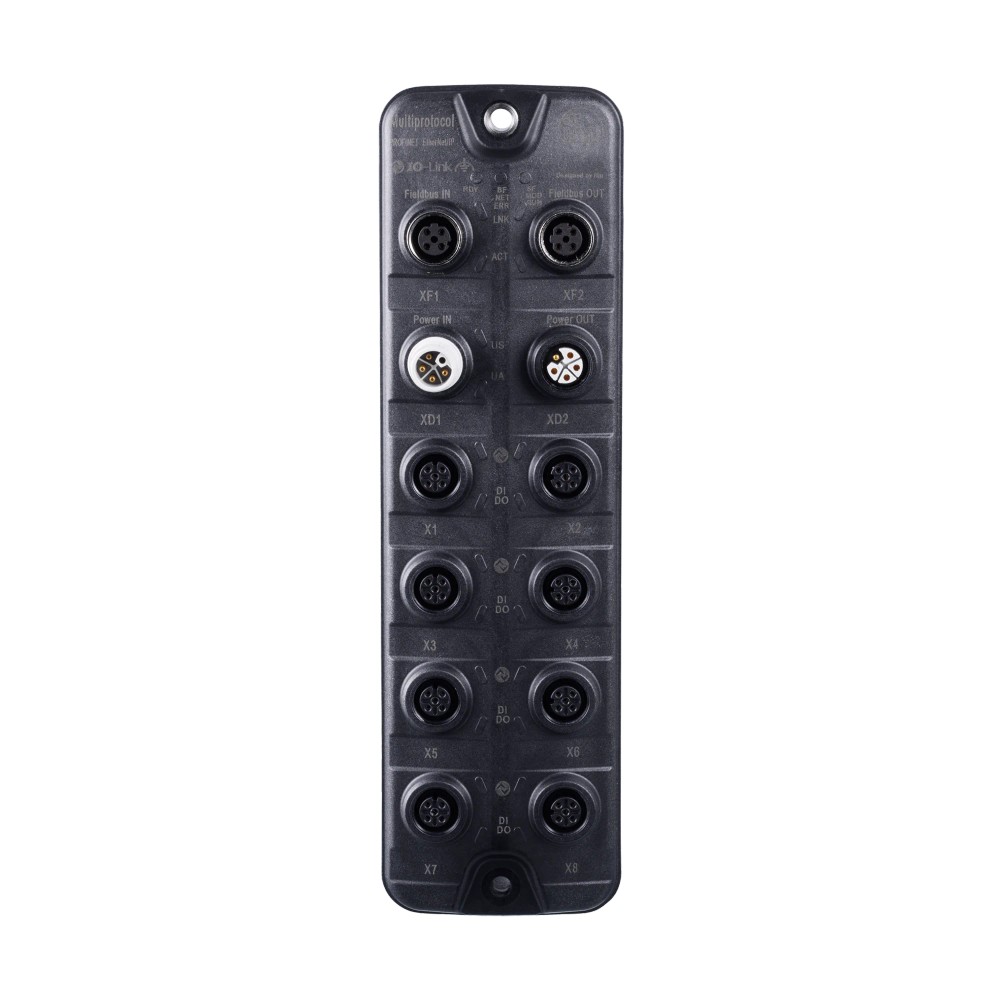

Sobre o Mestre IO-Link ifm AL1602 multiprotocolo, 8 portas, IP67
O ifm AL1602 é um mestre IO-Link para aplicações de campo, com oito portas IO-Link Classe A/B e comunicação Ethernet multiprotocolo. Permite conectar dispositivos IO-Link a redes EtherNet/IP ou PROFINET. Opera com alimentação de 20 a 30 V DC e possui grau de proteção IP65, IP66 e IP67, conforme as condições especificadas pelo fabricante.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | AL1602 |
| Tipo | Mestre IO-Link multiprotocolo para aplicações de campo |
| Portas IO-Link | 8 portas Classe A/B |
| Protocolos Ethernet | EtherNet/IP e PROFINET |
| Alimentação US | 20–30 V DC, para PELV |
| Alimentação adicional UA | 20–30 V DC |
| Grau de proteção | IP65, IP66 e IP67 |
| Temperatura ambiente de operação | −40 a 70 °C |
| Dimensões | 209,4 × 60,7 × 40 mm |
| Entradas e saídas | 16 entradas digitais e 16 saídas digitais; 16 pontos configuráveis no total |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Aplicações de campo que requerem conectar dispositivos IO-Link por oito portas Classe A/B a uma rede EtherNet/IP ou PROFINET.
- Instalações compatíveis com alimentação US de 20–30 V DC e, quando usada, alimentação adicional UA de 20–30 V DC.
- Montagem na parede traseira e uso dentro da faixa de temperatura ambiente de −40 a 70 °C.
⚠ Considere outro se precisa de:
- Não selecionar quando a rede requerida não for EtherNet/IP nem PROFINET; a ficha deste modelo não informa suporte a outros protocolos de barramento de campo.
- Não aplicar alimentação fora das faixas indicadas para US e UA. Confirme os requisitos de alimentação dos dispositivos conectados e do sistema antes da instalação.
- Não interpretar IP65, IP66 ou IP67 como autorização para qualquer condição de imersão ou instalação; observar as condições de ensaio e montagem do fabricante.
APLICAÇÕES E USO
- Uso declarado pelo fabricante: módulo E/S para aplicações de campo, conectando dispositivos IO-Link e redes Ethernet compatíveis.
- Aplicação em redes EtherNet/IP ou PROFINET, desde que o controlador, a configuração de rede e a taxa de transmissão sejam compatíveis com as características informadas para o AL1602.
- Aplicação em ambientes cuja temperatura de operação esteja entre −40 e 70 °C; a adequação a umidade, lavagem ou exposição a líquidos deve ser confirmada conforme as condições de proteção e instalação do fabricante.
- Possibilidade inferida: concentrar conexões de sensores e atuadores IO-Link em um ponto de campo com oito portas. A seleção deve considerar a corrente por porta e as capacidades totais de US e UA.
COMO ESCOLHER
Antes de comprar o Mestre IO-Link ifm AL1602 multiprotocolo, 8 portas, IP67, verifique estes pontos:
Escolha o AL1602 quando
A instalação exigir oito portas IO-Link Classe A/B, comunicação por EtherNet/IP ou PROFINET, conexão Ethernet M12 D-coded e alimentação dentro das faixas de 20–30 V DC.
Avalie outro equipamento quando
O projeto exigir protocolo de rede não listado para este modelo ou alimentação fora das faixas especificadas. Compare a quantidade e a classe de portas, os requisitos de corrente e as conexões do sistema com a documentação do equipamento alternativo.
Verifique antes de especificar
Confirme a carga dos dispositivos em cada porta e os limites de alimentação US e UA. A ficha informa capacidade total e por porta separadamente; não dimensione a instalação usando apenas a quantidade de portas.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Fabricante | ifm | Identificação do fabricante indicada na ficha. |
| Modelo / SKU / Part Number | AL1602 | Código de identificação do produto. |
| GTIN | 4021179376457 | Identificador comercial informado no anúncio. |
| Tipo de produto | Mestre IO-Link com interface multiprotocolo | Descrição funcional do equipamento. |
| Aplicação declarada | Módulo E/S para aplicações de campo | Uso indicado na ficha do produto. |
| Categoria | Comunicação industrial; módulo E/S | Classificação comercial e funcional informada. |
| Revisão IO-Link | 1.1 | Versão de interface IO-Link indicada na ficha. |
| Alimentação e dados elétricos | ||
|---|---|---|
| Tensão de operação US | 20–30 V DC, para PELV | Faixa declarada para a alimentação US. |
| Tensão de alimentação adicional UA | 20–30 V DC | Faixa declarada para a alimentação adicional. |
| Consumo de corrente US | 300–16000 mA | Faixa informada para US; conferir as condições de carga na documentação do fabricante. |
| Consumo máximo por meio de alimentação adicional UA | 16000 mA | Limite informado para o abastecimento adicional. |
| Classe de proteção elétrica | III | Classificação de proteção indicada na ficha. |
| Proteção contra curto-circuito | Sim | Proteção declarada; consulte a documentação para condições e comportamento de proteção. |
| Grau de sujidade | 2 | Condição ambiental de referência indicada pelo fabricante. |
| Função de alimentação em série | Fontes de alimentação e interface de barramento de campo | Função declarada para ligação em série. |
| Portas, entradas e saídas | ||
|---|---|---|
| Número de portas IO-Link | 8 | Quantidade de portas Classe A/B. |
| Classe das portas IO-Link | A/B | As oito portas são indicadas como Classe A/B. |
| Entradas digitais | 16 | Quantidade declarada; indicada como 8 × 2 para portas IO-Link Classe A/B. |
| Saídas digitais | 16 | Quantidade declarada; indicada como 8 × 2 para portas IO-Link Classe A/B. |
| Total de entradas e saídas | 16, configuráveis | Total configurável informado na ficha; não confundir com as contagens de entradas e saídas listadas separadamente. |
| Alimentação de sensores US, capacidade total | 15,7 A | Capacidade total declarada para US. |
| Alimentação de sensores US, corrente por porta | 2 A | Capacidade declarada por porta para US. |
| Alimentação de atuadores UA, capacidade total | 16 A | Capacidade total declarada para UA. |
| Alimentação de atuadores UA, corrente por porta | 3 A | Capacidade declarada por porta para UA. |
| Corrente máxima por saída UA | 2000 mA, ajustável; ajuste de fábrica de 1500 mA | Valor informado para cada saída; respeitar o ajuste e os limites aplicáveis. |
| Nível de comutação Low | 0–5 V | Faixa de nível baixo declarada. |
| Nível de comutação High | 11–30 V | Faixa de nível alto declarada. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de comunicação | Ethernet e IO-Link | Interfaces declaradas para comunicação. |
| Protocolos Ethernet | EtherNet/IP e PROFINET | Protocolos multiprotocolo informados para o produto. |
| EtherNet/IP, padrão de transmissão | 10Base-T e 100Base-TX | Padrões Ethernet declarados para EtherNet/IP. |
| EtherNet/IP, taxa de transmissão | 10 Mbit/s e 100 Mbit/s | Taxas informadas para EtherNet/IP. |
| PROFINET, padrão de transmissão | 100Base-TX | Padrão Ethernet declarado para PROFINET. |
| PROFINET, taxa de transmissão | 100 Mbit/s | Taxa informada para PROFINET. |
| Taxas de transferência IO-Link | COM1: 4,8 kBaud; COM2: 38,4 kBaud; COM3: 230,4 kBaud | Modos de transferência declarados para IO-Link. |
| Conexão IO-Link | 8 × M12, codificação A, 5 contatos; bloqueio PC; vedação FKM | Conectores e materiais declarados para as portas IO-Link. |
| Conexão Ethernet | 2 × M12, codificação D, 4 contatos; bloqueio de latão niquelado; vedação FKM | Conectores declarados para Ethernet. |
| Alimentação IN | 1 × M12, codificação L, 5 contatos; bloqueio PC | Conexão elétrica de entrada da alimentação. |
| Alimentação OUT | 1 × M12, codificação L, 5 contatos; bloqueio PC; vedação FKM | Conexão elétrica de saída da alimentação. |
| Condições ambientais e conformidade | ||
|---|---|---|
| Temperatura ambiente de operação | −40 a 70 °C | Faixa de operação declarada. |
| Temperatura de armazenamento | −40 a 80 °C | Faixa de armazenamento declarada; não substitui a faixa de operação. |
| Umidade relativa máxima | 90% | Limite máximo informado na ficha. |
| Grau de proteção | IP65, IP66 e IP67 | Graus declarados; a aplicação deve respeitar as condições de instalação e ensaio correspondentes. |
| Certificação EMC | EN 61000-6-2; EN 61000-6-4 | Normas EMC indicadas na ficha. |
| Resistência a choques | DIN EN 60068-2-27 | Referência normativa declarada para choques. |
| Resistência a vibrações | DIN EN 60068-2-64 e DIN EN 60068-2-6 | Referências normativas declaradas para vibrações. |
| Dados mecânicos e materiais | ||
|---|---|---|

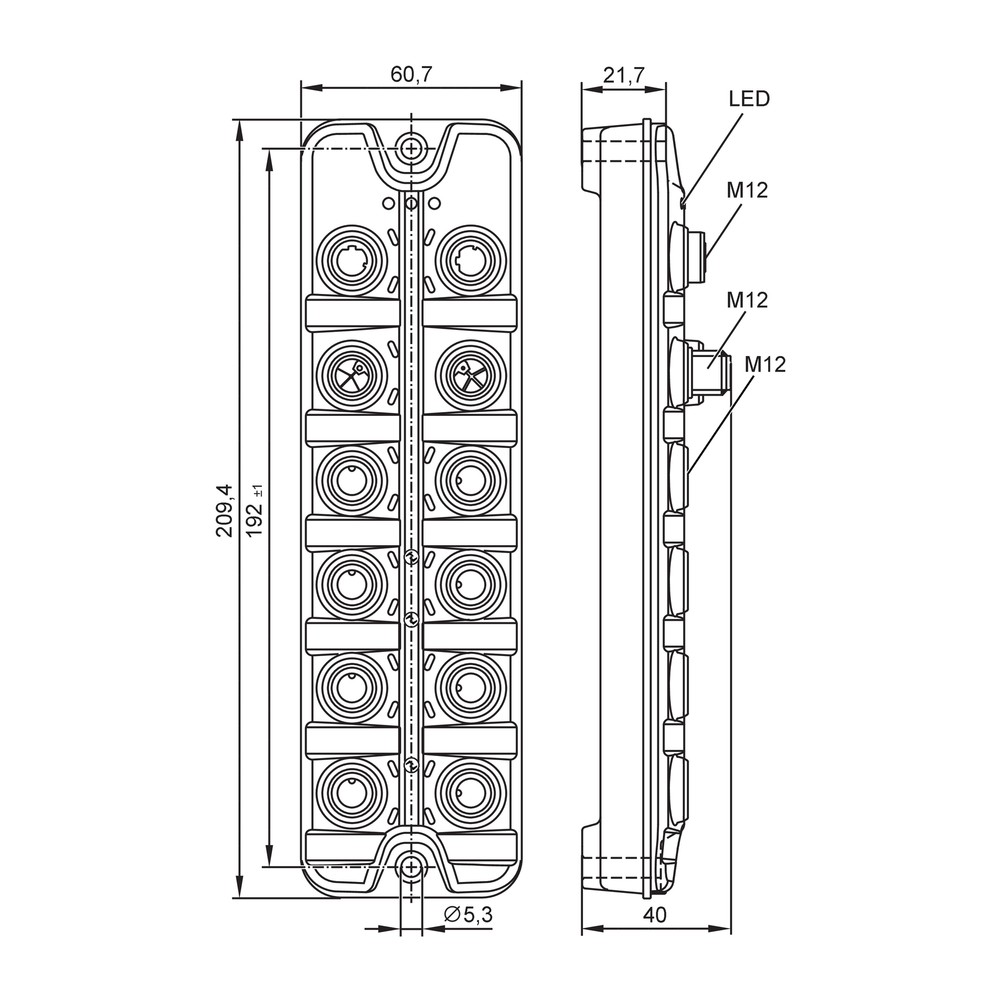

| Dimensões | 209,4 × 60,7 × 40 mm | Dimensões externas indicadas na ficha. |
| Invólucro | Retangular, plástico industrial rígido; PC preto | Formato e material declarados para o invólucro. |
| Material da vedação | FKM | Material declarado para as vedações. |
| Montagem | Parede traseira; fixação por parafusos | Tipo de montagem indicado na ficha do anúncio. |
| Cor | Preto | Cor declarada. |
| Peso | 352,57 g | Peso informado no conjunto de dados do produto. |
| Classe de proteção mecânica do produto | IP65, IP66 e IP67 | Consulte as condições de montagem e uso definidas pelo fabricante. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1; oito portas Classe A/B.
• EtherNet/IP por Ethernet, 10Base-T ou 100Base-TX; taxa informada de 10/100 Mbit/s.
• PROFINET por Ethernet 100Base-TX; taxa informada de 100 Mbit/s.
• Transferências IO-Link COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).

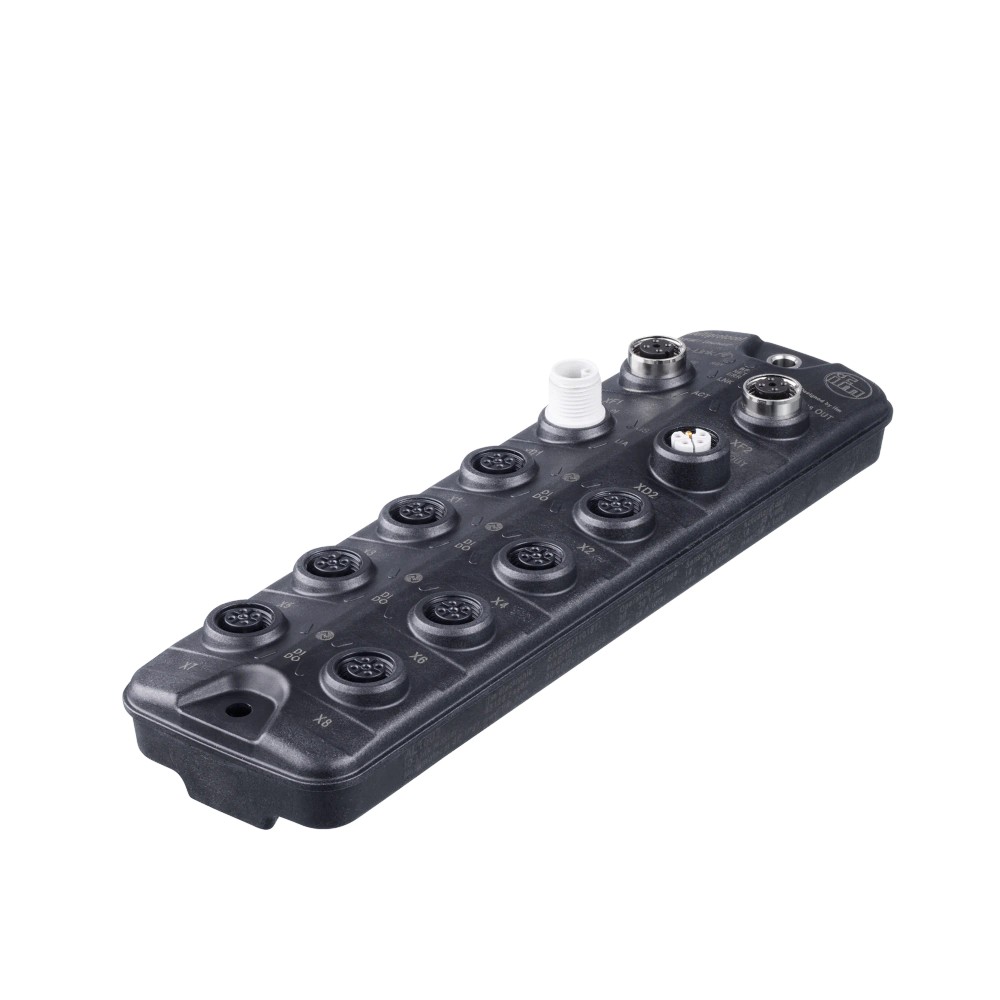

Conexões
Elétrica
IO-Link: 8 × M12, codificação A, 5 contatos. Ethernet: 2 × M12, codificação D, 4 contatos. Alimentação IN e OUT: 1 × M12 L-coded, 5 contatos cada. Alimentação de operação US de 20–30 V DC para PELV e alimentação adicional UA de 20–30 V DC. Verifique a pinagem e os cabos compatíveis na documentação do fabricante.
Processo
Não há conexão de processo informada; trata-se de um módulo E/S de campo com conexões elétricas M12.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Rede EtherNet/IP com conexão Ethernet compatível e dispositivos IO-Link nas portas Classe A/B | ✓ | EtherNet/IP é um dos protocolos declarados e o produto possui oito portas IO-Link Classe A/B. |
| Rede PROFINET com conexão Ethernet compatível e dispositivos IO-Link nas portas Classe A/B | ✓ | PROFINET é um dos protocolos declarados para o modelo. |
| Rede que exige protocolo diferente de EtherNet/IP ou PROFINET | ✗ | A ficha deste modelo lista EtherNet/IP e PROFINET; não declara suporte a outro protocolo. |
| Instalação cuja alimentação US ou UA fique fora de 20–30 V DC | ✗ | As faixas de tensão declaradas para US e UA são de 20–30 V DC. |
| Ambiente de operação entre −40 e 70 °C, com instalação e conexões adequadas ao grau de proteção requerido | ✓ | A faixa de temperatura ambiente declarada é −40 a 70 °C e o grau de proteção informado é IP65, IP66 e IP67. |
INSTALAÇÃO
Como instalar o Mestre IO-Link ifm AL1602 multiprotocolo, 8 portas, IP67
- Confirme que o protocolo de rede do sistema é EtherNet/IP ou PROFINET e consulte a documentação do fabricante para configuração e endereçamento.
- Verifique a tensão disponível para US e UA; mantenha cada alimentação dentro da faixa declarada de 20–30 V DC e observe os requisitos PELV aplicáveis a US.
- Fixe o equipamento pela montagem na parede traseira, usando os furos de fixação e o desenho dimensional como referência.
- Conecte os dispositivos IO-Link às portas M12 A-coded e a rede Ethernet às conexões M12 D-coded, usando cabos e pinagem compatíveis com a documentação.
- Conecte as alimentações pelas conexões M12 L-coded IN e OUT conforme a arquitetura elétrica do sistema e a documentação do fabricante.
- Antes de energizar, confira as cargas conectadas, os limites totais e por porta, o aperto das conexões e as condições de vedação exigidas para o grau de proteção pretendido.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O mestre não aparece na rede Ethernet. | Protocolo, conexão, configuração ou alimentação de rede incompatíveis; a ficha não permite identificar uma causa única. | Confirme a alimentação, o cabo e a conexão M12 D-coded, a configuração de EtherNet/IP ou PROFINET e a taxa/padrão suportados pela rede. |
| Um dispositivo IO-Link conectado não comunica. | Conexão incorreta na porta, dispositivo ou cabo incompatível, ou configuração de comunicação divergente. | Confira a conexão M12 A-coded e a configuração do dispositivo; verifique se a comunicação usa um modo suportado, COM1, COM2 ou COM3. |
| Uma saída desliga ou não aciona a carga esperada. | Carga acima do limite de corrente por saída ou da capacidade total de UA, ajuste de corrente ou proteção contra curto-circuito atuando. | Meça a alimentação UA e confira a corrente da carga contra os limites por saída e totais; inspecione a fiação e possíveis curtos. |
| Há perda de comunicação ou falhas após a instalação em campo. | Conector mal encaixado, vedação inadequada ou condições ambientais fora das especificações. | Inspecione o assentamento dos conectores e as vedações; compare temperatura, umidade e condições de instalação com a ficha e o grau IP aplicável. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o AL1602 e para que tipo de sistema serve?
É um mestre IO-Link de campo com interface Ethernet multiprotocolo. Destina-se a conectar dispositivos IO-Link a uma rede EtherNet/IP ou PROFINET.
Quantas portas IO-Link e quais protocolos de rede ele oferece?
O AL1602 possui oito portas IO-Link Classe A/B. Os protocolos Ethernet declarados são EtherNet/IP e PROFINET.
O que acompanha o produto?
A ficha fornecida não informa acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo fornecido junto à unidade.
Ele funciona em uma rede que exige Modbus TCP ou outro protocolo não listado?
A ficha deste modelo declara EtherNet/IP e PROFINET, não Modbus TCP. Para uma rede que exija outro protocolo, confirme a compatibilidade com o fabricante antes da seleção.
Posso alimentar o AL1602 com uma tensão fora de 20 a 30 V DC?
Não conforme as faixas declaradas para US e UA, ambas de 20–30 V DC. Verifique a fonte e a documentação do fabricante antes de energizar.
O mestre serve para qualquer sensor ou atuador IO-Link?
A ficha informa oito portas Classe A/B, mas não confirma compatibilidade universal com qualquer dispositivo. Verifique o dispositivo, a configuração da porta e as necessidades de corrente na documentação correspondente.
O dispositivo IO-Link não comunica; o que devo verificar antes de trocar o mestre?
Confira o encaixe da conexão M12 A-coded, a alimentação e a configuração do dispositivo. Verifique também se a taxa de transferência configurada corresponde a um modo IO-Link informado para o produto.
Uma saída não aciona a carga; como investigar?
Verifique primeiro a alimentação UA, a corrente da carga e a fiação em busca de curto-circuito. Compare os valores medidos com os limites por saída e totais especificados.
Devo escolher o AL1602 ou um mestre com menos portas?
Escolha com base na quantidade de conexões IO-Link requerida e no protocolo da rede: o AL1602 tem oito portas Classe A/B e oferece EtherNet/IP ou PROFINET. Uma alternativa com menos portas pode ser avaliada se a aplicação exigir menos conexões, após comparar seus dados técnicos.
Como montar e conectar o AL1602 em campo?
O equipamento é indicado para montagem na parede traseira por parafusos e utiliza conexões M12 distintas para IO-Link, Ethernet e alimentação. Consulte a folha de dados e o desenho dimensional para posição, pinagem, cabos e condições de vedação.
GLOSSÁRIO TÉCNICO
Mestre IO-Link
Equipamento que estabelece a comunicação entre dispositivos IO-Link e a interface de rede do sistema. (Ref.: AL1602; revisão IO-Link 1.1)
Classe A/B
Classificação das portas IO-Link declarada para o AL1602; os recursos e a ligação devem ser conferidos na documentação do dispositivo conectado. (Ref.: 8 portas Classe A/B)
EtherNet/IP
Protocolo industrial de comunicação baseado em Ethernet, listado como compatível com este modelo. (Ref.: 10Base-T e 100Base-TX)
PROFINET
Protocolo industrial de comunicação listado para a interface Ethernet do produto. (Ref.: 100Base-TX; 100 Mbit/s)
IP67
Grau de proteção declarado para o invólucro; a aplicação deve respeitar as condições de instalação e ensaio indicadas pelo fabricante. (Ref.: IP65, IP66 e IP67)
