- Referência do fabricante: AL1426
- EAN: 4021179358071
- NCM do produto: 85176299
Destaques do Produto
Protocolo de Comunicação...mais
Saiba mais sobre: "AL1426 IFM - IO-Link Master IFM Comunicação Industrial EtherNet/IP, 12 Entradas/Saídas"
Destaques do Produto
Protocolo de Comunicação
EtherNet/IP
Quantidade Entradas
12
Quantidade Saídas
12
Grau de Proteção
IP65/66/67
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o AL1426 IFM - IO-Link Master IFM Comunicação Industrial EtherNet/IP, 12 Entradas/Saídas

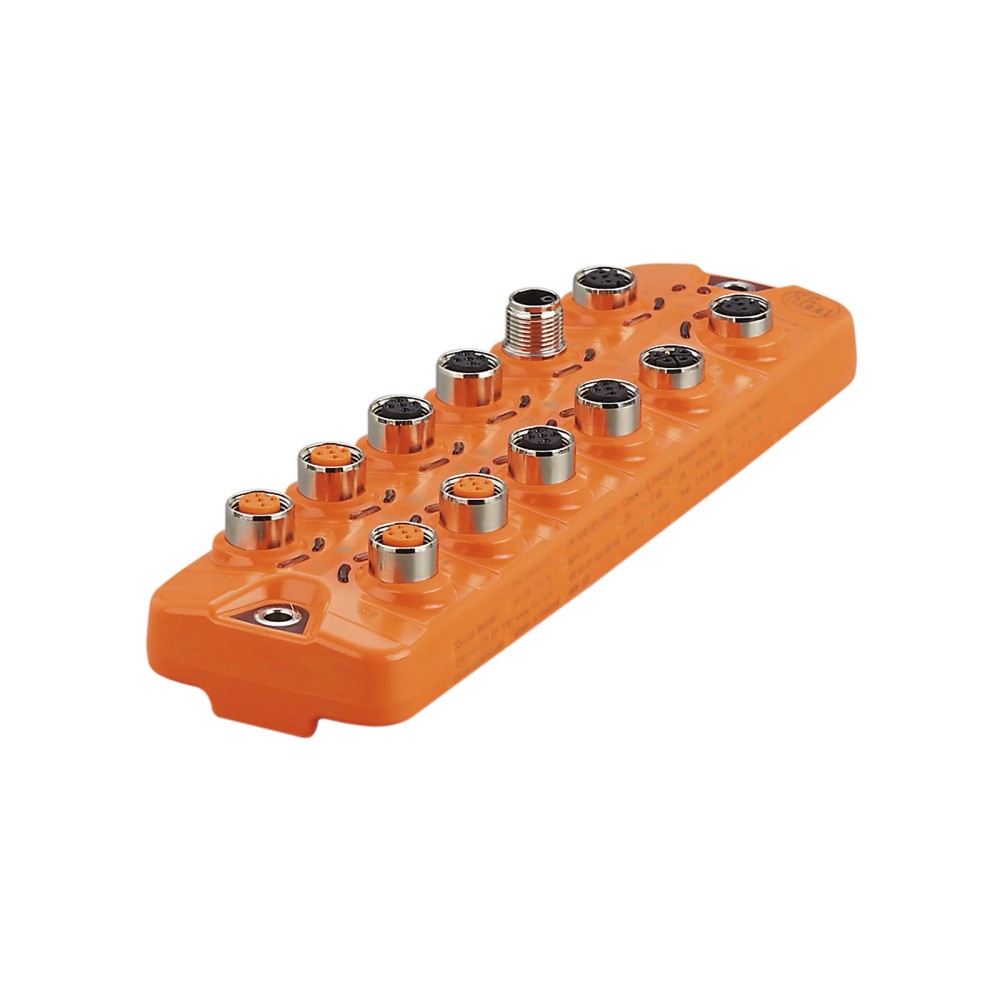

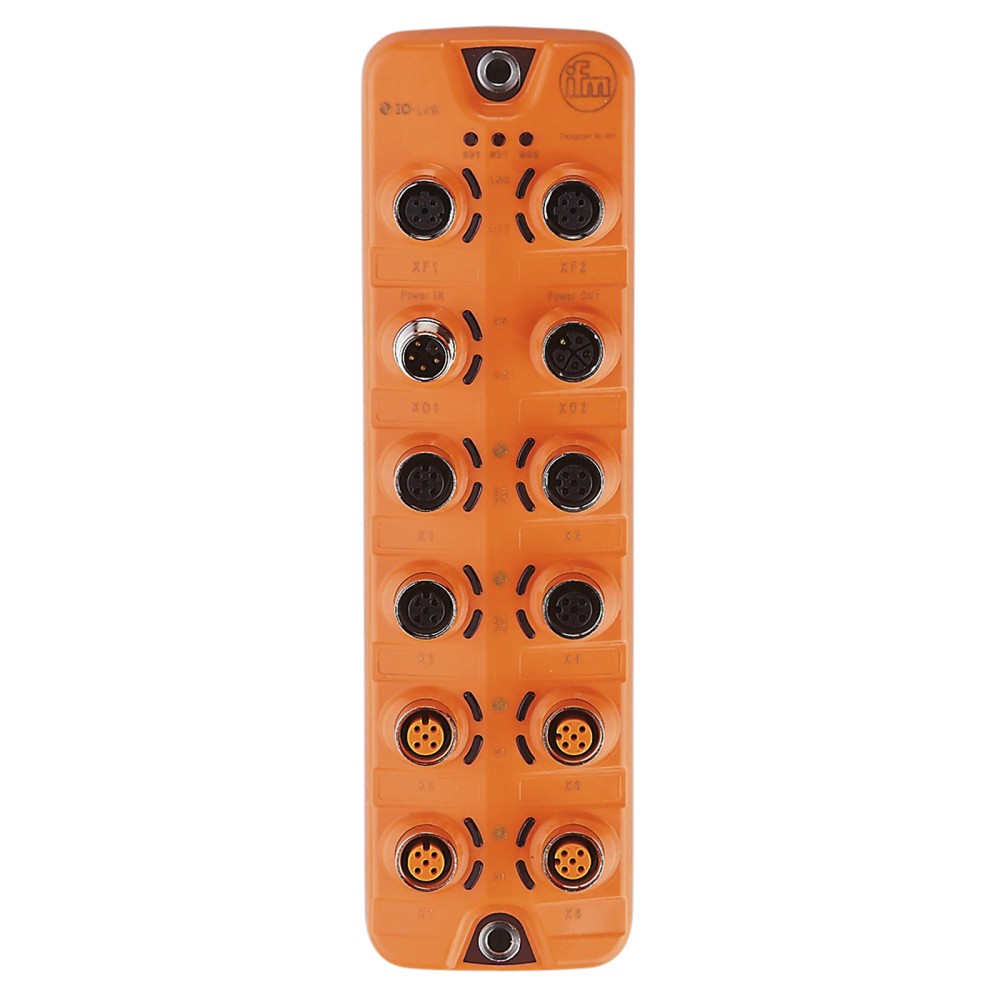

O IO-Link Master AL1426 da IFM é um dispositivo de comunicação industrial projetado para integrar sensores e atuadores IO-Link em redes EtherNet/IP. Ele centraliza a conectividade de campo, disponibilizando 12 entradas digitais e 12 saídas digitais configuráveis. É compatível com protocolos de comunicação Ethernet, IO-Link, EtherNet/IP e OPC UA.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | AL1426 |
| Protocolo | EtherNet/IP |
| Entradas | 12 |
| Saídas | 12 |
| Proteção | IP65, IP66, IP67 |
| Dimensões | 208 x 59.3 x 38.4 mm |
| Marca | IFM |
| GTIN | 4021179358071 |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Automação industrial que utiliza infraestrutura EtherNet/IP
- Processos que demandam alta densidade de E/S digitais (12 entradas/12 saídas)
- Aplicações de campo que exigem grau de proteção IP67
⚠ Considere outro se precisa de:
- Redes de comunicação industrial baseadas em protocolos proprietários sem suporte Ethernet
- Aplicações que requerem protocolos diferentes de EtherNet/IP, a menos que o sistema suporte multi-protocolo
APLICAÇÕES E USO
- Integração de sensores IO-Link em arquiteturas de controle EtherNet/IP
- Monitoramento de diagnósticos de sensores via OPC UA
- Ambientes industriais que exigem grau de proteção IP67 contra poeira e umidade
COMO ESCOLHER
Antes de comprar o AL1426 IFM - IO-Link Master IFM Comunicação Industrial EtherNet/IP, 12 Entradas/Saídas, verifique estes pontos:
Compatibilidade de Protocolo
Utilize este produto se sua arquitetura de rede for baseada em EtherNet/IP. Se o sistema for Profinet ou EtherCAT, selecione os modelos específicos da IFM para esses protocolos.
Necessidade de Entradas/Saídas
Este modelo é ideal quando há necessidade de gerenciar exatamente 12 entradas e 12 saídas digitais em uma única unidade de campo, evitando a necessidade de expansões modulares desnecessárias.
ESPECIFICAÇÕES TÉCNICAS
| Comunicação e Interface | ||
|---|---|---|
| Tipo de produto | IO-Link Master | Classificação funcional do dispositivo |
| Interface de comunicação | EtherNet/IP | Protocolo principal de comunicação |
| Protocolos suportados | Ethernet, IO-Link, EtherNet/IP, OPC UA | Protocolos de rede compatíveis |
| Entradas e Saídas | ||
|---|---|---|
| Quantidade de entradas digitais | 12 | Número de sinais de entrada disponíveis |
| Quantidade de saídas digitais | 12 | Número de sinais de saída disponíveis |
| Dados Mecânicos e Ambientais | ||
|---|---|---|
| Grau de proteção | IP65, IP66, IP67 | Resistência ambiental contra ingresso de sólidos e líquidos |

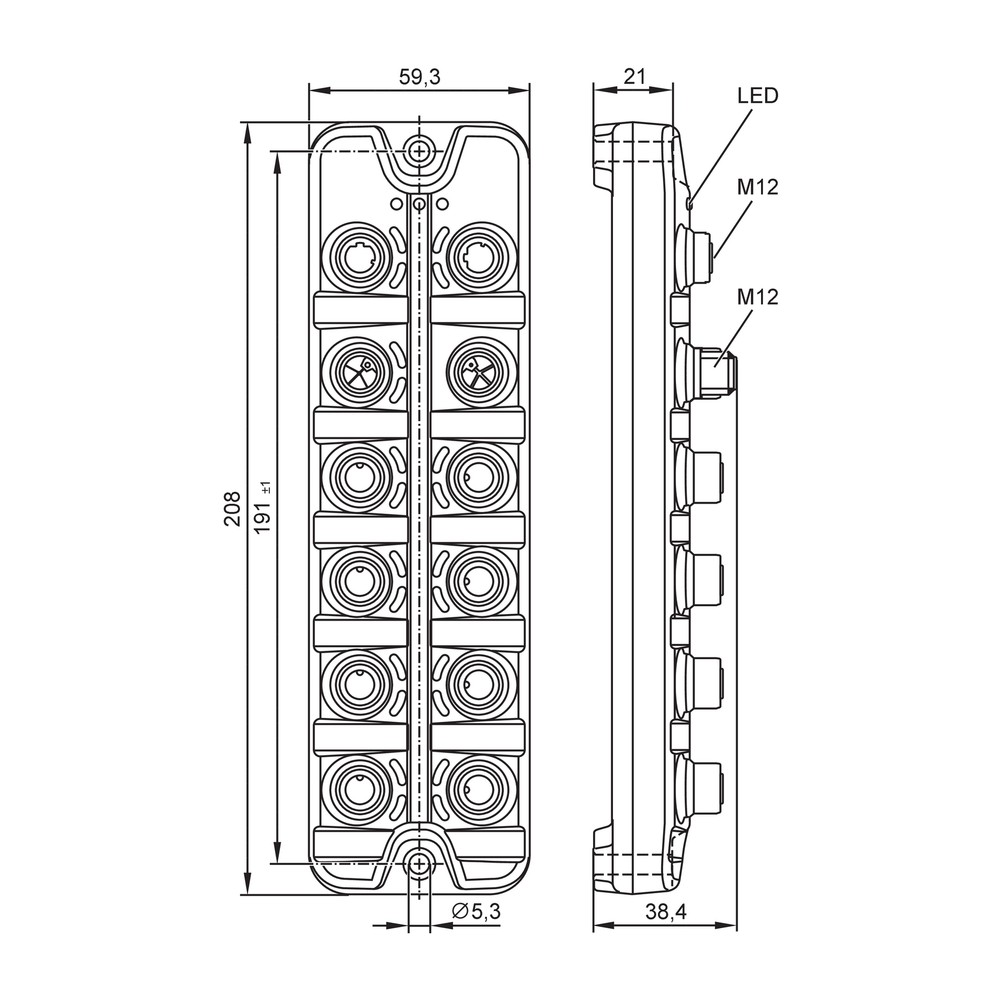

| Dimensões | 208 x 59,3 x 38,4 mm | Dimensões externas do invólucro |
COMPATIBILIDADE
Comunicação
• Ethernet
• IO-Link
• EtherNet/IP
• OPC UA
Conexões
Elétrica
Conexão de alimentação e rede via conectores industriais
Processo
Conexão industrial padrão para sensores e atuadores
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Rede baseada em EtherNet/IP | ✓ | O AL1426 suporta nativamente o protocolo EtherNet/IP. |
| Ambientes com alta umidade e poeira | ✓ | O grau de proteção IP67 é adequado para tais condições. |
| Rede baseada em Profinet | ✗ | O AL1426 não possui suporte nativo ao protocolo Profinet. |
INSTALAÇÃO
Como instalar o AL1426 IFM - IO-Link Master IFM Comunicação Industrial EtherNet/IP, 12 Entradas/Saídas
- Fixar o dispositivo em local adequado (perfil DIN ou superfície)
- Conectar o cabo de alimentação de 24V DC
- Conectar o cabo Ethernet na porta de comunicação
- Conectar os dispositivos IO-Link nas portas designadas
- Acessar a interface de configuração para definir o IP
- Monitorar os LEDs indicadores para verificar o status de operação
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O CLP não estabelece comunicação com o IO-Link Master | Endereço IP mal configurado ou cabo de rede danificado | Verificar status do LED de rede e configuração de IP no software de CLP |
| Dispositivo não liga ou apresenta erro de tensão | Falha na alimentação de 24V DC | Medir a tensão nos pinos de alimentação conforme diagrama |
| Sensor IO-Link reporta erro ou ausência de sinal | Cabo IO-Link rompido ou conector mal fixado | Verificar integridade do cabo e conexão nos pinos M12 |
| Dados de processo não estão sendo lidos corretamente | Configuração de porta incorreta via software | Validar a parametrização da porta no software da IFM ou via IODD |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o AL1426 e para que serve?
O AL1426 é um módulo IO-Link Master com interface EtherNet/IP, projetado para integrar dispositivos IO-Link ao ambiente industrial utilizando protocolos Ethernet, EtherNet/IP e OPC UA.
Este dispositivo suporta entradas e saídas digitais convencionais?
Sim, ele oferece 12 entradas digitais e 12 saídas digitais configuráveis, permitindo flexibilidade na integração de sensores e atuadores padrão além dos dispositivos IO-Link.
O AL1426 funciona com redes Profinet ou EtherCAT?
Não, o AL1426 foi projetado para redes EtherNet/IP. Se o seu sistema utiliza outros protocolos como Profinet ou EtherCAT, será necessário selecionar o modelo IFM correspondente a esses barramentos.
Para quais tipos de redes este produto não é adequado?
O dispositivo não é indicado para aplicações que exigem comunicação via barramento de campo serial, como RS-485 ou protocolos legados que não suportam a estrutura de rede Ethernet industrial.
O que fazer se o CLP perder a comunicação com o módulo?
A ausência de comunicação pode indicar falha na configuração do endereço IP ou um cabo de rede danificado; verifique o status dos LEDs de comunicação e o log de diagnóstico do seu CLP.
Como diagnosticar um sensor IO-Link que não está sendo reconhecido?
Quando um sensor IO-Link não é detectado, a causa provável é uma falha na integridade física do cabo ou configuração incorreta do modo da porta; verifique a continuidade do cabo e as configurações via interface web.
Este modelo é melhor do que um gateway de I/O padrão em ambientes úmidos?
O AL1426 é superior em ambientes que exigem alta proteção contra umidade e poeira (IP67), sendo uma alternativa robusta aos gateways de I/O convencionais que operam apenas em gabinetes fechados.
Quais cuidados devo ter na instalação deste módulo?
Para a instalação, deve-se montar o dispositivo em um perfil DIN ou superfície plana e realizar o cabeamento respeitando os diagramas de pinagem específicos para alimentação 24V DC e rede Ethernet.
O que acompanha o produto na embalagem?
O produto acompanha o módulo AL1426; acessórios de conexão, como cabos M12 para sensores e conectores de rede, devem ser adquiridos separadamente conforme o layout da sua máquina.
Como posso verificar a procedência e garantia deste item?
A IFM garante a procedência deste item sendo faturado diretamente pela IFM ELECTRONIC LTDA, assegurando a origem e suporte técnico adequado.
GLOSSÁRIO TÉCNICO
IO-Link
Protocolo de comunicação digital ponto a ponto para sensores e atuadores, permitindo parametrização e diagnóstico (Ref.: Comunicação industrial).
EtherNet/IP
Protocolo de rede industrial baseado no padrão Ethernet comum, utilizado para comunicação entre CLPs e dispositivos de campo (Ref.: Protocolos suportados).
OPC UA
Protocolo para troca de dados entre dispositivos de automação e sistemas de TI (Ref.: Protocolos suportados).
Grau de proteção IP67
Nível de proteção que garante estanqueidade contra poeira e imersão temporária em água (Ref.: Grau de proteção).
Gateway
Dispositivo que atua como ponte entre redes diferentes, neste caso, entre a rede de campo e a rede Ethernet (Ref.: Interface de comunicação).
