- Referência do fabricante: AL1420
- EAN: 4021179322591
- NCM do produto: 85176299
Destaques do Produto
Protocolo
EtherNet/IP...mais
Saiba mais sobre: "AL1420 IFM - IO-Link Master ifm Comunicação Industrial EtherNet/IP 4E 8S IP67"
Destaques do Produto
Protocolo
EtherNet/IP
Entradas Digitais
4
Saídas Digitais
8
Proteção
IP67
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

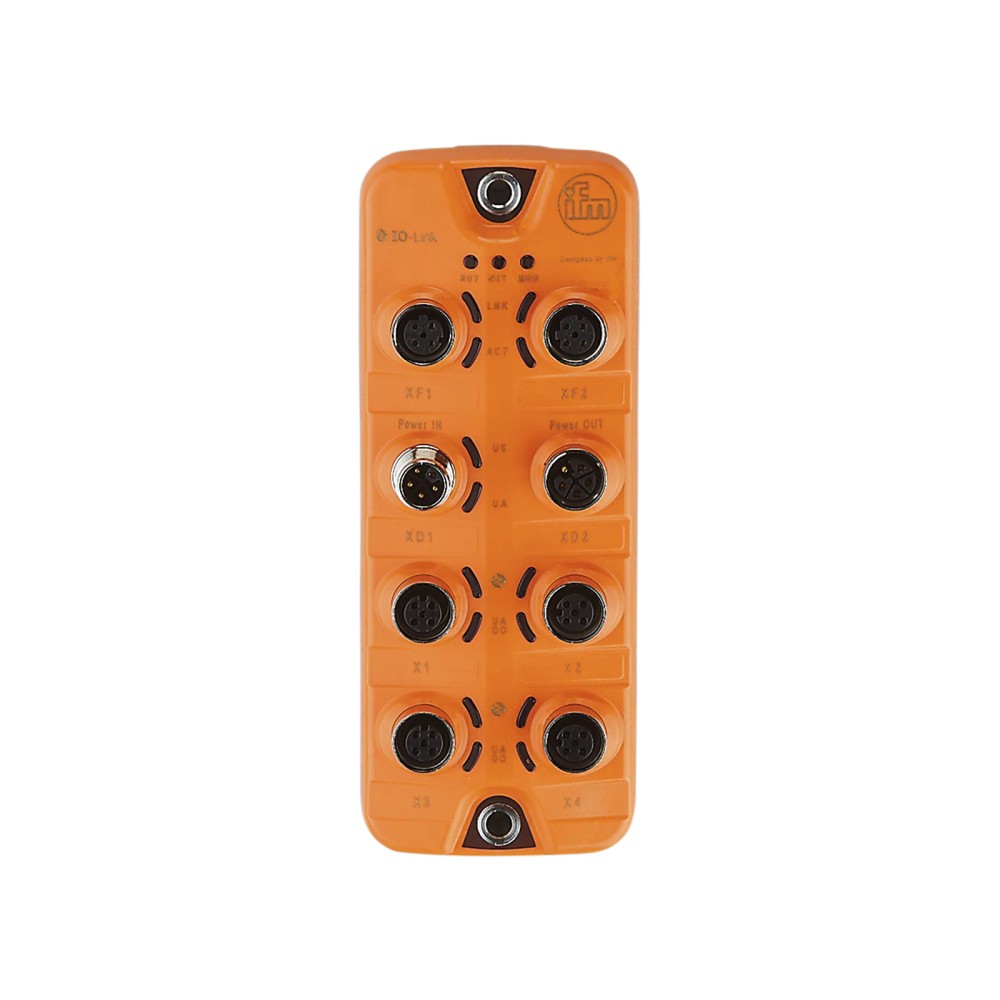

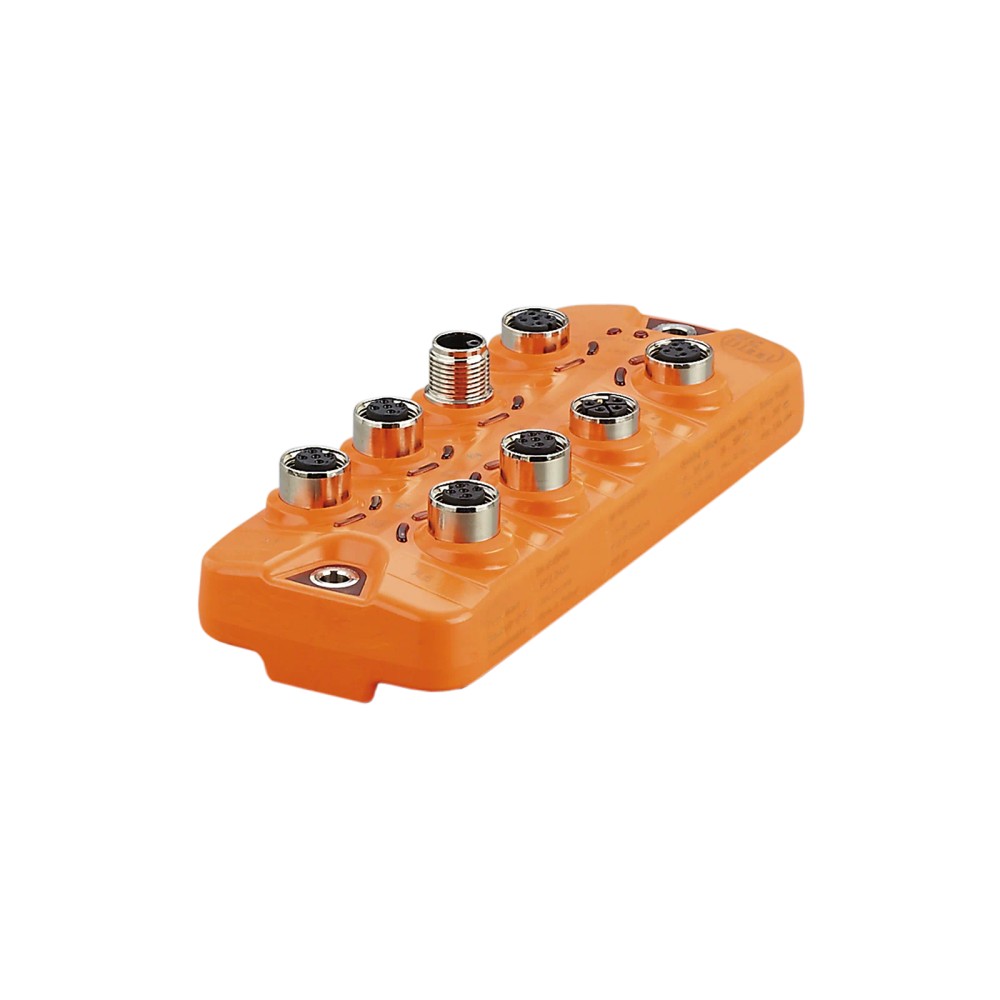

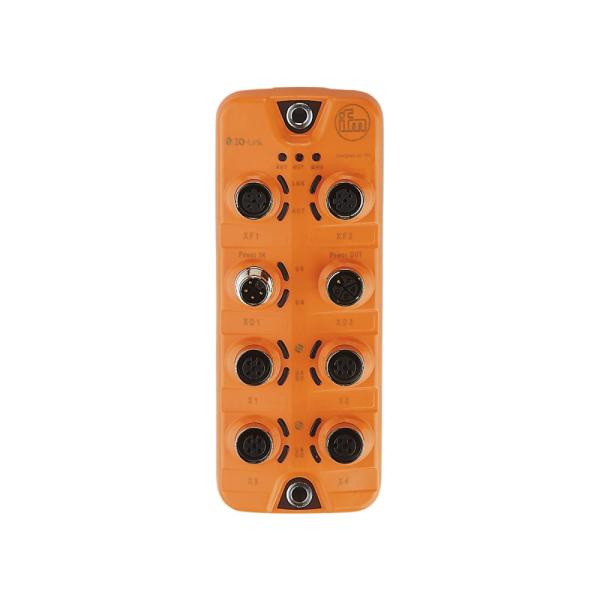

Sobre o IO-Link Master IFM AL1420 com Interface EtherNet/IP 4E 8S IP67
O AL1420 é um módulo mestre IO-Link desenvolvido para integrar sensores e atuadores inteligentes a redes EtherNet/IP, garantindo conectividade confiável em ambientes industriais exigentes. Ele oferece 4 entradas e 8 saídas digitais configuráveis, centralizando o controle de dispositivos de campo. Sua construção robusta com classificação IP65, IP66 e IP67 assegura operação estável mesmo em locais com poeira ou umidade.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| SKU | AL1420 |
| Protocolo | EtherNet/IP |
| Entradas | 4 |
| Saídas | 8 |
| Grau de Proteção | IP65, IP66, IP67 |
| Dimensões | 152 x 59,3 x 38,4 mm |
| Peso | 307,9 g |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Sistemas de automação industrial utilizando controladores com porta EtherNet/IP.
- Ambientes com presença de umidade, poeira ou respingos (grau de proteção IP65/66/67).
- Aplicações que exigem diagnóstico remoto de sensores e atuadores inteligentes.
⚠ Considere outro se precisa de:
- Redes de comunicação baseadas em protocolos proprietários não compatíveis com EtherNet/IP.
- Instalação em locais com submersão contínua, pois o IP67 limita-se a imersões temporárias.
- Ambientes com temperaturas operacionais fora da faixa especificada no datasheet.
APLICAÇÕES E USO
- Sistemas de transporte automatizados (Esteiras).
- Máquinas de embalagem com necessidade de troca rápida de parâmetros.
- Integração de sensores inteligentes em células robóticas.
- Monitoramento de estados de máquinas via barramento EtherNet/IP.
COMO ESCOLHER
Antes de comprar o IO-Link Master IFM AL1420 com Interface EtherNet/IP 4E 8S IP67, verifique estes pontos:
Quando escolher o AL1420
Utilize quando sua rede de automação utilizar o protocolo EtherNet/IP e for necessária a integração de dispositivos IO-Link com alta densidade de saídas digitais (8 saídas).
Quando buscar outra solução
Opte por outros modelos se a arquitetura de rede for PROFINET ou EtherCAT, ou se a necessidade for exclusiva de entradas digitais sem necessidade de IO-Link.
ESPECIFICAÇÕES TÉCNICAS
| Interfaces de Comunicação | ||
|---|---|---|
| Protocolo | EtherNet/IP | Interface de comunicação de barramento de campo |
| Portas IO-Link | Suporte a IO-Link | Capacidade de integração de dispositivos IO-Link |
| Entradas e Saídas | ||
|---|---|---|
| Entradas Digitais | 4 | Quantidade de pontos de entrada digitais disponíveis |
| Saídas Digitais | 8 | Quantidade de pontos de saída digitais disponíveis |
| Dados Mecânicos e Ambientais | ||
|---|---|---|
| Grau de Proteção | IP65, IP66, IP67 | Nível de vedação contra sólidos e líquidos |

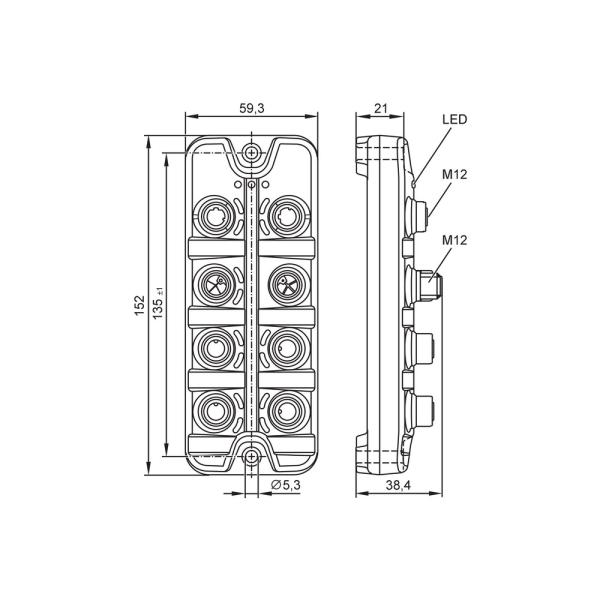

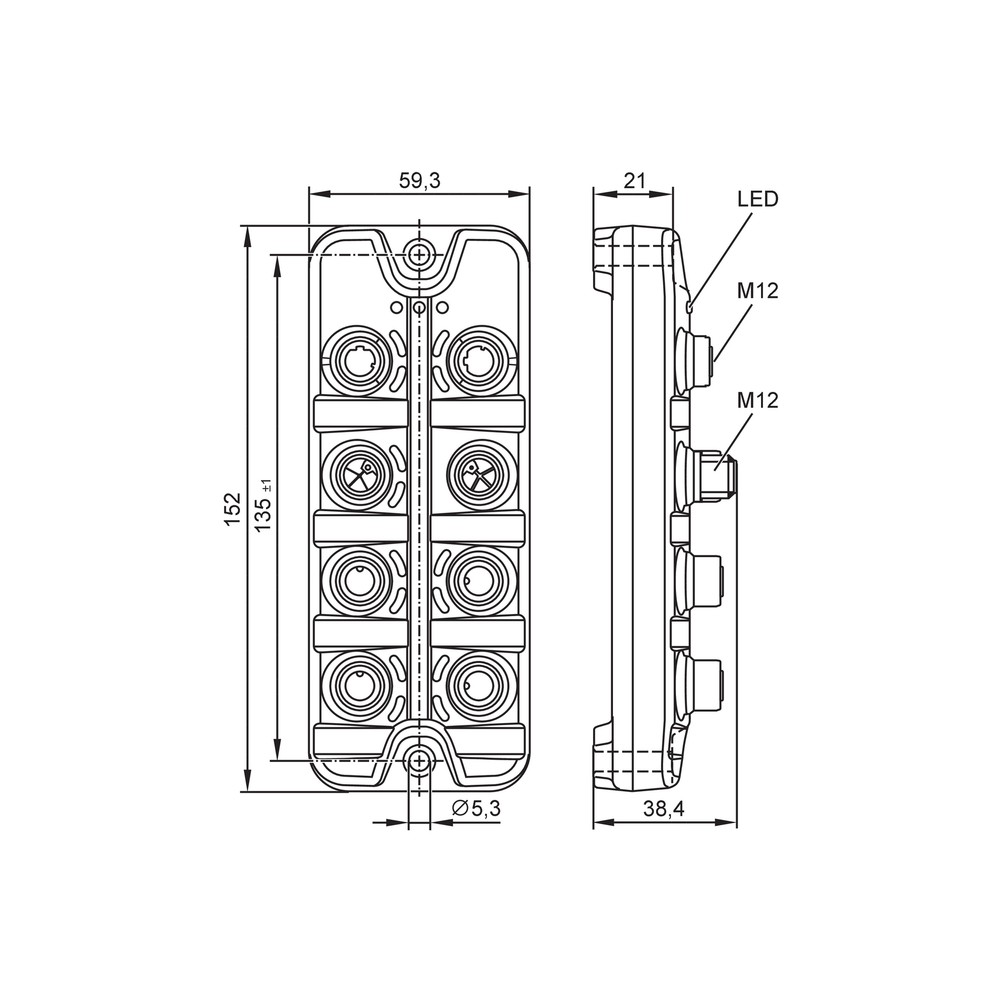

| Dimensões | 152 x 59,3 x 38,4 mm | Dimensões físicas do invólucro para montagem |
COMPATIBILIDADE
Comunicação
• EtherNet/IP
Conexões
Elétrica
M12
Processo
M12
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Redes EtherNet/IP | ✓ | Dispositivo projetado nativamente para este barramento de campo. |
| Ambientes com lavagem a alta pressão | ✓ | Classificação IP67 garante resistência a respingos e imersão temporária. |
| Redes PROFINET | ✗ | Protocolos incompatíveis. Requer mestre específico para PROFINET. |
INSTALAÇÃO
Como instalar o IO-Link Master IFM AL1420 com Interface EtherNet/IP 4E 8S IP67
- Fixar o módulo em superfície plana utilizando os furos de montagem previstos.
- Conectar o cabo de rede EtherNet/IP na porta designada.
- Conectar a alimentação principal (24V DC) conforme o diagrama de pinagem.
- Conectar sensores/atuadores IO-Link ou digitais nas portas M12.
- Verificar o aperto dos conectores para garantir o grau de proteção IP67.
- Configurar o arquivo EDS no software de controle do CLP.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| LED de comunicação (Net) sem sinal ou piscando em vermelho. | Conflito de IP ou cabo Ethernet rompido. | Verificar endereço IP via software de parametrização e integridade do cabeamento RJ45/M12. |
| Módulo energizado, mas entradas digitais não funcionam. | Falha na fonte de alimentação auxiliar. | Medir a tensão nos pinos de alimentação dos sensores conforme o diagrama elétrico. |
| Dispositivo aparece como 'Fault' ou 'Offline' no CLP. | Configuração errada no arquivo EDS do CLP. | Recarregar o arquivo EDS compatível com a versão do firmware do dispositivo. |
| LED de status de saída em vermelho ou desativado. | Curto-circuito na carga de saída. | Verificar a fiação da carga conectada à saída digital e a corrente nominal de carga. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o AL1420 da IFM e para que ele serve?
O AL1420 é um módulo mestre IO-Link com interface de comunicação EtherNet/IP, projetado para integrar sensores e atuadores inteligentes a redes industriais de forma descentralizada.
O que acompanha o produto na embalagem?
Este produto é entregue como uma unidade master compacta. Acessórios como cabos de conexão M12, conectores e acessórios de montagem devem ser adquiridos separadamente conforme a necessidade da planta.
Este mestre IO-Link pode ser usado em redes PROFINET?
Não, este modelo é exclusivo para redes EtherNet/IP. Para protocolos como PROFINET ou EtherCAT, é necessário selecionar um mestre compatível com o barramento específico de seu CLP.
Posso instalar este módulo em áreas com risco de explosão?
Este equipamento não possui classificação de segurança intrínseca para áreas classificadas (ex: atmosferas explosivas). Verifique sempre as zonas de instalação exigidas pela norma técnica do local.
O que fazer se o LED de comunicação indicar erro?
Verifique o LED de status de comunicação e as configurações de IP no seu software de controle. Erros de rede frequentemente estão associados a conflitos de endereço IP ou configuração incorreta do arquivo EDS no projeto.
O que verificar quando as entradas digitais não respondem?
Primeiro, verifique se a alimentação auxiliar dos sensores (pinagem 24V) está presente e se o cabo de conexão está firmemente roscado. A falha de leitura é geralmente causada por queda de tensão ou ruptura de cabo.
Qual a vantagem de usar este mestre em relação a cartões de I/O digitais convencionais?
O AL1420 permite a parametrização remota, diagnóstico detalhado e troca de dados cíclicos com sensores IO-Link, funcionalidades não disponíveis em módulos de entrada e saída digitais padrão.
Este mestre é vendido como kit ou unidade única?
Este produto é fornecido como uma peça unitária. Ele não é parte de um kit de expansão, mas pode ser instalado em série com outros mestres na rede de barramento conforme a topologia definida no projeto.
Como integrar o AL1420 ao sistema de controle?
A instalação exige um arquivo EDS (EtherNet/IP) para integrar o módulo ao software de engenharia do seu controlador. Certifique-se de configurar a tabela de mapeamento de dados conforme o manual.
Qual a procedência deste dispositivo?
A IFM é a fabricante original deste dispositivo. A garantia e o suporte técnico seguem as políticas padrão do fabricante para equipamentos de automação industrial.
GLOSSÁRIO TÉCNICO
IO-Link
Protocolo de comunicação ponto a ponto serial para sensores e atuadores, que permite parametrização e troca de dados diagnósticos (Ref.: IO-Link Master).
EtherNet/IP
Protocolo de comunicação industrial baseado na pilha CIP (Common Industrial Protocol) sobre Ethernet, amplamente utilizado em controladores Allen-Bradley/Rockwell (Ref.: Interface de comunicação).
IP67
Grau de proteção que garante vedação total contra poeira e proteção contra imersão temporária em água (Ref.: Grau de proteção).
M12
Padrão de conector circular de 12mm amplamente utilizado em automação industrial para conexões elétricas robustas (Ref.: Electrical Connection).
EDS (Electronic Data Sheet)
Arquivo de configuração utilizado em redes EtherNet/IP para reconhecer e parametrizar dispositivos em sistemas de controle.
