- Referência do fabricante: AL1403
- EAN: 4021179322621
- NCM do produto: 85176299
Destaques do Produto
Protocolo
PROFINET...mais
Saiba mais sobre: "AL1403 IFM - IO-Link Master IFM Comunicação Industrial Interface PROFINET 12 Entradas/Saídas"
Destaques do Produto
Protocolo
PROFINET
Entradas
12
Saídas
12
Grau de Proteção
IP69K
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

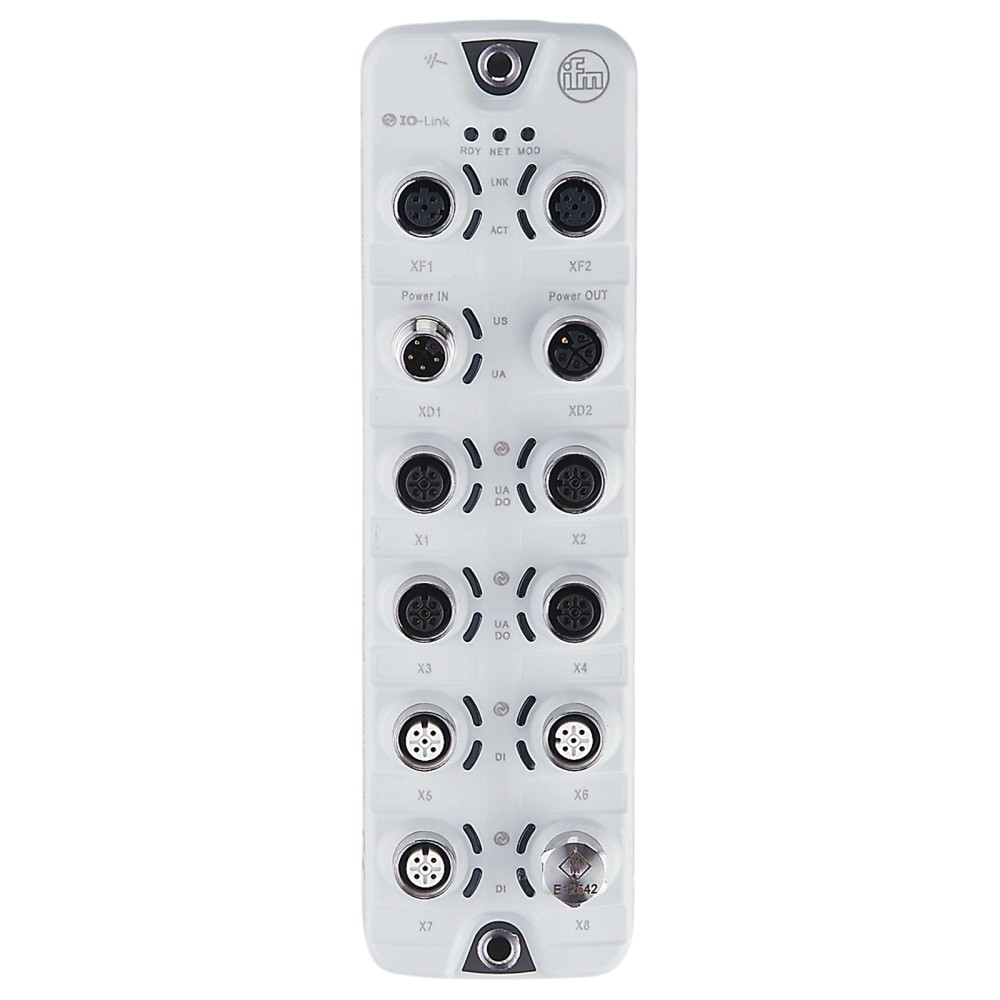

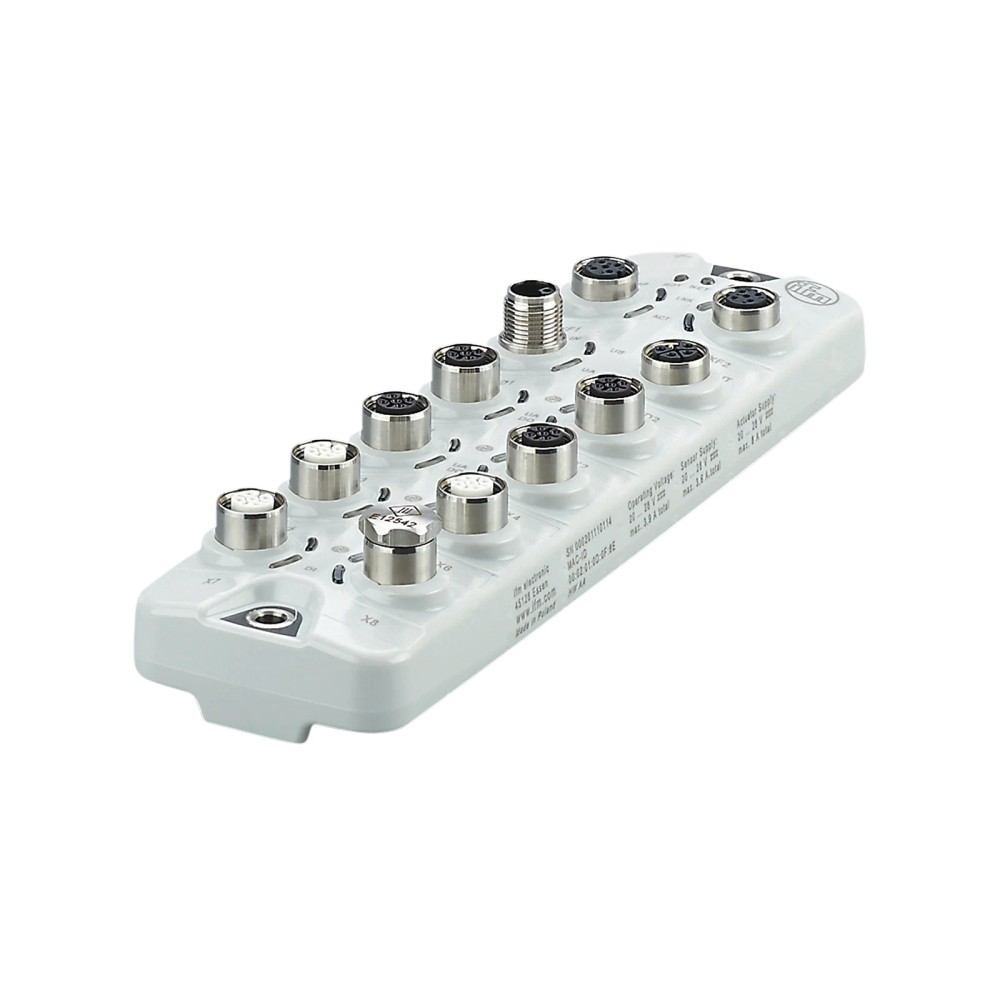

Sobre o AL1403 Mestre IO-Link IFM - Interface PROFINET 12 Entradas/Saídas
O AL1403 da IFM é um Mestre IO-Link projetado para a integração eficiente de sensores e atuadores inteligentes em redes industriais PROFINET. Equipado com 12 entradas e 12 saídas digitais, ele facilita a troca de dados entre o campo e o sistema de controle. Destaca-se por sua robustez com proteção IP69K e suporte a Ethernet industrial.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | AL1403 |
| Marca | IFM |
| Protocolo | PROFINET |
| Entradas Digitais | 12 |
| Saídas Digitais | 12 |
| Grau de Proteção | IP65/IP66/IP67/IP69K |

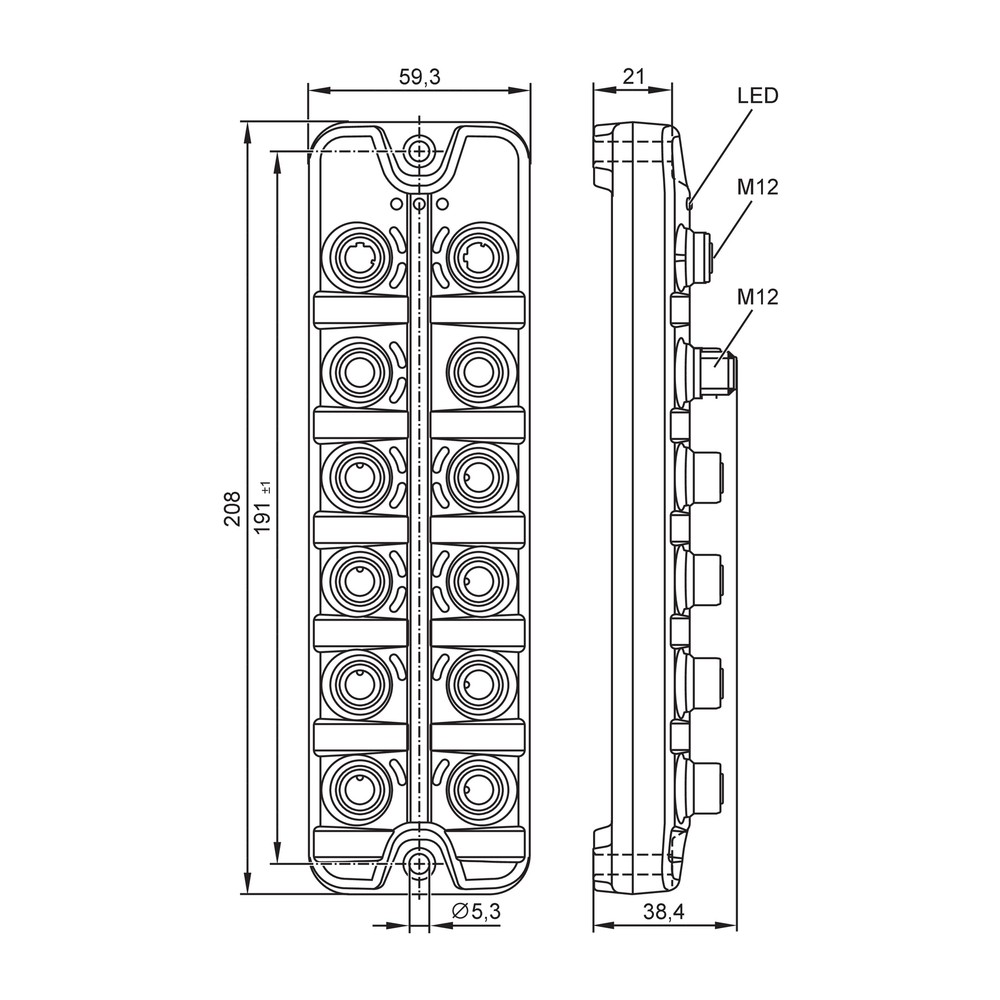

| Dimensões | 208 x 59,3 x 38,4 mm |
| Peso | 434,8 g |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Automação industrial que utiliza protocolo PROFINET.
- Sistemas que exigem alta densidade de pontos digitais (12 entradas/12 saídas).
- Ambientes industriais que necessitam de grau de proteção IP65, IP66, IP67 ou IP69K.
⚠ Considere outro se precisa de:
- Ambientes com interferência eletromagnética extrema sem blindagem adequada nos cabos.
- Aplicações que não suportem o protocolo de comunicação PROFINET/Ethernet.
- Instalação em áreas externas sem proteção contra raios UV ou impactos mecânicos diretos não previstos.
APLICAÇÕES E USO
- Integração de sensores inteligentes em linhas de montagem automatizadas.
- Monitoramento de diagnósticos de sensores em tempo real via rede PROFINET.
- Aplicações em ambientes de lavagem industrial (graças ao grau IP69K).
COMO ESCOLHER
Antes de comprar o AL1403 Mestre IO-Link IFM - Interface PROFINET 12 Entradas/Saídas, verifique estes pontos:
Escolha quando
Se sua infraestrutura de automação é baseada em redes PROFINET e você precisa de um ponto de coleta robusto para sensores IO-Link e sinais digitais.
Evite quando
Se a rede de campo for baseada em tecnologias diferentes como EtherCAT ou Modbus TCP, a menos que existam gateways ou conversores específicos (neste caso, o AL1403 não é a escolha nativa).
ESPECIFICAÇÕES TÉCNICAS
| Comunicação e Interface | ||
|---|---|---|
| Tipo de Produto | IO-Link Master | Classificação funcional do hardware. |
| Interface de Comunicação | PROFINET, Ethernet, IO-Link | Protocolos suportados nativamente. |
| I/O Digital | ||
|---|---|---|
| Entradas Digitais | 12 | Quantidade de pontos de entrada disponíveis para sinais digitais. |
| Saídas Digitais | 12 | Quantidade de pontos de saída disponíveis para controle de atuadores. |
| Dados Mecânicos | ||
|---|---|---|
| Grau de Proteção | IP65, IP66, IP67, IP69K | Resistência a entrada de sólidos e líquidos; IP69K requer uso de tampas de aço inoxidável. |
| Dimensões | 208 x 59,3 x 38,4 mm | Dimensões físicas do invólucro para planejamento de montagem. |
COMPATIBILIDADE
Comunicação
• PROFINET
• Ethernet
• IO-Link
Conexões
Elétrica
Conexão de alimentação e rede via conectores industriais padronizados.
Processo
Conectores M12 standard para IO-Link e I/O digital.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambiente com lavagem de alta pressão | ✓ | O produto possui proteção IP69K quando utilizado com tampas de proteção adequadas. |
| Rede baseada em EtherCAT | ✗ | O protocolo de comunicação nativo do AL1403 é PROFINET. |
INSTALAÇÃO
Como instalar o AL1403 Mestre IO-Link IFM - Interface PROFINET 12 Entradas/Saídas
- Verifique a tensão de alimentação e certifique-se de que a rede PROFINET está desenergizada.
- Fixe o módulo AL1403 na superfície de montagem utilizando a furação dimensional correta.
- Conecte os cabos de rede Ethernet/PROFINET nas portas dedicadas do módulo.
- Conecte os sensores IO-Link e dispositivos digitais às portas de I/O correspondentes.
- Aplique as tampas de proteção de aço inoxidável se a aplicação exigir classificação IP69K.
- Realize a configuração lógica no controlador (CLP) importando o arquivo GSDML oficial.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O mestre não é reconhecido na rede PROFINET. | Falha na definição da configuração GSDML no CLP. | Verifique se o arquivo GSDML correto foi importado no software de engenharia. |
| LEDs de status indicam falha ou oscilação na conexão. | Conector mal encaixado ou entrada de umidade. | Inspecione visualmente o estado dos conectores e a vedação. |
| Dispositivo reiniciando ou sem resposta. | Tensão de alimentação insuficiente ou fora da faixa nominal. | Meça a tensão na entrada do bloco de alimentação do mestre. |
| Saída desativada ou falha por sobrecarga. | Excesso de carga nas saídas digitais. | Verifique a corrente consumida pelos atuadores conectados. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o Mestre IO-Link IFM AL1403 e para que serve?
O AL1403 é um Mestre IO-Link com interface PROFINET, projetado para integrar dispositivos IO-Link em redes de automação industrial, permitindo a comunicação entre sensores inteligentes e controladores.
O que acompanha o produto na embalagem?
O pacote inclui o módulo Mestre IO-Link AL1403. Cabos de conexão, conectores e acessórios de fixação devem ser adquiridos separadamente conforme a necessidade da aplicação.
O AL1403 pode ser utilizado em qualquer ambiente industrial?
Este dispositivo não é adequado para ambientes onde a temperatura de operação exceda os limites definidos pelo fabricante no datasheet ou onde a proteção IP69K seja estritamente necessária sem o uso das tampas de proteção de aço inoxidável adequadas.
Existem restrições de rede para a utilização deste mestre IO-Link?
O produto é exclusivo para redes de comunicação baseadas em PROFINET e Ethernet. Não é compatível com protocolos legados de barramento de campo que não suportem essas interfaces, como Profibus DP ou Modbus RTU direto sem um gateway intermediário.
O que pode estar causando a perda de comunicação entre o mestre e o CLP?
Sintomas como falha na comunicação com o CLP ou perda intermitente de dados do sensor podem indicar falhas na fiação ou na configuração do arquivo GSDML no controlador.
Como diagnosticar uma falha de conexão no dispositivo?
Verifique a integridade dos cabos, as conexões físicas nas portas de comunicação e certifique-se de que os LEDs de status do módulo indicam uma falha ativa (geralmente via código de cores definido no manual).
Como decidir entre este Mestre IO-Link e outros modelos da linha IFM?
A escolha depende da arquitetura de rede do seu projeto. O AL1403 é otimizado para topologias PROFINET, enquanto outros modelos podem ser necessários para EtherCAT ou EtherNet/IP.
É melhor utilizar uma solução de I/O centralizada ou distribuir com o Mestre IO-Link AL1403?
Sim, a utilização de peças avulsas (sensores IO-Link e mestre) permite uma arquitetura escalável e manutenção mais ágil em comparação com sistemas de I/O convencionais centralizados.
Quais cuidados devo ter ao instalar o AL1403?
Para instalação, certifique-se de realizar o aterramento correto conforme o manual de instruções e utilize conectores compatíveis para garantir o grau de proteção IP67 ou IP69K.
Qual a procedência deste equipamento?
O faturamento é realizado diretamente pela IFM ELECTRONIC LTDA., garantindo procedência e suporte oficial ao produto.
GLOSSÁRIO TÉCNICO
IO-Link
Protocolo de comunicação industrial ponto-a-ponto para sensores e atuadores, permitindo troca de dados cíclicos e acíclicos.
PROFINET
Padrão de rede baseado em Ethernet industrial para automação, utilizado para troca de dados entre controladores e dispositivos de campo.
IP69K
Grau de proteção contra entrada de poeira e alta pressão/temperatura de água, ideal para indústria alimentícia.
GSDML
Arquivo de descrição de dispositivo em linguagem XML necessário para integrar o mestre no ambiente de engenharia do controlador PROFINET.
Mestre IO-Link
Gateway que atua como interface entre os dispositivos sensores IO-Link e o barramento de campo (Fieldbus).
