Mestre IO-Link ifm AL1352 - Interface IoT 8 Portas

Pré-visualizar: AL1352 IFM - Mestre IO-Link ifm Interface IoT industrial 8 Portas IP67

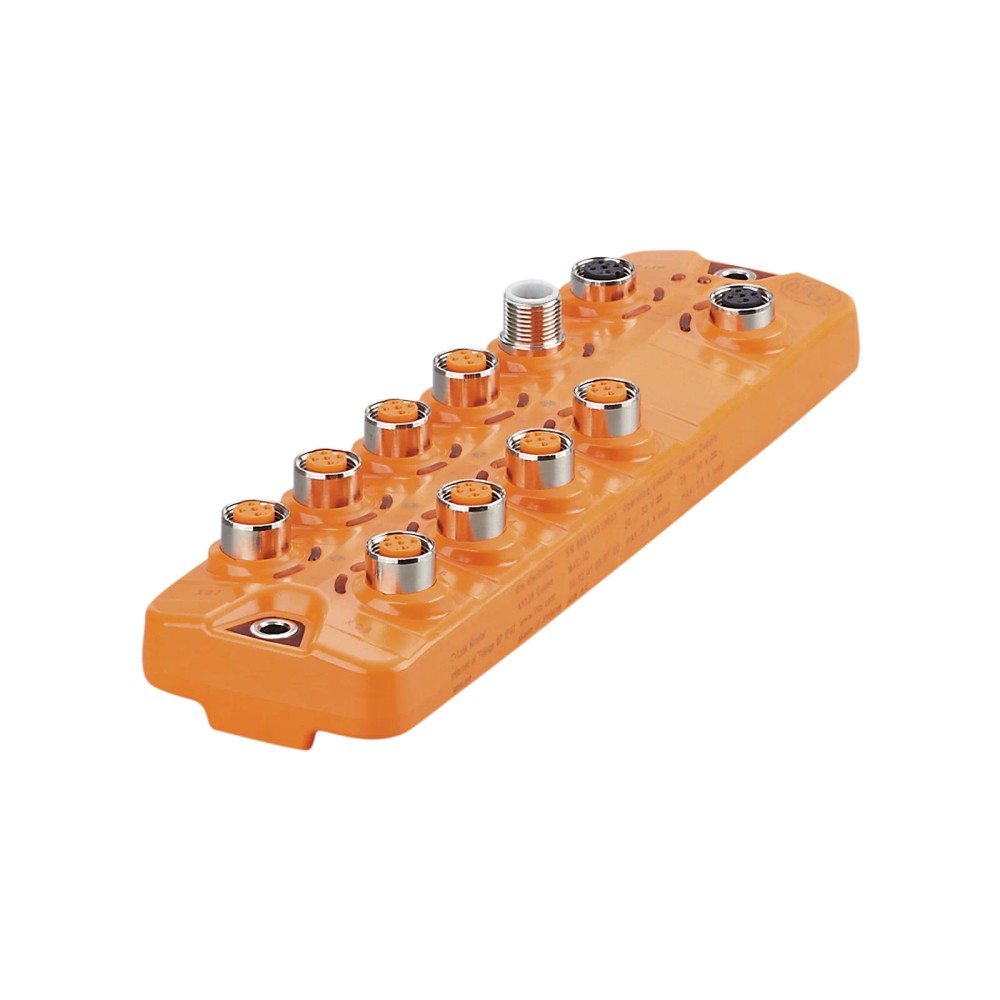

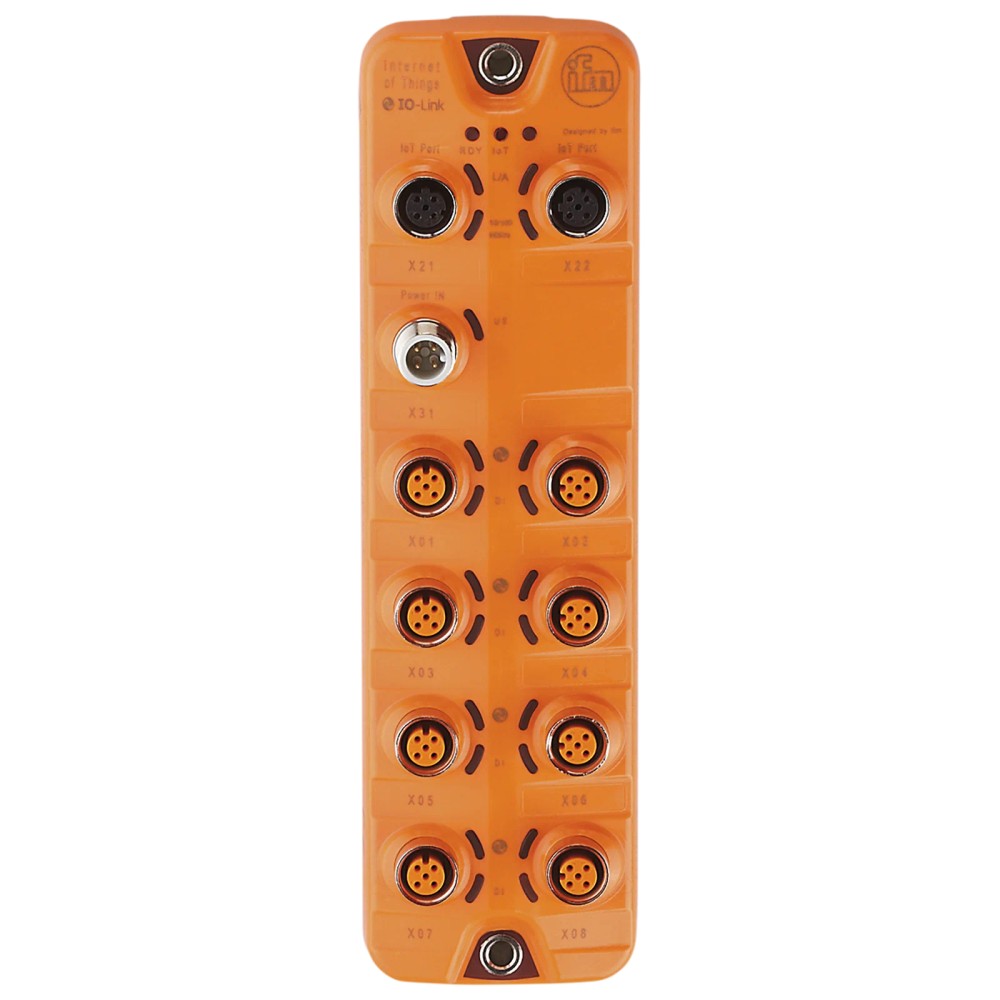

AL1352 IFM - Mestre IO-Link ifm Interface IoT industrial 8 Portas IP67

Imagem meramente ilustrativa

R$ 4.444,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1352
EAN: 4021179316736
NCM do produto: 85176299

Destaques do Produto Número de portas IO-Link...mais

Fechar menu

Saiba mais sobre: "AL1352 IFM - Mestre IO-Link ifm Interface IoT industrial 8 Portas IP67"

Destaques do Produto

Número de portas IO-Link

8 portas Classe A

Comunicação

Ethernet, IO-Link e MQTT JSON

Alimentação

20...30 V DC

Entradas e saídas digitais

16 entradas e 8 saídas

Conexões de rede

2 x M12 D-coded para Ethernet

Ambiente de instalação

IP65/IP66/IP67; -25...60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Mestre IO-Link ifm AL1352 com interface IoT, 8 portas Classe A, IP65/IP66/IP67

O ifm AL1352 é um mestre IO-Link com interface IoT para conexão de dispositivos IO-Link em aplicações de campo. Possui 8 portas Classe A, comunicação Ethernet e IO-Link e suporta o protocolo MQTT JSON. Cada porta oferece até 2 entradas digitais e 1 saída digital, com proteção IP65, IP66 e IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Mestre IO-Link com interface IoT
Portas IO-Link	8 portas Classe A
Entradas digitais	16; configuráveis
Saídas digitais	8
Comunicação	Ethernet, IO-Link e MQTT JSON
Conexões elétricas	IO-Link: 8 x M12 A-coded, 4 contatos; Ethernet: 2 x M12 D-coded, 4 contatos; alimentação: 1 x M12 A-coded, 4 contatos
Tensão de operação	20...30 V DC (US; SELV/PELV)
Grau de proteção	IP65, IP66 e IP67
Temperatura ambiente de operação	-25...60 °C
Dimensões e peso	208 x 59,3 x 38,4 mm; 397 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de campo que requerem a conexão de até 8 dispositivos IO-Link Classe A ao mestre.
Instalações que utilizam Ethernet e precisam da comunicação MQTT JSON indicada na ficha.
Montagem em ambiente com temperatura de operação entre -25 e 60 °C e requisitos de proteção IP65, IP66 ou IP67, conforme as condições de instalação e conexão.

⚠ Considere outro se precisa de:

Não selecionar quando a alimentação disponível estiver fora da faixa de 20...30 V DC.
Não selecionar quando a aplicação exigir mais de 8 portas IO-Link neste dispositivo.
Não assumir compatibilidade com protocolos ou tipos de conexão diferentes dos especificados; confirme os requisitos do sistema no datasheet antes da integração.

APLICAÇÕES E USO

Aplicação explicitamente indicada: módulo de E/S para aplicações de campo. O equipamento oferece 8 portas IO-Link Classe A para conexão de dispositivos compatíveis.
Integração em rede Ethernet 10Base-T ou 100Base-TX, com comunicação MQTT JSON conforme os protocolos e padrões listados na ficha.
Uso em instalações com temperatura ambiente de operação entre -25 e 60 °C e requisitos de proteção IP65, IP66 ou IP67, desde que a montagem e as conexões mantenham as condições especificadas.
A ficha não identifica sensores específicos, topologia de rede, aplicação de processo ou compatibilidade com protocolos adicionais; confirmar esses requisitos no datasheet e no projeto de automação.

COMO ESCOLHER

Antes de comprar o Mestre IO-Link ifm AL1352 com interface IoT, 8 portas Classe A, IP65/IP66/IP67, verifique estes pontos:

Escolha o AL1352 quando

A aplicação requer até 8 portas IO-Link Classe A, comunicação Ethernet e MQTT JSON, alimentação de 20...30 V DC e operação entre -25 e 60 °C.

Considere outra configuração quando

A instalação exigir mais de 8 portas, alimentação fora da faixa especificada ou uma conexão ou protocolo não listado para o AL1352. A ficha disponível não identifica modelos alternativos; compare os requisitos com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Mestre IO-Link com interface IoT	Classificação do dispositivo conforme a ficha do produto.
Descrição	Kit inicial mestre IO-Link DataLine	Descrição fornecida nos dados básicos do anúncio.
Aplicação	Módulo E/S para aplicações de campo	Aplicação informada para o produto.
Interface	IoT	Interface indicada nos dados básicos do anúncio.
Categoria	Comunicação industrial	Categoria do produto no anúncio.

Alimentação e dados elétricos
Tensão de operação	20...30 V DC (US; para SELV/PELV)	Faixa de alimentação indicada pelo fabricante.
Consumo de corrente	300...3900 mA (US)	Faixa informada na ficha; considerar a condição US indicada.
Capacidade total de carga da alimentação dos sensores US	3,6 A	Capacidade total especificada para US.
Classe de proteção	III	Classificação de proteção elétrica indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada para o produto; consultar o datasheet para condições detalhadas.

Entradas e saídas
Quantidade total de entradas e saídas	16; configuráveis	Quantidade total indicada, com configuração possível.
Quantidade de entradas digitais	16 (8 portas IO-Link Classe A x 2)	Quantidade informada por porta Classe A.
Entradas digitais com resistência contra curto-circuito	Sim	Proteção declarada para as entradas digitais.
Nível de comutação Low	0...5 V	Faixa de nível lógico baixo especificada.
Nível de comutação High	11...30 V	Faixa de nível lógico alto especificada.
Quantidade de saídas digitais	8 (8 portas IO-Link Classe A x 1)	Uma saída digital por porta Classe A, conforme ficha.
Carga de corrente máxima por saída	300 mA	Limite de corrente especificado por saída.

Interfaces e comunicação
Interface de comunicação	Ethernet; IO-Link	Interfaces de comunicação declaradas.
Revisão IO-Link	1.1	Revisão IO-Link informada na ficha.
Modos de transferência do mestre IO-Link	COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)	Modos e taxas de transferência IO-Link especificados.
Quantidade de portas Classe A	8	Número de portas Classe A do mestre.
Conexão elétrica - IO-Link	8 x M12; codificação A; 4 contatos; vedação FKM	Conexões de campo especificadas para IO-Link.
Conexão elétrica - Ethernet	2 x M12; codificação D; 4 contatos; vedação FKM	Conexões Ethernet especificadas.
Padrão de transmissão Ethernet	10Base-T; 100Base-TX	Padrões Ethernet indicados.
Taxa de transmissão	10 MBit/s; 100 MBit/s	Taxas correspondentes aos padrões Ethernet informados.
Protocolo de comunicação	MQTT JSON	Protocolo indicado nos dados técnicos.
Protocolo de segurança	HTTPS	Protocolo de segurança informado.
Conexão elétrica - fontes de alimentação	1 x M12; codificação A; 4 contatos	Conexão de alimentação especificada.
Configuração de fábrica - endereço IP	169.254.x.x	Endereço IP de fábrica informado.
Configuração de fábrica - máscara de sub-rede	255.255.0.0	Máscara de sub-rede de fábrica informada.
Configuração de fábrica - endereço IP do gateway	0.0.0.0	Endereço de gateway de fábrica informado.
Função de alimentação em série	Interface de barramento de campo	Função descrita na ficha.

Condições ambientais e proteção
Grau de proteção	IP65; IP66; IP67	Graus declarados; a proteção efetiva depende da instalação e do acoplamento correto das conexões.
Grau de proteção NEMA 250	6P	Classificação indicada na ficha.
Temperatura ambiente de operação	-25...60 °C	Faixa de operação informada.
Temperatura de armazenamento	-25...85 °C	Faixa de armazenamento informada.
Umidade relativa máxima do ar	90 %	Limite informado na ficha.
Grau de sujidade	2	Grau de sujidade declarado.
Resistência a choques	DIN EN 60068-2-27	Norma de referência indicada para resistência a choques.
Resistência a vibrações	DIN EN 60068-2-64:2009-04; DIN EN 60068-2-6:2008-10	Normas de referência indicadas para vibrações.
Compatibilidade com fluidos químicos	ISO 16750-5: AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1: AA	Condições e classificações químicas listadas na ficha; validar a substância e as condições específicas no documento do fabricante.
EMC	EN 61000-6-2; EN 61000-6-4	Normas EMC declaradas.

Dados mecânicos e construção
Formato do invólucro	Retangular	Formato indicado na ficha.
Dimensões	208 x 59,3 x 38,4 mm	Dimensões externas informadas.
Peso	397 g	Peso indicado nos dados técnicos.
Tipo de montagem	Montagem na parede traseira	Método de montagem especificado.
Materiais	Invólucro: PA laranja; soquete: latão niquelado	Materiais declarados para invólucro e soquete.
Material da vedação	FKM	Material especificado para as vedações das conexões indicadas.
MTTF	92 anos	Valor de MTTF informado; não representa vida útil garantida.

Dados comerciais e identificação
Marca	ifm	Marca informada no anúncio.
Modelo/SKU/Part Number	AL1352	Identificador do produto.
GTIN	4021179316736	Código de identificação comercial.
NCM	8517.62.99	Classificação fiscal fornecida na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; modos de transferência COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).

• Ethernet 10Base-T e 100Base-TX, com taxa de transmissão de 10 ou 100 MBit/s.

• Protocolo MQTT JSON.

• Protocolo de segurança HTTPS.

Conexões

Elétrica Conexões indicadas na ficha: IO-Link por 8 x M12, codificação A, 4 contatos, vedação FKM; Ethernet por 2 x M12, codificação D, 4 contatos, vedação FKM; alimentação por 1 x M12, codificação A, 4 contatos. Alimentação de 20...30 V DC, para SELV/PELV. Verifique a pinagem no datasheet antes da ligação; não se infere compatibilidade mecânica apenas pelo tipo de conector.

Processo Módulo de E/S para aplicações de campo, com 8 portas IO-Link Classe A. A ficha não especifica uma conexão de processo mecânica para sensores ou atuadores; a compatibilidade de cada dispositivo depende da interface elétrica, do protocolo e dos requisitos do sistema.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conectar dispositivos IO-Link às 8 portas Classe A disponíveis, respeitando a revisão e os modos suportados.	✓	A ficha informa 8 portas Classe A, IO-Link revisão 1.1 e modos COM1, COM2 e COM3.
Integrar a rede por Ethernet 10Base-T ou 100Base-TX.	✓	Esses padrões Ethernet e duas conexões M12 D-coded estão especificados.
Alimentar o mestre com 24 V DC dentro da faixa de 20...30 V DC, usando circuito SELV/PELV.	✓	A tensão indicada é de 20...30 V DC para SELV/PELV; 24 V DC está dentro dessa faixa.
Operar fora da faixa de tensão de 20...30 V DC.	✗	A alimentação informada para o produto é 20...30 V DC.
Usar em ambiente entre -25 e 60 °C, respeitando as condições de instalação e conexão.	✓	Essa é a faixa de temperatura ambiente de operação indicada.
Conectar diretamente dispositivos que exijam um protocolo diferente dos informados.	✗	A ficha identifica IO-Link, Ethernet e MQTT JSON, mas não confirma suporte aos demais protocolos.

INSTALAÇÃO

Como instalar o Mestre IO-Link ifm AL1352 com interface IoT, 8 portas Classe A, IP65/IP66/IP67

Confirme no datasheet que a alimentação disponível está entre 20 e 30 V DC e atende às condições SELV/PELV especificadas.
Planeje a montagem na parede traseira usando as dimensões do produto e o desenho em escala.
Conecte a alimentação à conexão M12 A-coded de 4 contatos, observando a pinagem no datasheet.
Conecte a rede Ethernet às conexões M12 D-coded de 4 contatos; selecione cabeamento compatível com 10Base-T ou 100Base-TX.
Conecte os dispositivos IO-Link às portas M12 A-coded e confirme a compatibilidade de cada dispositivo e modo de comunicação.
Antes de energizar, verifique o assentamento das conexões e as condições necessárias para manter o grau de proteção da instalação; configure a comunicação conforme o projeto.

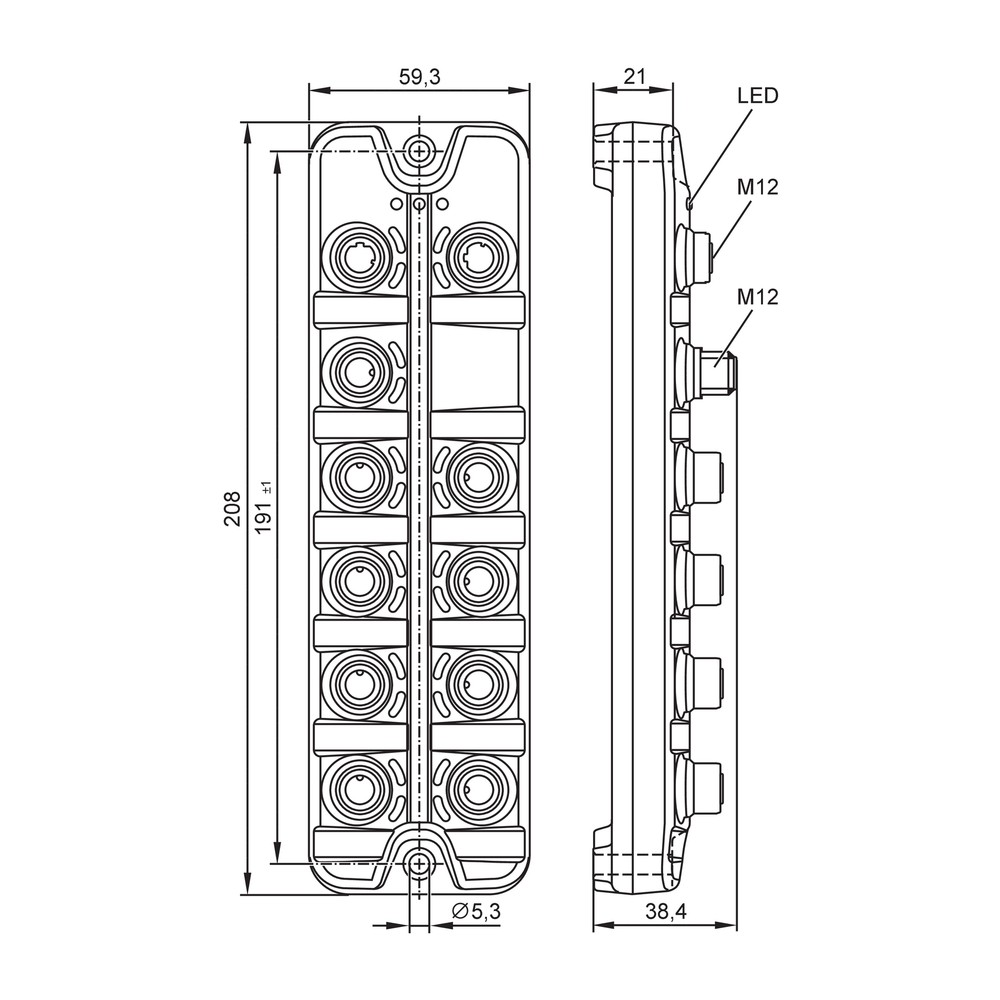

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O mestre não inicia ou reinicia durante a operação.	Alimentação fora da faixa especificada ou queda de tensão sob carga.	Meça a tensão na conexão de alimentação durante a operação e confirme que permanece entre 20 e 30 V DC, dentro das condições SELV/PELV.
Um dispositivo conectado não estabelece comunicação IO-Link.	Conexão incorreta, incompatibilidade de comunicação ou configuração inadequada do dispositivo.	Confira a ligação na porta M12 A-coded, a pinagem no datasheet e a compatibilidade com IO-Link revisão 1.1 e os modos COM suportados.
A rede Ethernet não estabelece conexão.	Cabeamento, conexão ou configuração de rede incompatível com a interface utilizada.	Verifique os conectores M12 D-coded, a configuração de rede e o uso de 10Base-T ou 100Base-TX.
O grau de proteção esperado não é mantido na instalação.	Conexões ou vedação não assentadas corretamente, ou condições de instalação diferentes das especificadas.	Inspecione o acoplamento das conexões e as vedações FKM; compare a montagem com as instruções do datasheet antes de atribuir falha ao módulo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL1352 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL1352 e para quem ele serve?

É um mestre IO-Link com interface IoT destinado a aplicações de campo que precisam conectar dispositivos IO-Link e integrá-los por Ethernet. A ficha especifica 8 portas Classe A e comunicação MQTT JSON.

Quantas entradas e saídas digitais ele oferece?

A ficha informa 16 entradas digitais e 8 saídas digitais. As entradas e saídas totais são indicadas como configuráveis.

Quais conectores são usados para IO-Link, Ethernet e alimentação?

IO-Link usa 8 conexões M12 A-coded de 4 contatos; Ethernet usa 2 M12 D-coded de 4 contatos; e a alimentação usa 1 M12 A-coded de 4 contatos. Consulte o datasheet para a pinagem.

O que acompanha o AL1352?

A ficha informa uma peça por embalagem, mas não relaciona acessórios ou itens adicionais incluídos. Confirme o conteúdo fornecido com o fabricante antes da compra.

Posso usar este produto com alimentação fora de 20 a 30 V DC?

A ficha especifica alimentação de 20...30 V DC para SELV/PELV. Não há suporte documentado para operação fora dessa faixa.

Ele é indicado para uma aplicação que exige mais de 8 portas IO-Link?

O AL1352 possui 8 portas Classe A. A ficha não informa expansão de portas; para uma necessidade superior, confirme outra configuração com o fabricante.

O mestre liga, mas um sensor IO-Link não comunica. O que verifico antes de trocar o módulo?

Confira a conexão M12 A-coded, a pinagem no datasheet e se o dispositivo é compatível com IO-Link e com os modos de transferência suportados. Verifique também a configuração da porta e do dispositivo.

A Ethernet não conecta; como diferencio falha de cabeamento de configuração?

Verifique primeiro os conectores M12 D-coded e o cabeamento Ethernet, depois confirme a configuração da rede e o padrão 10Base-T ou 100Base-TX. A ficha não permite atribuir o sintoma a uma causa única sem esses testes.

Devo escolher este mestre ou comprar portas IO-Link avulsas?

Escolha o AL1352 quando precisar de um mestre com 8 portas IO-Link Classe A, Ethernet e MQTT JSON. A ficha não descreve módulos de expansão ou portas avulsas compatíveis; confirme essa possibilidade com o fabricante.

Que cuidados devo tomar na instalação para preservar a proteção IP?

Monte o equipamento na parede traseira e confira o assentamento das conexões e vedações antes da operação. Consulte o datasheet para instruções detalhadas e pinagem; o grau de proteção depende das condições de instalação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação indicada para as portas Classe A do mestre. (Ref.: revisão IO-Link 1.1)

Classe A

Classificação das portas IO-Link informada para as 8 conexões do produto. (Ref.: quantidade de portas Classe A: 8)

MQTT JSON

Protocolo de comunicação listado para o AL1352. (Ref.: protocolo de comunicação MQTT JSON)

10Base-T / 100Base-TX

Padrões de transmissão Ethernet especificados para a interface de rede. (Ref.: padrão de transmissão Ethernet)

IP67

Um dos graus de proteção declarados para o produto; sua manutenção depende da instalação e do acoplamento das conexões. (Ref.: grau de proteção IP65, IP66, IP67)
