Mestre IO-Link IFM AL1342 - Modbus TCP 8 Portas

Pré-visualizar: AL1342 IFM - Mestre IO-Link ifm Automação industrial Modbus TCP 8 Portas

AL1342 IFM - Mestre IO-Link ifm Automação industrial Modbus TCP 8 Portas

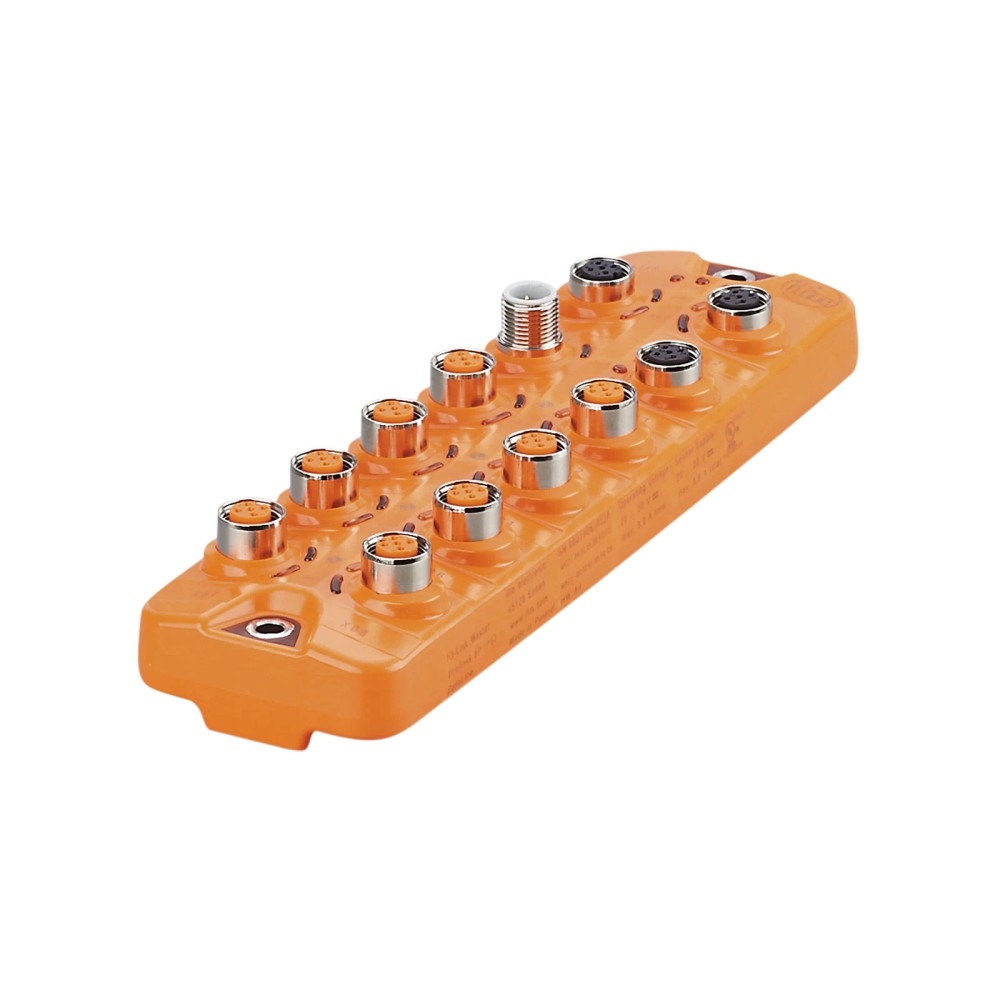

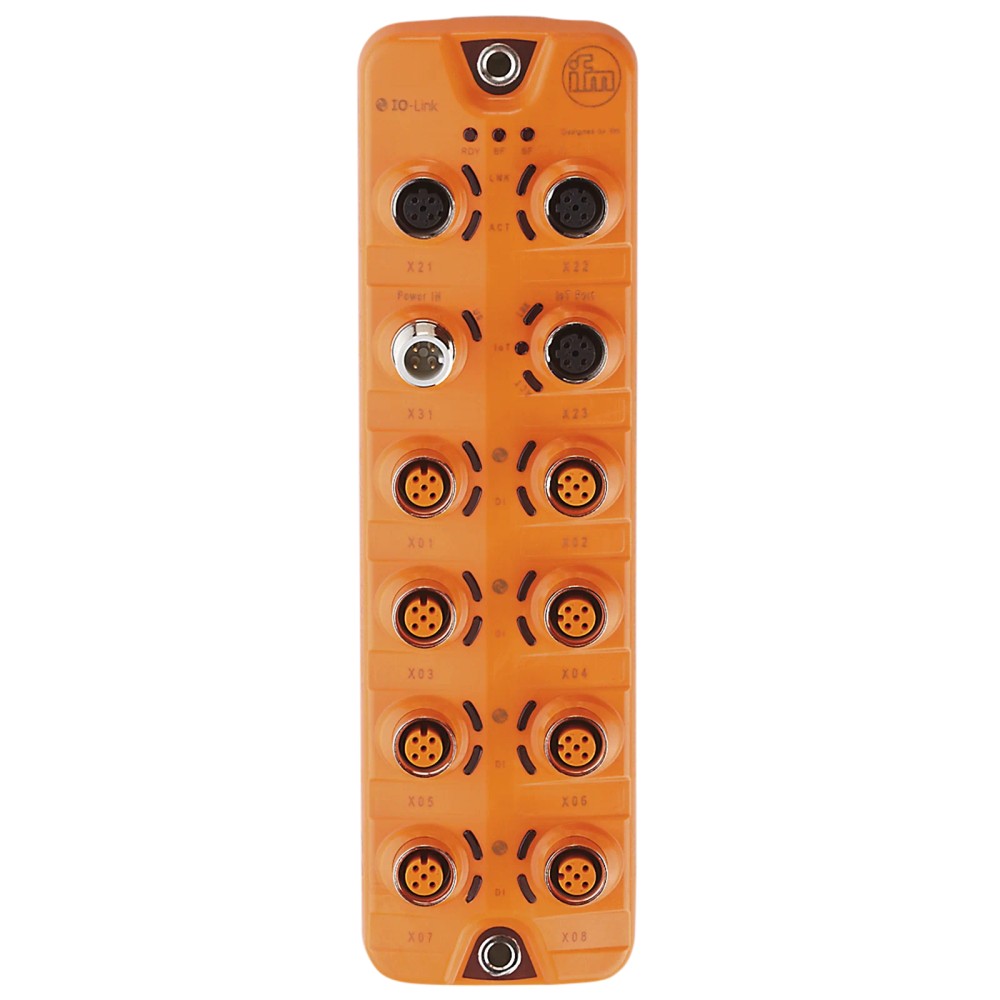

Imagem meramente ilustrativa

R$ 4.585,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1342
EAN: 4021179312325
NCM do produto: 85176299

Destaques do Produto Portas Classe A 8...mais

Fechar menu

Saiba mais sobre: "AL1342 IFM - Mestre IO-Link ifm Automação industrial Modbus TCP 8 Portas"

Destaques do Produto

Portas Classe A

Comunicação Ethernet

Modbus TCP e MQTT JSON

Entradas digitais

Saídas digitais

Tensão de operação

20 a 30 V DC

Proteção do invólucro

IP65, IP66 e IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Mestre IO-Link ifm AL1342 com interface Modbus TCP e MQTT JSON, 8 portas Classe A

O ifm AL1342 é um mestre IO-Link para aplicações de campo, com interface Modbus TCP e protocolo MQTT JSON. Possui 8 portas Classe A, 16 entradas digitais e 8 saídas digitais. Seu invólucro tem proteção IP65, IP66 e IP67, e a faixa de tensão de operação é de 20 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Mestre IO-Link
Modelo / SKU	AL1342
Interface de comunicação	Modbus TCP; Ethernet; IO-Link
Protocolo Ethernet IoT	MQTT JSON
Portas IO-Link Classe A	8
Entradas digitais	16
Saídas digitais	8
Tensão de operação	20 a 30 V DC
Grau de proteção	IP65, IP66 e IP67
Dimensões	208 × 59,3 × 38,4 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de campo que necessitam de mestre IO-Link com 8 portas Classe A e comunicação Modbus TCP.
Instalações que utilizem comunicação MQTT JSON pela interface Ethernet IoT.
Sistemas cuja alimentação esteja entre 20 e 30 V DC e cujas condições ambientais estejam dentro dos limites especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a tensão de alimentação disponível estiver fora da faixa de 20 a 30 V DC.
Não selecionar quando a aplicação exigir mais de 8 portas Classe A, 16 entradas digitais ou 8 saídas digitais neste módulo.
A ficha não informa compatibilidade com protocolos diferentes dos especificados; confirme no datasheet do fabricante antes de integrar outro protocolo.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: módulo de E/S para aplicações de campo, com comunicação Modbus TCP e MQTT JSON.
Uso em redes Ethernet 10/100 Mbit/s que utilizem Modbus TCP ou MQTT JSON, respeitando os padrões de transmissão indicados na ficha.
Possibilidade de integração de dispositivos IO-Link revisão 1.1 nas 8 portas Classe A; a compatibilidade de cada dispositivo deve ser confirmada individualmente.
A operação está especificada para temperatura ambiente de -25 a 60 °C, alimentação de 20 a 30 V DC e umidade relativa de até 90%. A adequação às condições de exposição deve considerar os graus de proteção declarados e as instruções do fabricante.

COMO ESCOLHER

Antes de comprar o Mestre IO-Link ifm AL1342 com interface Modbus TCP e MQTT JSON, 8 portas Classe A, verifique estes pontos:

Escolha o AL1342 quando

A aplicação exigir um mestre IO-Link com 8 portas Classe A, comunicação Modbus TCP e MQTT JSON, alimentação entre 20 e 30 V DC e montagem na parede traseira.

Avalie outra configuração quando

A quantidade de portas, entradas ou saídas requerida exceder as capacidades informadas para este modelo. Compare os requisitos do sistema com os dados do datasheet antes de selecionar outro equipamento.

Confirme as condições de instalação

Verifique tensão, conexões M12, limites de temperatura e condições de proteção requeridas pela aplicação. A ficha não especifica IODD nem compatibilidade universal com dispositivos de terceiros.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Mestre IO-Link com interface Modbus TCP	Identificação do equipamento conforme a ficha do produto.
Descrição do anúncio	Kit inicial mestre IO-Link DataLine	Descrição informada nos dados básicos do anúncio; conteúdo detalhado do kit não especificado.
Aplicação	Módulo de E/S para aplicações de campo	Aplicação declarada na ficha.
Marca	ifm	Fabricante indicado no anúncio.
SKU / Part Number	AL1342	Código do modelo.
GTIN	4021179312325	Identificador comercial informado.

Interfaces e comunicação
Interface de comunicação	Ethernet; IO-Link	Interfaces indicadas na ficha.
Protocolo Ethernet Modbus TCP	Modbus TCP	Protocolo de comunicação declarado.
Protocolo Ethernet IoT	MQTT JSON	Protocolo IoT declarado.
Protocolo de segurança	HTTPS	Protocolo indicado na ficha; funções e configuração devem ser consultadas no manual.
Taxa de transmissão Ethernet Modbus TCP	10 Mbit/s; 100 Mbit/s	Taxas informadas para a interface Modbus TCP.
Padrão de transmissão Ethernet Modbus TCP	10Base-T; 100Base-TX	Padrões Ethernet informados para Modbus TCP.
Taxa de transmissão Ethernet IoT	10 Mbit/s; 100 Mbit/s	Taxas informadas para Ethernet IoT.
Padrão de transmissão Ethernet IoT	10Base-T; 100Base-TX	Padrões Ethernet informados para Ethernet IoT.
Revisão IO-Link	1.1	Revisão declarada para a comunicação IO-Link.
Tipo de transferência IO-Link	COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)	Taxas de transferência IO-Link indicadas.

Dados elétricos e alimentação
Tensão de operação	20 a 30 V DC (US; para SELV/PELV)	Faixa de alimentação especificada.
Consumo de corrente	300 a 3900 mA (US)	Faixa informada na ficha; consultar condições de medição no datasheet.
Alimentação do sensor	US	Designação apresentada na ficha técnica.
Classe de proteção elétrica	III	Classe de proteção declarada.
Capacidade de carga total	3,6 A	Capacidade total informada; observar as condições de aplicação do fabricante.
Função de alimentação em série	Interface de barramento de campo	Função indicada na ficha.

Entradas e saídas
Quantidade total de entradas e saídas	16, configuráveis	Quantidade total indicada; configuração conforme documentação do fabricante.
Quantidade de entradas digitais	16 (8 portas Classe A × 2)	Entradas digitais informadas para as portas Classe A.
Quantidade de saídas digitais	8 (8 portas Classe A × 1)	Saídas digitais informadas para as portas Classe A.
Quantidade de portas Classe A	8	Número de portas IO-Link Classe A.
Nível de comutação Low	0 a 5 V	Faixa de nível Low especificada.
Nível de comutação High	11 a 30 V	Faixa de nível High especificada.
Carga de corrente máxima por saída	300 mA	Limite por saída indicado pelo fabricante.
Proteção contra curto-circuito	Sim	Proteção declarada para o equipamento.
Entradas digitais com resistência contra curto-circuito	Sim	Característica declarada para as entradas digitais.

Conexões elétricas
Conexão Ethernet	2 × M12; codificação D; 4 contatos; vedação FKM	Tipo e configuração dos conectores Ethernet.
Conexão das fontes de alimentação	1 × M12; codificação A; 4 contatos	Tipo e configuração do conector de alimentação.
Material da vedação	FKM	Material especificado para a vedação da conexão Ethernet.

Condições ambientais e proteção
Grau de proteção IP	IP65; IP66; IP67	Graus de proteção declarados; a adequação depende das condições de instalação e uso.
Grau de proteção NEMA	6P	Classificação NEMA informada na ficha.
Temperatura ambiente de operação	-25 a 60 °C	Limites ambientais de operação.
Temperatura de armazenamento	-25 a 85 °C	Limites de temperatura para armazenamento.
Umidade relativa máxima	90%	Limite de umidade relativa informado.
Grau de sujidade	2	Grau de sujidade especificado na ficha.
Fluidos químicos	ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA	Referências de fluidos químicos listadas pelo fabricante.
EMC	EN 61000-6-2; EN 61000-6-4	Normas EMC indicadas na ficha.
Resistência a choques	DIN EN 60068-2-27	Norma de referência declarada para resistência a choques.
Resistência a vibrações	DIN EN 60068-2-64:2009-04; DIN EN 60068-2-6:2008-10	Normas de referência declaradas para resistência a vibrações.

Dados mecânicos e montagem
Dimensões	208 × 59,3 × 38,4 mm	Dimensões externas informadas.
Peso	403 g	Peso informado no dataset do produto.
Formato do invólucro	Retangular	Formato declarado.
Material do invólucro	PA laranja	Material e cor informados.
Material do soquete	Latão niquelado	Material informado para o soquete.
Tipo de montagem	Montagem na parede traseira	Tipo de montagem declarado pelo fabricante.

Confiabilidade
MTTF	78 anos	Valor informado na ficha; não representa período de garantia.

COMPATIBILIDADE

Comunicação

• Modbus TCP por Ethernet, com transmissão 10/100 Mbit/s e padrões 10Base-T/100Base-TX.

• MQTT JSON por Ethernet IoT, com transmissão 10/100 Mbit/s e padrões 10Base-T/100Base-TX.

• IO-Link revisão 1.1; taxas de transferência COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).

Conexões

Elétrica Ethernet: 2 conectores M12, codificação D, 4 contatos e vedação FKM. Alimentação: 1 conector M12, codificação A, 4 contatos. Alimentação de operação de 20 a 30 V DC, para SELV/PELV, conforme ficha técnica. Confirme a pinagem no datasheet antes de ligar.

Processo A ficha não especifica conexão de processo mecânica. O produto é um módulo de E/S para aplicações de campo; a conexão informada é elétrica, por conectores M12 e portas IO-Link Classe A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede de automação que utiliza Modbus TCP por Ethernet 10/100 Mbit/s	✓	O equipamento declara Modbus TCP e padrões Ethernet 10Base-T/100Base-TX.
Aplicação de campo com dispositivos IO-Link compatíveis com revisão 1.1 e portas Classe A	✓	A ficha especifica revisão IO-Link 1.1 e 8 portas Classe A; a compatibilidade de cada dispositivo deve ser confirmada.
Instalação com alimentação entre 20 e 30 V DC e conectores correspondentes às conexões M12 especificadas	✓	A faixa de tensão e as conexões elétricas estão indicadas na ficha do produto.
Aplicação que requer mais de 8 portas Classe A neste mestre	✗	O modelo possui 8 portas Classe A.
Aplicação que requer alimentação fora de 20 a 30 V DC	✗	A tensão de operação informada é de 20 a 30 V DC.
Integração que exige protocolo diferente de Modbus TCP, MQTT JSON ou IO-Link	✗	A ficha consultada não declara suporte a outros protocolos; valide o requisito com o fabricante.

INSTALAÇÃO

Como instalar o Mestre IO-Link ifm AL1342 com interface Modbus TCP e MQTT JSON, 8 portas Classe A

Confirme que o modelo recebido é AL1342 e compare os requisitos da instalação com o datasheet do fabricante.
Planeje a montagem na parede traseira, considerando as dimensões de 208 × 59,3 × 38,4 mm e o acesso aos conectores.
Verifique se a alimentação disponível está dentro de 20 a 30 V DC e se atende à condição SELV/PELV indicada.
Conecte a alimentação pelo conector M12 com codificação A e 4 contatos; consulte o datasheet para a pinagem antes de energizar.
Conecte a rede Ethernet pelos conectores M12 com codificação D e 4 contatos, configurando o protocolo requerido conforme a documentação do sistema.
Conecte os dispositivos IO-Link às portas Classe A e valide comunicação, entradas e saídas durante o comissionamento.

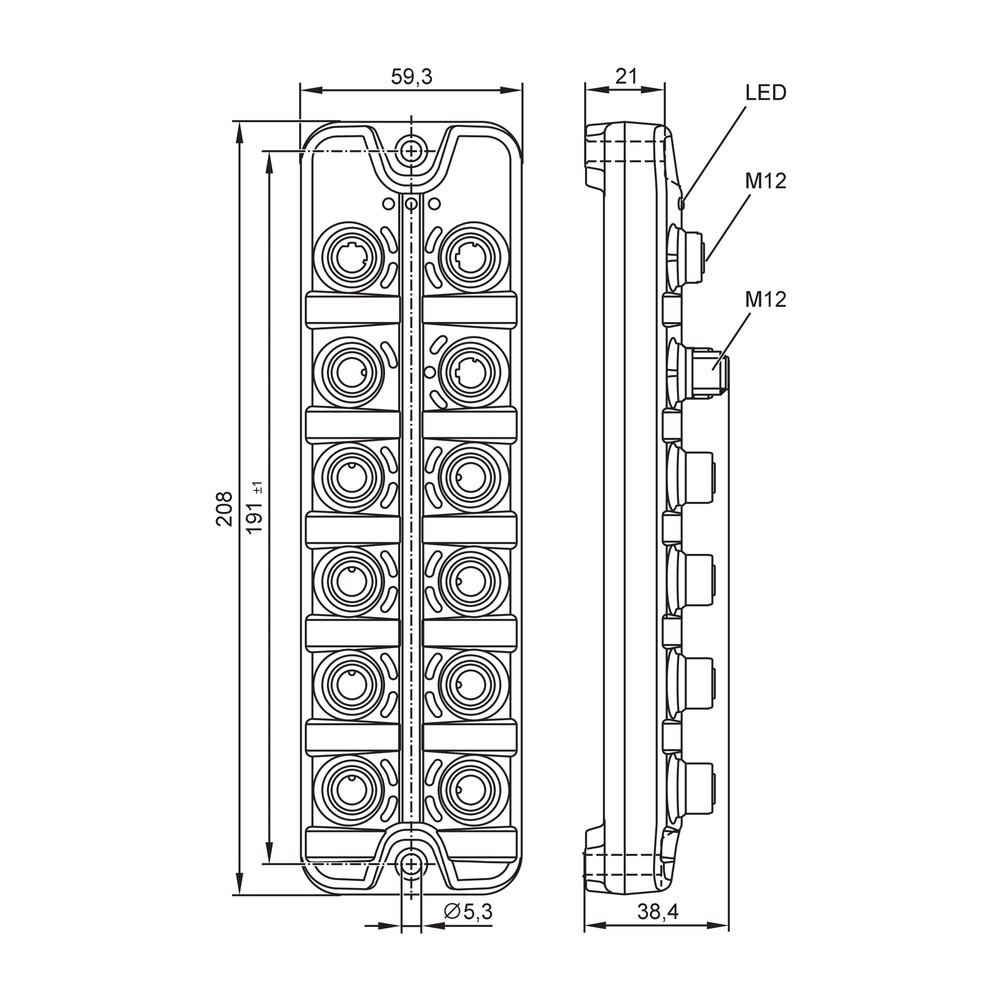

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O mestre não estabelece comunicação Ethernet.	Pode haver incompatibilidade entre a configuração de rede, o protocolo utilizado ou a conexão física.	Verifique os conectores M12, a configuração da rede e se o sistema utiliza Modbus TCP ou MQTT JSON conforme a aplicação.
Um dispositivo conectado não comunica por IO-Link.	Pode haver incompatibilidade de revisão, configuração da porta ou problema na conexão.	Confirme a conexão à porta Classe A, a configuração do dispositivo e a revisão IO-Link compatível com a ficha.
O equipamento não inicia ou reinicia durante a operação.	A alimentação pode estar fora da faixa especificada ou a instalação pode exceder as condições elétricas aplicáveis.	Meça a tensão no conector de alimentação e confirme que permanece entre 20 e 30 V DC; consulte o datasheet para as condições de carga.
Uma saída não comuta como esperado.	A carga pode exceder o limite de corrente por saída ou a ligação pode não corresponder à função configurada.	Confira a corrente da carga, respeitando o máximo de 300 mA por saída, e valide a configuração e a ligação conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet AL1342 em português (Datasheet) Desenho em escala do AL1342 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL1342 e para que tipo de sistema ele serve?

É um mestre IO-Link da ifm para aplicações de campo. Integra comunicação Modbus TCP e MQTT JSON e disponibiliza 8 portas Classe A.

O que acompanha o AL1342?

O anúncio o identifica como kit inicial mestre IO-Link DataLine, mas não detalha os itens incluídos. Confirme o conteúdo do fornecimento com o vendedor antes da compra.

O AL1342 funciona com qualquer protocolo Ethernet?

A ficha declara Modbus TCP e MQTT JSON, além de IO-Link. Ela não confirma suporte a outros protocolos, portanto valide os requisitos de integração no datasheet.

Posso usar o AL1342 com alimentação diferente de 20 a 30 V DC?

A ficha especifica operação entre 20 e 30 V DC. Não use alimentação fora dessa faixa sem confirmação expressa do fabricante.

Por que o mestre não aparece na rede?

Uma causa possível é problema na conexão física ou configuração de rede/protocolo. Verifique os conectores M12 e confirme se a rede está configurada para o protocolo previsto.

O que verificar se uma saída digital não aciona a carga?

Confira a ligação e a configuração da saída, além da corrente da carga. A ficha limita cada saída a 300 mA.

É melhor comprar este kit ou montar o sistema com peças avulsas?

O anúncio identifica o AL1342 como kit inicial, mas não informa os itens incluídos. Compare o conteúdo confirmado do fornecimento com os componentes já disponíveis na instalação antes de decidir.

Quando devo escolher o AL1342 em vez de outro mestre IO-Link?

Escolha-o se os requisitos incluírem 8 portas Classe A, Modbus TCP ou MQTT JSON e alimentação de 20 a 30 V DC. Se a quantidade de portas ou os protocolos necessários forem diferentes, compare com a ficha de outro modelo.

Quais cuidados devo tomar na instalação?

Use os conectores M12 especificados e confirme a pinagem no datasheet antes de energizar. Verifique também alimentação, montagem e condições ambientais previstas para a instalação.

Como confirmo se os dispositivos IO-Link conectados são compatíveis?

Confirme a revisão IO-Link e os requisitos elétricos de cada dispositivo com a documentação dos respectivos fabricantes. A ficha do AL1342 informa revisão 1.1, mas não lista modelos de dispositivos compatíveis.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação indicada para conexão de dispositivos às portas Classe A do mestre (Ref.: revisão IO-Link 1.1).

Modbus TCP

Protocolo de comunicação Ethernet declarado para integração do mestre ao sistema de automação (Ref.: protocolo Ethernet Modbus TCP).

MQTT JSON

Protocolo Ethernet IoT declarado para comunicação de dados em formato JSON (Ref.: protocolo Ethernet IoT).

Porta Classe A

Tipo de porta IO-Link identificado na ficha do produto; o modelo possui oito portas (Ref.: quantidade de portas Classe A).

IP67

Grau de proteção declarado para o invólucro; a adequação deve ser avaliada conforme as condições reais de instalação (Ref.: grau de proteção IP65, IP66 e IP67).
