Mestre IO-Link IFM AL1342 - 8 Portas Modbus TCP

Pré-visualizar: AL1342 IFM - Mestre IO-Link ifm Automação industrial 8 Portas Modbus TCP IP67

AL1342 IFM - Mestre IO-Link ifm Automação industrial 8 Portas Modbus TCP IP67

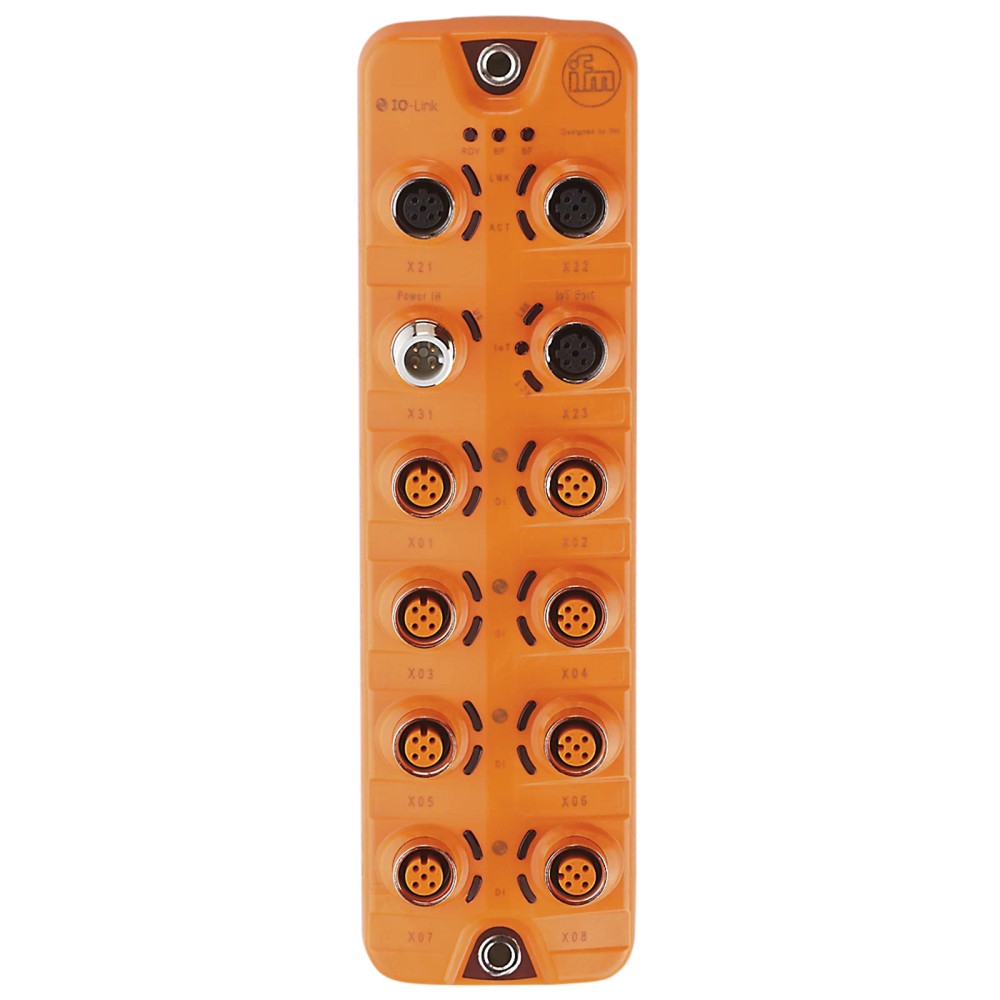

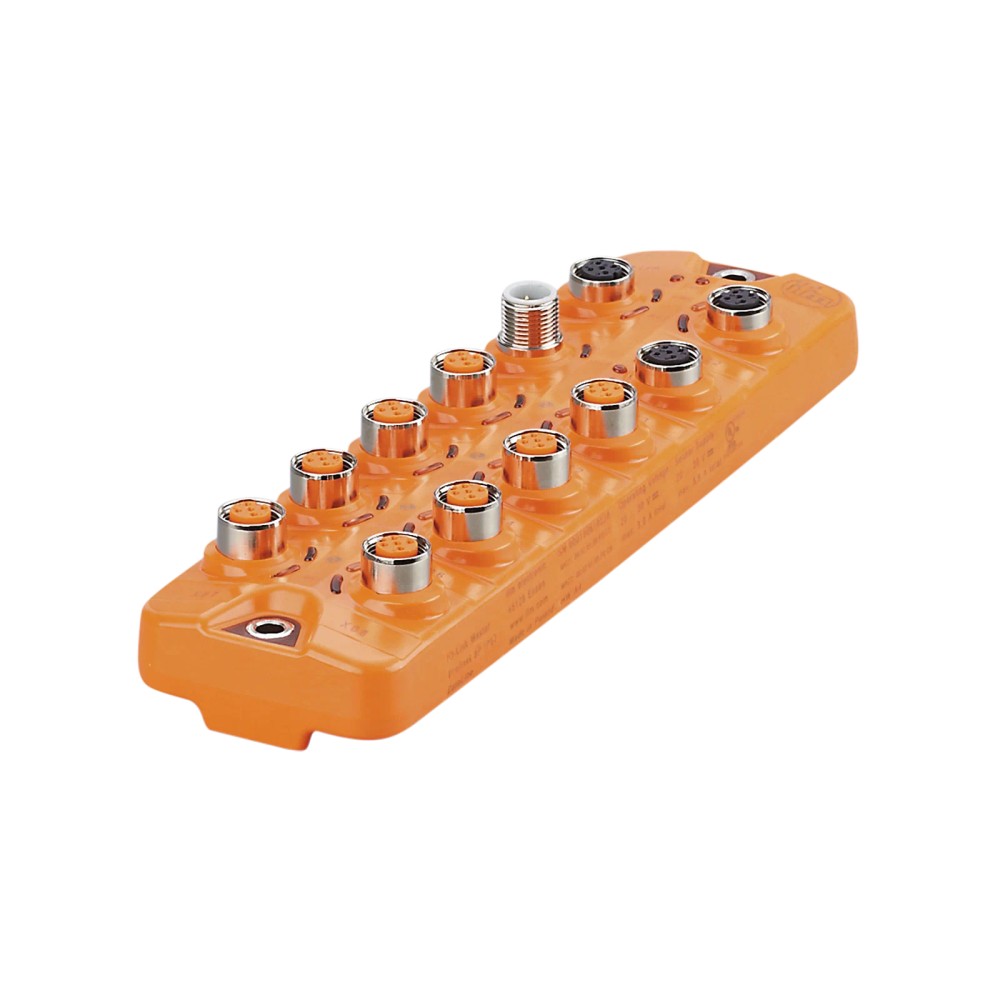

Imagem meramente ilustrativa

R$ 4.585,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: AL1342
EAN: 4021179312325
NCM do produto: 85176299

Destaques do Produto Protocolo de comunicação...mais

Fechar menu

Saiba mais sobre: "AL1342 IFM - Mestre IO-Link ifm Automação industrial 8 Portas Modbus TCP IP67"

Destaques do Produto

Protocolo de comunicação

Modbus TCP e MQTT JSON

Portas IO-Link

8 portas Classe A

Alimentação

20 a 30 V DC

Proteção do invólucro

IP 65, IP 66 e IP 67

Faixa de temperatura ambiente

-25 a 60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Mestre IO-Link ifm AL1342 com interface Modbus TCP, MQTT JSON e 8 portas Classe A

O AL1342 é um mestre IO-Link para aplicações de campo, com comunicação Modbus TCP e MQTT JSON. Possui 8 portas IO-Link Classe A, 16 entradas digitais e 8 saídas digitais. O módulo tem proteção IP 65, IP 66 e IP 67 e opera com alimentação de 20 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Mestre IO-Link
Modelo	AL1342
Interface de comunicação	Modbus TCP; MQTT JSON
Portas IO-Link	8 portas Classe A
Entradas digitais	16
Saídas digitais	8
Alimentação	20 a 30 V DC
Grau de proteção	IP 65, IP 66 e IP 67
Dimensões	208 x 59,3 x 38,4 mm
Temperatura ambiente de operação	-25 a 60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de campo que requerem conexão de dispositivos IO-Link em 8 portas Classe A.
Sistemas que utilizam Modbus TCP ou MQTT JSON para comunicação Ethernet.
Instalações cuja alimentação esteja entre 20 e 30 V DC e cuja temperatura ambiente esteja entre -25 e 60 °C.

⚠ Considere outro se precisa de:

Não selecione para uma rede que exija exclusivamente um protocolo de comunicação diferente dos informados para o produto; confirme a compatibilidade do sistema com Modbus TCP ou MQTT JSON.
Não utilize fora das faixas de alimentação e temperatura especificadas. A ficha não informa compatibilidade com protocolos, conectores ou dispositivos não listados.

APLICAÇÕES E USO

Uso como módulo E/S de campo para conectar dispositivos IO-Link e comunicar dados por Modbus TCP ou MQTT JSON; esses protocolos e a aplicação de campo constam na ficha do produto.
Integração em redes Ethernet 10Base-T ou 100Base-TX, desde que a infraestrutura e o controlador utilizem os protocolos suportados.
Instalação em ambiente com temperatura de operação entre -25 e 60 °C e alimentação entre 20 e 30 V DC, respeitando as condições de proteção declaradas pelo fabricante.
A ficha não detalha dispositivos de campo específicos, pinagem das portas IO-Link ou conteúdo do kit inicial; confirme esses requisitos no datasheet e no manual do fabricante.

COMO ESCOLHER

Antes de comprar o Mestre IO-Link ifm AL1342 com interface Modbus TCP, MQTT JSON e 8 portas Classe A, verifique estes pontos:

Escolha o AL1342 quando

A aplicação requerer um mestre IO-Link com 8 portas Classe A, comunicação Modbus TCP e MQTT JSON, alimentação de 20 a 30 V DC e operação ambiente entre -25 e 60 °C.

Avalie outra configuração quando

O projeto exigir número de portas, protocolos, alimentação ou condições ambientais diferentes das especificações informadas. Compare os requisitos do sistema com o datasheet oficial antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Mestre IO-Link com interface Modbus TCP	Módulo E/S para aplicações de campo.
Descrição do anúncio	Kit inicial mestre IO-Link DataLine	Descrição informada nos dados do anúncio; o conteúdo do kit não está discriminado.
Aplicação	Módulo E/S para aplicações de campo	Aplicação indicada na ficha do produto.
Marca	ifm	Fabricante informado.
SKU / Part number	AL1342	Identificação do modelo.
GTIN	4021179312325	Identificação comercial do produto.

Dados elétricos e alimentação
Tensão de operação	20 a 30 V DC (US para SELV/PELV)	Faixa especificada para alimentação de operação.
Consumo de corrente	300 a 3900 mA (US)	Faixa informada na ficha; considerar a condição de alimentação indicada pelo fabricante.
Capacidade de carga total	3,6 A	Limite total especificado para a carga.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra curto-circuitos	Sim	Proteção indicada para o produto.
Alimentação do sensor	US	Identificação da alimentação do sensor conforme ficha.
Função de alimentação em série	Interface de barramento de campo	Função especificada na ficha.

Entradas e saídas
Quantidade total de entradas e saídas	16, configuráveis	Quantidade total indicada; consulte a configuração de uso no manual.
Entradas digitais	16; IO-Link Port Class A: 8 x 2	Quantidade indicada para as portas Classe A.
Saídas digitais	8; IO-Link Port Class A: 8 x 1	Quantidade indicada para as portas Classe A.
Nível de comutação Low	0 a 5 V	Faixa indicada para nível lógico baixo.
Nível de comutação High	11 a 30 V	Faixa indicada para nível lógico alto.
Resistência a curto-circuito das entradas digitais	Sim	Proteção indicada para as entradas.
Corrente máxima por saída	300 mA	Limite de corrente especificado por saída.

Interfaces e conexões
Interface de comunicação	Ethernet; IO-Link	Interfaces listadas para o equipamento.
Quantidade de portas IO-Link Classe A	8	Número de portas especificado.
Revisão IO-Link	1.1	Revisão indicada na ficha.
Taxas de transferência IO-Link	COM1: 4,8 kBaud; COM2: 38,4 kBaud; COM3: 230,4 kBaud	Modos e taxas de transmissão listados.
Protocolo Ethernet Modbus TCP	Modbus TCP	Protocolo Ethernet indicado.
Protocolo Ethernet IoT	MQTT JSON	Protocolo Ethernet IoT indicado.
Protocolo de segurança	HTTPS	Protocolo de segurança relacionado na ficha.
Conexão Ethernet	2 x M12, codificação D, 4 contatos, vedação FKM	Descrição das conexões Ethernet.
Conexão de alimentação	1 x M12, codificação A, 4 contatos	Descrição da conexão de fontes de alimentação.
Padrão Ethernet Modbus TCP	10Base-T; 100Base-TX	Padrões de transmissão indicados.
Taxa Ethernet Modbus TCP	10 Mbit/s; 100 Mbit/s	Taxas de transmissão indicadas.
Padrão Ethernet IoT	10Base-T; 100Base-TX	Padrões de transmissão indicados para Ethernet IoT.
Taxa Ethernet IoT	10 Mbit/s; 100 Mbit/s	Taxas de transmissão indicadas para Ethernet IoT.

Condições ambientais e proteção
Temperatura ambiente de operação	-25 a 60 °C	Faixa de operação indicada.
Temperatura de armazenamento	-25 a 85 °C	Faixa indicada para armazenamento.
Umidade relativa máxima	90%	Limite informado na ficha; não há condição adicional detalhada no contexto.
Grau de proteção IP	IP 65, IP 66 e IP 67	Classificações de proteção informadas para o invólucro.
Grau de proteção NEMA	6P	Classificação informada na ficha.
Grau de sujidade	2	Grau de sujidade indicado.
Fluidos químicos	ISO 16750-5: AA, BA, BD, HLP, CC, DB, DC, DD, CA	Referências e códigos listados na ficha; consulte o datasheet para condições de ensaio e aplicação.
Compatibilidade eletromagnética	EN 61000-6-2; EN 61000-6-4	Normas EMC indicadas pelo fabricante.
Resistência a choques	DIN EN 60068-2-27	Norma de referência indicada.
Resistência a vibrações	DIN EN 60068-2-64:2009-04; DIN EN 60068-2-6:2008-10	Normas de referência indicadas.

Dados mecânicos e materiais
Dimensões	208 x 59,3 x 38,4 mm	Dimensões indicadas para o produto.
Peso	403 g	Peso informado nos dados do fabricante.
Formato do invólucro	Retangular	Formato informado na ficha.
Material do invólucro	PA laranja	Material indicado para o invólucro.
Material do soquete	Latão niquelado	Material indicado para o soquete.
Material da vedação	FKM	Material informado para a vedação das conexões Ethernet.
Tipo de montagem	Montagem da parede traseira	Tipo de montagem indicado na ficha.
MTTF	78 anos	Valor declarado na ficha; não representa prazo de vida útil garantido.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; taxas de transferência COM1 (4,8 kBaud), COM2 (38,4 kBaud) e COM3 (230,4 kBaud).

• Ethernet Modbus TCP, com transmissão 10Base-T e 100Base-TX a 10 Mbit/s ou 100 Mbit/s.

• Ethernet IoT MQTT JSON, com transmissão 10Base-T e 100Base-TX a 10 Mbit/s ou 100 Mbit/s.

• HTTPS é indicado como protocolo de segurança na ficha.

Conexões

Elétrica Alimentação por 1 conexão M12, codificação A, 4 contatos. Ethernet por 2 conexões M12, codificação D, 4 contatos, com vedação FKM. Alimentação de operação de 20 a 30 V DC (US para SELV/PELV). Verifique pinagem e requisitos elétricos no datasheet antes de conectar.

Processo O produto é um módulo de campo com 8 portas IO-Link Classe A. A ficha não especifica o modelo de conector de processo nem a pinagem de cada porta; confirme esses detalhes no datasheet oficial. Não confundir as conexões M12 de alimentação e Ethernet com a conexão dos dispositivos nas portas IO-Link.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede de automação que utiliza Modbus TCP por Ethernet	✓	A ficha lista Modbus TCP e padrões 10Base-T/100Base-TX.
Integração IoT que utiliza MQTT JSON por Ethernet	✓	MQTT JSON está listado como protocolo Ethernet IoT.
Instalação com alimentação entre 20 e 30 V DC, em condições SELV/PELV	✓	A faixa de tensão indicada é 20 a 30 V DC para US/SELV/PELV.
Aplicação com dispositivos IO-Link em até 8 portas Classe A	✓	O módulo dispõe de 8 portas Classe A; confirme características elétricas e compatibilidade de cada dispositivo no datasheet.
Aplicação que exige operar fora de -25 a 60 °C de temperatura ambiente	✗	A faixa de operação indicada é de -25 a 60 °C.
Sistema que exige um protocolo diferente de Modbus TCP, MQTT JSON ou IO-Link	✗	A ficha não relaciona suporte a outros protocolos; confirme a compatibilidade com o fabricante antes da seleção.

INSTALAÇÃO

Como instalar o Mestre IO-Link ifm AL1342 com interface Modbus TCP, MQTT JSON e 8 portas Classe A

Confirme que o modelo recebido é AL1342 e compare as dimensões e os requisitos do projeto com o desenho dimensional.
Planeje a montagem na parede traseira conforme o arranjo mecânico da máquina ou painel; consulte o desenho do fabricante para os detalhes de fixação.
Verifique que a alimentação disponível esteja entre 20 e 30 V DC e atenda às condições SELV/PELV indicadas.
Conecte a alimentação pela conexão M12 codificada A, com 4 contatos, seguindo a pinagem do datasheet.
Conecte Ethernet pelas conexões M12 codificadas D e configure a comunicação conforme o protocolo usado, Modbus TCP ou MQTT JSON.
Antes da energização, confira cabos, conexões e condições ambientais, e valide no datasheet a ligação dos dispositivos às 8 portas IO-Link Classe A.

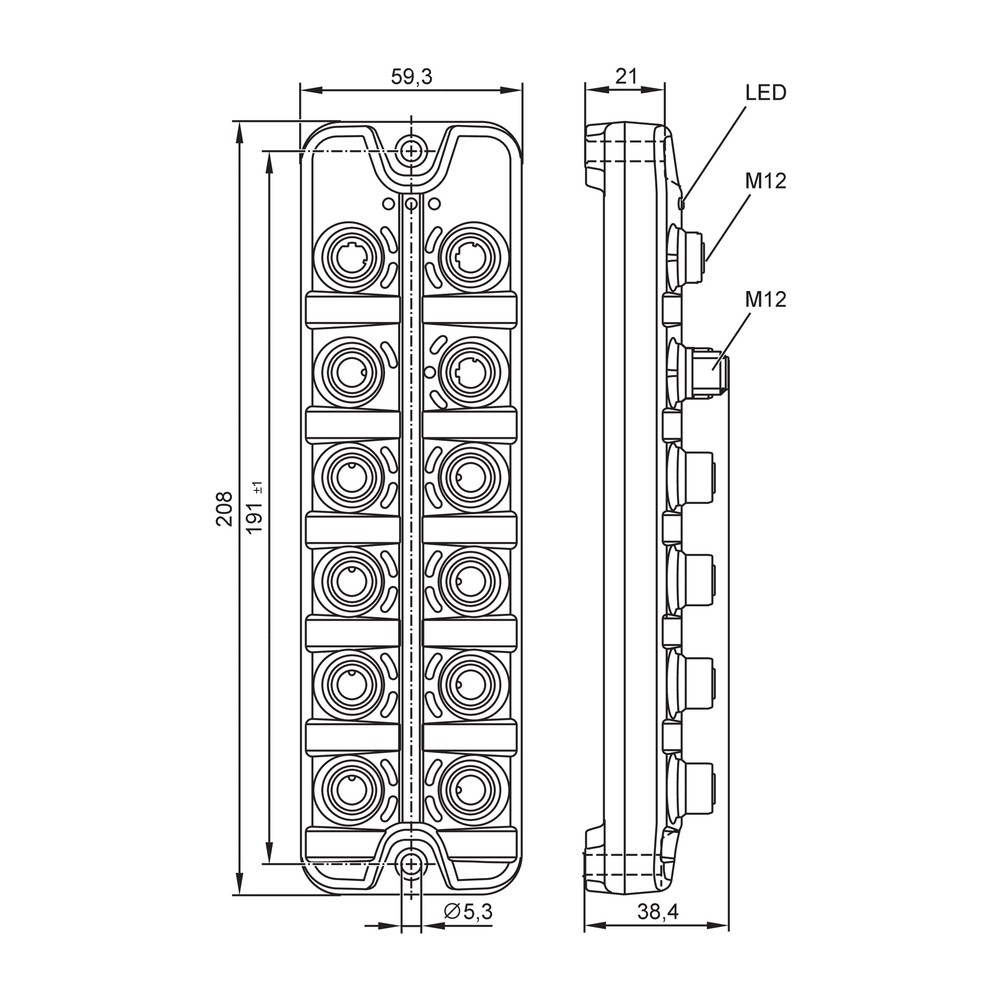

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O mestre não inicializa ou reinicia após a energização.	Alimentação fora da faixa especificada, ligação incorreta ou carga total acima do limite indicado.	Meça a alimentação no conector e compare com a faixa de 20 a 30 V DC; confira a carga total e a ligação conforme o datasheet.
A comunicação Ethernet não é estabelecida.	Configuração de rede ou protocolo incompatível, conexão incorreta ou problema no cabo/conector.	Confirme que a rede utiliza Modbus TCP ou MQTT JSON, verifique o enlace Ethernet e valide os conectores M12 codificados D.
Um dispositivo IO-Link conectado não comunica.	Incompatibilidade de configuração, ligação ou parâmetros IO-Link entre o dispositivo e a porta.	Confira a revisão IO-Link e as taxas COM suportadas pelo dispositivo, a conexão da porta e a configuração no sistema; consulte o manual.
Uma saída não aciona a carga esperada.	Corrente demandada acima do máximo por saída, carga total excedida ou proteção contra curto-circuito atuada.	Meça a corrente da carga e compare com o limite de 300 mA por saída e 3,6 A total; inspecione a fiação quanto a curto-circuito.

DOCUMENTAÇÃO TÉCNICA

Folha de dados AL1342 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o AL1342 e para que serve?

É um mestre IO-Link para aplicações de campo, usado para integrar dispositivos IO-Link a uma rede com comunicação Modbus TCP ou MQTT JSON.

Quantas portas e sinais digitais o AL1342 oferece?

Ele possui 8 portas Classe A, com 16 entradas digitais e 8 saídas digitais conforme a ficha do produto.

O que acompanha o kit inicial AL1342?

O anúncio o descreve como kit inicial mestre IO-Link DataLine, mas não discrimina os itens incluídos. Confirme o conteúdo fornecido com o vendedor antes da compra.

Posso usar o AL1342 em uma rede que exige protocolo diferente de Modbus TCP ou MQTT JSON?

A ficha informa Modbus TCP e MQTT JSON como protocolos Ethernet, além de IO-Link. O suporte a outros protocolos não está informado; valide com o fabricante antes de especificar.

O AL1342 funciona fora da faixa de temperatura informada?

A faixa de temperatura ambiente de operação indicada é de -25 a 60 °C. A ficha não confirma operação fora desses limites.

As portas Ethernet M12 servem para conectar diretamente qualquer dispositivo IO-Link?

Não; a ficha distingue 2 conexões M12 Ethernet codificadas D da alimentação M12 codificada A e das 8 portas IO-Link Classe A. Consulte o datasheet para os detalhes de conexão das portas IO-Link.

O mestre não aparece na rede: o que devo verificar antes de substituí-lo?

Confira a alimentação de 20 a 30 V DC, o enlace Ethernet e se a rede está configurada para Modbus TCP ou MQTT JSON. Verifique também cabos e conectores M12.

Uma saída digital não aciona a carga; o que devo medir?

Verifique a corrente da carga por saída, cujo limite especificado é 300 mA, e a capacidade total de 3,6 A. Inspecione também a fiação e possíveis curtos-circuitos.

Como escolher entre o AL1342 e um mestre IO-Link com outro número de portas?

Escolha o AL1342 quando 8 portas Classe A e os protocolos Modbus TCP ou MQTT JSON atenderem ao projeto. Se o sistema exigir outra quantidade de portas ou protocolo, compare as especificações do outro modelo com os requisitos da rede.

Quais cuidados devo seguir na instalação elétrica?

Use alimentação de 20 a 30 V DC conforme SELV/PELV e conecte a alimentação pelo M12 codificado A. Siga a pinagem e as instruções oficiais do datasheet, pois a ficha resumida não informa os detalhes dos contatos.

GLOSSÁRIO TÉCNICO

Mestre IO-Link

Módulo que conecta dispositivos IO-Link ao sistema de automação e disponibiliza comunicação com a rede de campo. (Ref.: tipo de produto: mestre IO-Link com interface Modbus TCP.)

IO-Link Classe A

Classe das portas IO-Link indicada para as conexões de dispositivos; neste modelo há 8 portas Classe A. (Ref.: quantidade de portas Classe A: 8.)

Modbus TCP

Protocolo de comunicação industrial transmitido por Ethernet. (Ref.: protocolo Ethernet Modbus TCP.)

MQTT JSON

Protocolo Ethernet IoT indicado para a troca de dados em formato JSON. (Ref.: protocolo Ethernet IoT: MQTT JSON.)

IP 67

Grau de proteção IP informado pelo fabricante para o produto. (Ref.: grau de proteção: IP 65, IP 66 e IP 67.)
